Sklopna viseća vrata za hangar
Sustav sklopnih visećih vrata prikladno je rješenje za vrata kod kojih je potrebno maksimalno iskoristiti prostor a istodobno nije moguće da sustav zatvaranja vrata prelazi otvor za ulaz. Prikladno za hangare, proizvodne hale i skladišne prostore u kojima su potrebni širi ulazni otvori.
Prednost je ovog rješenja to što ne trebate prostor za pomicanje vrata u stranu. Sklopna viseća vrata za hangare otvaraju se vodoravno i sklapaju u stranu, čime oslobađaju dragocjen prostor ispred i iza vrata.
Mehanizam za pomicanje vrata čine C-profil, viseća kolica sa zglobom u gornjem dijelu vrata. Donja vodilica povećava stabilnost, zajedno s donjom vodilicom. Dvostruka šarka povezuje pojedine segmente vrata. Ručka ili polužni zatvarač sprječavaju otvaranje vrata.
Malu potrebu održavanja osiguravaju velika otpornost materijala te kvalitetni ovjesi i ležajevi.

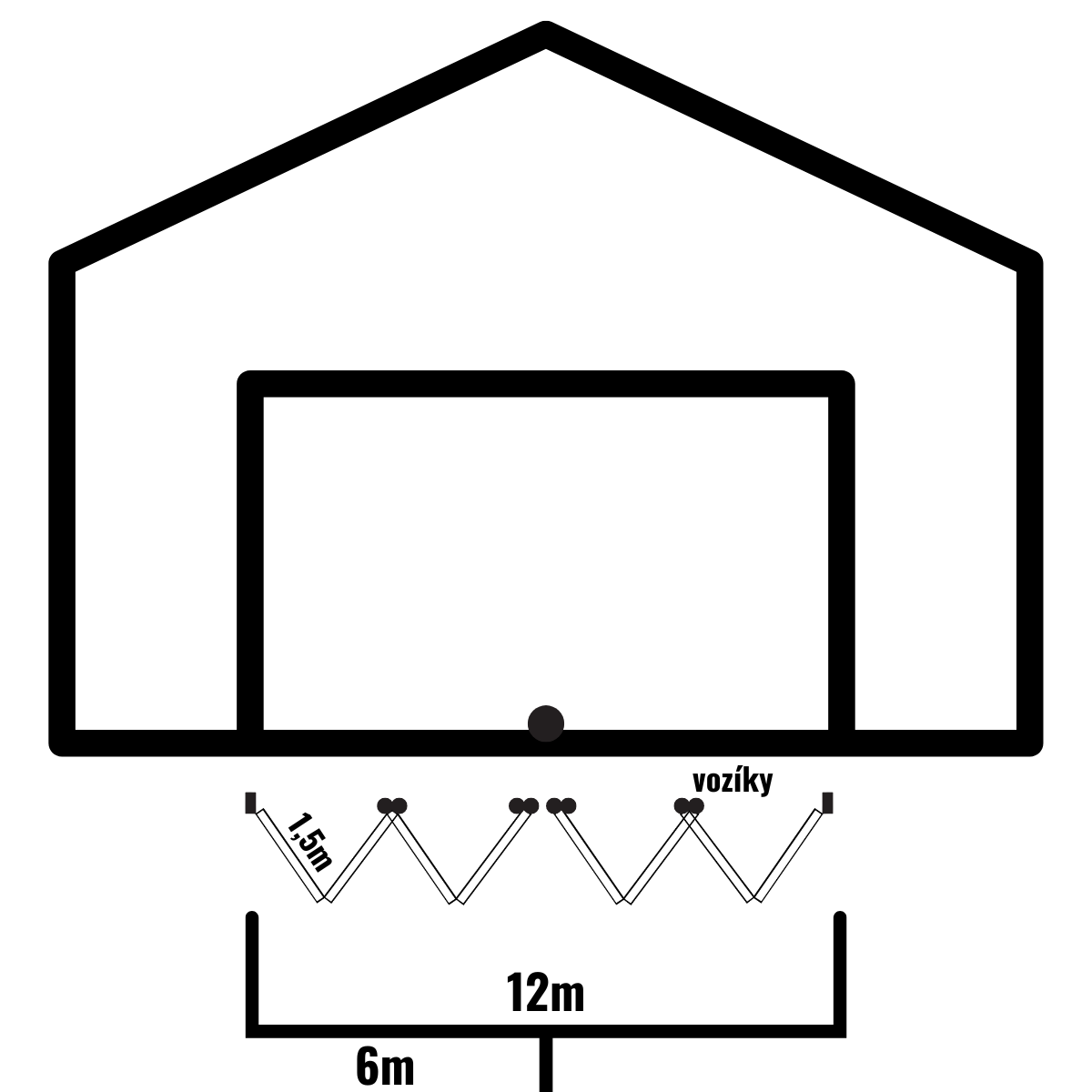

Primjer koji će olakšati razumijevanje potrebnog broja komada jest hangar s otvorom za vrata širine 12m. Vrata će se sastojati od dva dijela – desnog i lijevog. Svaki dio imat će 4 segmenta vrata (4 dijela ispune vrata) duljine 1,5m.
Na gornji dio otvora cijelom se duljinom postavlja C-profil u koji se umeću viseća kolica sa zglobom, koja se pričvršćuju za segment vrata. Potrebna su 4 kolica – 2 komada za desni dio i 2 za lijevi. Broj šarki ovisi o visini segmenta vrata i o tome postoje li vrata u vratima. Ipak, imajte na umu da su šarke također sastavni dio kolica.
Donje vodilice postavljamo na ista mjesta kao i kolica, a potreban je jednak broj, dakle 4 komada – 2 za desni i 2 za lijevi dio. Donji graničnik postavljamo na sredinu vrata (1 komad), gdje se zaustavlja donja vodilica. Donje se vodilo kreće u utoru donje vodilice. Donja vodilica proteže se cijelom duljinom vrata.
Ručka ili polužni zatvarač postavlja se na visinu koja omogućuje jednostavno rukovanje. Polužni zatvarač s okomitom vodilicom kombinira se s gornjom šipkom i donjom šipkom. Povlačenjem ručke šipke se izvlače i tako osiguravaju vrata. Za naš je primjer potrebno 2 komada – 1 za desnu i 1 za lijevu stranu.
Komponente su podijeljene za sustav s C-profilom 73 × 61 × 3,5 mm i robusniji sustav s C-profilom 95 × 86 × 5 mm.
Komplet za izradu dvodijelnih sklopivih visećih vrata za prolaz širine 6 m, Zn
2x profil duljine 3 m, 2x ovjesna kolica, 2x donja vodilica, 1x donji graničnik, 8x dvostruka šarka, 2x ručka, 2x završni čep profila
€ bez PDV-a 782,42 € s PDV-om 978,03na zalihi Detalji
CAIS C-profil 73x61x3,5mm s rupama za pričvršćivanje vijcima, Zn, STAGE SZ
Dimenzije 73x61mm. Debljina stijenke: 3,5mm.
Duljine: 1, 3, 6m.
Cijena za 1 m
na zalihi Detalji
CAIS C-profil 73x61x3,5mm s rupama za pričvršćivanje vijcima, Fe, STAGE SB
Dimenzije 73x61mm. Debljina stijenke: 3,5mm.
Duljine: 1, 3, 6m.
Cijena za 1 m
na zalihi Detalji
Viseća kolica sa šarkom za sklopna vrata
Za izradu sklopivih vrata
€ bez PDV-a 68,86 € s PDV-om 86,08na zalihi Detalji
CAIS Kolica za konzolnu kliznu ogradu s 4 kotačićima za profil 73x61x3,5mm SPEED C
4 role. Zaštićeni ležajevi. Metalni kotačići. Zn. Nosivost kolica: 480kg.
€ bez PDV-a 21,85 € s PDV-om 27,31na zalihi Detalji
CAIS Gornji podesivi nosač M16, za kolica 73x61x3,5mm, GD180
Za pričvršćivanje visećih vrata i vrata na kolica.
€ bez PDV-a 17,83 € s PDV-om 22,29na zalihi Detalji
CAIS Unutarnji graničnik za C-profil 73x61mm FINISH S
Unutarnji graničnik za C-profil 73x61mm.
€ bez PDV-a 6,29 € s PDV-om 7,86na zalihi Detalji
CAIS Poklopac C-profila 73x61x3,5mm PILOT SN
Za C-profil: 73x61x3,5
€ bez PDV-a 3,06 € s PDV-om 3,83na zalihi Detalji
CAIS Viseći nosač C-profila 73x61x3,5 DC 70
Za okomito pričvršćivanje C-profila 73x61x3,5.
€ bez PDV-a 13,33 € s PDV-om 16,66na zalihi Detalji
CAIS spojka za povezivanje profila 73x61x3,5mm, DF190
Za spajanje profila CAIS STAGE S.
€ bez PDV-a 36,21 € s PDV-om 45,26na zalihi Detalji
CAIS C-profil 95x86x5mm s rupama za pričvršćivanje vijcima, Fe, STAGE MB
Dimenzija 95x86mm. Debljina stijenke: 5mm.
Duljine: 1, 2, 3, 4, 6m.
Cijena za 1 m
na zalihi Detalji
CAIS C-profil 95x86x5mm s rupama za pričvršćivanje vijcima, Zn, STAGE MZ
Dimenzije 95x86mm. Debljina stijenke: 5mm.
Duljine: 1, 2, 3, 4, 6, 9m.
Cijena za 1 m
na zalihi Detalji
CAIS C-profil 95x86x5mm s rupama za pričvršćivanje vijcima, Zn, STAGE MZ 420 STRONG
Dimenzije 95x86mm. Debljina stijenke: 5mm.
Duljine: 2m, 3m, 6m.
Cijena za 2 m
do 3 dana Detalji
CAIS Kolica za viseću kapiju s 4 kotačića za profil 95x86x5mm SPEED CM
4 role. Zaštićeni ležajevi. Metalni kotačići. Zn. Nosivost kolica: 980kg.
€ bez PDV-a 49,49 € s PDV-om 61,86na zalihi Detalji
CAIS Gornji podesivi nosač M20, za kolica 95x86x5mm, GD200
Za pričvršćivanje visećih vrata i vrata na kolica.
€ bez PDV-a 31,84 € s PDV-om 39,80na zalihi Detalji
CAIS Unutarnji graničnik za C-profil 95x86mm FINISH M
Unutarnji graničnik za C-profil 95x86mm.
€ bez PDV-a 8,91 € s PDV-om 11,14na zalihi Detalji
CAIS Poklopac C-profila 95x86x5mm PILOT MN
Za C-profil: 95x86x5
€ bez PDV-a 4,24 € s PDV-om 5,30na zalihi Detalji
CAIS Viseći nosač C-profila 95x86x5 DC 90
Za okomito pričvršćivanje C-profila 95x86x5.
€ bez PDV-a 17,39 € s PDV-om 21,74na zalihi Detalji
CAIS spojka za povezivanje profila 95x86x5mm, DF240
Za spajanje profila CAIS STAGE M.
€ bez PDV-a 42,99 € s PDV-om 53,74do 3 dana Detalji
CAIS nosač za prihvat ovjesne kapije, 140mm KHL 140
Nosač za prihvat ovjesne kapije, navojna šipka M16, duljina 140mm.
€ bez PDV-a 12,59 € s PDV-om 15,74na zalihi Detalji
CAIS Nosač za prihvatnik ovjesne kapije, 180mm KHL 180
Nosač za prihvatnu konzolu visećih vrata, navojna šipka M16, duljina 180 mm.
€ bez PDV-a 16,84 € s PDV-om 21,05do 4 dana Detalji
Aluminijska šarka za sklopna vrata
Za izradu sklopivih vrata
€ bez PDV-a 39,44 € s PDV-om 49,30na zalihi Detalji
Nehrđajuća šarka za vratašca, duljina 60mm, AISI316
Nosivost: 50 kg.
€ bez PDV-a 7,63 € s PDV-om 9,54na zalihi Detalji
Donji vodeći klin s ležajem za sklopiva vrata
Za izradu sklopivih visećih vrata.
€ bez PDV-a 36,74 € s PDV-om 45,93na zalihi Detalji
Donji središnji graničnik za viseća sklopiva vrata
Za sustav sklopnih vrata
€ bez PDV-a 26,52 € s PDV-om 33,15Do 3 tjedna Detalji
Donja vodilica za viseća i sklopiva vrata
83x51mm.
Duljina: 3m, 6m
na zalihi Detalji
CAIS Polužni zatvarač za šipku 10x30 KL 70
Ručica s vertikalnim pomakom za šipku 10x30. Lijeva / desna strana
€ bez PDV-a 50,25 € s PDV-om 62,81na zalihi Detalji
Komplet za izradu dvodijelne sklopive ovjesne kapije za prolaz širine 6 m
2x profil od 3 m, 2x ovjesna kolica, 2x donja vodilica, 1x donji graničnik, 8x dvostruka šarka, 2x ručka.
€ bez PDV-a 824,76 € s PDV-om 1 030,95na zalihi Detalji
Viseći profil 60x66x2,5mm, pocinčani
Duljina: 3m, 6m.
€ bez PDV-a 64,14 € s PDV-om 80,18na zalihi Detalji
