Komponente za viseća vrata

Primjena komponenti za viseća vrata

Komponente predstavljaju rješenje za viseća klizna vrata. Preduvjet za primjenu jest dovoljno nosiva površina (strop, zid, greda i sl.) na koju je moguće pričvrstiti mehanizam.

Viseća vrata

Postoji nekoliko razloga zašto odabrati vješanje vrata umjesto pomicanja po tračnici ili na samonosivoj konstrukciji:

neravan teren
potreba za izbjegavanjem prepreke u obliku tračnice
postavljanje vrata na povišenom mjestu
nedovoljno prostora za otvaranje samonosivih vrata

Dodatna primjena visećeg sustava

Viseći se sustav, naravno, može primijeniti i za druge konstrukcije, ovo je rješenje prikladno svugdje gdje trebate premještati predmete iznad terena ili poda: viseća vrata, pregrade, zasloni, zaštite od sunca

viseća vrata, pregrade, zasloni, zaštite od sunca – svugdje gdje želite uštedjeti prostor u odnosu na otvaranje krilima i jednostavno montirati sustav, što možete učiniti sami
dizalične staze i manipulatori – ovaj se sustav može upotrijebiti i kao jednostavan transportni sustav ili dizalična staza za rukovanje predmetima u garaži, skladištu ili proizvodnom prostoru

Komponente visećeg sustava

Mehanizam viseće konstrukcije sastoji se od sljedećih osnovnih dijelova:
Nosivi dio	- C-profil pričvršćen je za strop, gredu ili zid. - viseća kolica kreću se unutar C-profila, a za njihov je donji dio pričvršćeno viseće krilo vrata - pričvrsni elementi za C-profil kojima možete pričvrstiti C-profil
Vodeći dio	- vodeći kotačići sprječavaju bočno pomicanje vrata - graničnici određuju krajnje položaje klizanja vrata
Dodatna oprema po izboru	- brave za osiguranje visećih vrata - ručke za jednostavno ručno rukovanje

Pričvršćivanje na građevinsku konstrukciju

Nudimo različite načine pričvršćivanja sustava na građevinsku konstrukciju:

Vodoravna površina ili greda	Okomita površina ili stup

U oba se slučaja pričvrsni elementi mogu učvrstiti vijcima, kemijskim i mehaničkim sidrima ili zavarivanjem. Važno je uzeti u obzir dovoljnu nosivost konstrukcijskog elementa na koji pričvršćujete sustav, s obzirom na predviđenu težinu vrata. Isto vrijedi i za razmak između pojedinih pričvrsnih elemenata, koji ne bi smjeli biti previše udaljeni jedan od drugoga. To znači da se pri kretanju kolica nosivi C-profil ne bi smio savijati.

Kako bi se vrata kretala glatko i stabilno, potrebno ih je osigurati od bočnog njihanja. U tu svrhu nudimo više vrsta vodećih kotačića, koje možete upotrijebiti na različite načine ili prikladno kombinirati.

Za učvršćivanje vrata pri dnu možete odabrati jedan od dva osnovna načina vođenja:

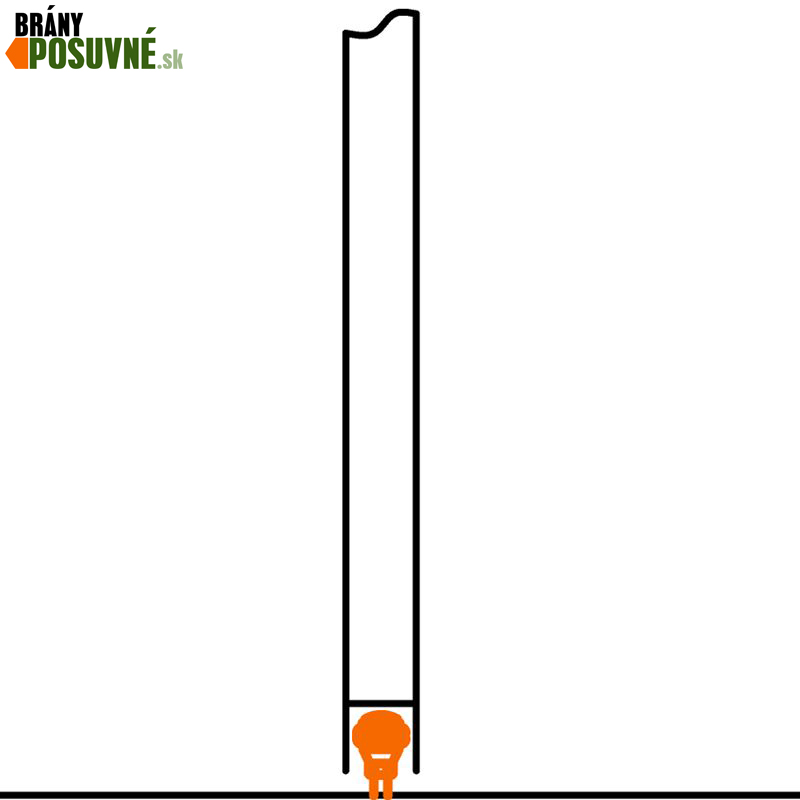

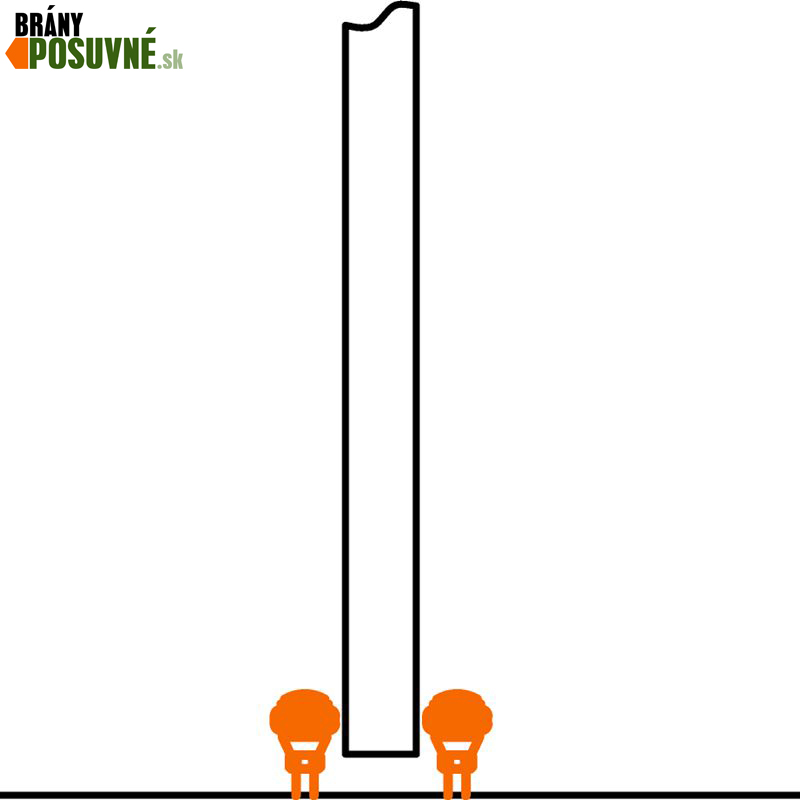

Vodeći kotačići s obje strane vrata	Vodeći kotačići umetnuti u profil

Odabir C-profila i kolica

Za ispravno funkcioniranje visećeg sustava potrebno je odabrati odgovarajuću veličinu C-profila i kolica koja mu odgovaraju. Pri odabiru su odlučujući čimbenici dimenzije i težina vrata. Može se reći da, uz održavanje optimalnog razmaka između pojedinih nosača C-profila, nosivost cijelog sustava neće ovisiti o C-profilu, nego o visećim kolicima. Stoga unaprijed treba razmotriti njihov raspored i predviđeno opterećenje.

Za odabir kolica možete se poslužiti sljedećom tablicom nosivosti:

Nosivost pojedinih kolica
Kolica	mala		srednja		velika
Broj kotačića	2	4	2	4	2	4
Nosivost	30 kg	50 kg	100 kg	250 kg	175 kg	350 kg

Ako se na jedna vrata postavi više kolica, to ne znači uvijek da će se smanjiti opterećenje koje otpada na pojedina kolica. Radi lakšeg razumijevanja prikazujemo sheme raspodjele opterećenja pri upotrebi dvaju, triju i četiriju kolica:

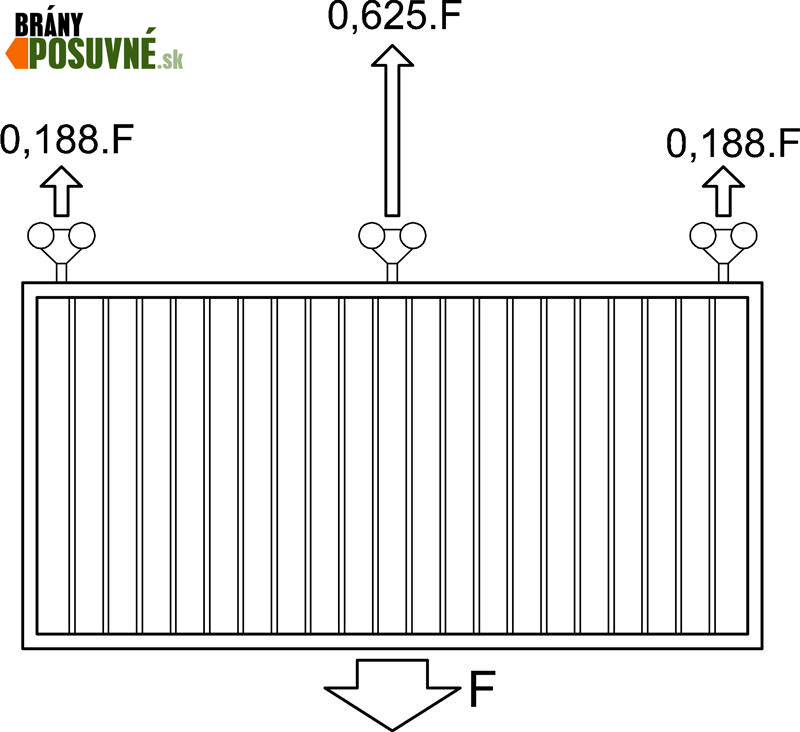

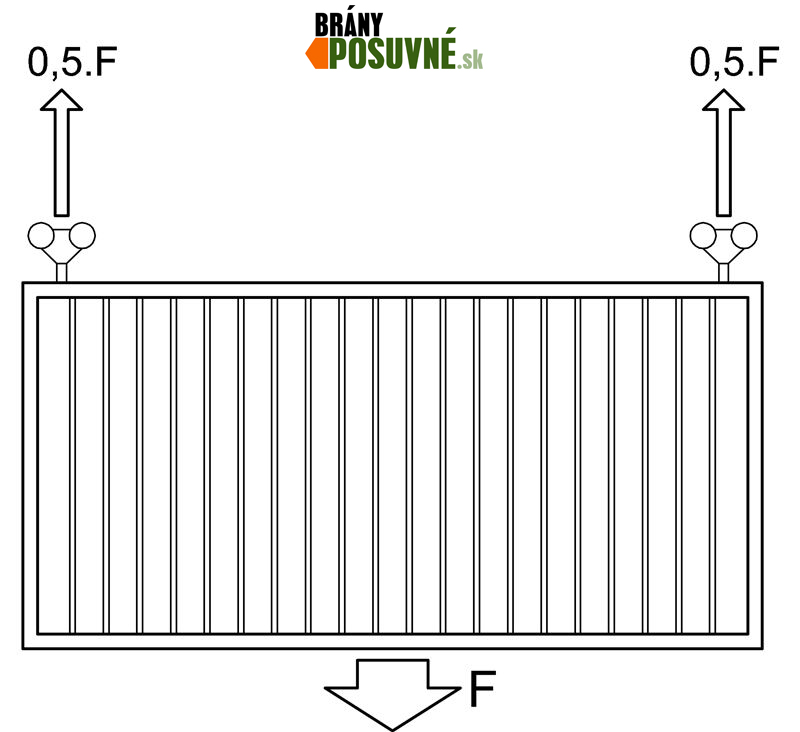

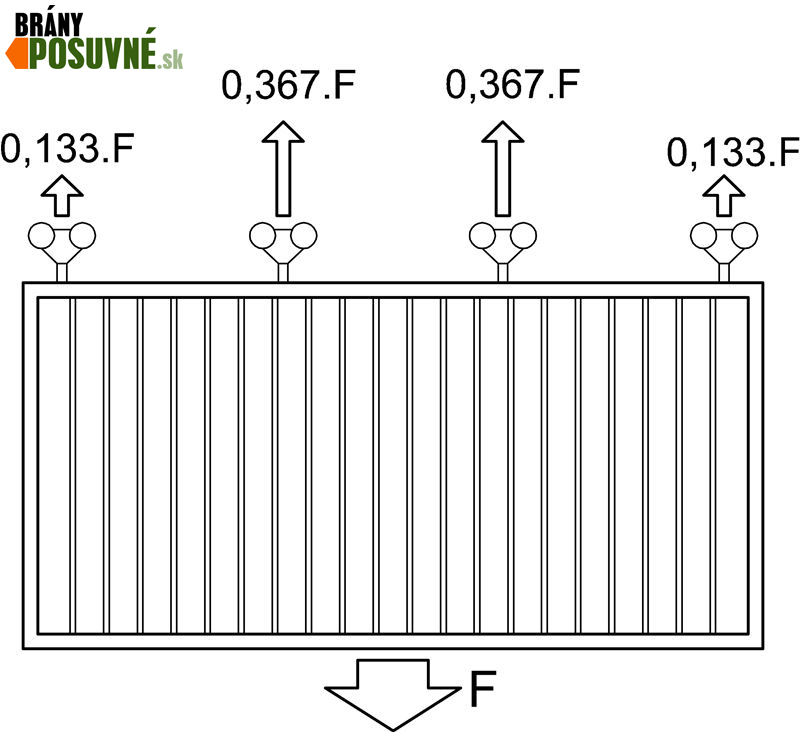

Opterećenje pri upotrebi dvaju kolica	Opterećenje pri upotrebi triju kolica	Opterećenje pri upotrebi četiriju kolica

(Iz primjera je jasno da je opterećenje kolica pri upotrebi triju komada veće nego pri upotrebi dvaju kolica.)

Ne znate koje će vam komponente trebati za viseća vrata? Naš će vam priručnik za viseća klizna vrata pomoći pri odabiru C-profila, kolica, pričvrsnih elemenata, vodilica i ostale dodatne opreme.
