Uparivanje daljinskih upravljača s pogonima za vrata NICE

Sadržaj stranice za uparivanje daljinskih upravljača NICE:



Daljinsko upravljanje pogonima NICE izvedeno je pomoću dviju komponenti: daljinski upravljač i prijamnik.

Daljinski upravljač (također i odašiljač) bežični je uređaj s tipkama; pritiskom na tipku samo šalje signal i nikada ništa ne pamti.
Kodiranje daljinskog upravljača i prijamnika mora biti jednako kako bi ispravno funkcionirali.

Prijamnik prima signal koji šalje daljinski upravljač i na temelju koda odlučuje što će s njim učiniti. Prijamnik pohranjuje kodove daljinskih upravljača u memoriju.

Prijamnik može biti ugrađen u upravljačku jedinicu pogona (npr. NICE Road 400, novi pogoni Wingo i Toona), u tom se slučaju njime upravlja tipkom R (RADIO) izravno na upravljačkoj jedinici. Prijamnik može biti i vanjski, priključen na upravljačku jedinicu pomoću konektora (npr. prijamnik OXI / SMXI na pogonu NICE Robus, Run ili stariji pogoni Wingo i Toona).

Tipka R (RADIO) na upravljačkoj jedinici NICE RBA4R10 pogona NICE Road 400 Tipka na vanjskom prijamniku NICE OXI/SMXI pogona NICE Robus, Run i dr.

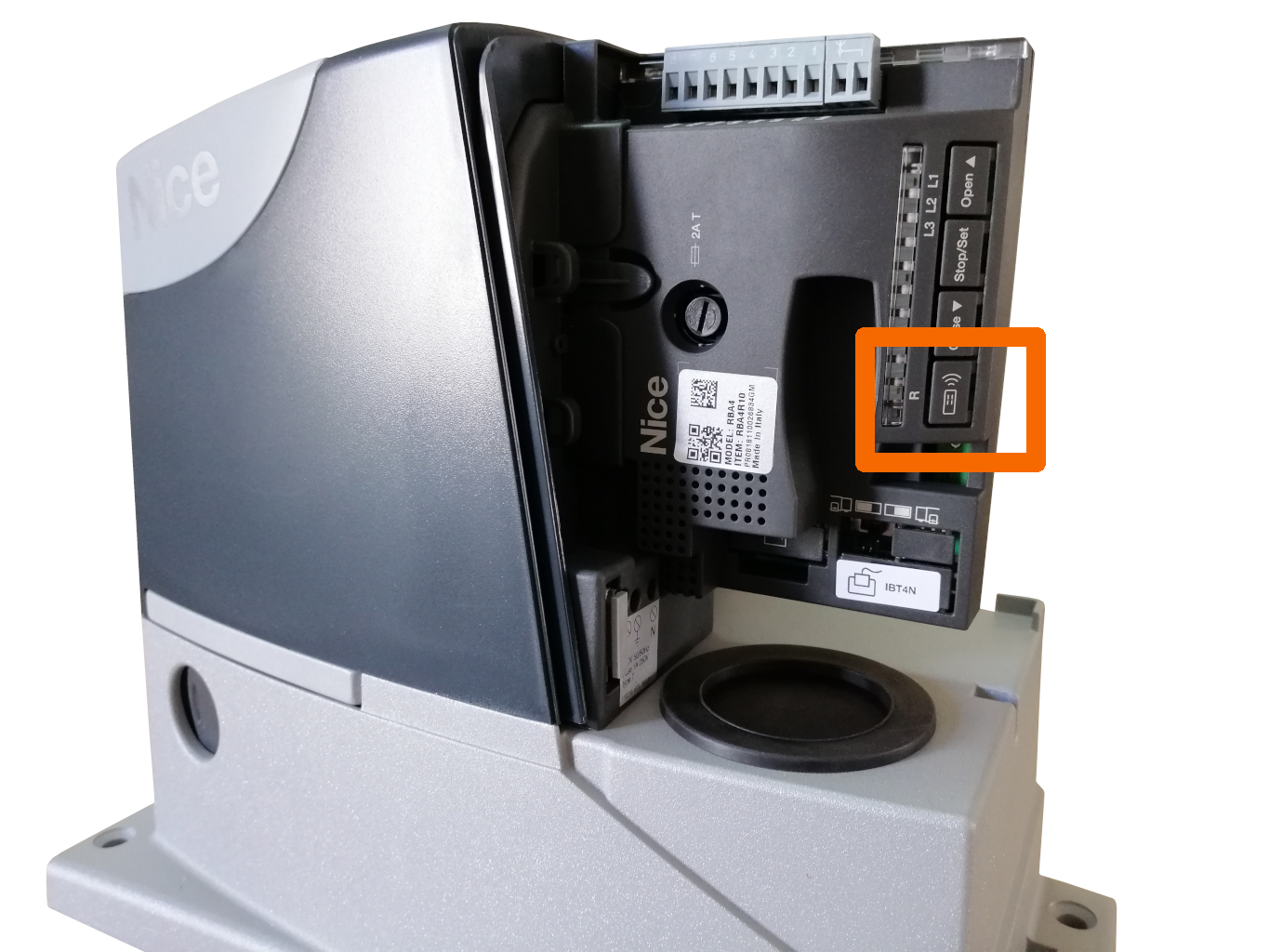

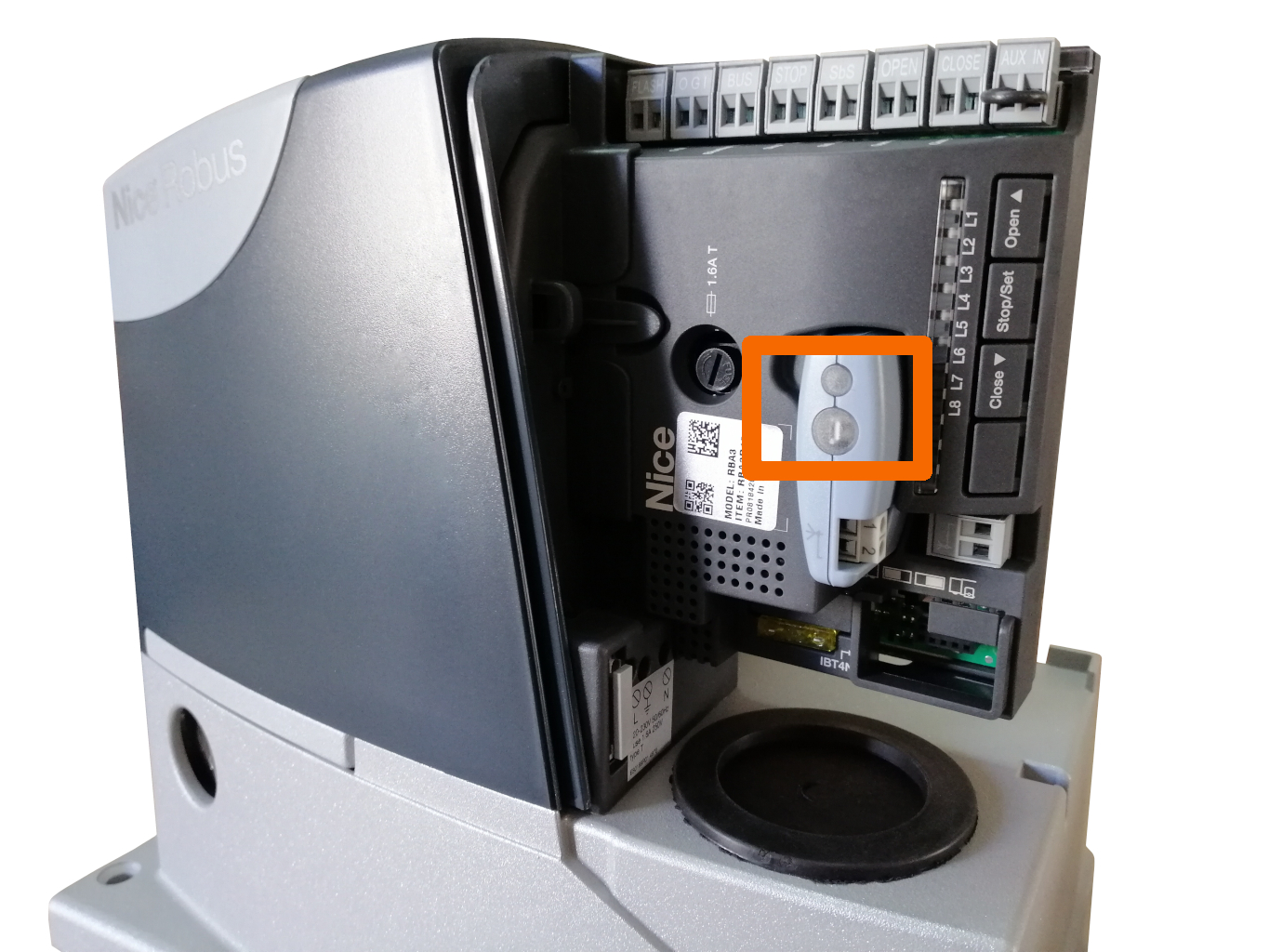

Tipka RADIO na ugrađenom prijamniku NICE Road 400 RBA4R10 Tipka na vanjskom prijamniku OXI pogona NICE Robus 600 RBA4



Elektroničke komponente tvrtke NICE omogućuju memoriranje daljinskih upravljača u prijamnike u dva načina:

Način I.
„Jedan daljinski upravljač za jedan uređaj"		 Način II.
„Jedan daljinski upravljač za više uređaja“

Ovaj način ima smisla za daljinske upravljače s najviše četiri kanala.



U ovom su načinu tipkama unaprijed dodijeljene funkcije za upravljanje jednim uređajem (tipke su numerirane slijeva nadesno i odozgo prema dolje):



Broj tipke Naredba
Tipka 1. „Sekvencijalno upravljanje“
Tipka 2. „Djelomično otvaranje“
Tipka 3. „Otvoriti“
Tipka 4. „Zatvoriti“



Ovaj način ima smisla za daljinske upravljače s dva ili više kanala (tipki).



U ovom je načinu svakoj tipki dodijeljena točno jedna funkcija za uređaj:



Broj funkcije Naredba
1. „Sekvencijalno upravljanje“
2. „Djelomično otvaranje“
3. „Otvoriti“
4.

„Zatvoriti“



Jednom tipkom moguće je upravljati i s više uređaja; daljinski se upravljač uvijek memorira u prijamnik, a sam upravljač nikada ništa ne pamti.

Primjeri:

S jednokanalnim daljinskim upravljačem moći ćete samo sekvencijalno upravljati vratima. Druge naredbe neće biti dostupne.

S dvokanalnim daljinskim upravljačem tipkom 1 ponovljenim pritiskom sekvencijalno ćete upravljati vratima, a tipkom 2 vrata ćete otvarati samo djelomično. Dvije preostale naredbe neće biti dostupne.

S četverokanalnim daljinskim upravljačem bit će vam dostupne sve moguće naredbe.

Jednostavan primjer: Imam dvokanalni daljinski upravljač i imam klizna i garažna vrata. Prvom tipkom možete upravljati (sekvencijalno upravljati) kliznim vratima, a drugom garažnim vratima.



Složen primjer: Imam četverokanalni daljinski upravljač. Kod kuće imam klizna, garažna i krilna vrata. Na poslu imamo dvokrilna vrata širine 8 m. Svime možete upravljati jednim daljinskim upravljačem. Prvom tipkom možete upravljati kliznim vratima kod kuće, a na poslu možete toj tipki dodijeliti djelomično otvaranje krilnih vrata (otvorit će se samo jedno krilo širine četiri metra). Drugom tipkom možete upravljati krilnim vratima kod kuće, a na primjer na poslu otvarati oba krila kada dolazite kamionom. Trećom tipkom možete upravljati garažnim vratima kod kuće, a četvrtom, primjerice, djelomično otvoriti klizna vrata kod kuće za 1 m kada se umorni vraćate pješice s nogometa, a pješačka vrata su daleko. Po potrebi je, primjerice, moguće krilna vrata na poslu upariti u načinu I.

Moguće naredbe za uređaje NICE

  1. Sekvencijalno upravljanje
  2. Djelomično otvaranje
  3. Otvoriti
  4. Zatvoriti

1. Sekvencijalno upravljanje

Postoji više vrsta slijeda sekvencijalnog upravljanja, ovisno o konkretnoj automatizaciji. Uređaji NICE u pravilu podržavaju sljedeće kombinacije (za konkretan uređaj pogledajte odgovarajući priručnik):

Otvaranje > Zaustavljanje > Zatvaranje > Otvaranje
U pravilu unaprijed postavljeno. Pritiskom na tipku dok se vrata zatvaraju odmah se pokreće otvaranje.
Otvaranje > Zaustavljanje > Zatvaranje > Zaustavljanje > Otvaranje
Najsigurnija varijanta. Svako kretanje vrata može se zaustaviti.
Otvaranje > Zatvaranje > Otvaranje
Praktična, ali ne sasvim sigurna varijanta. U ovoj kombinaciji, u slučaju opasnosti od udara vrata u prepreku, morat ćete ih loviti gore-dolje.



Konkretni način korak-po-korak postavlja se pri programiranju pogona. Od tada će zadani slijed naredbi vrijediti ne samo za daljinske upravljače nego i za uređaje spojene na eventualni ulaz STEP-BY-STEP.

2. Djelomično otvaranje

Ponavljanim pritiskanjem tipke vrata će se kretati na sljedeći način:

Djelomično otvaranje > Zaustavljanje > Zatvaranje > Zaustavljanje > Djelomično zatvaranje



Ovom tipkom možete otvoriti vrata samo djelomično, nikada potpuno.

Djelomično otvaranje ima različito značenje ovisno o vrsti automatike:

Vrsta automatike Djelomično otvaranje

Pogoni za klizna vrata

 Otvara klizna vrata za 1 m (otvaranje za prolaz pješaka)

Pogoni za krilna vrata

 Otvara jedno krilo vrata

Pogoni za garažna vrata

 Djelomično otvaranje

3. Otvoriti

Ponavljanim pritiskanjem tipke vrata će se kretati na sljedeći način:

Otvaranje > Zaustavljanje > Otvaranje


sve dok se potpuno ne otvore; nakon toga tipka neće reagirati.

4. Zatvoriti

Ponavljanim pritiskanjem tipke vrata će se kretati na sljedeći način:

Zatvaranje > Zaustavljanje > Zatvaranje


sve dok se potpuno ne zatvore; nakon toga tipka neće reagirati.

Brisanje daljinskih upravljača iz memorije

Brisanje svih daljinskih upravljača iz memorije prijamnika

  1. Pritisnite tipku R (RADIO) na upravljačkoj jedinici (odnosno tipku na prijamniku) i držite je.
  2. Indikatorska lampica R (RADIO) (odnosno lampica na prijamniku) zasvijetlit će, a zatim se ugasiti (i dalje je držite pritisnutom).
  3. Indikatorska lampica počet će treperiti, a vi _TIJEKOM_  trećeg treptaja otpustite tipku R (RADIO).
  4. Ako je brisanje uspješno, indikatorska lampica neko će vrijeme treperiti kao na disku, a zatim će zatreperiti 5 puta.

Brisanje određenog daljinskog upravljača iz memorije prijamnika (samo prijamnik OXI)

  1. Pritisnite tipku R (RADIO) na upravljačkoj jedinici (odnosno tipku na prijamniku) i držite je.
  2. Indikatorska lampica R (RADIO) (odnosno lampica na prijamniku) zasvijetlit će. I dalje držite tipku R (RADIO), a istodobno pritisnite i držite tipku na daljinskom upravljaču.
    • za načinu I. možete pritisnuti i držati bilo koju tipku.
    • za način II. morate pritisnuti određenu tipku dodijeljenu prijamniku. Da biste iz memorije prijamnika izbrisali cijeli daljinski upravljač, postupak morate ponoviti za svaku tipku dodijeljenu tom prijamniku.
  3. Ako je brisanje uspješno, indikatorska lampica zatreperit će 5 puta, a vi otpustite obje tipke.

Pohrana daljinskog upravljača u memoriju

Ako ne znate koji daljinski upravljač držite u ruci, je li možda već uparen ili u kojem je načinu rada, preporučujemo da ga prije uparivanja izbrišete i u načinu I, kao i u načinu II.

Pohrana daljinskog upravljača u memoriju prijamnika pomoću tipki na prijamniku

Pohrana u memoriju u načinu I. Pohrana u memoriju u načinu II.
  1. Pritisnite tipku R (RADIO) na upravljačkoj jedinici (odnosno tipku na prijamniku) i držite je dok se ne upali indikatorska lampica R (RADIO) (odnosno lampica na prijamniku), a zatim je otpustite.
  2. U roku od 10 sekundi (odnosno dok lampica svijetli) pritisnite i držite bilo koju tipku na daljinskom upravljaču dok indikatorska lampica R (RADIO) na upravljačkoj jedinici (odnosno na prijamniku) ne zatreperi tri puta, a zatim otpustite tipku na daljinskom upravljaču.
  3. Ako želite pohraniti dodatne daljinske upravljače, ponovite korak 2.; za to imate 10 sekundi od pohrane posljednjeg uparenog daljinskog upravljača.

Pohrana daljinskog upravljača u memoriju u načinu II. odvija se u dva koraka:

1. Odabir naredbe

Broj Naredba
1. „Korak po korak“
2. „Djelomično otvaranje“
3. „Otvoriti“
4. „Zatvoriti“

2. Pohrana daljinskog upravljača

Postupak:

  1. Pritisnite tipku R (RADIO) na upravljačkoj jedinici (odnosno tipku na prijamniku) onoliko puta koliko je naredbi koju želite dodijeliti tipki navedeno u tablici.
  2. Indikatorska lampica R (RADIO) na upravljačkoj jedinici (odnosno na prijamniku) zatreperit će onoliko puta koliko je naredba koju želite pohraniti (i nastavit će treperiti).
  3. Ako je broj odgovarajući, u roku od 10 sekundi (odnosno dok lampica treperi) pritisnite i držite željenu tipku na daljinskom upravljaču dok indikatorska lampica R (RADIO) na upravljačkoj jedinici (odnosno na prijamniku) ne zatreperi tri puta, a zatim otpustite tipku na daljinskom upravljaču.
  4. Ako želite pohraniti tipke drugih daljinskih upravljača za istu naredbu, ponovite korak 3.; za to imate 10 sekundi od pohrane posljednjeg uparenog daljinskog upravljača.

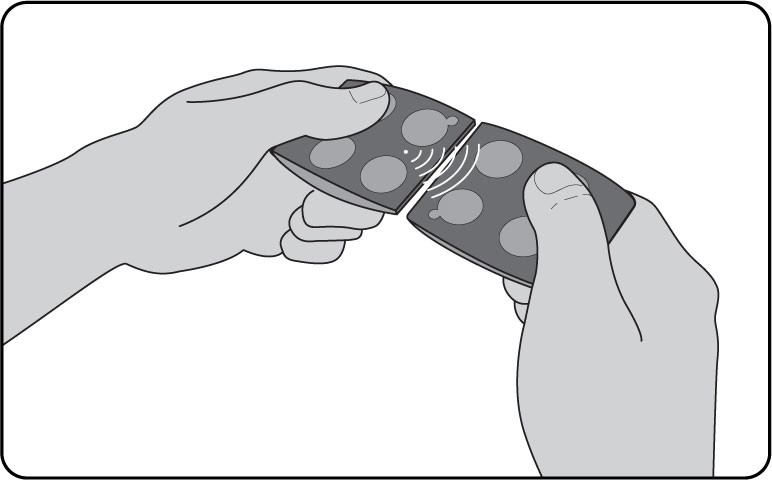

Daljinska pohrana daljinskog upravljača u memoriju prijamnika pomoću već uparenog daljinskog upravljača

Daljinsko uparivanje daljinskih upravljačaOvaj postupak potrebno je obaviti u dometu prijamnika. Imate dva daljinska upravljača, jedan STARI, već uparen, i jedan NOVI, koji još nije uparen. Ako je STARI daljinski upravljač uparen u načinu I., NOVI daljinski upravljač naslijedit će ista svojstva, a postupak se može izvršiti bilo kojom tipkom. Ako je STARI daljinski upravljač uparen u načinu II., postupak se mora izvršiti zasebno za svaku tipku pritiskom upravo na tu tipku. Postupak je sljedeći:

  1. Pritisnite i držite tipku na NOVOM daljinskom upravljaču 7 sekundi, a zatim je otpustite.
  2. Triput zaredom pritisnite tipku na STAROM daljinskom upravljaču na dvije sekunde; vrata se više ne bi smjela pomicati.
  3. Pritisnite tipku na NOVOM daljinskom upravljaču na 3 sekunde, a zatim je otpustite.
  4. Pričekajte 10 sekundi i isprobajte.
  5. Ako uparivanje nije uspjelo, pokušajte pritiskati tipke sporije. Slobodno pokušajte nekoliko puta.
