Uvlačni stupići, parkirni stupići

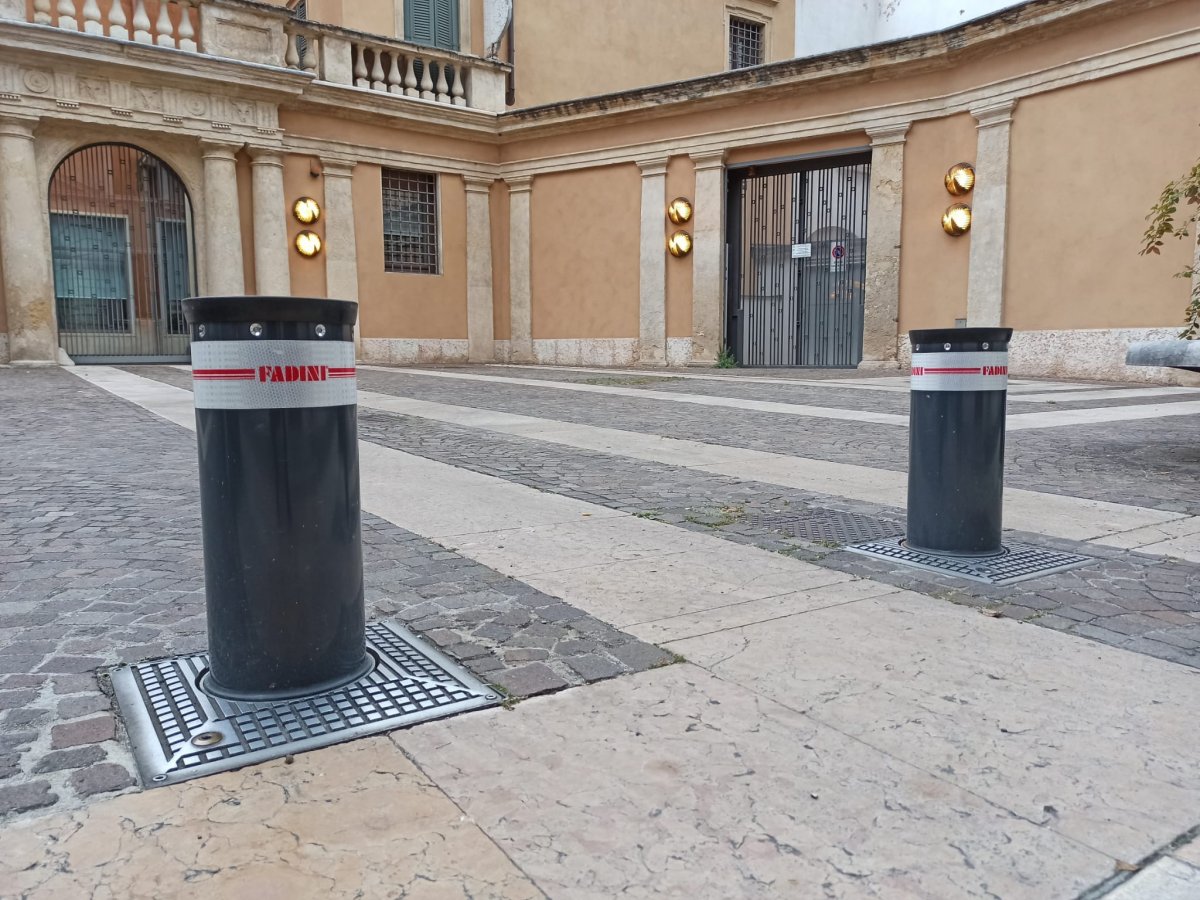

Estetsko rješenje koje zauzima malo prostora za kontrolu prolaska jesu automatski uvlačni stupići. Kada su uvučeni u tlo, prolaznici ih lako mogu previdjeti jer na njihovu prisutnost upozorava samo temeljna ploča površine nekoliko desetaka četvornih decimetara.

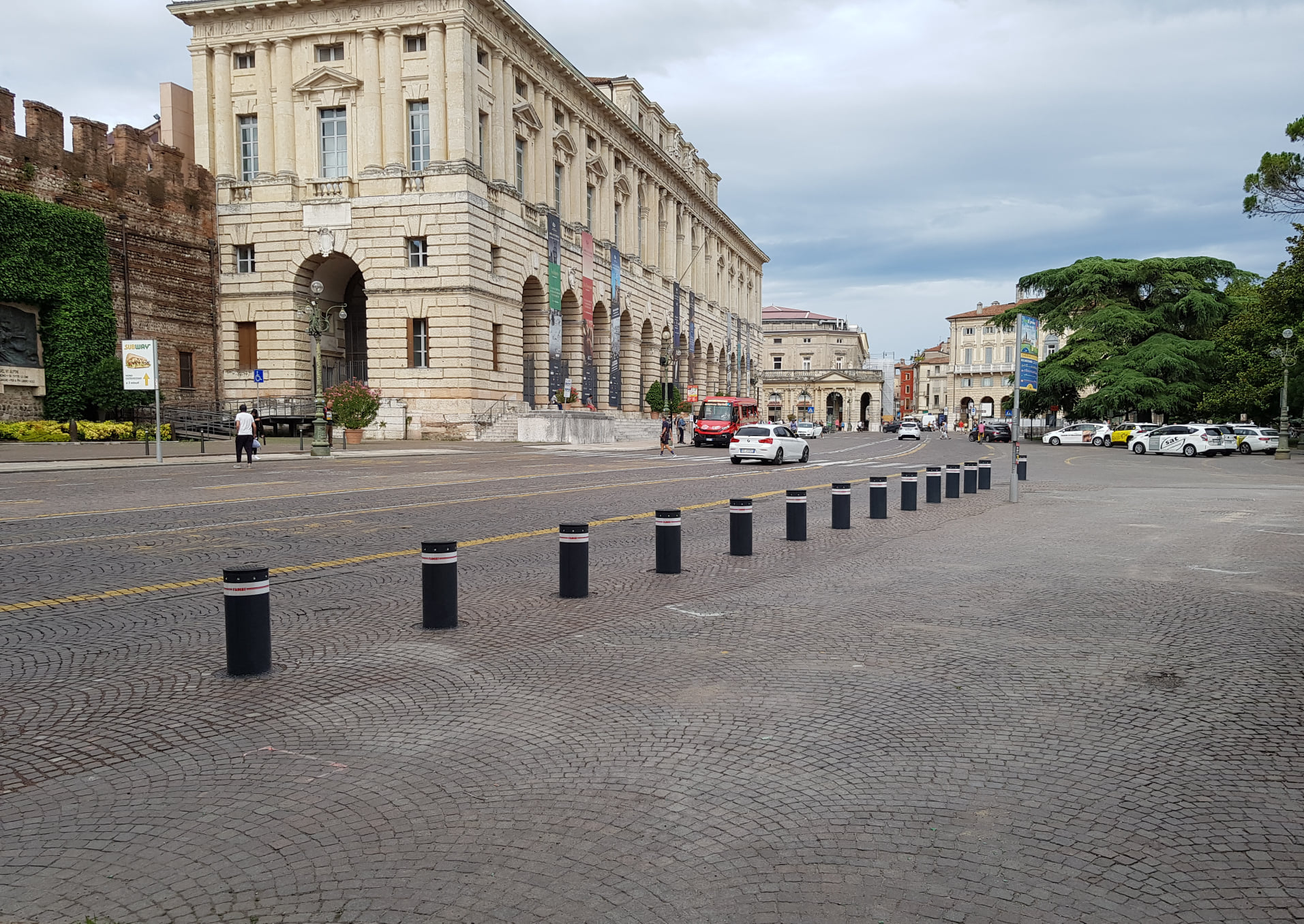

Uz automatskim uvlačnim stupićima odlična su nadopuna fiksni stupići, koji se ne mogu uvući i trajno su pričvršćeni u tlo. Tako možete stvoriti estetski niz stupića koji odvaja kolnik od zaštićene zone, pri čemu će jedan ili dva stupića biti uvlačna, pa će na prvi pogled svi stupići izgledati jednako.

Povoljnija alternativa automatskim stupićima jesu poluautomatski stupići kao i preklopni/uklonjivi stupići. Naravno, uz manju udobnost jer poluautomatskim stupićem treba rukovati ručno.

Cijeli asortiman obuhvaća, a na ovoj stranici možete pronaći:

Automatski hidraulični uvlačni stupići
Poluautomatski stupići
Poluautomatski stupići s utičnicama
Uklonjivi i preklopni stupići
Fiksni stupići
Upravljačke jedinice za uvlačne stupiće
Pribor za stupiće
O tvrtki Meccanica Fadini

Automatski hidraulični uvlačni stupići

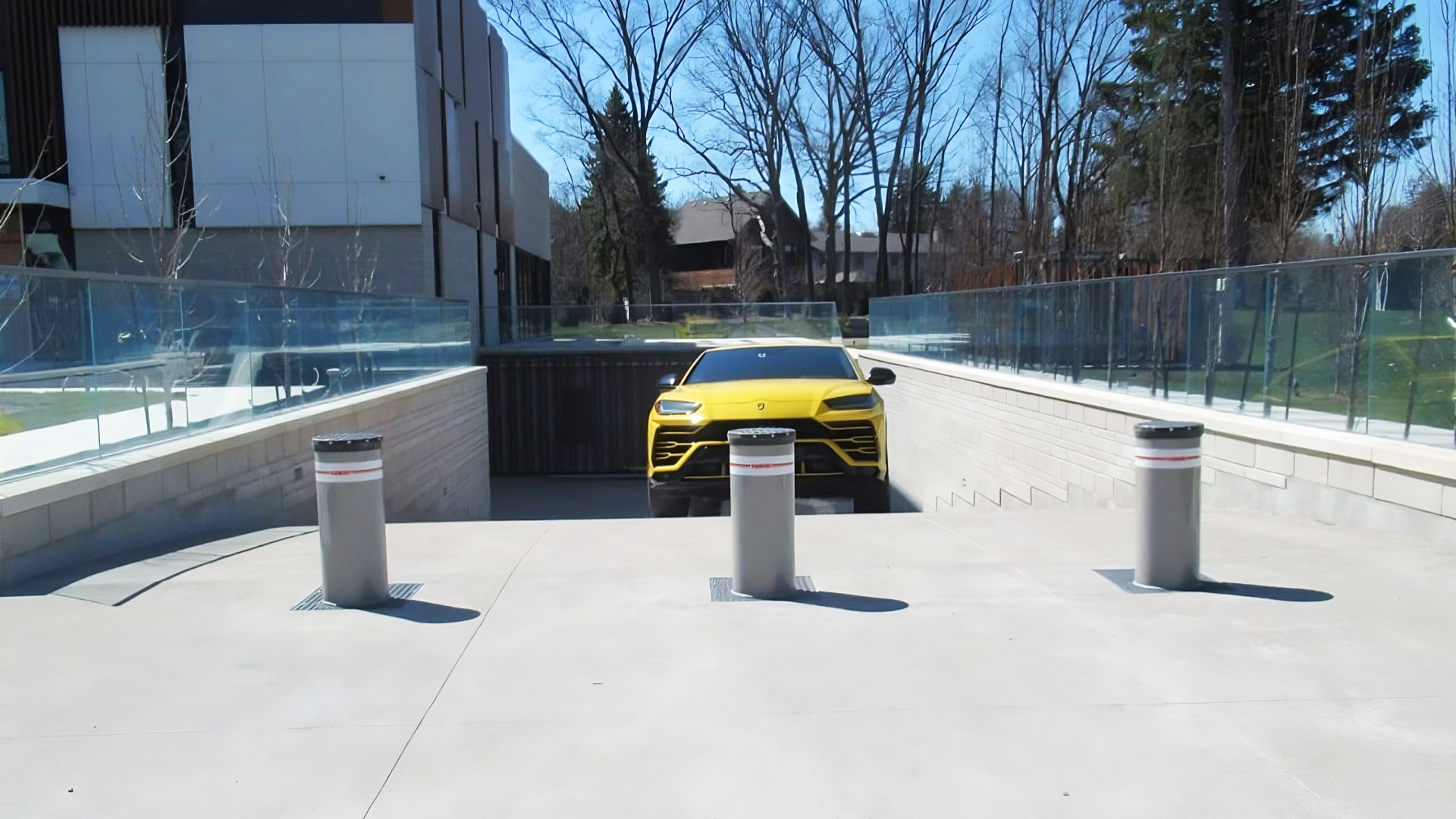

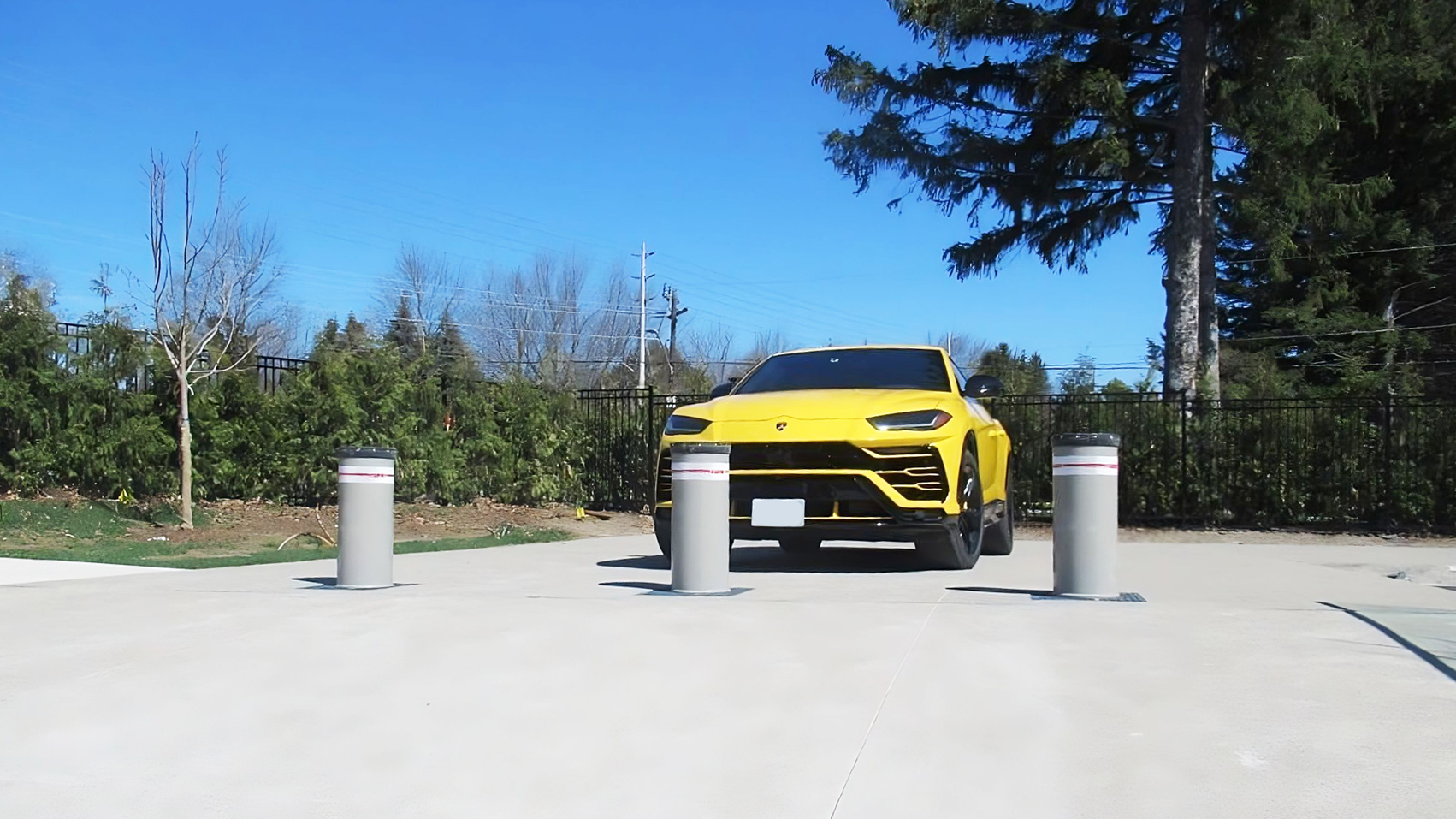

Namjena im je automatskih hidrauličnih uvlačnih stupića prvenstveno spriječiti ulazak neovlaštenih vozila na parkiralište, no svakako se mogu koristiti u kombinaciji s fiksnim stupićima za odvajanje pješačke zone od zone prometa vozila. Naravno, za vozila kojima je pristup potreban dva će stupića biti automatska, a ostali fiksni. Robusni modeli mogu služiti kao protunaletna prepreka za zaštitu prostora od slučajnog ili namjernog zalijetanja vozila u skupinu ljudi. Čest je primjer primjene zaštita rampe na ulazu u objekt: rampa se podiže sinkronizirano sa spuštanjem stupića u tlo kako bi se oslobodio prolaz.

U ponudi su stupići promjera 100, 200 i 275 mm, različitih visina od 500 mm do 1000 mm, od pocinčanog čelika s obojenim premazom ili od nehrđajućeg čelika AISI 314 (svi modeli osim CORAL i STRABUC). Model TALOS 94 može se isporučiti i u izvedbi od nehrđajućeg čelika AISI 316. Sve temeljne kutije uvlačnih stupića vruće su pocinčane.

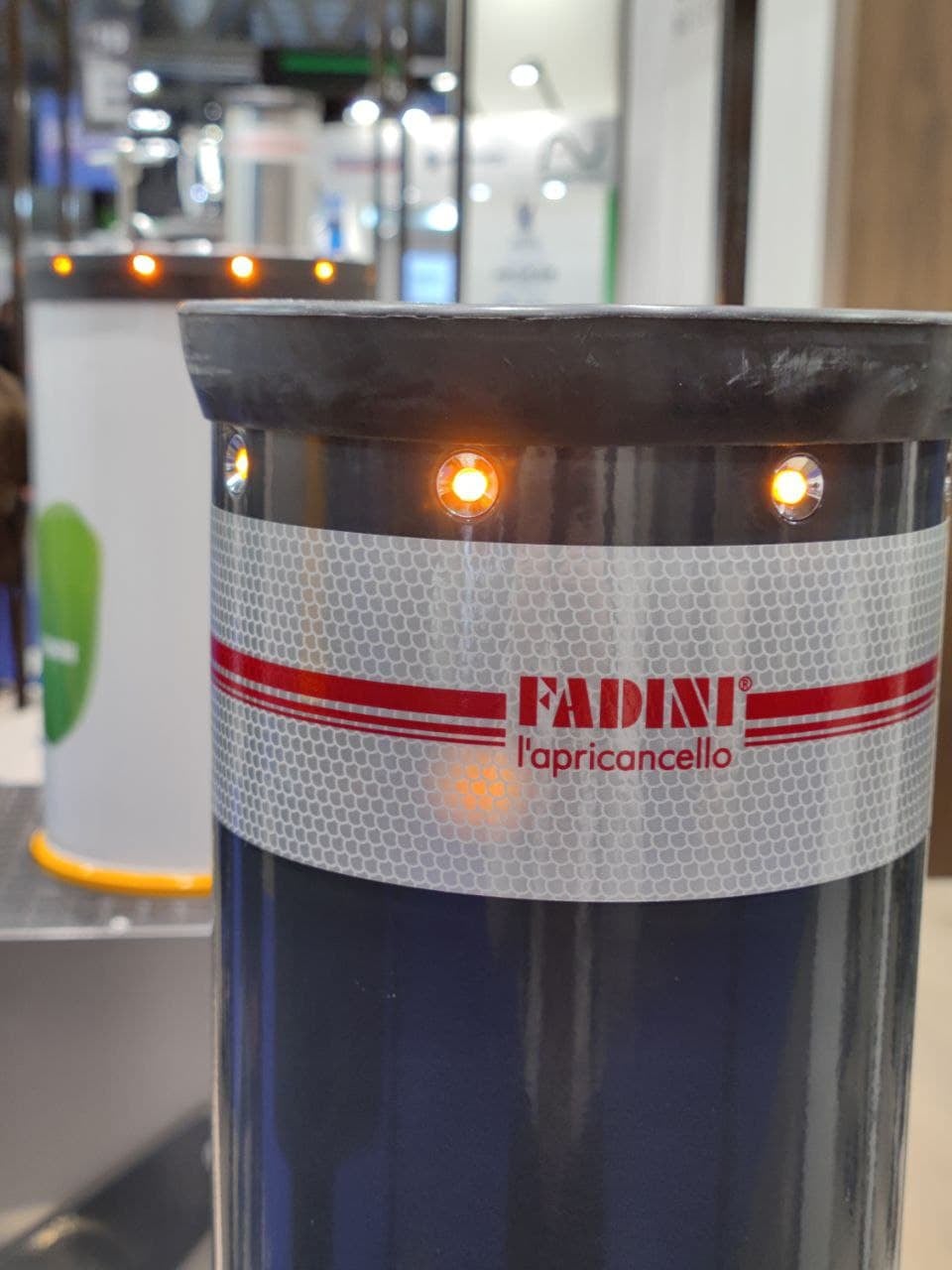

U glavu stupića mogu se ugraditi trepćuće LED signalne žaruljice, a oko glave je postavljena reflektirajuća traka. Za svaki model u načelu možete odabrati želite li signalne LED žaruljice, elektromagnetski ventil i, kod većine modela, kataforetsku površinsku obradu s lakiranjem ili brušeno kućište od nehrđajućeg čelika te žutu boju RAL 1028 ili antracitno sivu RAL 7016.

Sve varijante potražite u tablici:

Model	Promjer	Dostupne visine	Debljina stijenke
CORAL	100 mm	500/600/800 mm	5 mm
VIGILO	200 mm	500/600/800 mm	4 mm
STRABUC 918	275 mm	700 mm	4 mm
STRABUC 930		700 mm	12 mm
TALOS 94		500/600/700/800 mm	4 mm
TALOS 96		500/600/700/800 mm	12 mm
TALOS M30		800 mm	12 mm
TALOS C730		1000 mm	12 mm
TALOS M50		1000 mm	20 mm

Svi stupići namijenjeni su intenzivnoj uporabi, s više od 2000 ciklusa dnevno (što je približno jedan ciklus svakih 30 sekundi). Maksimalno statičko opterećenje stupića iznosi 20 tona u uvučenom stanju, a 1,5–1,6 tona (2,8 tona za TALOS M50) u izvučenom stanju. Stupanj zaštite od vode i prašine je IP 67, a radna temperatura od -20°C do 80°C. Neki uvlačni stupići mogu se isporučiti s elektromagnetskim ventilom, zahvaljujući kojem se nakon nestanka struje stupić sam spušta u tlo kako bi oslobodio prolaz (za potpuno uvlačenje potrebno ga je pritisnuti nogom) – u tom je slučaju potreban stabilizator napajanja od 24 V. Kod stupića s klasičnim ventilom stupić je potrebno ručno deblokirati ključem za deblokadu.

Tehničke značajke pojedinih varijanti:

Model	Otpornost na probijanje	Masa	Brzina podizanja i spuštanja
CORAL	150 KJ	86/90/104 kg	11,0 cm/s 12,0 cm/s
VIGILO	160 KJ	102/110/131 kg	10,0 cm/s 11,5 cm/s
STRABUC 918	280 KJ	140 kg	11,5 cm/s 12,5 cm/s
STRABUC 930	410 KJ	180 kg	6,0 cm/s 7,0 cm/s
TALOS 94	320 KJ 420KJ HRC	196/226/232/240 kg	23,3 cm/s 25,0 cm/s
TALOS 96	450 KJ 550 KJ HRC	234/258/263/288 kg	18,0 cm/s 23,0 cm/s
TALOS M30	700 KJ	291 kg	18,0 cm/s 23,0 cm/s
TALOS C730	750 KJ	360 kg	20,0 cm/s 23,0 cm/s
TALOS M50	2000 KJ	770 kg	20,0 cm/s 31,0 cm/s

Otpornost na probijanje može znatno ovisiti o stupnju zbijenosti i gustoći tla, korištenom betonu itd. Neki modeli imaju ojačane izvedbe HRC za veću otpornost na udarce – standardni stupić u izvučenom stanju i dalje ulazi više od 20 cm u tlo, dok izvedba HRC ulazi više od 40 cm. Vrijednosti otpornosti na probijanje navedene u KJ na prvi pogled ne govore mnogo; za bolju predodžbu možete uzeti u obzir, primjerice:

150 KJ odgovara otpornosti na probijanje vozila mase 2,1 t pri brzini od 43 km/h

410 KJ odgovara otpornosti na probijanje vozila mase 2,1 t pri brzini od 71 km/h.

750 KJ odgovara otpornosti na probijanje vozila mase 2,1 t pri brzini od 93 km/h.

750 KJ odgovara otpornosti na probijanje vozilom mase 7,5 t pri brzini od 49 km/h.

2000 KJ odgovara otpornosti na probijanje vozilom mase 2,1 t pri brzini od 157 km/h.

2000 KJ odgovara otpornosti na probijanje vozilom mase 7,5 t pri brzini od 93 km/h.

Naravno, treba imati na umu da će se pri takvim udarcima stupić oštetiti i trebati servis. Ipak, svaki stupić može izdržati poneki udarac. Radi jednostavnosti može se uzeti da otpornost stupića na oštećenja iznosi približno trećinu vrijednosti otpornosti na probijanje, izražene u KJ.

Primjer montaže uvlačivog stupića:

Poluautomatski stupići

Poluautomatski stupići ručno su rješenje za sprječavanje ulaska vozila, a njihovo se pomicanje odvija pomoću pneumatskih opruga. Njihov se rad može zamisliti kao podizanje i spuštanje uredske stolice: pneumatska opruga pomaže pri izvlačenju, a za uvlačenje stupića potrebno je pritisnuti njegov vrh. Naravno, nešto su jeftiniji od automatske izvedbe. Prikladni su ponajprije za mjesta na kojima nema dostupnog napajanja, no zbog toga se na glavu stupića ne mogu priključiti LED diode (inače postoji ta mogućnost).

U ponudi su sljedeći poluautomatski stupići, kao i njihovi vizualno usklađeni automatski ekvivalenti:

Model	Promjer	Visina	Automatski ekvivalent
GASPO 252	200 mm	500 mm	STRABUC
TALOS 94	275 mm	500/600/700/800 mm	TALOS 94

Poluautomatski stupići imaju isti temeljni sanduk kao automatski stupići pa se s vremenom mogu zamijeniti automatskom izvedbom.

Poluautomatski stupići s utičnicama 230V

Stupići rade po istom načelu kao poluautomatski stupići, s tom razlikom što su u njihovo tijelo ugrađene električne utičnice.

U ponudi je jedan model s dvije utičnice 230V:

Model	Promjer	Visina	Debljina stijenke
GASPO 254	200 mm	500 mm	4 mm

Demontažni i preklopni stupići

Stupići koji služe kao parkirne zapreke i mogu se demontirati, pa su prikladni ponajprije za mjesta na kojima se rijetko koriste ili na kojima nije moguće ugraditi stupić duboko u tlo. Više se ne može govoriti o uvlačivim stupićima, iako arhitektonski pripadaju sličnoj kategoriji.

U ponudi su demontažni stupići dizajnom usklađeni s linijom poluautomatskih i automatskih uvlačivih te fiksnih stupića:

Model	Promjer	Visina	Dizajnom sličan
VIMARI 2316	200 mm	500/800 mm	VIGILO, GASPO
STRAMARI 2320	275 mm	700 mm	TALOS 94, 96

U ponudi su i:

preklopni stupići POSTO, čije je tijelo izrađeno od kvadratnog čelika 50x50 mm, visine 920 mm
te demontažni stupići SIBLI 17 od kvadratnog nehrđajućeg čelika 120x120 mm, visine 780 mm, čiji je fiksni ekvivalent stupić SICU 18.

Fiksni stupići

Nedemontažni stupići koji služe kao trajne zapreke. Ponuda u načelu odražava ponudu automatskih uvlačivih stupića jer se u velikom broju slučajeva instalacija sastoji od više stupića, pri čemu je većina fiksna, a jedan ili dva na predviđenim mjestima automatska.

Ponuda fiksnih stupića:

Model	Promjer	Dostupne visine	Debljina stijenke
CORAL	100 mm	500/600/800 mm	5 mm
VIGILO	200 mm	500/600/800 mm	4 mm
STRABUC 918	275 mm	700 mm	4 mm
STRABUC 930		700 mm	12 mm
TALOS 94		500/600/700/800 mm	4 mm
TALOS 96		500/600/700/800 mm	12 mm
TALOS M30		800 mm	12 mm
TALOS C730		1000 mm	12 mm
TALOS M50		1000 mm	20 mm

Otpornost na probijanje kod fiksnih i automatskih uvlačivih stupića jednaka je.

U ponudi je i fiksni stupić SICU 18 od kvadratnog nehrđajućeg čelika 120x120x5 mm, visine 780 mm, čiji je demontažni ekvivalent SIBLI 17.

Upravljačke jedinice uvlačivih stupića

Stupići su uvijek povezani s upravljačkom jedinicom. U našoj ponudi pronaći ćete upravljačke jedinice koje mogu upravljati s najviše 4 uvlačiva stupića. Naravno, uz svaki uvlačivi stupić možete priključiti i njegovu vlastitu upravljačku jedinicu.

Pribor za uvlačive stupiće i njihove upravljačke jedinice

Detektor prepreke koji sprječava izvlačenje stupića ako se na njemu nešto nalazi; ako stupić udari u nešto, zaustavit će se i vratiti.

Zvučna signalizacija – zvučni signal tijekom pomicanja.

Detektor sirene vozila s pravom prvenstva prolaska koji automatski uvlači stupić.

Grijaći element za rad stupića na temperaturama do -40°C. U uvlačive stupiće moguće je ugraditi grijaći element koji održava minimalnu temperaturu za zagrijavanje hidrauličkog ulja u stupiću.

Za instalacije s više stupića moguće je priključiti posebnu upravljačku jedinicu, kojom se uspostavlja hijerarhija nadređene i podređene upravljačke jedinice radi sinkroniziranog upravljanja s više stupića.

Uvlačivi stupići mogu se povezati sa semaforima i induktivnim petljama, a njima se može upravljati putem žičanog kontakta, daljinskih upravljača, čitača kartica, kodne tipkovnice, GSM modula, Wi-Fi modula, pametnih uređaja itd.

O talijanskoj tvrtki Fadini

Meccanica Fadini S.r.l. talijanska je tvrtka s tradicijom koja seže u 1969. godinu, pa je 2019. proslavila 50 godina djelovanja. Godine 1974. na tržište je plasirala prvi pogon za klizna vrata, a 1991. prvi model uvlačivog stupića. Danas je vodeća tvrtka u području hidrauličke tehnologije za pogone, a njezin se prostrani kompleks prostire na približno 130 tisuća četvornih metara u sjevernotalijanskoj regiji Veneto. Temeljni stupovi tvrtke su kvaliteta i usmjerenost na kupca. Osim uvlačivih stupića, tvrtka u ponudi ima širok izbor pogona za vrata i rampe, uključujući svu potrebnu sigurnosnu i upravljačku opremu.
