Priručnik za viseća klizna vrata
Tehnički vodič · odabir komponenti · viseća vrata
Od gornjeg C-profila i kolica do donje vodilice, graničnika, brave i nacrta.

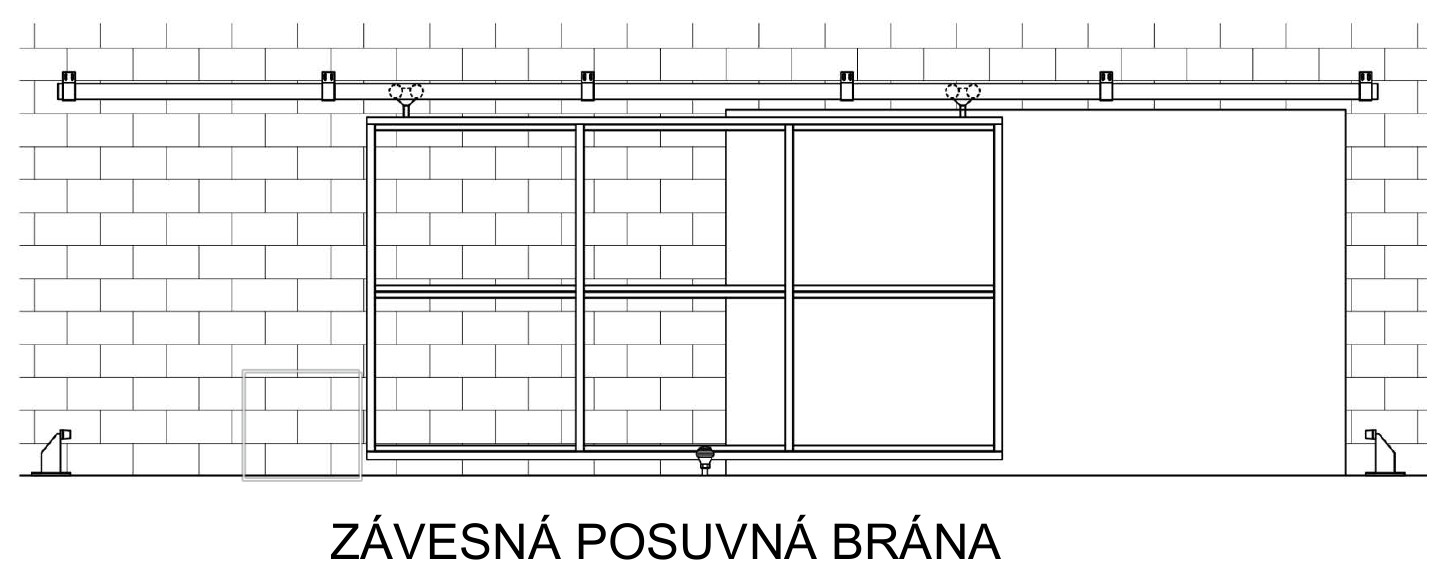

Viseća klizna vrata vođena u gornjem C-profilu. Kliknite za otvaranje sheme u punoj razlučivosti.
Viseća klizna vrata u vlastitoj izvedbi
Vrata je najbolje planirati ovim redoslijedom. Najprije odaberite način pričvršćivanja gornjeg C-profila, zatim veličinu C-profila, potom odgovarajuća kolica, a tek na kraju riješite donju vodilicu i dodatnu opremu kao što su graničnici, brave, kvake, rukohvati ili sustavi zaključavanja.
Sadržaj priručnika
Što su viseća klizna vrata
Viseća klizna vrata kreću se na kolicima smještenima u gornjem nosivom C-profilu. Za razliku od vrata na tračnici, nemaju nosivu tračnicu u prolazu. Donja vodilica služi samo za stabilizaciju i sprječavanje bočnog njihanja.
Nosivi dio sustava nalazi se gore. C-profil prenosi težinu krila na strop, nosač ili zid. Kolica se kreću unutar profila i nose samo krilo. U donjem se dijelu upotrebljavaju samo vodilice i graničnici.
Osnovni dijelovi visećih vrata
| Nosivi dio | C-profil pričvršćen na strop, nosač ili zid; viseća kolica; nosači C-profila. |
|---|---|
| Vodeći dio | Vodeći kotačići za sprječavanje bočnog pomicanja i graničnici koji određuju krajnje položaje. |
| Dodatna oprema | Kukaste brave, kvake i rukohvati za osiguranje i praktično rukovanje. |
Odabir pričvršćivanja C-profila
C-profil možete pričvrstiti odozgo na strop ili nosač, odnosno bočno na zid ili čelični stup. Ovisno o podlozi, nosači se pričvršćuju vijcima, postavljaju pomoću mehaničkih ili kemijskih sidara ili zavaruju na pripremljenu čeličnu konstrukciju.
C-profil se može i izravno izbušiti te vijcima pričvrstiti na nosivu konstrukciju. Unutar profila ima dovoljno prostora da pravilno odabran i postavljen vijak ne smeta visećim kolicima. To je alternativa u slučajevima kada profil ne želite ili ne morate zavarivati. Vrstu vijaka, njihov razmak i nosivost podloge ipak treba prilagoditi težini vrata i načinu njihove uporabe.

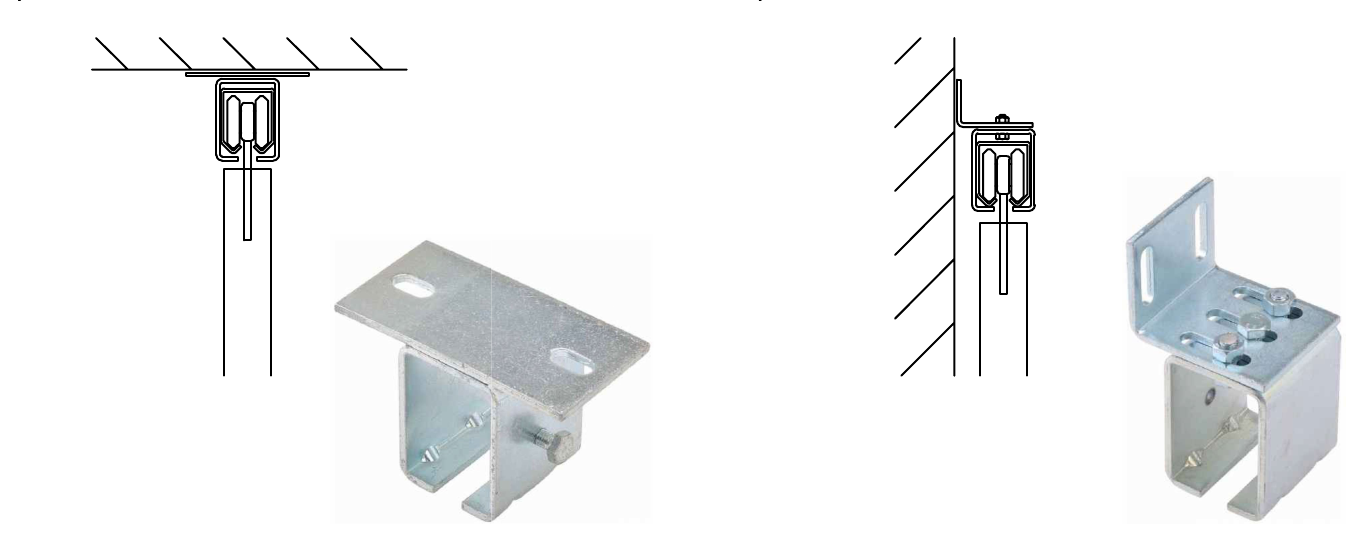

Lijevo je prikazano pričvršćivanje na vodoravnu površinu ili nosač, a desno na okomitu površinu ili stup.
Najčešći razmak nosača: približno 80 do 100 cm. Stvarni razmak uvijek prilagodite težini vrata, duljini C-profila, načinu sidrenja i nosivosti građevinske konstrukcije.
Pocinčani nosači
Za uobičajenu čeličnu konstrukciju odaberite nosač prema dimenzijama upotrijebljenog C-profila:
-
Gornji nosač za C-profil visećih vrata 34 × 31 × 2,0
-
Bočni nosač za C-profil visećih vrata 34 × 31 × 2,0
-
Gornji nosač za C-profil visećih vrata 42 × 52 × 2,5
-
Bočni nosač za C-profil visećih vrata 42 × 52 × 2,5
-
Gornji nosač za C-profil visećih vrata 57 × 67 × 3,0
-
Bočni nosač za C-profil visećih vrata 57 × 67 × 3,0
Nosači od nehrđajućeg čelika
Ako je sustav izveden od nehrđajućeg čelika ili se nalazi u okruženju u kojem je potrebna veća otpornost na koroziju, u ponudi imamo i gornji i bočni INOX nosač za srednji profil 42 × 52 × 2,5 mm.
Odabir C-profila za viseća vrata
Pri odabiru su presudni dimenzije, težina i način uporabe vrata. C-profil mora dimenzijama odgovarati kolicima i nosačima. Uz pravilan razmak nosača, nosivost sustava obično ne određuje sam profil, nego upotrijebljena viseća kolica.

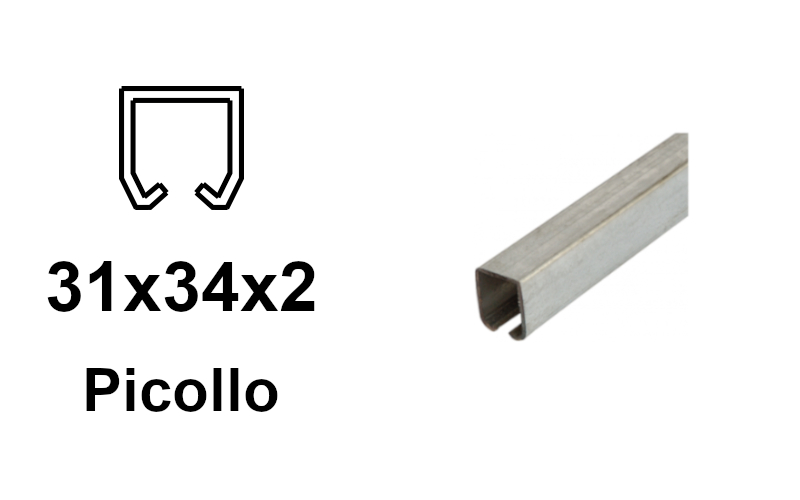

C-profil 34 × 31 × 2 mm

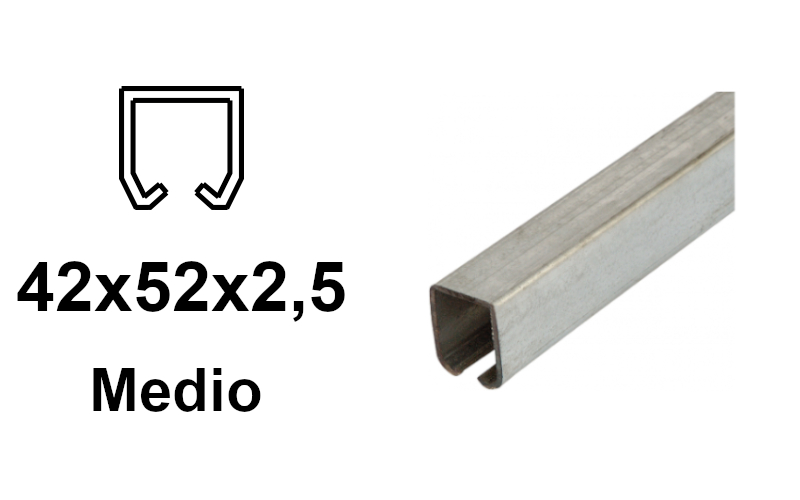

C-profil 42 × 52 × 2,5 mm

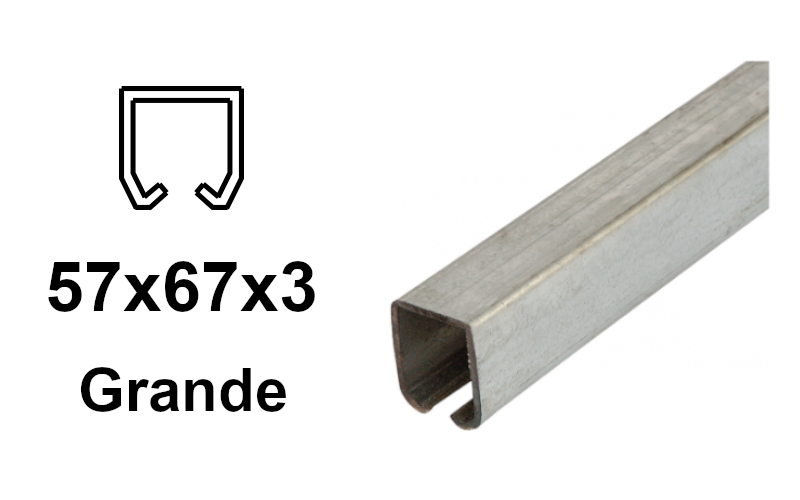

C-profil 57 × 67 × 3 mm
Pocinčani C-profili
Osnovne dimenzije za uobičajena viseća vrata.
C-profili od nehrđajućeg čelika
INOX izvedba za okruženja s većim zahtjevima u pogledu otpornosti na koroziju.
Odabir kolica za viseća vrata
Kolica uvijek odaberite za točnu dimenziju C-profila. Važni su i broj kotačića, materijal kotača, način pričvršćivanja krila i potrebna nosivost.

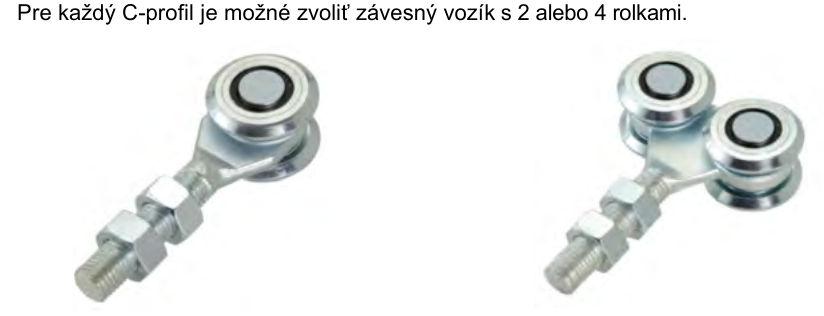

Viseća kolica s dva i četiri kotačića iz izvornog priručnika.
Čelična kolica sa zatvorenim ležajevima
-
Kolica za viseća vrata, 2 kotačića, za profil 34 × 31 × 2,0
-
Kolica za viseća vrata, 4 kotačića, za profil 34 × 31 × 2,0
-
Kolica za viseća vrata, 2 kotačića, za profil 42 × 52 × 2,5
-
Kolica za viseća vrata, 4 kotačića, za profil 42 × 52 × 2,5
-
Kolica za viseća vrata, 2 kotačića, za profil 57 × 67 × 3,0
-
Kolica za viseća vrata, 4 kotačića, za profil 57 × 67 × 3,0
Najlonska kolica za tiši rad
-
Najlonska kolica, 2 kotačića, za profil 34 × 31 × 2,0
-
Najlonska kolica, 4 kotačića, za profil 34 × 31 × 2,0
-
Kolica s 4 najlonska kotačića za profil 42 × 52 × 2,5
-
Najlonska kolica, 4 kotačića, za profil 57 × 67 × 3,0
Kolica od nehrđajućeg čelika
Alternativni sustav CAIS za teža viseća vrata
Za teže krilo možete odabrati sustav CAIS. Ovdje birate drukčiji sklop od osnovnih profila i kolica navedenih iznad. C-profil, kolica i nosač krila moraju biti međusobno kompatibilni – nije dovoljno odabrati samo robusniji profil.
Koji dijelovi odgovaraju jedni drugima
| C-profil CAIS | Viseća kolica | Nosač za pričvršćivanje krila |
|---|---|---|
| 73 × 61 × 3,5 mm, Fe ili Zn | SPEED C | GD180, navoj M16 |
| 95 × 86 × 5 mm, Fe ili Zn | SPEED CM | GD200, navoj M20 |
Kod kolica SPEED C dodatna je mogućnost pričvršćivanja krila nosač AD150 za odgovarajući U-profil. Njegova uporaba i dimenzije navedene su u nastavku ovog poglavlja.
CAIS C-profili
Možete odabrati jednu od dviju dimenzija, a svaka je dostupna u čeličnoj izvedbi bez površinske obrade (Fe) ili pocinčanoj izvedbi (Zn). Sva četiri profila imaju rupe za pričvršćivanje vijcima. Način sidrenja i razmak nosača treba odrediti prema stvarnom opterećenju vrata.

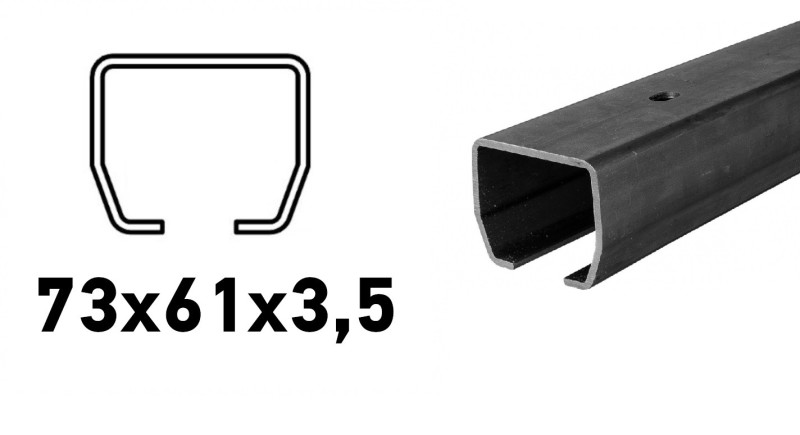

CAIS C-profil 73 × 61 × 3,5 mm, Fe
STAGE SB · čelik bez površinske obradeZa kolica SPEED C.

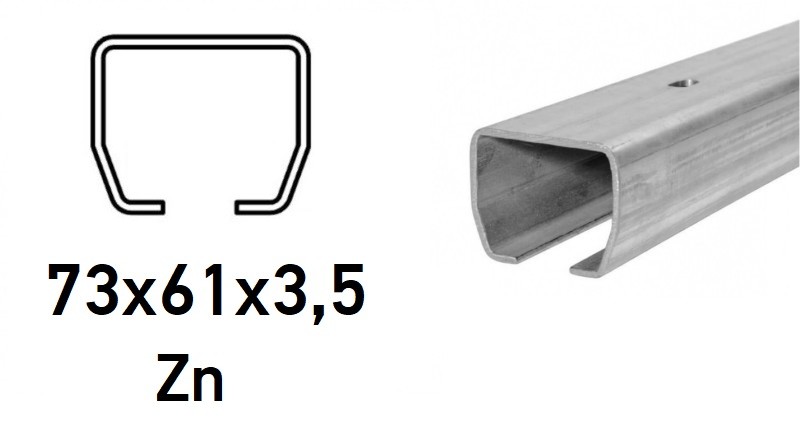

CAIS C-profil 73 × 61 × 3,5 mm, Zn
STAGE SZ · pocinčani čelikZa kolica SPEED C.

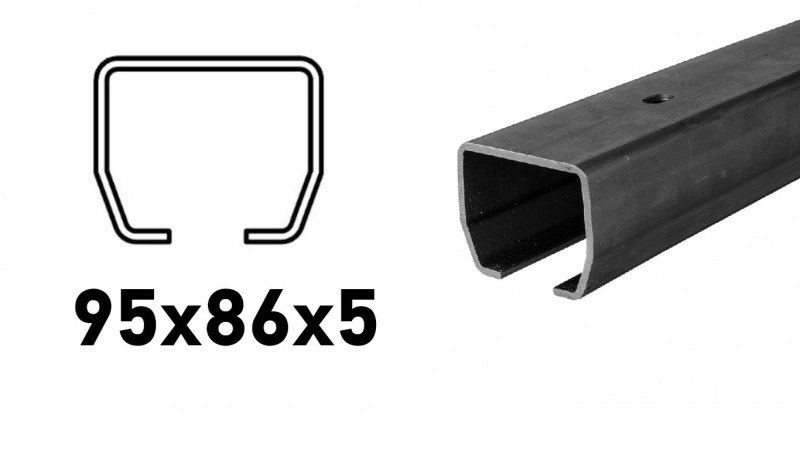

CAIS C-profil 95 × 86 × 5 mm, Fe
STAGE MB · čelik bez površinske obradeZa kolica SPEED CM.

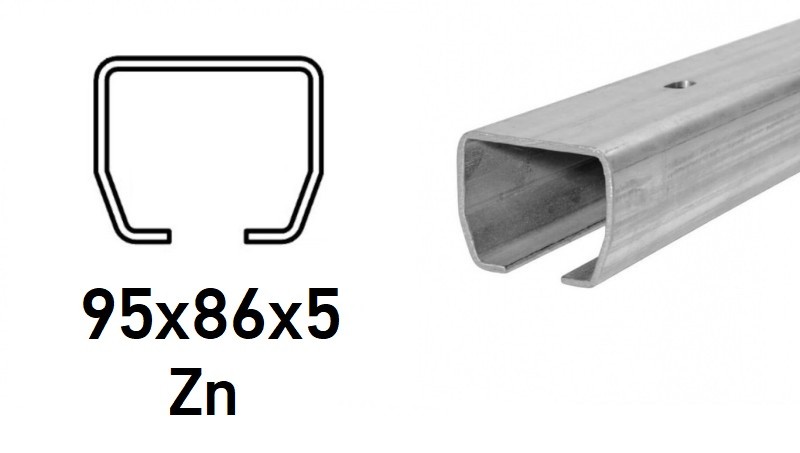

CAIS C-profil 95 × 86 × 5 mm, Zn
STAGE MZ · pocinčani čelikZa kolica SPEED CM.
CAIS kolica

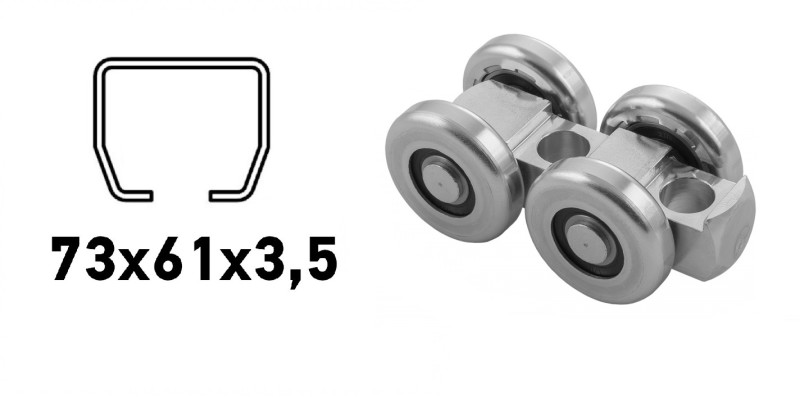

CAIS SPEED C – kolica za C-profil 73 × 61 × 3,5 mm
Četiri metalna kotačića, pocinčano čelično kućište i središnji otvor Ø 16 mm. Odgovara profilu 73 × 61 × 3,5 mm u izvedbi Fe i Zn.
Nosivost jednih kolica prema stranici proizvoda: 480 kg . Za spajanje s krilom služi nosač GD180 (M16), a za odgovarajući U-profil može se upotrijebiti AD150.

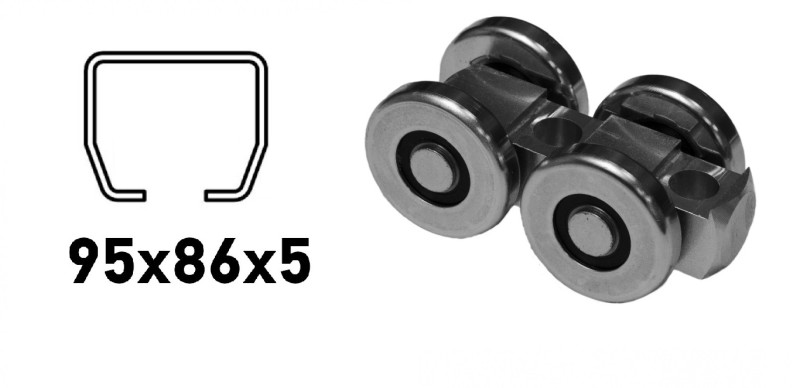

CAIS SPEED CM – kolica za C-profil 95 × 86 × 5 mm
Četiri metalna kotačića, pocinčano čelično kućište i središnji otvor Ø 20 mm. Odgovara profilu 95 × 86 × 5 mm u izvedbi Fe i Zn.
Nosivost jednih kolica prema stranici proizvoda: 980 kg . Za spajanje s krilom služi nosač GD200 (M20).
Nosivost kolica nije nosivost cijelih vrata. Sklop treba procijeniti i s obzirom na raspored kolica, pričvršćenje krila, razmak sidrenja C-profila i nosivost nosive konstrukcije. Tablica osnovnih kolica u sljedećem poglavlju ne odnosi se na CAIS kolica.
Montažni nosači i prihvati CAIS
Sljedeći dijelovi povezuju krilo vrata s visećim kolicima. To nisu prihvati za pričvršćivanje gornjeg C-profila na zid ili strop.

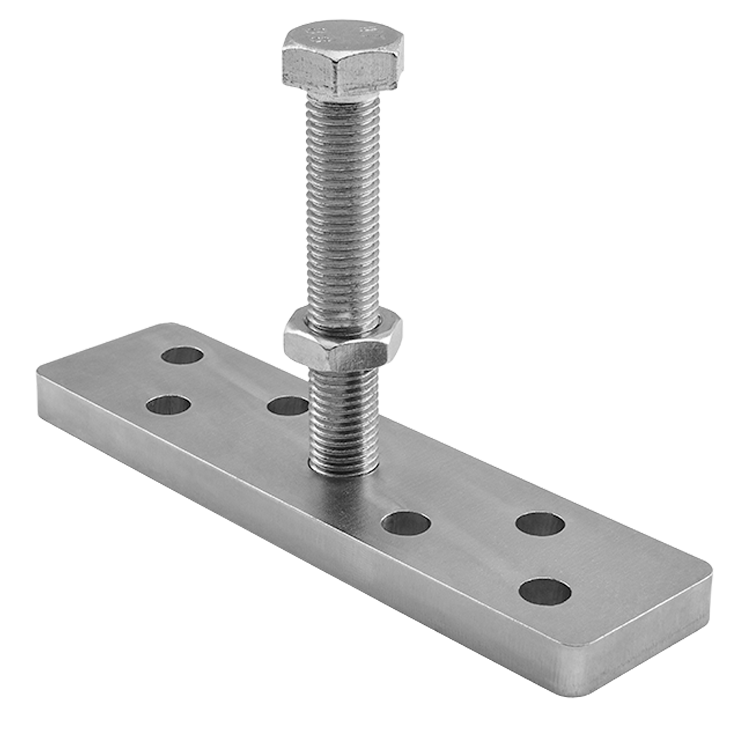

CAIS GD180 – gornji podesivi nosač M16
Za kolica SPEED C i C-profil 73 × 61 × 3,5 mm . Čelični nosač s galvanskim pocinčanjem povezuje kolica s krilom vrata.

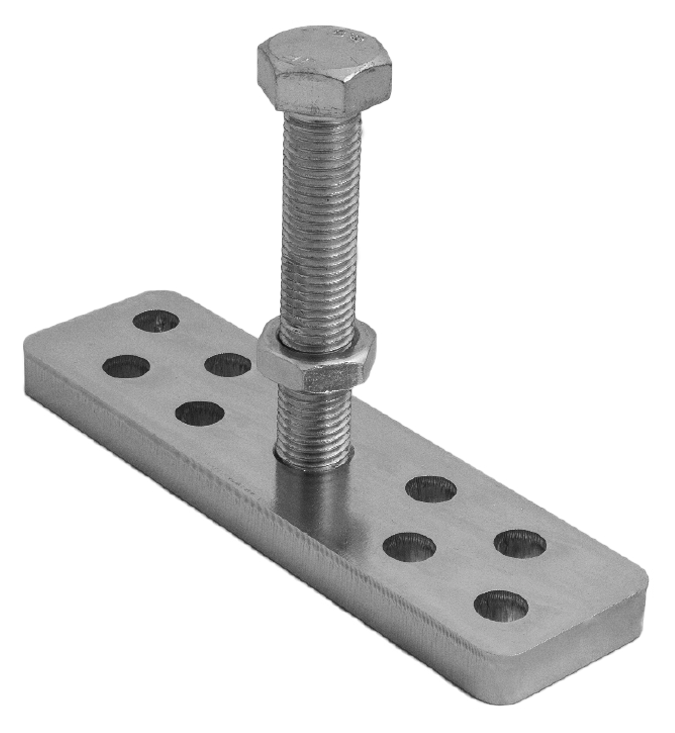

CAIS GD200 – gornji podesivi nosač M20
Za kolica SPEED CM i C-profil 95 × 86 × 5 mm . Čelični nosač s galvanskim pocinčanjem povezuje kolica s krilom vrata.

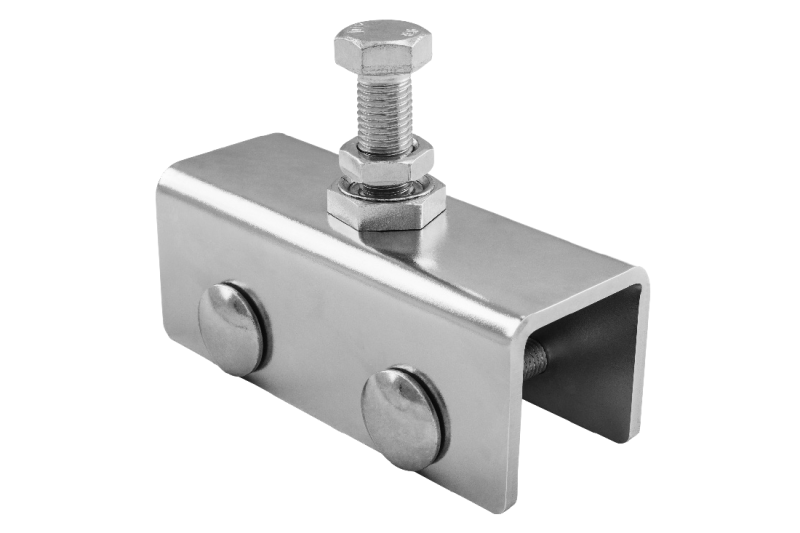

CAIS AD150 – montažni prihvat krila od U-profila
Drugi način spajanja krila s kolicima SPEED C . Prema stranici proizvoda namijenjen je za U-profil 46 × 60 mm ili U-profil 40 × 45 × 40 × 2 mm u konstrukciji krila.
Dimenzije prema nacrtu proizvoda: duljina prihvata 150 mm , vanjska širina 57 mm , visina U-dijela 58 mm , debljina bočne stranice 5 mm i vijak M16 × 100 . Gornja ploča debljine je 8 mm .
Za SPEED CM s otvorom Ø 20 mm ne navodimo ga kao zamjenjivi dio; za ta kolica predviđen je nosač GD200.
Nosivost visećih kolica
Nosivosti u tablici odnose se na jedna kolica, prema podacima iz izvornog priručnika.
Ako vam je potrebna veća nosivost, možete upotrijebiti više kolica. U praksi se često postavljaju u parovima: dvoja kolica jedno uz drugo, zatim razmak pa još dvoja kolica, slično osovinama na automobilu. Točan raspored treba prilagoditi konstrukciji vrata i raspodjeli opterećenja.
| C-profil | 2 kotačića | 4 kotačića |
|---|---|---|
| 34 × 31 × 2 mm | 30 kg | 50 kg |
| 42 × 52 × 2,5 mm | 100 kg | 250 kg |
| 57 × 67 × 3 mm | 175 kg | 350 kg |
Važno: tablica prenosi vrijednosti iz izvornog priručnika. Za konkretna kolica uvijek provjerite nosivost navedenu uz sam proizvod, osobito ako imaju drukčiju vrstu kotačića.
Raspodjela opterećenja između kolica
Veći broj kolica ne mora automatski smanjiti maksimalno opterećenje pojedinih kolica. Odlučujući su njihov raspored i progib konstrukcije.

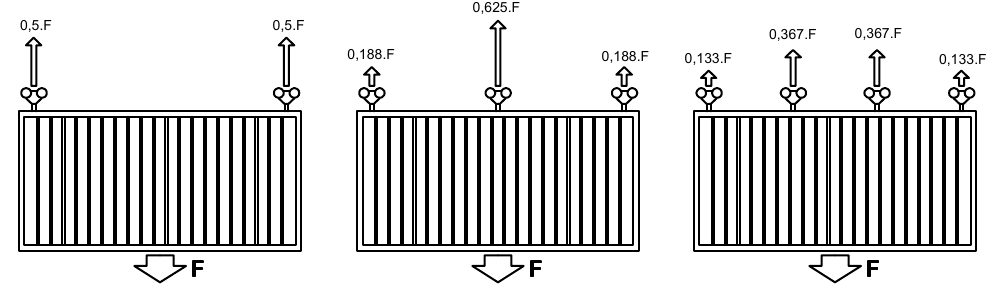

Shema raspodjele ukupnog opterećenja F između dvaju, triju i četiriju kolica.
| Broj kolica | Raspodjela opterećenja slijeva nadesno |
|---|---|
| 2 | 0,5 F + 0,5 F |
| 3 | 0,188 F + 0,625 F + 0,188 F |
| 4 | 0,133 F + 0,367 F + 0,367 F + 0,133 F |
Kod trojih kolica srednja kolica mogu nositi 0,625 F, što je više od 0,5 F koliko otpada na svaka od dvaju pravilno raspoređenih kolica.
Praktična napomena: Ako želite upotrijebiti više kolica, obično ih nemojte ravnomjerno rasporediti cijelom dužinom krila. U praksi se upotrebljavaju dva kolica postavljena blizu jedno drugome i još dva kolica također postavljena blizu jedno drugome, slično osovinama na automobilu. Točno rješenje ipak ovisi o konstrukciji vrata i raspodjeli opterećenja.
Odabir vodilice za viseća vrata
Donja vodilica sprječava bočno njihanje visećih vrata i pomaže održati glatko i stabilno kretanje. Najprije pogledajte mogućnosti vođenja, a zatim odaberite rješenje prema okviru, prostoru i načinu montaže.

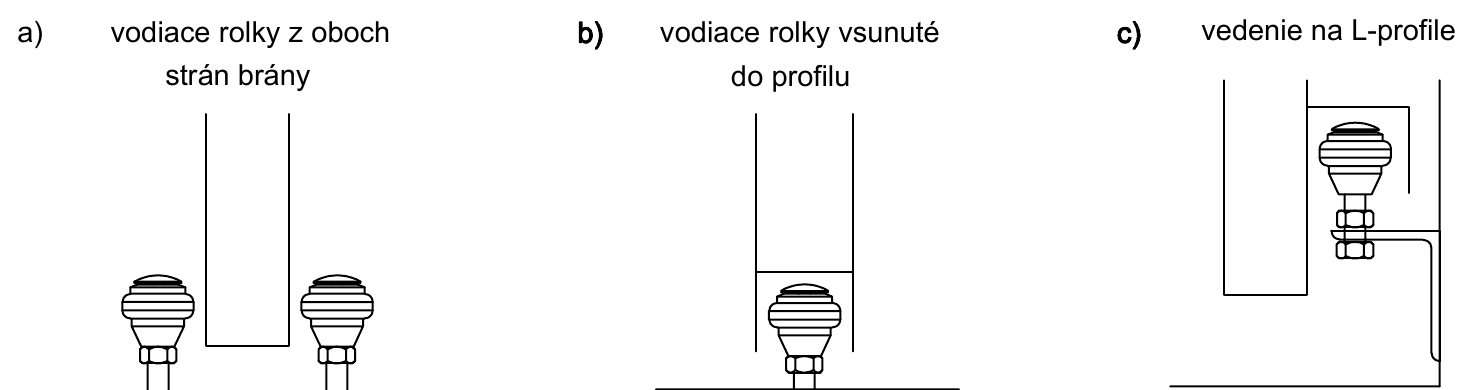

Vodeći kotačići s obje strane, kotačić umetnut u profil i vodilica na L-profilu.
Pregled dostupnih kotačića, valjaka i drugih rješenja potražite u kategoriji donjih vodilica za viseća vrata .
Za teža vrata: U donjem dijelu može se upotrijebiti tračnica za klizna vrata s tračnicom i dodati donje kotačiće. Tako se težina raspoređuje između gornje i donje vodilice, pa cijelo krilo ne visi samo na gornjem C-profilu i visećim kolicima. Takvo kombinirano rješenje treba projektirati prema težini vrata i nosivoj konstrukciji.
Vođenje u tračnici
Donja vodilica za viseća i sklopiva vrata
Pocinčana vodilica dimenzija 83 × 51 mm postavlja se duž vrata. U njezinu se utoru kreće donji vodeći zatik s ležajem.
Kotačići i valjci
Sve mogućnosti donjeg vođenja
Ovdje možete odabrati donje vodeće kotačiće, podesive valjke i rješenja za različite širine okvira visećih vrata.
Graničnici za viseća vrata
Mehanički graničnici određuju krajnje položaje i sprječavaju iskliznuće vrata iz C-profila. Graničnik se može umetnuti u C-profil ili pričvrstiti za tlo odnosno stup.
Graničnik u gornjem C-profilu

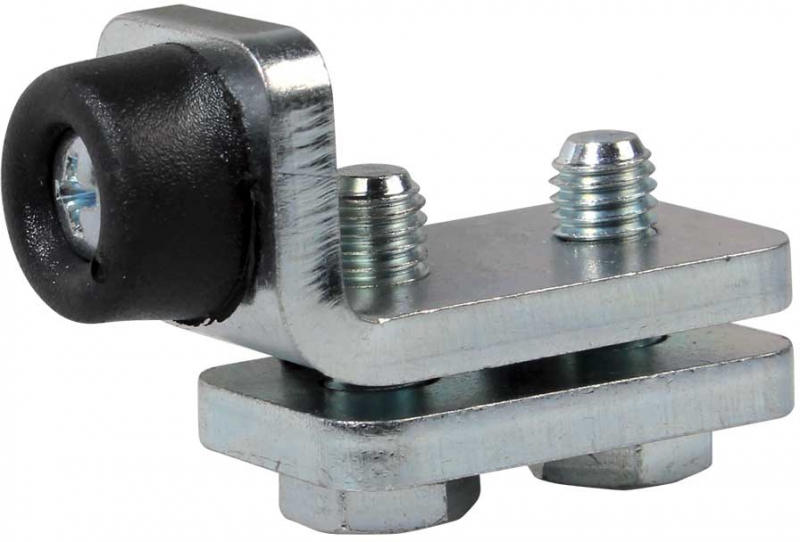

Unutarnji graničnik za C-profil visećih vrata
Postavlja se unutar gornjeg profila i ograničava kretanje kolica u krajnjem položaju.

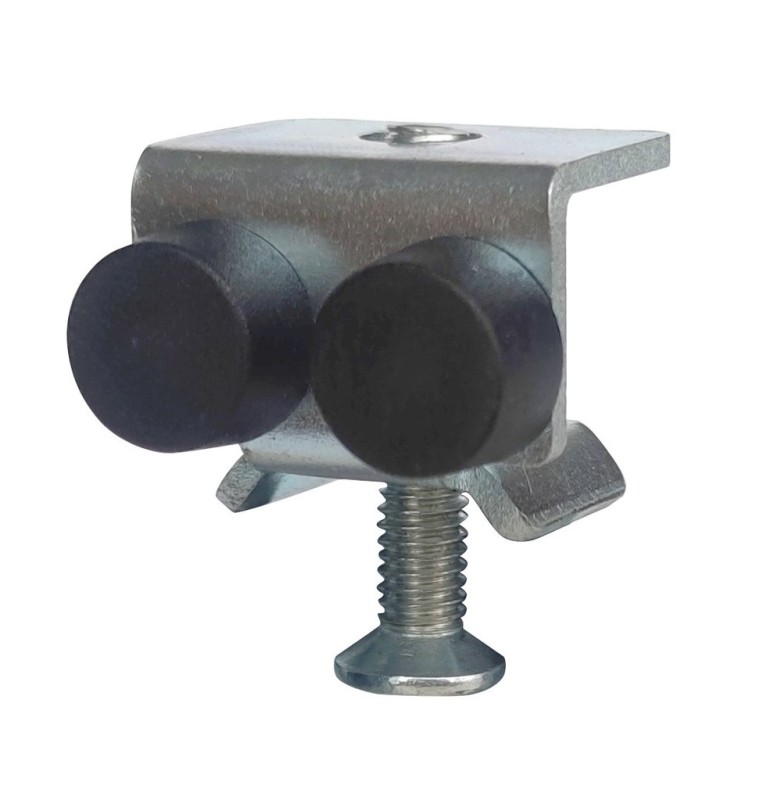

Graničnik za mali profil
Unutarnji graničnik za C-profil 34 × 31 × 2,0
Dimenzijama je predviđen za mali viseći C-profil 34 × 31 × 2,0 mm.

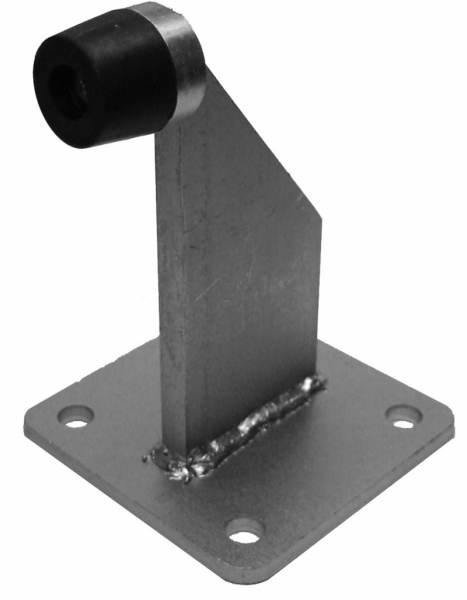

Donji graničnik ZN
Donji graničnik s postoljem
Vijcima se pričvršćuje na čvrstu podlogu i određuje položaj donjeg dijela krila.

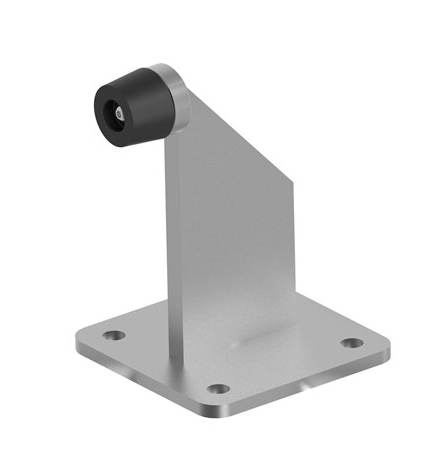

Donji graničnik INOX
Donji graničnik od nehrđajućeg čelika s postoljem
Izvedba donjeg graničnika od nehrđajućeg čelika za pričvršćivanje vijcima.
Odabir dodatne opreme – brave, kvake i rukohvati

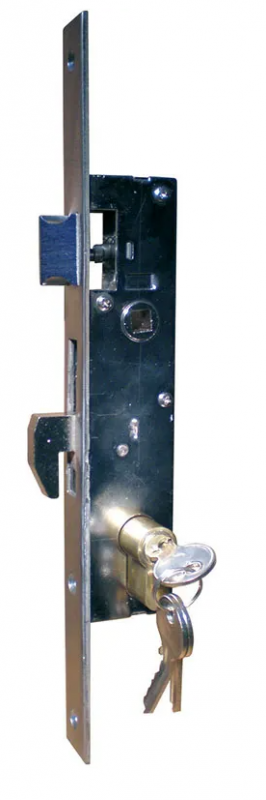

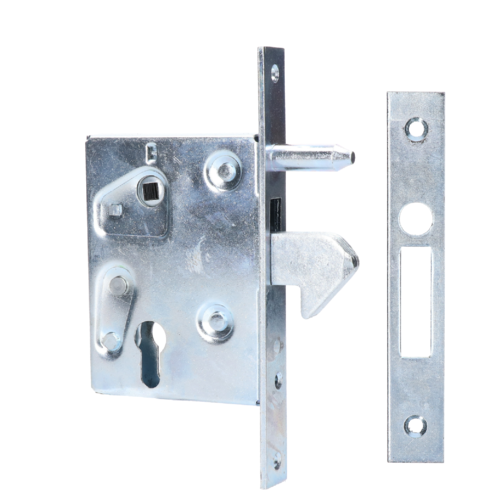

Za zaključavanje ručno upravljanih kliznih vrata upotrebljava se kuka-brava. Veličinu odaberite prema profilu okvira i željenom načinu upravljanja. Zatim uz bravu odaberite odgovarajuću kvaku ili rukohvat.
Brava od nehrđajućeg čelika

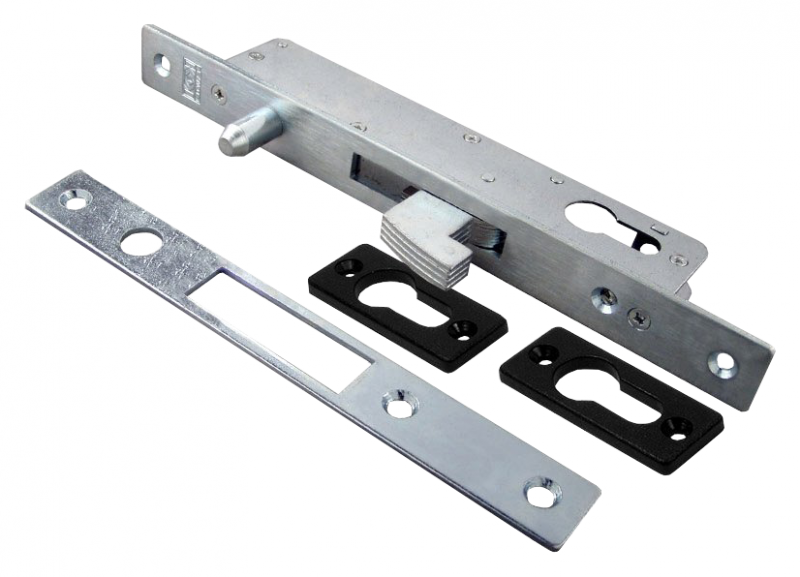

Kuka-brava od nehrđajućeg čelika ZH-09 INOX
INOX izvedba s cilindričnim uloškom za klizna i krilna vrata.

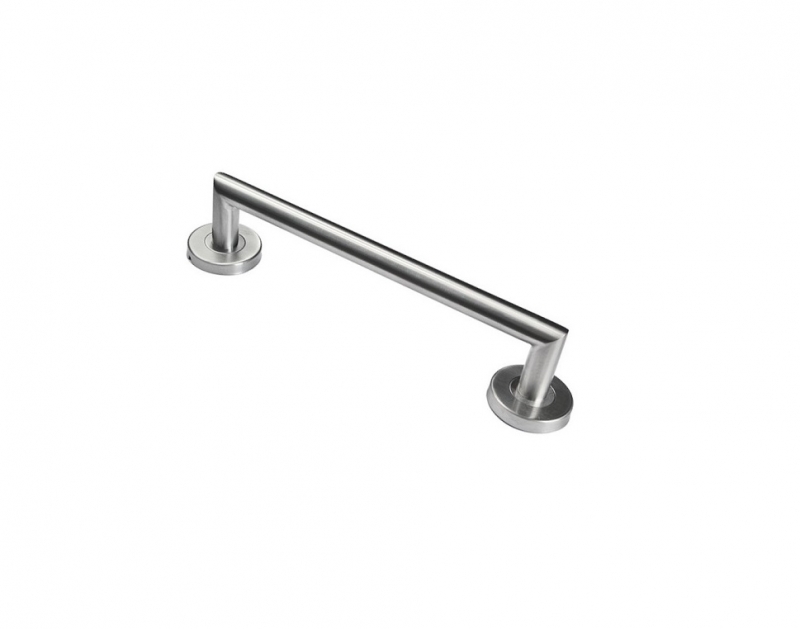

Rukohvat za vrata
Četvrtasti rukohvat od nehrđajućeg čelika 268 × 64 mm
Rukohvat za praktično ručno pomicanje visećih vrata.
Često postavljana pitanja i odgovori
1. Treba li visećim vratima tračnica za vožnju?
Kod uobičajenog visećeg sustava težinu nose gornji C-profil i kolica, a donji dio samo stabilizira krilo. Za teža vrata ipak se može projektirati kombinirano rješenje s donjim kotačićima i tračnicom za klizna vrata s tračnicom , čime se opterećenje raspoređuje između gornjeg i donjeg dijela.
2. Na kojem se razmaku montiraju nosači C-profila?
U priručniku se navodi da je najčešći razmak približno 80 do 100 cm. Stvarni razmak mora uzeti u obzir težinu krila, duljinu profila, način sidrenja i nosivost nosive konstrukcije.
3. Kako odabrati odgovarajući C-profil?
Prema dimenzijama i ukupnoj težini vrata, uključujući ispunu. Viseća kolica moraju biti namijenjena istoj dimenziji C-profila, a njihova nosivost mora odgovarati stvarnom opterećenju.
4. Ravnomjerno li se raspoređuje težina kada se upotrebljavaju tri ili četiri kolica?
Ne uvijek. Prema shemi u priručniku, kod tri kolica srednja kolica mogu nositi do 0,625 ukupnog opterećenja F. Ako upotrijebite četiri kolica, u praksi se često postavljaju u dva para blizu jedan drugome, poput osovina na automobilu, a ne ravnomjerno cijelom dužinom krila. Točan raspored ovisi o konstrukciji vrata i raspodjeli opterećenja.
5. Koja je izvedba donje vodilice najprikladnija?
Ovisi o okviru i prostoru uz vrata. Mogu se upotrijebiti kotačići s obje strane okvira, kotačić vođen u donjem profilu, donja vodilica ili vođenje pomoću L-profila. Važno je da vodilica stabilizira krilo bez nepotrebnog trenja.
6. Čemu služe krajnji graničnici?
Određuju otvoreni i zatvoreni položaj te sprječavaju iskliznuće kolica iz C-profila. Graničnik se može postaviti u C-profil ili pričvrstiti za tlo odnosno stup.
Primjeri konstrukcije visećih vrata
Crteži su zakrenuti u prirodan položaj. Pregled je prilagođen stupcu srednje širine; klikom se otvara puna razlučivost sa svim kotama.

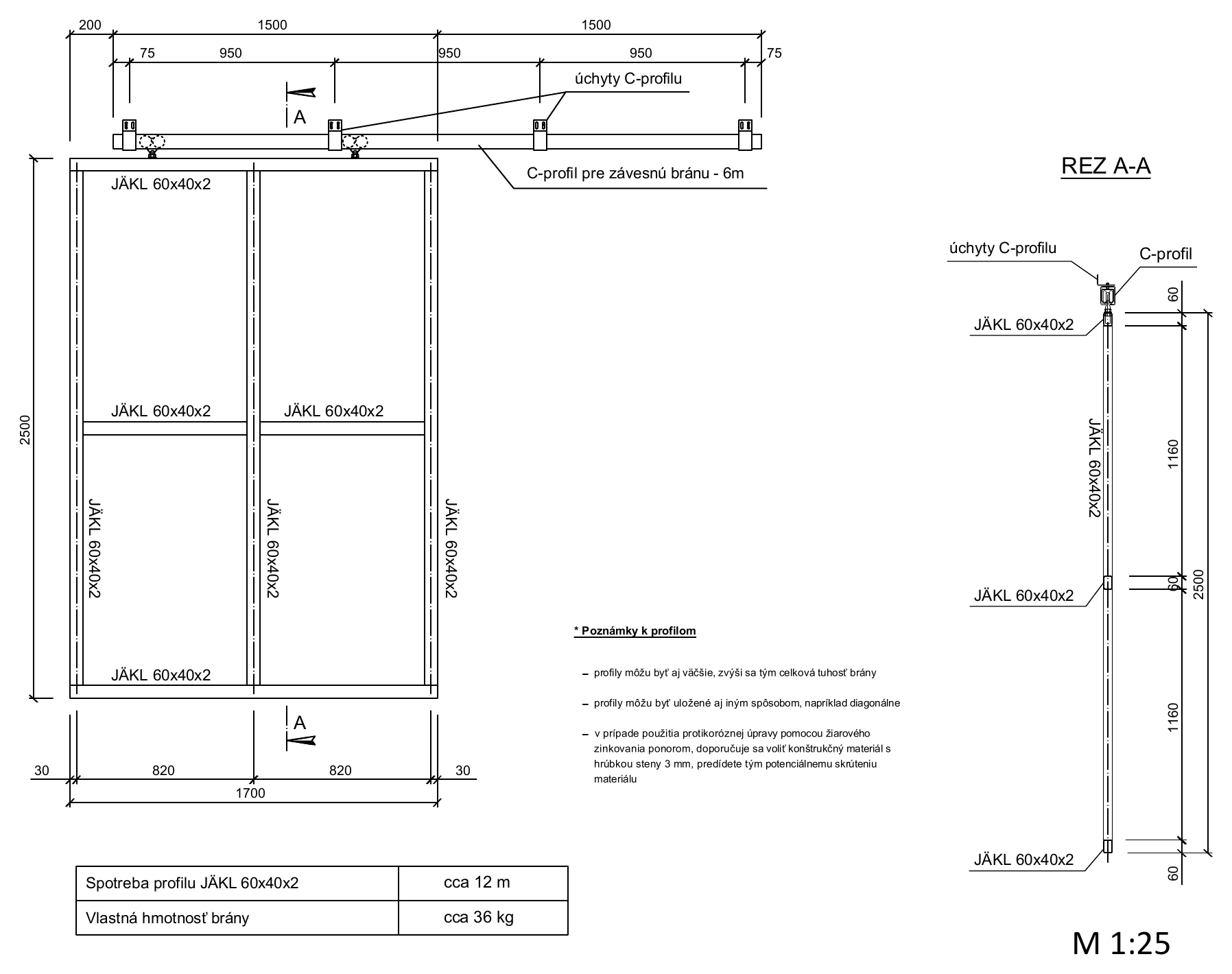

Viseća vrata sa svijetlim otvorom 1,5 × 2,5 m
- Okvir 1 700 × 2 500 mm
- Profil JÄKL 60 × 40 × 2 mm
- Potrošnja profila cca 12 m
- Vlastita težina cca 36 kg

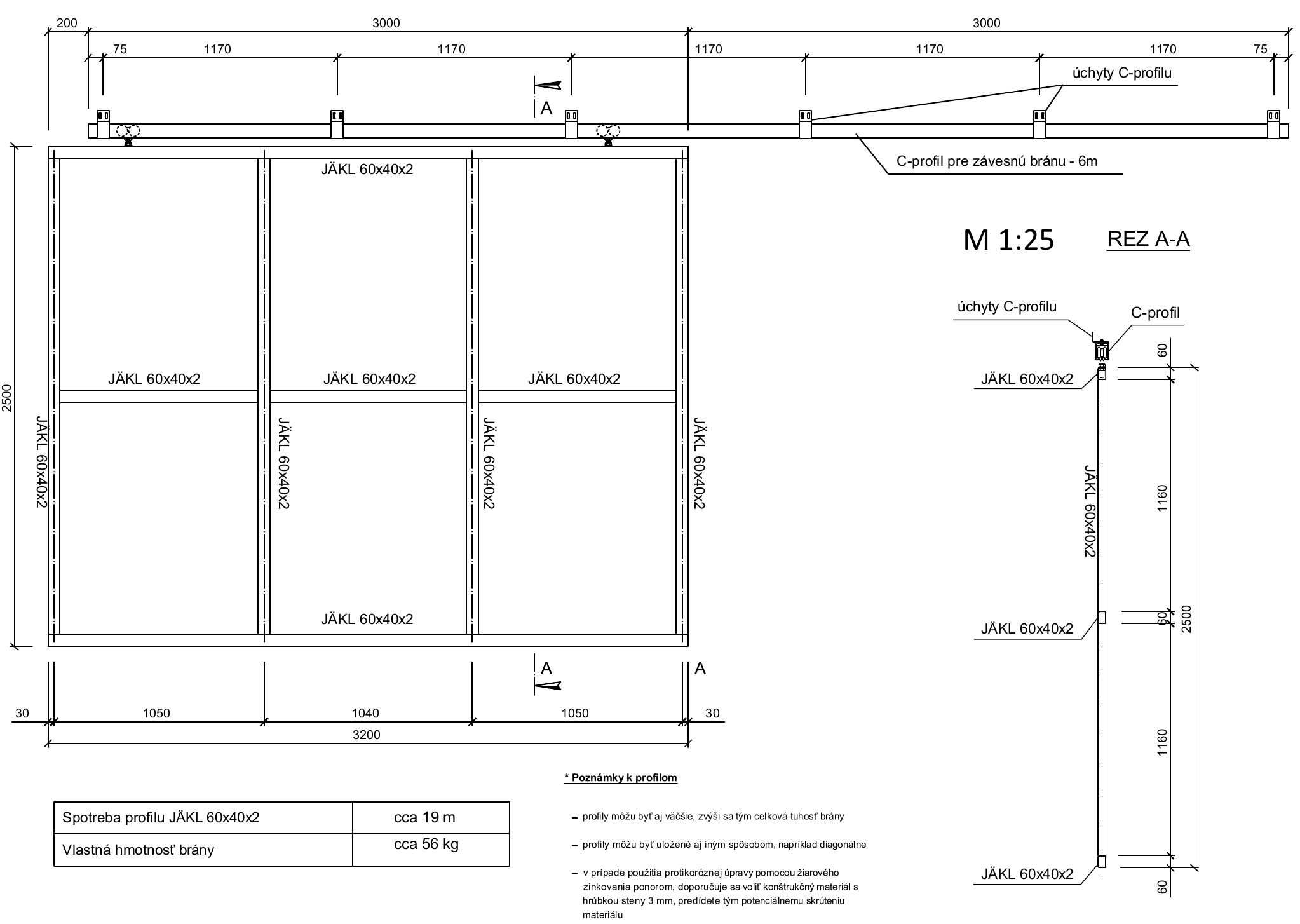

Viseća vrata sa svijetlim otvorom 3,0 × 2,5 m
- Okvir 3 200 × 2 500 mm
- Profil JÄKL 60 × 40 × 2 mm
- Potrošnja profila pribl. 19 m
- Vlastita težina pribl. 56 kg

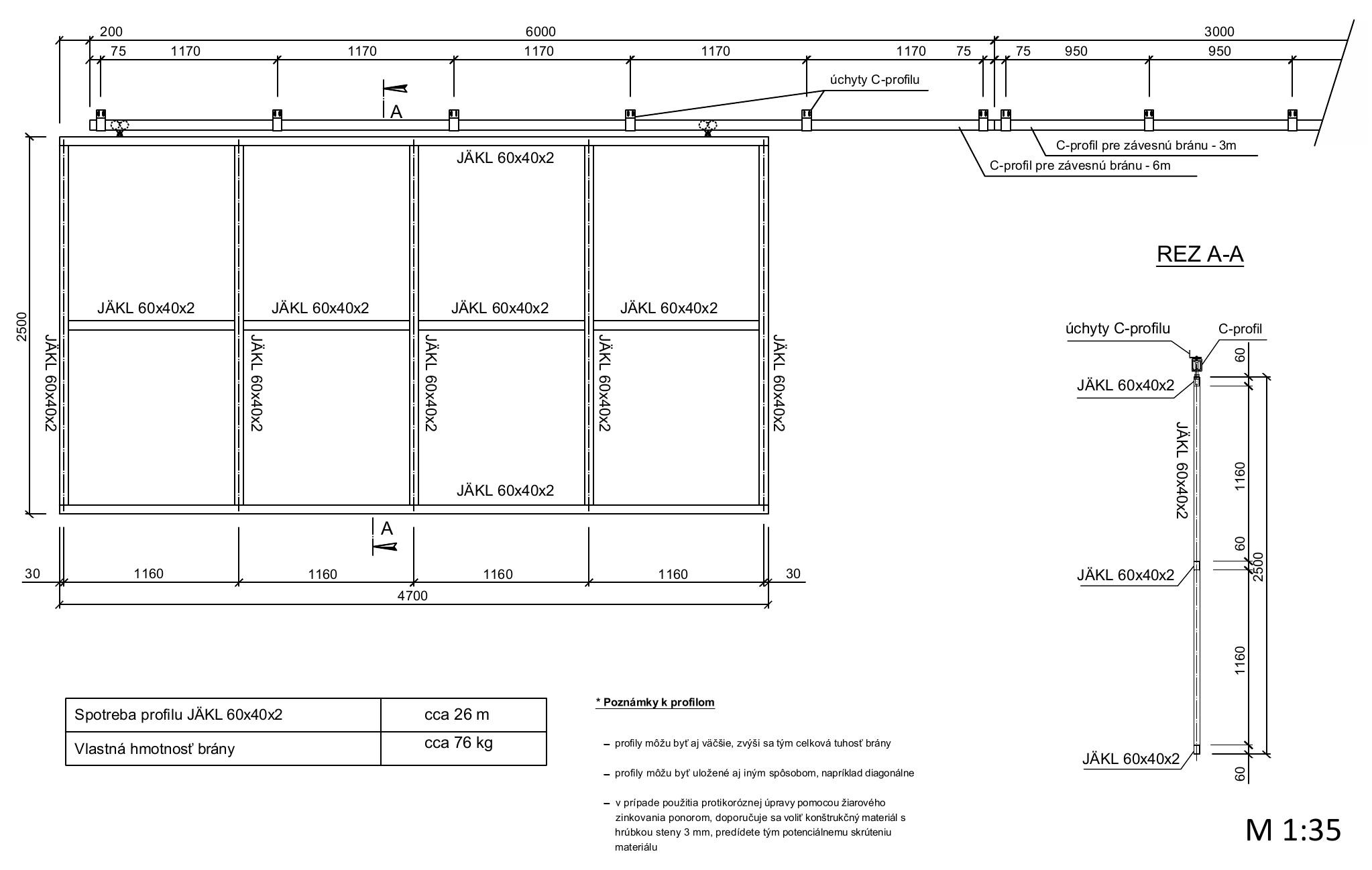

Konzolna vrata sa svijetlim otvorom 4,5 × 2,5 m
- Okvir 4 700 × 2 500 mm
- Profil JÄKL 60 × 40 × 2 mm
- Potrošnja profila pribl. 26 m
- Vlastita težina pribl. 76 kg

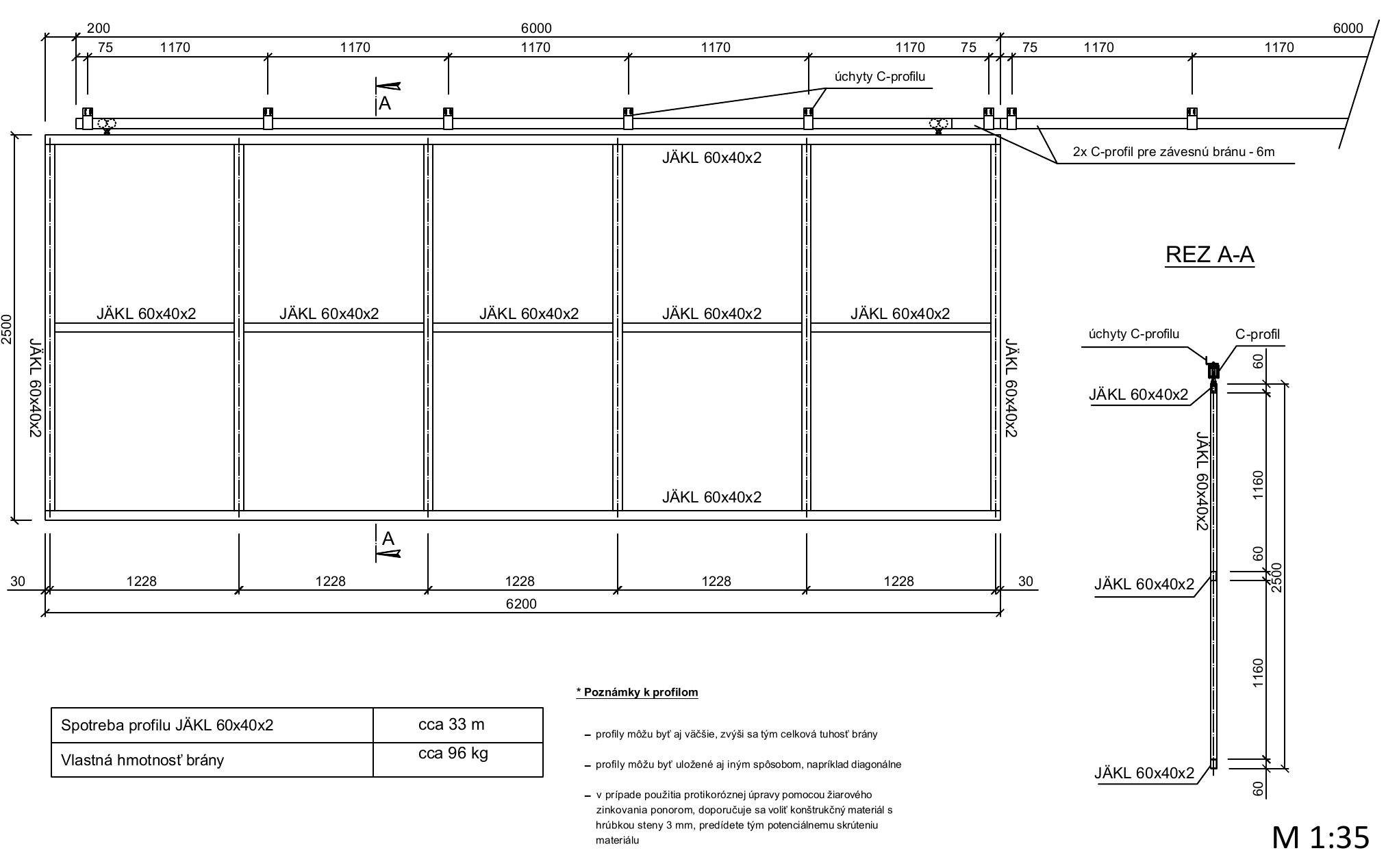

Konzolna vrata sa svijetlim otvorom 6,0 × 2,5 m
- Okvir 6 200 × 2 500 mm
- Profil JÄKL 60 × 40 × 2 mm
- Potrošnja profila pribl. 33 m
- Vlastita težina pribl. 96 kg
Napomena o profilima: Profili mogu biti većih dimenzija ili postavljeni na drukčiji način, primjerice dijagonalno. Za vruće pocinčavanje uranjanjem priručnik preporučuje konstrukcijski materijal debljine stijenke 3 mm kako bi se smanjio rizik od uvijanja. Kod drukčijeg rješenja može se upotrijebiti i profil s tanjom stijenkom, ako to nakon tehničke procjene odgovara dimenzijama, težini i krutosti konkretnih vrata.
Navedene dimenzije služe samo kao primjer. Konzolna vrata mogu se izraditi i u drugim dimenzijama, a konstrukcija zavariti od profila drukčijih dimenzija. Za nestandardne dimenzije ili veću težinu ispune preporučujemo provjeriti profil, broj kolica i način sidrenja u skladu s konkretnom situacijom.
Naručivanje i savjetovanje
» Zatražite savjet o tehničkom rješenju
Ako niste pronašli informaciju koju tražite, kontaktirajte nas. Pomoći ćemo vam pri odabiru C-profila, nosača, kolica, donje vodilice i dodatne opreme za konzolna vrata.
Podaci koji su nam potrebni kako bismo odabrali odgovarajuće proizvode
- svijetla širina i visina otvora,
- dimenzije cijelog krila i procjena težine s ispunom,
- fotografija ili skica mjesta na koje će se pričvrstiti C-profil,
- informacija o tome kako želite riješiti donju vodilicu.
Tehnička napomena: Navedeni primjeri služe samo kao orijentacija i ne zamjenjuju stručnu procjenu konkretne nosive konstrukcije, načina sidrenja i uvjeta montaže.
Izradio ing. Ján Kubíček.
Posljednje ažuriranje: 16. 9. 2026.
