Elektronika za vrata: Čemu služe sve komponente?
Pregled nužne i dodatne elektronike
Automatizacija vrata počinje motorom, ali tu ni izbliza ne završava. Za ispravan rad vrata potrebno je još nekoliko komponenti. Neke su sastavni dio pakiranja, druge proširuju funkcije motora, a neke su opcionalne.
Elektronika za motore za vrata
Svaka komponenta motora ima svoju svrhu. Odvojite vrijeme za proučavanje pojedinih komponenti i upoznajte se s funkcijama svake od njih.
| Elektronika za motore za klizna vrata | Detalj | ||
|---|---|---|---|
 |
Samostalni motor za klizna vrata | Detalj  |
|
|
Na prvom je mjestu, naravno, sam motor. Elektromehanički motor Nice s upravljačkom jedinicom, koji upravlja cjelokupnom automatizacijom vrata. |
|||
 |

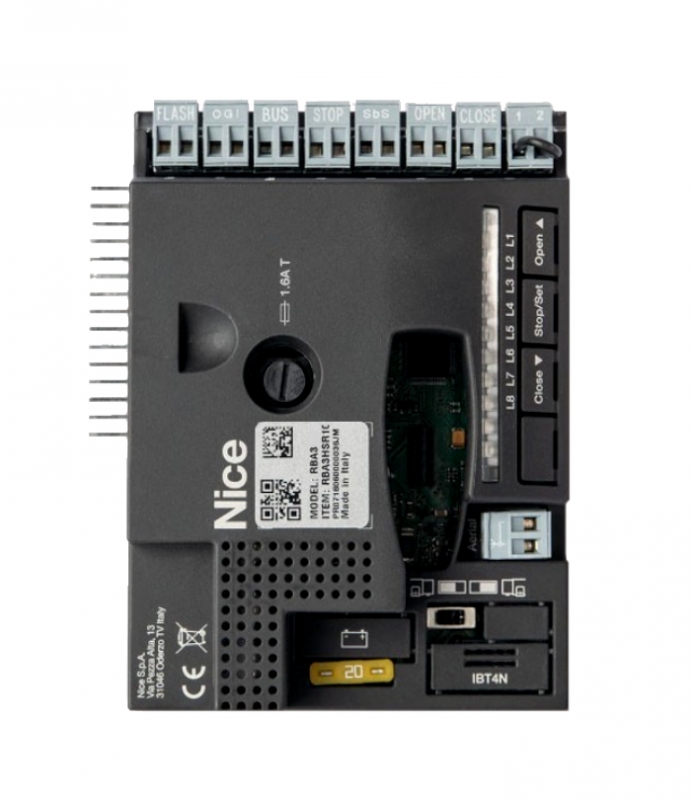

Upravljačka jedinica | Detalj |
|
|
Upravljačka jedinica sastavni je dio svakog motora za klizna vrata.. Ugrađena je izravno u motor, zato je nemojte tražiti u kutiji. Na upravljačku jedinicu priključuju se prijamnik i ostala dodatna elektronika. |
|||
 |
Prijamnik | Detalj |
|
|
Prijamnik služi za primanje radijskog signala s daljinskih upravljača (odašiljača). Prijamnik prima signal s daljinskog upravljača, dekodira ga i šalje naredbu upravljačkoj jedinici. Pozor: Neke upravljačke jedinice već imaju ugrađen prijamnik pa on možda nije uključen u pakiranje.. Postoje različiti prijamnici: klasični za obične daljinske upravljače, Wi-Fi prijamnik za mobilne aplikacije ili GSM prijamnik za upravljanje mobitelom. |
|||
 |
Daljinski upravljač (odašiljač) | Detalj |
|
|
Daljinski upravljač (koristi se i naziv odašiljač) je uređaj koji komunicira s prijamnikom. Udaljenost na kojoj ta dva uređaja mogu komunicirati određuju sam prijamnik i antena. Daljinski upravljači dolaze u različitim oblicima, veličinama i bojama te nude različite funkcije.. Ovisno o broju tipki, možete upravljati jednakim brojem vrata (motora) ili različitim tipkama slati različite naredbe vratima. Upravljači su međusobno kompatibilni ovisno o načinu kodiranja. Najjednostavnije je kupiti isti daljinski upravljač kakav već imate. Rado ćemo vam pomoći pri provjeri kompatibilnosti i kupnji novog upravljača. |
|||
 |
Sigurnosne fotoćelije | Detalj |
|
|
Sigurnosne fotoćelije postavljaju se sa svake strane prolaza. One stvaraju infracrvenu zraku, koja se prekida, primjerice, prolaskom automobila ili pješaka te šalje signal motoru da treba zaustaviti kretanje vrata, odnosno spriječiti njihovo otvaranje. |
|||
 |
Signalna svjetiljka | Detalj |
|
|
Signalna svjetiljka, odnosno upozoravajuća lampa, ima tri važne funkcije - 1) služi kao svjetlosna signalizacija tijekom otvaranja/zatvaranja vrata, 2) ima ugrađenu antenu za veći domet daljinskih upravljača i 3) može dijagnosticirati kvarove na motoru, a zatim ih signalizira treperenjem i brojem treptaja pokazuje o kakvom se problemu radi. Zahvaljujući ovoj signalnoj svjetiljci možete povećati domet upravljača na približno 150 metara (s početnih 20 metara) i brže prepoznati kvar na motoru. |
|||
 |

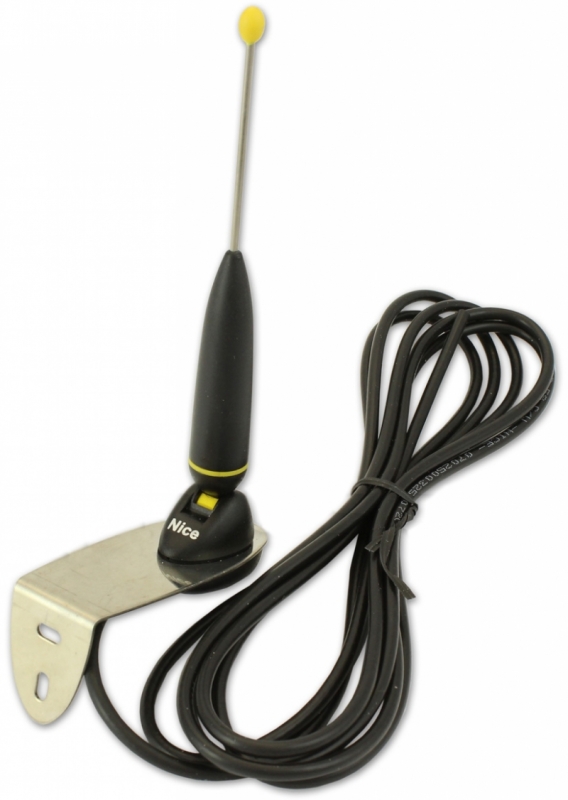

Vanjska antena | Detalj |
|
|
Vanjska antena povećava domet daljinskih upravljača na približno 150 metara (s početnih 20 metara). Možete je upotrijebiti ako nemate signalnu svjetiljku ili je iz bilo kojeg razloga ne želite, a ipak trebate povećati domet daljinskog upravljača. |
|||
 |

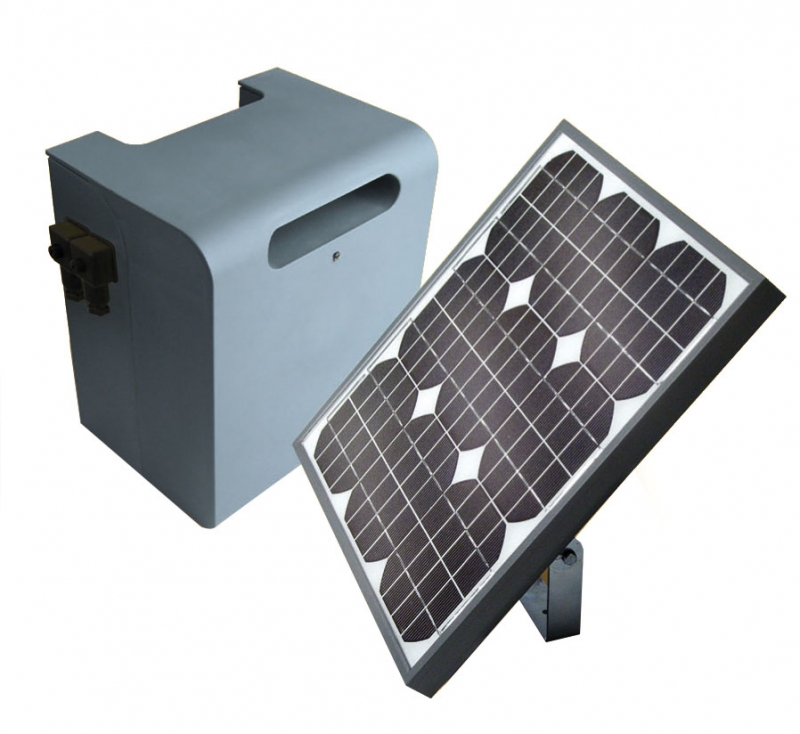

Rezervni izvori napajanja | Detalj |
|
|
Motor je elektronički uređaj i neće raditi ako nema električne energije. U tom slučaju motor ostaje blokiran i ne možete ga pomaknuti rukom. U pakiranju se, međutim, nalaze ključevi za deblokiranje, a možete dokupiti i rezervni izvor napajanja koji pri nestanku struje može omogućiti još nekoliko ciklusa (približno 10). Rezervni izvor napajanja može biti akumulatorska baterija, koja se kontinuirano puni iz električne mreže, ili čak solarni panel. |
|||
