Imam malo prostora za samonosna klizna vrata. Koje su moje mogućnosti?
Nemate dovoljno prostora uz ogradu za otvaranje samonosne klizne kapije? Važno je nedostaje li prostor za protutežni prepust, za cijelo krilo ili se kapija pri otvaranju mora skretati iza ugla. Ovisno o tome, možete odabrati odgovarajuće rješenje.
Brzi odabir prema vašem zemljištu
Bez tračnice u prolazu
- Nedostaje prostor za prepust: Intelligate.
- Krila se trebaju uvlačiti jedno uz drugo: teleskopska samonosna klizna kapija.
- Imate prostora s obje strane ulaza: dvije protukretne kapije.
S tračnicom u prolazu
- Cijelo krilo stane, ali nema prostora za prepust: klasična klizna kapija s tračnicom.
- Trebate kraći prostor za otvaranje: teleskopska klizna kapija s tračnicom.
- Kapija se treba skretati iza ugla: lučna kapija Radius.
Druga je mogućnost smanjiti potrebnu širinu prolaza. Objašnjenje prepusta i okvirni izračun pronaći ćete u odjeljku Koliko prostora treba klasičnoj samonosnoj kliznoj kapiji.
Što prvo izmjeriti
- Širinu prolaza: slobodni otvor koji kapija treba osloboditi kada se otvori.
- Prostor za otvaranje: udaljenost od ruba prolaza do najbliže prepreke. Izmjerite i lijevu i desnu stranu.
- Prostor uz ogradu: kod teleskopske kapije mora biti mjesta i za krila složena jedno uz drugo.
- Oblik i površina zemljišta: Označite kut, nagib, niske zidove i mjesta kojima može prolaziti tračnica.
Samonosna rješenja bez tračnice u prolazu
1. Samonosna klizna kapija s kratkim prepustom Intelligate
Kada je razmotriti: želite samonosnu kapiju, ali više nemate mjesta za uobičajeni protutežni prepust.
Intelligate koristi posebna teleskopska kolica i drukčiju raspodjelu sila. Zahvaljujući tome, samonosna kapija može imati znatno kraći prepust, a i dalje raditi bez tračnice u prolazu.
Što uzeti u obzir: Konkretan sklop odaberite prema širini prolaza, težini kapije i dimenzijama potrebnima za potpuno otvaranje.
2. Teleskopska samonosna klizna kapija
Kada je razmotriti: trebate skratiti prostor potreban za otvaranje, a želite zadržati prolaz bez tračnice.
Kapiju čine dva ili tri samonosna krila. Pri otvaranju pomiču se istodobno i uvlače jedno uz drugo na jednu stranu. Time se potreban prostor skraćuje u odnosu na uobičajenu jednodijelnu samonosnu kapiju.
Što uzeti u obzir: Potrebno vam je mjesta i za prepuste, nosiva kolica i preklapanje pojedinih krila. Teleskopski prijenos mora uskladiti njihovo kretanje. Dimenziju potrebnu za otvaranje odredite prema nacrtu odabranog kompleta, a ne jednostavnim dijeljenjem širine prolaza brojem krila.
Pogledajte komplete i komponente za teleskopsku samonosnu kliznu kapiju
3. Dvije protukretne samonosne klizne kapije
Kada ih razmotriti: na jednoj strani nemate dovoljno prostora, ali možete iskoristiti prostor s obje strane ulaza.
Prolaz podijelite između dvije samonosne kapije. Jedna se otvara ulijevo, a druga udesno. Ako su ravnomjerno podijeljene, svaka zatvara polovicu prolaza.
Što uzeti u obzir: Svaka kapija treba vlastiti prepust, nosiva kolica i temelj. Za automatizaciju odaberite pogone koji podržavaju sinkronizaciju protukretnih kapija te provjerite shemu povezivanja za konkretne modele.
Rješenja s tračnicom u prolazu
4. Klasična klizna kapija s tračnicom
Kada je razmotriti: uz prolaz stane cijelo krilo, ali više nema prostora za protutežni prepust samonosne kapije.
Kapija se pomiče na kotačićima po tračnici pa joj nije potreban protutežni prepust. Međutim, pri otvaranju se cijelo krilo i dalje pomiče u ravnoj liniji.
Što uzeti u obzir: Tračnica prolazi kroz prolaz i duž putanje otvaranja. Dimenziji krila dodajte prostor za vodilice, graničnike i ugradnju prema konkretnom projektu.
Pogledajte tračnice, kotačiće i komplete za klizne kapije s tračnicom
5. Teleskopska klizna kapija s tračnicom
Kada je razmotriti: nemate mjesta za otvaranje cijelog krila, a odgovara vam tračnica u prolazu.
Dva, tri ili četiri krila pri otvaranju uvlače se jedno uz drugo. Za razliku od teleskopske samonosne kapije, nose ih kotačići koji se kreću po tračnicama, pa nisu potrebni samonosni protutežni prepusti.
Što uzeti u obzir: Osim duljine potrebne za otvaranje, potreban vam je prostor za paralelno postavljena krila i njihove vodilice. Veći broj dijelova može skratiti sklop u otvorenom položaju, ali znači više komponenti i složeniju montažu. Točne dimenzije odredite prema nacrtu odabranog kompleta.
Odaberite komponente prema broju dijelova: dvodijelna, trodijelna ili četverodijelna teleskopska klizna kapija s tračnicom.
Pogledajte sve komplete i komponente za teleskopsku kliznu kapiju s tračnicom

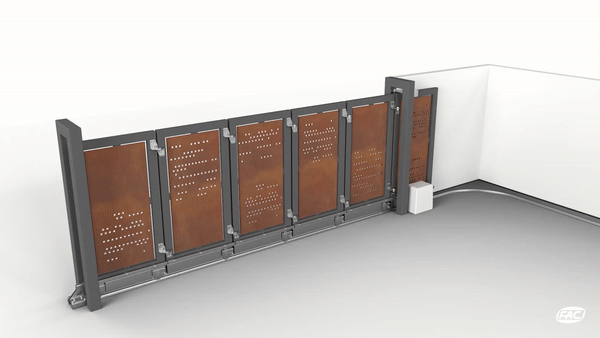

6. Lučna klizna kapija s tračnicom Radius
Kada je razmotriti: kapija se ne može otvarati ravno uz ogradu, ali može skrenuti iza ugla prema unutrašnjosti zemljišta.
Radius se sastoji od više segmenata spojenih šarkama. Pri otvaranju prate zakrivljenu tračnicu i postupno skreću u luk. Za razliku od teleskopske kapije, dijelovi se ne slažu jedan uz drugi, nego se kreću jedan za drugim duž putanje tračnice.
Što uzeti u obzir: Cijela putanja, uključujući luk i prostor iza njega, mora biti slobodna. Polumjer tračnice određuje prikladnu duljinu segmenata te odabir kotačića i vodilica.
7. Smanjenje potrebne širine prolaza
Ako vam odgovara uži ulaz, građevinskim zahvatom možete smanjiti otvor, primjerice produljenjem ograde. Kapija tada zatvara manju širinu i treba joj manje prostora za otvaranje.
Druga je mogućnost ostaviti otvor i projektirati kapiju koja ga neće cijelog osloboditi. U tom slučaju računajte samo sa stvarno slobodnom širinom. Krilo ni njegovo sidrenje ne smiju ometati putanju prolaska vozila.
Ostale često razmatrane situacije pri izradi klizne kapije
Koliko prostora treba klasičnoj samonosnoj kliznoj kapiji
Samonosna klizna kapija, osim dijela koji pokriva prolaz, ima i protuutežna zona. Taj dio ostaje uz prolaz i omogućuje raspored nosivih kolica. Zato je ukupna duljina krila veća od širine samog ulaza.
Protuutežna zona i razmak između kolica utječu na opterećenje nosivog sustava i lakoću kretanja. Njihove dimenzije odaberite prema korištenom okovu, širini prolaza, težini i konstrukciji vrata. Sam jači pogon neće riješiti nepravilno projektiranu mehaniku.
Orijentacijski primjer za prolaz širine 4 m: uz koeficijent 1,4 i dodatak od 0,2 m ukupna duljina krila iznosi 4 m × 1,4 + 0,2 m = 5,8 m. Ovo je ilustrativni izračun za klasična samonosiva vrata, a ne montažna dimenzija za svaki sklop. Nemojte ga primjenjivati na Intelligate ni na teleskopska rješenja.
Prije izrade usporedite raspoloživi prostor s nacrtom konkretnog kompleta. Uzmite u obzir preklapanje kod stupova, vodilicu, graničnike i pogon.
Pomoći ćemo vam odabrati odgovarajuće rješenje
Pripremite skicu sa širinom prolaza, slobodnim prostorom s obje strane i preprekama. Dodajte fotografiju ulaza, planiranu ispunu i približnu težinu vrata, ako je znate. Na temelju tih podataka možemo usporediti odgovarajuće sustave i potrebne komponente.
