Aluminijski pričvrsni profil za lamele, UT oblika, širine 50 mm, antracit RAL7016 sa strukturom
NOVO| Dostupnost proizvoda: | na zalihi | Robu standardno otpremamo u roku od 24 sata. |
|---|
na zalihi
58,61 € s PDV-om
| Duljina [m] | Težina |
|---|---|
| 6m +/- 5mm | 3,73 kg |
na zalihi
29,31 € s PDV-om
| Duljina [m] | Težina |
|---|---|
| 3m +/- 5mm | 1,87 kg |
na zalihi
19,54 € s PDV-om
| Duljina [m] | Težina |
|---|---|
| 2m +/- 5mm | 1,24 kg |
Opis proizvoda Aluminijski pričvrsni profil za lamele, UT oblika, širine 50 mm, antracit RAL7016 sa strukturom
Aluminijski pričvrsni profil za ogradne lamele ima oblik UT, s antracitnom površinskom obradom RAL7016 sa strukturom, odnosno prikladan je za montažu ispred stupova na vratima, ogradi ili drugom otvoru. Vanjska širina profila iznosi 50 mm, istak iznosi 44 mm a duljina 2 m, 3 m ili 6 m.
- Kompatibilnost pričvrsnog profila
- Način montaže s paralelogramskom lamelom
- Način montaže sa žaluzijskom lamelom
- Način montaže s lamelom u obliku kapljice
- Površinska obrada
- Tehnička svojstva
Na vanjskoj strani profila nalaze se udubljeni utori za precizno pozicioniranje vijaka u vodoravnom smjeru. Idealni su samorezni vijci od nehrđajućeg čelika DIN 7981 s poluokruglom glavom 3,5x19 mm.
Prednost UT profila jest mogućnost montaže ispune vrata bez zavarivanja; izbočeni T-dio profila može se pričvrstiti vijcima za stup ili okvir konstrukcije.
KOMPATIBILNOST PRIČVRSNOG PROFILA:
Profil je prikladan za postavljanje pod kutom sljedećih modela lamela:
- aluminijska paralelogramska lamela
- aluminijska žaluzijska lamela (debljine stijenke 1,6 i 2 mm)
- kapljica
Kompatibilni modeli:
- aluminijska paralelogramska lamela antracitne boje, teksturirane površine, (dakle ista kao pričvrsni profil)
- aluminijska paralelogramska lamela antracitne boje s glatkom površinom,
- aluminijska žaluzijska lamela debljine stijenke 1,6 mm, bez površinske obrade
- aluminijska žaluzijska lamela debljine stijenke 2 mm, bez površinske obrade
- aluminijska lamela u obliku kapljice, bez površinske obrade
- aluminijska lamela u obliku slova Z, bez površinske obrade
Realistična fotografija UT profila:

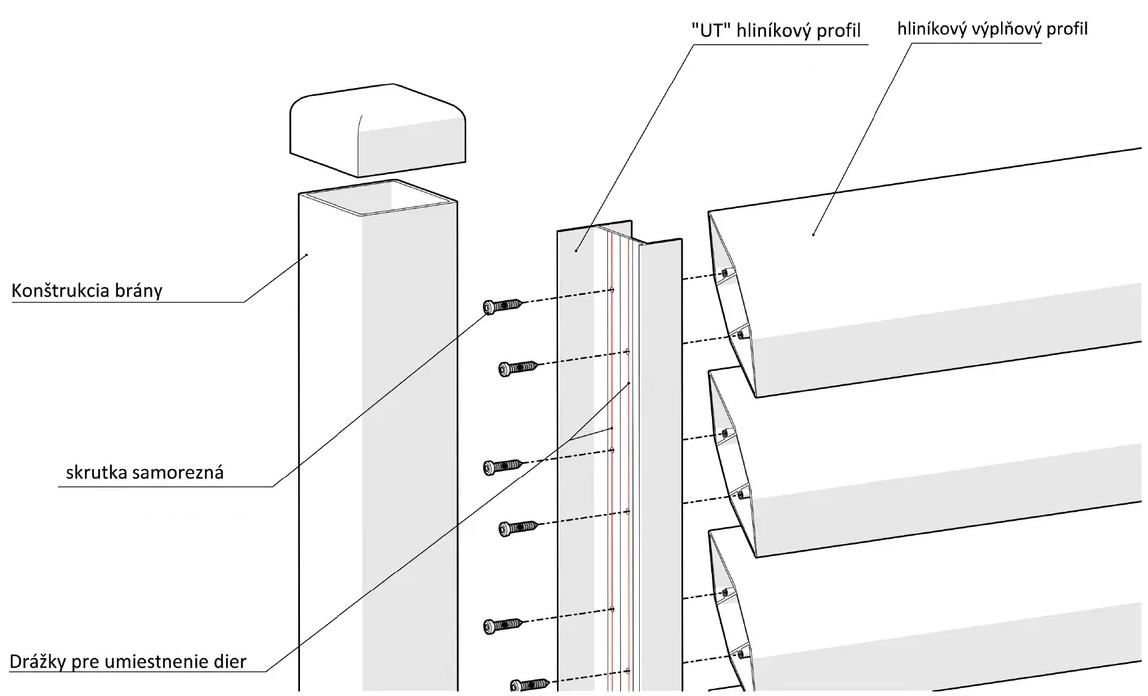

NAČIN MONTAŽE ALUMINIJSKE PARALELOGRAMSKE LAMELE:
U pričvrsnom UT profilu unaprijed su oblikovani utori; u središnjem utoru možete izbušiti rupe za vijke. Unutar šuplje lamele, sa svake bočne strane, nalaze se vodilni utori u koje se pričvršćuje vijak. Pri montaži pod kutom ti vodilni utori osiguravaju jednak nagib pojedinačnih lamela i pravilan nagib uzorka. Na pričvrsnom profilu dovoljno je izmjeriti razmake između lamela kako biste oblikovali željeni uzorak – proziran ili neproziran. Razmak između dvaju unutarnjih vodilnih utora u lameli u kosom položaju iznosi 15 mm. Preporučeni razmak od donjeg ruba pri postavljanju prve lamele iznosi 42 mm.
Paralelogramska ogradna lamela antracitne boje s teksturom, zajedno s pričvrsnim UT profilom iste boje i površinske obrade stvaraju ujednačen, moderan izgled vaših ograda, vrata i vratnica.
 |
 |
 |
 |

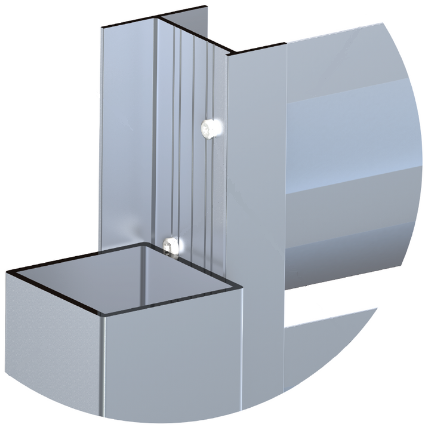

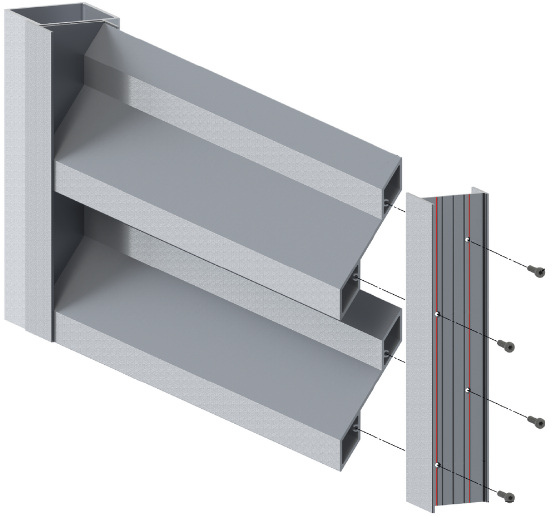

NAČIN MONTAŽE ALUMINIJSKE ŽALUZIJSKE LAMELE:
U pričvrsnom UT profilu unaprijed je oblikovano 5 utora. Pri montaži žaluzijskih lamela za bušenje rupa za vijke koristimo utore na rubovima (razmak između njih iznosi 24 mm). Unutar šuplje lamele, u pregibu, nalaze se vodilni utori u koje se pričvršćuje vijak. Pri montaži pod kutom ti vodilni utori osiguravaju jednak nagib pojedinačnih lamela i pravilan nagib uzorka. Na pričvrsnom profilu potrebno je izmjeriti razmake između lamela kako biste oblikovali željeni uzorak – proziran ili neproziran. Razmak između dvaju unutarnjih vodilnih utora u lameli u kosom položaju iznosi 49 mm. Visina lamele u kosom položaju iznosi 108 mm.
 |
 |
 |
 |

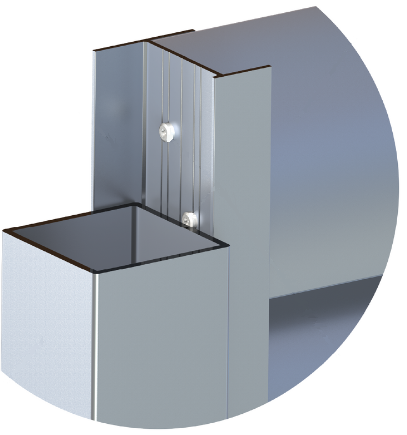

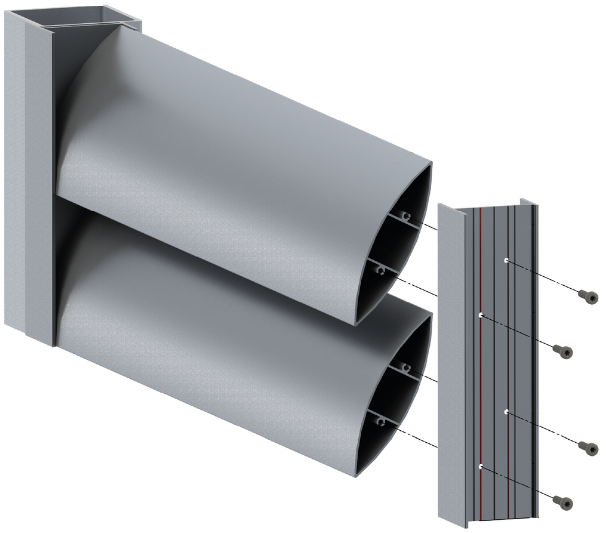

NAČIN MONTAŽE ALUMINIJSKE LAMELE U OBLIKU KAPLJICE:

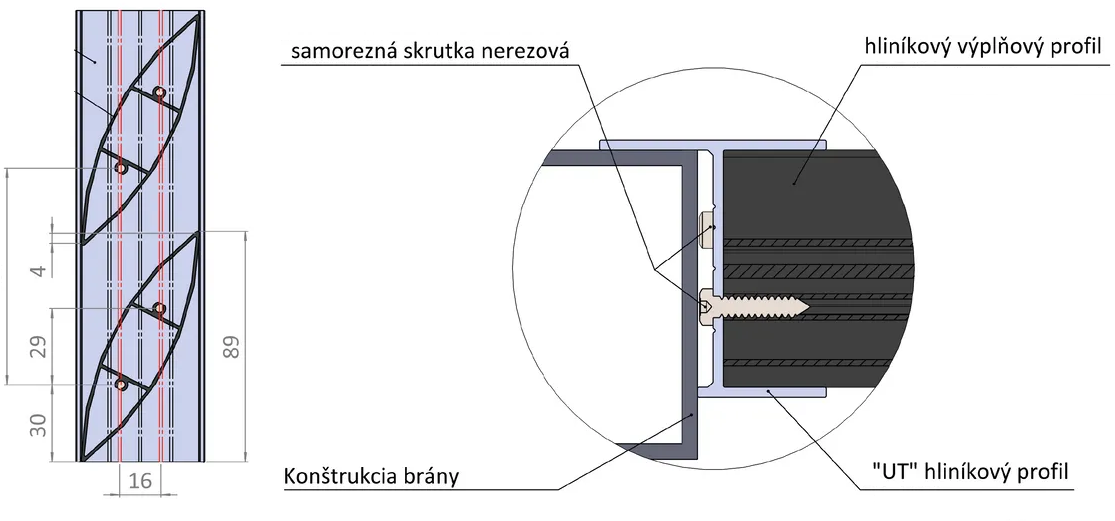

U pričvrsnom UT profilu unaprijed je oblikovano 5 utora: jedan središnji i po dva utora s njegove lijeve i desne strane. Za aluminijsku lamelu u obliku kapljice koriste se dva utora pored središnjeg, odnosno drugi utor od desnog i drugi utor od lijevog ruba. Razmak između njih iznosi 16 mm.
Unutar šuplje lamele kroz sredinu prolaze vodilni utori u koje se pričvršćuje vijak. Pri montaži pod kutom ti vodilni utori osiguravaju jednak nagib pojedinačnih lamela i pravilan nagib uzorka. Na pričvrsnom profilu dovoljno je izmjeriti razmake između lamela kako biste oblikovali željeni uzorak – proziran ili neproziran. Razmak između dvaju unutarnjih vodilnih utora u lameli u kosom položaju iznosi 29 mm. Visina lamele postavljene ukoso u pričvrsnom profilu iznosi 89 mm.
 |
 |
 |
 |
POVRŠINSKA OBRADA
Općenito, aluminij je izvrstan materijal otporan na koroziju i vremenske uvjete te ima dug vijek trajanja. Pričvrsni profil izrađen je od aluminija norme EN AW-6060 T66 i isporučuje se s antracitnom površinskom obradom RAL 7016 s teksturom.
Profil je površinski obrađen teksturiranim praškastim lakom. Nakon nanošenja, praškasta boja dodatno se peče u peći. Za premazivanje se koristi mat termoreaktivna praškasta boja s certifikatom Qualicoat, na bazi poliesterskih smola namijenjena za vanjsku uporabu.
Ova površinska obrada odlikuje se dugim vijekom trajanja, otpornošću na UV zračenje i žućenje. Namijenjena je za uporabu u građevinarstvu, gdje su postojanost nijanse i sjaja od ključne važnosti.
Upozorenje
Tehnologija proizvodnje zahtijeva da se na krajevima profila s praškastim premazom ostavi približno 1 cm profila sa svake strane za pričvršćivanje tijekom lakiranja. Na krajevima profila nalazi se mala rupa, što treba uzeti u obzir. Ta rupica ne smeta pri montaži, no po potrebi se kraj može jednostavno odrezati.
TEHNIČKA SVOJSTVA ALUMINIJSKOG PRIČVRSNOG PROFILA ZA OGRADNE LAMELE:
Materijal: prirodni aluminij (EN AW-6060 T66)
Površinska obrada: antracit RAL7016 s teksturom
Dimenzija: 50x44 mm
Duljina: 2 000 mm, 3 000 mm, 6 000 mm
Težina: 1,24 kg, 1,86 kg, 3,73 kg
