CAIS Samonosni komplet 73x61x3,5 za kliznu ogradu širine prolaza 4,5m, perforirani Fe profil KIT DINO SBE 02
| Dostupnost proizvoda: | do 3 dana | Robu u pravilu šaljemo u roku od 3 dana. |
|---|
do 3 dana
298,54 € s PDV-om
| Težina |
|---|
| 45 kg |
Opis proizvoda CAIS Samonosni komplet 73x61x3,5 za kliznu ogradu širine prolaza 4,5m, perforirani Fe profil KIT DINO SBE 02
Komplet komponenti CAIS DINO SBE 02 za izradu samonosne klizne ograde s širinom prolaza do 4,5m/325kg. Sve komponente osim C-profila su pocinčane.
| Komplet CAIS-DINO-SBE-02 sadrži: | ||||
|---|---|---|---|---|
|
1 × | C-profil 73x61x3,5mm s rupama za pričvršćivanje vijcima, Fe, 6m | CAIS-STAGE-SB-6 | |
|
Vodeći C-profil pričvršćen vijcima na donjoj strani vrata, pomoću kojeg se vrata kreću na kolicima učvršćenima u betonskom temelju. Bez površinske obrade, sirovo željezo.
|
Detalji
|
|||
|
2 × | Kolica s osam ležajnih kotačića, SPEED SE | CAIS-SPEED-SE | |
|
Kolica od pocinčanog čelika s 8 metalnih kotačića. |
Detalji
|
|||
|
1 × | Donji prilazni element - za C-profil 73x61x3,5 | CAIS-RUN-S | |
|
Donji prihvat za klizna vrata uvlači se u C-profil i pričvršćuje na njega pomoću pritisne pločice. Prihvat ulazi u donji graničnik kako bi rasteretio vrata pri zatvaranju. |
Detalji
|
|||
|
1 × | Donji graničnik za C-profil 73x61x3,5 | CAIS-LAST-S | |
|
Završna prihvatna čašica postavljena na dnu prihvatnog stupa. Smanjuje tlačne i vlačne sile koje djeluju na kolica pri zatvaranju vrata. |
Detalji
|
|||
|
1 × | Poklopac C-profila 73x61x3,5 | CAIS-PILOT-SN | |
|
Poklopac za C-profil klizne kapije postavlja se na početak, a po potrebi i na kraj vodilnog C-profila. Umeće se u C-profil i pričvršćuje se na njega pomoću pritisne pločice. |
Detalji
|
|||
|
1 × | Poklopac C-profila 73x61x3,5 s pričvršćenjem na prihvatnik | CAIS-PILOT-SR | |
|
Poklopac CAIS PILOT SR za C-profil kliznih vrata postavlja se na početak vodećeg C-profila. Poklopac se pričvršćuje na graničnik vrata CAIS RUN S. |
Detalji
|
|||
|
1 × | Upute za montažu samonosnog kompleta |
Preuzmi
|
|
|
Upute za montažu s ilustriranim shemama ožičenja te uputama za programiranje i uparivanje daljinskih upravljača. |
||||
Komplet vijaka i zakivnih matica za pričvršćivanje
Prednosti i značajke kompleta CAIS DINO SBE 02
- Jednostavna montaža zahvaljujući promišljenim detaljima i brza instalacija pričvršćivanjem C-profila na konstrukciju, čime se izbjegava potreba za zavarivanjem C-profila.
- Vijci za pričvršćivanje i zakivne matice uključeni su u pakiranje za pričvršćivanje C-profila na konstrukciju kroz rupe u C-profilu, razmaknute najmanje 400 mm.
- C-profil od sirovog čelika bez površinske obrade, sa serijskim brojem i 100 % ispitan s kolicima, izuzetno je precizan.
- Visokokvalitetni ležajevi kolica. Središta kotačića kolica izbušena su, a ne izrezana laserom.
- Ispitano na temperaturama od -37°C do +50°C
- Njemački čelik. Japanski roboti, proizvedeno u Češkoj Republici
Primjer prikladnosti kompleta za izradu samonosivih kliznih vrata CAIS DINO SBE 02

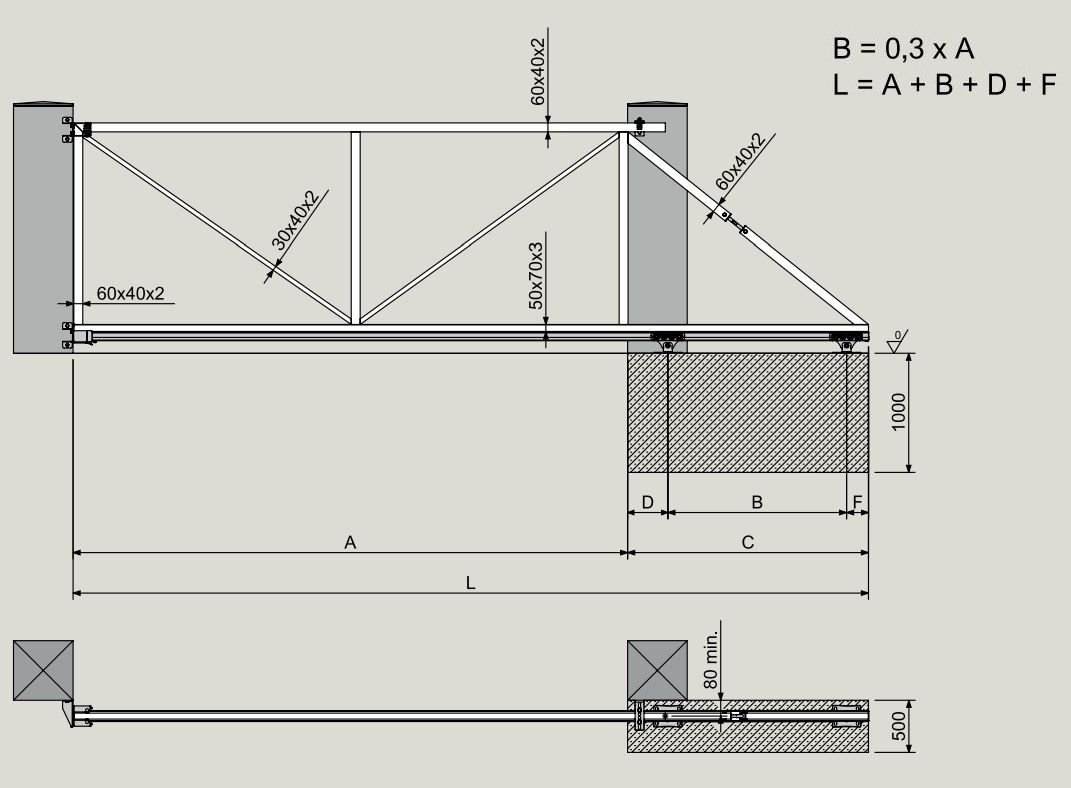

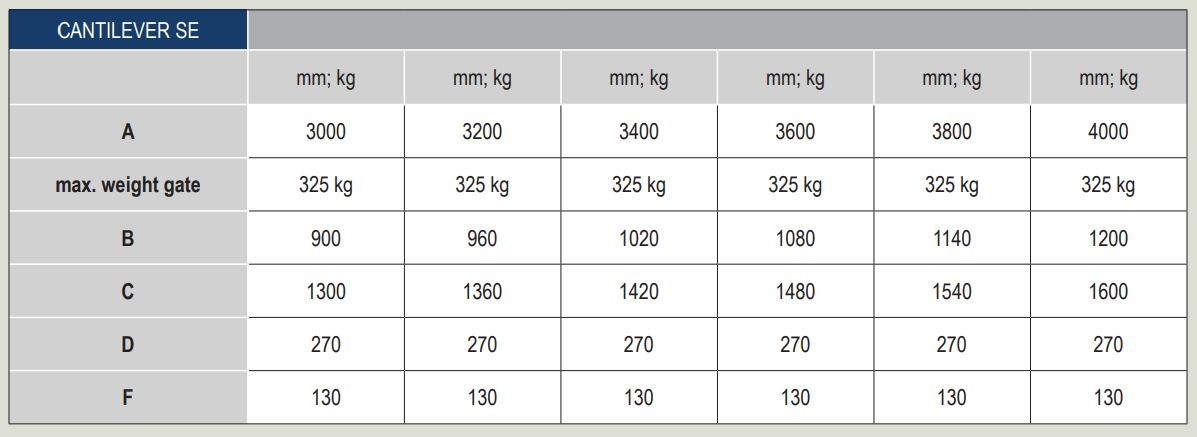

Komplet je prikladan za širinu prolaza do 4,5 m i ukupnu masu vrata od 325 kg. Na sljedećem crtežu prikazane su kote za ilustrativne širine prolaza, kao i prijedlog odgovarajućih konstrukcijskih profila. U tablici u nastavku navedene su kote za svaku širinu prolaza samonosivih kliznih vrata.

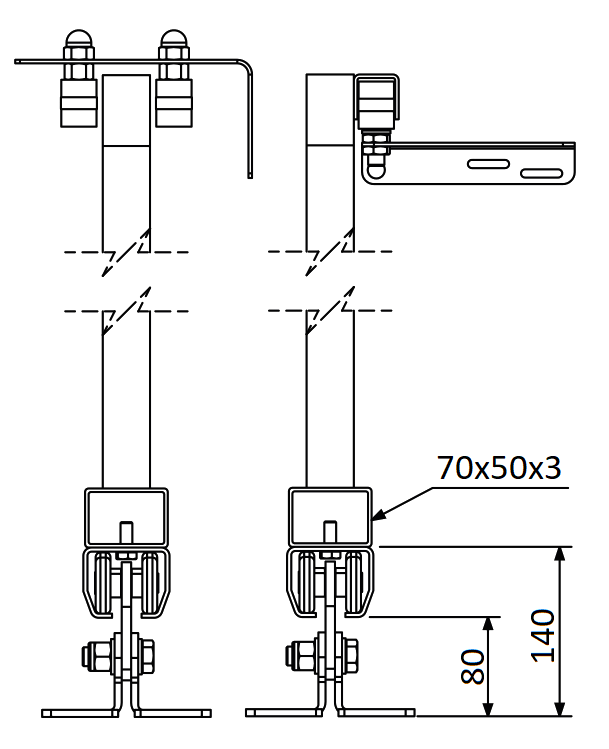

Poprečni presjek vrata s kolicima i vodilicom:
Izvorna šifra proizvođača: CAIS KIT DINO SBE 02 1710047
