CAIS Samonosni set 95x86x5 za klizna vrata širine prolaza 6,5m, perforirani Fe profil KIT DEMO MBE 23
| Dostupnost proizvoda: | na zalihi | Robu standardno otpremamo u roku od 24 sata. |
|---|
na zalihi
728,72 € s PDV-om
| Težina |
|---|
| 122 kg |
Opis proizvoda CAIS Samonosni set 95x86x5 za klizna vrata širine prolaza 6,5m, perforirani Fe profil KIT DEMO MBE 23
Komplet komponenti KIT DEMO MBE 23 za izradu samonosne klizne kapije s širinom prolaza do 6,5m/625kg. Sve komponente osim C-profila su pocinčane.
| Komplet CAIS-DEMO-MBE-23 sadrži: | ||||
|---|---|---|---|---|
|
1 × | C-profil 95x86x5mm s rupama za pričvršćivanje vijcima, Fe, 6m | CAIS-STAGE-MB-6 | |
|
Vodeći C-profil pričvršćen vijcima na donjoj strani vrata, pomoću kojeg se vrata pomiču na kolicima usidrenima u betonskom temelju. Bez površinske obrade, sirovo željezo.
|
Detalji
|
|||
|
1 × | C-profil 95x86x5mm s rupama za pričvršćivanje vijcima, Fe, 3m | CAIS-STAGE-MB-3 | |
|
Vodeći C-profil pričvršćen vijcima na donjoj strani vrata, pomoću kojeg se vrata kreću na kolicima učvršćenima u betonskom temelju. Bez površinske obrade, sirovo željezo.
|
Detalji
|
|||
|
2 × | Kolica s 8 valjkastih ležajeva | CAIS-SPEED-ME | |
|
Kolica od pocinčanog čelika s 8 metalnih kotačića. |
Detalji
|
|||
|
1 × | Donja prihvatna vodilica – za C-profil 95x86x5 | CAIS-RUN-M | |
|
Donja prihvatna rampa za kliznu kapiju umeće se u C-profil i pričvršćuje na njega pomoću pritisne pločice. Prihvatna rampa ulazi u donji graničnik kako bi rasteretila kapiju pri zatvaranju. |
Detalji
|
|||
|
1 × | Donji graničnik za C-profil 95x86x5 | CAIS-LAST-M | |
|
Džep za zaustavljanje, postavljen na dnu prihvatnog stupa. Smanjuje tlačne i vlačne sile koje djeluju na kolica pri zatvaranju vrata. |
Detalji
|
|||
|
1 × | Poklopac C-profila 95x86x5 | CAIS-PILOT-MN | |
|
Poklopac za C-profil kliznih vrata postavlja se na početak, a po potrebi i na kraj vodilnog C-profila. Umeće se u C-profil i pričvršćuje na njega pomoću pritisne pločice. |
Detalji
|
|||
|
1 × | Poklopac C-profila 95x86x5 s pričvršćenjem na naletnu rampu | CAIS-PILOT-MR | |
|
Poklopac CAIS PILOT MR za C-profil kliznih vrata postavlja se na početak vodećeg C-profila. Poklopac se pričvršćuje na graničnik vrata CAIS RUN M. |
Detalji
|
|||
|
1 × | Gornja vodilica s dva kotačića za klizna vrata | CAIS-FRM2 | |
|
Vodilo za vrata za vertikalnu stabilizaciju vrata u poprečnom smjeru. |
Detalji
|
|||
|
1 × | Priručnik za montažu samonosnog kompleta |
Preuzmi
|
|
|
Upute za montažu s ilustriranim shemama ožičenja te uputama za programiranje i uparivanje daljinskih upravljača. |
||||
Komplet vijaka i zakivnih matica za pričvršćivanje
Prednosti i značajke kompleta CAIS-DEMO-MBE-23
- Jednostavna montaža zahvaljujući promišljenim detaljima i brza ugradnja pričvršćivanjem C-profila vijcima na konstrukciju, čime se izbjegava potreba za zavarivanjem C-profila.
- Vijci za pričvršćivanje i zakivne matice uključeni su u pakiranje za pričvršćivanje C-profila na konstrukciju kroz rupe u C-profilu, razmaknute najmanje 400 mm.
- C-profil od sirovog čelika bez površinske obrade, sa serijskim brojem i 100 % ispitan u kombinaciji s kolicima, precizan je kao sat.
- Visokokvalitetni ležajevi kolica. Središta kotačića kolica izbušena su, a ne izrezana laserom.
- Ispitano na temperaturama od -37°C do +50°C
- Njemački čelik. Japanski roboti. Proizvedeno u Češkoj.
Primjer prikladnosti kompleta za izradu samonosivih kliznih vrata CAIS-DEMO-MBE-23

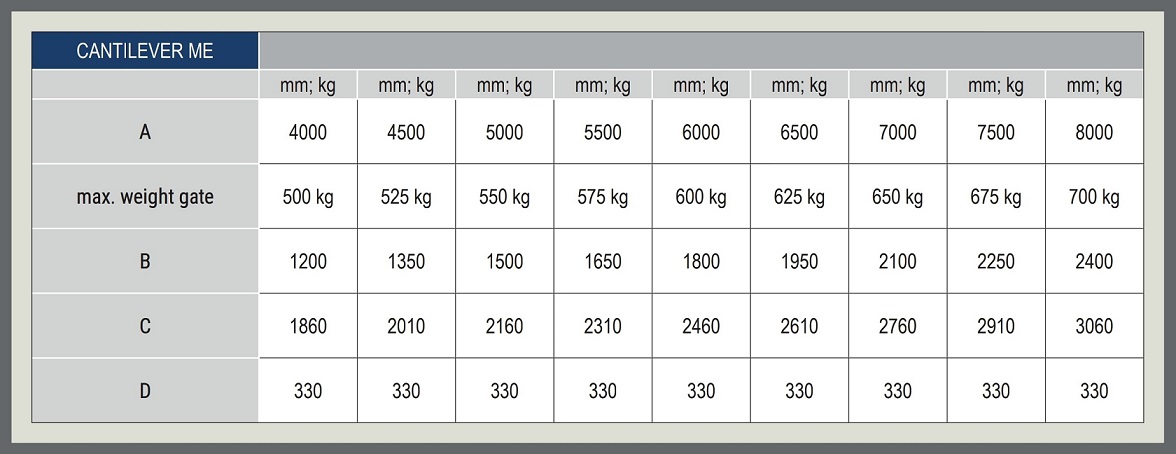

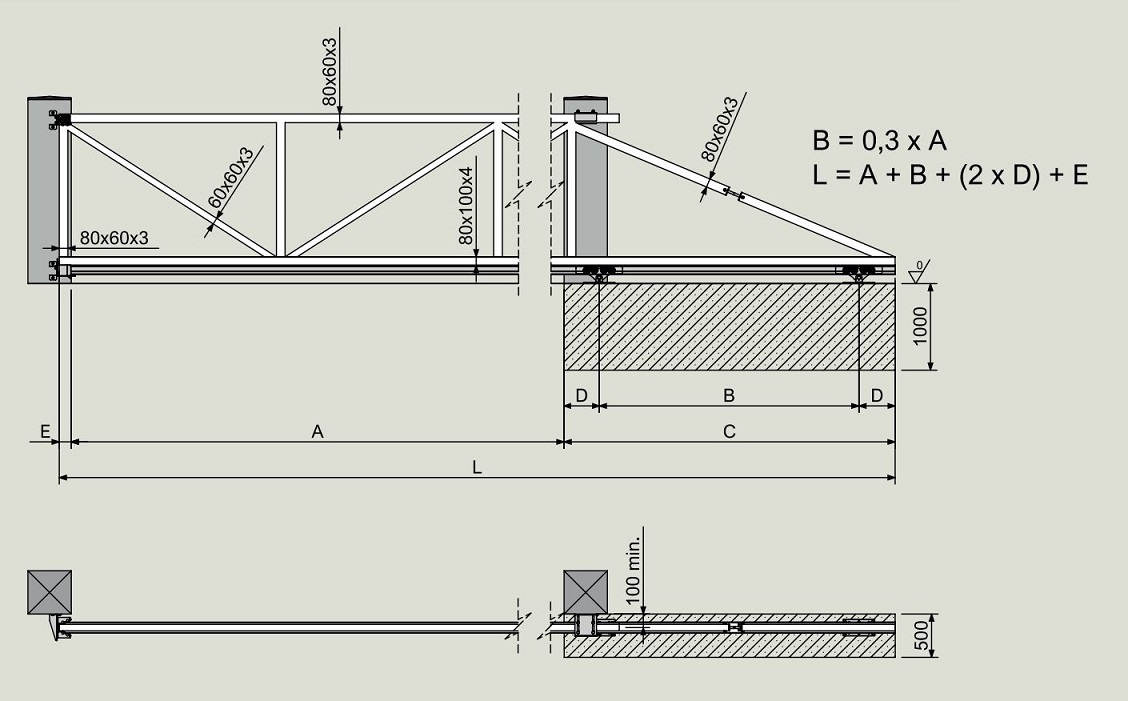

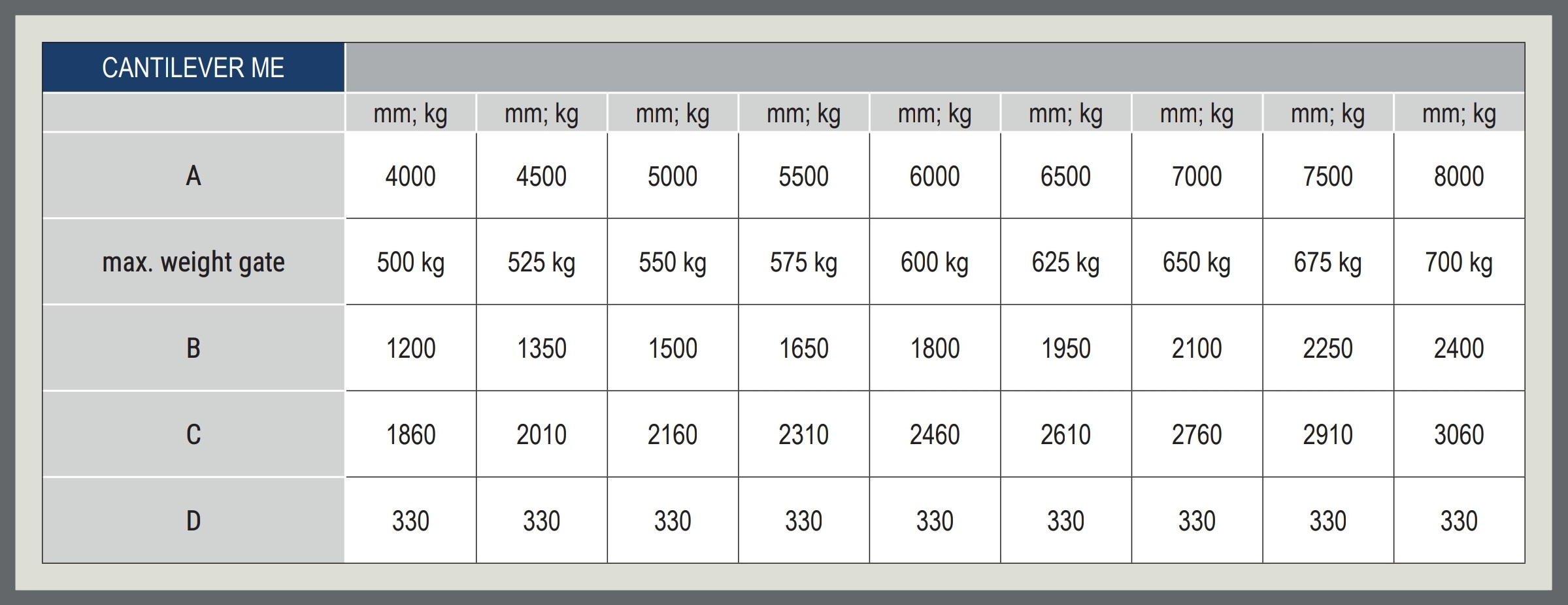

Komplet je prikladan za širinu prolaza do 6,5 m i ukupnu masu vrata od 625 kg. Na sljedećem nacrtu prikazane su kotne mjere za ilustrativne širine prolaza, uz prijedlog odgovarajućih konstrukcijskih profila. U tablici u nastavku navedene su kotne mjere za svaku širinu prolaza samonosivih kliznih vrata.

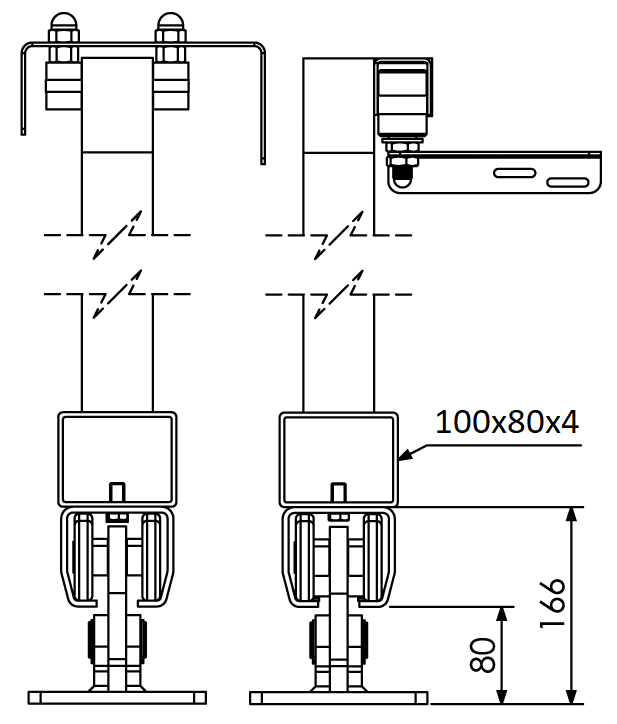

Poprečni presjek vrata s kolicima i vodilicom
Izvorna šifra proizvođača: CAIS KIT DEMO MBE 23 1710072
