Opis proizvoda CAME BKV15AGS - samostalni pogon za klizna vrata do 1500 kg (A)
Pogon CAME BKV15AGS namijenjen je za klizne ograde mase do 1500 kg i duljine krila do 20 m. Ima elektromehanički prekidač za zaustavljanje. Pogon je nepovratan. Detaljna tehnička svojstva ». Priručnik za preuzimanje ».
CAME BKV15AGS, šifra 801MS-0300, je pogon za veliko klizno krilo do 1 500 kg i duljine 20 m. Ima motor 36 V DC, grafički zaslon, četiri žičana sigurnosna ulaza i mehaničke krajnje prekidače. Mrežno napajanje je 230 V AC. Nosivost, duljinu i stvarni otpor vrata procjenjujte zajedno.
Montažu, priključivanje na mrežu i puštanje u rad mora obaviti kvalificirani tehničar. Prije otvaranja ili umetanja kartica isključite mrežno napajanje i eventualne baterije. Provjerite oznaku BKV15AGS, ploču ZBKN i verziju FW/GUI u izborniku Information. Postavke u nastavku odnose se na grafički izbornik s opcijom Motor type BKV1500. Za drugu izvedbu ili izbornik upotrijebite odgovarajuće upute.
Samostalni pogon CAME BKV15AGS
Ovaj je priručnik namijenjen samostalnom pogonu CAME BKV15AGS (A). Ponudu pribora možete pronaći na kartici kompleta CAME BKV15AGS.
Vrijednost od 20 m maksimalna je duljina krila; nemojte je zamijeniti sa širinom slobodnog prolaza. BKV15AGS upotrebljava mehaničke prekidače. Magnetski prekidači i kartica sata, uključeni u izvedbe AGE, nisu standardna oprema izvedbe AGS.
Pribor i primjeri spajanja
Sljedeći uređaji konkretni su primjeri za navedena spajanja. Sadržaj pakiranja samostalnog pogona i podudarnost stvarno isporučenog pribora provjerite u konkretnoj ponudi; za drugi tip upotrijebite njegove vlastite upute.
| Element | Primjer / primjena |
|---|---|
| Fotoćelije | CAME DIR10, 12/24 V AC/DC; domet 10 m, priključci i testiranje. |
| Signalna svjetiljka | CAME KLED24, 24 V AC/DC, 2 W; spajanje 10–E. |
| Radio | CAME AF43S i TOP-432EE, primjer fiksnog koda 433,92 MHz; provjerite kompatibilnost kodiranja s postavkama ploče. |
| Zupčasta letva | Zupčaste letve, modul 4 za ovaj model. |
| Upravljanje | Prekidači, tipkala i čitači; beznaponske naredbe NO i NC STOP prema ploči. |
Montaža BKV15AGS
Prije montaže provjerite da se vrata lako i glatko ručno pomiču cijelom putanjom. Vrata i vodilica moraju biti stabilni i vodoravni te ne smije postojati opasnost od iskakanja. Provjerite čvrste graničnike u otvorenom i zatvorenom položaju te zaštitite mjesta prignječenja, uklještenja i zahvata zupčaste letve. Pogon pričvrstite na čvrstu podlogu, izvan izravnog mlaza vode. Ako krilo vrata ima pješačka vrata, kretanje se smije dopustiti samo kada su ona sigurno zatvorena.

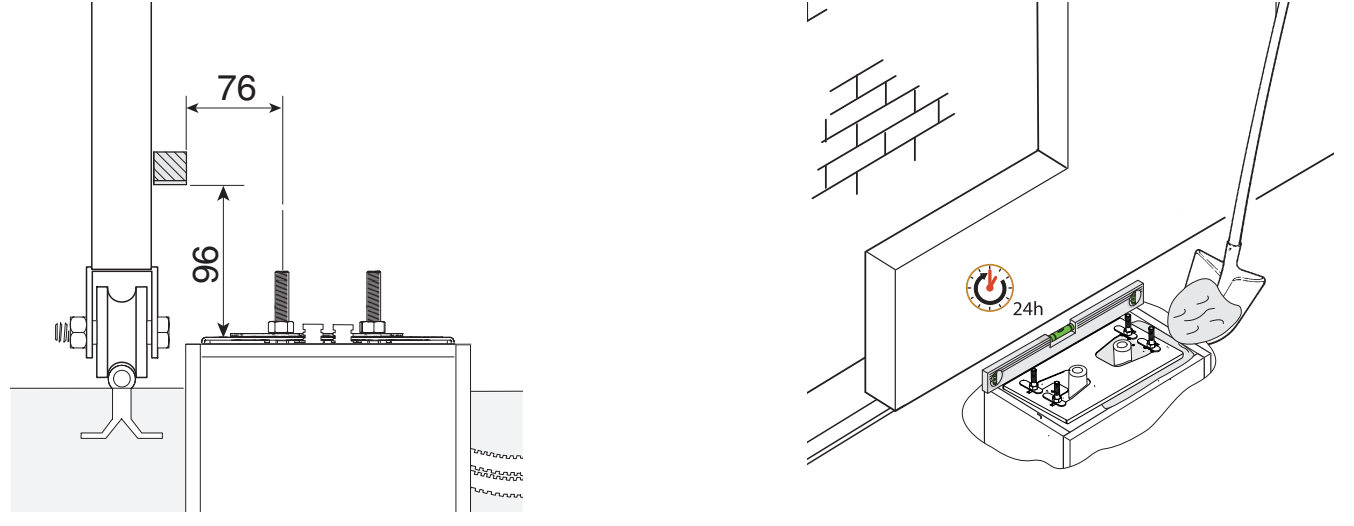

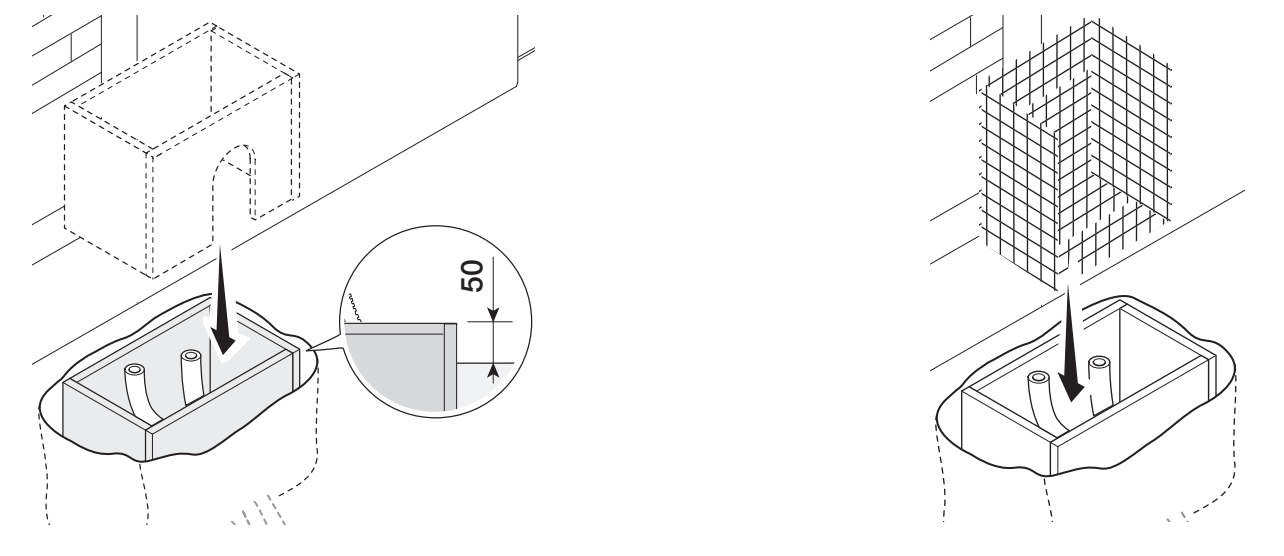

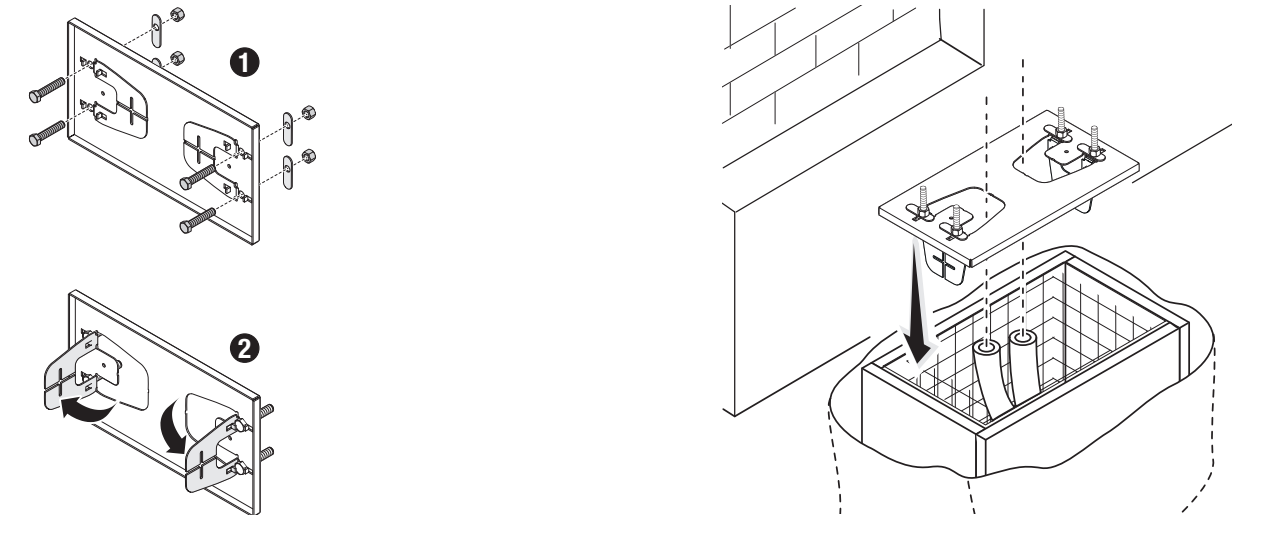

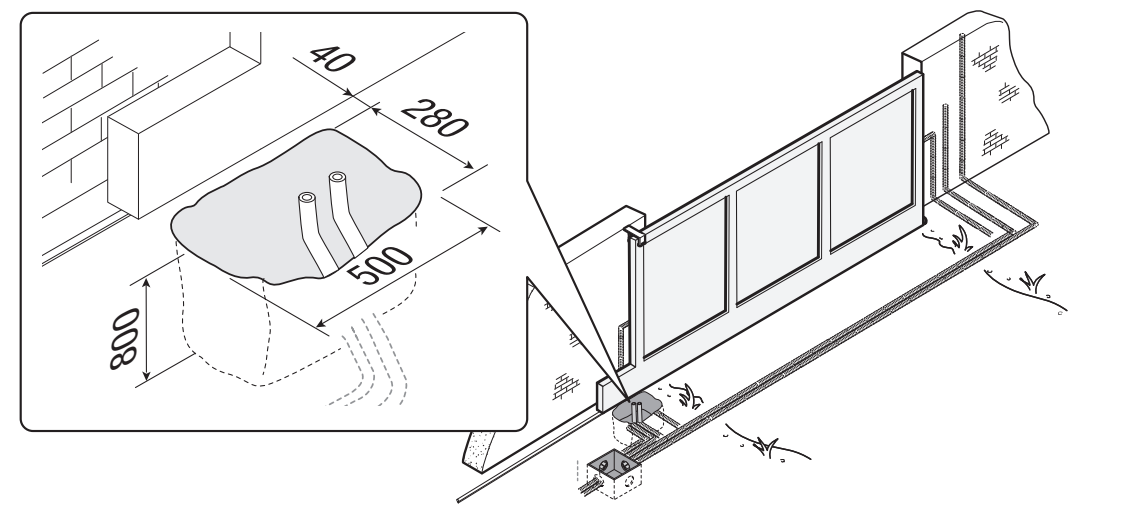

Temelj i sidrena ploča
U primjeru proizvođača predviđen je iskop 500 × 280 mm, dubine 800 mm i zaštitne cijevi Ø 40 mm. Dimenzije temelja prilagodite tlu i konkretnim vratima; riječ je o primjeru postavljanja, a ne o univerzalnom projektu temelja. Oplata strši 50 mm iznad razine tla i sadrži čeličnu armaturu.
U ploču umetnite isporučene vijke M12 i pričvrstite ih maticama. Izbjegavajte unaprijed oblikovane sidrene nosače i postavite ploču u armaturu. Zaštitne cijevi moraju prolaziti kroz njezine otvore. Precizno poravnajte ploču; navoji moraju ostati iznad betona. Položaj u odnosu na zupčastu letvu određen je mjerama 76 i 96 mm označenima na presjeku. Ostavite beton da se stvrdne najmanje 24 sata.

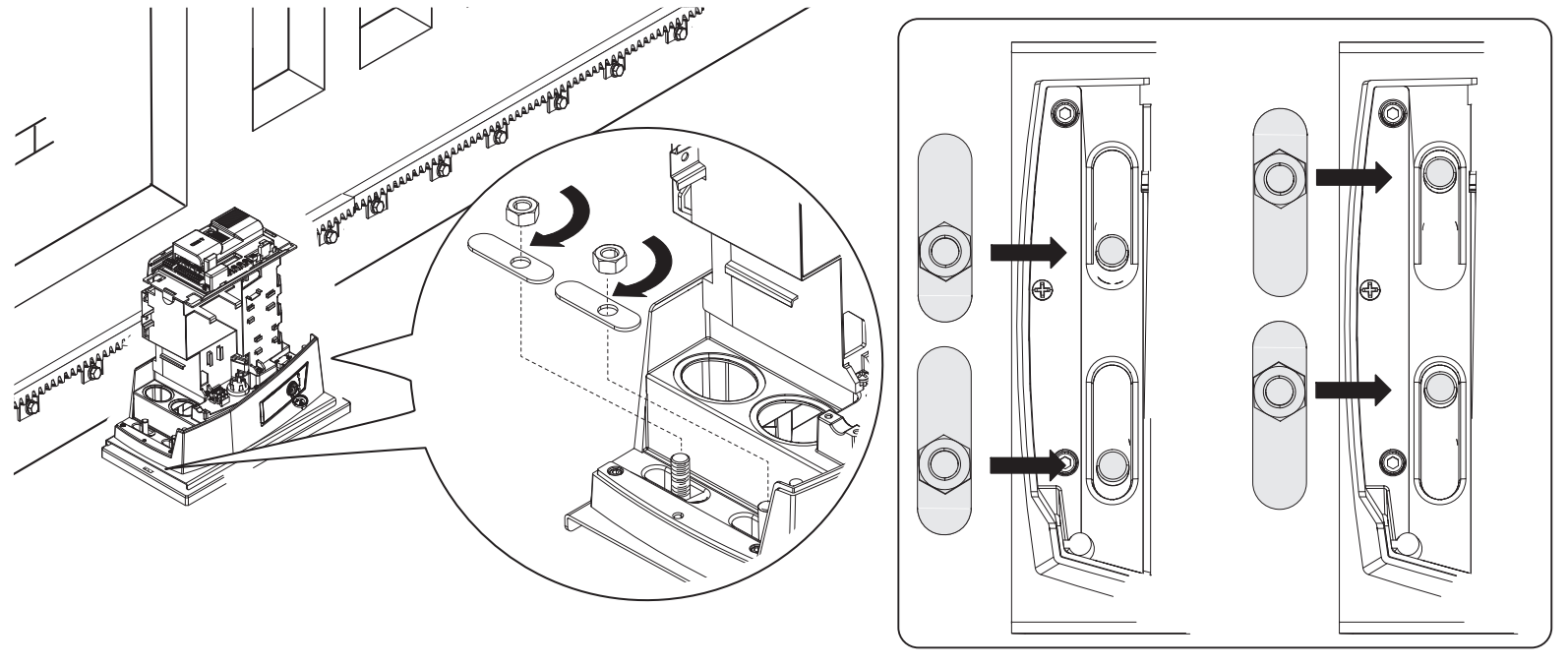

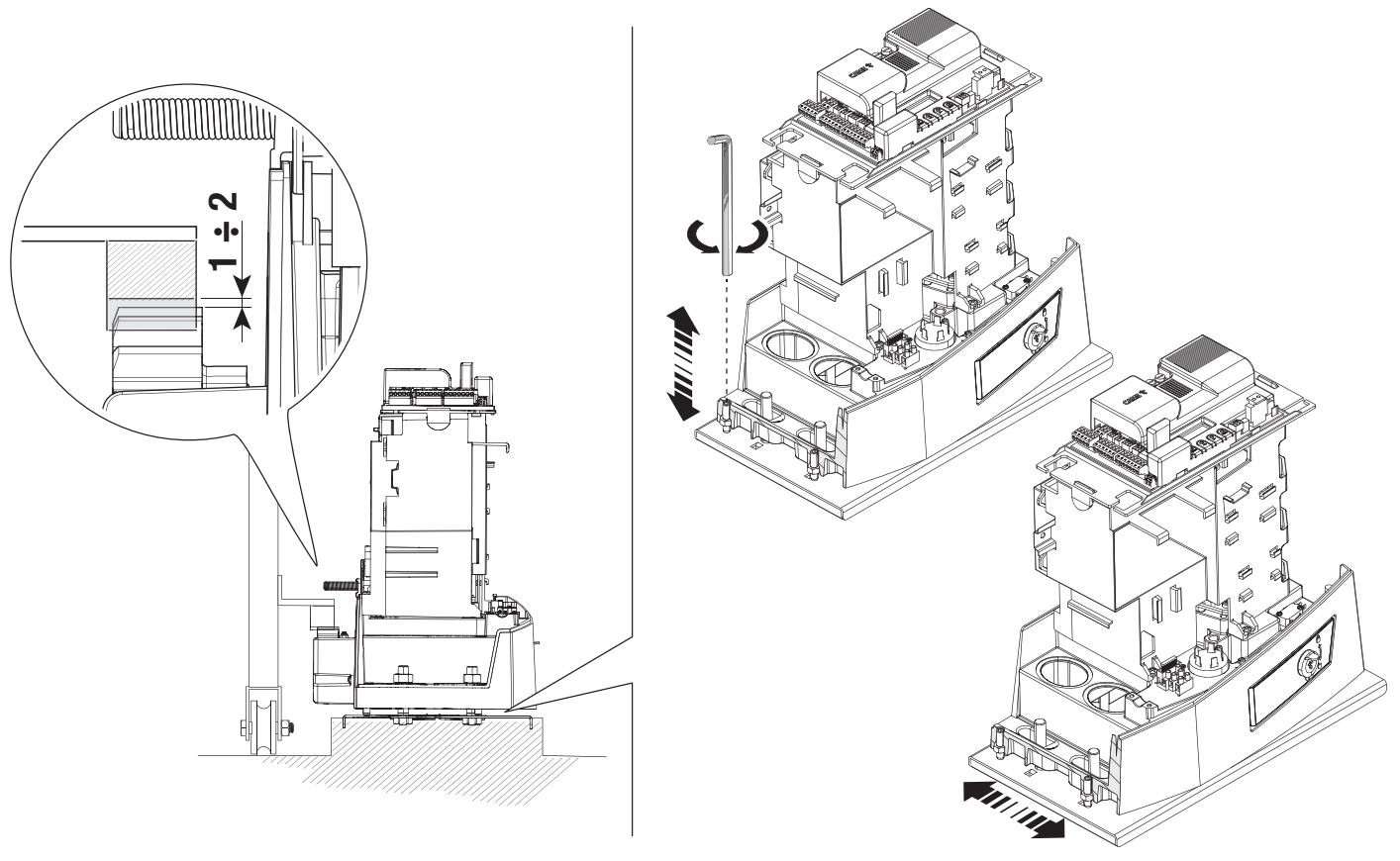

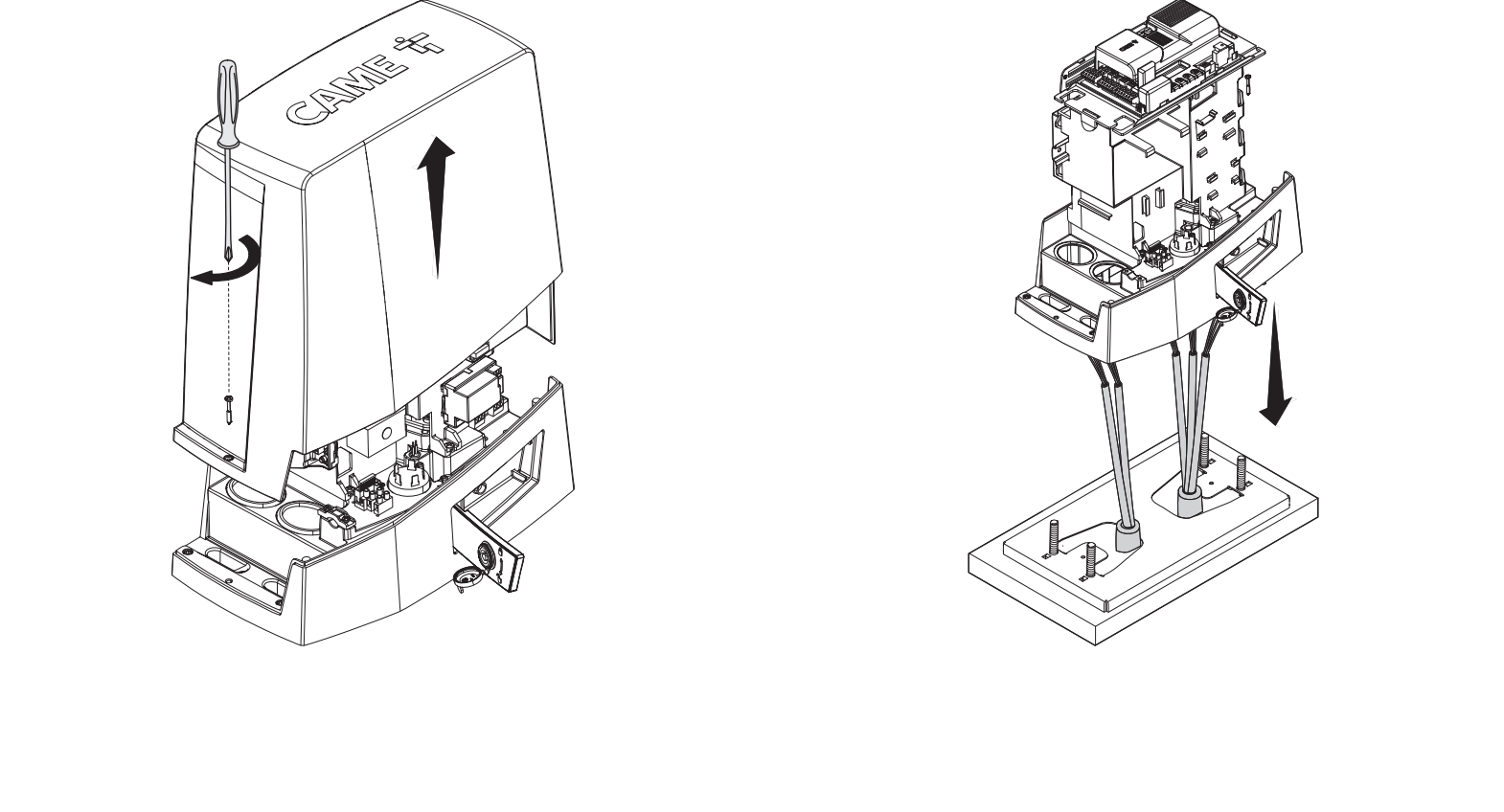

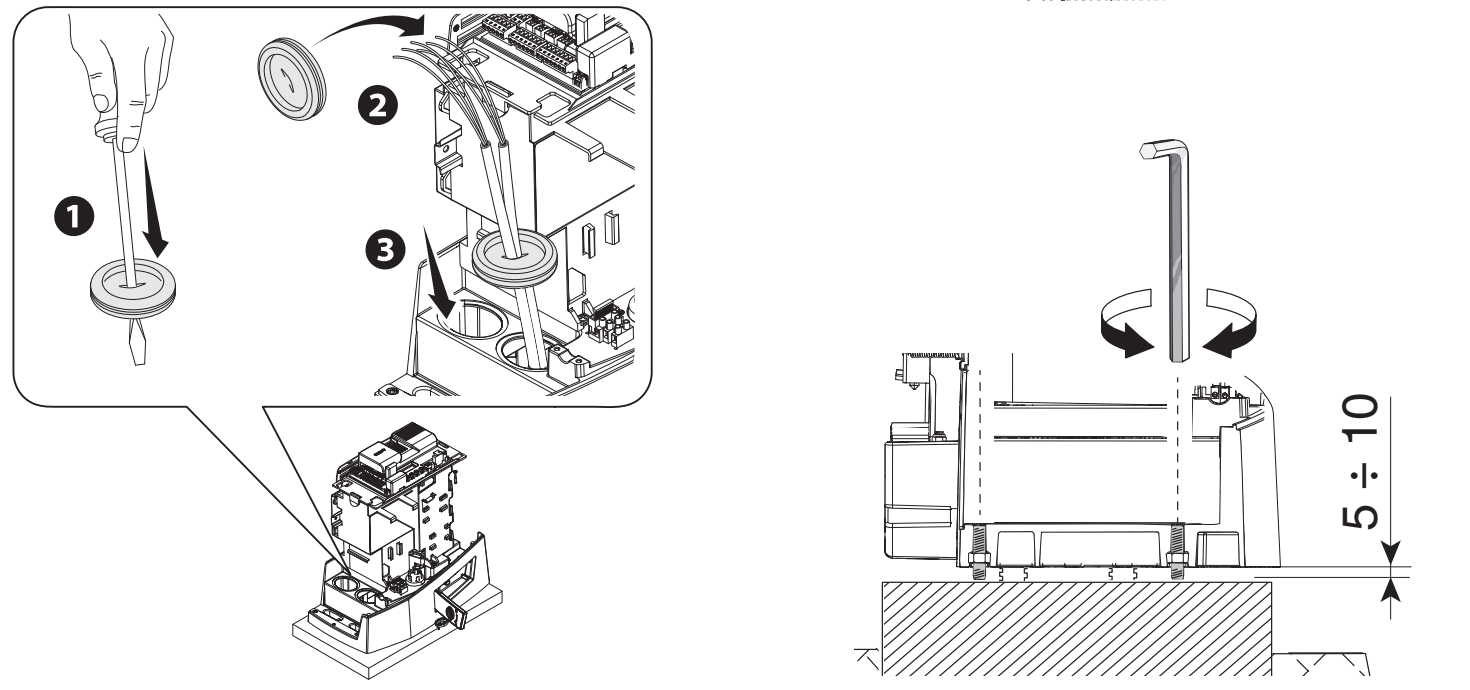

Postavljanje i podešavanje visine
Nakon uklanjanja oplate naspite zemlju oko temelja. Skinite matice sidrenih vijaka i izvucite kabele približno 600 mm iznad ploče. Skinite poklopac i postavite pogon; kabeli prolaze kroz njegov donji dio i zabrtvljene uvodnice. Navojnim nožicama podignite pogon za 5–10 mm, kako bi ostalo prostora za podešavanje zahvata.

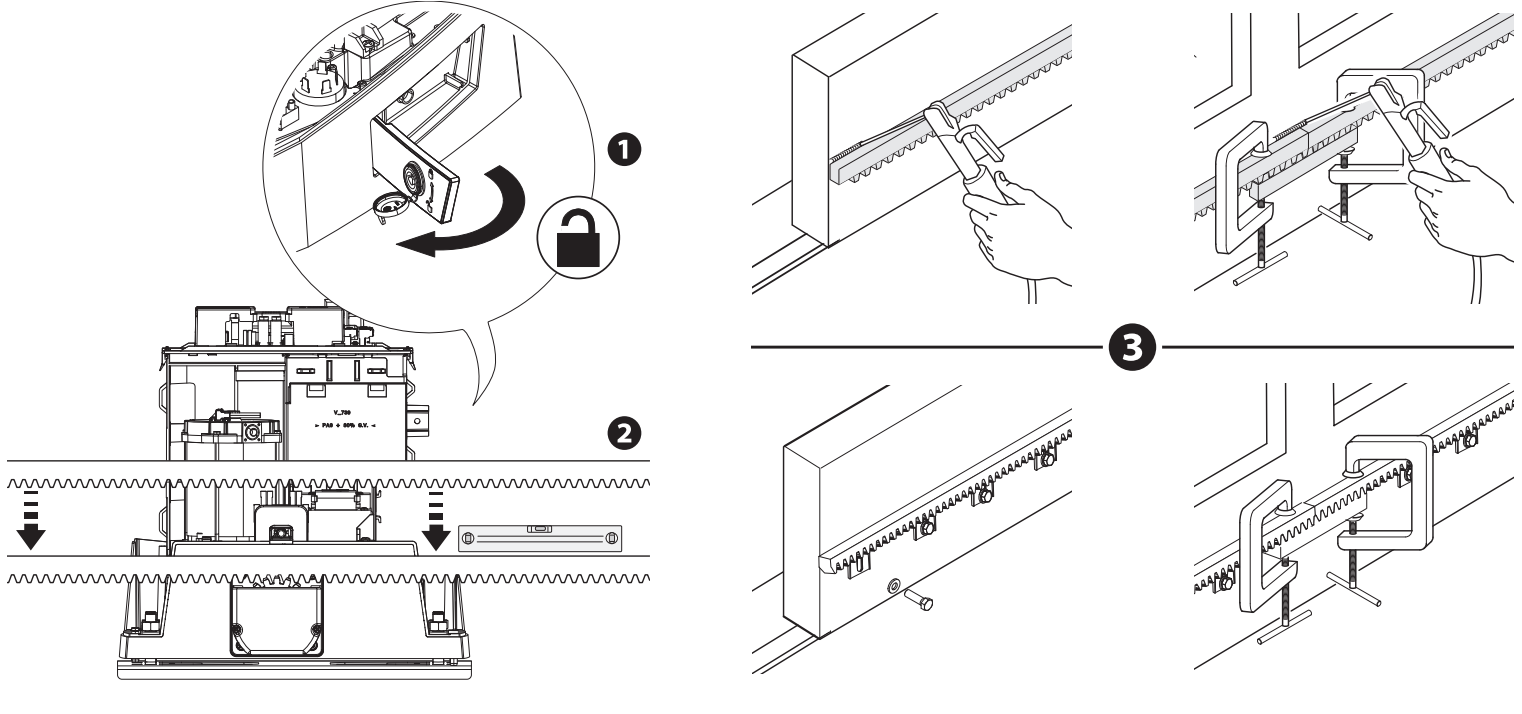

Zupčasta letva i zazor 1–2 mm
Deblokirajte pogon i pričvrstite zupčastu letvu modula 4 dok vrata ručno pomičete. Pri spajanju dijelova ispod spoja podmetnite pomoćni komad zupčaste letve i dvije stezaljke kako bi se zupci pravilno nastavili. Nakon pričvršćivanja podesite visinu nožicama, a vodoravan položaj ovalnim otvorima.
Između zupčanika i zupčaste letve ostavite zazor od 1–2 mm. Težina vrata ne smije opterećivati pogon. Ručno prijeđite cijelu putanju i tek nakon podešavanja pričvrstite pogon na ploču podloškama i maticama.

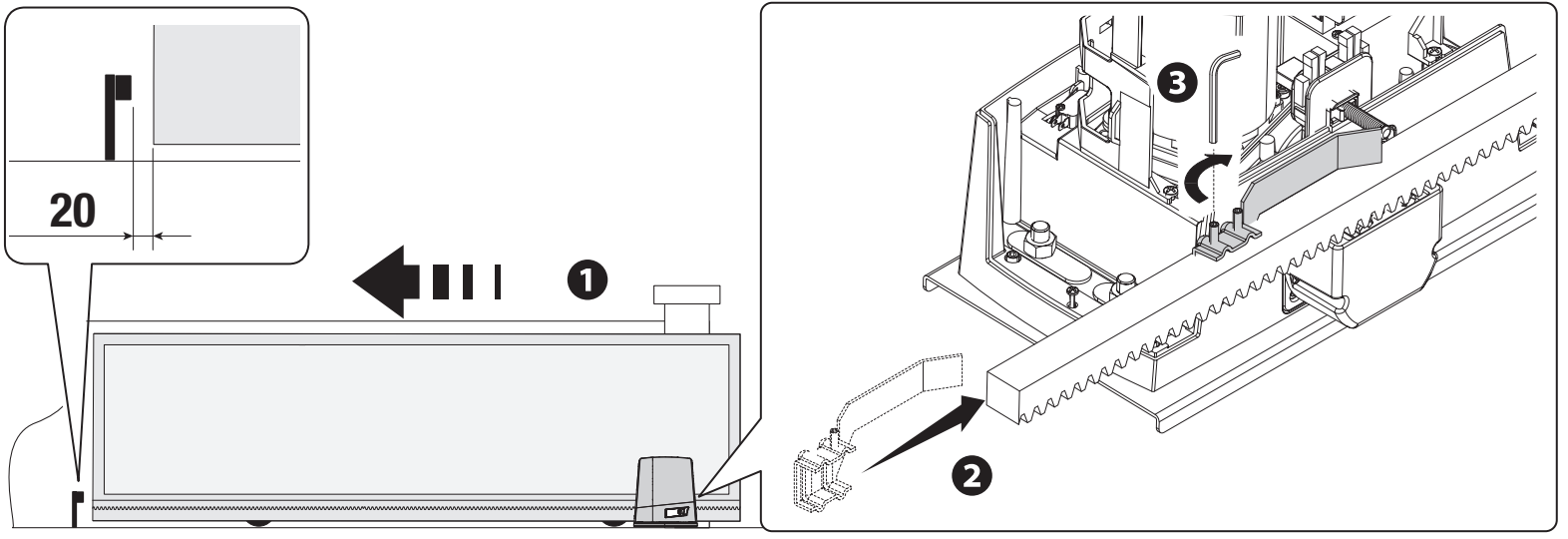

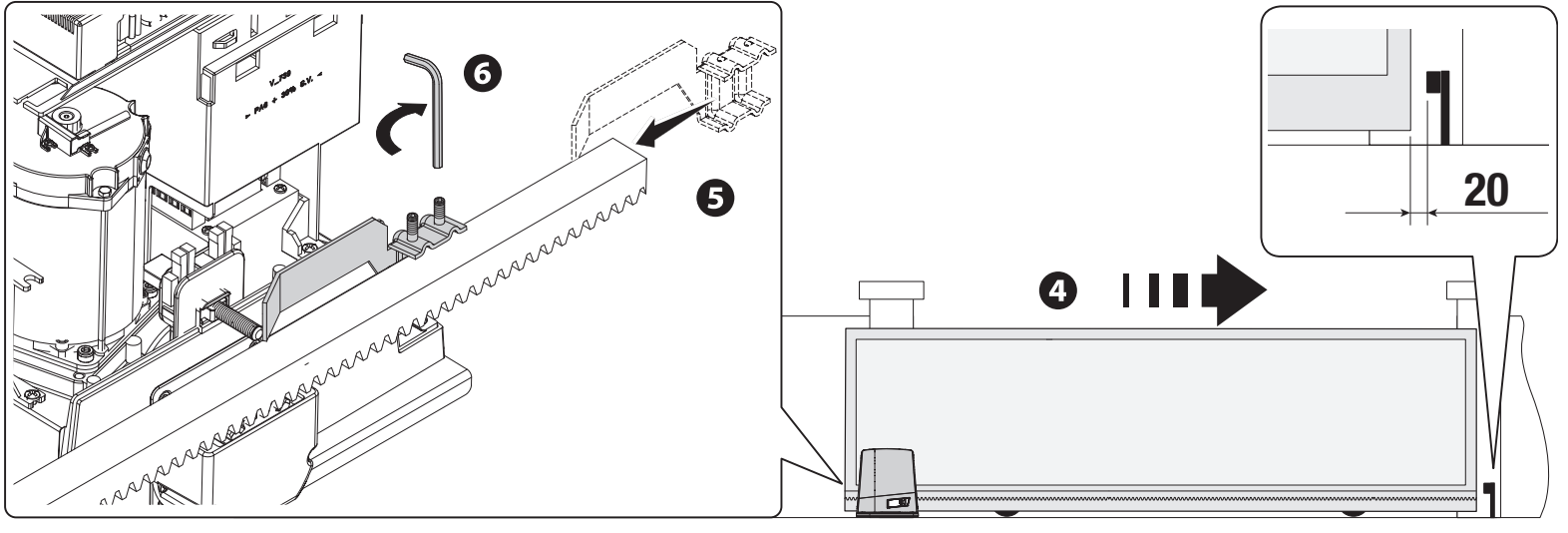

Mehanički krajnji prekidači AGS
Ručno otvorite vrata. Postavite graničnik za zaustavljanje pri otvaranju na zupčastu letvu tako da njegov nagib aktivira opružni mikroprekidač te ga pričvrstite isporučenim vijcima. Ponovite isti postupak pri zatvaranju. U prikazanom sklopu ostavlja se približno 20 mm prije fiksnog graničnika; provjerite zaustavni hod pri stvarnom opterećenju. Fiksni graničnik vrata i prekidački graničnik pogona imaju različite uloge.
Ožičenje
| Krug | Presjek / uvjet |
|---|---|
| Mreža 230 V AC | 3G × 1,5 mm² do 20 m; 3G × 2,5 mm² pri 20–30 m. |
| Signalna svjetiljka 24 V | 2 × 1 mm² za navedene trase do 30 m. |
| Fotoćelije | TX 2 × 0,5 mm²; RX 4 × 0,5 mm² prema cijeloj shemi. |
| Upravljački elementi | Broj žila prema uređaju, presjek 0,5 mm² za navedene trase. |
| Antena | RG58, najviše 5 m. |
| RSE / CRP | UTP CAT 5, najviše 1 000 m, ovisno o uvjetima serijskog sustava. |
Kod dulje trase ili više potrošača potrebno je ponovno izračunati presjek prema struji i padu napona. Mrežni kabel provedite kroz zasebnu uvodnicu, odvojeno od niskonaponskih krugova. Kabeli ne smiju dodirivati dijelove koji se zagrijavaju niti biti izloženi mehaničkim oštećenjima.

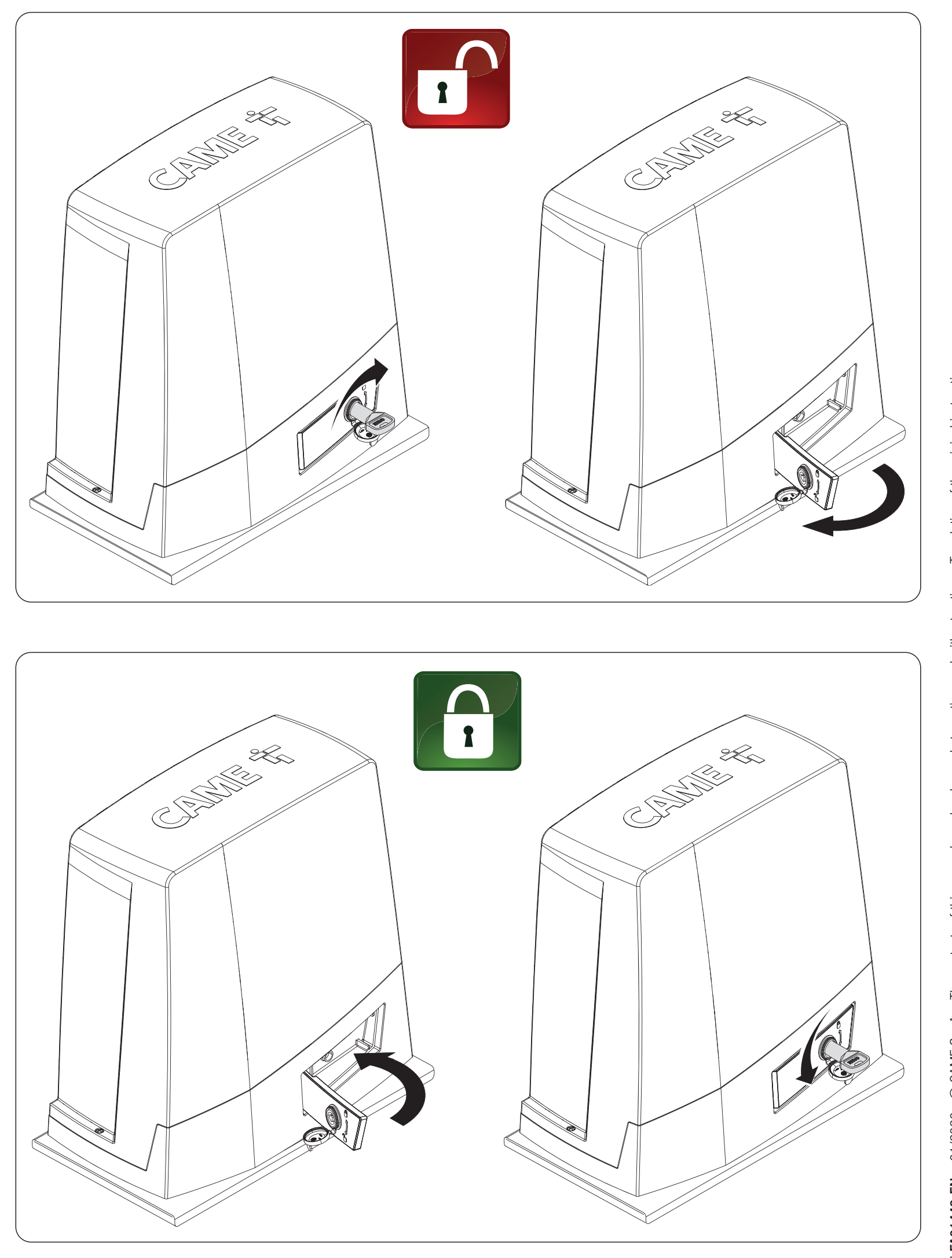

Ručno deblokiranje i ponovno osiguravanje
Najprije isključite napajanje i osigurajte krilo od nekontroliranog pomicanja. Nemojte deblokirati oštećena ili neuravnotežena vrata ako ih prethodno niste osigurali.
- Umetnite ključ u bravu i okrenite ga prema gornjem paru slika.
- Otvorite polugu za deblokiranje prema van, od kućišta, kako pokazuje strelica.
- Pomičite vrata ručno i kontrolirano, bez osoba u putanji.
- Za osiguravanje vratite polugu u početni položaj i zaključajte mehanizam prema donjem paru slika.
- Prije naredbe motoru provjerite je li mehanizam ponovno osiguran.
Orijentacija na ploči ZBKN
Na sljedećoj slici veliki kondenzatori nalaze se gore, duge stezaljke dolje, a programske tipke desno. Grafički zaslon i tipke ESC/strelice/ENTER služe za postavljanje, dijagnostiku i upravljanje korisnicima. Kartice umećite i vadite samo kada je napajanje isključeno i kada su uklonjene eventualne baterije.
| Broj slike | Element |
|---|---|
| 1 / 2 / 3 | Motor / enkoder / RGP1 ili LBB. |
| 4 / 5 / 6 / 7 | Programske tipke / RSE / CAME KEY / AF. |
| 8 / 9 / 10 / 11 | Antena / sigurnosni elementi / serijska veza / žične naredbe. |
| 12 / 13 / 14 / 15 | Tipkovnica / transponder / svjetla / B1–B2. |
| 16 / 17 / 18 / 19 | R700 ili R800 / RIOCN8WS / kartica sata / krajnji prekidači. |
| 20 / 21 / 22 / 23 / 24 | Osigurač pribora / osigurač ploče / transformator / Memory Roll / zaslon. |
| 25 / 26 | Mrežni osigurač / mrežni priključak na pogonu. |
Napajanje i stezaljke BKV15AGS
| Krug / stezaljke | Napon, polaritet i ograničenje |
|---|---|

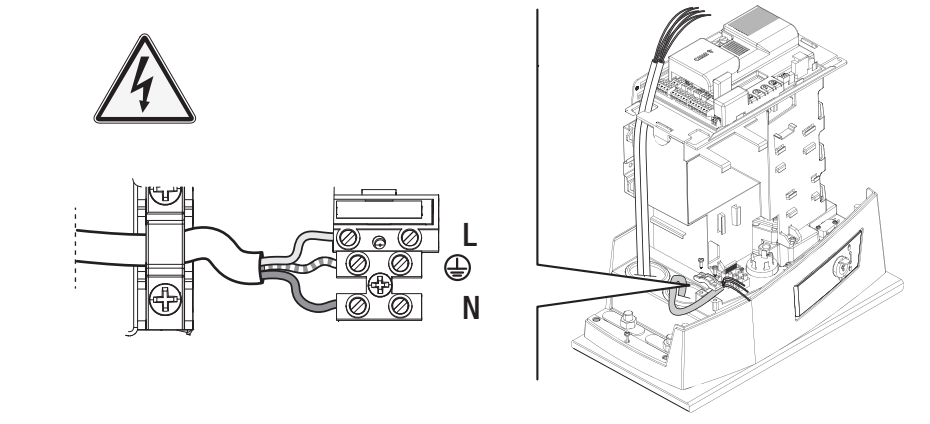

| L / N / PE | Mreža 230 V AC, 50/60 Hz. L je fazni vodič, N neutralni vodič, PE zaštitni vodič. AC nema plus i minus. |
| Motor / unutarnje napajanje ploče | Motor 36 V DC, ploča prema tehničkoj tablici 26 V DC. Riječ je o unutarnjim krugovima ispravnog sklopa, a ne o izlazu za pribor. Zadržite propisano ožičenje; nemojte ih spajati na mrežu ni na vanjski izvor napajanja napamet. |

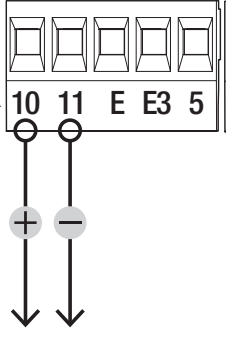

| 10 / 11 | Pribor 24 V AC/DC, ukupno najviše 20 W; uobičajeno 24 V AC. Kod DC-a 10 = plus (+), 11 = minus (−); kod AC-a nema istosmjernog polariteta. |
| 10 / E | Signalna svjetiljka 24 V AC/DC, maks. 3 W. Kod DC-a 10 je zajednički pozitivni pol, a E je preklopni izlaz. |
| 10 / E3 | Dodatna rasvjeta 24 V AC/DC, maks. 12 W; način rada u Manage lights → Light E3. Kod DC-a 10 je zajednički pozitivni pol, a E3 preklopni izlaz. |
| 10 / 5 | Signalizacija stanja 24 V AC/DC, maks. 3 W. Kod DC-a 10 je zajednički pozitivni pol, a 5 preklopni izlaz. |
| B1 / B2 | Zaseban upravljani kontakt s monostabilnim ili bistabilnim načinom rada. Ne napaja pribor preko 10/11; priključak opterećenja i dopuštene vrijednosti provjerite u dokumentaciji konkretne ploče. |
| 10 / TS / 2 | Napojna i testirana grana fotoćelija te zajednička stezaljka prema konkretnoj shemi; TS nije univerzalni stalni izlaz minusa. |

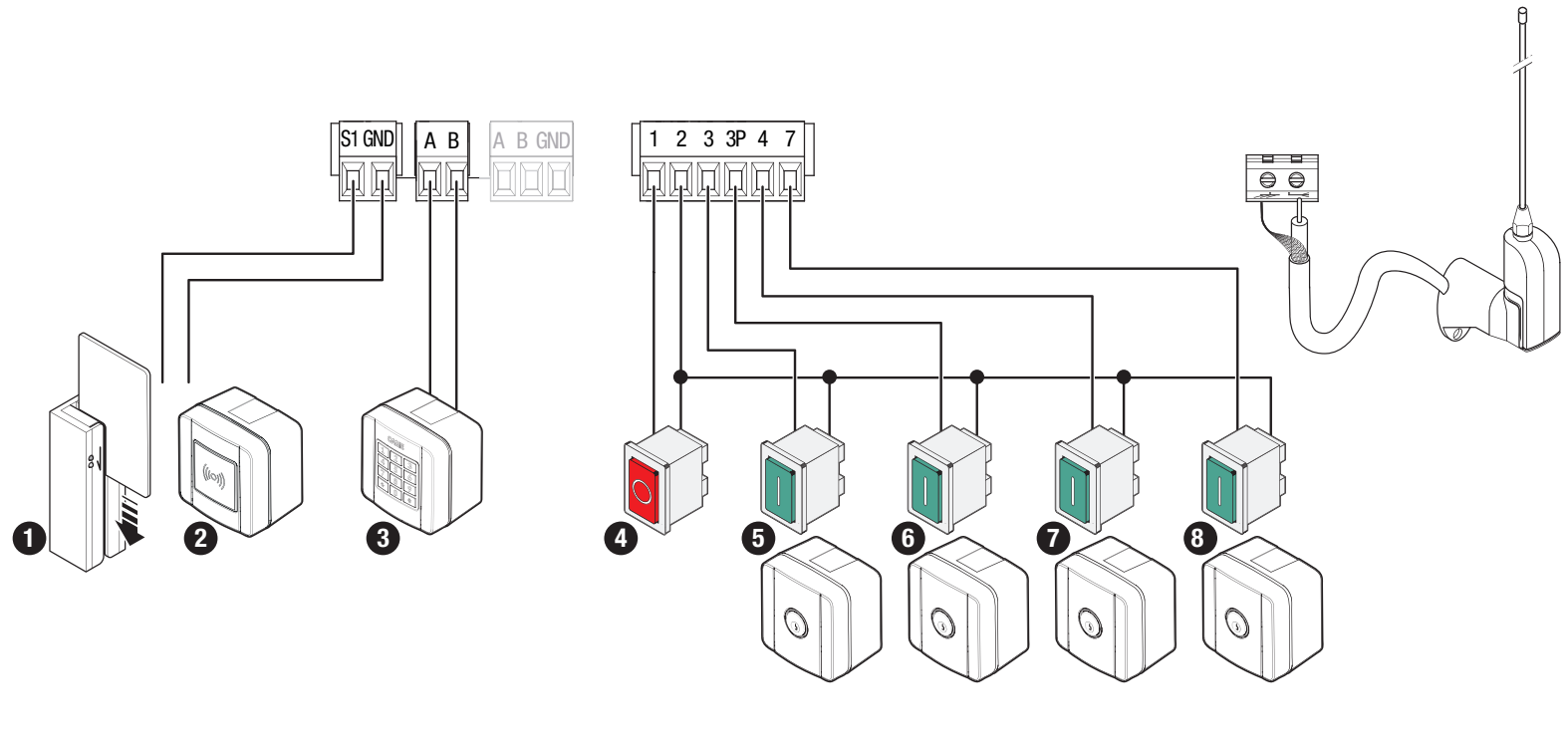

Naredbe, STOP, sigurnosni elementi i antena
| Stezaljke | Funkcija / kontakt |
|---|---|
| 1–2 | NC STOP. Zaustavlja i isključuje automatsko zatvaranje; za sljedeće kretanje potrebna je nova naredba. Ako se STOP ne koristi, deaktivirajte Total stop. |
| 2–3 | NO naredba samo za otvaranje. |
| 2–3P | NO djelomično otvaranje. |
| 2–4 | NO naredba samo za zatvaranje. |
| 2–7 | NO naredba korak po korak ili sekvencijska naredba, ovisno o postavci Command 2-7. |
| 2–CX / CY / CZ / CK | Četiri zasebno podesiva sigurnosna ulaza. Nekorištene ulaze deaktivirajte, a korištene postavite prema zaštiti. |
| S1 / GND | Transponder ili čitač s odgovarajućom karticom R700. |
| A / B kod čitača | Kodna tipkovnica s R800; ne zamijeniti s istim slovima serijske veze. |
| A / B / GND kod RSE | Serijska veza para ili CRP-a prema odgovarajućem konektoru. |
| Antena / AF | Središnji vodič RG58 za antenski signal, oplet na označeni kontakt uzemljenja prema slici; utična radijska kartica u AF. |
NO/NC naredbe i sigurnosni kontakti su beznaponski, bez polariteta +/−. Napajanje dodatne opreme i njezin izlazni kontakt zasebni su strujni krugovi. Na priključne stezaljke za naredbe nemojte dovoditi 230 V.

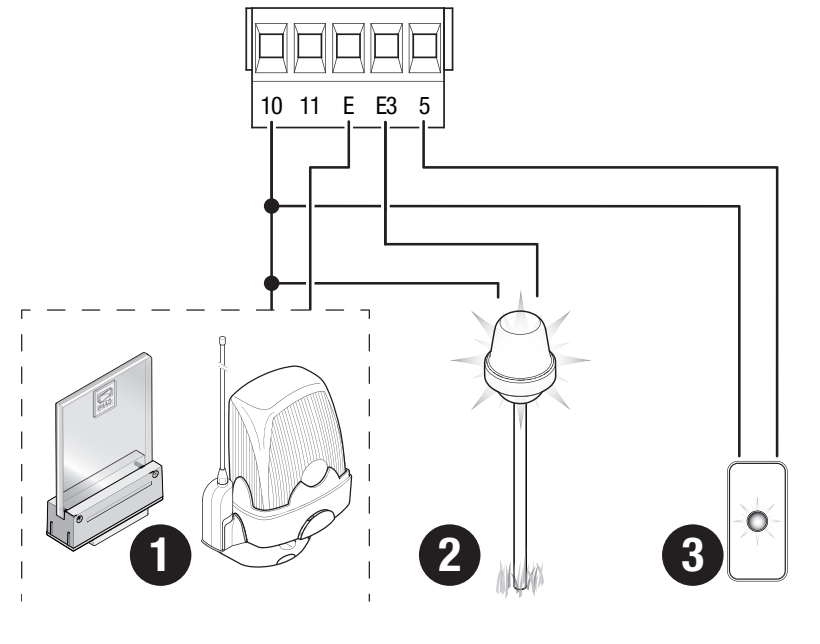

Signalna svjetiljka i dodatno svjetlo

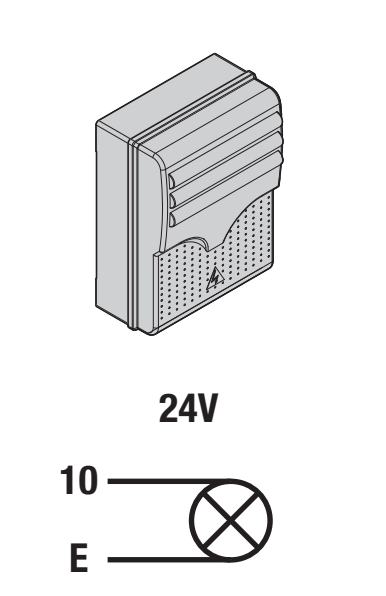

CAME KLED24 ima 24 V AC/DC i 2 W, stoga se spaja na 10–E unutar ograničenja od 3 W. Njegov ulaz nije zasebno označen s +/−; kod AC-a se polaritet ne razlikuje, a kod DC-a je 10 pozitivni zajednički priključak ploče. Verziju signalne svjetiljke za 230 V nemojte spajati ovdje. E3 je zaseban izlaz za svjetlo s ograničenjem od 12 W; nemojte zamijeniti E i E3.

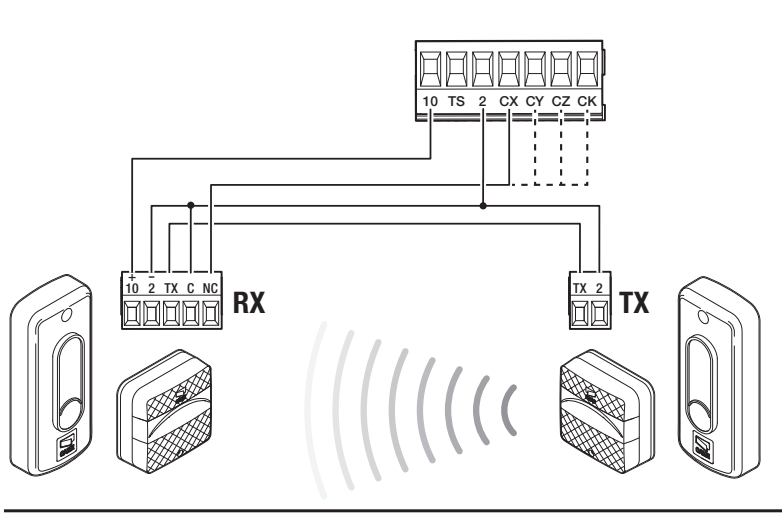

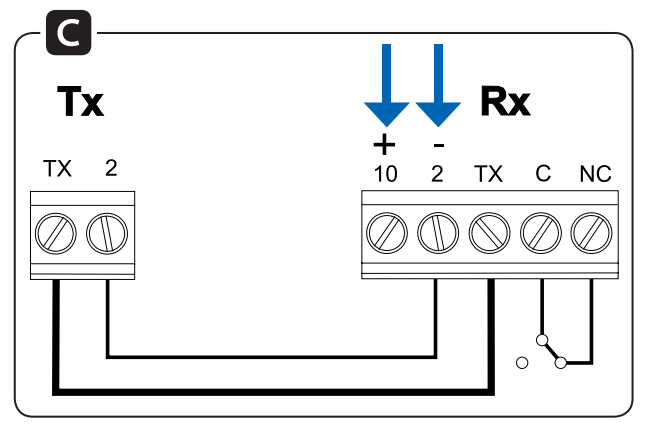

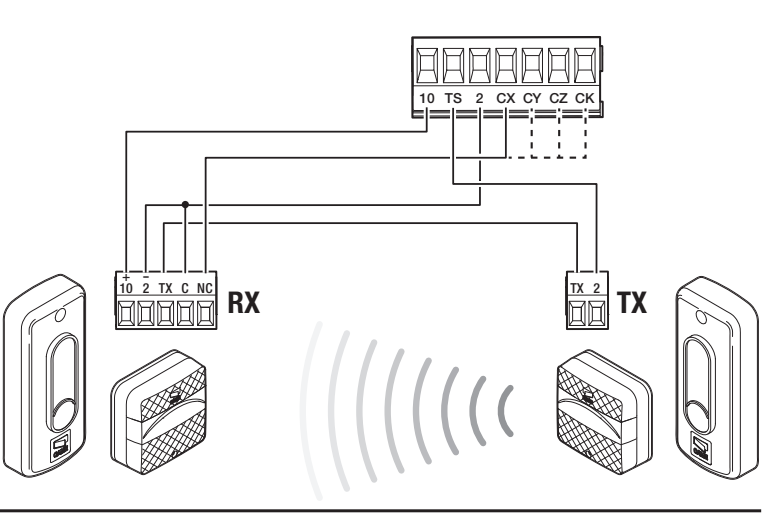

Fotoćelije DIR10 i test preko TS-a

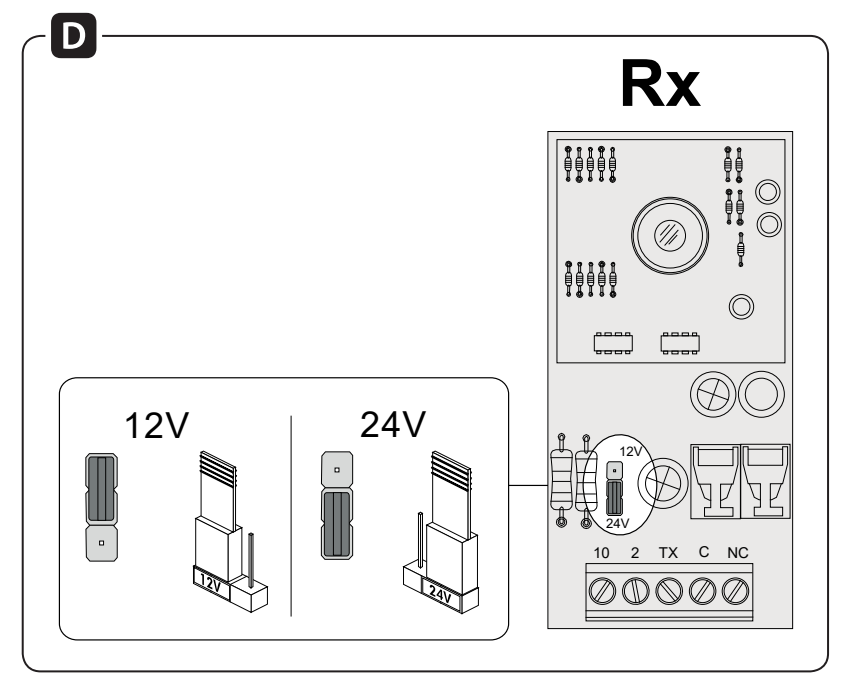

Primjer je za CAME DIR10: par TX/RX, domet 10 m, napajanje 12/24 V AC/DC. Premosnik RX postavite na 24 V. Potrošnja para iznosi 60 mA pri 24 V AC. RX ima priključke 10 (+), 2 (−), TX, C i NC. TX ima priključke TX i 2, bez zasebnih oznaka +/− na izvornom crtežu. Kod AC-a ne primjenjuje se istosmjerni polaritet.
| Priključak DIR10 | Uobičajeno | S testom |
|---|---|---|
| RX10 (+) | Ploča10 | Ploča10 |
| RX2 (−) i RX C | Ploča2 | Ploča2 |
| RX TX ↔ TX TX | Spojiti između RX-a i TX-a | Isti spoj |
| TX2 | Ploča2 | PločaTS |
| RX NC | PločaCX | PločaCX |
Kontakt C–NC nema polaritet. U ovoj sinkroniziranoj shemi RX2 i C spojeni su na 2 ploče, a ne na 11. Spojite RX TX s TX TX; nemojte taj spoj zamijeniti izravnim napajanjem s priključka 10 ploče. Na CX postavite C1 za ponovno otvaranje tijekom zatvaranja.
Aktiviranje sigurnosnog testa
Dok napajanje nije priključeno, premjestite vodič TX2 na TS; RX2/C ostaju na 2, a spoj TX između RX/TX ostaje. Zatim u Configuration → Wired safety devices → Safety devices test aktivirajte test i odgovarajući sigurnosni ulaz. U slučaju pogreške testa otklonite problem s napajanjem, ožičenjem ili konfiguracijom; nemojte trajno premostiti zaštitu.

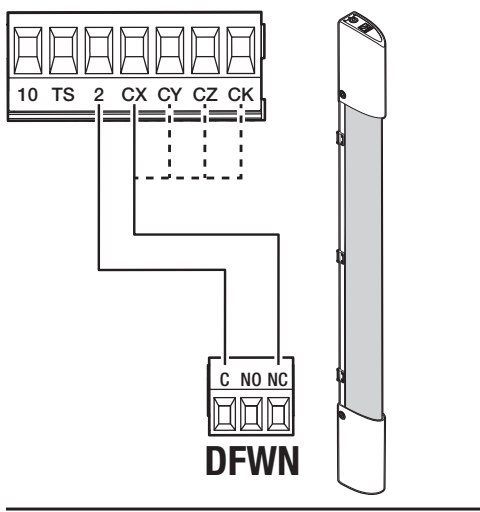

Sigurnosni rubovi i četiri ulaza
CX, CY, CZ i CK konfigurirajte svaki zasebno. NC rub koristi kontakt C–NC bez polariteta, primjerice prema shemi DFWN. Za otporni rub odaberite odgovarajući način rada R7/R8 i stvarnu shemu 8K2; par rubova ima vlastiti odabir i ožičenje. Nemojte zamijeniti otporni rub s običnim NC kontaktom.

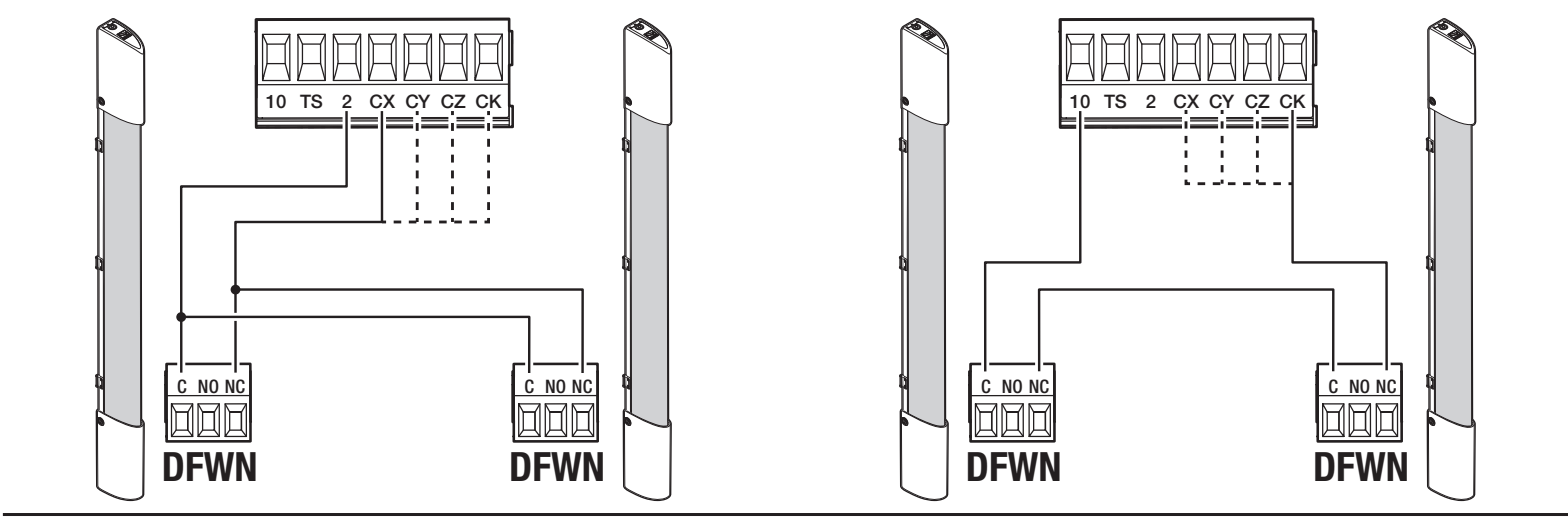

Kod para NC rubova DFWN, u lijevoj shemi oba su kontakta spojena zasebno: C oba ruba na 2 ploče, NC jednog na CX, a NC drugog na CY. Proizvođač preporučuje takvo ožičenje i označava ga kao paralelno; svaki ulaz treba konfigurirati zasebno. Desno su NC kontakti spojeni serijski na jedan ulaz: 2 ploče → C prvog ruba, NC prvog → C drugog, NC drugog → CX ploče. Riječ je o kontaktnim shemama DFWN, a ne o shemama otpornih rubova 8K2.
Prvo pokretanje i provjera smjera
- Provjerite mehaniku, graničnike, zupčastu letvu, kabele, blokadu deblokade i slobodan prostor.
- Nakon uključivanja slijedite upute grafičkog zaslona. Za ovaj pogon odaberite Motor type → BKV1500; promjena tipa ne mijenja fizičku nosivost.
- Postavite smjer u Configuration → Motor settings → Opening direction. Zadani je smjer ulijevo.
- U funkciji Motor test tipka > zatvara, a < otvara. U slučaju neusklađenosti ispravite smjer u izborniku; nemojte nasumično mijenjati vodiče.
- Postavite STOP, sve priključene sigurnosne ulaze, eventualni test, a zatim pokrenite učenje putanje.
- Provjerite cijeli ciklus, djelomično otvaranje, sve zaštite, svjetla, radio i ponašanje nakon prekida mrežnog napajanja.
Prvo uobičajeno kretanje nakon uključivanja jest otvaranje; pričekajte da završi. U slučaju neuobičajenog ponašanja, buke ili vibracija odmah zaustavite pogon i otklonite uzrok.
Automatsko učenje putanje BKV-a
Prije učenja moraju biti pravilno postavljeni mehanički krajnji prekidači, čvrsti graničnici, tip BKV1500 i smjer. Pogon mora biti blokiran, a cijelo područje kretanja slobodno. Tehničar mora nadzirati cijeli postupak; osobe ne smiju ulaziti u putanju kretanja.
- Otvorite Configuration → Motor settings → Travel calibration.
- Na pitanje Confirm? odaberite YES i potvrdite tipkom ENTER.
- Pustite da se dovrši cijeli postupak učenja prikazan na konkretnoj ploči; nemojte prerano zadavati novu naredbu.
- Nakon dovršetka provjerite položaje, usporavanja i rad svih sigurnosnih elemenata. Ako se pojavi Calibration error, najprije uklonite prepreku ili otklonite mehanički kvar, pa tek onda ponovite učenje.
Programiranje ove grafičke ploče izvodi se prema nazivima izbornika. Nemojte ovdje prenositi numeričke postavke A1/A3 ni postavke ZN7 iz druge serije.

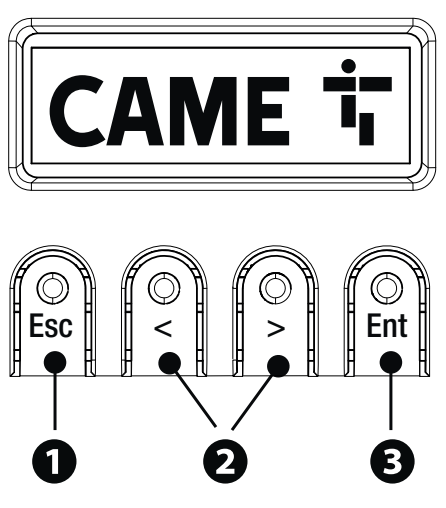

Programiranje grafičkim zaslonom
ENTER ulazi u izbornik i potvrđuje odabir. < i > kreću se kroz stavke i mijenjaju vrijednost. ESC poništava nepotvrđenu promjenu, vraća se natrag, izlazi iz izbornika ili zaustavlja kretanje. Programirajte dok pogon miruje i prije izmjena spremite trenutačne postavke.
U nastavku je objašnjenje na slovačkom s nazivima stavki izbornika na engleskom radi lakšeg pronalaženja. Podebljane su samo izričito navedene tvorničke vrijednosti. Dostupnost funkcija ovisi o priključenim karticama i izvedbi ploče.
Configuration → Motor settings
| Stavka / značenje | Opcije i uvjeti |
|---|---|
| Opening direction Smjer otvaranja. | To the left – ulijevo; To the right – udesno. |
| Motor test Provjera smjera. | > zatvara, < otvara; neusklađenost ispravite odabirom smjera. |
| Travel calibration Učenje hoda. | Confirm? NO/YES; postupak učenja. |
| Motor type Vrsta pogona. | Za BKV15AGS odaberite BKV1500; odabir BKV2000/BKV2500 ne povećava nosivost ovog modela. |
Configuration → Gate travel settings
Configuration → Wired safety devices
| Stavka / značenje | Opcije i uvjeti |
|---|---|
| Total stop STOP1–2: zaustavlja i isključuje automatsko zatvaranje. | Deactivated / On. Aktivirajte samo uz ispravan NC kontakt. |
| CX input / CY input / CZ input / CK input Četiri zasebno podesiva ulaza. | Svaki Deactivated; C1/C2/C3/C4/C7/C8/C13/R7/R8 i R7/R8 za dva sigurnosna ruba. Značenja su navedena ispod tablice. |
| Safety devices test Testiranje fotoćelija pri naredbama za otvaranje i zatvaranje. | Deactivated / On; zahtijeva spajanje preko TS-a. |
| Obst. with motor stopped Ako je prijavljena prepreka, ne dopušta pokretanje ni iz mirovanja. | Deactivated / On. |
Configuration → RIO safety devices
Configuration → Command inputs / Functions
Konfiguracija → Vremena / Upravljanje svjetlima
Konfiguracija → Komunikacija RSE / Vanjska memorija
| Stavka / značenje | Opcije i uvjeti |
|---|---|
| RSE1 Funkcija kartice u RSE_1. | CRP, upareno ili isključeno. |
| CRP adresa Jedinstvena adresa ploče u sustavu. | 1–254; ne nagađati prefiks. |
| Brzina RSE1 / brzina RSE2 Brzina prijenosa svakog priključka. | 1200/2400/4800/9600/14400/19200/38400/57600/115200 bps. |
| Spremi podatke Spremanje korisnika, vremena i konfiguracije. | Prikazuje se kada je memorija umetnuta; Memory Roll. |
| Učitaj podatke Učitavanje spremljenih podataka na ploču. | Zamjenjuje podatke na ploči spremljenom konfiguracijom; nakon učitavanja provjeriti cijeli sustav. |
Upravljanje korisnicima – korisnici
Informacije – informacije i servis
| Stavka / značenje | Opcije i uvjeti |
|---|---|
| Verzija FW-a Prikaz verzija FW-a i GUI-ja. | Zabilježiti obje verzije prije promjene postavki. |
| Brojač ciklusa Brojači ciklusa. | Ukupan broj ciklusa / djelomični broj ciklusa. |
| Postavljanje održavanja Obavijest o servisu. | Deaktivirano ili 1×100 do 250×100 ciklusa; upozorenje treperi 3+3 puta. |
| Poništavanje održavanja Poništavanje djelomičnog servisnog brojača. | Potvrditi? NO/YES; izvršiti nakon stvarno obavljenog održavanja. |
| Poništavanje parametara Vraćanje parametara na zadane vrijednosti. | Zadržava Radio decoding, Motor type i podatke kalibracije; razlikovati od potpunog resetiranja. |
| Popis pogrešaka Posljednjih 8 pogrešaka. | Strelice služe za pregled povijesti; Delete errors briše je nakon potvrde. |
Upravljanje tajmerom / Naredbe
Language / Password / F Menu
Reakcije žičnih i RIO ulaza
| Reakcija | Značenje |
|---|---|
| C1 / P1 | Ponovno otvaranje tijekom zatvaranja – fotoćelije. |
| C2 / P2 | Ponovno zatvaranje tijekom otvaranja – fotoćelije. |
| C3 / P3 | Djelomično zaustavljanje; provjeriti zajedno s radnom automatikom. |
| C4 / P4 | Zaustavljanje i čekanje na uklanjanje prepreke. |
| C7 / P7 | Ponovno otvaranje tijekom zatvaranja – sigurnosni rubovi. |
| C8 / P8 | Ponovno zatvaranje tijekom otvaranja – sigurnosni rubovi. |
| C13 / P13 | Ponovno otvoriti tijekom zatvaranja i odmah zaustaviti nakon uklanjanja prepreke; reakcija vrijedi i kada vrata miruju. |
| R7 / R8 | Odgovarajuća reakcija za rubove s otporom 8K2; zasebna opcija za jedan ili dva ruba. |
| P0 | Zaustaviti i isključiti automatiku; nastaviti tek nakon nove naredbe. |
Pohrana i upravljanje daljinskim upravljačima
Za gore opisani grafički izbornik kapacitet je 250 korisnika. U utor AF umetnite prijamnik odgovarajuće frekvencije i kodiranja; primjer je AF43S s TOP-432EE. Sama podudarnost frekvencije ne potvrđuje kompatibilnost.
- Otvorite Manage users → New user.
- Odaberite željenu funkciju i potvrdite tipkom ENTER.
- Pošaljite kod tipkom koju ste odabrali na daljinskom upravljaču.
- Ponovite postupak za sljedeću tipku ili korisnika, zabilježite broj i naredbu te provjerite stvarni rad.
Za pojedinačno brisanje odaberite Remove user; za potpuno brisanje Remove all. Opcija Radio decoding → Rolling code ili TW Key block briše prethodno pohranjene odašiljače s drugim kodiranjem. Nemojte isprobavati ovu opciju bez evidencije postojećih daljinskih upravljača.
Vraćanje parametara na zadane postavke i potpuno resetiranje
Information → Parameter reset vraća tvorničke parametre, ali zadržava Radio decoding, Motor type i postavke kalibracije hoda. Prije potvrde spremite konfiguraciju, a nakon resetiranja provjerite smjer, zaštite, vremena i radna ispitivanja. Za brisanje svih korisnika postoji zasebna opcija Manage users → Remove all. Nakon svakog vraćanja postavki provjerite i pohranjene daljinske upravljače.
Vraćanje postavki nakon zaboravljene lozinke zasebno je potpuno resetiranje. Briše pohranjene korisnike, vremena i kalibraciju. Ovaj postupak treba obaviti tehničar koji može cijeli sklop ponovno sigurno pustiti u rad.
- Isključite napajanje upravljačke ploče, uključujući eventualne baterije.
- Istodobno držite tipke < i > te ponovno uključite napajanje prema servisnom postupku.
- Držite tipke dok se ne prikaže Factory reset, odaberite Confirm YES i pritisnite ENTER.
- Ponovno postavite točan model, smjer, sve zaštite, učenje i korisnike; prije puštanja u rad provedite potpuna ispitivanja.
Sigurnosna kopija i učitavanje s Memory Roll
- Isključite mrežno napajanje i baterije te umetnite Memory Roll u označeni priključak.
- Nakon uključivanja odaberite Configuration → External memory → Save data ili Read data.
- Spremanje/učitavanje obuhvaća korisnike, vremena i konfiguraciju. Učitavanje može prebrisati postojeće podatke na upravljačkoj ploči.
- Po završetku isključite napajanje i izvadite Memory Roll. Nakon vraćanja postavki provjerite odgovara li model, smjer, sve zaštite i naredbe.
Te se stavke prikazuju kada je memorija priključena. Koristite dokumentirani priključak Memory Roll; nemojte priključivati USB uređaj u drugi priključak samo zato što naziv funkcije zvuči slično.
Memory Roll je na slici stvarne upravljačke ploče ZBKN označen brojem 23.

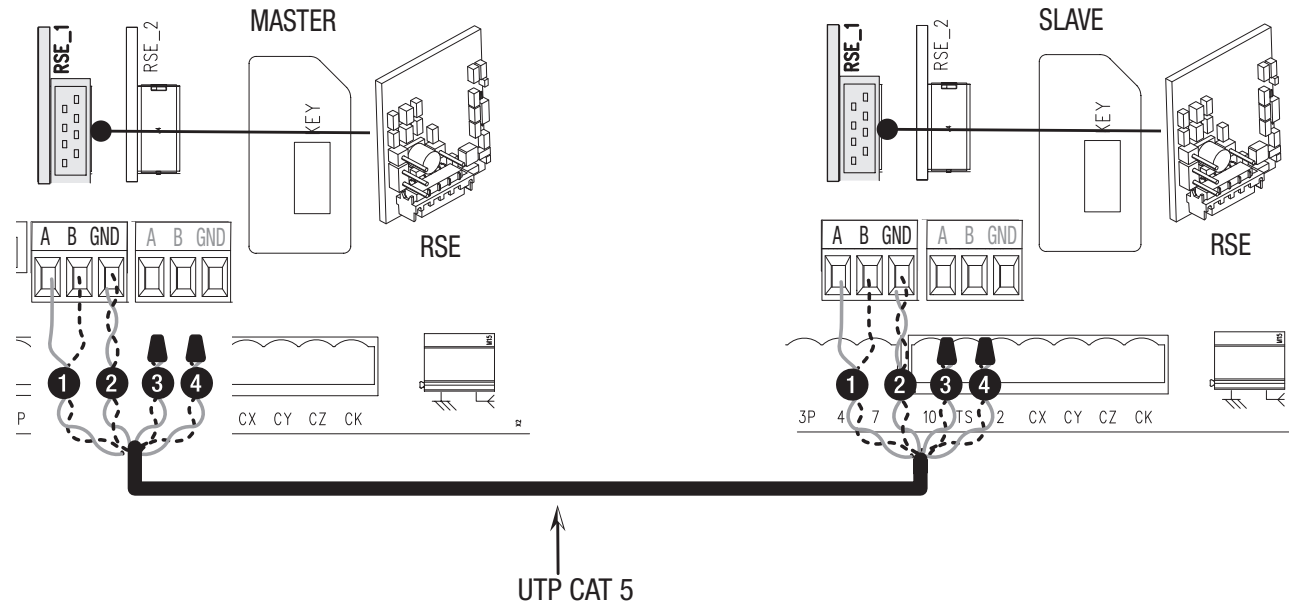

Dva pogona u načinu rada MASTER–SLAVE
U priključak RSE_1 obiju upravljačkih ploča umetnite kartice RSE i povežite A–A, B–B, GND–GND kabelom UTP CAT5 prema shemi. Pribor i upravljački elementi priključuju se na MASTER, gdje se pohranjuju i korisnici. Na MASTER odaberite Paired u čarobnjaku ili u postavkama RSE1; drugi pogon postat će SLAVE. Djelomičnom naredbom upravlja MASTER prema izvornoj shemi, a zajedničko otvaranje pokreće oba krila.
Ako se RSE_1 koristi za par, CRP koristi RSE_2. U ovoj konfiguraciji nije moguće priključiti CAME KEY. Nemojte zamijeniti ista slova A/B na različitim sučeljima.
Dijagnostika tekstualnih poruka na zaslonu
| Poruka | Provjera / postupak |
|---|---|
| Calibration error | Učenje je prekinuto zbog prepreke; uklonite uzrok i provjerite mehaniku. |
| The Encoder does not work | Enkoder je odspojen ili oštećen; prije isključivanja napajanja provjerite odgovarajući priključak i ožičenje. |
| Service test failure error | Prepreka na fotoćelijama, neispravno ožičenje/konfiguracija ili neispravna fotoćelija; provjerite test TS. |
| Door lock open | Pogon je deblokiran; provjerite je li poluga osigurana. |
| Maximum number of closing / opening obstacles / obstacles | Prekoračen je broj uzastopno otkrivenih prepreka; uklonite otpor ili uzrok aktiviranja zaštite. |
| Communication error | Priključak RSE nije pravilno postavljen; provjerite povezivanje i način rada. |
| Incompatible remote control | Neodgovarajući odašiljač, kodiranje ili TWIN KEY BLOCK. |
| Slave door open | Pogon SLAVE je deblokiran. |
| No communication from the RIO system | RIO modul nedostaje u priključku ili je neispravan. |
| RIO system not configured | Bežični sustav ili njegovi uređaji nisu konfigurirani. |
Information → Errors list čuva posljednjih 8 pogrešaka. Prije njihova brisanja zabilježite stanje i FW/GUI. Ako se vrata ne pomiču, provjerite mrežno napajanje, osigurače, deblokadu, STOP, zaštitu i trajno aktiviranu naredbu. Ako se vrata otvaraju, ali ne zatvaraju, provjerite fotoćelije i postavku odgovarajućeg ulaza. Nemojte zaobilaziti zaštitu trajnim premošćivanjem.
Osigurači za 230 V BKV15AGS
| Krug | Brzi osigurač |
|---|---|
| Mrežno napajanje | 2 A F |
| Upravljačka ploča | 630 mA F |
| Pribor | 1,6 A F |
Osigurače provjeravajte bez priključka na električnu mrežu i bez baterija. Zamijenite ih isključivo osiguračima istog tipa i vrijednosti, a najprije uklonite uzrok kratkog spoja ili preopterećenja.
Održavanje i servis
Svakih 10 000 ciklusa, a najkasnije svakih 6 mjeseci provjerite zategnutost vijaka/matica, istrošenost i rad pokretnih dijelova, podmažite odgovarajuća mehanička mjesta te provjerite upozoravajuće i sigurnosne uređaje, ručno deblokiranje, kabele, vodilicu i zupčastu letvu. Prije zahvata odspojite napajanje i baterije. Nakon duljeg razdoblja mirovanja, po ponovnoj uspostavi napajanja provjerite rad cijelog sustava.
Proizvođač navodi MCBF od 250 000 ciklusa za BKV15 pri 20 m/1 500 kg; u vjetrovitom području navedeni se broj smanjuje za 15 %. To je referentni podatak o vremenu između kvarova, a ne interval bez održavanja niti jamstvo vijeka trajanja svake rampe. Servisno upozorenje postavite u Information → Set up maintenance, a poništite ga tek nakon obavljenog servisa.
Nakon podešavanja zatvorite zaštitu ploče, poklopac i sve pričvrsne elemente. Provjerite sile i sigurnosne funkcije cijele rampe, pokažite korisniku ručno deblokiranje i predajte mu upute za cijeli sklop. Elektroniku i baterije nakon isključenja iz uporabe predajte na za to predviđeno sabirno mjesto.
Tehničke značajke CAME BKV15AGS
| Parametar | Vrijednost za opisanu izvedbu |
|---|---|
| Model / šifra | BKV15AGS / 801MS-0300 |
| Maksimalna masa / duljina krila | 1 500 kg / 20 m |
| Mrežno napajanje | 230 V AC, 50/60 Hz |
| Motor / unutarnje napajanje upravljačke ploče | 36 V DC / 26 V DC |
| Snaga | 200 W |
| Sila / maksimalna sila | 800 N / 1 200 N |
| Maksimalna brzina | 12 m/min |
| Stupanj zaštite | IP54 |
| Radna temperatura | −20 do +55 °C |
| Rad | Neprekidan rad; nema fiksnog broja ciklusa na sat. |
| Vrijeme rada | 180 s |
| Potrošnja u stanju pripravnosti | 14 W; s modulom RGP1 0,8 W |
| Toplinska zaštita transformatora | 120 °C |
| Klasa izolacije / prijenosni omjer | I / 40 |
| Masa pogona | 20 kg |
| Boja | Siva RAL 7024 |
| Zupčanik / granične sklopke | Modul 4 / mehaničke |

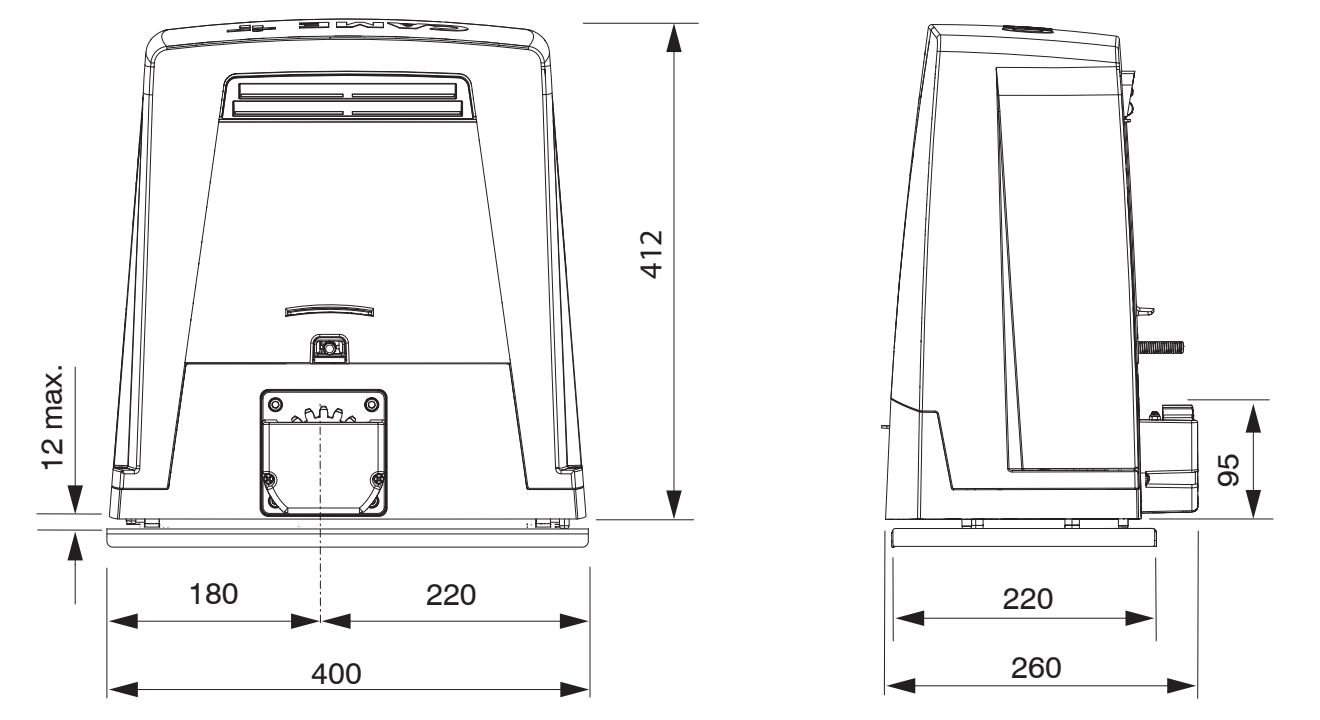

| Dimenzije širina × dubina × visina | 400 × 260 × 412 mm |
| Postavka modela | Motor type → BKV1500 |
| Kapacitet korisnika u ovom izborniku | 250 |
Kako mogu naručiti ovu robu?
Odaberite način koji vam najviše odgovara:
- naručivanje putem internetske trgovine: gumbom kupi dodajte robu u košaricu internetske trgovine (gumb kupi nalazi se ovdje u tablici varijanti proizvoda).
- naručivanje e-poštom: naručite na [email protected]
