CAME BKV20AGS - samostalni pogon za klizna vrata do 2000 kg (A)
NOVO| Dostupnost proizvoda: | do 3 dana | Robu u pravilu šaljemo u roku od 3 dana. |
|---|
do 3 dana
997,64 € s PDV-om
| Težina |
|---|
| 12 kg |
Opis proizvoda CAME BKV20AGS - samostalni pogon za klizna vrata do 2000 kg (A)
Pogon CAME BKV20AGS namijenjen je za klizne kapije težine do 2000 kg i duljine krila do 20 m. Ima elektromehanički granični prekidač za zaustavljanje. Pogon je nepovratan. Detaljne tehničke značajke ». Preuzmite priručnik ».
CAME BKV20AGS, šifra 801MS-0310je pogon za veliko klizno krilo do 2 000 kg i 20 m duljine. Ima motor 36 V DC, grafički zaslon, četiri žičana sigurnosna ulaza i mehaničke krajnje prekidače. Mrežno napajanje je 230 V AC. Nosivost, duljinu i stvarni otpor vrata procjenjujte zajedno.
Montažu, priključivanje na mrežu i puštanje u pogon mora obaviti kvalificirani tehničar. Prije otvaranja ili umetanja kartica odspojite mrežno napajanje i eventualne baterije. Provjerite oznaku BKV20AGS, ploču ZN8 i verziju FW/GUI u izborniku Information. Postavke u nastavku odnose se na grafički izbornik s opcijom Motor type BKV2000. Za drugu izvedbu ili izbornik koristite odgovarajuće upute.
Samostalni pogon BKV20AGS i povezani kompleti
| Izvedba | Odabir |
|---|---|
| Samostalni pogon CAME BKV20AGS (A) | Pogon za nadogradnju ili zamjenu sklopa; dodatna oprema odabire se zasebno. |
| Komplet CAME BKV20AGS (D) | Alternativna ponuda sklopa. Sadržaj pakiranja provjerite na stranici konkretnog kompleta. |
Vrijednost od 20 m označava maksimalnu duljinu krila; nemojte je zamijeniti sa širinom slobodnog prolaza. BKV20AGS koristi mehaničke prekidače. Magnetski prekidači i satna kartica, koji su uključeni u izvedbe AGE, nisu standardna oprema izvedbe AGS.
Dodatna oprema i primjeri spajanja
Uređaji u nastavku primjeri su dodatne opreme i njezina spajanja, a ne sadržaj pakiranja samostalnog pogona. Za drugi tip koristite njegove vlastite upute.
| Element | Primjer / primjena |
|---|---|
| Fotoćelije | CAME DIR10, 12/24 V AC/DC; domet 10 m, stezaljke i testiranje. |
| Signalna svjetiljka | CAME KLED24, 24 V AC/DC, 2 W; spajanje 10–E. |
| Radio | CAME AF43S i TOP-432EE, primjer fiksnog koda 433,92 MHz; usklađenost kodiranja provjerite s postavkama ploče. |
| Zupčasta letva | Zupčaste letve, za ovaj model modul 4. |
| Upravljanje | Prekidači, tipkala i čitači; beznaponske NO naredbe i NC STOP prema ploči. |
Montaža BKV20AGS
Prije montaže ručno provjerite lagano i glatko kretanje cijelom putanjom. Vrata i vodilica moraju biti stabilni, vodoravni i osigurani od iskliznuća. Provjerite čvrste graničnike za otvoreni i zatvoreni položaj te zaštitite mjesta prignječenja, uklještenja i zahvata zupčaste letve. Pogon pričvrstite na čvrstu podlogu, izvan izravnog mlaza vode. Ako se u krilu vrata nalazi pješačka vratašca, kretanje se smije omogućiti samo ako su ona sigurno zatvorena.

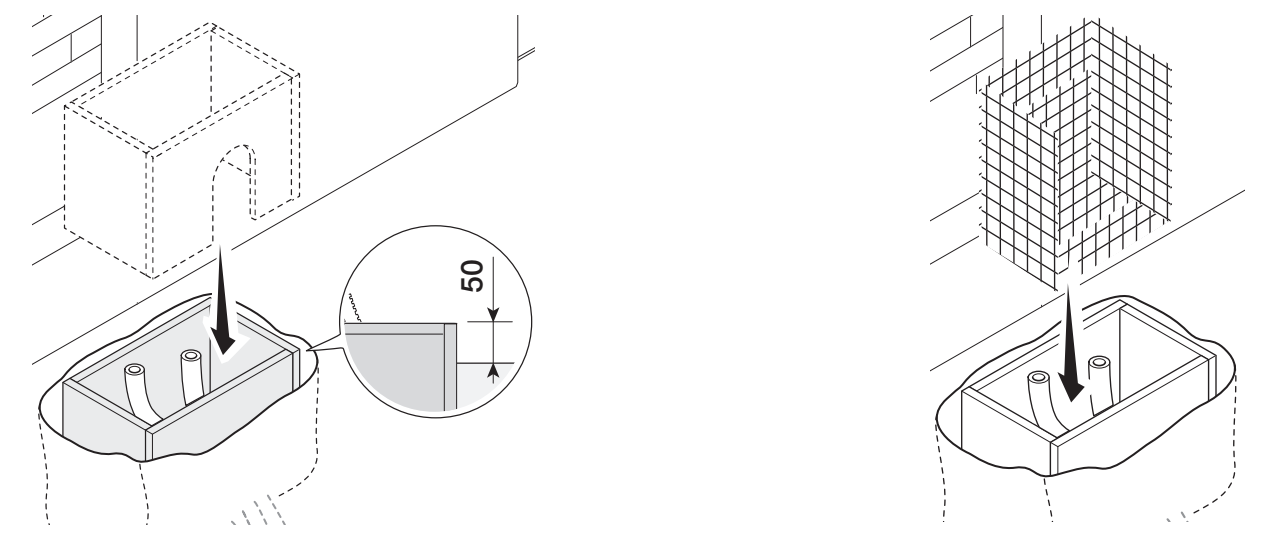

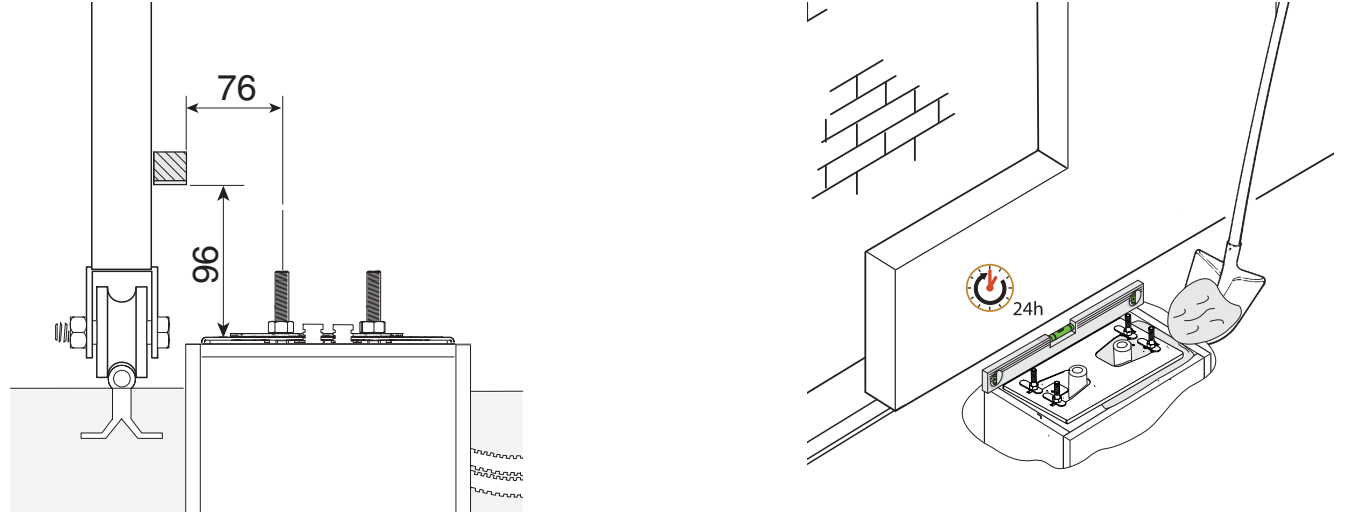

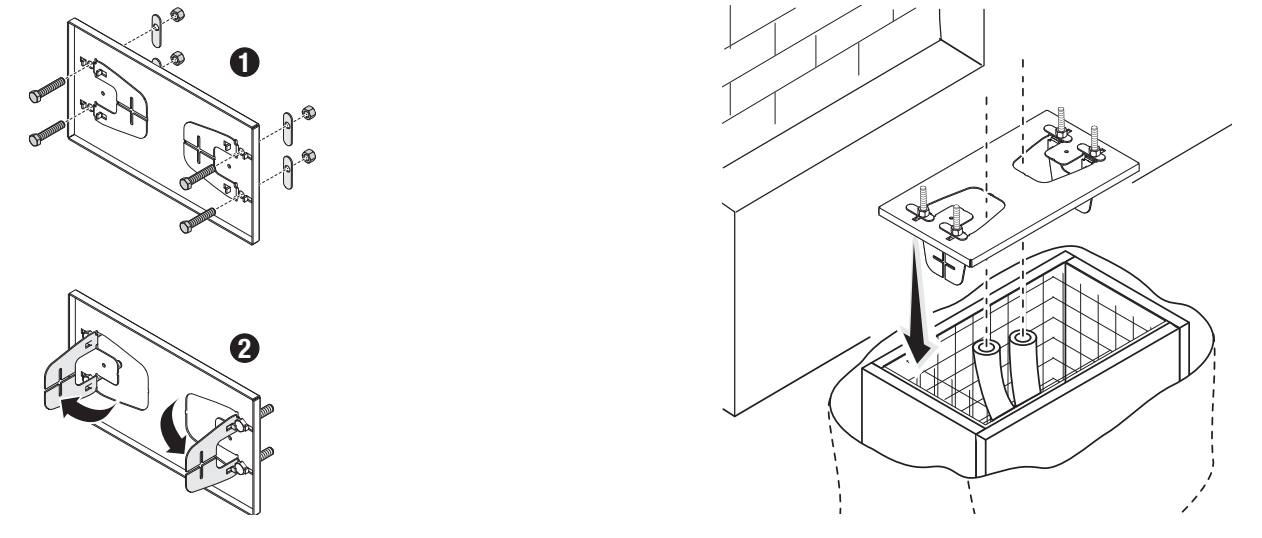

Temelj i sidrena ploča

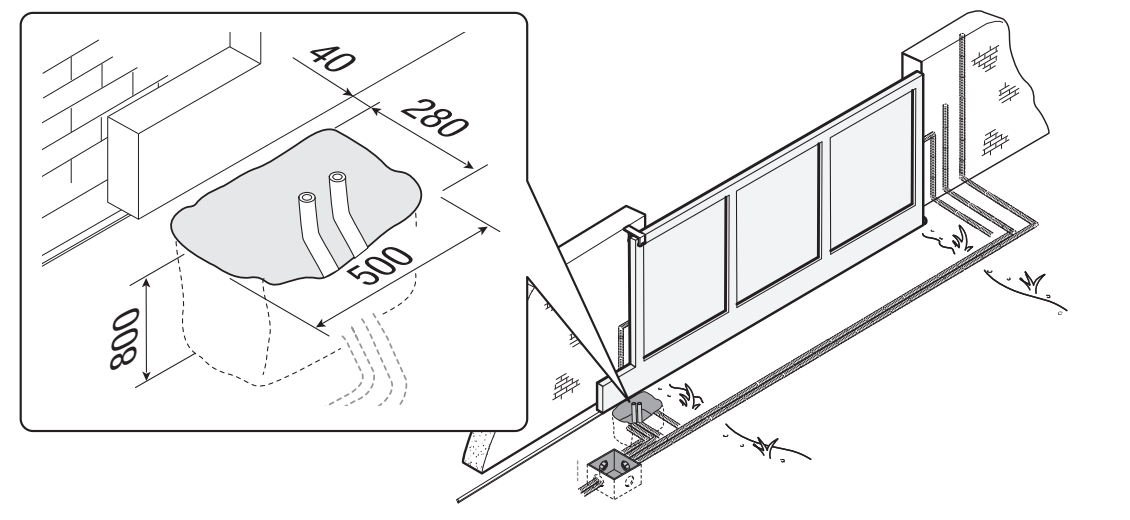

Primjer proizvođača predviđa iskop 500 × 280 mm, dubine 800 mm i zaštitne cijevi Ø 40 mm. Dimenzije temelja prilagodite tlu i konkretnim vratima; riječ je o primjeru postavljanja, a ne o univerzalnom projektu temelja. Oplata strši 50 mm iznad tla i sadrži čeličnu armaturu.
U ploču umetnite isporučene vijke M12 i učvrstite ih maticama. Savijte unaprijed oblikovane sidrene spojnice i umetnite ploču u armaturu. Zaštitne cijevi moraju prolaziti kroz njezine otvore. Precizno poravnajte ploču; navoji moraju ostati iznad betona. Položaj u odnosu na zupčastu letvu određen je kotama 76 i 96 mm označenima u presjeku. Ostavite beton da očvrsne najmanje 24 sata.

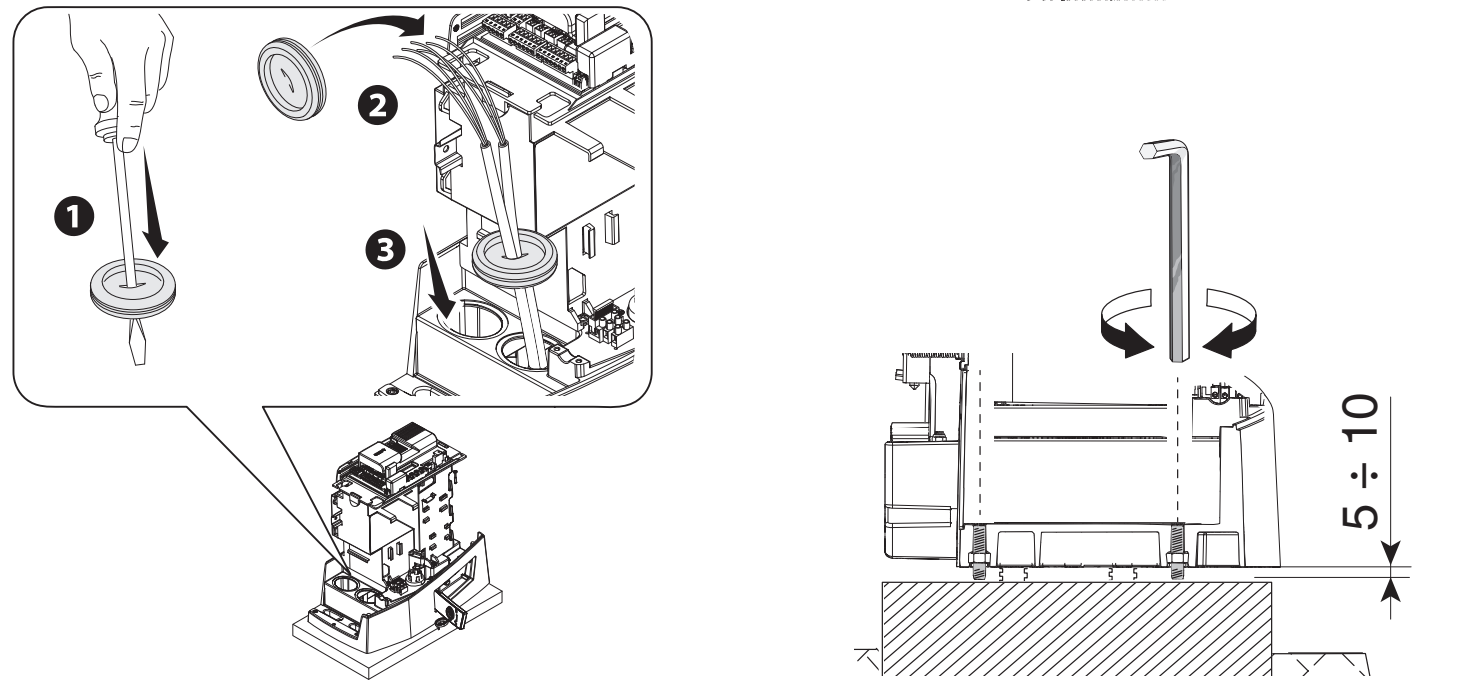

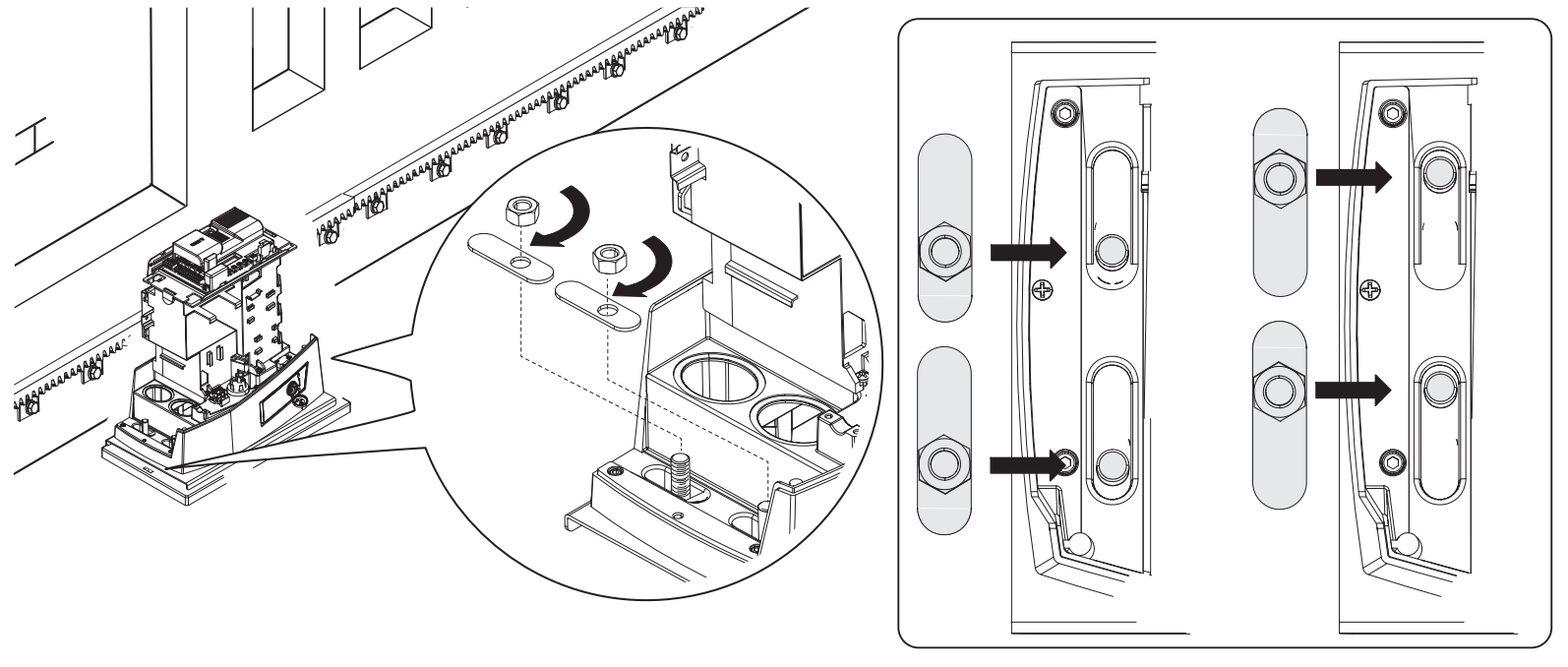

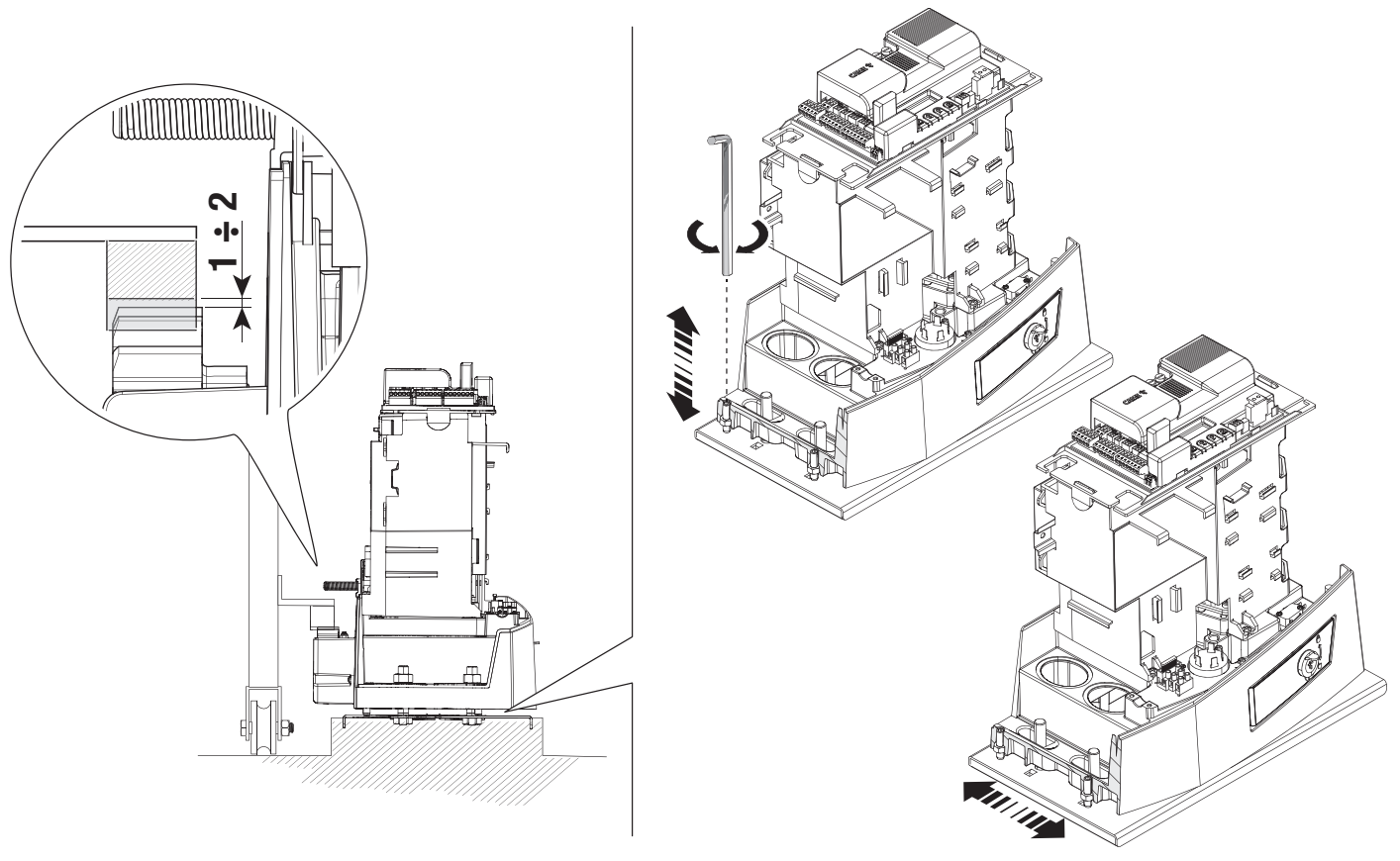

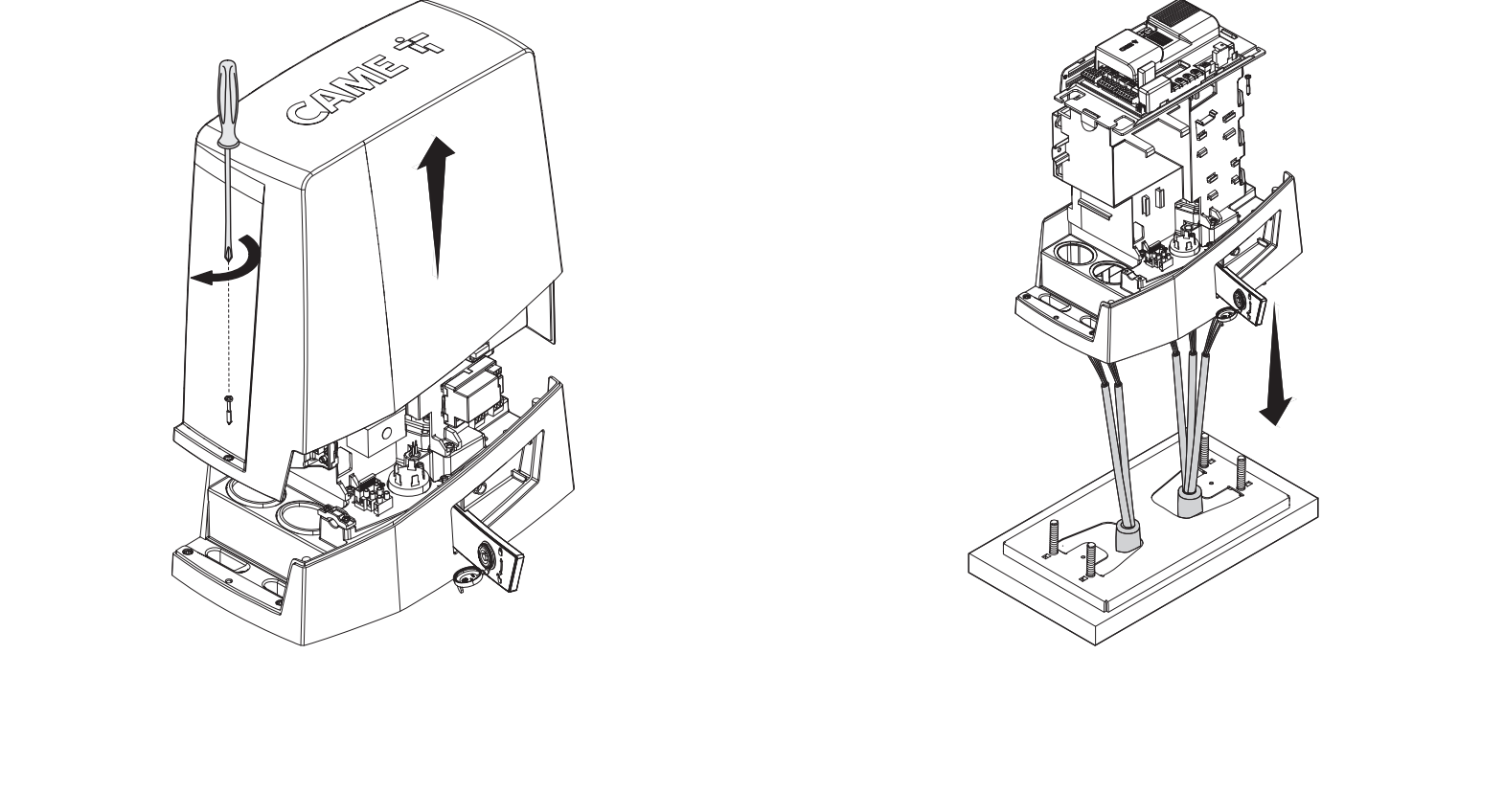

Postavljanje i podešavanje visine
Nakon uklanjanja oplate zatrpajte prostor oko temelja. Skinite matice sidara i izvucite kabele približno 600 mm iznad ploče. Skinite poklopac i postavite pogon; kabeli prolaze njegovim donjim dijelom i kroz zabrtvljene uvodnice. Navojnim nožicama podignite pogon za 5–10 mm, kako bi ostalo prostora za podešavanje zahvata.

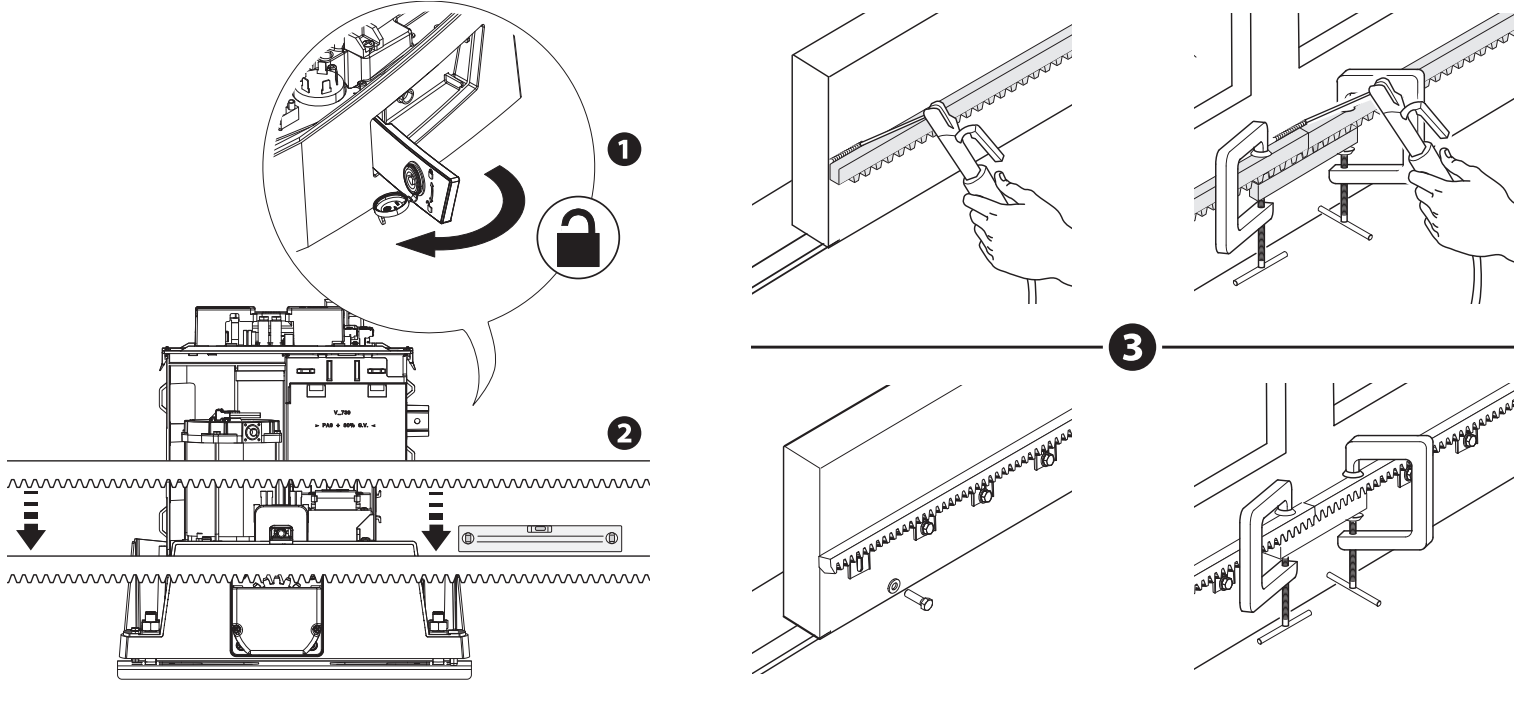

Zupčasta letva i zazor 1–2 mm
Deblokirajte pogon i pričvrstite zupčastu letvu modula 4 dok ručno pomičete vrata. Pri spajanju dijelova ispod spoja umetnite pomoćni komad zupčaste letve i dvije stezaljke kako bi se zubi pravilno nastavili. Nakon pričvršćivanja podesite visinu nožicama, a vodoravni položaj ovalnim otvorima.
Između zupčanika i zupčaste letve ostavite zazor od 1–2 mm. Težina vrata ne smije opterećivati pogon. Ručno pomaknite vrata cijelom putanjom i tek nakon podešavanja pričvrstite pogon na ploču podloškama i maticama.

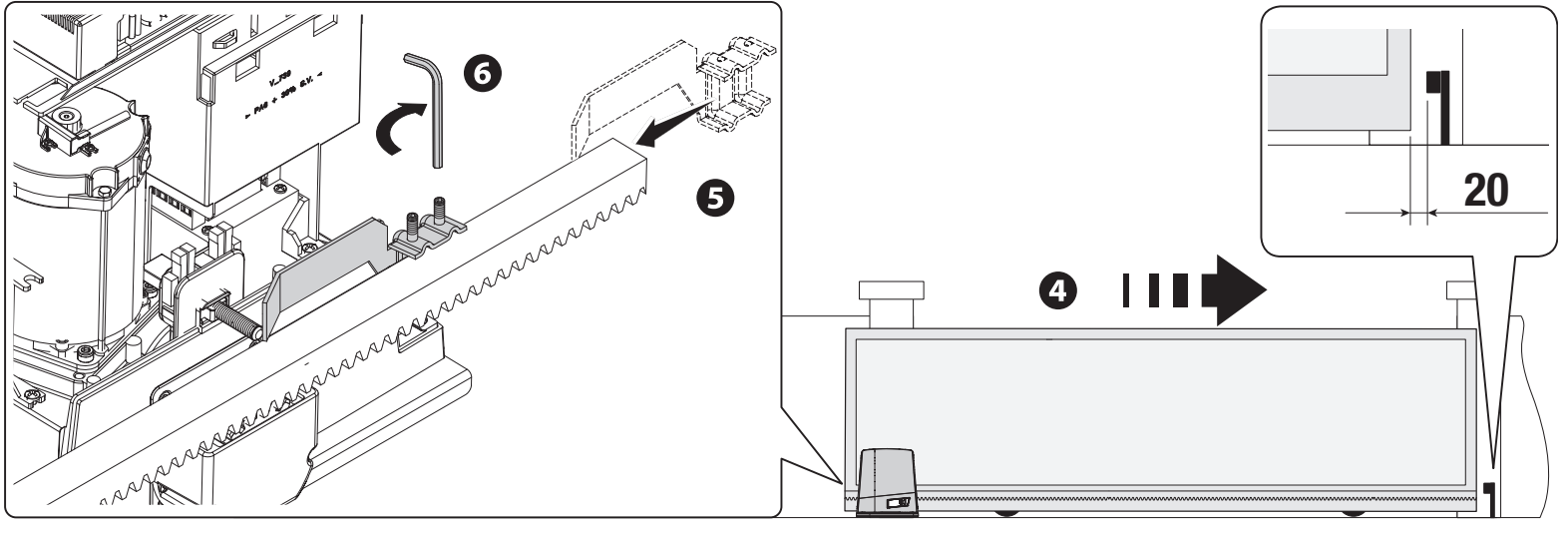

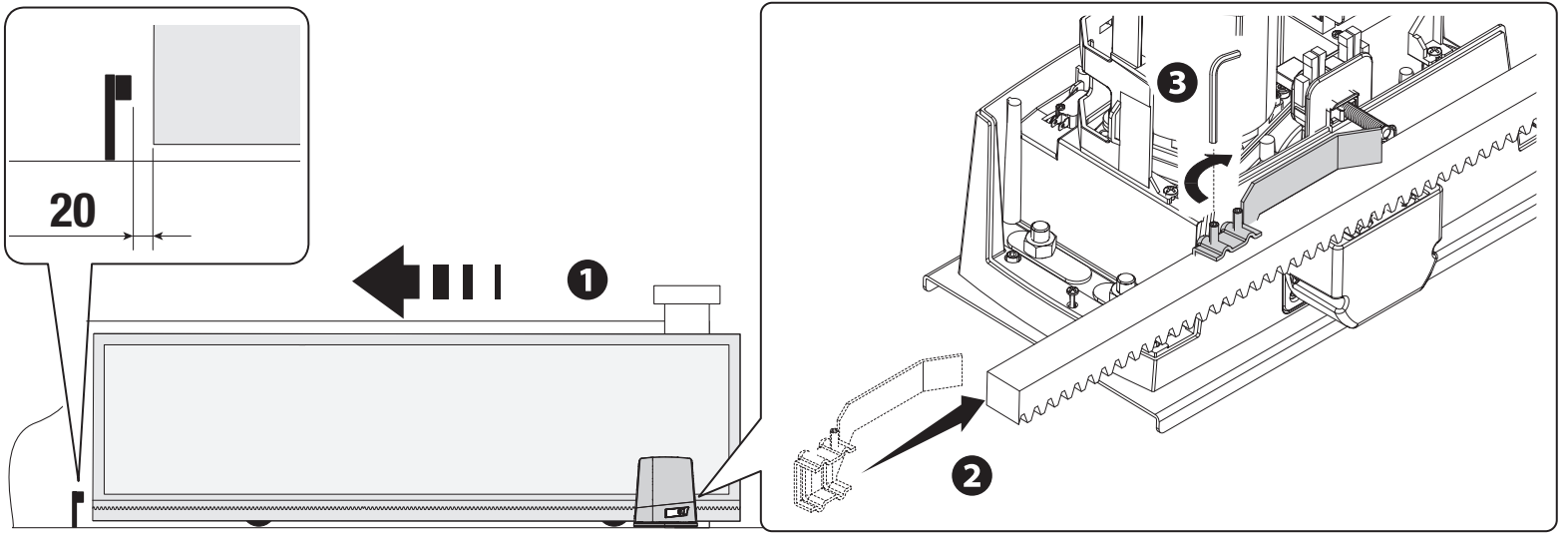

Mehanički krajnji prekidači AGS
Ručno otvorite vrata. Umetnite graničnik za otvaranje na zupčastu letvu tako da njegov nagib aktivira opružni mikroprekidač te ga učvrstite isporučenim vijcima. Ponovite isti postupak pri zatvaranju. U prikazanom sklopu ostavlja se približno 20 mm prije fiksnog graničnika; provjerite zaustavni hod pri stvarnom opterećenju. Fiksni graničnik vrata i aktivacijski graničnik pogona imaju različite uloge.

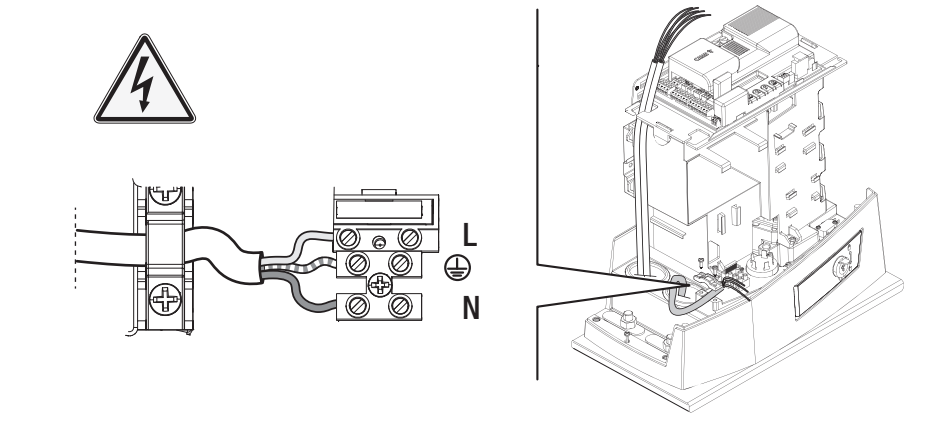

Ožičenje
| Krug | Presjek / uvjet |
|---|---|
| Mreža 230 V AC | 3G × 1,5 mm² do 20 m; 3G × 2,5 mm² za 20–30 m. |
| Signalna svjetiljka 24 V | 2 × 1 mm² za navedene trase do 30 m. |
| Fotoćelije | TX 2 × 0,5 mm²; RX 4 × 0,5 mm² prema cjelovitoj shemi. |
| Upravljački elementi | Broj žila prema uređaju, presjek 0,5 mm² za navedene trase. |
| Antena | RG58, najviše 5 m. |
| RSE / CRP | UTP CAT 5, najviše 1 000 m, ovisno o uvjetima serijskog sustava. |
Za dulju trasu ili više priključenih uređaja potrebno je proračunati presjek prema struji i padu napona. Mrežni kabel provucite kroz zasebnu uvodnicu, odvojeno od niskonaponskih krugova. Kabeli ne smiju dodirivati dijelove koji se zagrijavaju niti biti izloženi mehaničkim oštećenjima.

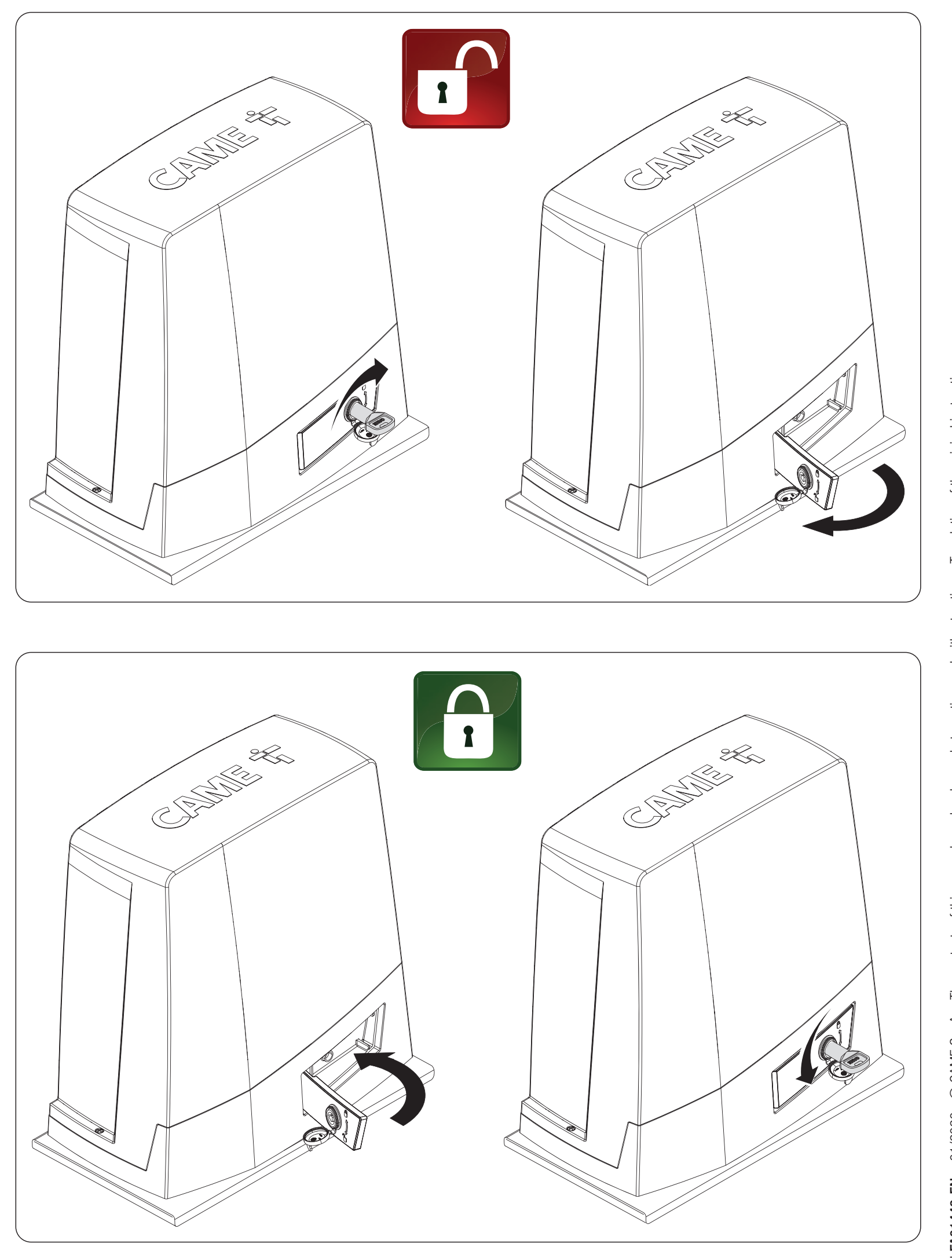

Ručno deblokiranje i ponovno blokiranje
Najprije isključite napajanje i osigurajte krilo od nekontroliranog pomicanja. Oštećena ili neuravnotežena vrata nemojte deblokirati ako nisu osigurana.
- Umetnite ključ u bravu i okrenite ga prema gornjem paru slika.
- Otvorite polugu za deblokiranje prema van iz kućišta, u smjeru strelice.
- Vrata pomičite ručno i kontrolirano, bez osoba na putanji kretanja.
- Za blokiranje vratite polugu u početni položaj i zaključajte mehanizam prema donjem paru slika.
- Prije zadavanja motornog naloga provjerite je li mehanizam ponovno blokiran.

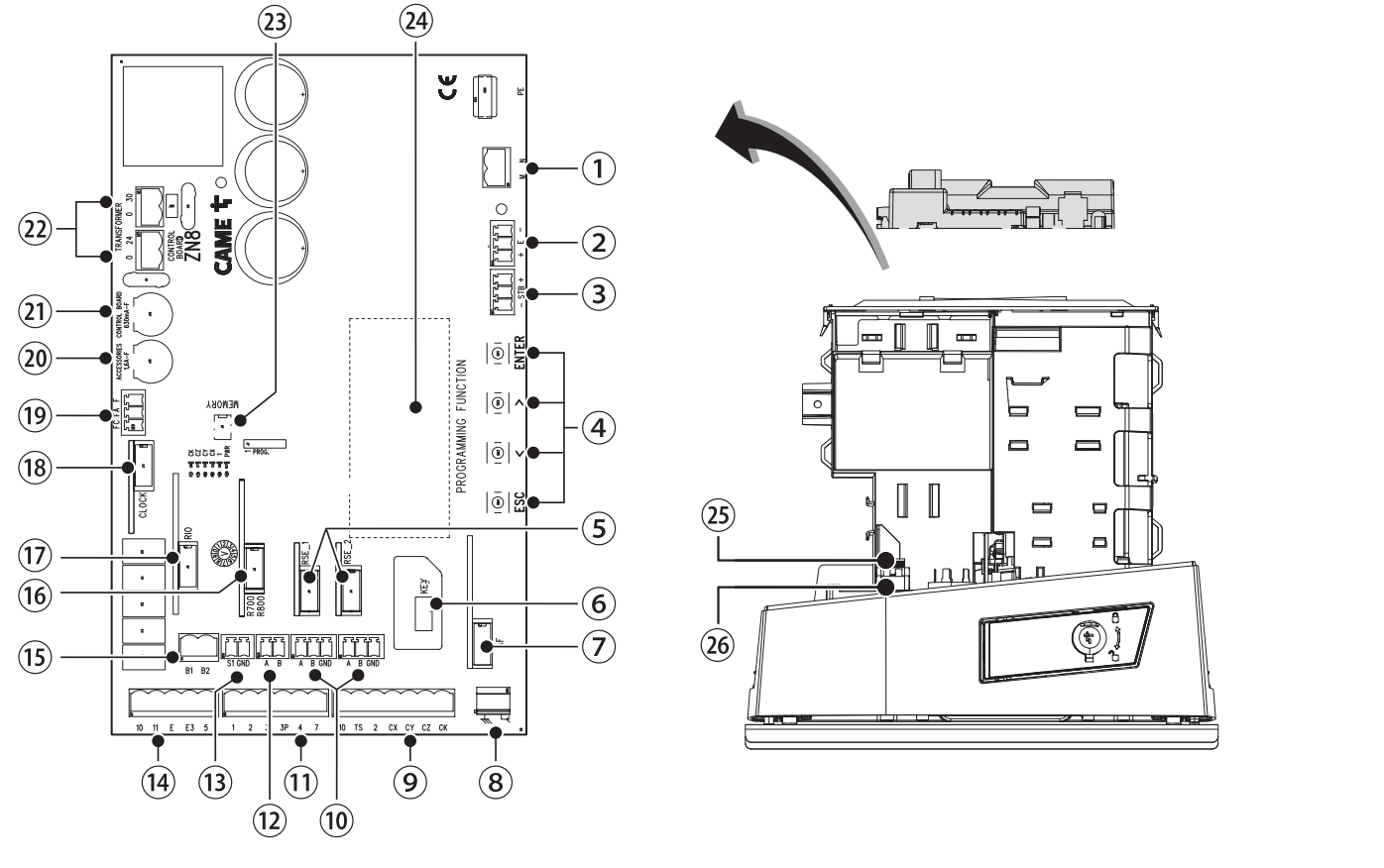

Orijentacija na ploči ZN8
Orijentacija na sljedećoj slici prikazana je tako da su veliki kondenzatori gore, dugačke priključne stezaljke dolje, a programske tipke desno. Grafički zaslon i tipke ESC/strelice/ENTER služe za postavljanje, dijagnostiku i upravljanje korisnicima. Kartice umećite i vadite samo kada je napajanje i eventualne baterije isključeno.
| Broj slike | Element |
|---|---|
| 1 / 2 / 3 | Motor / enkoder / RGP1 ili LBB. |
| 4 / 5 / 6 / 7 | Programske tipke / RSE / CAME KEY / AF. |
| 8 / 9 / 10 / 11 | Antena / sigurnosni elementi / serijska veza / žično upravljanje. |
| 12 / 13 / 14 / 15 | Tipkovnica / transponder / svjetla / B1–B2. |
| 16 / 17 / 18 / 19 | R700 ili R800 / RIOCN8WS / vremenska kartica / krajnji prekidači. |
| 20 / 21 / 22 / 23 / 24 | Osigurač pribora / osigurač ploče / transformator / Memory Roll / zaslon. |
| 25 / 26 | Mrežni osigurač / mrežni priključak na pogonu. |
Napajanje i stezaljke BKV20AGS
| Krug / stezaljke | Napon, polaritet i ograničenje |
|---|---|
| L / N / PE | Mreža 230 V AC, 50/60 Hz. L – faza, N – neutralni vodič, PE – zaštitni vodič. AC nema plus i minus. |
| Motor / unutarnje napajanje ploče | Motor 36 V DC, ploča prema tehničkoj tablici 26 V DC. Riječ je o unutarnjim krugovima ispravno sastavljenog sklopa, a ne o izlazu za pribor. Ostavite ih spojene na propisani način; nemojte nasumično priključivati mrežno napajanje ni vanjski izvor. |

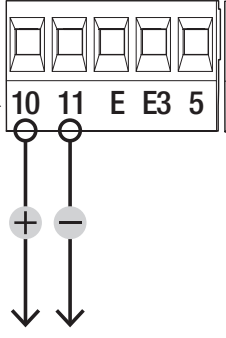

| 10 / 11 | Pribor 24 V AC/DC, ukupno najviše 20 W; uobičajeno 24 V AC. Kod DC-a 10 = plus (+), 11 = minus (−); kod AC-a nema jednosmjernog polariteta. |
| 10 / E | Signalna svjetiljka 24 V AC/DC, maks. 3 W. Kod DC-a 10 je zajednički pozitivni pol, a E je sklopni izlaz. |
| 10 / E3 | Dodatno svjetlo 24 V AC/DC, maks. 12 W; način rada u Manage lights → Light E3. Kod DC-a 10 je zajednički pozitivni pol, a E3 sklopni izlaz. |
| 10 / 5 | Signalizacija stanja 24 V AC/DC, maks. 3 W. Kod DC-a 10 je zajednički pozitivni pol, a 5 sklopni izlaz. |
| B1 / B2 | Zaseban upravljani kontakt s monostabilnim ili bistabilnim načinom rada. Ne napaja pribor preko priključaka 10/11. |
| 10 / TS / 2 | Napojna i testirana grana fotoćelija te zajednička stezaljka prema konkretnoj shemi; TS nije univerzalni trajni izlaz minusa. |

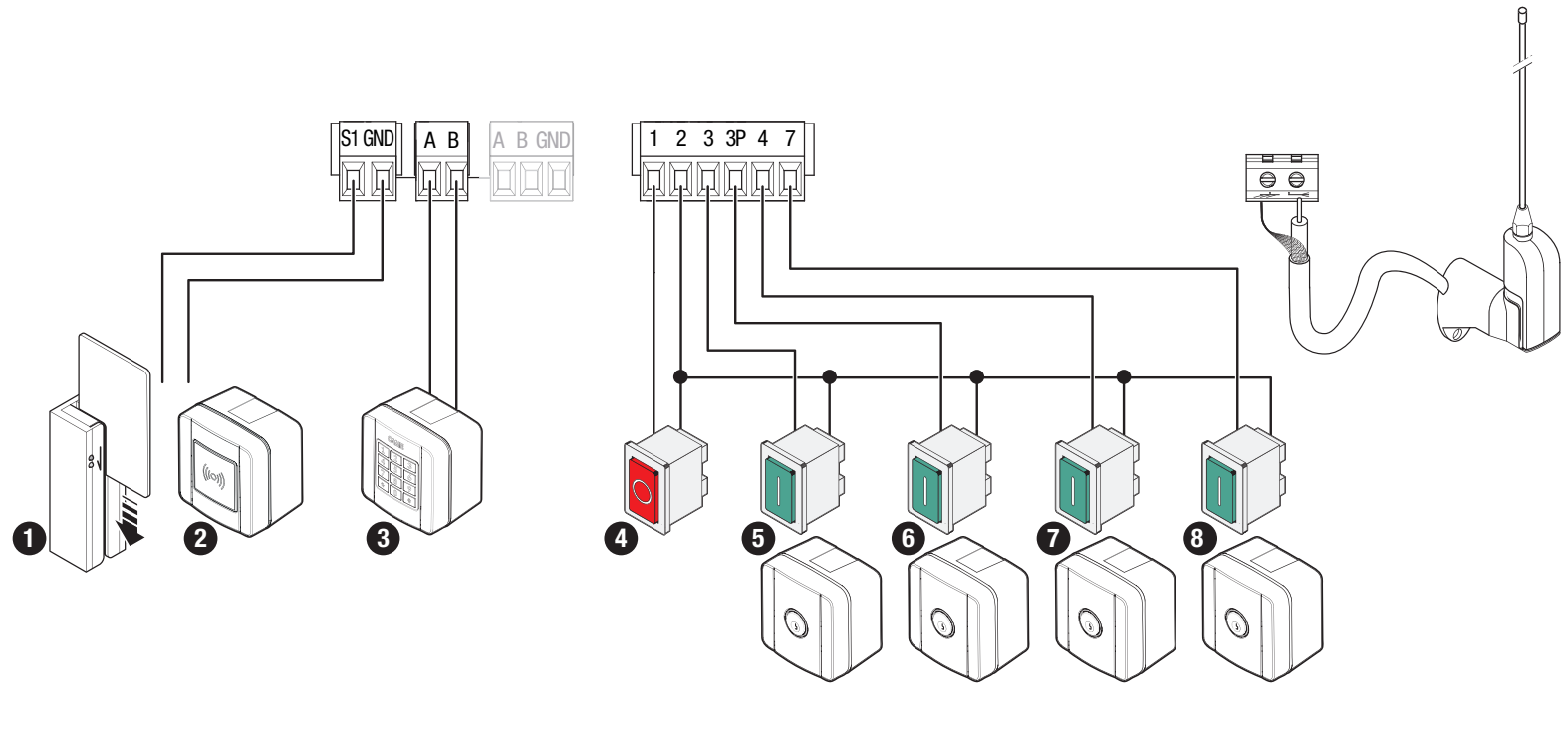

Upravljački nalozi, STOP, sigurnosni elementi i antena
| Stezaljke | Funkcija / kontakt |
|---|---|
| 1–2 | NC STOP. Zaustavlja i onemogućuje automatsko zatvaranje; za daljnje kretanje potreban je novi nalog. Ako se STOP ne koristi, deaktivirajte Total stop. |
| 2–3 | NO nalog samo za otvaranje. |
| 2–3P | NO djelomično otvaranje. |
| 2–4 | NO nalog samo za zatvaranje. |
| 2–7 | NO korak po korak ili sekvencijska naredba prema Command 2-7. |
| 2–CX / CY / CZ / CK | Četiri zasebno podesiva sigurnosna ulaza. Neupotrijebljene deaktivirajte, a upotrijebljene podesite prema zaštitnoj funkciji. |
| S1 / GND | Transponder ili čitač s odgovarajućom karticom R700. |
| A / B kod čitača | Kodna tipkovnica s R800; ne zamijeniti s istim slovima serijske veze. |
| A / B / GND kod RSE | Serijska veza para ili CRP, ovisno o odgovarajućem priključku. |
| Antena / AF | Središnji vodič kabela RG58 za antenski signal, oklop na označeni uzemljeni kontakt prema slici; radijska kartica za umetanje u AF. |
NO/NC naredbe i sigurnosni kontakti su beznaponski, bez polariteta +/−. Napajanje dodatne opreme i njezin izlazni kontakt zasebni su strujni krugovi. Na priključne stezaljke za naredbe nemojte dovoditi 230 V.

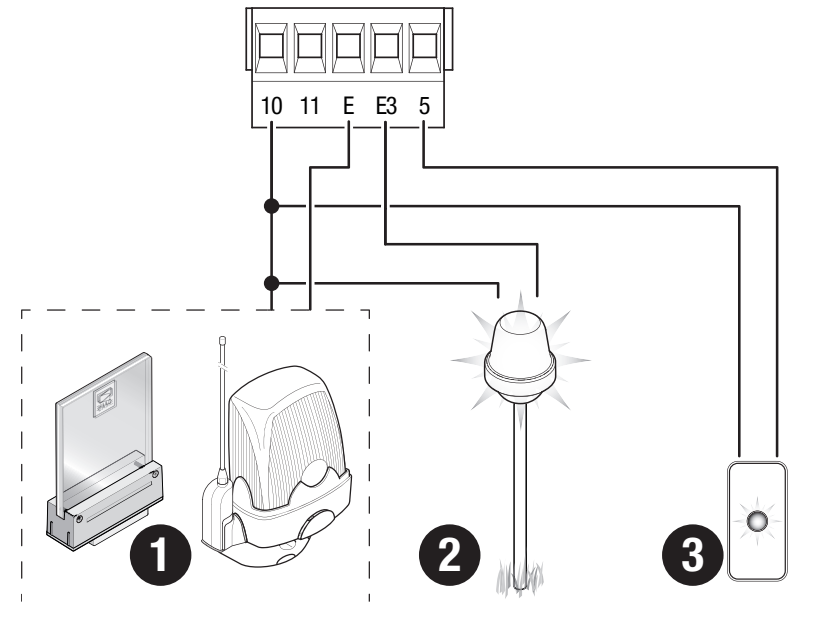

Signalna svjetiljka i dodatno svjetlo

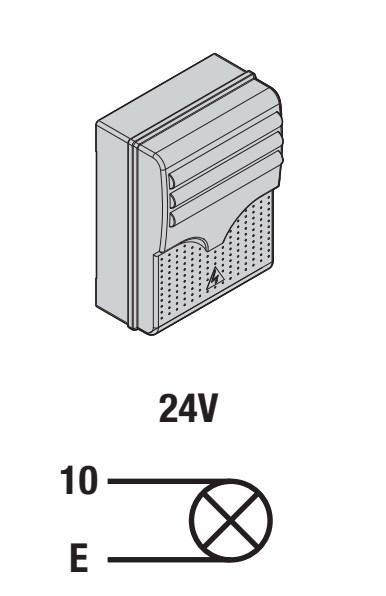

CAME KLED24 ima 24 V AC/DC i 2 W, pa se spaja na 10–E unutar ograničenja od 3 W. Njegov ulaz nije zasebno označen s +/−; kod AC-a ne razlikujemo polaritet, a kod DC-a je 10 pozitivni zajednički priključak ploče. Ovdje nemojte spajati verziju signalne svjetiljke za 230 V. E3 je zaseban izlaz za svjetlo s ograničenjem od 12 W; nemojte zamijeniti E i E3.

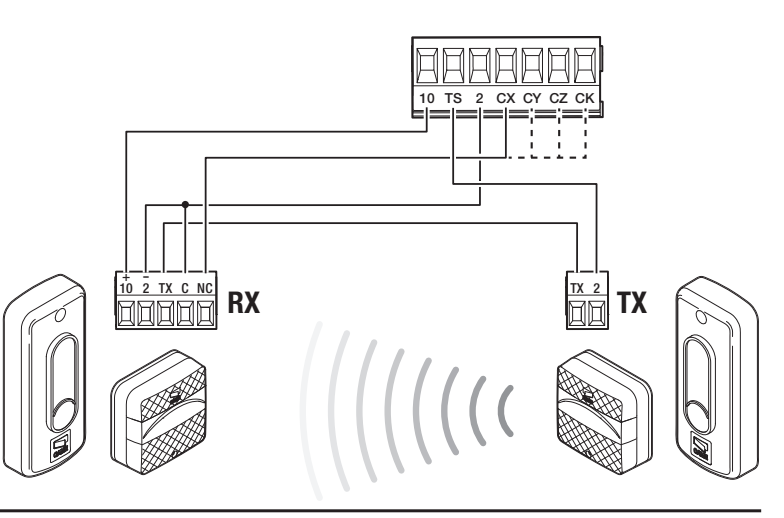

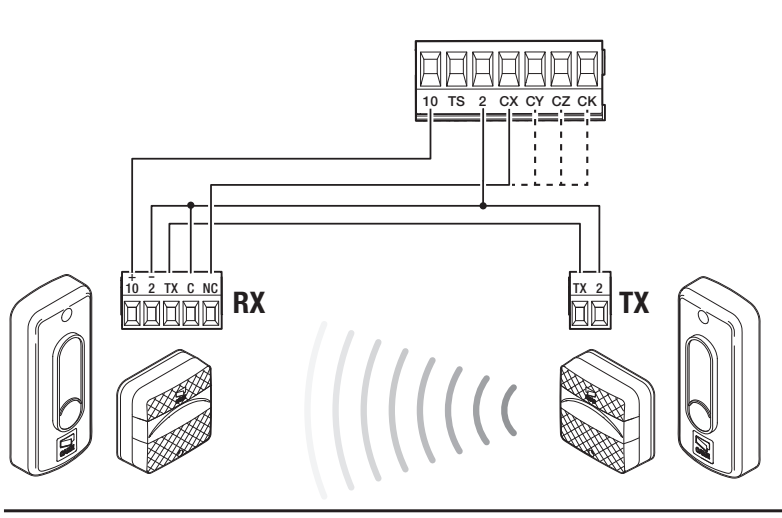

Fotoćelije DIR10 i testiranje preko TS

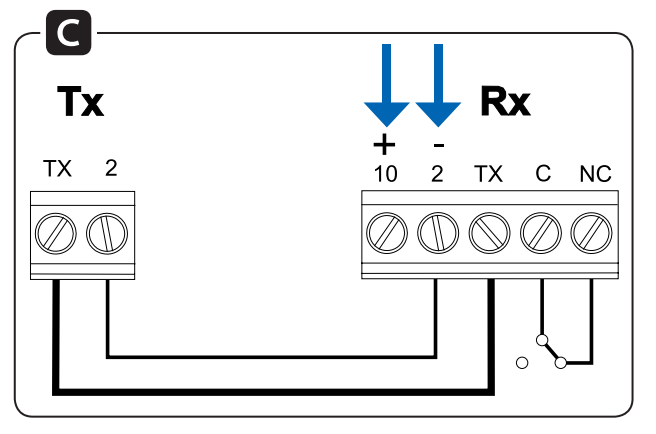

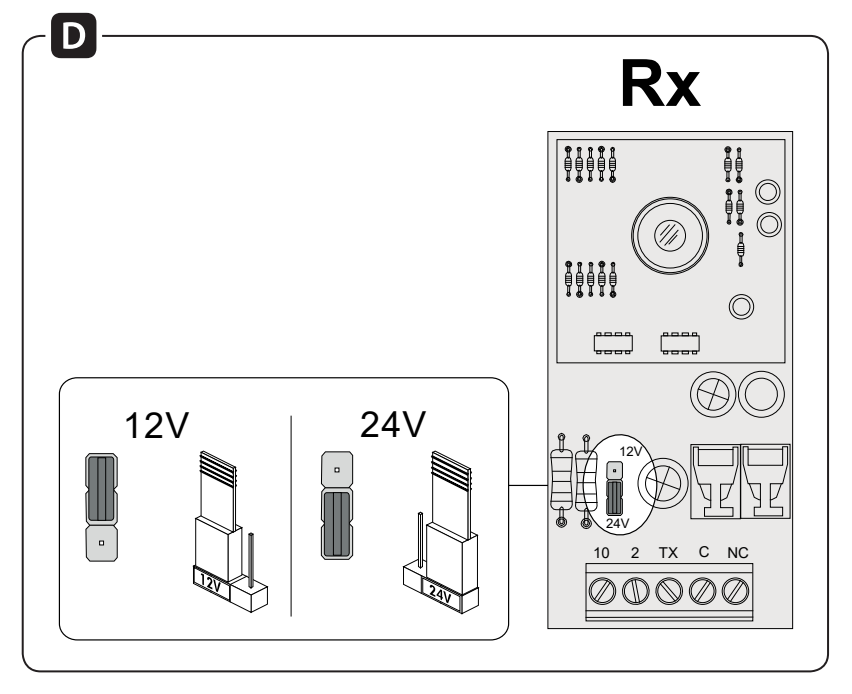

Primjer je za CAME DIR10: par TX/RX, domet 10 m, napajanje 12/24 V AC/DC. Premosnik RX postavite na 24 V. Potrošnja para iznosi 60 mA pri 24 V AC. RX ima priključke 10 (+), 2 (−), TX, C i NC. TX ima priključke TX i 2, bez zasebnih oznaka +/− na izvornom nacrtu. Kod AC-a ne primjenjuje se istosmjerni polaritet.
| Priključak DIR10 | Uobičajeno | S testiranjem |
|---|---|---|
| RX10 (+) | Ploča 10 | Ploča 10 |
| RX2 (−) i RX C | Ploča 2 | Ploča 2 |
| RX TX ↔ TX TX | Povezati RX i TX | Ista veza |
| TX2 | Ploča 2 | Ploča TS |
| RX NC | Ploča CX | Ploča CX |
Kontakt C–NC nema polaritet. U ovoj sinkroniziranoj shemi RX2 i C spajaju se na priključak 2 ploče, a ne na 11. Spojite RX TX s TX TX; nemojte zamijeniti ovu vezu izravnim napajanjem s priključka 10 ploče. Na CX postavite C1 za ponovno otvaranje pri zatvaranju.
Aktiviranje sigurnosnog testa
Dok je napajanje isključeno, premjestite vodič TX2 na TS; RX2/C ostaju na 2, a veza TX između RX/TX ostaje. Zatim u Configuration → Wired safety devices → Safety devices test aktivirajte test i odgovarajući sigurnosni ulaz. Ako test ne uspije, otklonite problem s napajanjem, ožičenjem ili konfiguracijom; nemojte trajno premostiti zaštitu.

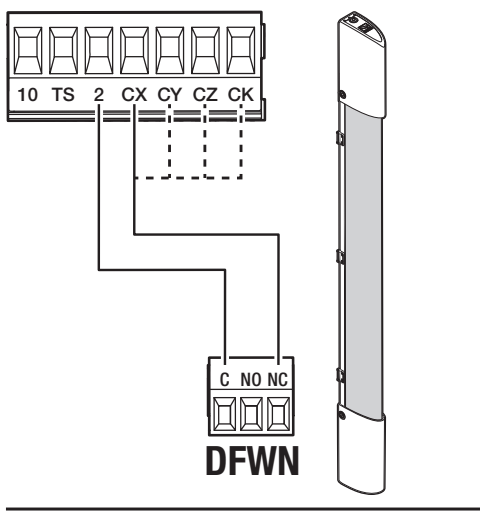

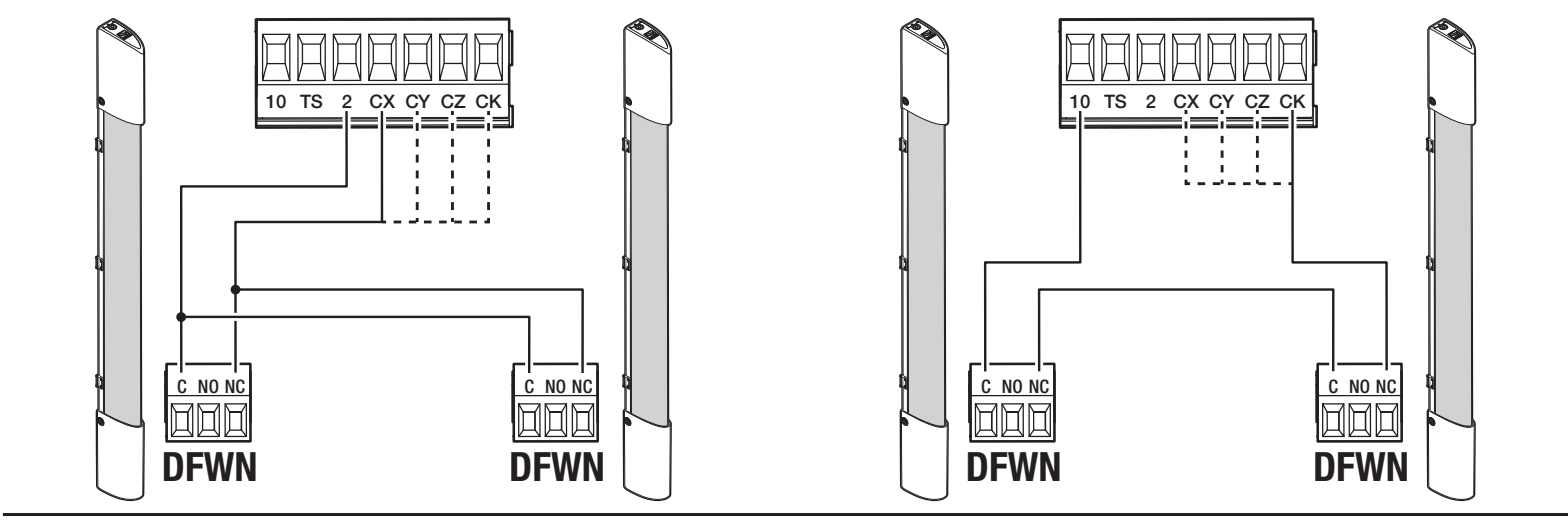

Sigurnosni rubovi i četiri ulaza
CX, CY, CZ i CK podesite svaki zasebno. NC rub koristi kontakt C–NC bez polariteta, primjerice prema shemi DFWN. Za otporni rub odaberite odgovarajući način rada R7/R8 i stvarnu shemu 8K2; par rubova ima zaseban odabir i ožičenje. Nemojte zamijeniti otporni rub s običnim NC kontaktom.
Kod para NC rubova DFWN, u lijevoj shemi oba su kontakta spojena zasebno: C oba ruba na priključak 2 ploče, NC jednog na CX, a NC drugog na CY. Proizvođač preporučuje takvo ožičenje i označava ga kao paralelno; svaki ulaz treba konfigurirati zasebno. Desno su NC kontakti spojeni serijski na jedan ulaz: 2 ploče → C prvog ruba, NC prvog → C drugog, NC drugog → CX ploče. Riječ je o kontaktnim shemama DFWN, a ne o shemama otpornih rubova 8K2.
Prvo pokretanje i provjera smjera
- Provjerite mehaniku, graničnike, zupčastu letvu, kabele, zaključavanje deblokade i slobodan prostor.
- Nakon uključivanja slijedite upute grafičkog zaslona. Za ovaj pogon odaberite Motor type → BKV2000; promjena tipa ne mijenja fizičku nosivost.
- Postavite smjer u Configuration → Motor settings → Opening direction. Zadani smjer je ulijevo.
- U funkciji Motor test tipka > zatvara, a < otvara. Ako se smjer ne podudara, ispravite ga u izborniku; nemojte nasumično mijenjati vodiče.
- Podesite STOP, sve priključene sigurnosne ulaze i eventualni test, a zatim pokrenite učenje putanje.
- Provjerite cijeli ciklus, djelomično otvaranje, sve zaštite, svjetla, radio i ponašanje nakon nestanka mrežnog napajanja.
Prvo uobičajeno kretanje nakon uključivanja je otvaranje; pričekajte da se dovrši. U slučaju neuobičajenog ponašanja, buke ili vibracija odmah zaustavite i otklonite uzrok.
Automatsko učenje putanje BKV-a
Prije učenja moraju biti ispravno podešeni mehanički krajnji prekidači, čvrsti graničnici, tip BKV2000 i smjer. Pogon mora biti zaključan, a cijeli prostor kretanja slobodan. Tehničar mora nadzirati cijeli postupak; osobe ne smiju ulaziti u putanju.
- Otvorite Configuration → Motor settings → Travel calibration.
- Na pitanje Confirm? odaberite YES i potvrdite tipkom ENTER.
- Pustite da se dovrši cijeli postupak učenja prikazan na konkretnoj ploči; nemojte unaprijed zadavati novu naredbu.
- Nakon završetka provjerite položaje, usporavanja i funkcije svih sigurnosnih elemenata. Ako se pojavi Calibration error, najprije uklonite prepreku ili kvar mehanike, a tek onda ponovite učenje.
Programiranje ove grafičke ploče izvodi se prema nazivima izbornika. Numeričke postavke A1/A3 ni postavke ZN7 iz druge serije nemojte prenositi ovamo.
Programiranje putem grafičkog zaslona

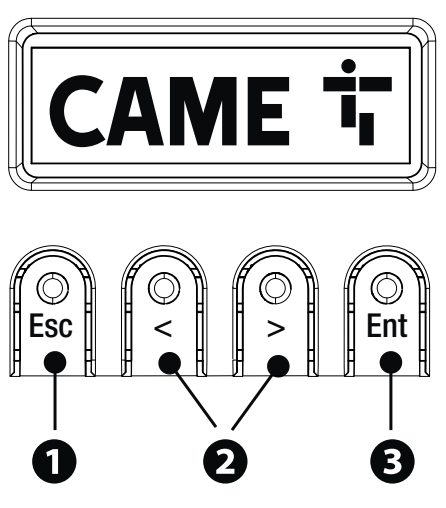

ENTER ulazi u izbornik i potvrđuje odabir. < a > kreću se kroz stavke i mijenjaju vrijednost. ESC poništava nepotvrđenu promjenu, vraća se korak unatrag, izlazi iz izbornika ili zaustavlja kretanje. Programirajte dok pogon miruje i prije izmjena spremite trenutačne postavke.
U nastavku su objašnjenja na slovačkom jeziku uz nazive izbornika na engleskom radi lakšeg pronalaženja stavki. Podebljane su samo izričito navedene tvorničke vrijednosti. Dostupnost funkcija ovisi o priključenim karticama i izvedbi ploče.
Configuration → Motor settings
| Stavka / značenje | Opcije i uvjeti |
|---|---|
| Opening direction Smjer otvaranja. | To the left – ulijevo; To the right – udesno. |
| Motor test Provjera smjera. | > zatvara, < otvara; ako se smjer ne podudara, ispravite ga odabirom smjera. |
| Travel calibration Učenje hoda. | Confirm? NO/YES; postupak učenja. |
| Motor type Vrsta pogona. | Za BKV20AGS odaberite BKV2000; druge opcije BKV1500/BKV2500 ne povećavaju nosivost ovog modela. |
Configuration → Gate travel settings
Configuration → Wired safety devices
| Stavka / značenje | Opcije i uvjeti |
|---|---|
| Total stop STOP1–2: zaustavlja i onemogućuje automatsko zatvaranje. | Deactivated / On. Aktivirajte samo s ispravnim NC kontaktom. |
| CX input / CY input / CZ input / CK input Četiri zasebno podesiva ulaza. | Svaki Deactivated; C1/C2/C3/C4/C7/C8/C13/R7/R8 i R7/R8 za dvije sigurnosne rubne letve. Značenja su navedena ispod tablice. |
| Safety devices test Test fotoćelija pri naredbama za otvaranje i zatvaranje. | Deactivated / On; zahtijeva ožičenje putem TS. |
| Obst. with motor stopped Ako je prijavljena prepreka, sprječava pokretanje čak i kada pogon miruje. | Deactivated / On. |
Configuration → RIO safety devices
Configuration → Command inputs / Functions
Konfiguracija → Vremena / Upravljanje svjetlima
Konfiguracija → RSE komunikacija / Vanjska memorija
| Stavka / značenje | Mogućnosti i uvjeti |
|---|---|
| RSE1 Uloga kartice u RSE_1. | CRP, upareno ili isključeno. |
| CRP adresa Jedinstvena adresa ploče u sustavu. | 1–254. |
| Brzina RSE1 / brzina RSE2 Brzina prijenosa za svaki priključak. | 1200/2400/4800/9600/14400/19200/38400/57600/115200 bps. Zadana brzina oba priključka: 38400 bps. |
| Spremi podatke Spremanje korisnika, vremena i konfiguracije. | Prikazuje se kad je memorijska kartica umetnuta; Memory Roll. |
| Učitaj podatke Učitavanje spremljenih podataka na ploču. | Zamjenjuje podatke na ploči spremljenom konfiguracijom; nakon učitavanja provjerite cijeli sklop. |
Upravljanje korisnicima – korisnici
Informacije – informacije i servis
| Stavka / značenje | Mogućnosti i uvjeti |
|---|---|
| Verzija FW-a Prikaz verzija FW-a i GUI-ja. | Zabilježite obje verzije prije promjene postavki. |
| Brojač ciklusa Brojači ciklusa. | Ukupno ciklusa / Djelomični ciklusi. |
| Postavljanje održavanja Podsjetnik za servis. | Deaktivirano ili od 1 × 100 do 250 × 100 ciklusa; upozorenje treperi 3+3 puta. |
| Poništi servisni brojač Poništavanje djelomičnog servisnog brojača. | Potvrditi? NE/DA; izvršite nakon obavljenog održavanja. |
| Vraćanje parametara Vraćanje parametara na početne vrijednosti. | Zadržava dekodiranje radijskog signala, vrstu motora i podatke kalibracije; razlikovati od potpunog resetiranja. |
| Popis pogrešaka Posljednjih 8 pogrešaka. | Strelicama pregledavate povijest; opcija Izbriši pogreške briše je nakon potvrde. |
Upravljanje vremenskim programatorom / Naredbe
Jezik / Lozinka / F izbornik
Reakcije žičanih i RIO ulaza
| Reakcija | Značenje |
|---|---|
| C1 / P1 | Ponovno otvaranje pri zatvaranju – fotoćelije. |
| C2 / P2 | Ponovno zatvaranje pri otvaranju – fotoćelije. |
| C3 / P3 | Djelomično zaustavljanje; provjeriti u sklopu radne automatike. |
| C4 / P4 | Zaustavljanje i čekanje na uklanjanje prepreke. |
| C7 / P7 | Ponovno otvaranje pri zatvaranju – sigurnosni rubovi. |
| C8 / P8 | Ponovno zatvaranje pri otvaranju – sigurnosni rubovi. |
| C13 / P13 | Ponovno otvoriti pri zatvaranju i odmah zaustaviti nakon uklanjanja prepreke; reakcija vrijedi i dok vrata miruju. |
| R7 / R8 | Odgovarajuća reakcija za rubove otpora 8K2; zasebna opcija za jedan ili dva ruba. |
| P0 | Zaustaviti i isključiti automatiku; nastaviti tek nakon nove naredbe. |
Pohrana i upravljanje daljinskim upravljačima
Za gore opisani grafički izbornik kapacitet je 250 korisnika. AF uključuje prijamnik odgovarajuće frekvencije i kodiranja; primjer je AF43S s TOP-432EE. Samo podudaranje frekvencije ne potvrđuje kompatibilnost.
- Otvorite Manage users → New user.
- Odaberite željenu funkciju i potvrdite tipkom ENTER.
- Pošaljite kod odabranom tipkom daljinskog upravljača.
- Za sljedeću tipku ili korisnika ponovite postupak, zabilježite broj i naredbu te provjerite stvarni rad.
Za pojedinačno brisanje odaberite Remove user, a za potpuno brisanje Remove all. Opcija Radio decoding → Rolling code ili TW Key block briše prethodno spremljene odašiljače s drukčijim kodiranjem. Nemojte isprobavati ovu opciju bez evidencije postojećih daljinskih upravljača.
Resetiranje parametara i potpuno vraćanje na tvorničke postavke
Information → Parameter reset vraća tvorničke parametre, ali zadržava Radio decoding, Motor type i postavke kalibracije putanje. Prije potvrde spremite konfiguraciju, a nakon resetiranja provjerite smjer, zaštite, vremena i radna ispitivanja. Za brisanje svih korisnika služi zasebna opcija Manage users → Remove all. Nakon svakog vraćanja provjerite i spremljene daljinske upravljače.
Vraćanje postavki nakon zaboravljene lozinke zasebno je potpuno resetiranje. Briše spremljene korisnike, vremena i kalibraciju. Namijenjeno je tehničaru koji može cijeli sustav ponovno sigurno pustiti u rad.
- Odspojite napajanje upravljačke ploče, uključujući eventualne baterije.
- Istodobno držite tipke < i > te ponovno uspostavite napajanje prema servisnom postupku.
- Držite tipke dok se ne prikaže Factory reset, odaberite Confirm YES i pritisnite ENTER.
- Ponovno postavite točan model, smjer, sve zaštite, učenje i korisnike; prije puštanja u rad provedite potpuna ispitivanja.
Sigurnosno kopiranje i učitavanje pomoću Memory Roll
- Odspojite mrežno napajanje i baterije te umetnite Memory Roll u označeni priključak.
- Nakon uključivanja odaberite Configuration → External memory → Save data ili Read data.
- Spremanje/učitavanje obuhvaća korisnike, vremena i konfiguraciju. Učitavanje može prebrisati postojeće podatke upravljačke ploče.
- Po završetku odspojite napajanje i izvadite Memory Roll. Nakon vraćanja provjerite podudaranje modela, smjer, sve zaštite i naredbe.
Ove se stavke prikazuju kada je priključena memorija. Upotrijebite dokumentirani priključak za Memory Roll; nemojte priključivati USB uređaj u drugi priključak samo zato što naziv funkcije zvuči slično.
Memory Roll na slici je na stvarnoj upravljačkoj ploči ZN8 označen brojem 23.

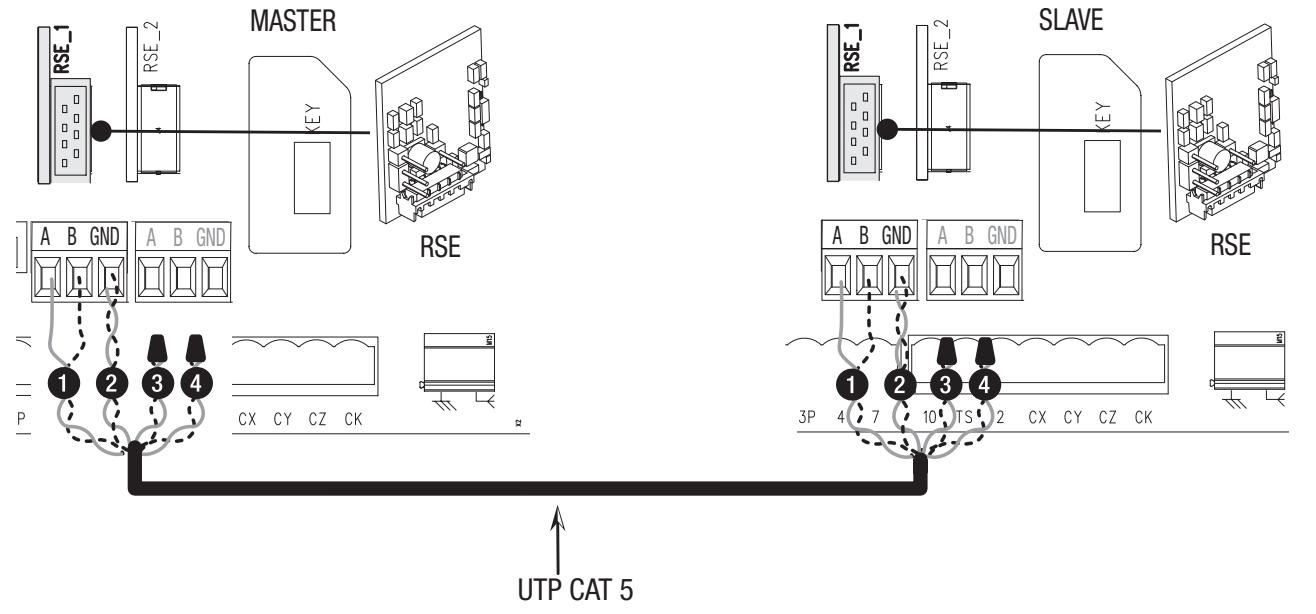

Dva pogona u načinu rada MASTER–SLAVE
Umetnite kartice RSE u priključak RSE_1 na obje upravljačke ploče i povežite A–A, B–B, GND–GND putem kabela UTP CAT5 prema shemi. Pribor i upravljački elementi spajaju se na MASTER; ondje se pohranjuju i korisnici. Na upravljačkoj ploči MASTER odaberite Paired u čarobnjaku ili postavci RSE1; drugi pogon postaje SLAVE. Djelomična naredba upravlja pogonom MASTER prema izvornoj shemi, a zajedničko otvaranje objema krilima.
Ako se RSE_1 upotrebljava za uparivanje, CRP upotrebljava RSE_2. U ovoj konfiguraciji nije moguće priključiti CAME KEY. Nemojte zamijeniti ista slova A/B na različitim sučeljima.
Dijagnostika tekstualnih poruka na zaslonu
| Poruka | Provjera / postupak |
|---|---|
| Calibration error | Učenje je prekinuto zbog prepreke; uklonite uzrok i provjerite mehaniku. |
| The Encoder does not work | Enkoder je odspojen ili oštećen; bez napajanja provjerite njegov odgovarajući priključak i ožičenje. |
| Service test failure error | Prepreka na fotoćelijama, neispravno ožičenje/konfiguracija ili neispravna fotoćelija; provjerite test TS. |
| Door lock open | Pogon je deblokiran; provjerite je li poluga osigurana. |
| Maximum number of closing / opening obstacles / obstacles | Premašen je broj uzastopno detektiranih prepreka; uklonite otpor ili uzrok aktiviranja zaštite. |
| Communication error | Priključak RSE nije ispravno postavljen; provjerite povezivanje i način rada. |
| Incompatible remote control | Neodgovarajući odašiljač, kodiranje ili TWIN KEY BLOCK. |
| Slave door open | Pogon SLAVE je deblokiran. |
| No communication from the RIO system | RIO modul nedostaje u priključku ili je neispravan. |
| RIO system not configured | Bežični sustav ili njegovi uređaji nisu konfigurirani. |
Information → Errors list čuva posljednjih 8 pogrešaka. Prije njihova brisanja zabilježite stanje i FW/GUI. Ako se vrata ne pomiču, provjerite mrežno napajanje, osigurače, deblokadu, STOP, sigurnosne uređaje i trajno aktiviranu naredbu. Ako se otvaraju, ali ne zatvaraju, provjerite fotoćelije i postavku odgovarajućeg ulaza. Nemojte zaobilaziti zaštitu trajnim premošćivanjem.
Osigurači za 230 V BKV20AGS
| Krug | Brzi osigurač |
|---|---|
| Mreža | 2 A F |
| Upravljačka ploča | 630 mA F |
| Pribor | 1,6 A F |
Osigurače provjeravajte bez priključka na mrežu i bez baterija. Zamijenite ih samo istom vrstom i vrijednošću, a najprije uklonite uzrok kratkog spoja ili preopterećenja.
Održavanje i servis
Svakih 10 000 ciklusa, a najkasnije svakih 6 mjeseci provjerite zategnutost vijaka/matica, istrošenost i rad pokretnih dijelova, podmazivanje odgovarajućih mehaničkih mjesta, upozoravajuće i sigurnosne uređaje, ručno deblokiranje, kabele, vodilicu i zupčastu letvu. Prije zahvata isključite napajanje i baterije. Nakon duljeg mirovanja, po ponovnom uspostavljanju mrežnog napajanja provjerite cjelokupan rad.
Proizvođač navodi MCBF od 250 000 ciklusa za BKV20 pri 20 m/2 000 kg; u području izloženom vjetru navedeni se broj smanjuje za 15 %. Riječ je o referentnom podatku o vremenu između kvarova, a ne o intervalu bez održavanja niti jamstvu vijeka trajanja svakih vrata. Servisno upozorenje postavite u Information → Set up maintenance, a poništite ga tek nakon obavljenog servisa.
Nakon podešavanja zatvorite zaštitu ploče, poklopac i sve pričvrsne elemente. Provjerite sile i sigurnosne funkcije cijelih vrata, pokažite korisniku ručno deblokiranje i predajte mu priručnike za cijeli sklop. Elektroničke uređaje i baterije nakon stavljanja izvan uporabe predajte na za to predviđeno mjesto za prikupljanje.
Tehničke značajke CAME BKV20AGS
| Parametar | Vrijednost za opisanu izvedbu |
|---|---|
| Model / šifra | BKV20AGS / 801MS-0310 |
| Maksimalna masa / duljina krila | 2 000 kg / 20 m |
| Mrežno napajanje | 230 V AC, 50/60 Hz |
| Motor / unutarnje napajanje ploče | 36 V DC / 26 V DC |
| Snaga | 250 W |
| Sila / maksimalna sila | 900 N / 1 350 N |
| Maksimalna brzina | 12 m/min |
| Stupanj zaštite | IP54 |
| Radna temperatura | −20 do +55 °C |
| Rad | Neprekidan rad; nema fiksnog broja ciklusa na sat. |
| Vrijeme rada | 180 s |
| Potrošnja u stanju pripravnosti | 14 W; s modulom RGP1 0,8 W |
| Toplinska zaštita transformatora | 120 °C |
| Klasa izolacije / prijenosni omjer | I / 40 |
| Masa pogona | 21 kg |
| Boja | Siva RAL 7024 |
| Zupčanik / krajnji prekidači | Modul 4 / mehanički |

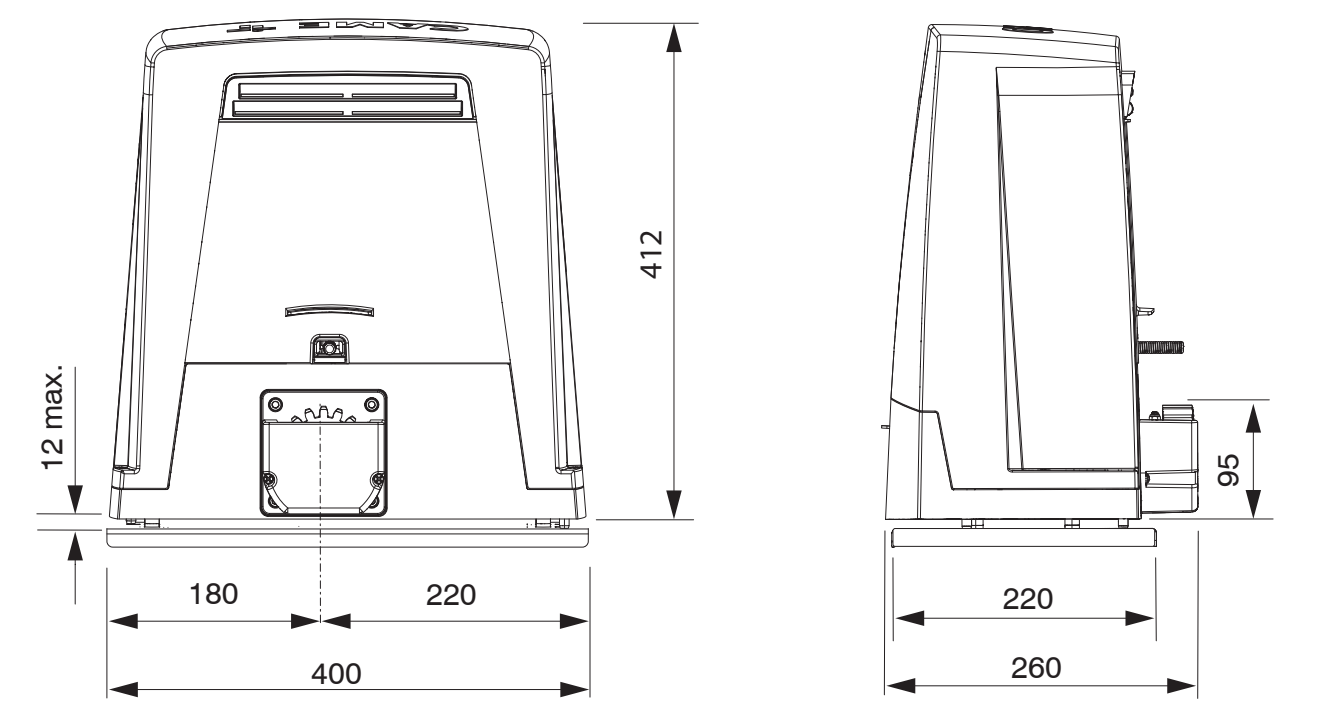

| Dimenzije širina × dubina × visina | 400 × 260 × 412 mm |
| Postavka modela | Motor type → BKV2000 |
| Kapacitet korisnika ovog izbornika | 250 |
Kako mogu naručiti ovu robu?
Odaberite način koji vam najviše odgovara:
- naručivanje putem internetske trgovine: gumbom kupi dodajte robu u košaricu internetske trgovine (gumb kupi nalazi se ovdje u tablici varijanti proizvoda).
- naručivanje e-poštom: naručite na [email protected]
