Opis proizvoda CAME BXV10AGS - samostalni pogon za klizna vrata do 1000 kg (A)
Pogon CAME BXV10AGS namijenjen je za klizne kapije mase do 1000 kg i duljine krila do 20 m. Ima elektromehanički prekidač za zaustavljanje. Pogon je nereverzibilan. Detaljne tehničke značajke ». Priručnik za preuzimanje ».
CAME BXV10AGS s pločom ZN7 je pogon za klizno krilo do 1 000 kg i duljine 20 m. Mrežno napajanje je 230 V AC, motor 24 V DC; krajnji prekidači su mehanički. Dimenzije, masu i otpor vrata procjenjujte zajedno.
Montažu i puštanje u rad mora obaviti kvalificirani tehničar. Prije zahvata isključite mrežno napajanje i eventualne baterije. Provjerite čvrste graničnike, zaštitu opasnih mjesta, ispravnost sigurnosnih funkcija i sile na dovršenim vratima.
Prije montaže provjerite natpisnu pločicu, ZN7, verziju H1 i izbornik. Tehnički podaci u nastavku vrijede za opisanu izvedbu s F28 = 60–100 %, F8 = 1/2 i U3 = 0/1. Te tri stavke same po sebi ne određuju cijeli firmware. Ako se oznake ili priključci razlikuju, upotrijebite odgovarajuće upute.
Samostalni pogon CAME BXV10AGS
Ovaj je priručnik namijenjen samostalnom pogonu CAME BXV10AGS (A). Ponudu s priborom pronaći ćete na stranici kompleta CAME BXV10AGS.
Maksimalna duljina od 20 m odnosi se na krilo; to ne znači automatski širinu slobodnog prolaza. Odabir A1 ne povećava nosivost stvarnog pogona.
Pribor i primjeri povezivanja
Sljedeći uređaji konkretni su primjeri za navedene načine povezivanja. Sadržaj pakiranja samostalnog pogona i podudarnost isporučenog pribora provjerite u konkretnoj ponudi; za drugu vrstu uređaja upotrijebite njegove vlastite upute.
| Element | Primjer / primjena |
|---|---|
| Fotoćelije | CAME DIR10, 12/24 V AC/DC; domet 10 m, priključne stezaljke i testiranje. |
| Signalna svjetiljka | CAME KLED24, 24 V AC/DC, 2 W; povezivanje 10–E. |
| Radio | CAME AF43S i TOP-432EE, primjer fiksnog koda 433,92 MHz; kompatibilnost kodiranja provjerite s postavkama ploče. |
| Zupčasta letva | Zupčaste letve, za ovaj model modul 4. |
| Upravljanje | Prekidači, tipkala i čitači; beznaponske naredbe NO i STOP NC prema ploči. |
Montaža pogona
Kada je pogon deblokiran, vrata se moraju lako pomicati cijelom putanjom, bez nagiba, oštećenih kotača ili opasnosti od iskakanja iz vodilice. Provjerite čvrste mehaničke graničnike u otvorenom i zatvorenom položaju, stabilnost podloge i zaštitu mjesta na kojima bi krilo moglo nekoga prignječiti. U prostoru pogona ne smije biti stajaće vode niti smije biti izložen izravnom mlazu vode. Ako klizno krilo ima ugrađena pješačka vrata, motorno kretanje smije biti moguće samo kada su ona sigurno zatvorena.

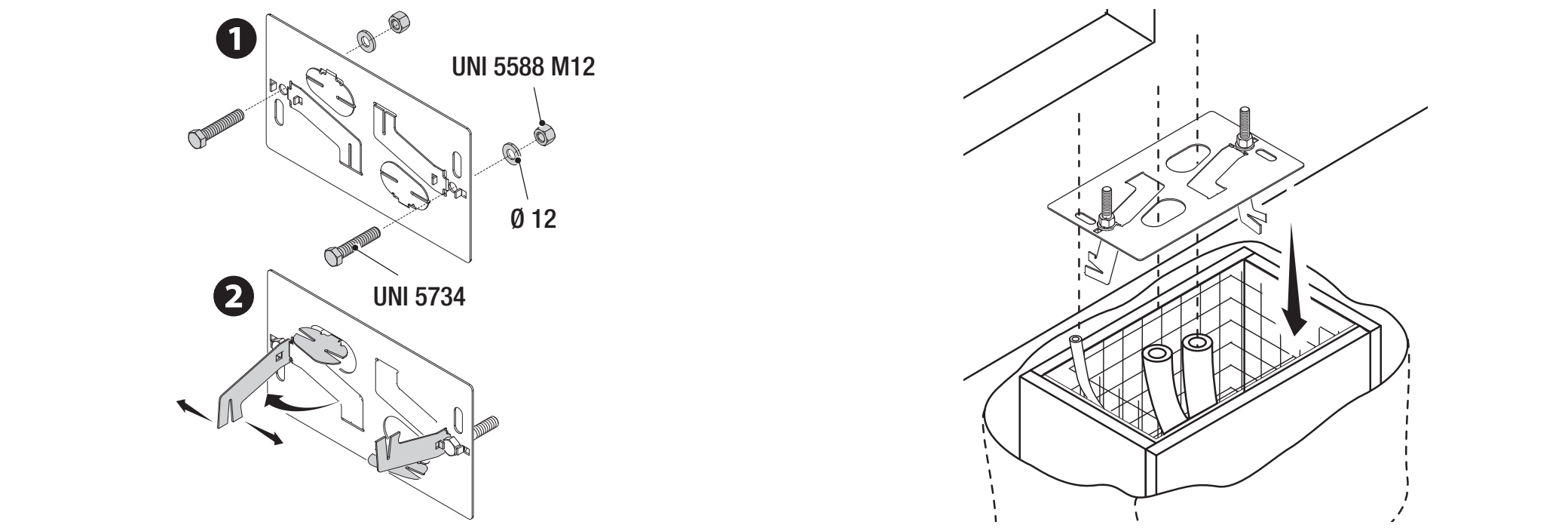

Temelj i sidrena ploča

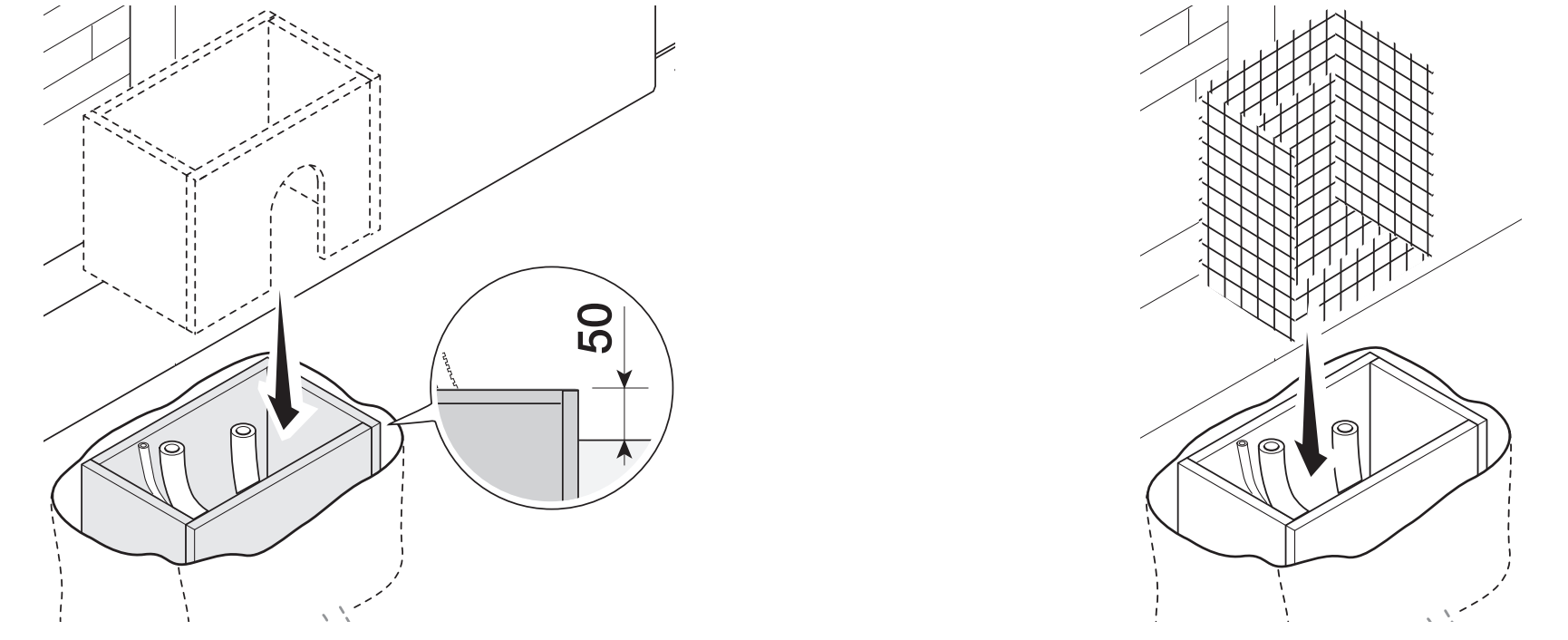

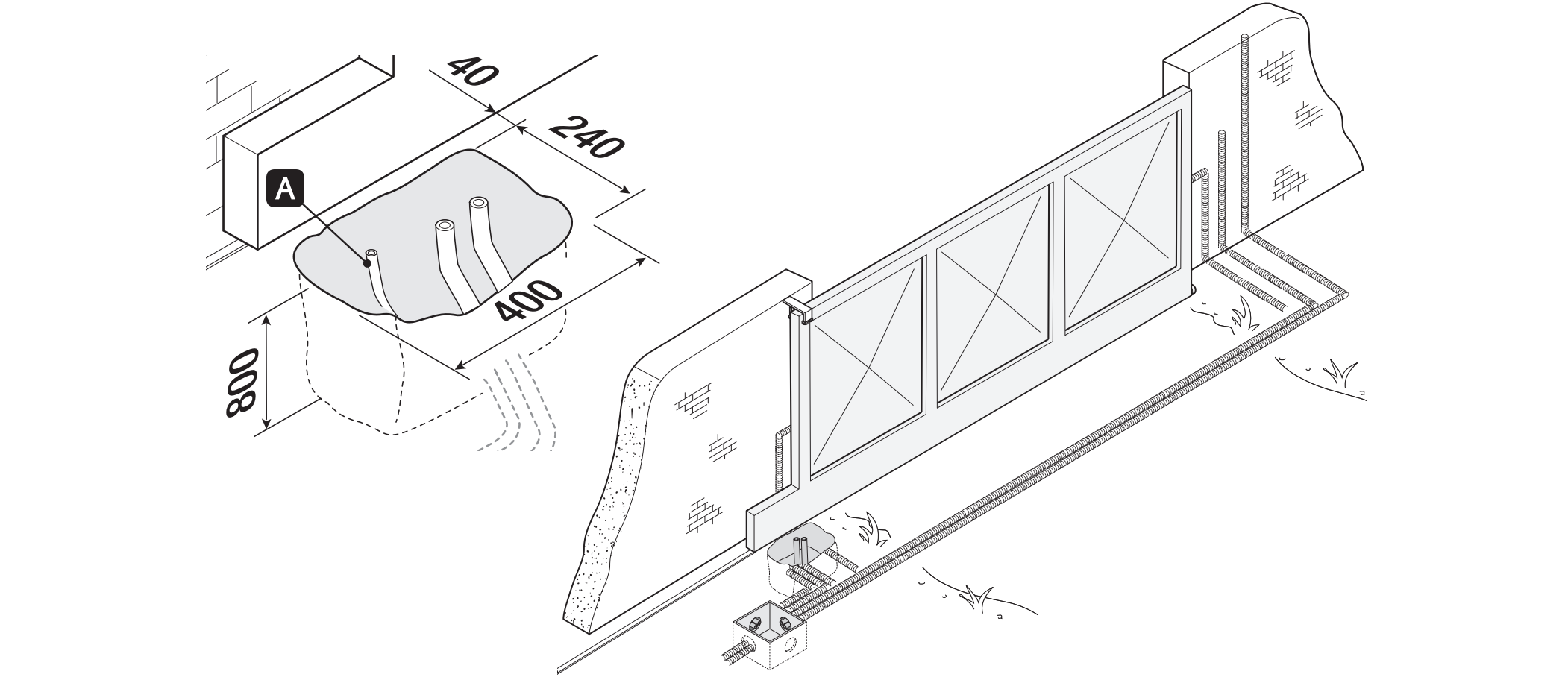

Primjer ugradnje predviđa iskop 400 × 240 mm i dubine 800 mm. Dimenzije temelja prilagodite tlu i konkretnim vratima. Oplata strši 50 mm iznad tla; upotrijebite armaturu i sidra M12. Za dovod do pogona preporučuje se zaštitna cijev Ø 40 mm, za pribor Ø 25 mm, a za eventualno uže za deblokiranje Ø 20 mm.

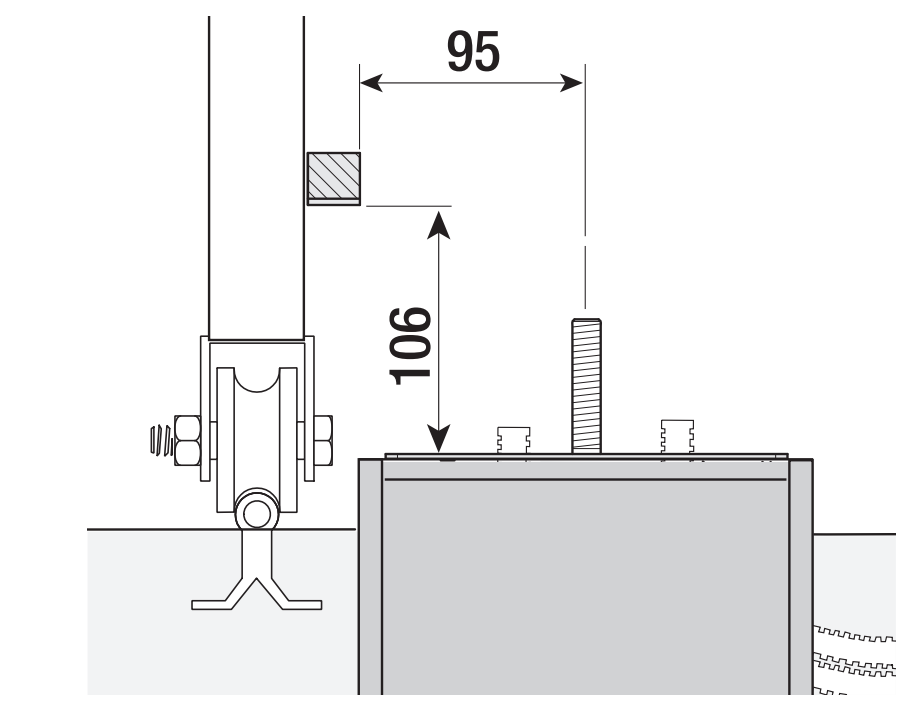

Sidrenu ploču postavite vodoravno, provucite kabele kroz njezine otvore, a navojne dijelove sidara ostavite iznad površine. Pustite da se beton stvrdnjava najmanje 24 sata. Položaj ploče u odnosu na zupčastu letvu odredite prema slici: vodoravni razmak od 95 mm i visina od 106 mm odnose se na označene površine u presjeku. Nemojte ih zamijeniti s dimenzijama temelja.

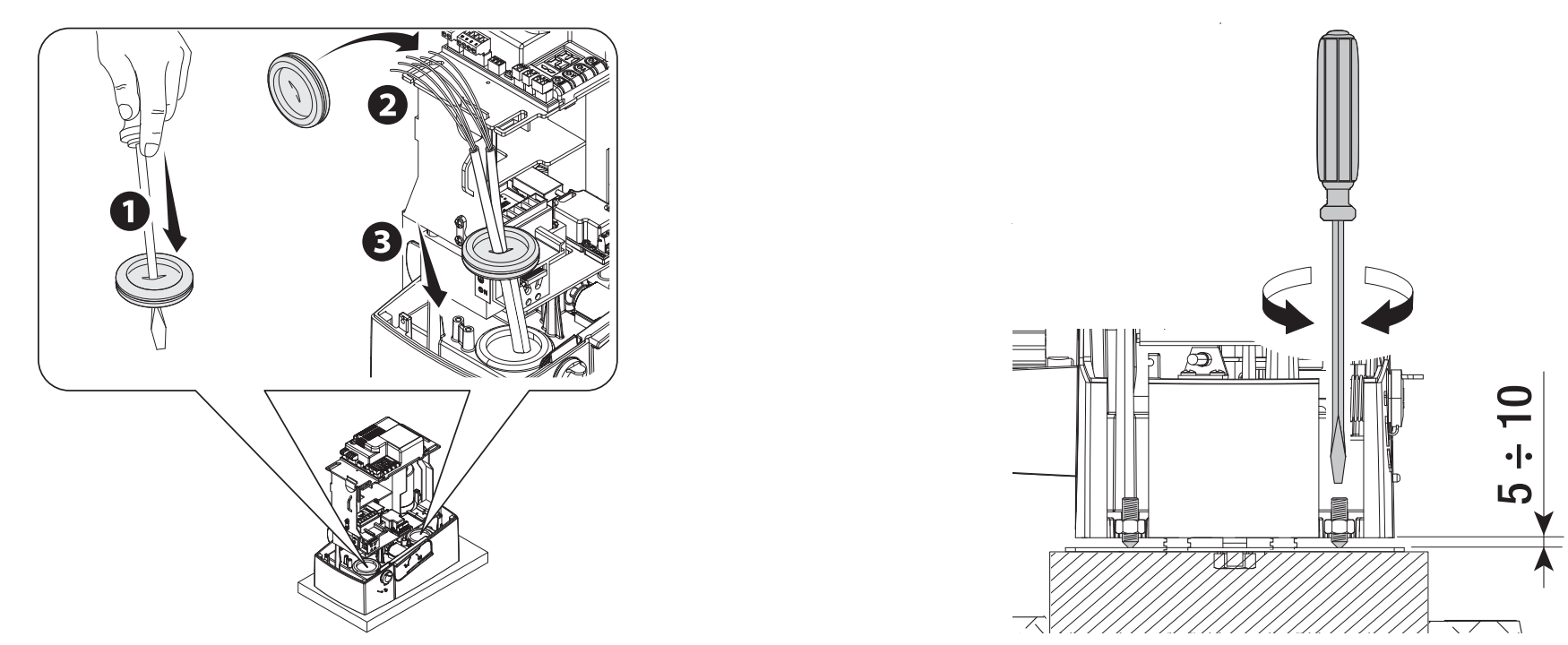

Ugradnja i podešavanje visine

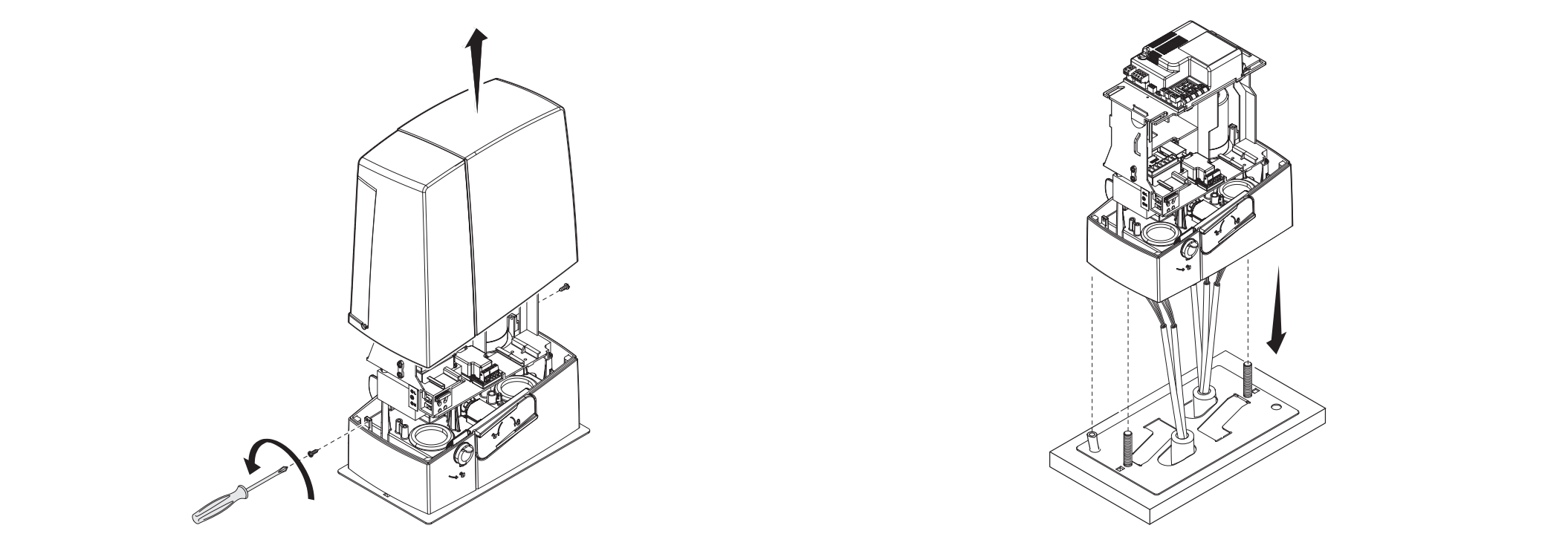

Skinite poklopac i postavite pogon na ploču. Kabeli moraju prolaziti kroz donji dio kućišta i pravilno postavljene uvodnice. Tijekom podešavanja podignite pogon navojnim nogicama za 5–10 mm, kako bi ostalo prostora za podešavanje zahvata.

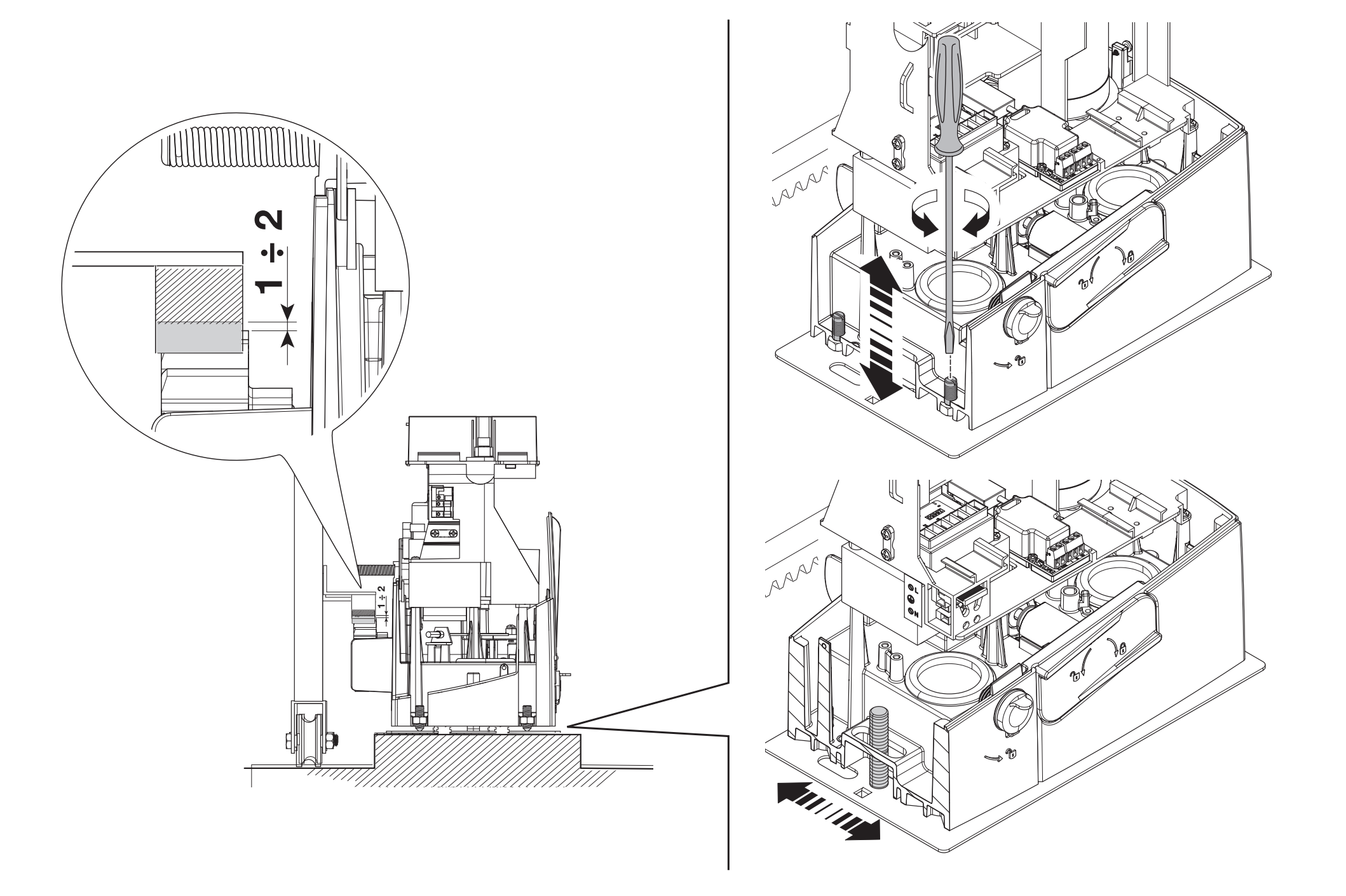

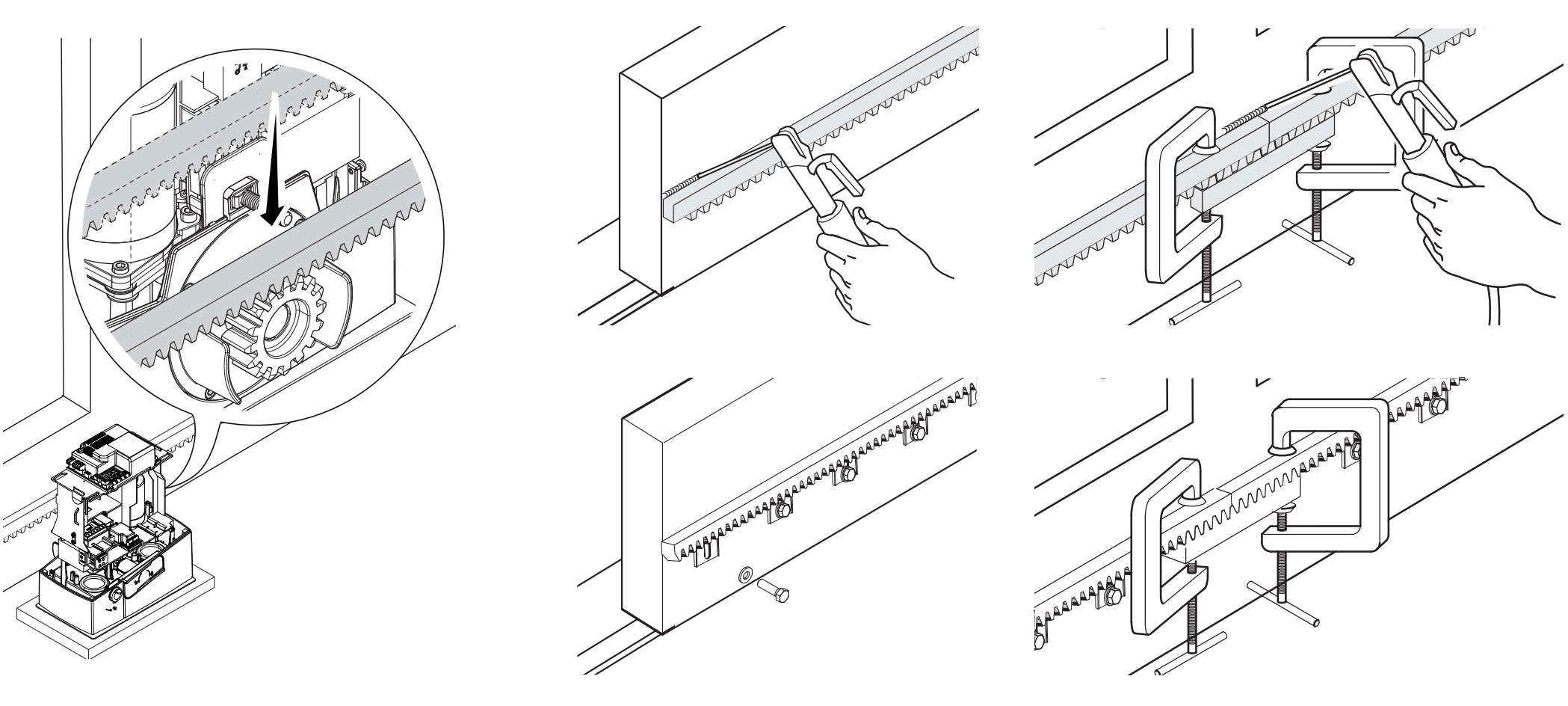

Zupčasta letva i zazor zahvata
Deblokirajte pogon i pričvrstite zupčastu letvu dok ručno pomičete krilo. Pri spajanju dijelova postavite pomoćni dio zupčaste letve ispod spoja kako bi zubi pravilno i glatko nalijegali jedan na drugi. Nakon montaže podesite okomit i vodoravan položaj pogona.
Ostavite zazor od 1–2 mm između zupčaste letve i zupčanika. Težina vrata ne smije opterećivati pogon. Ručno prijeđite cijelu putanju, provjerite zahvat i spojeve zupčaste letve, a tek zatim zategnite matice i podloške na sidrima.

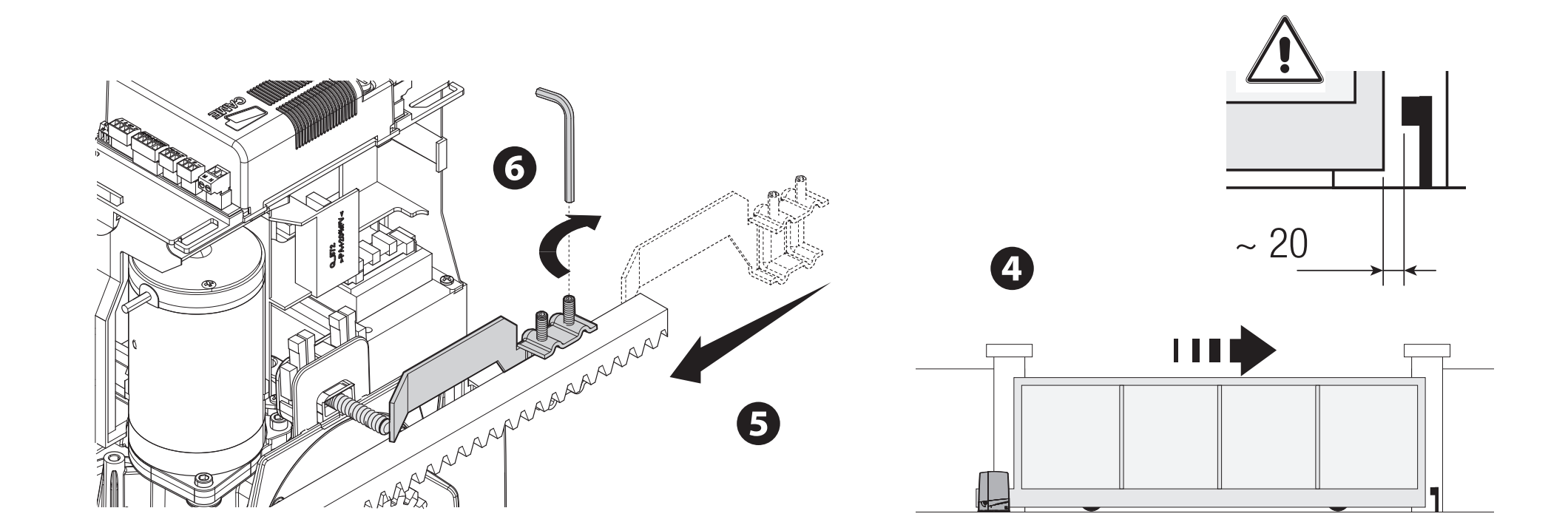

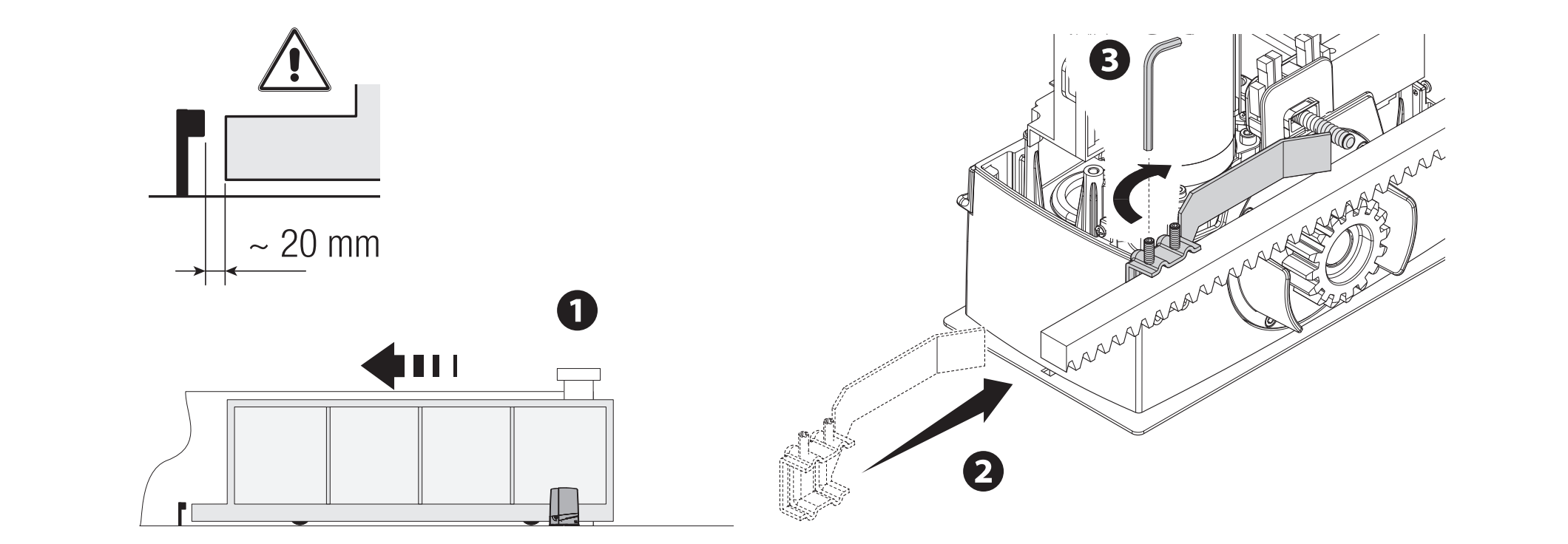

Mehanički krajnji prekidači
Ručno pomaknite krilo u otvoreni položaj. Pričvrstite graničnik za otvaranje na zupčastu letvu tako da njegov aktivacijski dio pouzdano aktivira opružni mikroprekidač. Na isti način podesite graničnik za zatvaranje. Čvrsto osigurajte graničnike; fiksni mehanički graničnik vrata i aktivacijski graničnik pogona imaju različite funkcije.
U prikazanom sklopu pri krajnjem položaju ostavite približno 20 mm do fiksnog graničnika. Provjerite zaustavljanje pri stvarnoj brzini i opterećenju.
Ožičenje
| Povezivanje | Kabel / uvjet |
|---|---|
| Mreža 230 V AC, L/N/PE | 3G × 1,5 mm² do 20 m; 3G × 2,5 mm² za 20–30 m. |
| Upravljački elementi | Broj vodiča ovisi o upravljanju, presjek 0,5 mm² za navedene kratke trase. |
| Fotoćelije DIR10 | TX: 2 × 0,5 mm²; RX: 4 × 0,5 mm². Pridržavati se povezivanja TX-a i kontakta NC. |
| Antena | RG58, najviše 10 m; preporučeno do 5 m. |
| RSE / CRP | UTP CAT 5; odvojena serijska veza, ne napajanje motora. |
Broj vodiča mora pokrivati cijelu odabranu shemu. Kod duže trase, istodobnih potrošača ili druge dodatne opreme tehničar mora ponovno izračunati presjek prema struji i padu napona. Zaštitite kabele od oštećenja i dodira s motorom ili transformatorom; mrežni dovod i niskonaponske krugove provedite uz odgovarajuće razdvajanje.

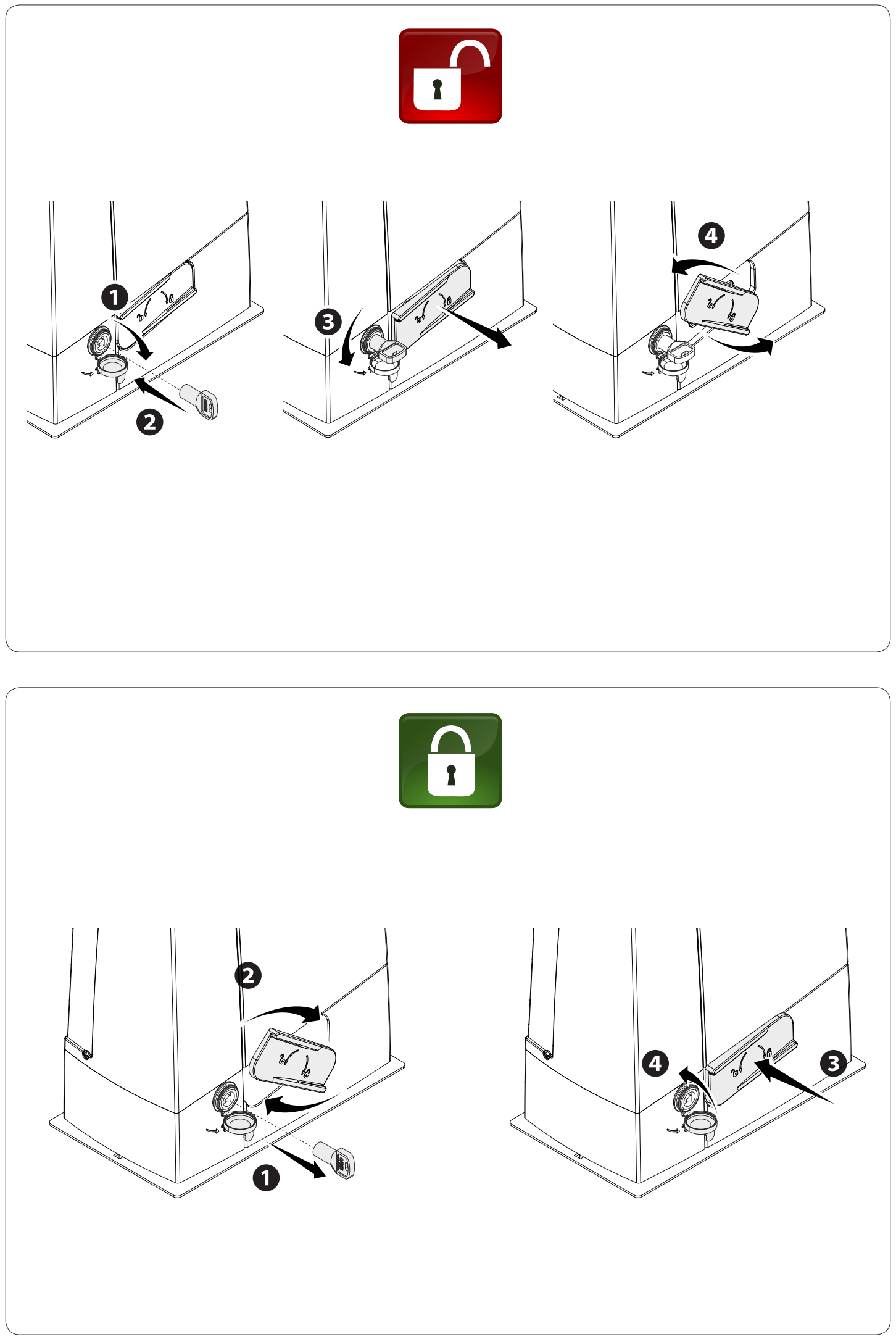

Ručno deblokiranje u slučaju nestanka napajanja
Prije ručnog pomicanja odspojite napajanje i osigurajte krilo. Deblokiranje oštećenih ili neuravnoteženih vrata može izazvati nekontrolirano kretanje.
- Umetnite ključ u bravu i okrenite ga u smjeru strelice na slici.
- Povucite i otvorite polugu za deblokiranje prema slici.
- Ručno pomičite vrata kontrolirano, bez osoba na putanji kretanja.
- Pri ponovnom zaključavanju vratite polugu u početni položaj i zaključajte mehanizam. Prije naredbe motora provjerite je li pogon blokiran.

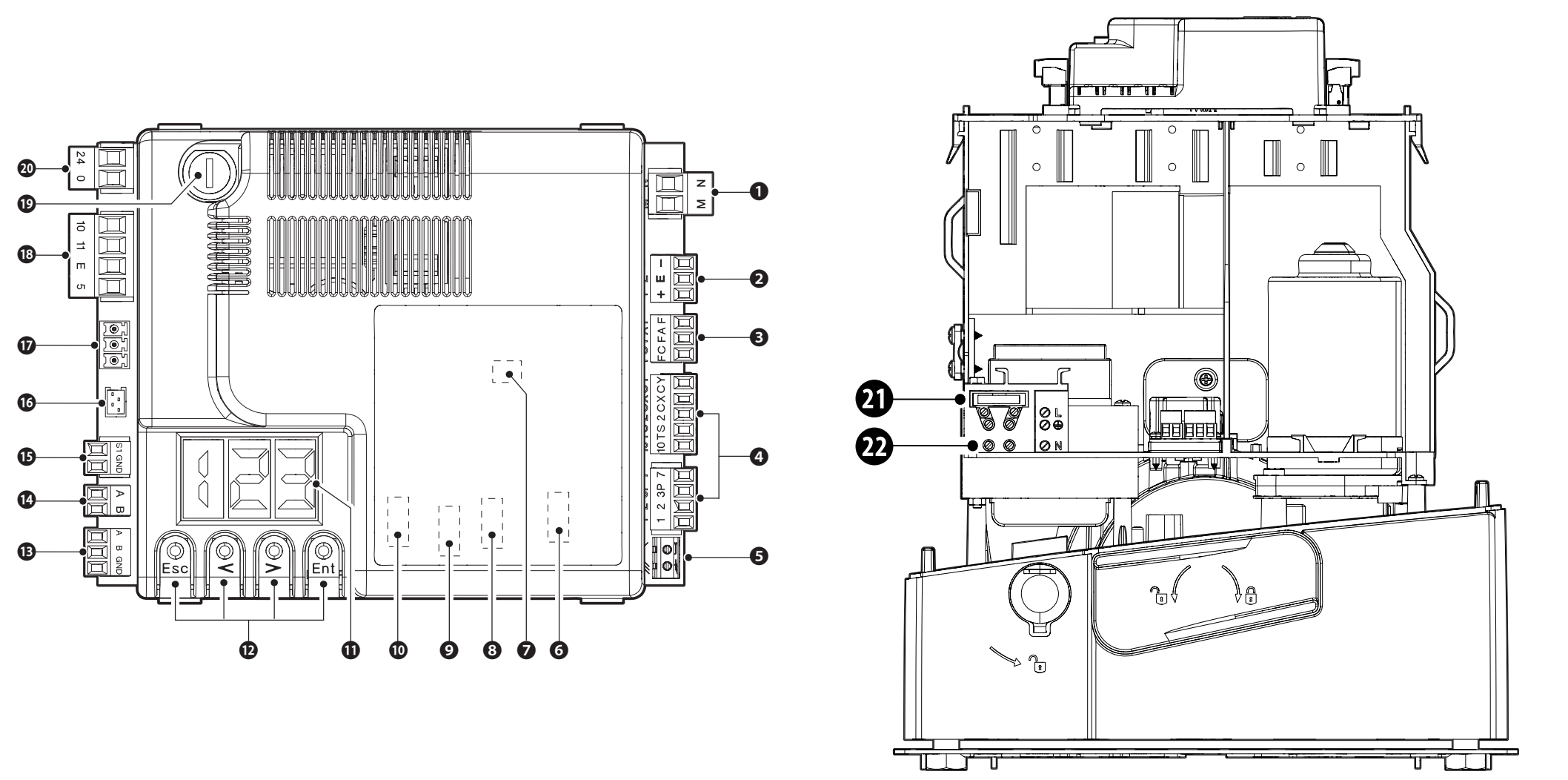

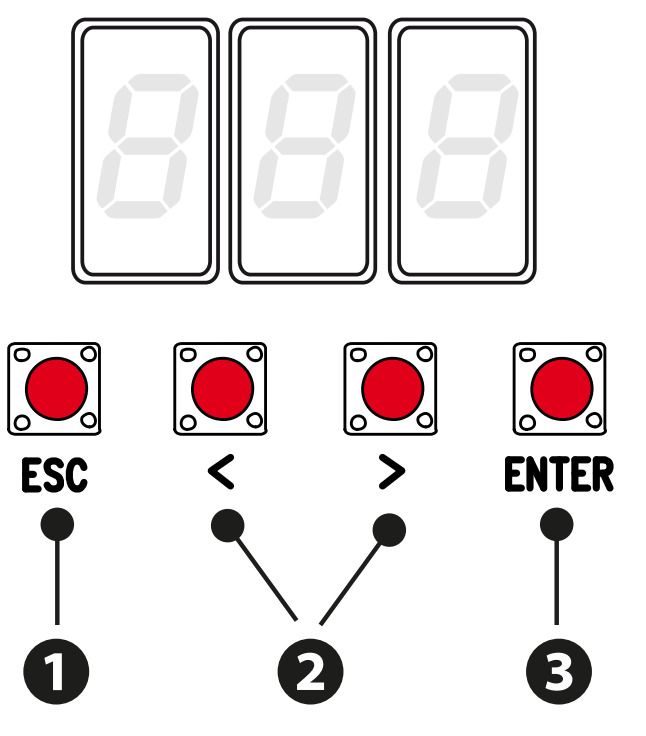

Orijentacija na upravljačkoj ploči ZN7
ZN7 ima zaslon i tipke ESC, strelice i ENTER. Postavke, vremena i korisnicima upravlja se putem izbornika. Priključci AF, Memory Roll, R700/R800, RSE i RIOCN8WS imaju zasebne namjene; karticu umećite ili vadite samo kada su mrežno napajanje i baterije odspojeni.
| Broj na slici | Element |
|---|---|
| 1 / 2 / 3 | Motor / enkoder / krajnji prekidači |
| 4 / 5 / 6 | Naredbe i sigurnosni uređaji / antena / AF |
| 7 / 8 / 9 / 10 | Memory Roll / R700 ili R800 / RSE / RIOCN8WS |
| 11 / 12 | Zaslon / programske tipke |
| 13 / 14 / 15 | A–B–GND serijska veza / A–B tipkovnica / S1–GND transponder |
| 16 / 17 / 18 | GSM modul / RGP1 / dodatna oprema i svjetla |
| 19 / 20 / 21 / 22 | Osigurač dodatne opreme / ulaz ploče / mrežni osigurač / mrežni dovod |
Priključne stezaljke i napajanje ZN7
| Priključne stezaljke | Namjena / napon / polaritet |
|---|---|
| L / N / PE | Mreža 230 V AC, 50/60 Hz za BXV10AGS. PE je zaštitni vodič; AC nema +/−. |

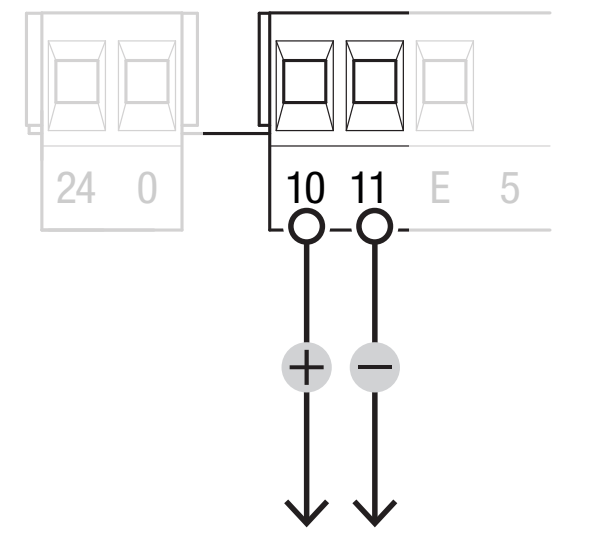

| 10 / 11 | Dodatna oprema: obično 24 V AC, pri radu na baterije 24 V DC, ukupna potrošnja najviše 40 W. Kod DC-a 10 = plus (+), 11 = minus (−); kod AC-a bez polariteta. |
| 10 / E | Treptač ili cikličko svjetlo, 24 V AC/DC, maks. 25 W. Kod DC-a 10 je zajednički pozitivni pol, E je uključeni izlaz. |
| 10 / 5 | Signalizacija stanja vrata, 24 V AC/DC, maks. 3 W. Kod DC-a 10 je zajednički pozitivni pol, 5 je uključeni izlaz; nije za stalno napajanje. |
| 24 / 0 | Unutarnje napajanje ploče iz napojnog dijela; ne povezivati kao izlaz za dodatnu opremu ni kao vanjski ulaz baterija. |
| M / N | Motor 24 V DC; ostavite priključke odgovarajućeg sklopa. Nije priključak za napajanje od 230 V. |
| + / E / − | Enkoder: napajanje +/− i signal E; nije univerzalni izlaz za dodatnu opremu. |
| F / FA, F / FC | F zajednički, FA otvaranje, FC zatvaranje; NC krajnji kontakti bez polariteta. |
| A / B / GND – RSE | Serijsko sučelje s karticom RSE; ne zamijeniti s A/B priključkom tipkovnice. |

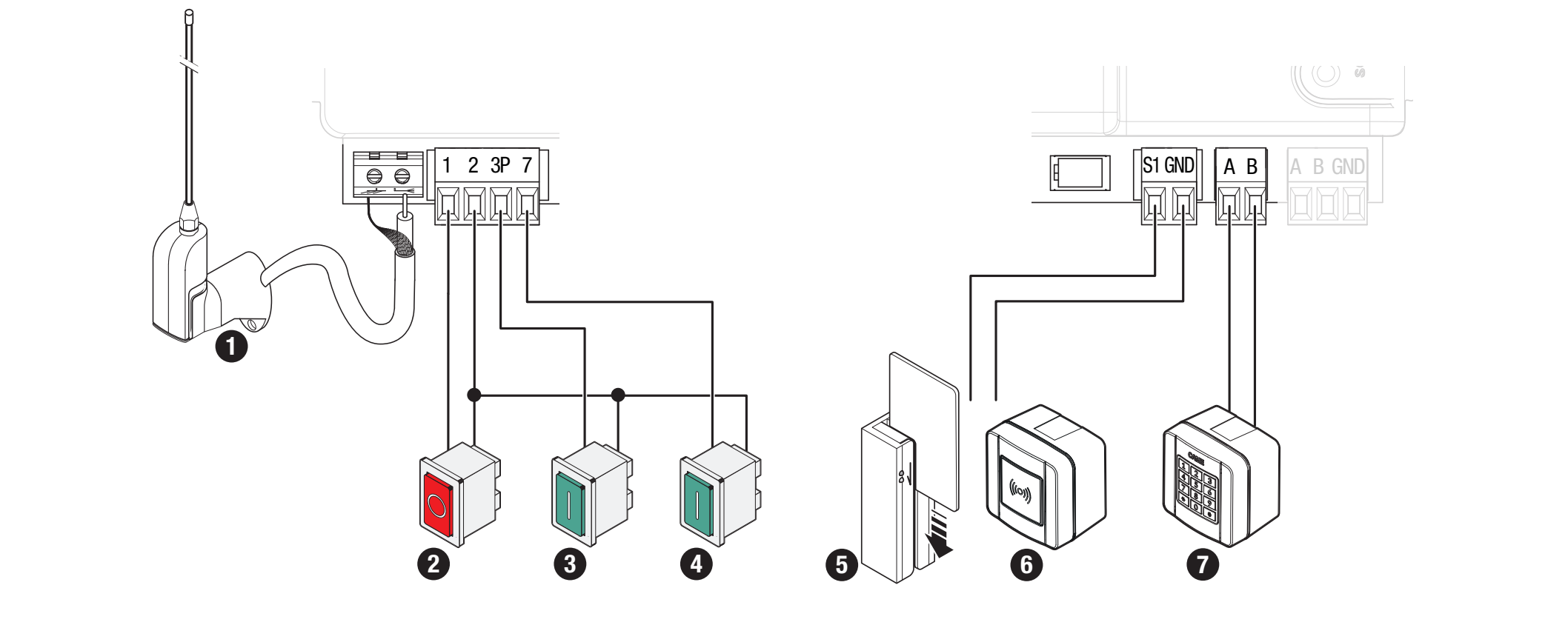

Naredbe i sigurnosni kontakti
| Priključne stezaljke | Kontakt / funkcija |
|---|---|
| 1–2 | NC STOP; aktivirati F1 = ON ako je priključen. Tvornička postavka F1 = OFF. Bez polariteta. |
| 2–7 | NO naredba; funkciju odabire F7. Beznaponski kontakt bez polariteta. |
| 2–3P | NO djelomično ili potpuno otvaranje prema F8. Beznaponski kontakt bez polariteta. |
| 2–CX / 2–CY | NC sigurnosni ulazi; postaviti F2/F3. Bez polariteta. |
| 10 / TS | Ispitivani napojni krug fotoćelija prema shemi; ne aktivirati F5 bez ispravnog ožičenja. |
| A–B / R800 | Kodna tipkovnica s dekoderskom karticom R800, F14 = 1. |
| S1–GND / R700 | Transponder ili čitač s R700, F14 = 0. |
| Antena / AF | RG58 i priključna radijska kartica odgovarajuće frekvencije/kodiranja. |

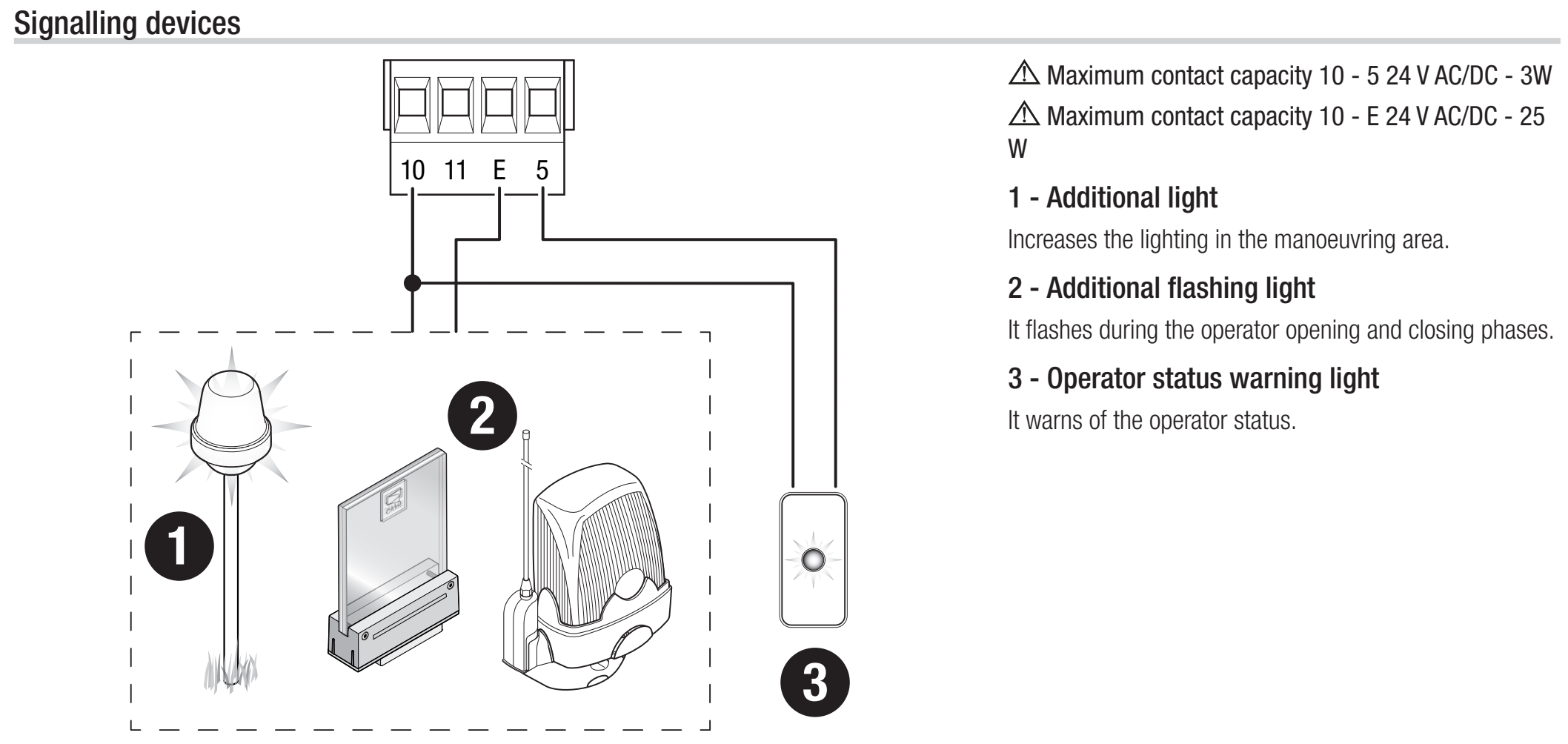

Treptač i signalizacija stanja
KLED24, 24 V AC/DC i 2 W, spojite na 10–E; za treptač postavite F18 = 0. KLED24 nema zasebno označene priključke +/−. Kod AC-a nema jednosmjernog polariteta, a kod DC-a 10 je zajednički pozitivni izlaz ploče. Ne priključujte treptač od 230 V na ovaj izlaz od 24 V.
Izlaz 10–5 namijenjen je maloj signalizaciji stanja, maks. 3 W, uz postavku F10. Način rada cikličkog svjetla F18 = 1 zahtijeva vrijeme automatskog zatvaranja; svjetlo ostaje upaljeno od otvaranja do potpunog zatvaranja, uključujući i vrijeme čekanja.

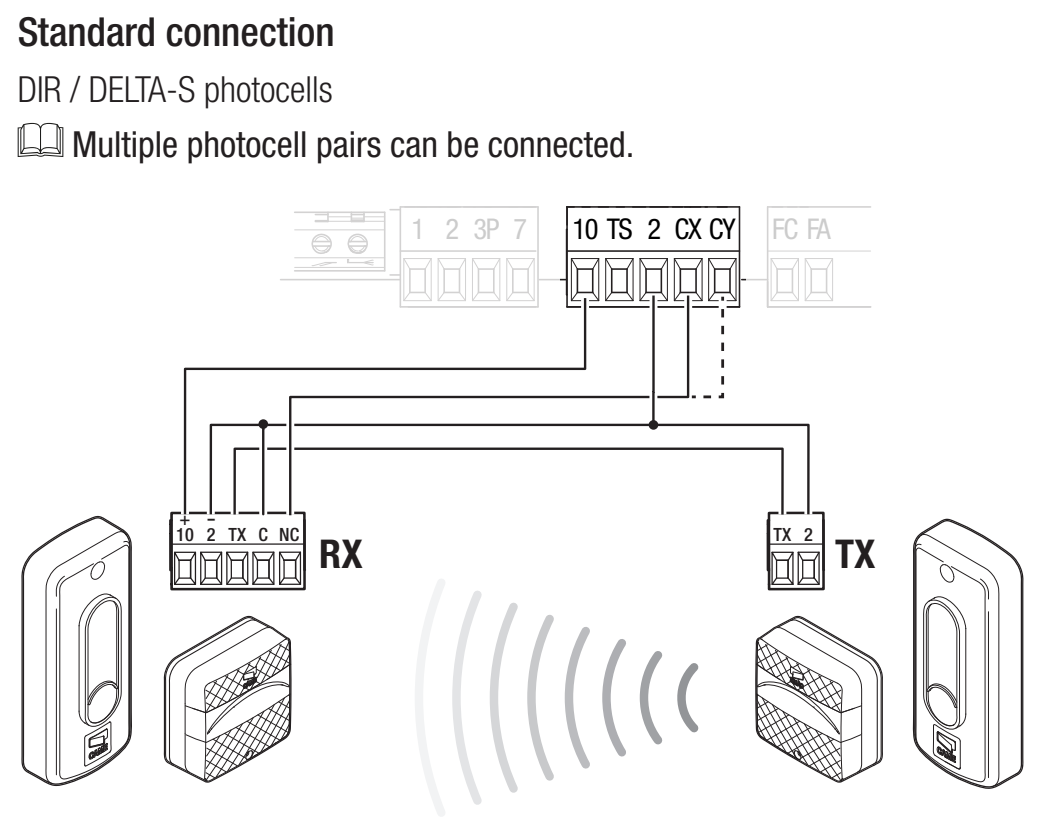

Fotoćelije i sigurnosni test
CAME DIR10 sastoji se od odašiljača TX i prijamnika RX s dometom od 10 m. Postavite kratkospojnik prijamnika na 24 V. Potrošnja para iznosi 60 mA pri 24 V AC. Napajanje RX-a označeno je kao 10 (+), 2 (−); TX ima priključke TX i 2; proizvođač na ovoj shemi ne navodi zasebne oznake +/− uz njih. Kod izmjeničnog napajanja istosmjerna polaritetnost nije primjenjiva. Izlaz TX-a dio je sinkronizacije; povežite RX TX s TX TX prema shemi, a ne izravnim dovodom s priključka 10 ploče.
| Priključak fotoćelije | Uobičajeno spajanje | Spajanje s testom |
|---|---|---|
| RX 10 (+) | Ploča 10 | Ploča 10 |
| RX 2 (−) i RX C | Ploča 2 | Ploča 2 |
| RX TX ↔ TX TX | Povezati TX između prijamnika i odašiljača | Ista veza |
| TX 2 | Ploča 2 | Ploča TS |
| RX NC | Ploča CX | Ploča CX |
Kontakt C–NC je beznaponski sigurnosni kontakt. Nema plus ni minus. Spajanje napajanja i kontakta dva su različita kruga. Kod istosmjerne struje 10 je pozitivni pol; negativni izlaz RX 2 u ovoj konkretnoj shemi spojen je na zajednički priključak 2 ploče. Nemojte zamijeniti priključak 2 s priključkom napajanja 11.
Za kontakt na CX postavite F2 = C1. Za kontakt na CY odaberite odgovarajuću reakciju putem F3. C1 ponovno otvara pri zatvaranju, C2 ponovno zatvara pri otvaranju, C3 zaustavlja i potom automatski zatvara te zahtijeva F19; C4 čeka uklanjanje prepreke, a zatim nastavlja kretanje.

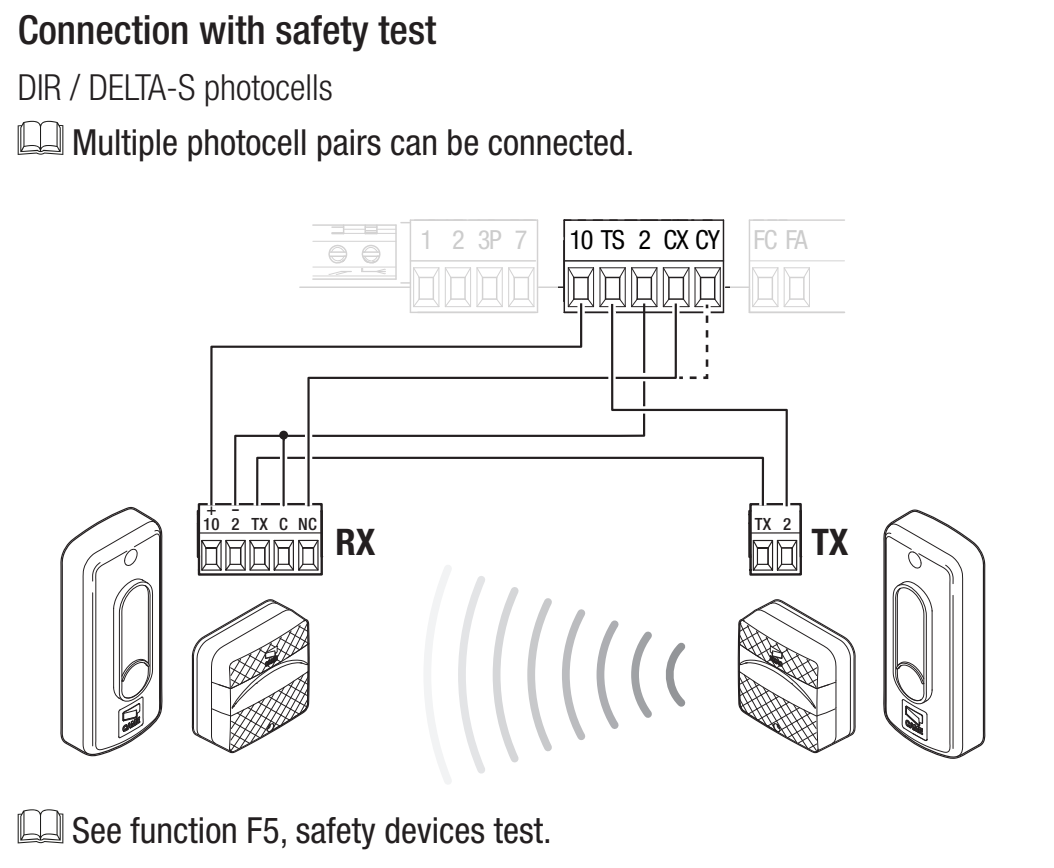

Spajanje testa preko TS-a
Tijekom testa TX 2 premješta se na TS, dok RX 2 i RX C ostaju spojeni na priključak 2 ploče. Veza TX-a između odašiljača i prijamnika ostaje. Najprije promijenite ožičenje dok je napajanje isključeno, a tek potom aktivirajte test.
Postavite F5 = 1 za CX, 2 za CY ili 4 za CX i CY. U slučaju pogreške testa prikazuje se E4, a pogon neće izvršiti naredbu. Funkcija se koristi zajedno s aktivnim sigurnosnim ulazima.
Nakon spajanja ispitajte prekid zrake tijekom odgovarajućeg kretanja i njezino ponovno oslobađanje. Nemojte premostiti sigurnosni ulaz kao trajno rješenje kvara.
Sigurnosne rubne letve
Kontaktni rubni prekidač NC spojite između 2 i CX ili CY te odaberite C7 – ponovno otvaranje pri zatvaranju ili C8 – ponovno zatvaranje pri otvaranju. Beznaponski kontakt nema polaritet. Otporni rubni prekidač nemojte spajati kao običan NC kontakt; mora imati odgovarajuće sučelje za konkretni upravljački sustav.
Prvo pokretanje ZN7
- Provjerite slobodno kretanje, zupčastu letvu, fiksne i sklopne graničnike, je li pogon osiguran, spojeve i zaštitu opasnih mjesta.
- Uključite napajanje i provjerite zaslon. Postavite A1 = 4 za motor do 1000 kg, F54 prema smjeru i F1 prema priključenom STOP-u.
- Postavite F2/F3 za priključene zaštitne uređaje i, po potrebi, test F5. Neupotrijebljene ulaze ostavite deaktiviranima. Za učenje mora biti postavljen F11 = ON.
- Izvedite A3 – učenje putanje.
- Postavite radne parametre i korisnike te ispitajte cijeli ciklus, djelomično otvaranje, svaki sigurnosni element, signalnu svjetiljku i ponašanje nakon nestanka električne energije.
Prvi uobičajeni manevar nakon uključivanja napajanja jest otvaranje; pričekajte da se dovrši. Kalibracija A3 ima vlastiti slijed. U slučaju neuobičajene buke, vibracija ili pogrešnog smjera odmah zaustavite pogon tipkom ESC/STOP i uklonite uzrok.
A3 – automatsko učenje putanje
Preduvjeti: ispravno postavljeni A1 i F54, podešen STOP, aktivan enkoder, ispravno podešene krajnje sklopke i fiksni graničnici. Ručno pomaknite krilo približno do polovice i ponovno osigurajte pogon. Prostor mora ostati slobodan.
Tijekom kalibracije sigurnosni su uređaji isključeni, osim zaustavljanja tipkom ESC. Tehničar mora nadzirati cijelo kretanje i spriječiti ulazak osoba u putanju.

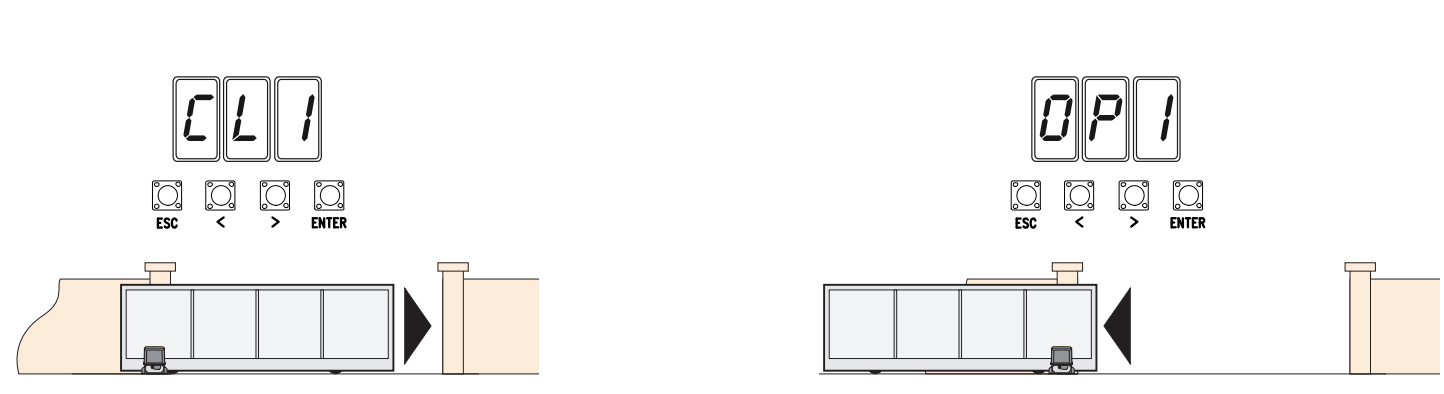

- Pritisnite ENTER, strelicama odaberite A3 i potvrdite tipkom ENTER.
- Odaberite ON i potvrdite tipkom ENTER.
- Pogon najprije zatvara vrata do krajnjeg položaja; na zaslonu se prikazuje CL1.
- Zatim otvara vrata do krajnjeg položaja; na zaslonu se prikazuje OP1.
- Po završetku provjerite cijelo kretanje i zaštitne uređaje. U slučaju E1/E2 najprije uklonite uzrok prema dijagnostici; nemojte ponavljati učenje dok postoji mehanički kvar.
Programiranje putem zaslona
Programirajte dok je pogon zaustavljen. ENTER otvara izbornik i potvrđuje odabir; strelice </> odabiru stavku ili mijenjaju vrijednost. Nakon promjene pritisnite ENTER za potvrdu. ESC poništava nepotvrđenu promjenu, vraća se natrag ili izlazi iz izbornika. Tijekom uobičajenog rada tipka ESC zaustavlja pogon; strelice omogućuju probno kretanje.
Podebljane su izričito navedene tvorničke vrijednosti u ovom izborniku. Funkcije dodatne opreme prikazuju se samo uz potrebnu karticu ili aktivnu povezanu funkciju. Prije promjene zabilježite trenutačne postavke. Niži broj osjetljivosti F34/F35 znači veću osjetljivost; nakon promjene brzine, momenta ili osjetljivosti potrebno je provjeriti sile i zaštitne uređaje.
Funkcije F
Korisnici i sustav U / A / H
Uparivanje i brisanje daljinskih upravljača
Memorija ZN7 ima kapacitet od 250 korisnika. Prijamnik mora biti ugrađen u AF i odgovarati frekvenciji i kodiranju odašiljača. Primjer fiksnog koda na frekvenciji 433,92 MHz je TOP-432EE s AF43S. U4 može ograničiti raspon primanih kodiranja; sama jednaka frekvencija nije dovoljna.
- U U1 odaberite funkciju: 1 korak po korak, 2 sekvencijalno, 3 samo otvaranje ili 4 djelomično otvaranje.
- Potvrdite tipkom ENTER i pošaljite kod pritiskom na odabranu tipku daljinskog upravljača.
- Ponovite postupak za sljedećeg korisnika. Zabilježite brojeve pohrane i pridružene naredbe, a zatim provjerite stvarnu funkciju.
Jednog korisnika možete izbrisati putem U2: odaberite ON, strelicama odaberite broj ili aktivirajte odgovarajući spremljeni odašiljač, pa potvrdite tipkom ENTER. Prikaz CLr potvrđuje brisanje. U3 = 1 briše sve korisnike.
U4 = 2 (Rolling Code) ili 3 (TWIN) briše prethodno spremljene odašiljače s drukčijim kodiranjem. Prije promjene provjerite sustav, verziju H1 i evidenciju daljinskih upravljača; ovu promjenu nemojte upotrebljavati kao pokušajnu mjeru za rješavanje kvara prijamnika.
Sigurnosna kopija putem Memory Roll
- Isključite mrežno napajanje i eventualne baterije te umetnite Memory Roll u njegov priključak.
- Uključite napajanje; za spremanje podataka upotrijebite F50 = 1, a za učitavanje F51 = 1. Učitavanje će zamijeniti podatke na ploči spremljenim podacima.
- Po završetku ponovno isključite napajanje i izvadite memorijsku karticu.
- Nakon učitavanja provjerite model, smjer, zaštite i sve naredbe. Ova ZN7 ima priključak Memory Roll; nemojte upotrebljavati nepostojeći USB priključak.
Uparivanje dvaju pogona

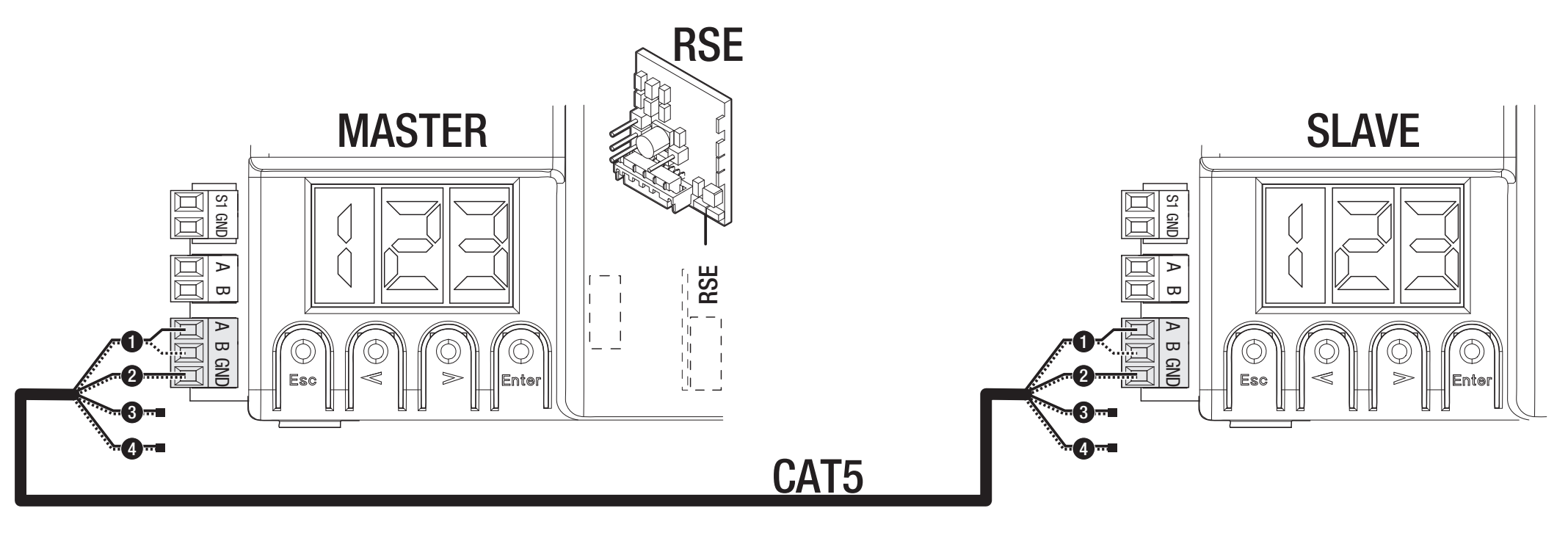

U svaku se ploču ugrađuje kartica RSE, a veza CAT 5 spaja se preko A–B–GND prema slici. Upravljačke i sigurnosne elemente spojite na ploču MASTER. Na njoj postavite F49 = 1, smjer F54 i prijenos parametara F52. Korisnike pohranite na MASTER; djelomično otvaranje i naredba korak po korak rade prema prikazanom zajedničkom sustavu.
Bežična sigurnost RIO
RIOCN8WS koristi zaseban priključak RIO. F65/F66 postavljaju dvije bežične sigurnosne letvice, a F67/F68 dva kanala fotoćelija. Provjerite stvarnu oznaku stavke i kanala na zaslonu. Bežični sigurnosni test i dalje je aktivan; prije ponovnog pokretanja otklonite gubitak veze E17 ili nedostajuću konfiguraciju E18.
A4 – resetiranje parametara
Prije resetiranja zabilježite verziju H1, postavke i korisnike; ako imate Memory Roll, spremite podatke. U A4 odaberite ON i potvrdite tipkom ENTER. Za ovdje opisanu izvedbu vraćaju se tvorničke postavke i briše se naučena putanja.
Nakon resetiranja ponovno postavite A1, F54, F1, sigurnosne ulaze i pokrenite učenje A3. Provjerite zaštite prije uobičajenog rada. Brisanje korisnika zasebna je funkcija U3. Na ploči s drukčijim izbornikom A4 može vraćati drukčiji opseg postavki; slijedite upute za konkretnu izvedbu.
Dijagnostika prema zaslonu
| Kod | Značenje / provjera |
|---|---|
| E1 | Pogreška kalibracije. Provjerite A3, mehaniku, smjer i krajnje prekidače. |
| E2 | Pogreška postavke. Provjerite model A1, smjer F54 i je li učenje dovršeno. |
| E3 | Pogreška enkodera. Bez napajanja provjerite priključak +/E/− i žice; nakon popravka pokrenite učenje. |
| E4 | Pogreška sigurnosnog testa. Provjerite TX na TS, napajanje, NC i F5. |
| E7 | Prekoračenje vremena rada. Provjerite otpor, graničnike i je li kretanje dovršeno. |
| E9 | Prepreka pri zatvaranju. Uklonite stvarnu prepreku; provjerite zupčastu letvu i osjetljivost. |
| E10 | Prepreka pri otvaranju. Provjerite putanju i ispravne postavke sile. |
| E11 | Previše uzastopnih prepreka. Popravite mehaniku ili otklonite uzrok aktiviranja zaštite. |
| E13 | Oba krajnja kontakta su otvorena. Provjerite FA/FC/F i prekidačke graničnike. |
| E14 | Pogreška serijske komunikacije. Provjerite RSE, CAT 5 i konfiguraciju. |
| E15 | Nekompatibilni odašiljač. Provjerite AF, frekvenciju i U4. |
| E17 | Greška u komunikaciji bežičnog sustava. Provjerite RIO, uređaje i smetnje. |
| E18 | Bežični sustav nije konfiguriran. Provjerite RIO i odgovarajuće postavke F65–F68. |
Ako se vrata ne pomiču, provjerite napajanje, je li pogon otključan, STOP i aktivne sigurnosne ulaze, je li tipka stalno pritisnuta te bateriju odašiljača. Ako se otvore, ali ne zatvaraju, provjerite fotoćelije i njihov NC kontakt. Nemojte zaobilaziti kvar zaštite trajnim premoštenjem.
Osigurači ZN7 za 230 V
| Krug | Brzi osigurač |
|---|---|
| Mreža LINE | 1,6 A-F |
| Pribor | 2 A-F |
Osigurače provjeravajte bez mrežnog napajanja i baterija. Zamijenite ih samo osiguračem iste vrijednosti i tipa; najprije uklonite uzrok kratkog spoja ili preopterećenja.
Održavanje i servis
Redovito provjeravajte čistoću putanje i zupčaste letve, lakoću ručnog pomicanja, pričvršćenost pogona, prekidačke graničnike, kabele, deblokiranje i sve zaštitne elemente. Prije čišćenja i zahvata isključite mrežno napajanje i baterijsko napajanje. U slučaju oštećenja, neuobičajene buke ili vibracija zaustavite rad i otklonite uzrok.
Moment A6 i osjetljivost F34/F35 namjestite prema stvarnoj mehanici; povećanjem momenta nemojte prikrivati otpor ili kvar. Nakon podešavanja ili servisa provjerite cijeli hod, sile i zaštite. U zapisnik unesite H1, broj manevara A5 i popravke. Korisniku predajte upute za cijeli sklop i pokažite ručno deblokiranje. Elektroničku opremu i baterije nakon prestanka uporabe predajte na za to predviđeno sabirno mjesto.
Tehničke značajke CAME BXV10AGS
| Parametar | Vrijednost |
|---|---|
| Maksimalna masa krila | 1000 kg |
| Maksimalna duljina krila | 20 m |
| Napajanje pogona – mrežno | 230 V AC, 50/60 Hz |
| Napajanje motora | 24 V DC |
| Snaga | 400 W |
| Potisna sila | 1000 N |
| Maksimalna brzina pomicanja | 11 m/min |
| Maksimalna struja – podatak iz tehničke tablice proizvođača | 16 A |
| Zaštita – stupanj zaštite | IP54 |
| Radna temperatura | −20 do +55 °C |
| Rad | Intenzivan rad; nije riječ o fiksnom broju ciklusa na sat. |
| Radno vrijeme | 180 s |
| Potrošnja u stanju pripravnosti | 5,5 W |
| Klasa zaštite | I |
| Zupčanik / krajnji prekidači | Modul 4 / mehanički |
| Boja kućišta | Siva RAL 7024 |
| Upravljanje u ovom priručniku | ZN7, zaslon i ESC/strelice/ENTER |
| Postavka A1 | 4 – 1000 kg |
| Dimenzije kućišta (širina × dubina × visina) | 290 × 212 × 363 mm |

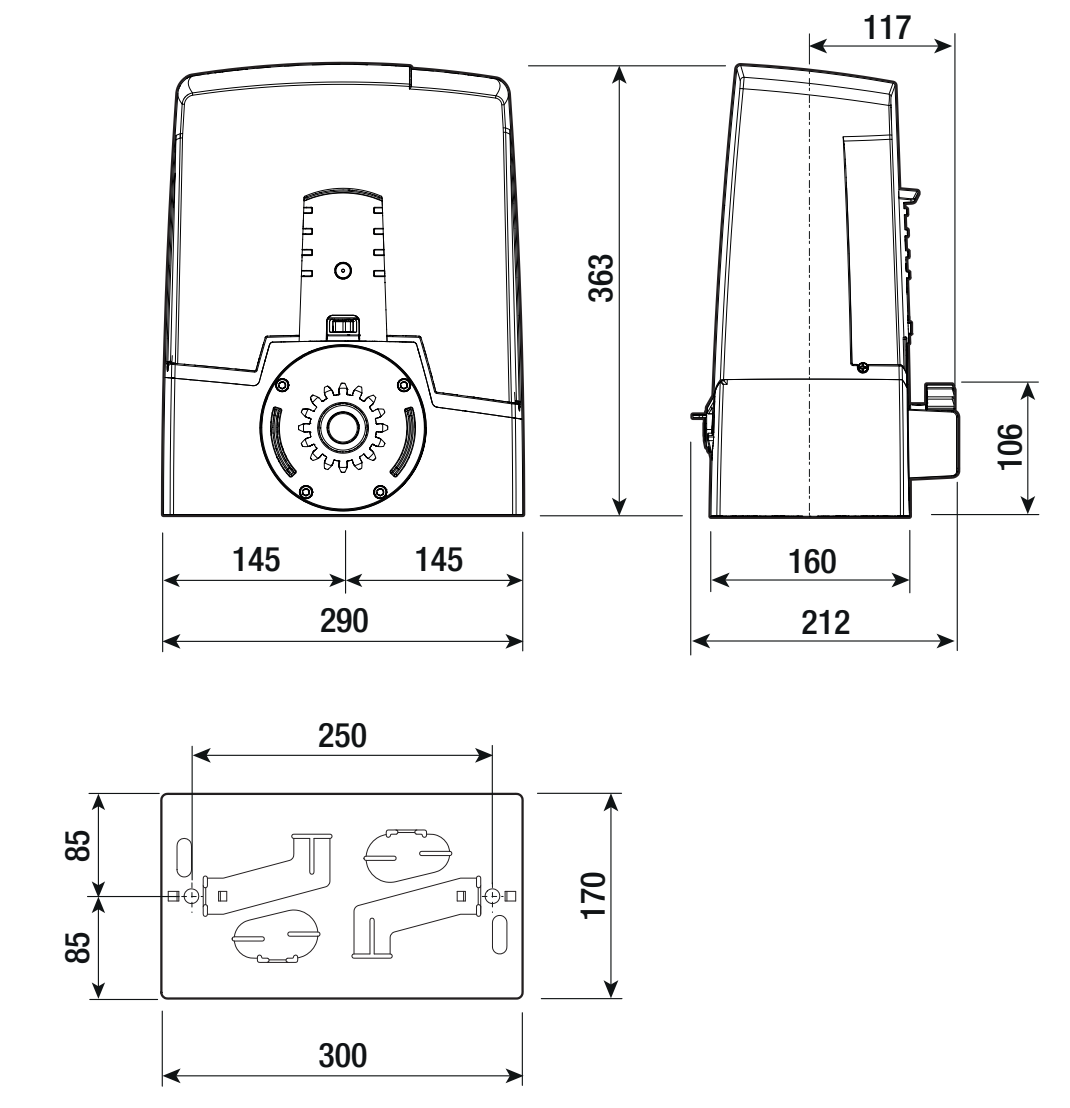

| Sidrena ploča | 300 × 170 mm; razmaci prema nacrtu |
