Opis proizvoda Hormann LineaMatic H - samostalni pogon za klizna vrata do 800 kg/10 m, 4554321
Pogon je namijenjen za klizna vrata duljine prolaza 10m/800kg. Krajnji položaj zatvaranja detektiraju magnet i reed kontakt. Putanja i sile uče se pri puštanju u rad. Pogon je nepovratan.
Pogon ima ugrađenu upravljačku jedinicu bez radijskog prijamnika.
Hörmann LineaMatic H 4554321 je pogon za klizna vrata širine do 10 m. Za vrata vođena po tlu ograničenje je 800 kg, a za samonosiva vrata 600 kg. Ispunu i lokalno opterećenje vjetrom treba procijeniti zajedno s mehaničkim otporom vrata.
Montažu, priključivanje na električnu mrežu i puštanje u rad smije obavljati samo stručno osposobljena osoba. Prije otvaranja odspojite mrežno napajanje i eventualni pričuvni akumulator. Osigurajte krilo od samovoljnog pomicanja te zaštitite glavne i sporedne rubove zatvaranja i zahvat zupčaste letve.
Samostalni pogon LineaMatic H
Ova je stranica namijenjena samostalnom pogonu. Fotoćelije, svjetlo, daljinski upravljači, zupčasta letva i ostali pribor odabiru se prema konkretnoj konfiguraciji; sljedeći dijagrami ne prikazuju sadržaj pakiranja.
Pribor i njegovo spajanje
Konkretni primjeri u dijagramima uključuju EL301, EL31, SLK, HOR 1, UAP 1/UAP 1-300 i HNA Outdoor. Nisu uključeni u pakiranje samostalnog pogona. Hörmann SK-SET LineaMatic 437989 nudi se zasebno kao pribor. Uvijek usporedite priključke s oznakama na isporučenom uređaju.
Montaža pogona i priprema vrata

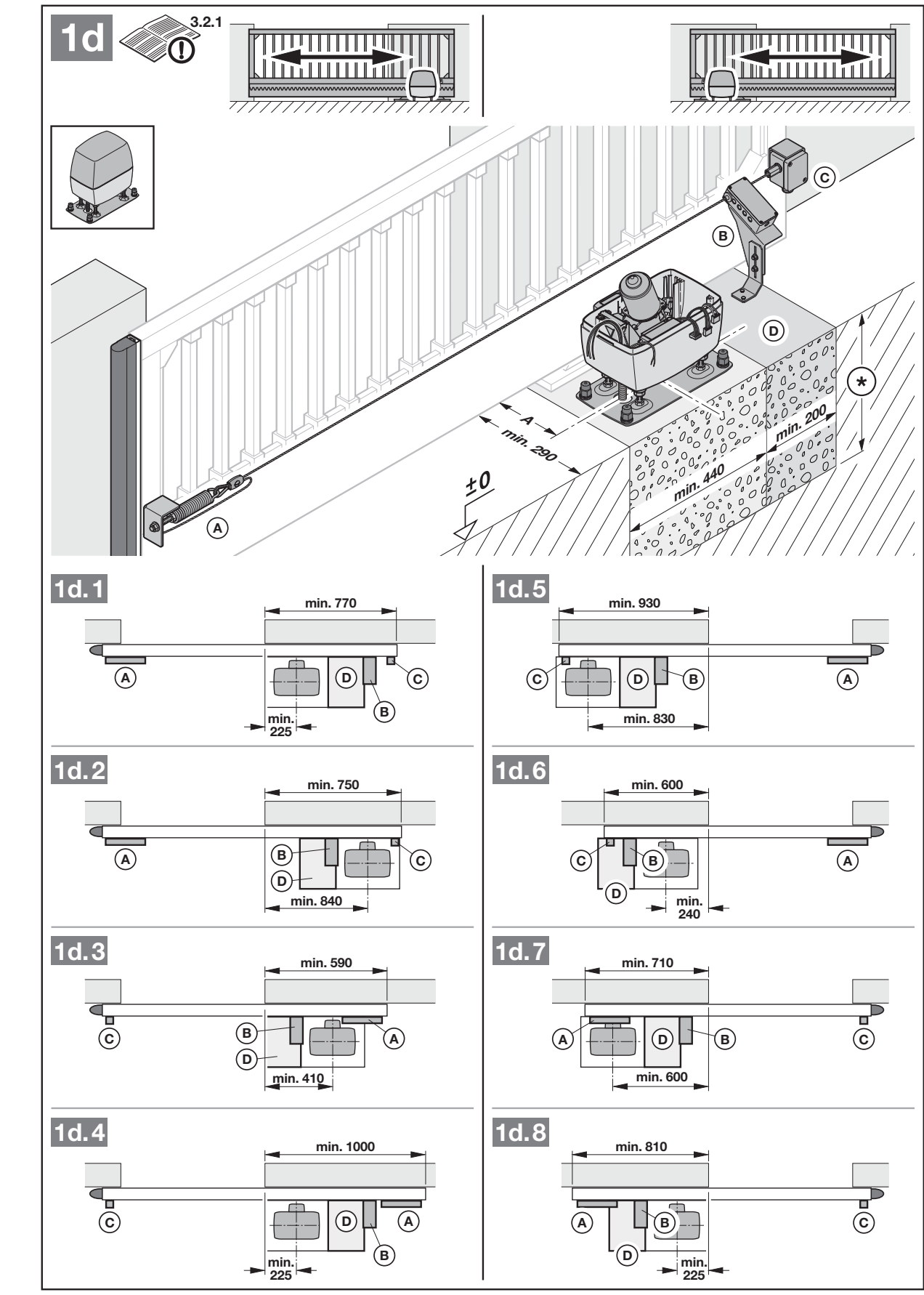

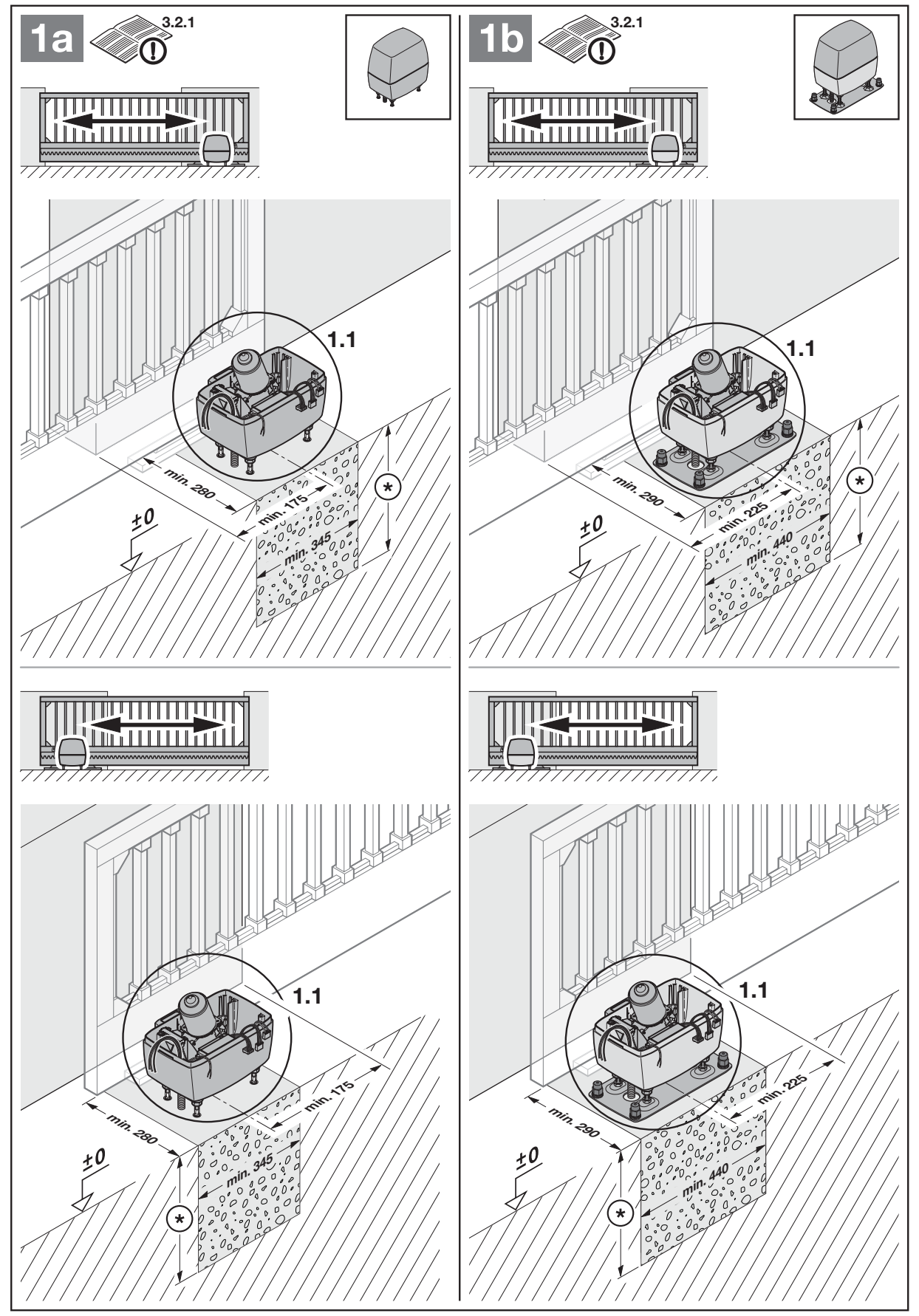

Priprema vrata i temelja
Vrata se moraju lako i ravnomjerno ručno pomicati, imati stabilno vođenje i mehaničko osiguranje od iskliznuća. Stavite izvan funkcije brave i mehaničke blokade koje sprječavaju motorno pomicanje. Pogon ne može zamijeniti popravak vrata koja se teško pomiču ili su oštećena. Kontinuirani rad nije dopušten. Za uporabu na vratima s usponom ili padom potrebni su radijalni amortizeri.

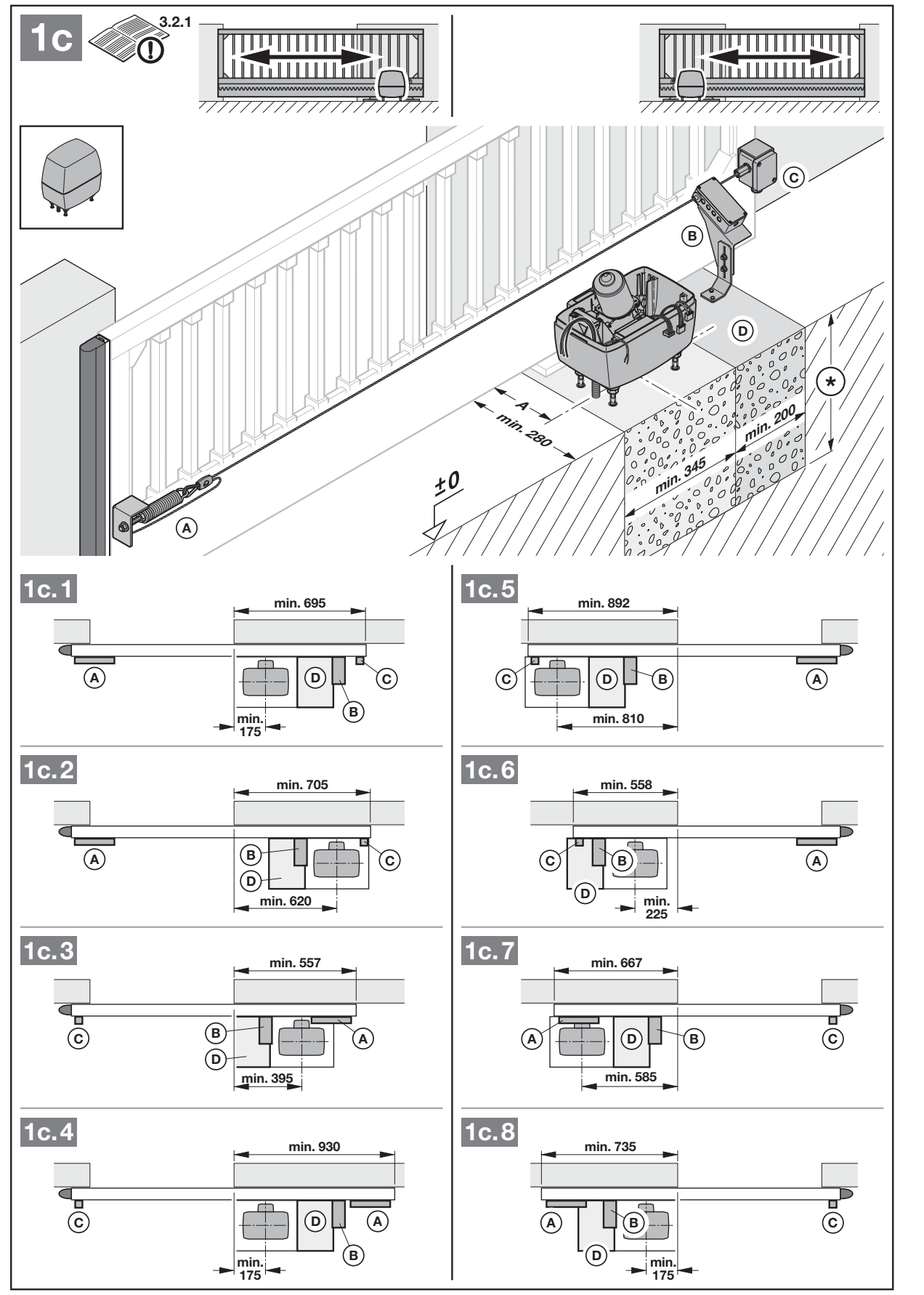

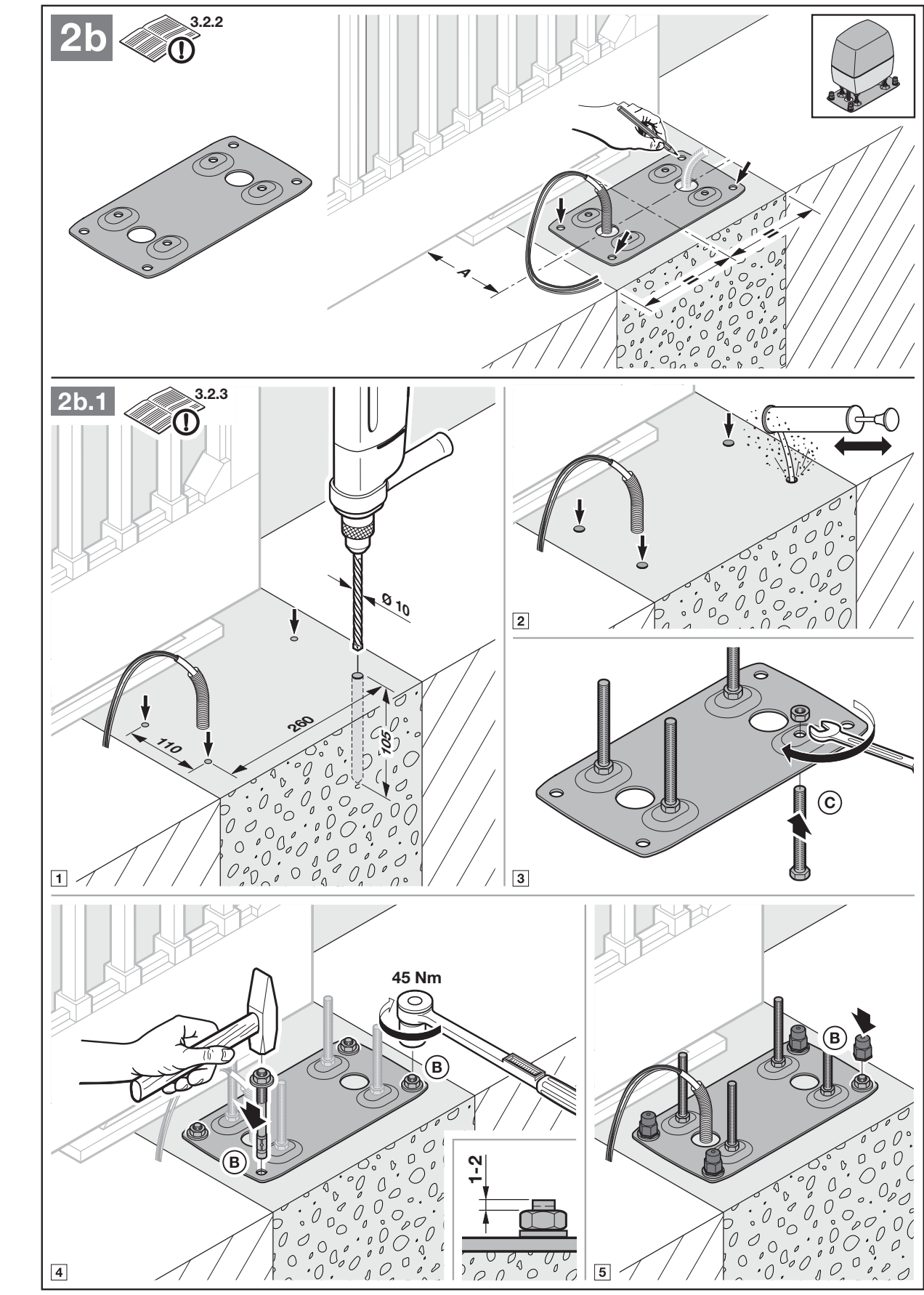

Temelj odaberite prema tome montira li se s podnom pločom ili bez nje. Za izvedbu bez zaštite ruba zatvaranja osnovne minimalne mjere u presjeku iznose 345 × 280 mm; posebne udaljenosti 175 mm bez ploče ili 200 mm s pločom i položaj u odnosu na vrata treba uskladiti prema cijelom crtežu. Za izvedbu sa zaštitom ruba zatvaranja osnovne minimalne mjere iznose 345 × 440 mm a minimalni razmak 200 mm; ostale pomake odredite prema odgovarajućoj izvedbi na crtežu u nastavku. Dubinu ispod razine smrzavanja odredite prema mjestu montaže; vrijednost od 80 cm u priručniku primjer je za Njemačku. Beton se prije montaže mora dovoljno stvrdnuti; za podnu ploču proizvođač zahtijeva zbijeni beton najmanje klase B25/C25.

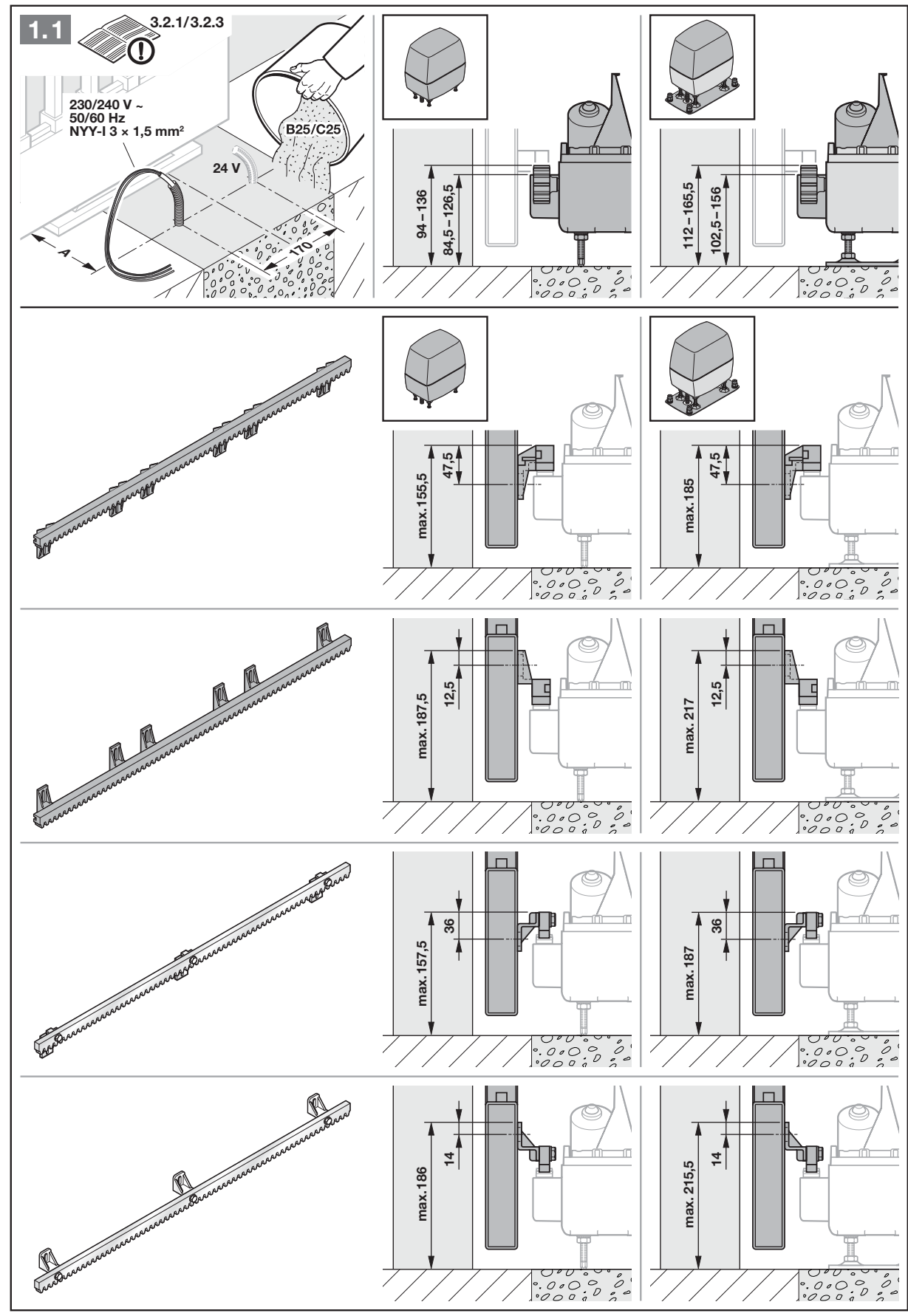

Sidrenje i visina montaže
Položaj pogona ovisi o konkretnoj zupčastoj letvi. Dimenzija A na crtežu nije međusobno zamjenjiva za različite zupčaste letve.
| Oznaka zupčaste letve | Dimenzija A |
|---|---|
| 436444 | 124–136 mm |
| 438759 | 126–138 mm |
| 438631 | 125–129 mm |
| 438632 | 129–133 mm |

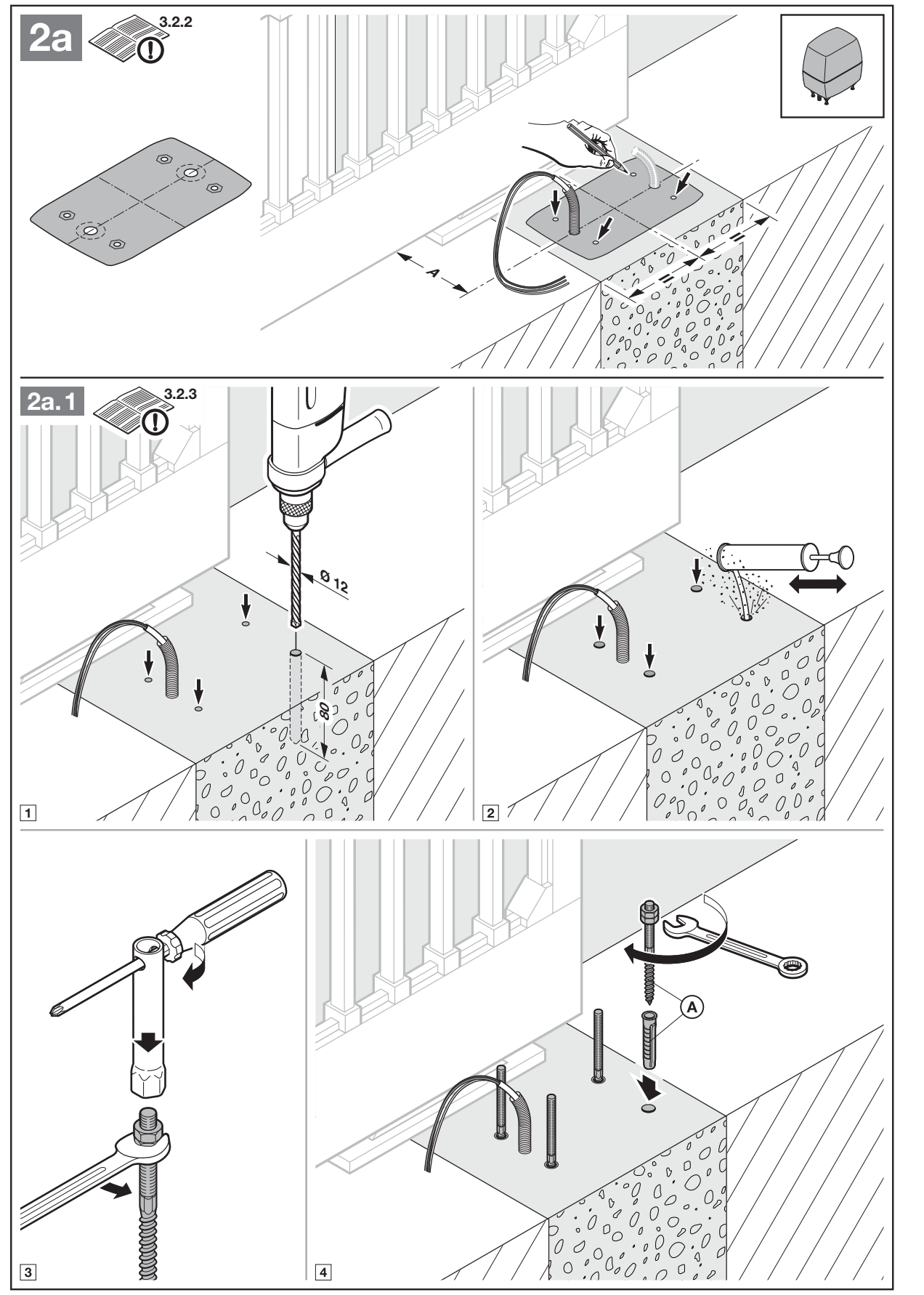

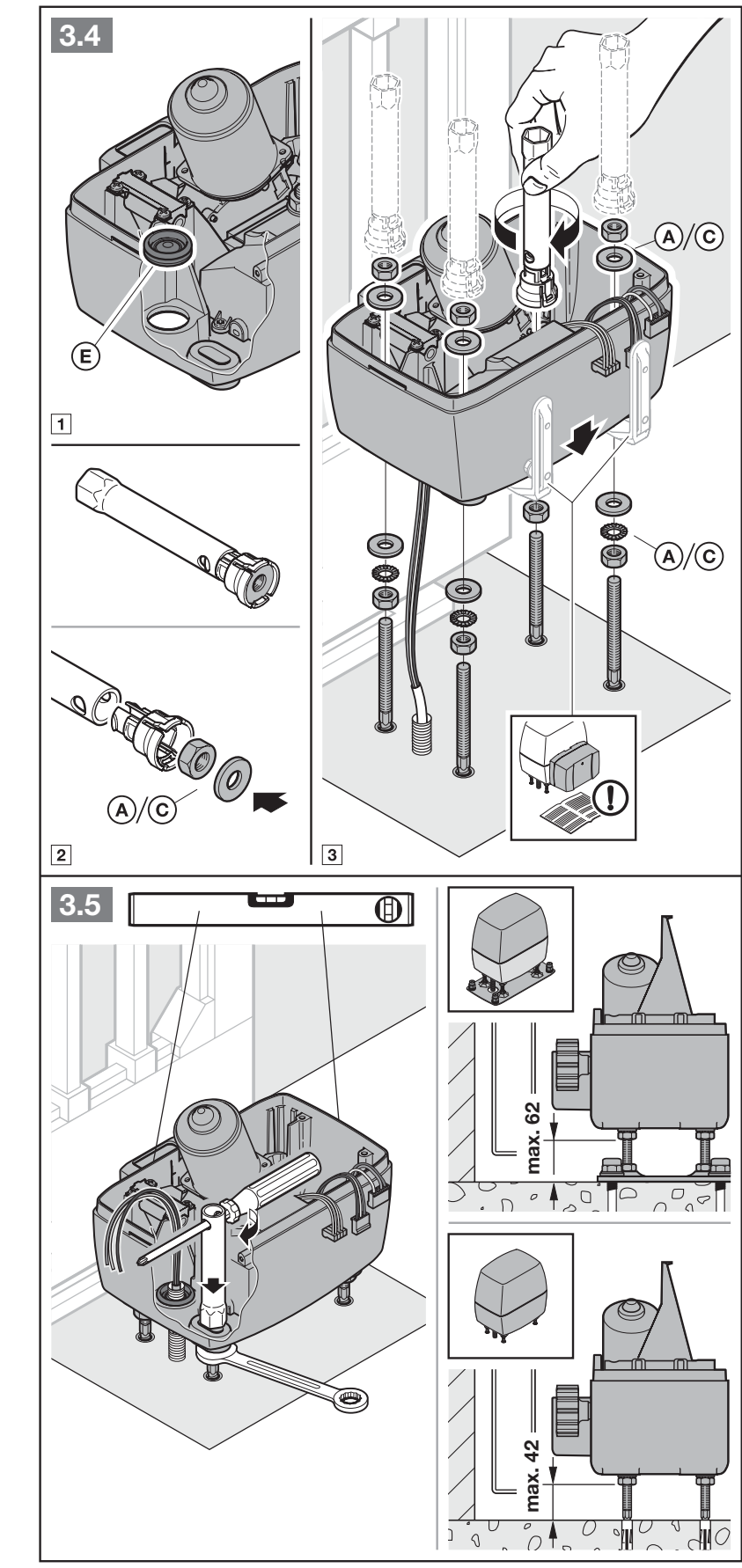

Za sidrene vijke upotrijebite šablonu za bušenje i izbušite rupe Ø 12 mm, dubine 80 mm. Za visokonosiva sidra i podnu ploču rupe su Ø 10 mm, dubine 105 mm; na crtežu je naveden moment pritezanja 45 Nm za prikazano sidrenje. Zaštitite pogon od prašine i strugotina. Monter mora potvrditi nosivost stvarne podloge i prikladnost isporučenih sidara.
Postavite brtve zaštitnih cijevi i uvedite kabele u kućište odozdo. Postavite pogon vodoravno i čvrsto ga pričvrstite. Dok je poklopac otvoren, zaštitite elektroniku od vlage; nakon montaže zabrtvite kućište protiv vode i insekata.

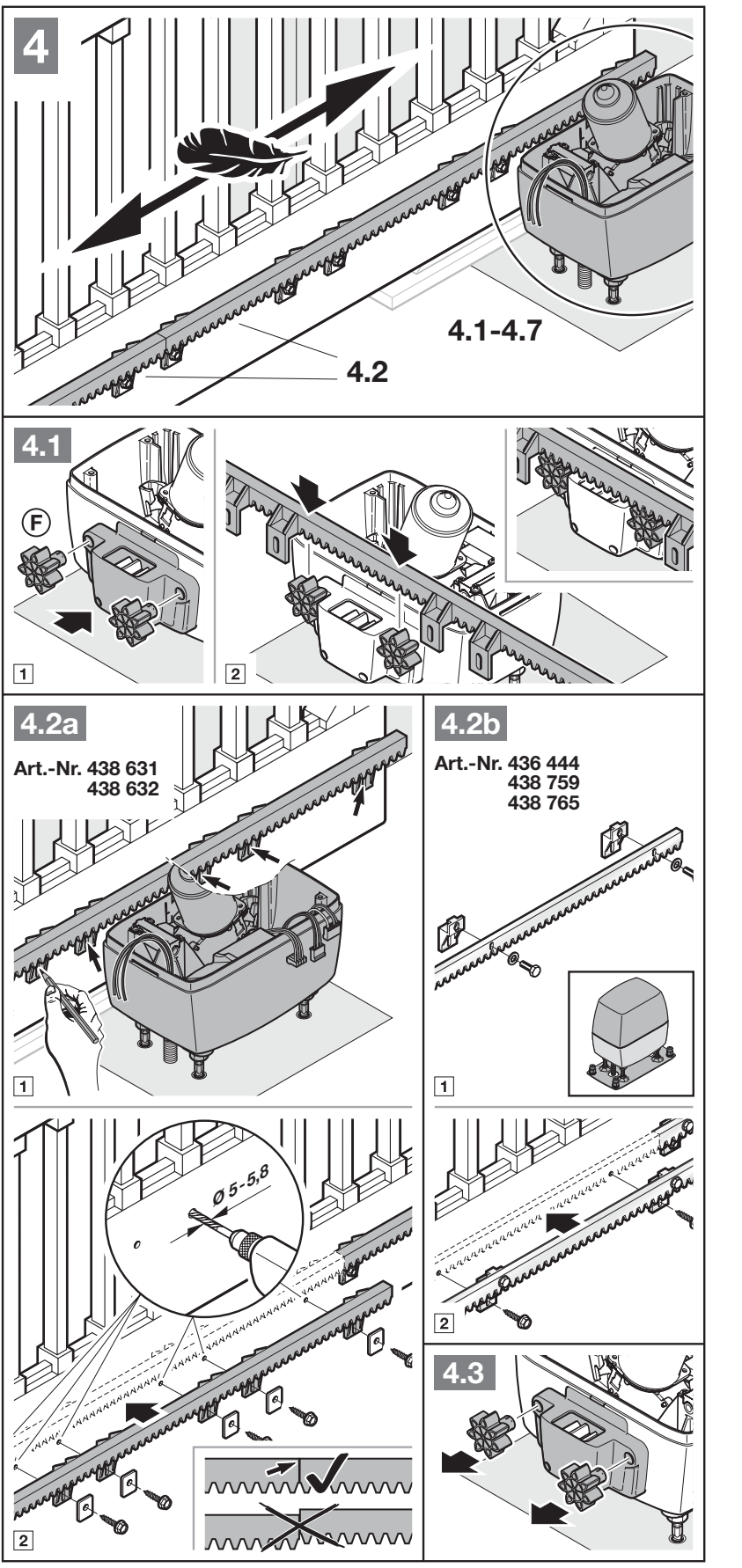

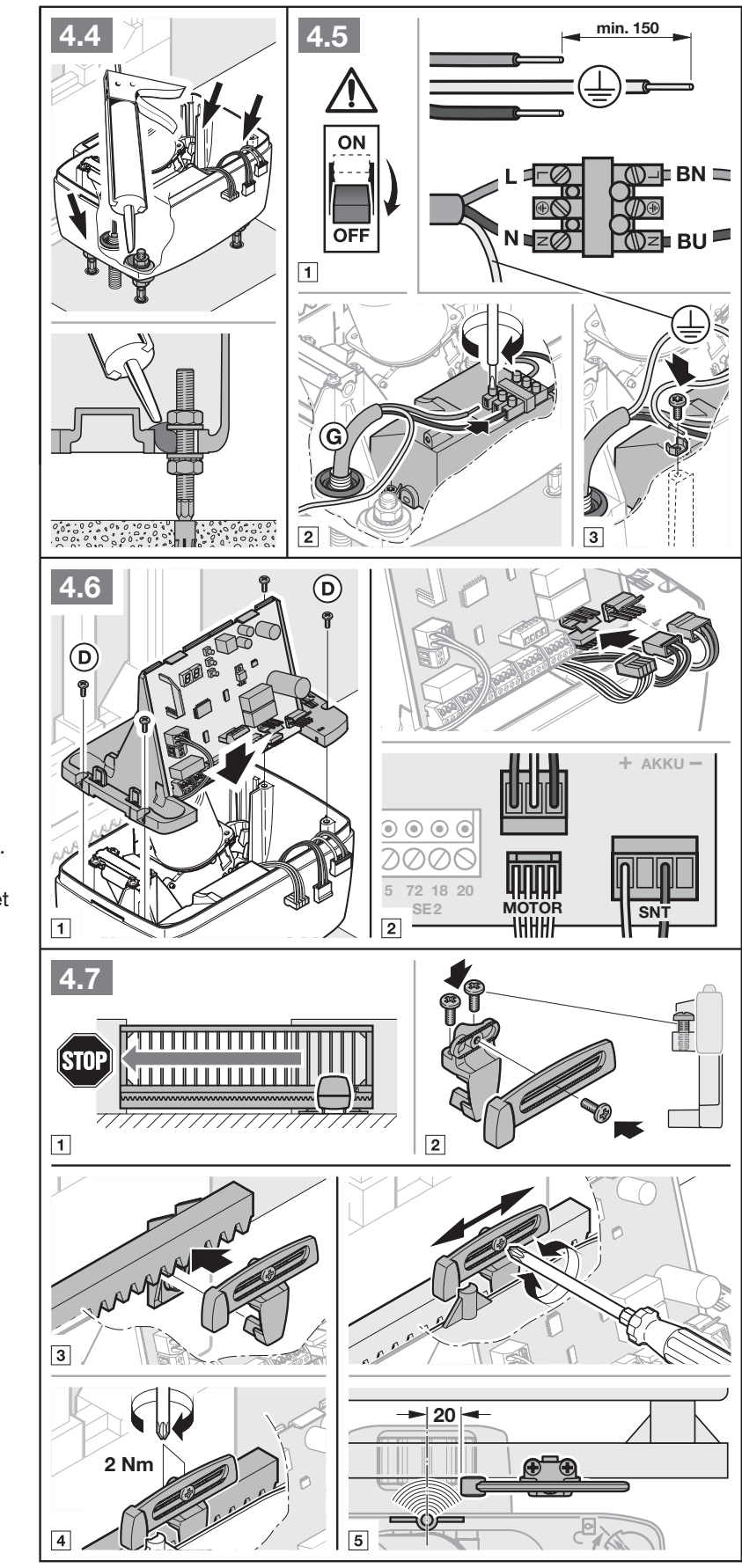

Zupčasta letva i magnet krajnjeg položaja
Pri montaži zupčaste letve pogon mora biti deblokiran. Spojevi pojedinačnih dijelova moraju se glatko nastavljati bez pomaka. Nakon montaže međusobno poravnajte zupčastu letvu, zupčanik i kućište pogona; pridržavajte se odgovarajućih mjera na crtežu, a ne vrijednosti preuzetih od druge marke. Nepravilan zahvat može uzrokovati neželjeno reverziranje.
Krajnji položaj zatvaranja detektira magnet i reed kontakt REED. Ručno pomaknite vrata u zatvoreni položaj, unaprijed montirajte magnetski klizač u srednji položaj i pričvrstite ga pomaknuto približno 20 mm prema reed kontaktu kao na slici. Zatim provjerite krajnji položaj i fino ga podesite tijekom učenja.
Ožičenje i razdvajanje napona
| Krug | Zahtjev |
|---|---|
| Mreža | 230/240 V AC; dovod 3 × 1,5 mm², za polaganje u zemlju upotrijebite odgovarajući podzemni kabel prema uputama. Zasebna zaštitna cijev. |
| Pribor | Krugove od 24 V vodite odvojeno od mrežnih. Stezaljke za vodič od 0,5–2,5 mm². |
| Vanjski gumb | Duljina voda najviše 30 m. |
| HALT i sigurnosni krugovi s prikaza | Duljina voda najviše 10 m, prema konkretnoj shemi. |
| Produženje podzemnih vodova | Upotrijebite odgovarajuću razvodnu kutiju sa zaštitom IP65; spoj ne smije ostati nezaštićen u zemlji. |

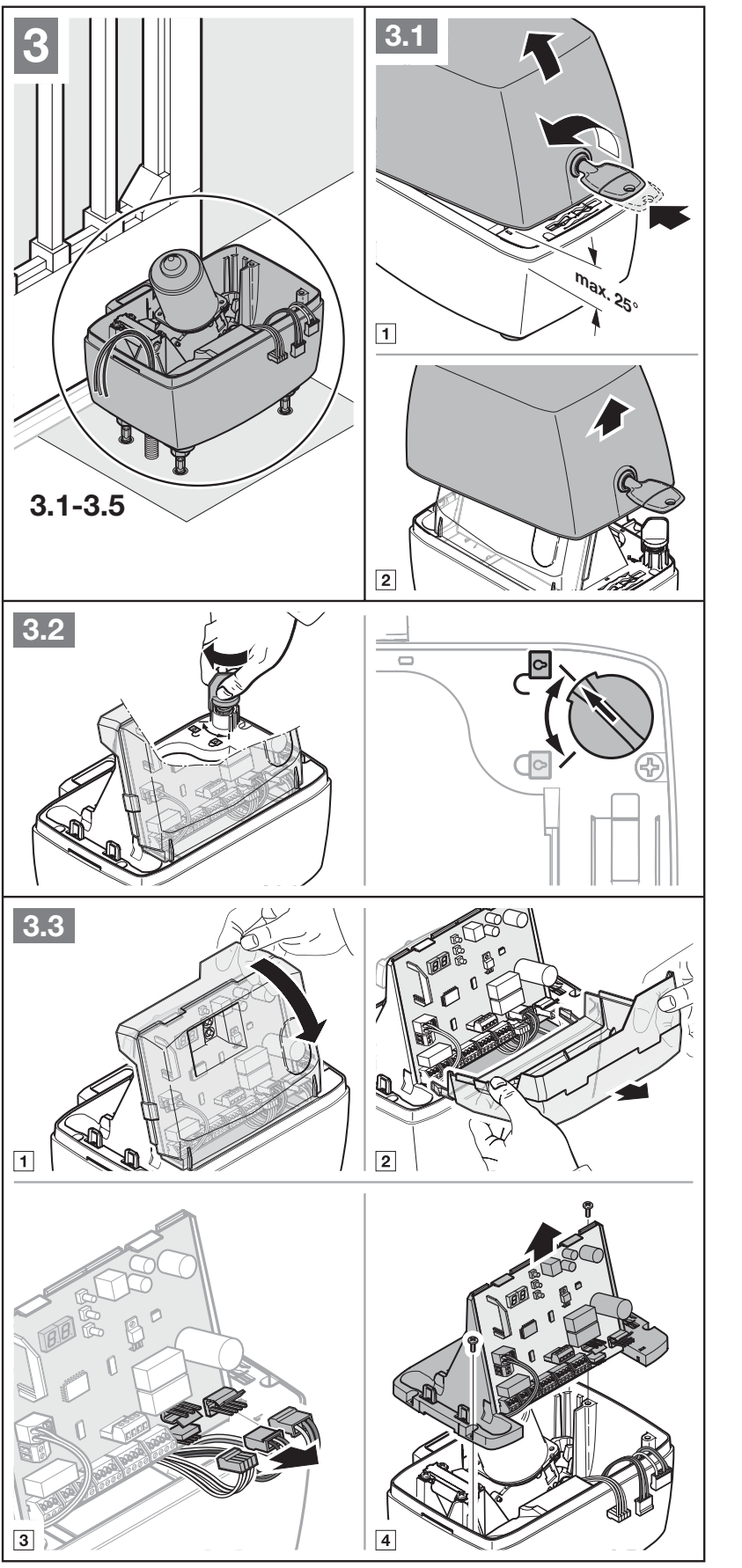

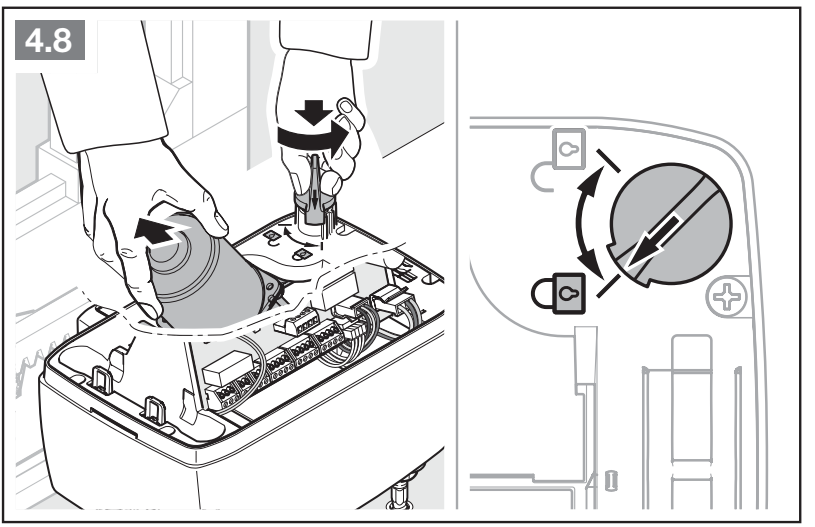

Ručno deblokiranje i ponovno zaključavanje
- Isključite mrežno napajanje i eventualni HNA Outdoor. Osigurajte vrata od nekontroliranog pomicanja.
- Otvorite poklopac i okrenite mehanizam za deblokiranje u položaj za deblokiranje, kao na slici. Motor s nazubljenim kotačem spustit će se u kućište; po potrebi ih pažljivo pritisnite prema dolje.
- Pomičite vrata ručno i kontrolirano. Ne posežite u zahvat zupčaste letve.
- Za ponovno zaključavanje okrenite mehanizam u položaj zaključavanja i pritom lagano podignite motor. Vrata se moraju ponovno spojiti s pogonom prije krajnjeg prekidača.
- Vratite poklopac. Nakon ponovnog uključivanja napajanja može uslijediti referentni hod u smjeru zatvaranja; osigurajte prostor i nadzirite rad.

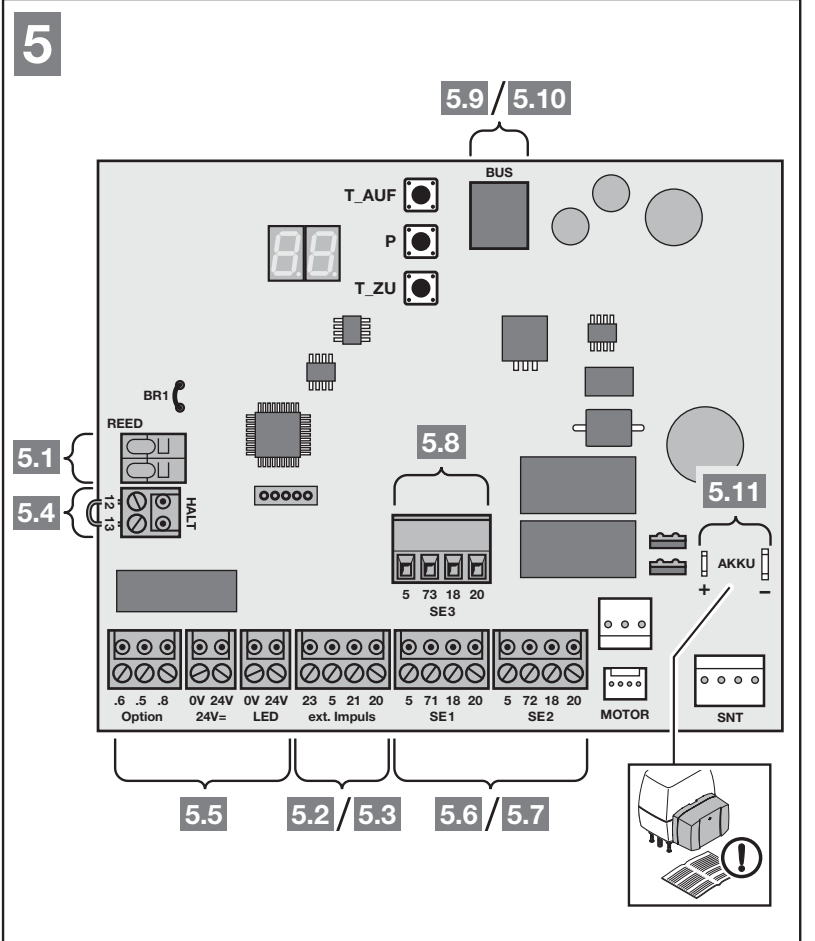

Orijentacija na upravljačkoj ploči
Slika je orijentirana tako da su gumbi T_AUF, P, T_ZU gore a dugi red stezaljki dolje. BUS nalazi se gore, uz gumbe, REED i HALT lijevo, SE3 na povišenom dijelu iznad donjih SE1/SE2. Desno su MOTOR, SNT i priključak AKKU. Prema nazivima konektora razlikujte signalne, motorne i napojne krugove.
Napajanje, polaritet i upravljačke stezaljke
| Stezaljke / konektor | Značenje i ograničenje |
|---|---|
| Mrežni priključak L / N i PE kućišta | Mreža 230/240 V AC, 50/60 Hz; L je faza, N neutralni vodič, a PE zaštitni vodič. AC nema plus i minus. Dovod se spaja na mrežni priključak, a ne na signalne stezaljke. |
| 5 / 20 | 5 = plus (+24 V DC), 20 = 0 V (−). Ukupna potrošnja pribora najviše 250 mA; uračunajte sve priključene elemente. |
| 24 V= : 24 V / 0 V | Zasebno označen istosmjerni izlaz: 24 V = +, 0 V = −. Primjerice, za svjetlo od 24 V prema shemi; ovo nije izlaz od 230 V. |
| 21 / 20 | NO beznaponski impuls ili kontakt koji se uključuje na 0 V. Gumbi se mogu spojiti paralelno; sam kontakt nema +/−. |
| 23 / 20 | NO beznaponski signal za djelomično otvaranje; 23 je signal, 20 zajednički 0 V, a ne par za napajanje. |

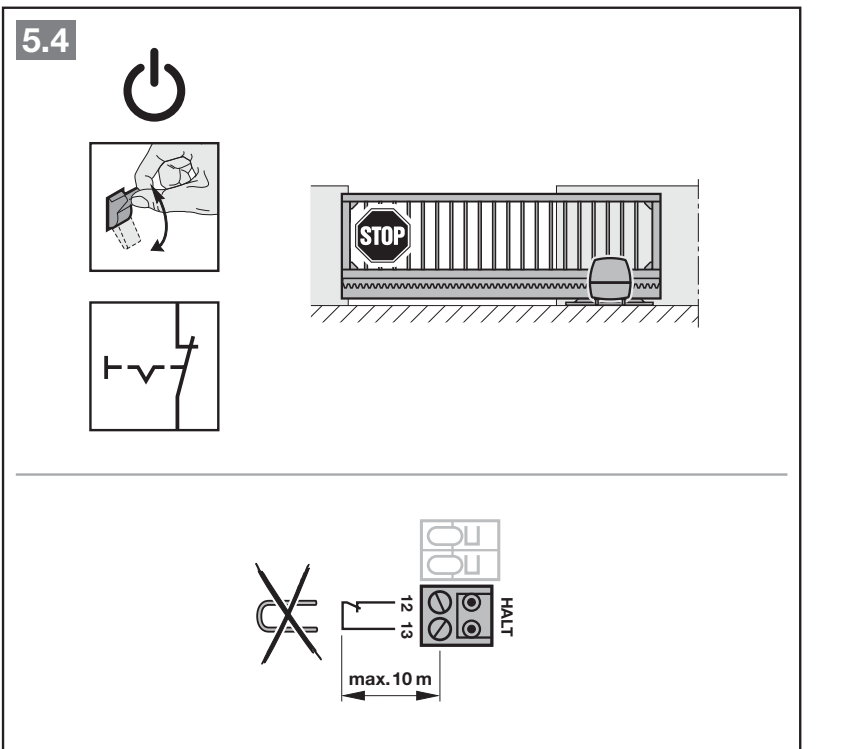

| HALT 12 / 13 | NC beznaponski STOP; 13 = 0 V, 12 ulaz. Pri ugradnji STOP-a uklonite postojeći mostić 12–13 i priključite NC kontakt. |
| REED | Reed krajnji senzor prema izvornoj izvedbi; ne priključujte vanjski napon. |
| BUS | Sistemski pribor s odgovarajućim konektorom. Nije univerzalni izlaz +/− za proizvoljan uređaj. |
| MOTOR / SNT / AKKU | Motor, mrežni priključak i predviđeni pomoćni akumulator. Koristite originalne konektore i pridržavajte se označenog polariteta; prije rada odspojite i akumulator. |
Vanjski napon na upravljačkim ulazima može uništiti elektroniku. Ne priključujte 230 V na 21/23/HALT ni SE. HALT nije nadzirani sigurnosni ulaz razine PLc; nemojte ga zamijeniti sa zaštitnim uređajem SE.

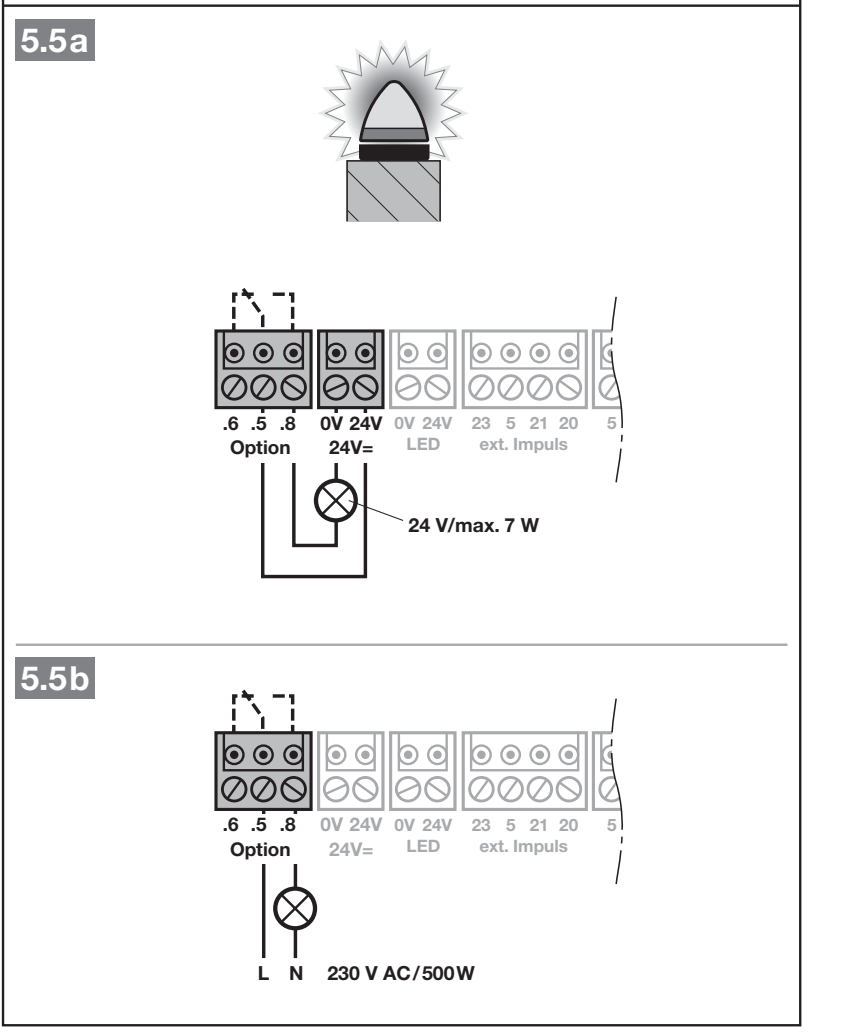

Signalna svjetiljka SLK i relej Option
Relej Option ima beznaponske kontakte .5 zajednički, .8 NO, .6 NC. Za svjetlo od 24 V u shemi se koristi 24 V (+) → .5, .8 → svjetlo, povratni vod svjetla → 0 V (−). Kod svjetla osjetljivog na polaritet njegov se pozitivni ulaz spaja na sklopljeni dovod s .8, a negativni na 0 V. Proizvođač za ovo svjetlo od 24 V navodi maks. 7 W; pridržavajte se i ukupnog ograničenja za pribor; podatak od 7 W ne povećava ga. Funkcija internog releja postavlja se u izborniku 31.
Svjetlo od 230 V ima vlastito vanjsko mrežno napajanje; shema proizvođača navodi najviše 500 W. Mrežni vodiči moraju imati dodatnu izolaciju sve do priključka. Takvo ožičenje smije izvesti samo električar prema cjelovitom PDF-u; 230 V ne smije dospjeti u niskonaponske krugove.

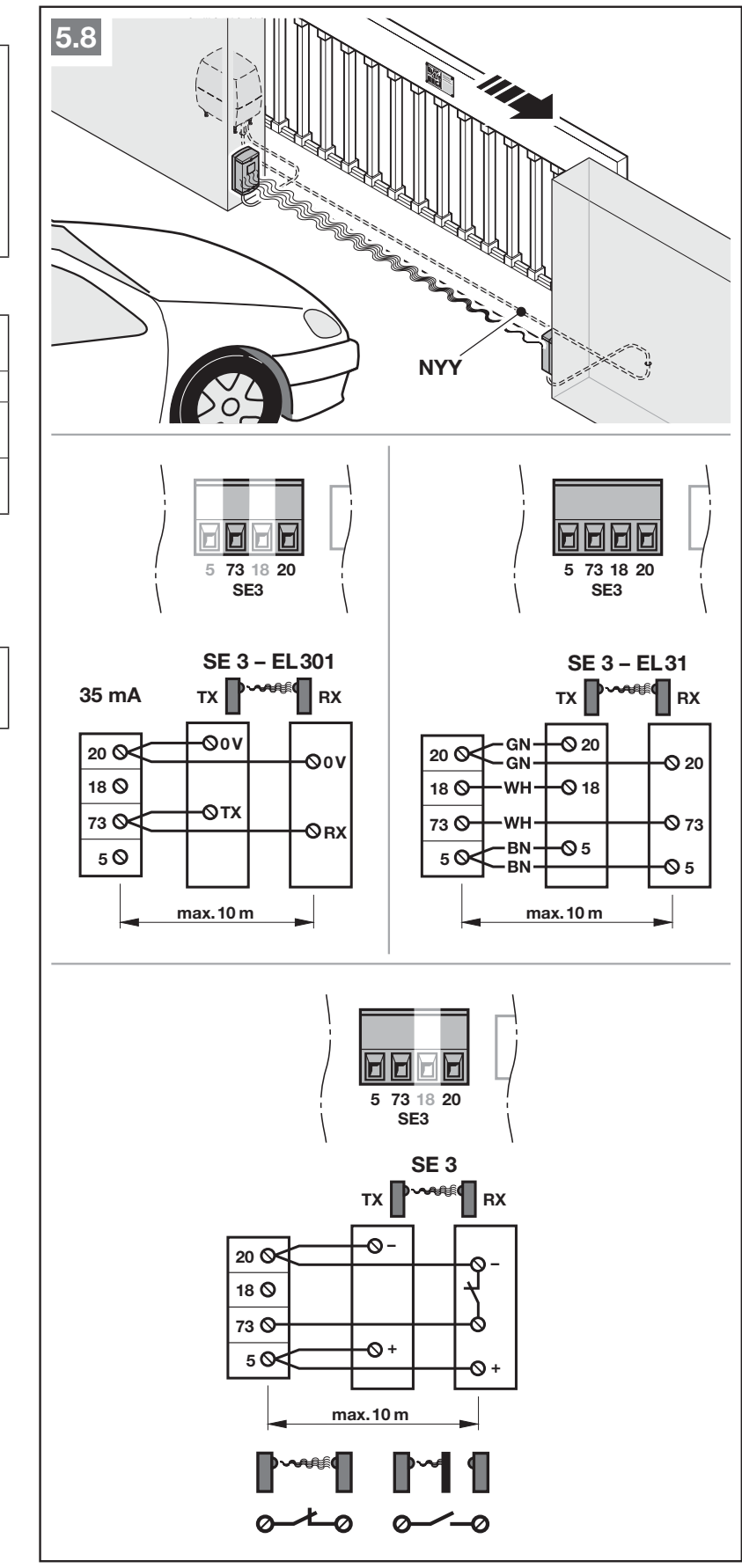

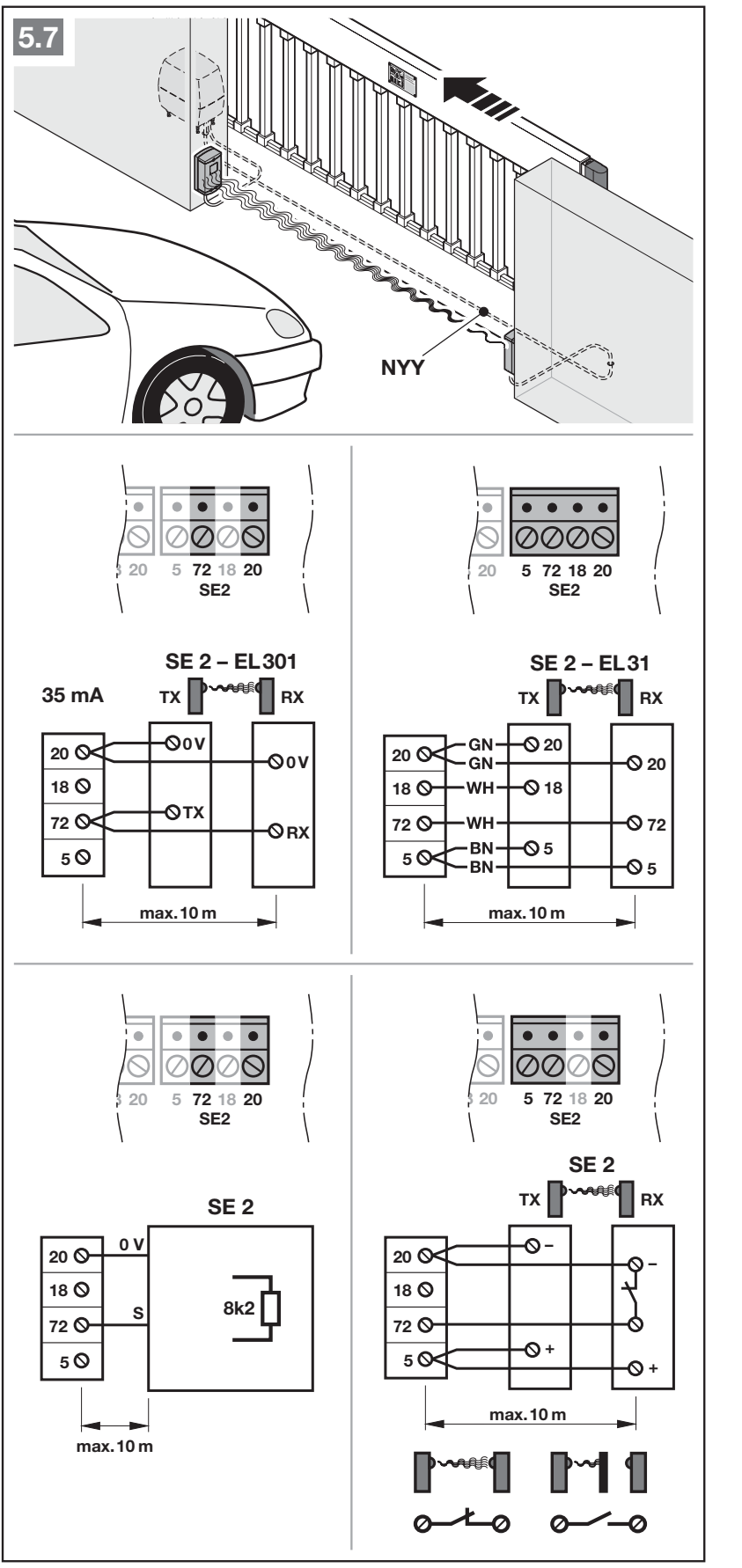

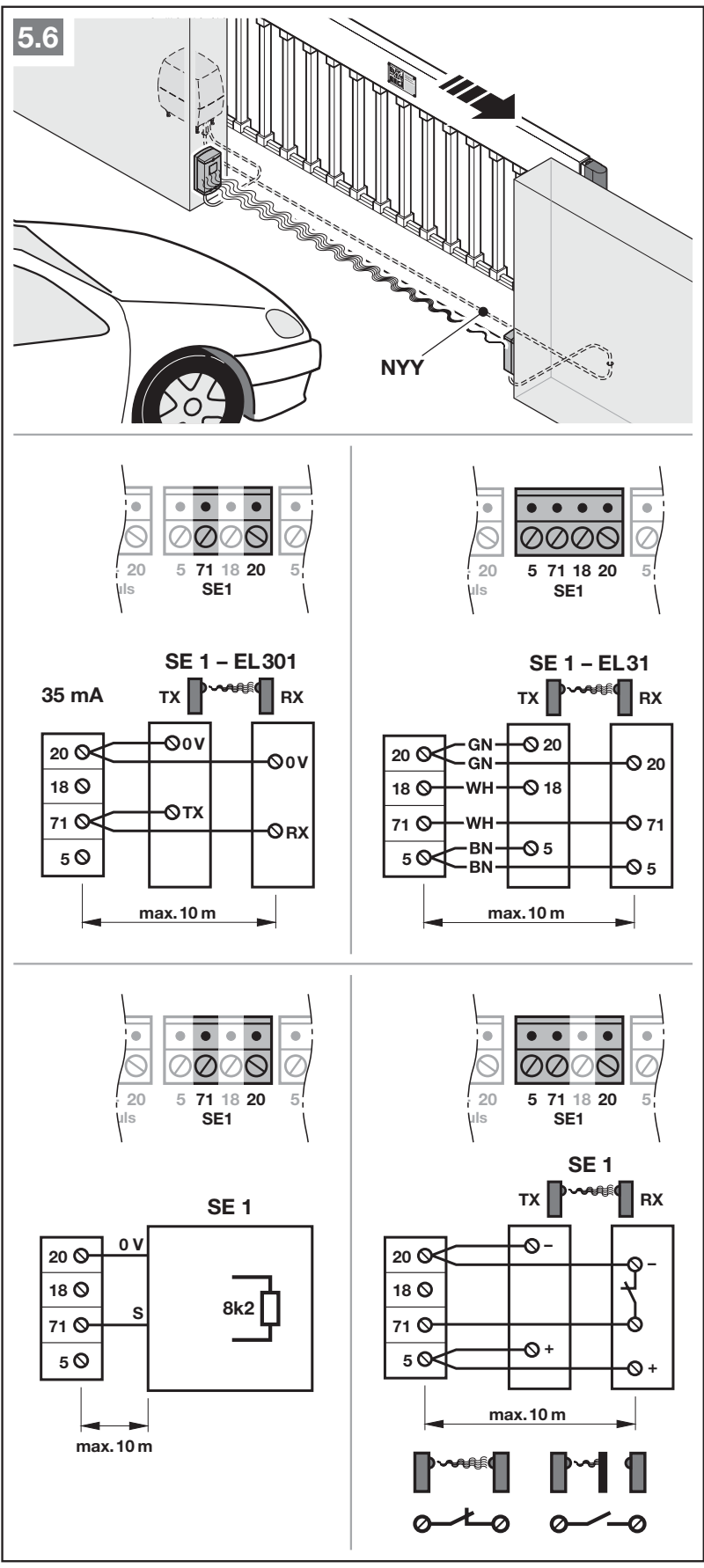

Fotoćelije i sigurnosni ulazi SE1/SE2/SE3
| Ulaz | Stezaljke i reakcija prikazana u uputama |
|---|---|
| SE1 | 5 = +24 V DC; 20 = 0 V (−); 18 = test, 71 = signal. Djeluje pri zatvaranju i nakratko pokreće vrata u suprotnom smjeru. |
| SE2 | 5 = +24 V DC; 20 = 0 V (−); 18 = test, 72 = signal. Djeluje pri otvaranju, nakratko reverzira. |
| SE3 | 5 = +24 V DC; 20 = 0 V (−); 18 = test, 73 = signal. Djeluje pri zatvaranju, nakratko reverzira. |
Nakon spajanja stručnjak podešava i ispituje smjer djelovanja i reverziju svake zaštite prema konkretnoj kapiji. SE1 i SE2 podržavaju dinamičke dvožične fotoćelije, testirane ili netestirane trožične fotoćelije, otpornu sigurnosnu rubnu letvu 8k2 i predviđenu zaštitu rubne letve. Za SE3 ovdje su navedene fotoćelije; nemojte preuzimati spajanje otporne rubne letve sa SE1/SE2 na SE3. Dvije fotoćelije na jednom strujnom krugu zahtijevaju ekspander LSE2. Prema uputama, netestirane zaštite dopuštene su samo za zaštitu imovine.
EL301 – točno spajanje prema izvornoj shemi
EL301 je dinamički dvožični sklop s potrošnjom od 35 mA prema slici. Za SE1 spojite TX 0 V i RX 0 V → 20, označeni priključak TX → 71 i označeni priključak RX → 71. Za SE2 zamijenite 71 priključkom 72, a za SE3 priključkom 73. Priključak 5 i testni priključak 18 ne upotrebljavaju se u ovoj konkretnoj shemi EL301. Oznake TX/RX sistemski su priključci; nemojte im dodjeljivati vlastito napajanje +24 V ni polaritet prema drugim fotoćelijama.
Kod EL31 sljedeći spojevi vode s upravljačke ploče na fotoćeliju. Napajanje prijamnika RX i odašiljača TX: ploča 20 → 20 (0 V/−, GN), ploča 5 → 5 (+24 V DC, BN). Test prijamnika RX: ploča 18 → 18 (WH). Signalnu žicu WH s prijamnika RX spojite na upravljačkoj ploči na 71 za SE1, 72 za SE2 ili 73 za SE3. Upotrijebite cijelu sliku odgovarajućeg SE-a i usporedite oznake isporučene fotoćelije s njezinim uputama. Za drugi kontakt s vlastitim napajanjem upotrijebite njegovu vlastitu shemu; beznaponski NC kontakt ne smije se zamijeniti za napajanje +/−.
Prije postupka učenja spojite sve sigurnosne uređaje. Nakon dodavanja ili promjene sigurnosnih uređaja provedite novo učenje izbornik 10 i funkcionalna ispitivanja. Smjer djelovanja, reverziju, brzinu i silu u proširenim izbornicima podešava stručnjak.

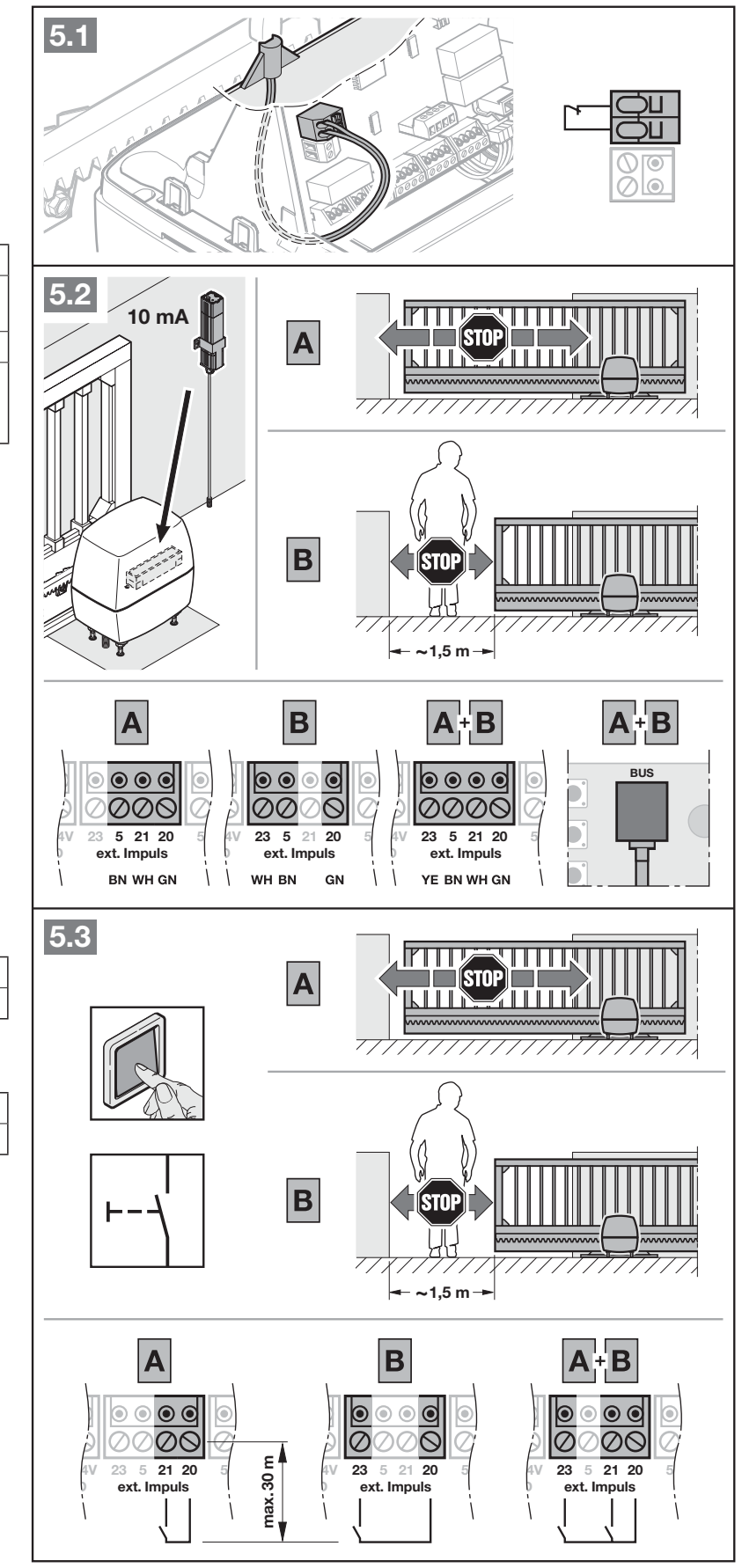

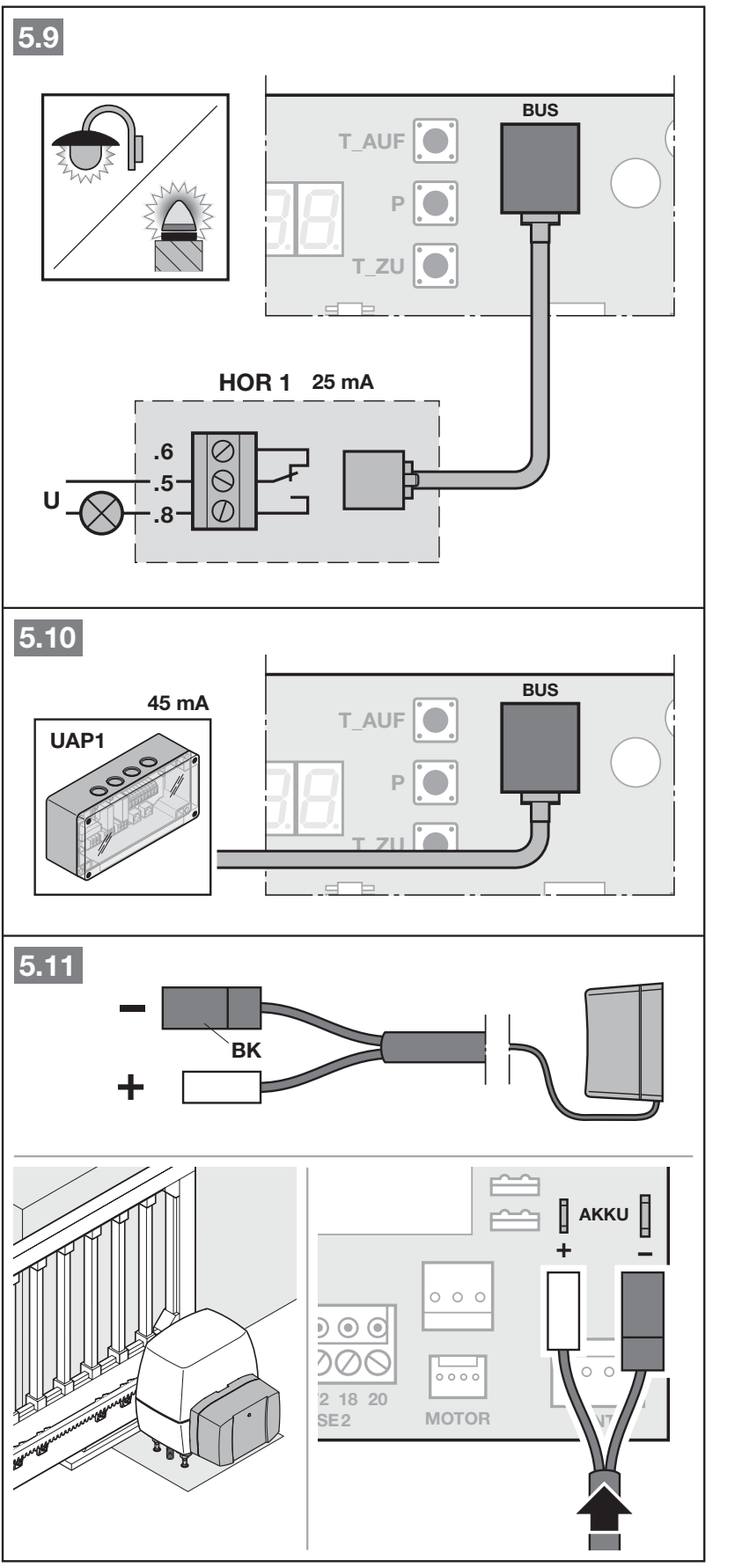

Opcijski moduli i vanjski prijamnik
| Uređaj | Spajanje / funkcija |
|---|---|
| Vanjski žični prijamnik | GN → 20 (0 V); BN → 5 (+24 V DC); WH → 21 (impuls); YE → 23 (djelomično otvaranje). HEI3 BiSecur ima odgovarajući priključak, a ESEI BiSecur spaja se na BUS. |
| HOR1 / UAP1 / UAP1-300 | Odgovarajući BUS priključci prema slici; HOR1 troši 25 mA, a UAP1 45 mA. Funkcije vanjskog releja u izborniku 30. |
| HNA Outdoor | Predviđeni priključak AKKU, automatsko prebacivanje u slučaju nestanka mrežnog napajanja. Na ploči je, gledano u orijentaciji sa slike, + lijevo, a − desno; crna žica BK spaja se na −. Upotrijebite izvorni priključak i oznaku polariteta predviđenog akumulatora. Prije servisiranja izvucite priključak; nemojte smatrati da je odspajanjem mrežnog napajanja odspojen cijeli pogon. |

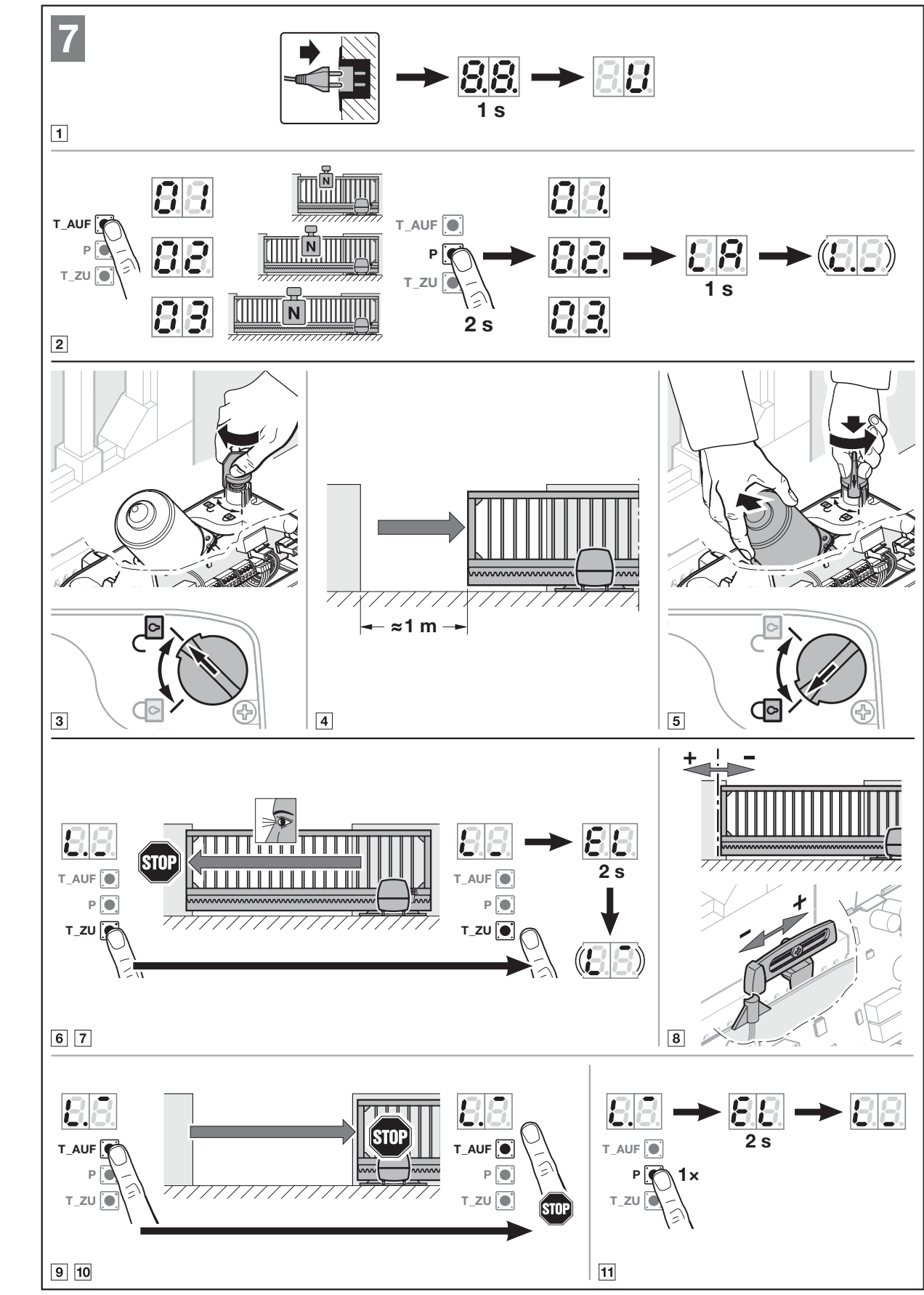

Prvo pokretanje i odabir tipa 03
Sigurnosni uređaji moraju biti spojeni, optičke putanje slobodne, kapija mehanički ispravna, a prostor zatvoren za osobe. Tijekom postupka učenja pohranjuju se krajnji položaji, sile i spojeni sigurnosni uređaji. Smjer se određuje tijekom učenja; nakon uspješnog puštanja u rad može se promijeniti samo tvorničkim resetiranjem i ponovnim učenjem.
- Uključite napajanje. Na zaslonu se najprije prikazuje 8.8., a zatim U. Vrsta je unaprijed zadana pri isporuci; nakon tvorničkog resetiranja tipkom T_AUF odaberite 03 za LineaMatic H. Odaberite samo vrstu koja odgovara stvarnom pogonu; drugi odabir mijenja brzine i sigurnosne postavke.
- Držite P. Držite pritisnuto približno 2 sekunde. Nakon prikaza vrste i LA uređaj prelazi na učenje krajnjih položaja.
- Deblokirajte pogon, otvorite kapiju približno 1 m i ponovno ga blokirajte. Držite T_ZU; kapija se mora kretati prema zatvaranju. Ako se kreće u suprotnom smjeru, nakratko otpustite tipku pa ponovno držite T_ZU prema postupku proizvođača.
- Nakon zaustavljanja na magnetskom krajnjem prekidaču otpustite tipku koju držite. Ako položaj zatvaranja nije odgovarajući, pomaknite magnetska kolica, nakratko držite T_AUF da se kapija odmakne od krajnjeg prekidača, a zatim držite T_ZU dok se ponovno ne zaustavi na krajnjem prekidaču. Po potrebi ponovite ovaj postupak.
- Držite T_AUF dok se ne dosegne željeni otvoreni položaj, otpustite ga, fino podesite s pomoću T_AUF/T_ZU i pohranite tipkom P.

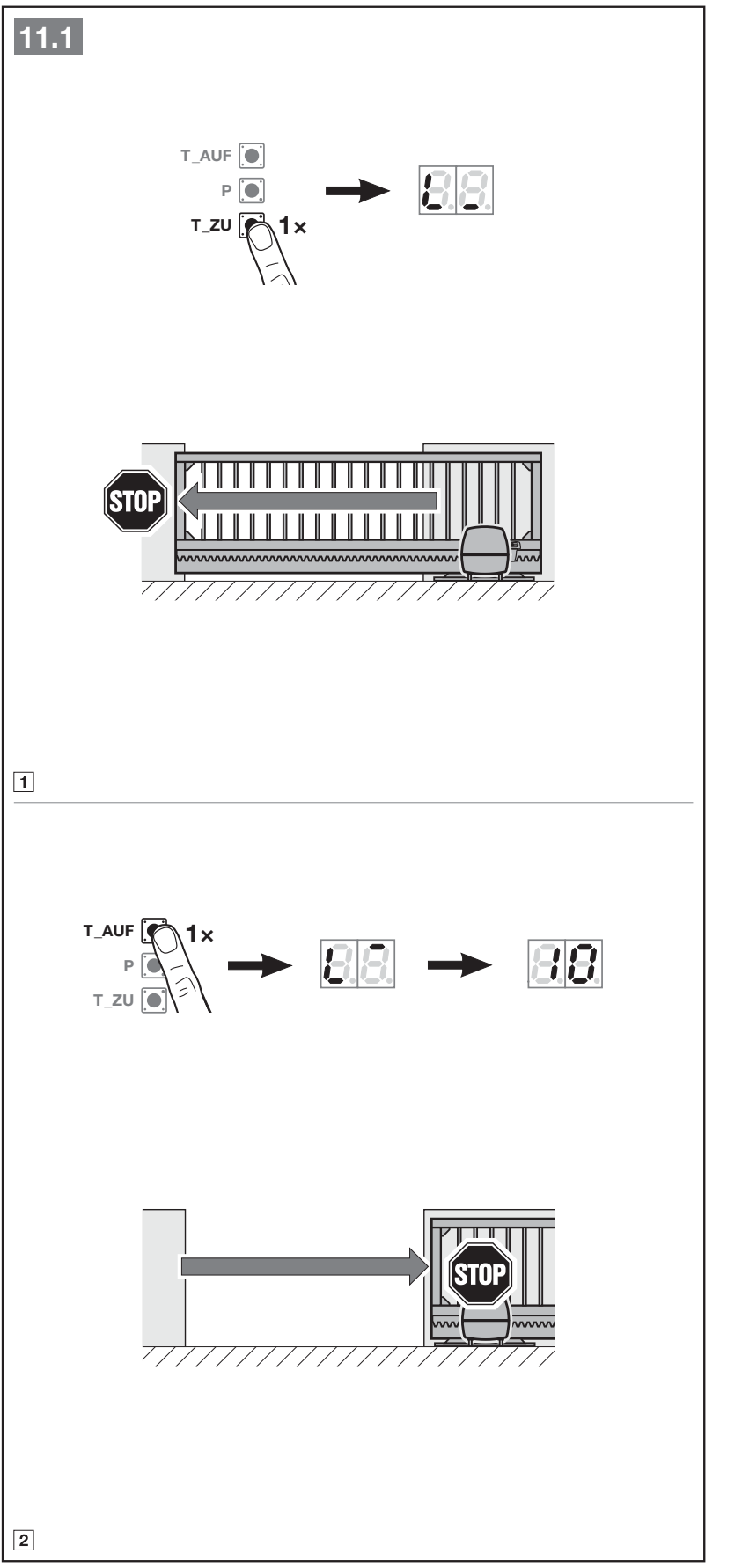

- Za učenje sila nakratko pritisnite T_ZU i pustite da se kapija zatvori; zatim pritisnite T_AUF i pustite da se potpuno otvori. Sigurnosni uređaj ne smije se aktivirati tijekom učenja sila.
- Po potrebi podesite vanjski prijamnik prema njegovim uputama. Provjerite zaštitne uređaje i sile cijele kapije, postavite pokrove i korisniku objasnite postupak ručnog deblokiranja.

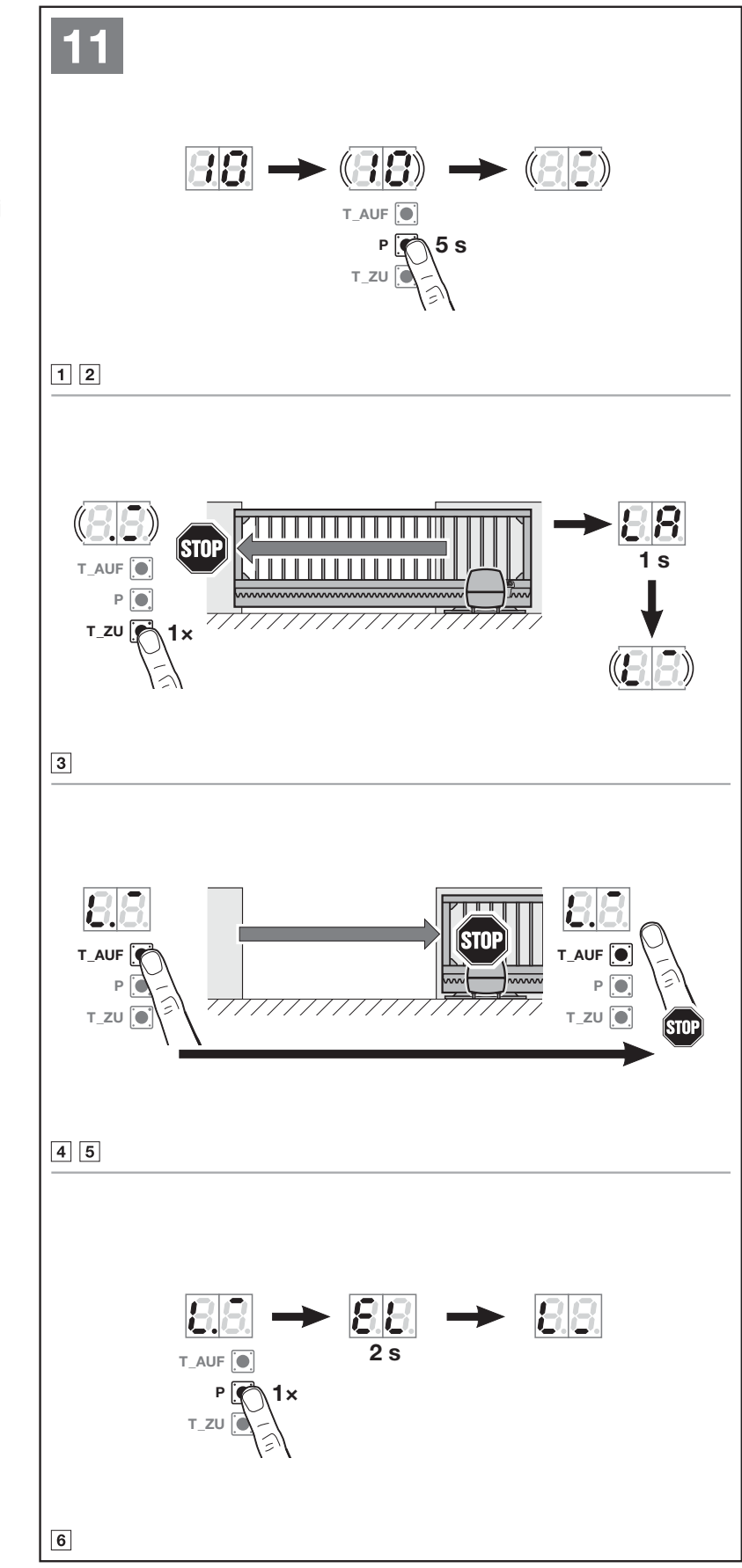

Ponovno učenje nakon promjene kapije ili sigurnosnih uređaja
Izbornik 10 briše dosadašnji put i sile. Nakon aktiviranja nije ga moguće napustiti prije vremena; postupak učenja mora se dovršiti. Upotrebljava se nakon promjene krajnjih položaja, mehanike, servisiranja ili dodavanja fotoćelija ili rubne letve. Nema uobičajeno vremensko ograničenje.
- Otvorite kapiju približno 1 m, odaberite izbornik 10 i držite P 5 sekundi.
- Pritisnite T_ZU i pustite da kapija dođe do krajnjeg prekidača za zatvaranje.
- Držite T_AUF dok se ne dosegne željeni otvoreni položaj, po potrebi ga fino podesite i potvrdite tipkom P.
- Pokrenite T_ZU za potpuno zatvaranje, a T_AUF za potpuno otvaranje kako bi se sile ponovno naučile.
- Po završetku 10 brzo treperi približno 2 sekunde, a zatim svijetli neprekidno. Odaberite 00 i kratko pritisnite P za povratak u radni način. Provjerite sve sigurnosne uređaje i radne postavke.

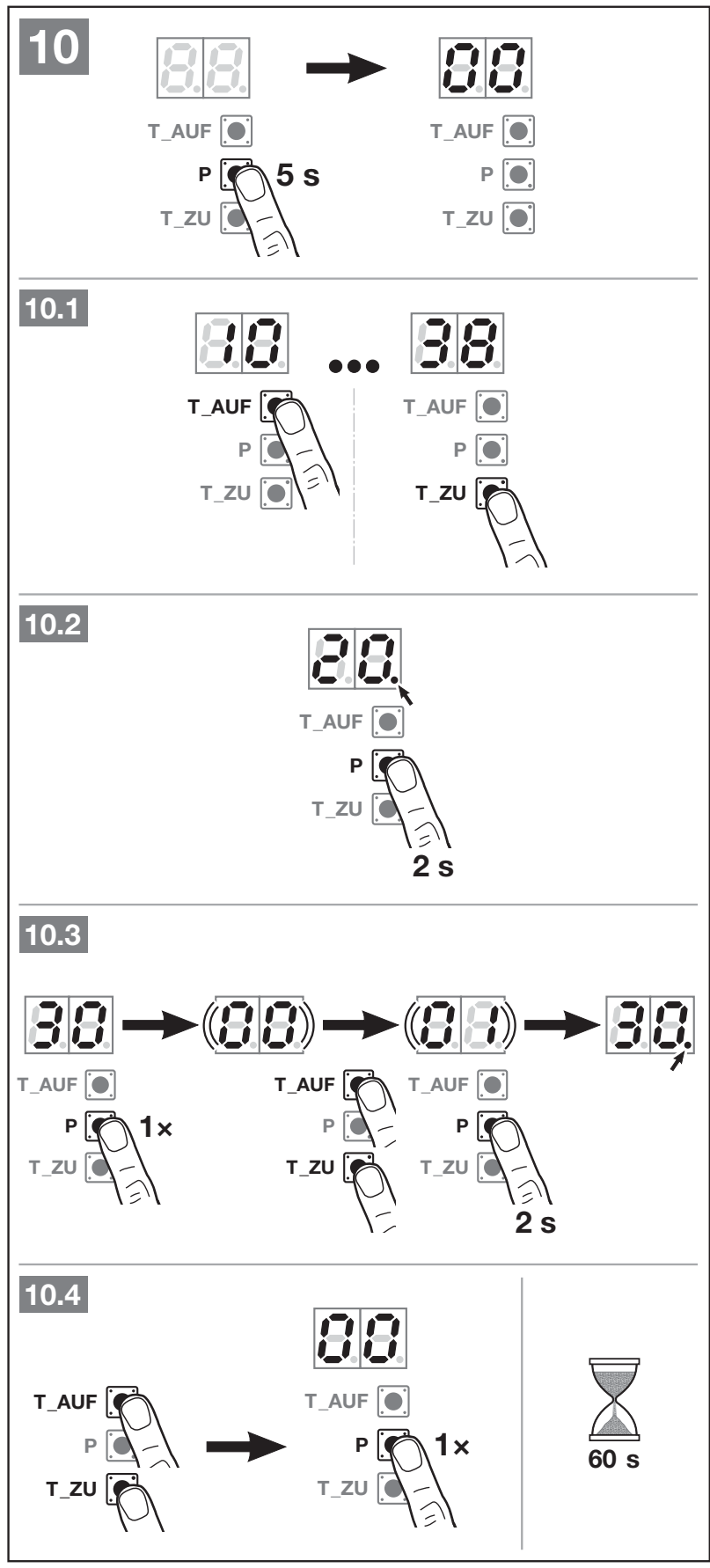

Programiranje putem zaslona
Za ulazak držite P približno 5 sekundi, dok se ne prikaže 00. T_AUF/T_ZU služi za odabir izbornika ili parametra. Za samostalnu funkciju držite P 2 sekunde; za izbornik s parametrima najprije kratko pritisnite P, odaberite parametar i držite P 2 sekunde da biste ga pohranili. Točka uz broj označava aktivni odabir. Izbornik 00 i kratki pritisak na P završavaju programiranje; uobičajeno vremensko ograničenje iznosi 60 sekundi. Nemojte pretpostaviti da je novi parametar pohranjen ako ga niste potvrdili.
Tablice prikazuju odabire i postupak njihova pohranjivanja. Nakon podešavanja provjerite aktivni parametar i funkciju cijele kapije. Navedeni su javni izbornici; servisna podešavanja sile, brzine i granica reverzije prepustite stručnjaku.
Izbornici 30 i 31 – parametri releja
| Parametar | Značenje |
|---|---|
| 00 | Funkcija rasvjete: vanjska za 30, unutarnja za 31. Izbornik 30/00 uključuje 26; 31/00 uključuje 22. |
| 01 / 02 / 03 | Signalizacija otvorenog / zatvorenog / djelomično otvorenog položaja. |
| 04 | Impulsni signal pri naredbi za otvaranje; u izborniku 30 i pri djelomičnom otvaranju za vanjski relej. |
| 05 | Signalizacija pogreške. |
| 06 | Trajni signal pri pokretanju/upozorenju prije pokretanja. |
| 07 | Treperenje pri pokretanju/upozorenju prije pokretanja. |
| 08 | Relej je uključen tijekom kretanja, a isključen u krajnjim položajima. |
| 09 | Signalizacija servisnog intervala In. |
| 10 | Treperenje pri pokretanju/upozorenju prije pokretanja samo pri zatvaranju. |
Za parametre 01–10 aktivira se izbornik 25 za vanjski relej, a izbornik 20 za unutarnji relej. Upozorenje prije pokretanja djeluje samo ako je aktiviran izbornik 32. Stoga promjenu releja uvijek provjerite zajedno s automatski povezanim izbornikom.
Izbornici 32, 34 i 35 – vremenske opcije
| Parametar izbornika 32 | Vrijeme / funkcija |
|---|---|
| 00 | isključeno |
| 01 | 1 s |
| 02 | 2 s |
| 03 | 3 s |
| 04 | 4 s |
| 05 | 5 s |
| 06 | 10 s |
| 07 | 15 s |
| 08 | 20 s |
| 09 | 30 s |
| 10 | 60 s |
| Parametar izbornika 34 | Vrijeme / funkcija |
|---|---|
| 00 | isključeno |
| 01 | 5 s |
| 02 | 10 s |
| 04 | 30 s |
| 05 | 60 s |
| 06 | 90 s |
| 07 | 120 s |
| 08 | 180 s |
| 09 | 240 s |
| 10 | 300 s |
| Parametar izbornika 35 | Vrijeme / funkcija |
|---|---|
| 00 | isključeno |
| 01 | isto kao 34 |
| 02 | 5 min |
| 03 | 15 min |
| 04 | 30 min |
| 05 | 45 min |
| 06 | 60 min |
| 07 | 90 min |
| 08 | 120 min |
| 09 | 180 min |
| 10 | 240 min |
Automatiku 34/35 aktivirajte tek nakon učenja fotoćelije. Pri njihovom uključivanju automatski se postavlja prethodno upozorenje 32/02, odnosno 2 sekunde. Tijekom automatskog zatvaranja nova će naredba zaustaviti vrata. Djelomično otvaranje postavite u izborniku 36; ako je položaj preblizu zatvorenom položaju, jedinica će prijaviti pogrešku 1 i upotrijebiti najmanji dopušteni položaj.
Daljinsko upravljanje putem vanjskog prijamnika
LineaMatic H u ovoj se zasebnoj ponudi isporučuje bez radijskog prijamnika. Za daljinsko upravljanje potrebno je dodati odgovarajući prijamnik i kompatibilni odašiljač. Memoriju upravljača i postupak učenja određuje korišteni prijamnik.
- Isključite mrežno napajanje i eventualnu bateriju te priključite prijamnik prema njegovim uputama i shemi ploče.
- Kod prikazanog žičanog prijamnika priključite GN na 20 (0 V/−), BN na 5 (+24 V DC), WH na 21 (impuls) i YE na 23 (djelomično otvaranje). Potrošnju prijamnika uračunajte u zajedničko ograničenje od 250 mA.
- Namjenski prijamnik s priključkom HEI3 BiSecur spojite u odgovarajući priključak; ESEI BiSecur u sistemsku utičnicu BUS. BUS nemojte upotrebljavati kao proizvoljan izvor napajanja +/−.
- Kodove upravljača pohranite na prijamniku prema njegovim uputama. Zatim pojedinačno ispitajte funkciju impulsa, djelomičnog otvaranja i eventualnih dodatnih kanala, uz osiguran prostor.
Žicu antene nemojte postavljati uz metalne predmete. Provjera položaja vrata zahtijeva odgovarajući dvosmjerni prijamnik i odašiljač; sama frekvencija od 868 MHz ni proizvoljan prijamnik ne jamče tu funkciju.

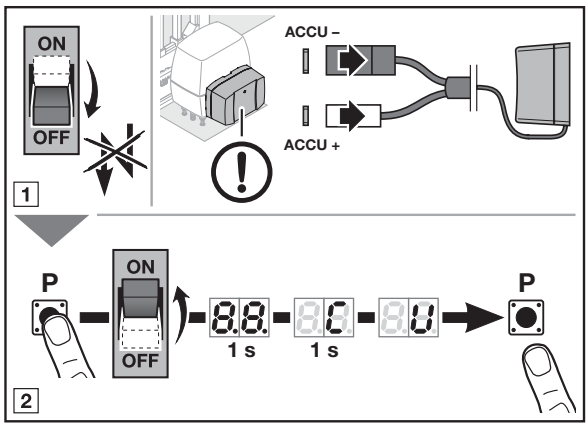

Vraćanje pogona na tvorničke postavke
Vraćanje pogona na tvorničke postavke
Vraćanjem na tvorničke postavke obnavljaju se postavke i brišu naučene putanje i sile. Zatim ponovno treba odabrati tip 03 za LineaMatic H i dovršiti učenje. Izbornik 10 služi za zasebno ponovno učenje putanje i sila. Upravljanje brisanjem daljinskih upravljača s priključenog vanjskog prijamnika obavlja se na prijamniku prema njegovim uputama.
- Isključite mrežno napajanje i pričuvnu bateriju prema slici. Osigurajte vrata od pomicanja.
- Držite pritisnutu tipku P i ponovno uspostavite mrežno napajanje.
- Držite P tijekom prikaza 8.8. i C sve do U, a zatim je otpustite.
- Odaberite ispravan tip 03 za LineaMatic H i ponovno provedite cijeli postupak puštanja u rad. Provjerite rad vanjskog prijamnika, sigurnost, vremena i sile.
Referentni hod nakon deblokiranja ili nestanka struje
Ako je položaj nepoznat nakon nestanka struje ili nakon tri aktiviranja ograničenja sile, može biti potreban referentni hod. Sljedeći impuls pokrenut će ga samo u smjeru zatvaranja, smanjenom brzinom i bez ograničenja sile. Prostor mora biti osiguran; ako nije zaštićen fotoćelijom ili drugim uređajem, hod se smije izvesti samo uz pogled na vrata. Nakon ručnog odvajanja bez nestanka struje, nakon osiguranja treba još jednom isključiti napajanje kako bi se nova referenca uspostavila prema uputama.
Dijagnostika zaslona
| Prikaz | Značenje / postupak |
|---|---|
| U | Pogon nije naučen; provedite puštanje u rad. |
| 8.8. | Pokretanje pogona; ne znači automatski da postoji pogreška. |
| 1 s s trepćućom točkom | Nije moguće postaviti granicu reverzije ili djelomični položaj; provjerite ima li prepreka i razmak od zatvorenog položaja. |
| 2.1 / 2.2 / 2.3 | Zaštita SE1 / SE2 / SE3: prepreka, neispravno poravnanje, vod ili oštećenje uređaja. |
| 3 / 5 | Ograničenje sile pri zatvaranju / otvaranju; uklonite prepreku i provjerite mehanički hod, nemojte automatski povećavati silu. |
| 4 | Prekinut HALT12–13; provjerite NC krug i vodove. |
| 6 | Pogreška sustava ili ograničenje vremena rada; stručnjak treba provjeriti resetiranje i ponovno učenje, a u slučaju kvara pogona njegov popravak ili zamjenu. |
| 7 | Pogreška komunikacije dodatne ploče; provjerite vodove, priključke i modul. |
| 8 | Nevažeći unos ili upravljanje; provjerite odabranu vrijednost. |
| 9 | Aktiviranje/kvar testirane sigurnosne funkcije ili 8k2; uklonite prepreku i provjerite zaštitu. |
| 13 / 17 | Prenizak napon / pogreška napona; provjerite izvor napajanja i bateriju. |
| C | Nepoznata referentna točka; osigurajte prostor i provedite referentni hod. |
| In | Istekao je servisni interval; zatražite pregled sklopa. |
Održavanje i sigurna predaja
Proizvođač označava pogon kao bez održavanja, ali cijela vrata zahtijevaju redovite preglede. Sigurnosne i zaštitne funkcije provjeravajte jednom mjesečno, a otporne rubove 8k2 i netestirane zaštite prema uputama svakih šest mjeseci. Provjeravajte lakoću hoda, pričvršćenost zupčaste letve, vodilicu, oštećenja kabela, čistoću fotoćelija i funkciju deblokiranja. Nedostatke odmah prepustite stručnjaku na otklanjanje.
Prije održavanja isključite sve izvore napajanja i spriječite ponovno uključivanje. Nakon montaže i preinaka tehničar treba provjeriti učinkovitost zaštite, reverziju i radne sile. Korisnika treba obučiti, predati mu upute, a naljepnicu s upozorenjem vidljivo pričvrstiti na vrata. Djeca se ne smiju igrati u području kretanja; prolaz je dopušten tek nakon potpunog zaustavljanja.
Tehnička svojstva Hörmann LineaMatic H 4554321
| Parametar | Vrijednost |
|---|---|
| Model / odabir tipa | LineaMatic H /03 |
| Maksimalna širina vrata | 10000 mm |
| Maks. težina – prizemna / samonosiva | 800 kg /600 kg |
| Mrežno napajanje | 230/240 V AC,50/60 Hz; dopušteni raspon 170–260 V AC. |
| Upravljački napon | 24 V/37 V DC, preklopno unutarnje upravljanje; nije univerzalni izlaz za dodatnu opremu. |
| Napajanje dodatne opreme | 24 V DC;5=plus,20=0 V; ukupno maks.250 mA. |
| Radijsko upravljanje | Vanjski prijamnik odabire se zasebno; priključivanje i memorija prema njegovim uputama. |
| Stupanj zaštite / temperatura | IP44 /−20 do+60 °C |
| Maksimalna vlažnost | 93%, bez kondenzacije |
| Potrošnja u stanju pripravnosti | Manje od 0,5 W |
| Krajnji položaji | Magnetski reed senzor REED i elektronički naučeni položaji/sile. |
| Ciklusi dnevno/satno | Prema tvorničkoj pločici. |
| Kućište | Metalni odljevak i plastika ojačana staklenim vlaknima, otporni na vremenske uvjete. |

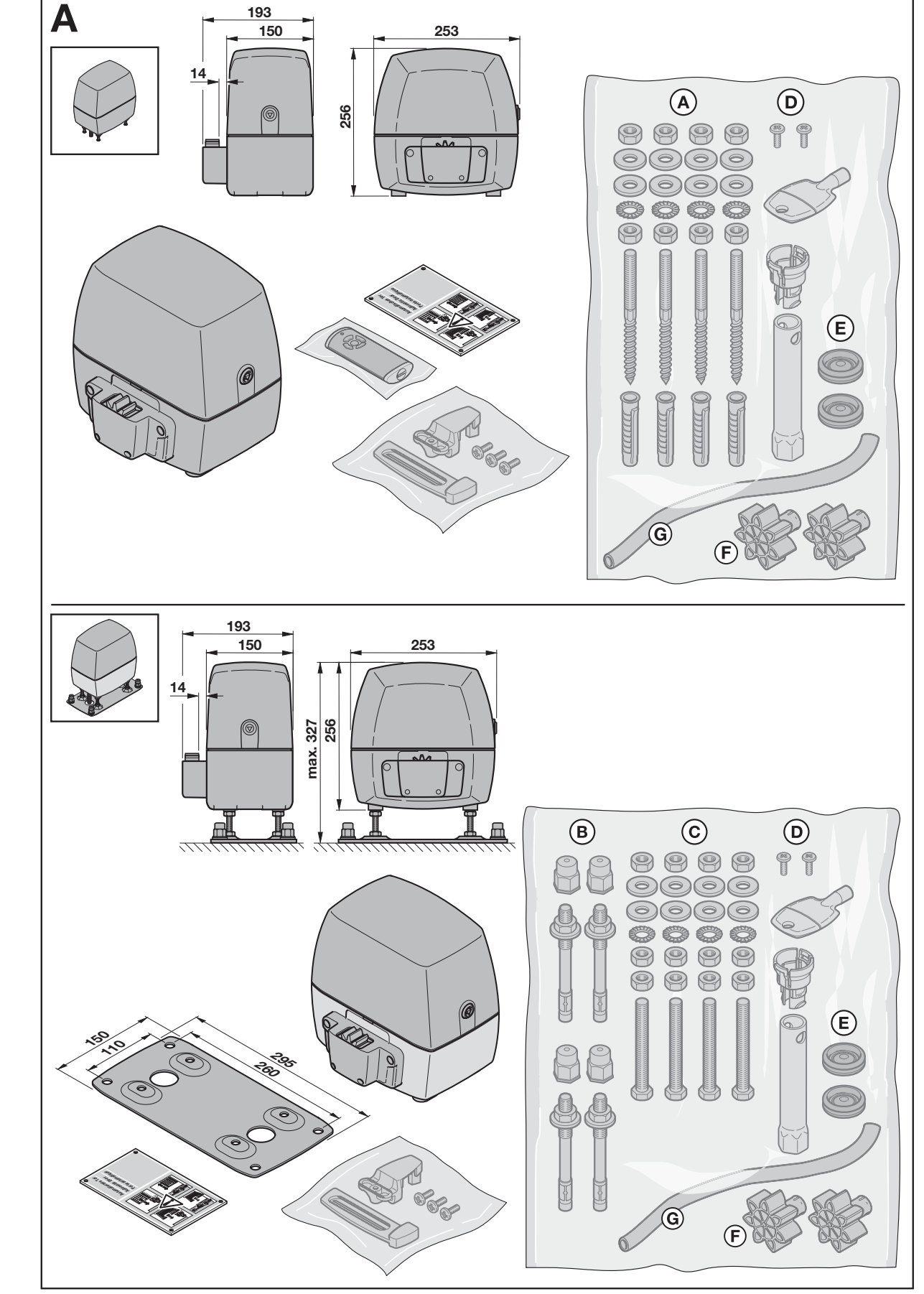

Dimenzijski crtež prikazuje kućište 193 × 253 × 256 mm. Pri postavljanju na podnu ploču ukupna visina može se podesiti do 327 mm; prikazana ploča ima tlocrtne dimenzije 260 × 295 mm. Odaberite konkretnu visinu montaže u odnosu na zupčastu letvu prema dimenziji A, a ne samo prema vanjskim dimenzijama kućišta.
