Hormann LineaMatic P - samostalni pogon za klizna vrata do 500 kg/8 m, 4554309 (A)
| Dostupnost proizvoda: | na zalihi | Robu standardno otpremamo u roku od 24 sata. |
|---|
na zalihi
494,62 € s PDV-om
| Težina |
|---|
| 17 kg |
Opis proizvoda Hormann LineaMatic P - samostalni pogon za klizna vrata do 500 kg/8 m, 4554309 (A)
Pogon je namijenjen za klizna vrata duljine prolaza 8m/500kg. Krajnji položaj zatvaranja detektiraju magnet i reed kontakt. Putanja i sile uče se tijekom puštanja u rad. Pogon je nepovratan.
Pogon uključuje ugrađenu upravljačku jedinicu s integriranim dvosmjernim prijamnikom za upravljanje pogonom pomoću daljinskih upravljača. Prednost dvosmjernog prijamnika jest mogućnost provjere stanja otvorenih vrata izravno na daljinskom upravljaču.
Hörmann LineaMatic P 4554309 je pogon za klizna vrata širine do 8 m i visine 2 m. Za vrata koja se kreću po tlu ograničenje je 500 kg, a za samonosiva vrata 400 kg. Ispunu i lokalno opterećenje vjetrom treba procijeniti zajedno s mehaničkim otporom vrata.
Montažu, priključivanje na električnu mrežu i puštanje u rad mora obaviti stručno osposobljena osoba. Prije otvaranja odspojite mrežno napajanje i eventualnu pričuvnu bateriju. Osigurajte krilo od samostalnog pomicanja te zaštitite glavne i sporedne rubove zatvaranja i mjesto zahvata zupčaste letve.
Samostalni pogon LineaMatic P
Ova je stranica namijenjena samostalnom pogonu. Fotoćelije, svjetlo, daljinski upravljači, zupčasta letva i ostali pribor odabiru se prema konkretnoj konfiguraciji; sheme u nastavku ne prikazuju sadržaj pakiranja.
Pribor i njegovo povezivanje
Konkretni primjeri prikazani na shemama su EL301, EL31, SLK, HOR 1, UAP 1/UAP 1-300 i HNA Outdoor. Nisu uključeni u pakiranje samostalnog pogona. Hörmann SK-SET LineaMatic 437989 predstavlja zasebnu ponudu pribora. Uvijek usporedite povezivanje s oznakama na isporučenom uređaju.
Montaža pogona i priprema vrata
Priprema vrata i temelja
Vrata se moraju lako i ravnomjerno pomicati ručno, imati stabilnu vodilicu i mehanički osigurač protiv iskakanja. Brave i mehaničke blokade koje onemogućuju motorno pomicanje stavite izvan funkcije. Pogon ne može nadomjestiti popravak vrata koja se teško pomiču ili su oštećena. Kontinuirani rad nije dopušten. Za uporabu na vratima s uzlaznim ili silaznim nagibom potrebni su radijalni amortizeri.
Temelj odaberite prema tome montira li se s podnom pločom ili bez nje. Za izvedbu bez zaštite ruba zatvaranja, osnovne minimalne dimenzije u presjeku iznose 345 × 280 mm; posebne udaljenosti 175 mm bez ploče ili 200 mm s pločom i orijentaciju u odnosu na vrata odredite prema cijelom crtežu. Uz zaštitu ruba zatvaranja, osnovne minimalne dimenzije iznose 345 × 440 mm a minimalni razmak iznosi 200 mm; dodatne odmake odredite prema odgovarajućoj varijanti cijelog nacrta u nastavku. Dubinu ispod razine smrzavanja odredite prema mjestu montaže; vrijednost od 80 cm u priručniku primjer je za Njemačku. Beton se prije montaže mora dovoljno stvrdnuti; za podnu ploču proizvođač zahtijeva zbijeni beton najmanje klase B25/C25.
Sidrenje i visina montaže
Položaj pogona ovisi o konkretnoj zupčastoj letvi. Dimenzija A s crteža ne može se proizvoljno zamijeniti između različitih zupčastih letvi.
| Oznaka zupčaste letve | Dimenzija A |
|---|---|
| 436444 | 124–136 mm |
| 438759 | 126–138 mm |
| 438631 | 125–129 mm |
| 438632 | 129–133 mm |
Za sidrene vijke upotrijebite šablonu za bušenje i izbušite rupe Ø 12 mm, dubine 80 mm. Za sidra za velika opterećenja i podnu ploču rupe su Ø 10 mm, dubine 105 mm; na crtežu je naveden moment pritezanja od 45 Nm za prikazano sidrenje. Zaštitite pogon od prašine i strugotina. Nosivost stvarne podloge i prikladnost isporučenih sidara mora potvrditi monter.
Postavite brtve uvodnica i uvedite kabele u kućište odozdo. Postavite pogon vodoravno i čvrsto. Dok je poklopac otvoren, zaštitite elektroniku od vlage; nakon montaže zabrtvite kućište protiv vode i insekata.
Zupčasta letva i magnet krajnjeg položaja
Prilikom montaže zupčaste letve pogon mora biti deblokiran. Spojevi pojedinih dijelova moraju se glatko nastavljati, bez pomaka. Nakon montaže poravnajte zupčastu letvu, zupčanik i kućište pogona; pridržavajte se odgovarajućih dimenzija s crteža, a ne vrijednosti preuzetih od druge marke. Neispravan zahvat može uzrokovati neželjeno reverziranje.
Krajnji položaj zatvaranja detektira magnet i REED kontakt. Ručno pomaknite vrata u zatvoreni položaj, unaprijed montirajte magnetski klizač u srednji položaj i pričvrstite ga s pomakom od približno 20 mm prema REED kontaktu kao na slici. Zatim provjerite konačni položaj i fino ga podesite tijekom učenja.
Ožičenje i odvajanje napona
| Krug | Zahtjev |
|---|---|
| Mreža | 230/240 V AC; dovod 3 × 1,5 mm², u zemlji prikladan zemni kabel prema uputama. Zasebna zaštitna cijev. |
| Pribor | Krugove od 24 V vodite odvojeno od mreže. Priključci za vodič 0,5–2,5 mm². |
| Vanjski gumb | Duljina voda najviše 30 m. |
| HALT i sigurnosni krugovi s ilustracija | Duljina voda najviše 10 m prema odgovarajućoj shemi. |
| Produženje podzemnih vodova | Prikladna razvodna kutija sa zaštitom IP65; spoj ne smije ostati nezaštićen u zemlji. |
Ručno deblokiranje i blokiranje
- Isključite mrežno napajanje i eventualni HNA Outdoor. Osigurajte vrata od nekontroliranog pomicanja.
- Otvorite poklopac i okrenite mehanizam za deblokiranje u položaj za deblokiranje kako je prikazano na slici. Motor s nazubljenim kotačem spustit će se u kućište; po potrebi ih pažljivo pritisnite prema dolje.
- Ručno i kontrolirano pomičite vrata. Ne posežite u zahvat zupčaste letve.
- Pri blokiranju okrenite mehanizam u zaključani položaj i pritom lagano podignite motor. Vrata se moraju ponovno spojiti s pogonom prije krajnjeg prekidača.
- Postavite poklopac. Nakon ponovnog uspostavljanja napajanja može uslijediti referentni hod u smjeru zatvaranja; osigurajte područje i nadzirite ga.
Orijentacija na upravljačkoj ploči
Slika je orijentirana tako da su gumbi T_AUF, P, T_ZU gore a dugi red priključaka dolje. BUS je gore, uz gumbe, REED i HALT lijevo, SE3 na uzdignutom dijelu iznad donjih SE1/SE2. Desno su MOTOR, SNT i priključak AKKU. Prema nazivima konektora razlikujte signalne, motorne i napojne krugove.
Napajanje, polaritet i upravljački priključci
| Priključak / konektor | Značenje i ograničenje |
|---|---|
| Mrežni dio L / N i PE kućišta | Mreža 230/240 V AC, 50/60 Hz; L faza, N neutralni vodič, a PE zaštitni vodič. AC nema plus i minus. Dovod se spaja na mrežni dio, a ne na signalne priključke. |
| 5 / 20 | 5 = plus (+24 V DC), 20 = 0 V (−). Ukupna potrošnja pribora najviše 250 mA; uračunajte sve priključene elemente. |
| 24 V= : 24 V / 0 V | Zasebno označen istosmjerni izlaz: 24 V = +, 0 V = −. Primjerice za svjetlo od 24 V prema shemi; to nije izlaz od 230 V. |
| 21 / 20 | NO beznaponski impuls ili kontakt koji uključuje na 0 V. Gumbi se mogu spojiti paralelno; sam kontakt nema +/−. |
| 23 / 20 | NO beznaponska naredba za djelomično otvaranje; 23 je signal, 20 zajednički 0 V, a ne par napajanja. |
| HALT 12 / 13 | NC beznaponsko zaustavljanje; 13 = 0 V, 12 ulaz. Pri ugradnji STOP-a uklonite postojeći premosnik 12–13 i priključite NC kontakt. |
| REED | Reed krajnji senzor prema izvornoj konfiguraciji; ne priključujte vanjski napon. |
| BUS | Sistemski pribor s odgovarajućim konektorom. To nije univerzalni izlaz +/− za proizvoljan uređaj. |
| MOTOR / SNT / AKKU | Motor, mrežni dio i predviđeni pričuvni akumulator. Pridržavajte se izvornog konektora i označenog polariteta; prije rada odspojite i akumulator. |
Vanjski napon na upravljačkim ulazima može uništiti elektroniku. Na 21/23/HALT ni SE ne priključujte 230 V. HALT nije nadzirani sigurnosni ulaz razine PLc; nemojte ga zamijeniti za zaštitni uređaj SE.
Signalna svjetiljka SLK i relej Option
Relej Option ima beznaponske kontakte .5 zajednički, .8 NO, .6 NC. Za svjetlo od 24 V u shemi se koristi 24 V (+) → .5, .8 → svjetlo, povratni vod svjetla → 0 V (−). Kod svjetla osjetljivog na polaritet njegov pozitivni ulaz spaja se na uključeni dovod s .8, a negativni na 0 V. Proizvođač za ovo svjetlo od 24 V navodi maks. 7 W; poštujte i ukupno ograničenje za pribor, podatak od 7 W ne povećava ga. Funkciju internog releja određuje izbornik 31.
Svjetlo od 230 V ima vlastito vanjsko mrežno napajanje; shema proizvođača navodi najviše 500 W. Mrežni vodiči moraju imati dodatnu izolaciju sve do priključka. Takvo spajanje smije izvoditi samo električar prema cijelom PDF-u; 230 V ne smije dospjeti u niskonaponske krugove.
Fotoćelije i sigurnosni ulazi SE1/SE2/SE3
| Ulaz | Priključci i reakcija prikazana u uputama |
|---|---|
| SE1 | 5 = +24 V DC; 20 = 0 V (−); 18 = test, 71 = signal. Djeluje pri zatvaranju, kratko mijenja smjer. |
| SE2 | 5 = +24 V DC; 20 = 0 V (−); 18 = test, 72 = signal. Aktivira se pri otvaranju i nakratko obrće smjer. |
| SE3 | 5 = +24 V DC; 20 = 0 V (−); 18 = test, 73 = signal. Aktivira se pri zatvaranju i nakratko obrće smjer. |
Nakon spajanja stručna osoba podešava i provjerava smjer djelovanja i reverziju svake zaštite u skladu s konkretnim vratima. SE1 i SE2 podržavaju dinamičke dvovodične fotoćelije, testirane ili netestirane trovodične fotoćelije, otpornu sigurnosnu rubnu letvu 8k2 i predviđenu zaštitu rubne letve. Za SE3 ovdje su navedene fotoćelije; nemojte preuzimati spajanje otporne rubne letve sa SE1/SE2 na SE3. Za dvije fotoćelije na jednom krugu potreban je ekspander LSE2. Netestirane zaštitne uređaje, prema uputama, dopušteno je koristiti samo za zaštitu imovine.
EL301 – točno spajanje prema izvornoj shemi
EL301 je dinamički dvovodični sklop s potrošnjom 35 mA prema slici. Za SE1 spojite TX 0 V i RX 0 V → 20, označeni priključak TX → 71 i označeni priključak RX → 71. Za SE2 zamijenite 71 priključkom 72, a za SE3 priključkom 73. Priključak 5 i testni priključak 18 ne koriste se u ovoj konkretnoj shemi EL301. Oznake TX/RX označavaju sistemske priključke; nemojte im dodjeljivati vlastito napajanje +24 V ni polaritet prema drugim fotoćelijama.
Kod EL31 sljedeći priključci vode s upravljačke ploče pogona do fotoćelije. Napajanje prijamnika RX i odašiljača TX: ploča 20 → 20 (0 V/−, GN), ploča 5 → 5 (+24 V DC, BN). Test prijamnika RX: ploča 18 → 18 (WH). Signalnu žicu WH iz prijamnika RX spojite na upravljačkoj ploči pogona na 71 za SE1, 72 za SE2 ili 73 za SE3. Upotrijebite cijelu sliku za odgovarajući SE i usporedite oznake isporučene fotoćelije s njezinim uputama. Za drugi kontakt s vlastitim napajanjem upotrijebite njegovu vlastitu shemu; beznaponski NC kontakt ne smije se zamijeniti za napajanje +/−.
Sve sigurnosne uređaje spojite prije učenja. Nakon dodavanja ili promjene sigurnosnih uređaja ponovno provedite učenje izbornik 10 i funkcionalna ispitivanja. Promjenu smjera djelovanja, reverzije, brzine i sile u proširenim izbornicima obavlja stručna osoba.
Opcijski moduli i vanjski prijamnik
| Uređaj | Spajanje / funkcija |
|---|---|
| Vanjski žični prijamnik | GN → 20 (0 V); BN → 5 (+24 V DC); WH → 21 (impuls); YE → 23 (djelomično otvaranje). HEI3 BiSecur ima odgovarajući konektor, a ESEI BiSecur spaja se na BUS. |
| HOR1 / UAP1 / UAP1-300 | Odgovarajući konektori BUS prema slici; HOR1 troši 25 mA, a UAP1 45 mA. Funkcije vanjskog releja u izborniku 30. |
| HNA Outdoor | Predviđeni priključak AKKU, automatsko prebacivanje u slučaju nestanka mrežnog napajanja. Na ploči, gledano prema orijentaciji na slici, + je lijevo, a − desno; crna žica BK spaja se na −. Upotrijebite izvorni konektor i oznaku polariteta predviđenog akumulatora. Prije servisiranja izvucite konektor; isključenje mrežnog napajanja ne znači da je cijeli pogon odspojen. |
Prvo pokretanje i odabir tipa 02
Sigurnosni uređaji moraju biti spojeni, optički putovi slobodni, vrata mehanički ispravna, a prostor ograđen i bez osoba. Tijekom učenja pohranjuju se krajnji položaji, sile i spojeni zaštitni uređaji. Smjer se određuje tijekom učenja; nakon uspješnog puštanja u rad može se promijeniti samo tvorničkim resetiranjem i ponovnim učenjem.
- Uključite napajanje. Na zaslonu će se najprije prikazati 8.8., a zatim U. Tip je unaprijed postavljen pri isporuci; nakon tvorničkog resetiranja odaberite tip tipkom T_AUF 02 za LineaMatic P. Odaberite samo tip koji odgovara stvarnom pogonu; drugi odabir mijenja brzine i sigurnosne postavke.
- Držite P. Držite približno 2 sekunde. Nakon prikaza tipa i oznake LA, jedinica prelazi na učenje krajnjih položaja.
- Deblokirajte pogon, otvorite vrata za približno 1 m i ponovno ga blokirajte. Držite T_ZU; vrata se moraju pomicati prema zatvorenom položaju. Ako se kreću u suprotnom smjeru, nakratko otpustite i ponovno držite T_ZU prema postupku proizvođača.
- Nakon zaustavljanja na magnetskom krajnjem prekidaču otpustite pritisnutu tipku. Ako položaj zatvaranja nije odgovarajući, pomaknite magnetski klizač, nakratko držite T_AUF kako bi se vrata odmaknula od krajnjeg prekidača, a zatim držite T_ZU dok se ponovno ne zaustave na krajnjem prekidaču. Po potrebi ponovite postupak.
- Držite T_AUF dok vrata ne dosegnu željeni otvoreni položaj, otpustite tipku, fino podesite položaj tipkom T_AUF/T_ZU i pohranite ga tipkom P.

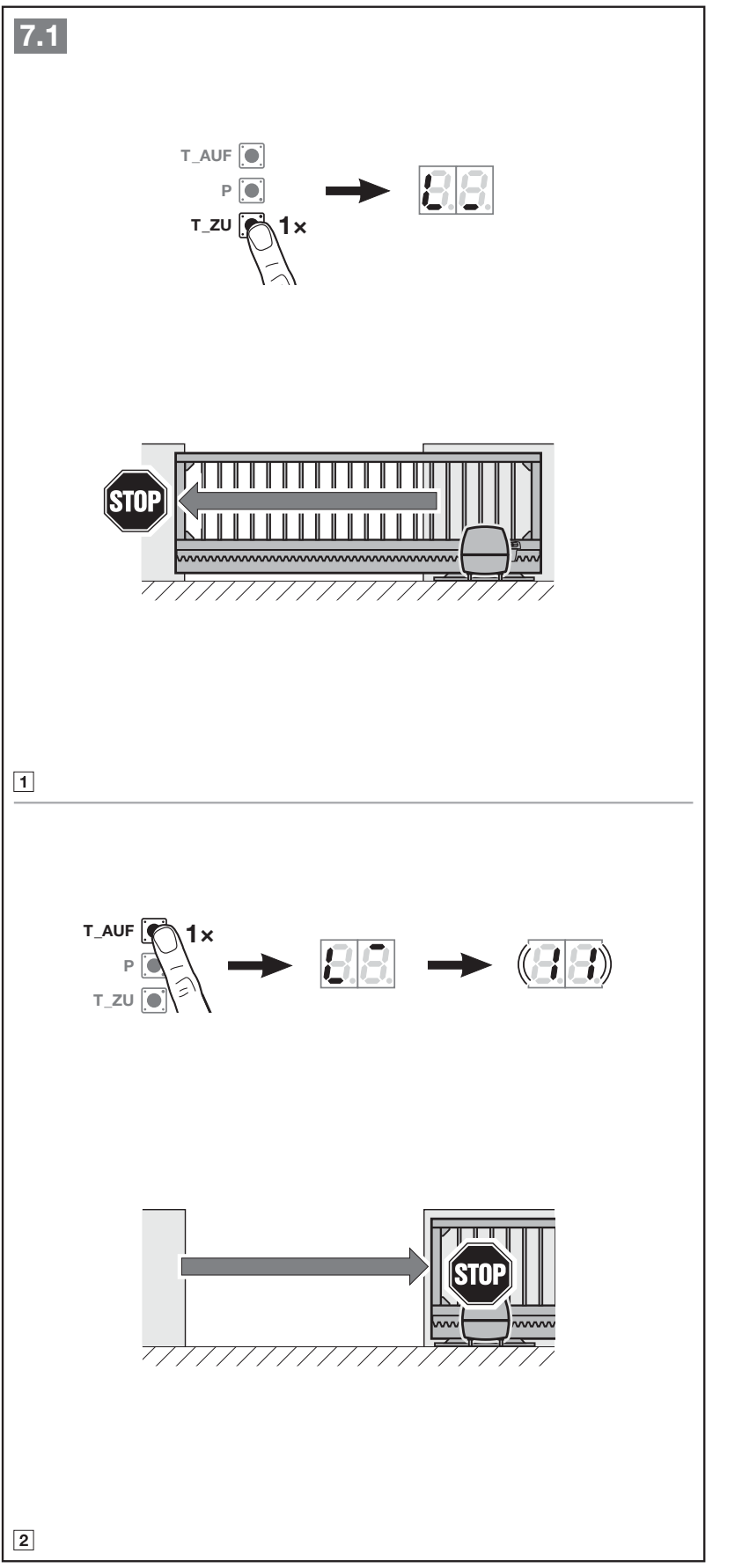

- Za učenje sila kratko pritisnite T_ZU i pustite vrata da se zatvore; zatim pritisnite T_AUF i pustite ih da se potpuno otvore. Po završetku treperi 11, što označava učenje radijskog upravljanja. Sigurnosni uređaj ne smije se aktivirati tijekom učenja sila.
- Pohranite željene upravljače ili završite učenje radijskog upravljanja. Provjerite zaštitne uređaje i sile na cijelim vratima, postavite poklopce i korisniku objasnite postupak ručnog deblokiranja.
Ponovno učenje nakon promjene vrata ili sigurnosnih uređaja
Izbornik 10 briše dosadašnji put i sile. Nakon aktiviranja postupak se ne može prijevremeno prekinuti; učenje treba dovršiti. Koristi se nakon promjene krajnjih položaja ili mehanike, servisiranja ili dodavanja fotoćelija odnosno rubne letve. Nema uobičajeno vremensko ograničenje.
- Otvorite vrata za približno 1 m, odaberite izbornik 10 i držite P 5 sekundi.
- Pritisnite T_ZU i pustite vrata da dosegnu krajnji prekidač zatvaranja.
- Držite T_AUF dok vrata ne dosegnu željeni otvoreni položaj, po potrebi fino podesite i potvrdite tipkom P.
- Pokrenite T_ZU za potpuno zatvaranje, a zatim T_AUF za potpuno otvaranje kako bi se sile ponovno naučile.
- Po završetku 10 brzo treperi približno 2 sekunde, a zatim svijetli neprekidno. Odaberite 00 i kratko pritisnite P za povratak u radni način. Provjerite sve zaštitne uređaje i radne postavke.
Programiranje putem zaslona
Za ulaz držite P približno 5 sekundi, dok se ne prikaže 00. T_AUF/T_ZU služi za odabir izbornika ili parametra. Za samostalnu funkciju držite P 2 sekunde; u izborniku s parametrima najprije kratko pritisnite P, odaberite parametar pa držite P 2 sekunde za pohranu. Točka uz broj označava aktivni odabir. Izbornik 00 i kratki pritisak tipke P završavaju programiranje; uobičajeno vremensko ograničenje iznosi 60 sekundi, a tijekom učenja radijskog upravljanja 25 sekundi. Nemojte pretpostaviti da je novi parametar pohranjen ako ga niste potvrdili.
Tablice prikazuju opcije i postupak njihova pohranjivanja. Nakon podešavanja provjerite aktivni parametar i rad cijele kapije. Navedeni su javni izbornici; servisna podešavanja sile, brzine i granica reverziranja prepustite stručnjaku.
Izbornici 30 i 31 – parametri releja
| Parametar | Značenje |
|---|---|
| 00 | Funkcija osvjetljenja: vanjsko za 30, unutarnje za 31. Izbornik 30/00 uključuje 26; 31/00 uključuje 22. |
| 01 / 02 / 03 | Signalizacija otvorenog / zatvorenog / djelomično otvorenog položaja. |
| 04 | Impulsni signal pri naredbi za otvaranje; u izborniku 30 za vanjski relej i pri djelomičnom otvaranju. |
| 05 | Signalizacija pogreške. |
| 06 | Trajni signal pri pokretanju / prethodnom upozorenju. |
| 07 | Treptanje pri pokretanju / prethodnom upozorenju. |
| 08 | Relej je uključen tijekom kretanja, a isključen u krajnjim položajima. |
| 09 | Signalizacija servisnog intervala In. |
| 10 | Treptanje pri pokretanju / prethodnom upozorenju samo tijekom zatvaranja. |
Za parametre 01–10 za vanjski relej aktivira se izbornik 25, a za unutarnji relej izbornik 20. Prethodno upozorenje djeluje samo kada je aktiviran izbornik 32. Zato uvijek provjerite promjenu releja zajedno s izbornikom koji je s njom automatski povezan.
Izbornici 32, 34 i 35 – vremenske opcije
| Parametar izbornika 32 | Vrijeme / funkcija |
|---|---|
| 00 | isključeno |
| 01 | 1 s |
| 02 | 2 s |
| 03 | 3 s |
| 04 | 4 s |
| 05 | 5 s |
| 06 | 10 s |
| 07 | 15 s |
| 08 | 20 s |
| 09 | 30 s |
| 10 | 60 s |
| Parametar izbornika 34 | Vrijeme / funkcija |
|---|---|
| 00 | isključeno |
| 01 | 5 s |
| 02 | 10 s |
| 04 | 30 s |
| 05 | 60 s |
| 06 | 90 s |
| 07 | 120 s |
| 08 | 180 s |
| 09 | 240 s |
| 10 | 300 s |
| Parametar izbornika 35 | Vrijeme / funkcija |
|---|---|
| 00 | isključeno |
| 01 | isto kao 34 |
| 02 | 5 min |
| 03 | 15 min |
| 04 | 30 min |
| 05 | 45 min |
| 06 | 60 min |
| 07 | 90 min |
| 08 | 120 min |
| 09 | 180 min |
| 10 | 240 min |
Automatiku 34/35 aktivirajte tek nakon učenja fotoćelije. Kad ih uključite, automatski se postavlja prethodno upozorenje 32/02, odnosno 2 sekunde. Tijekom automatskog zatvaranja nova naredba zaustavlja vrata. Djelomično otvaranje postavlja se u izborniku 36; ako je položaj preblizu zatvorenom položaju, upravljačka jedinica prikazuje pogrešku 1 i primjenjuje najmanji dopušteni položaj.
Pohrana daljinskih upravljača
Integrirani prijamnik pohranjuje najviše 150 radijskih kodova, raspoređenih po funkcijama. Kad se premaši kapacitet, brišu se najstariji kodovi. Ako isti kod pohranite za drugu funkciju, njegova prethodna dodjela se poništava. Kod nije automatski cijeli odašiljač sa svim tipkama.
- Vrata moraju biti zaustavljena, bez aktivnog prethodnog upozorenja i vremena automatskog zatvaranja.
- Odaberite 11 za impuls ili 12/13/14/15 za željenu drugu funkciju pa kratko pritisnite P. Broj treperi.

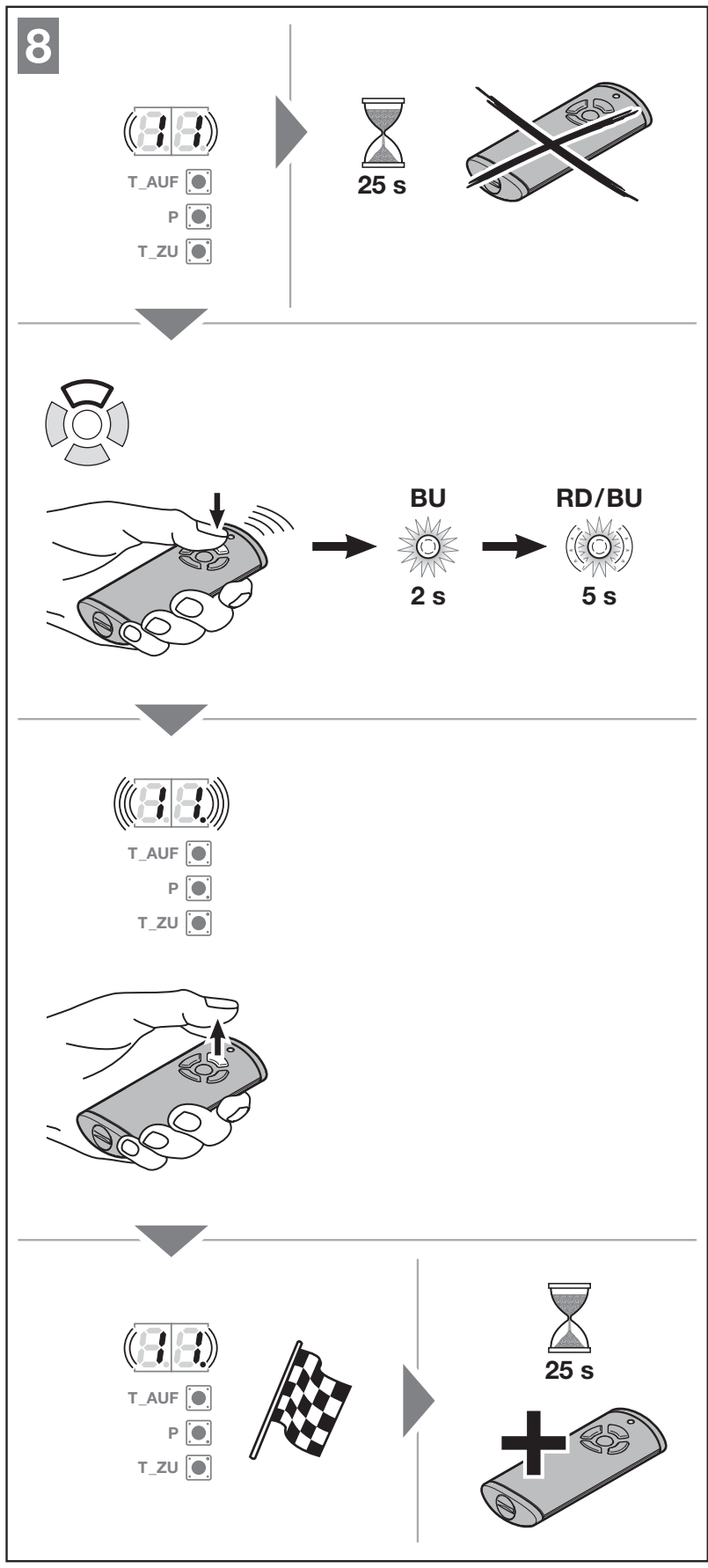

- Držite tipku kompatibilnog odašiljača u načinu odašiljanja koda; kad je prikazan tip BiSecur, nakon približno 5 s izmjenjuju se crvena/plava LED-ica.
- Kad broj izbornika na pogonu brzo treperi, kod je prepoznat. Otpustite tipku. Sljedeći se kod može dodati u roku od 25 s.
- Kratkim pritiskom na P prekidate učenje; preko 00 i P vraćate se u radni način. Zatim isprobajte svaku pohranjenu funkciju u osiguranom prostoru.
Povratna informacija o stanju zahtijeva odgovarajući dvosmjerni odašiljač s funkcijom provjere položaja; sama frekvencija 868 MHz ne jamči tu značajku. Nemaju svi odašiljači tipku za status niti isti postupak za bateriju. Za dijeljenje koda i resetiranje određenog odašiljača pogledajte njegove vlastite upute.
Naknadno priključivanje vanjskog prijamnika
Pri naknadnom priključivanju vanjskog radijskog prijamnika proizvođač zahtijeva brisanje radijskih kodova integriranog prijamnika putem izbornika 19. Ovim se postupkom brišu svi pohranjeni odašiljači i funkcije; prije toga zabilježite korištene upravljače i njihove dodjele. Zatim naučite kodove na vanjskom prijamniku prema njegovim vlastitim uputama. Antenska žica vanjskog prijamnika ne smije dodirivati metalne predmete.
Brisanje radijskih kodova i vraćanje na tvorničke postavke
Izbornik 19 – brisanje svih kodova
Odaberite 19 i držite P pritisnutim 5 sekundi. Broj 19 najprije polako treperi 5 sekundi, zatim brzo približno 3 sekunde; stalno prikazano 19. potvrđuje brisanje. Brišu se svi odašiljači i sve funkcije. Ovim postupkom ne može se zasebno izbrisati jedna tipka ili jedna funkcija.
Vraćanje pogona na tvorničke postavke
Vraćanjem na tvorničke postavke obnavljaju se postavke i brišu naučene putanje i sile; radijski kodovi ostaju sačuvani. Izbornik 10 služi samo za ponovno učenje putanje/sila, a izbornik 19 zasebno briše radijske kodove. Nemojte zamijeniti ova tri postupka.
- Odspojite mrežno napajanje i pričuvnu bateriju prema slici. Osigurajte vrata od pomicanja.
- Držite tipku P pritisnutom i ponovno priključite mrežno napajanje.
- Držite P pritisnutim dok se prikazuju 8.8. i C, sve do U, a zatim otpustite tipku.
- Odaberite ispravnu vrstu 02 za LineaMatic P i ponovno provedite cijeli postupak puštanja u rad. Provjerite i sačuvane daljinske upravljače, sigurnosne funkcije, vremena i sile.
Referentni hod nakon deblokiranja ili nestanka napajanja
Ako je položaj nakon nestanka napajanja nepoznat ili je ograničenje sile aktivirano tri puta, možda će biti potreban referentni hod. Sljedeći impuls pokrenut će ga samo u smjeru zatvaranja, smanjenom brzinom i bez ograničenja sile. Prostor mora biti osiguran; ako nije zaštićen fotocelijom ili drugim uređajem, hod se smije provesti samo uz vizualni nadzor vrata. Nakon ručnog odspajanja bez nestanka napajanja, nakon osiguranja napajanja treba ga još jednom odspojiti kako bi se nova referenca uspostavila prema uputama.

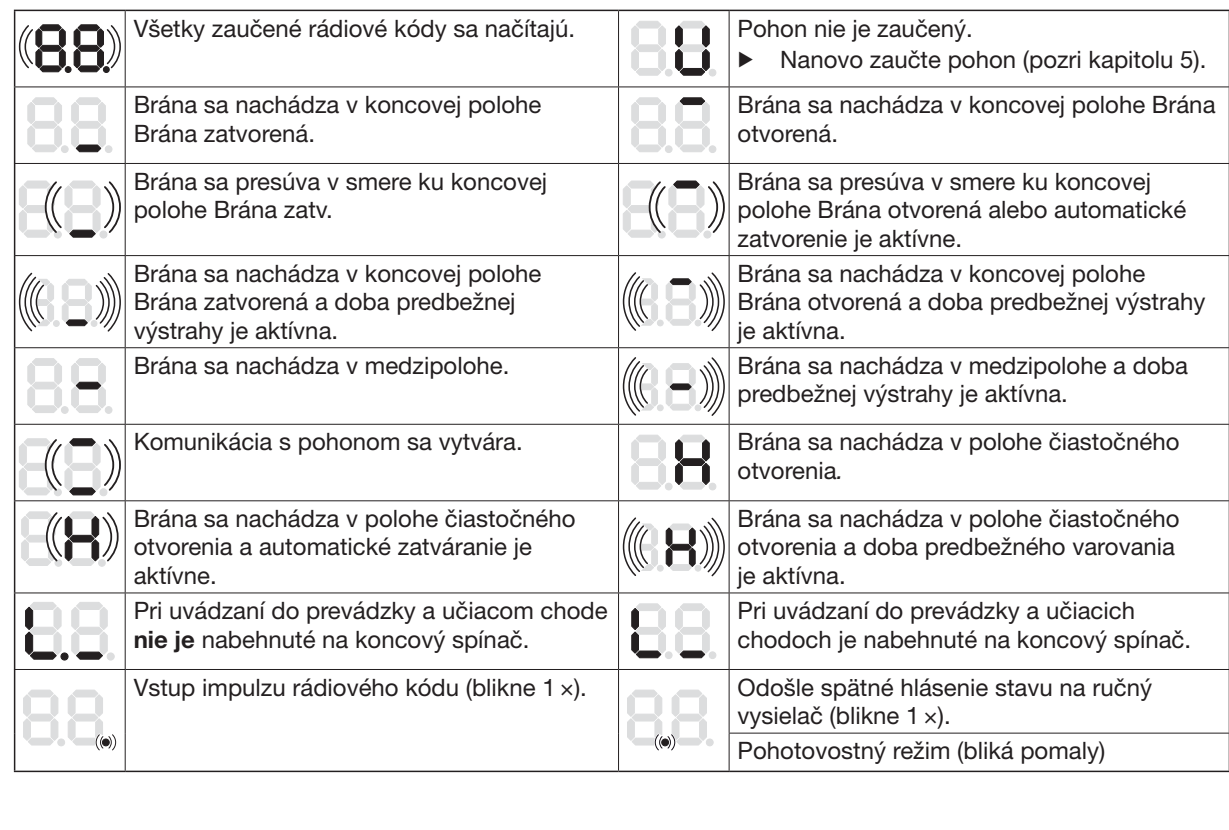

Dijagnostika zaslona
| Prikaz | Značenje / postupak |
|---|---|
| U | Pogon nije naučen; provedite puštanje u rad. |
| 8.8. | Pokretanje ili učitavanje radijskih kodova; ne radi se nužno o pogrešci. |
| 1 s s treperećom točkom | Nije moguće postaviti granicu reverziranja ili djelomični položaj; provjerite ima li prepreka i udaljenost od zatvorenog položaja. |
| 2.1 / 2.2 / 2.3 | Zaštita SE1 / SE2 / SE3: prepreka, neispravno poravnanje, ožičenje ili oštećenje uređaja. |
| 3 / 5 | Ograničenje sile pri zatvaranju / otvaranju; uklonite prepreku i provjerite mehanički rad, nemojte automatski povećavati silu. |
| 4 | Prekinut HALT12–13; provjerite NC krug i ožičenje. |
| 6 | Pogreška sustava ili prekoračenje vremena rada; stručnjak treba provjeriti resetiranje i ponovno učenje, a u slučaju pogreške pogona popraviti ga ili zamijeniti. |
| 7 | Pogreška komunikacije dodatne ploče; provjerite ožičenje, konektore i modul. |
| 8 | Nevaljan unos ili upravljanje; provjerite odabranu vrijednost. |
| 9 | Aktiviranje/kvar testiranog sigurnosnog uređaja ili 8k2; uklonite prepreku i provjerite zaštitu. |
| 13 / 17 | Prenizak napon / pogreška napona; provjerite izvor napajanja i bateriju. |
| C | Nepoznata referentna točka; osigurajte prostor i provedite referentni hod. |
| In | Istekao je servisni interval; odnesite sklop na pregled. |
Održavanje i sigurna predaja
Proizvođač navodi da pogon ne zahtijeva održavanje, ali cijela vrata treba redovito pregledavati. Sigurnosne i zaštitne funkcije provjeravajte jednom mjesečno, a otporne rubove 8k2 i zaštite koje se ne testiraju provjeravajte svakih šest mjeseci prema uputama. Provjeravajte lakoću kretanja, pričvršćenost zupčaste letve, vodilice, oštećenja kabela, čistoću fotocelija i funkciju deblokiranja. Nedostatke odmah prepustite stručnjaku na otklanjanje.
Prije održavanja odspojite sve izvore napajanja i spriječite ponovno uključivanje. Nakon montaže i preinaka tehničar provjerava učinkovitost zaštite, reverziranje i radne sile. Korisnika će obučiti, predati mu upute i vidljivo pričvrstiti upozoravajuću naljepnicu na vrata. Djeca se ne smiju igrati u prostoru kretanja; prolazak je dopušten tek nakon potpunog zaustavljanja.
Tehničke značajke Hörmann LineaMatic P 4554309
| Parametar | Vrijednost |
|---|---|
| Model / odabir tipa | LineaMatic P /02 |
| Maksimalna širina / visina vrata | 8000 mm /2000 mm |
| Maks. masa – na tlu / samonosiva | 500 kg /400 kg |
| Mreža | 230/240 V AC,50/60 Hz; dopušteni raspon 170–260 V AC. |
| Upravljački napon | 24 V/37 V DC, preklopivo interno upravljanje; nije univerzalni izlaz za dodatnu opremu. |
| Napajanje dodatne opreme | 24 V DC;5=plus,20=0 V; ukupno maks.250 mA. |
| Radijska frekvencija / memorija | 868 MHz / najviše 150 radijskih kodova |
| Stupanj zaštite / temperatura | IP44 /−20 do+60 °C |
| Maksimalna vlažnost | 93%, bez kondenzacije |
| Potrošnja u stanju pripravnosti | Manje od 0,5 W |
| Krajnji položaji | Magnetski REED senzor s jezičcem i elektronički naučeni položaji/sile. |
| Ciklusi dnevno/satno | Prema tvorničkoj pločici. |
| Kućište | Metalni odljevak i plastika ojačana staklenim vlaknima, otporni na vremenske uvjete. |
Dimenzijski crtež prikazuje kućište 193 × 253 × 256 mm. Pri postavljanju na podnu ploču ukupna se visina može podesiti do 327 mm; prikazana ploča ima tlocrtne dimenzije 260 × 295 mm. Konkretni položaj montažne visine u odnosu na zupčastu letvu odaberite prema dimenziji A, a ne samo prema vanjskim dimenzijama poklopca.
