Hormann LineaMatic - samostalni pogon za klizna vrata do 300kg/6m, 4511323 (A)


Dostupnost proizvoda: na zalihi

Robu standardno otpremamo u roku od 24 sata.


Hormann LineaMatic - samostalni pogon za klizna vrata do 300kg/6m, 4511323 (A) Hormann LineaMatic - samostalni pogon za klizna vrata do 300kg/6m, 4511323 (A)
HOR-LINEAMATIC
na zalihi
321,40 € bez PDV-a
401,75 € s PDV-om

 kom
Težina
15 kg

Opis proizvoda Hormann LineaMatic - samostalni pogon za klizna vrata do 300kg/6m, 4511323 (A)

Pogon je namijenjen za klizna vrata s duljinom prolaza 6m/300kg. Krajnji položaj zatvaranja očitavaju magnet i REED kontakt s jezičcem. Putanja i sile uče se pri puštanju u rad. Pogon je nepovratan.

Pogon ima ugrađenu upravljačku jedinicu s integriranim dvosmjernim prijamnikom za upravljanje pogonom pomoću daljinskih upravljača. Prednost dvosmjernog prijamnika jest mogućnost provjere jesu li vrata otvorena izravno na daljinskom upravljaču.

Hörmann LineaMatic 4511323 je pogon za klizna vrata širine do 6 m i visine 2 m. Za vrata koja se kreću po tlu ograničenje je 300 kg, a za samonosiva vrata 250 kg. Ispunu i lokalno opterećenje vjetrom treba procijeniti zajedno s mehaničkim otporom vrata.

Montažu, priključak na električnu mrežu i puštanje u rad mora obaviti stručno osposobljena osoba. Prije otvaranja isključite mrežno napajanje i eventualnu pomoćnu bateriju. Osigurajte krilo od neželjenog pomicanja te zaštitite glavne i sporedne rubove zatvaranja, kao i područje zahvata zupčaste letve.

Montaža, spajanje i podešavanje

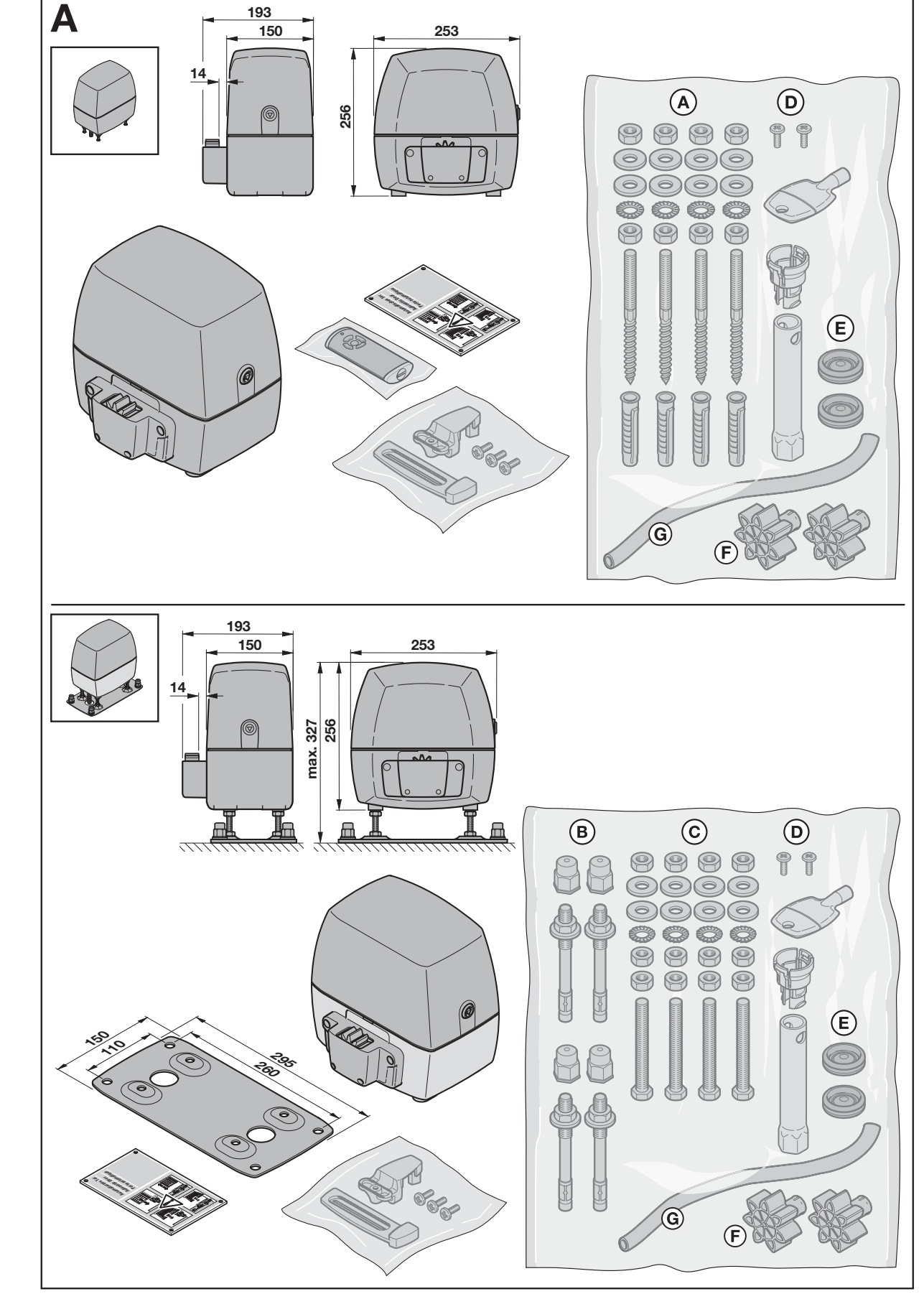

Komplet i samostalni pogonPriborMontaža
KabeliRučno deblokiranjeUpravljačka ploča
Priključne stezaljke i napajanjeFotoćelije i sigurnostPrvo pokretanje
Učenje putanjeProgramiranjeDaljinski upravljači
Resetiranje i memorijaDijagnostikaOdržavanje
Tehničke značajkePDF priručnik za montažu

Samostalni pogon LineaMatic i pripadajući kompleti

Izvedbe osnovnog modela
IzvedbaOdabir
Samostalni LineaMatic 4511323 (A)Pogon za zamjenu ili nadogradnju postojeće instalacije. Pribor se odabire zasebno.
Komplet LineaMatic 4511323 (D)Alternativna ponuda kompleta. Provjerite sadržaj pakiranja na stranici konkretnog kompleta.
Komplet LineaMatic 4511323 (B)Druga izvedba kompleta; sadržaj nemojte zaključivati samo na temelju istog motora.

Pribor i njegovo spajanje

Konkretni primjeri prikazani na shemama su EL301, EL31, SLK, HOR 1, UAP 1/UAP 1-300 i HNA Outdoor. Nisu uključeni u pakiranje samostalnog pogona. Hörmann SK-SET LineaMatic 437989 zasebna je ponuda pribora. Uvijek usporedite priključke s oznakama na isporučenom uređaju.

Montaža LineaMatic

Priprema vrata i temelja

Vrata se moraju lako i ravnomjerno ručno pomicati, imati stabilno vođenje i mehaničku zaštitu od iskliznuća. Brave i mehaničke blokade koje sprječavaju pomicanje motora stavite izvan funkcije. Pogon ne može nadomjestiti popravak vrata koja se teško pomiču ili su oštećena.

Temelj odaberite ovisno o montaži s podnom pločom ili bez nje. Za izvedbu bez osiguranja ruba zatvaranja, presjek prikazuje osnovne minimalne dimenzije 345 × 280 mm; posebne udaljenosti 175 mm bez ploče ili 200 mm s pločom i orijentaciju u odnosu na vrata odredite prema cijelom prikazu. Ako je rub zatvaranja osiguran, potreban je veći temelj, prema odgovarajućem nacrtu u PDF-u. Dubinu temelja odaberite tako da se ne smrzava, ovisno o mjestu montaže; vrijednost od 80 cm u priručniku primjer je za Njemačku. Beton se prije montaže mora dovoljno stvrdnuti; za podnu ploču proizvođač zahtijeva zbijeni beton najmanje razreda B25/C25.

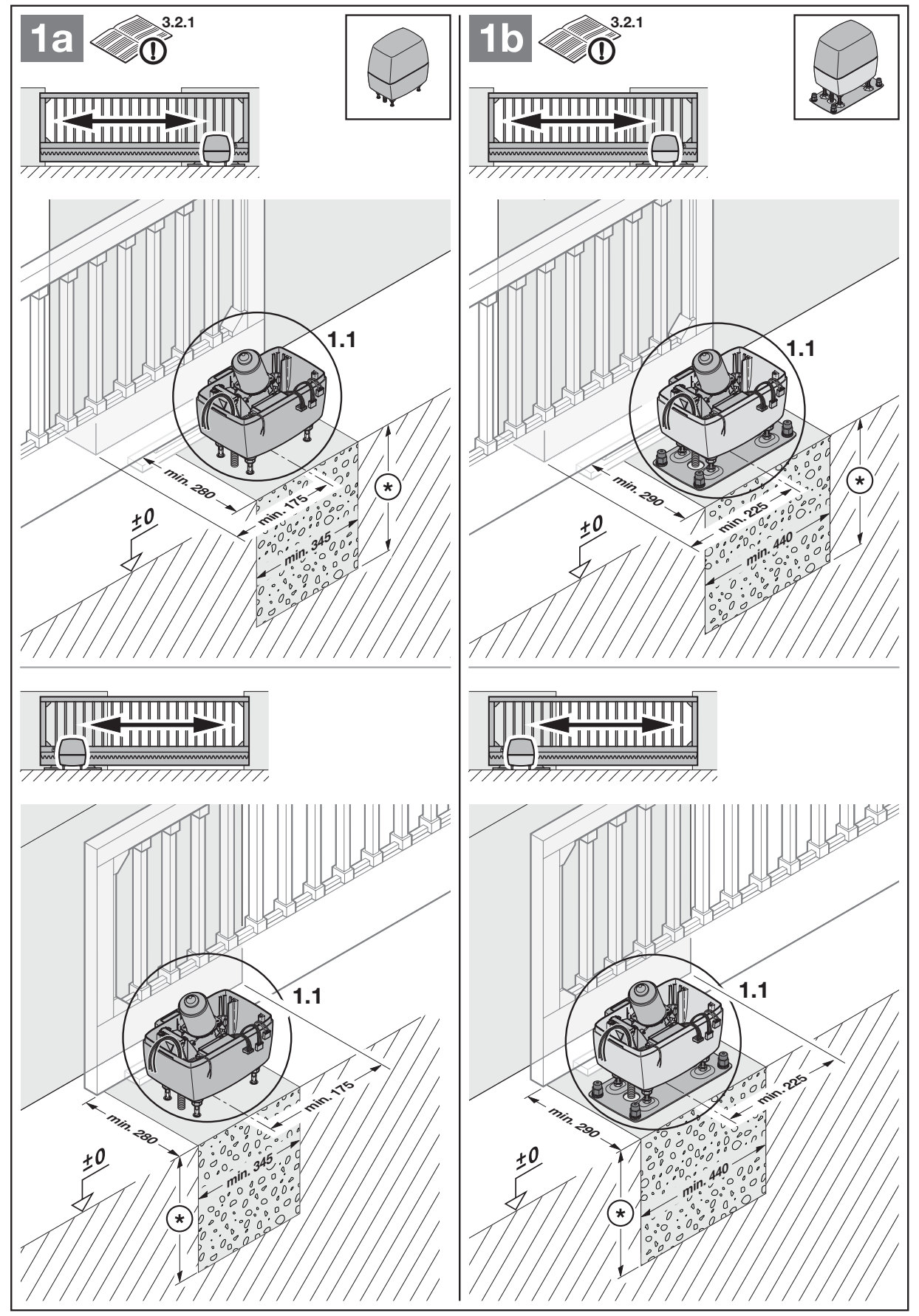

Temelj LineaMatic bez podne ploče i s njom – obje orijentacije
Temelj LineaMatic bez podne ploče i s njom – obje orijentacije

Sidrenje i visina montaže

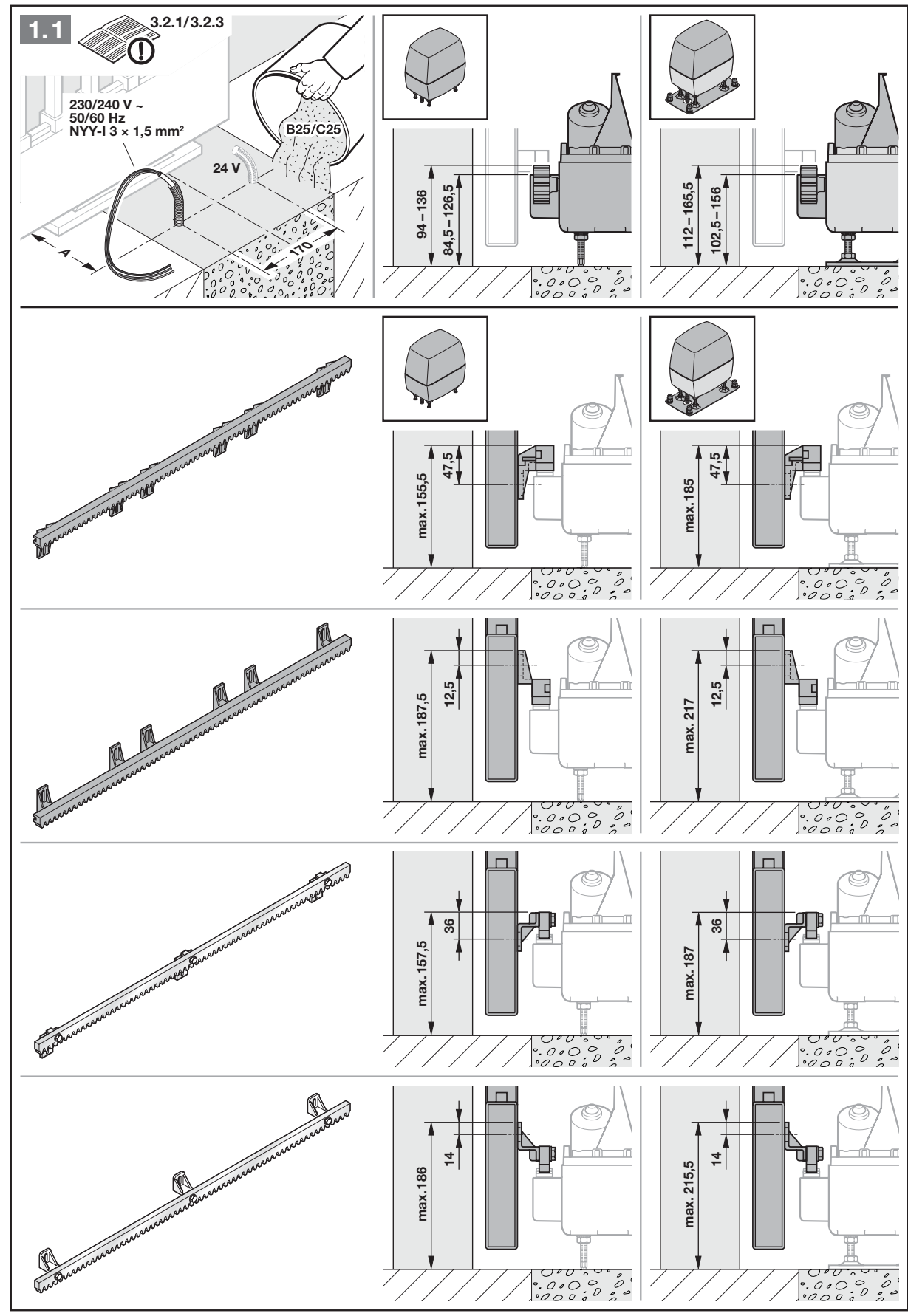

Položaj pogona ovisi o konkretnoj zupčastoj letvi. Dimenzija A s nacrta ne može se proizvoljno primijeniti na različite zupčaste letve.

Dimenzija montaže prema originalnoj zupčastoj letvi
Oznaka zupčaste letveDimenzija A
436444124–136 mm
438759126–138 mm
438631125–129 mm
438632129–133 mm

Visine montaže i dimenzija A za pojedine zupčaste letve
Visine montaže i dimenzija A za pojedine zupčaste letve

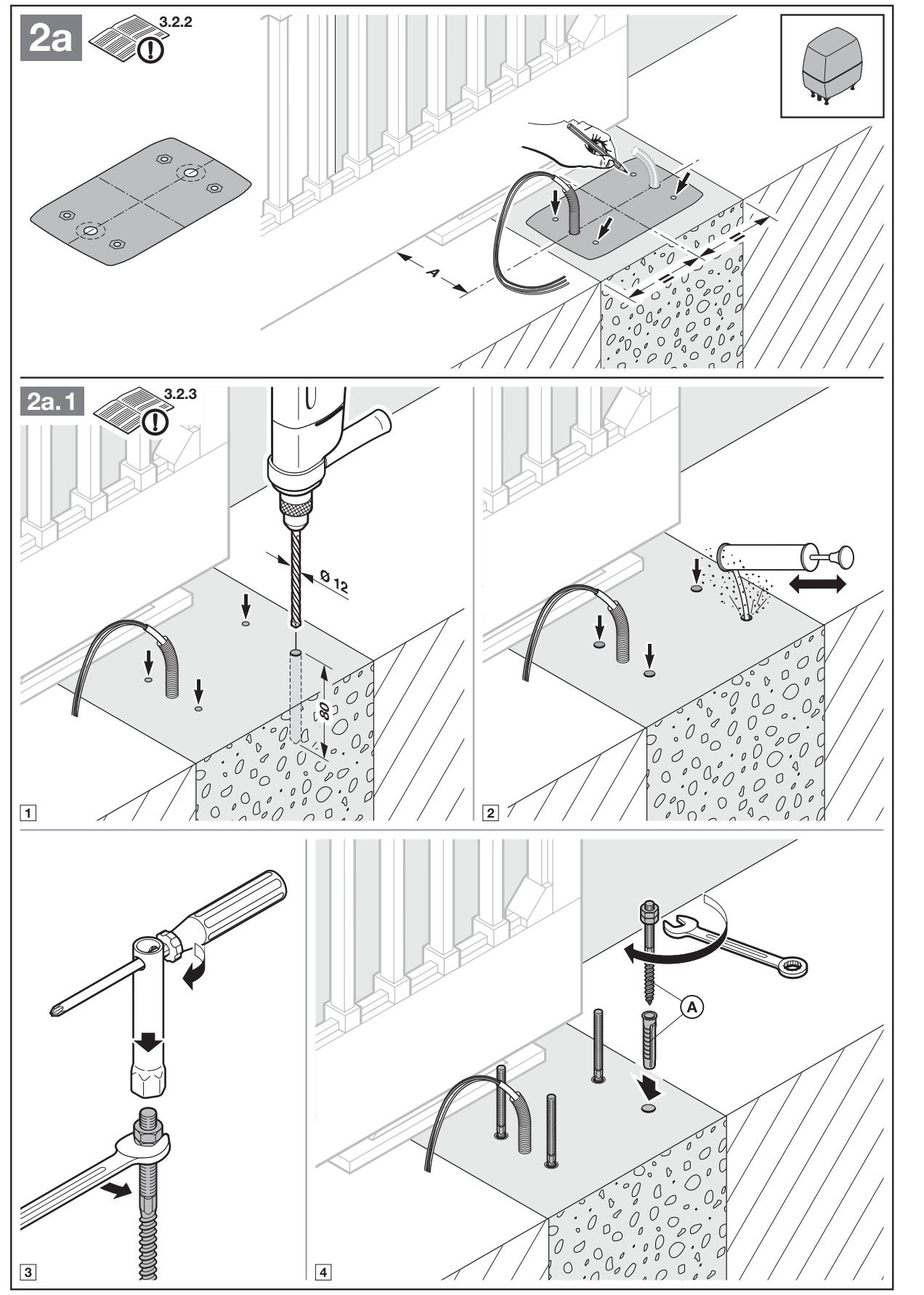

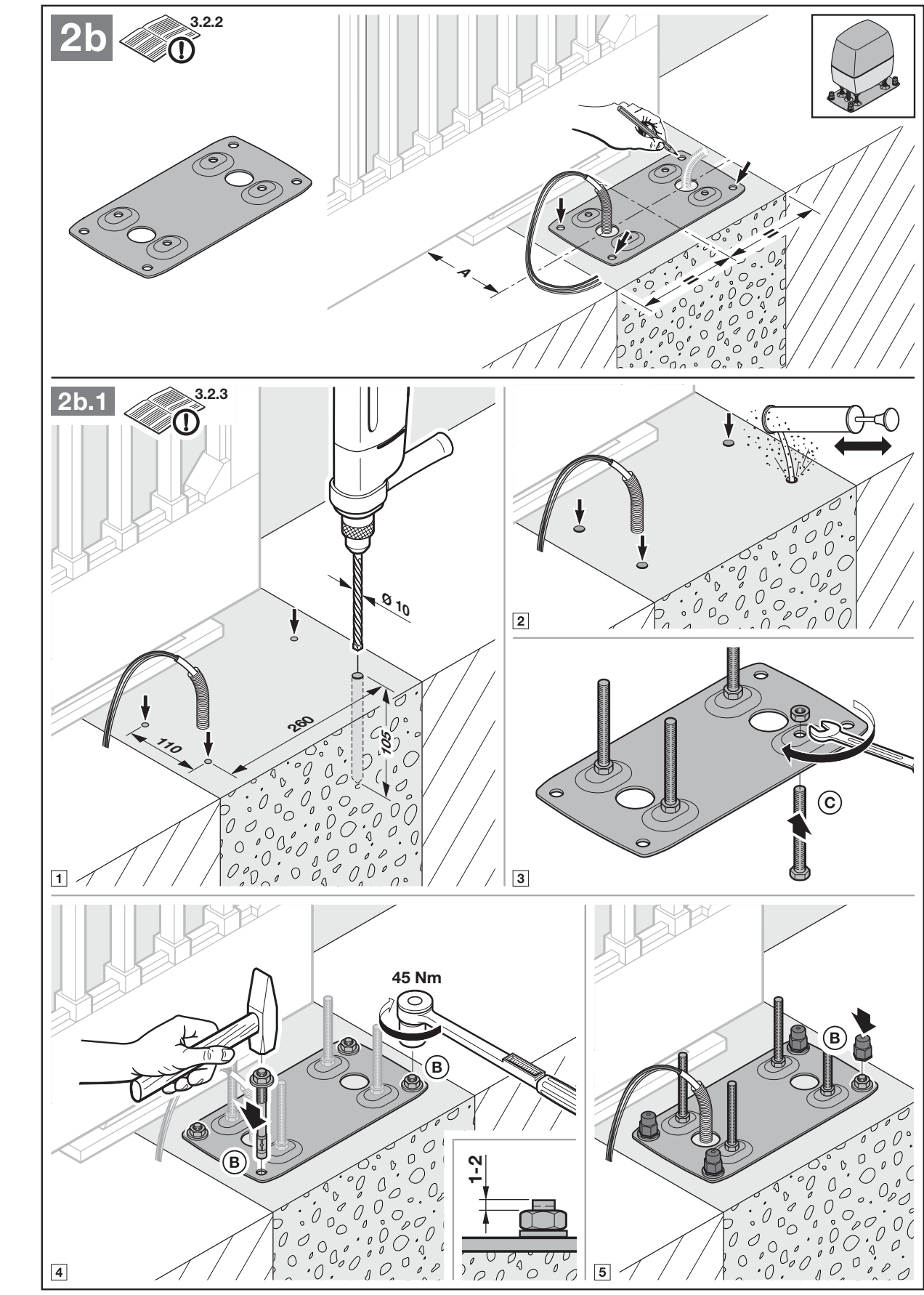

Za sidrene vijke upotrijebite šablonu za bušenje i izbušite rupe Ø 12 mm, dubine 80 mm. Za sidra za velika opterećenja i podnu ploču rupe su Ø 10 mm, dubine 105 mm; nacrt prikazuje moment pritezanja 45 Nm za prikazano sidrenje. Zaštitite pogon od prašine i strugotina. Nosivost postojeće podloge i prikladnost isporučenih sidara mora potvrditi monter.

Sidreni vijci LineaMatic – rupe Ø 12 mm
Sidreni vijci LineaMatic – rupe Ø 12 mm
Montaža preko podne ploče – rupe Ø 10 mm i dimenzije sidrenja
Montaža preko podne ploče – rupe Ø 10 mm i dimenzije sidrenja

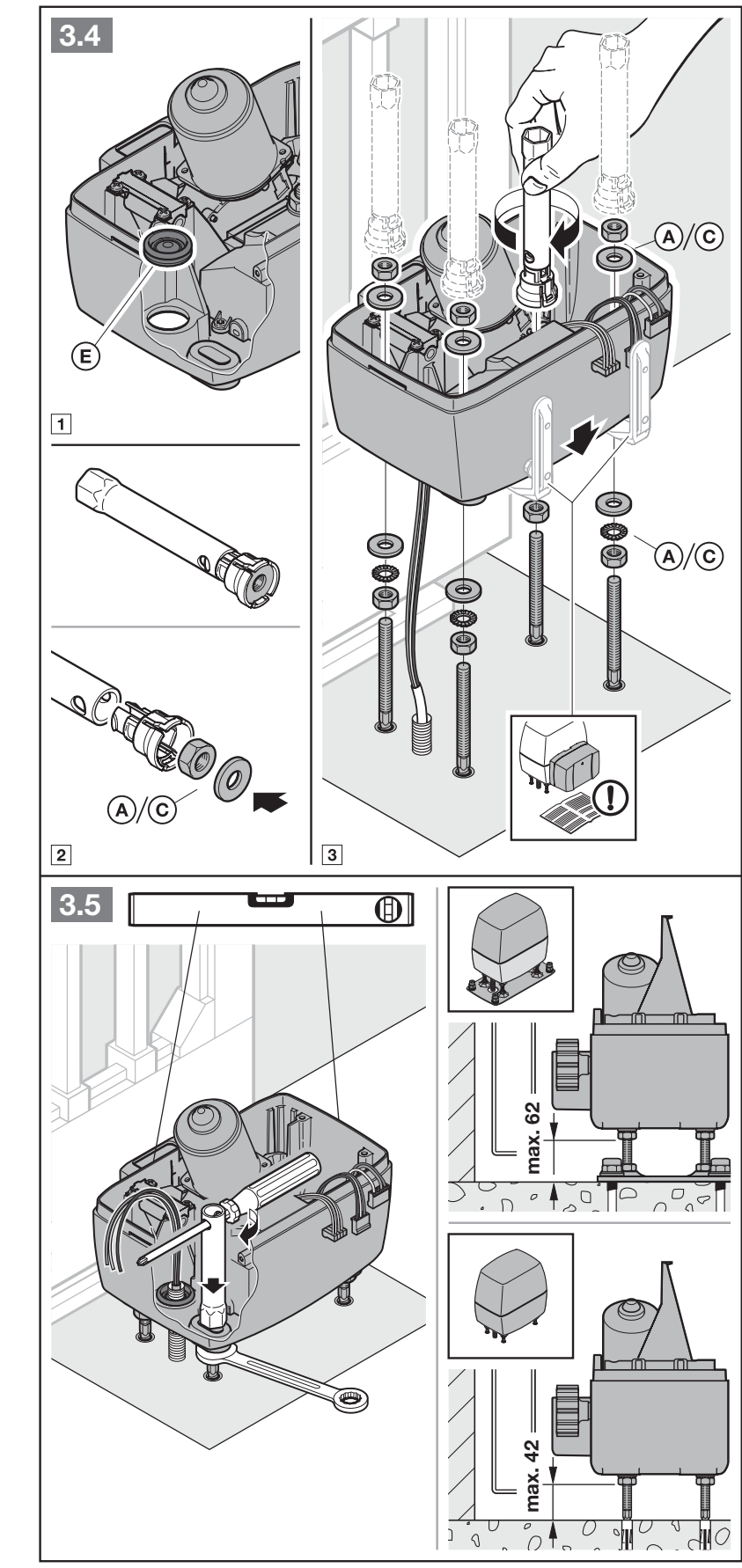

Postavite brtve zaštitnih cijevi i uvedite kabele u kućište odozdo. Pogon postavite vodoravno i čvrsto ga pričvrstite. Dok je poklopac otvoren, zaštitite elektroniku od vlage; nakon montaže zabrtvite kućište protiv prodora vode i insekata.

Postavljanje kućišta i brtvljenje uvodnica LineaMatic
Postavljanje kućišta i brtvljenje uvodnica LineaMatic

Zupčasta letva i magnet krajnjeg položaja

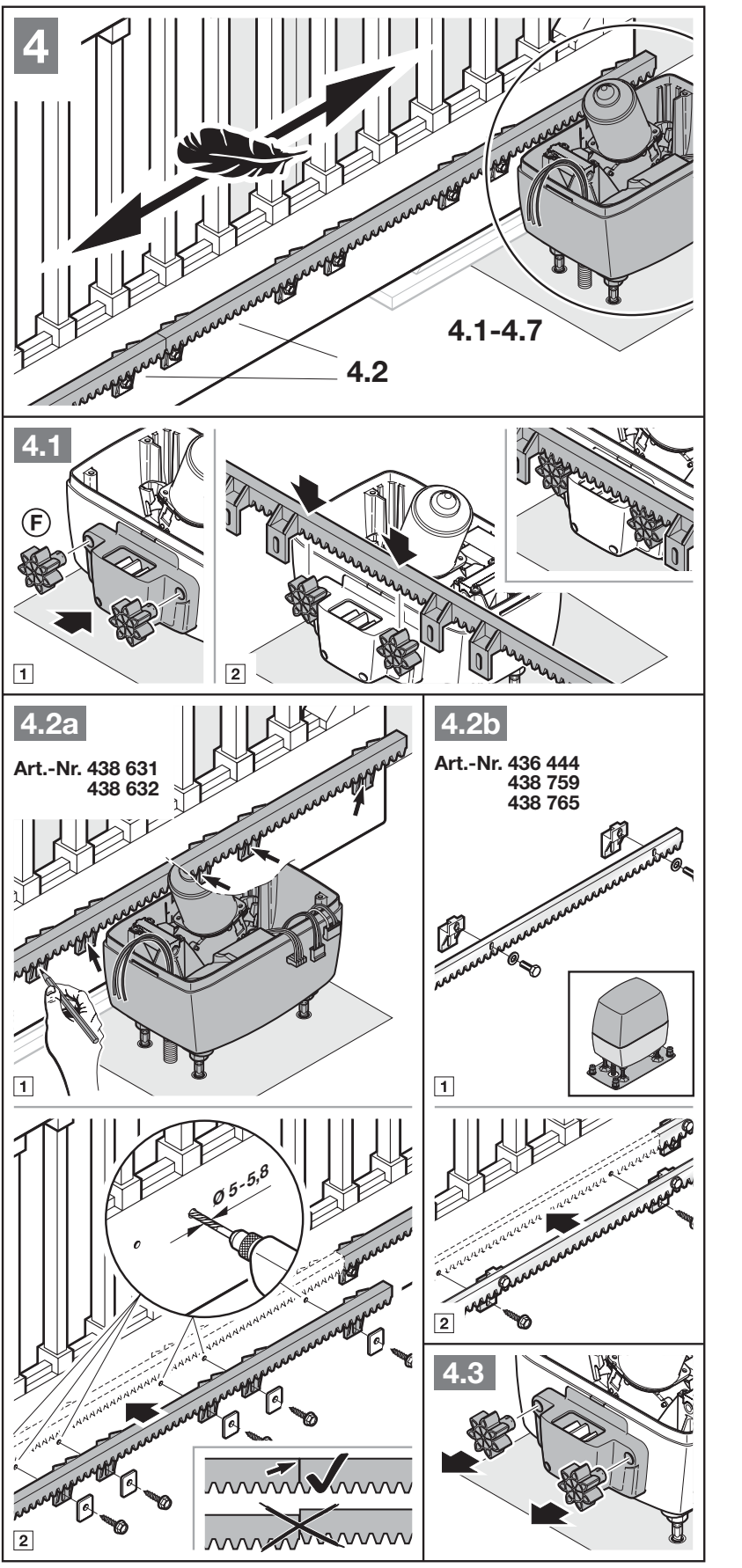

Pri montaži zupčaste letve pogon mora biti deblokiran. Spojevi pojedinih dijelova moraju se glatko nastavljati, bez pomaka. Nakon montaže međusobno poravnajte zupčastu letvu, zupčanik i kućište pogona; pridržavajte se odgovarajućih dimenzija na slici, a ne vrijednosti preuzetih od druge marke. Nepravilan zahvat može uzrokovati neželjeno reverziranje.

Pričvršćivanje i poravnavanje zupčaste letve LineaMatic
Pričvršćivanje i poravnavanje zupčaste letve LineaMatic

Krajnji položaj zatvaranja očitavaju magnet i REED kontakt s jezičcem. Ručno pomaknite vrata u zatvoreni položaj, prethodno montirajte magnetski nosač u srednji položaj i pričvrstite ga s pomakom od približno 20 mm prema REED kontaktu prema slici. Konačni položaj zatim provjerite i lagano dotjerajte tijekom učenja.

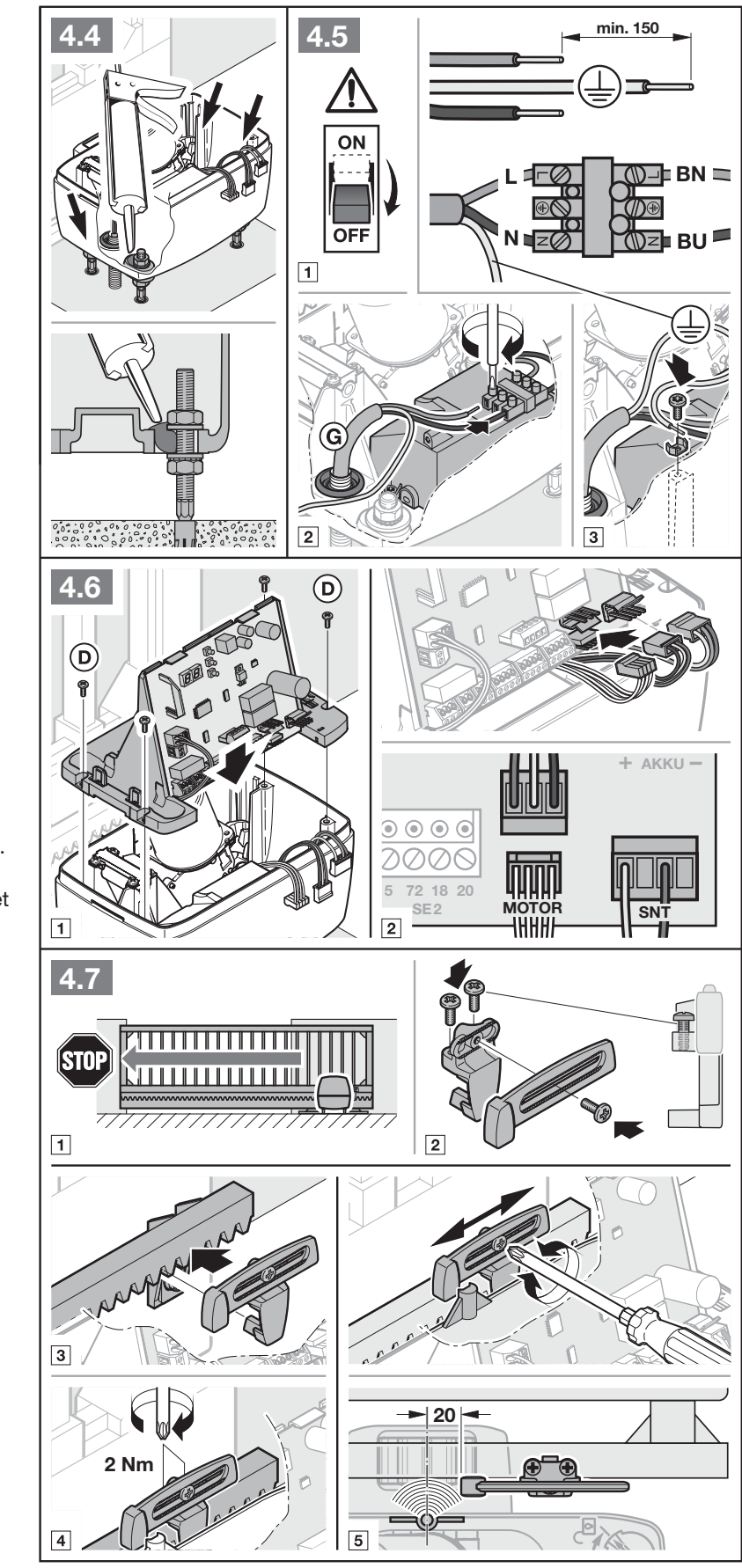

Mrežni priključak, nosač ploče i položaj magneta s kotom od 20 mm
Mrežni priključak, nosač ploče i položaj magneta s kotom od 20 mm

Ožičenje i razdvajanje napona

Ožičenje za opisanu izvedbu
KrugZahtjev
Mreža230/240 V AC; dovod 3 × 1,5 mm², za polaganje u zemlju prikladan podzemni kabel prema uputama. Zasebna zaštitna cijev.
PriborVodove od 24 V vodite odvojeno od mrežnih. Stezaljke za vodiče od 0,5–2,5 mm².
Vanjski gumbDuljina voda najviše 30 m.
HALT i sigurnosni krugovi prikazani na slikamaDuljina voda najviše 10 m prema odgovarajućoj shemi.
Produženje podzemnih vodovaPrikladna razvodna kutija sa zaštitom IP65; spoj ne smije ostati nezaštićen u zemlji.

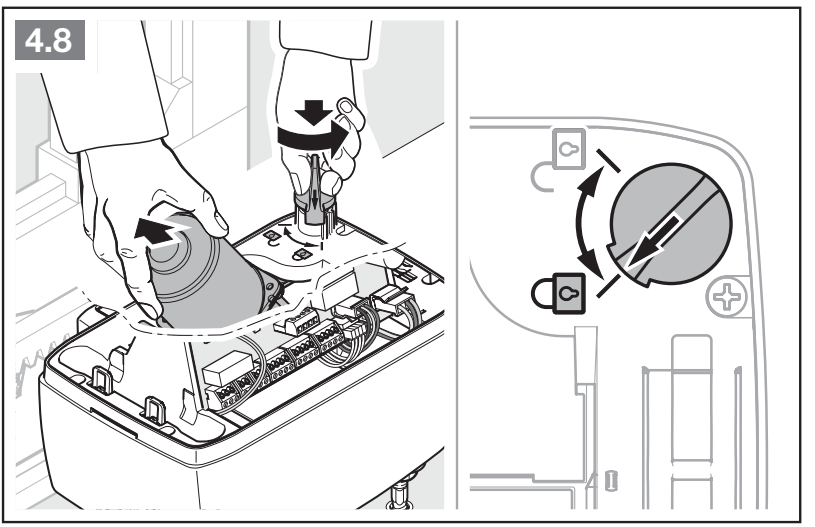

Ručno deblokiranje i ponovno zaključavanje

  1. Isključite mrežno napajanje i eventualni HNA Outdoor. Osigurajte vrata od nekontroliranog pomicanja.
  2. Otvorite poklopac i okrenite mehanizam za deblokiranje u položaj za deblokiranje prema slici. Motor s lančanikom spustit će se u kućište; po potrebi ih pažljivo gurnite.
  3. Vrata pomičite ručno i kontrolirano. Ne stavljajte ruke u zahvat zupčaste letve.
  4. Pri ponovnom zaključavanju okrenite mehanizam u zaključani položaj i pritom lagano podignite motor. Vrata se moraju ponovno spojiti s pogonom prije krajnjeg prekidača.
  5. Postavite poklopac. Nakon ponovnog uspostavljanja napajanja može uslijediti referentni hod u smjeru zatvaranja; osigurajte prostor i nadzirite rad.

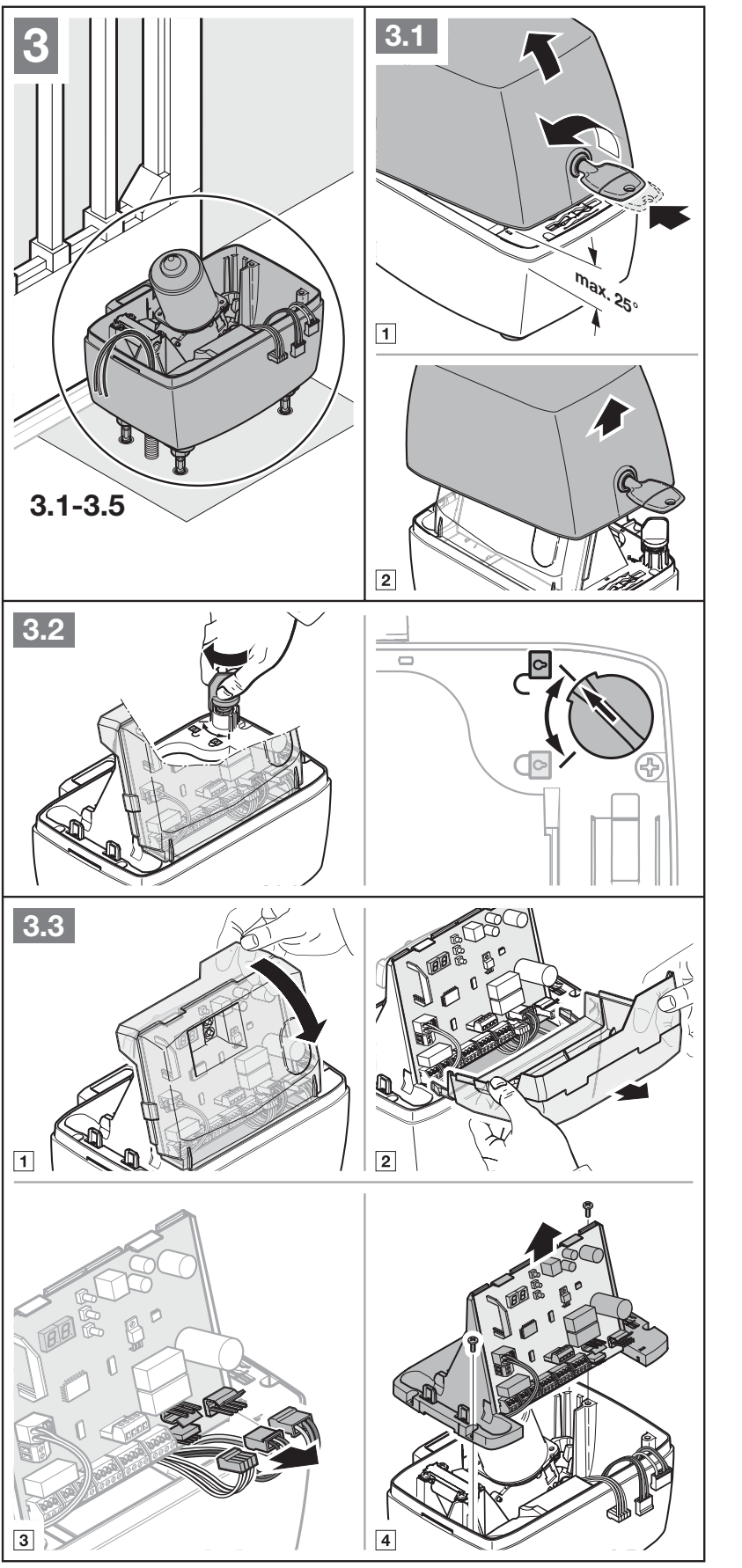

Otvaranje pogona i ručno deblokiranje LineaMatic
Otvaranje pogona i ručno deblokiranje LineaMatic
Ponovno zaključavanje – pri okretanju mehanizma lagano podignite motor
Ponovno zaključavanje – pri okretanju mehanizma lagano podignite motor

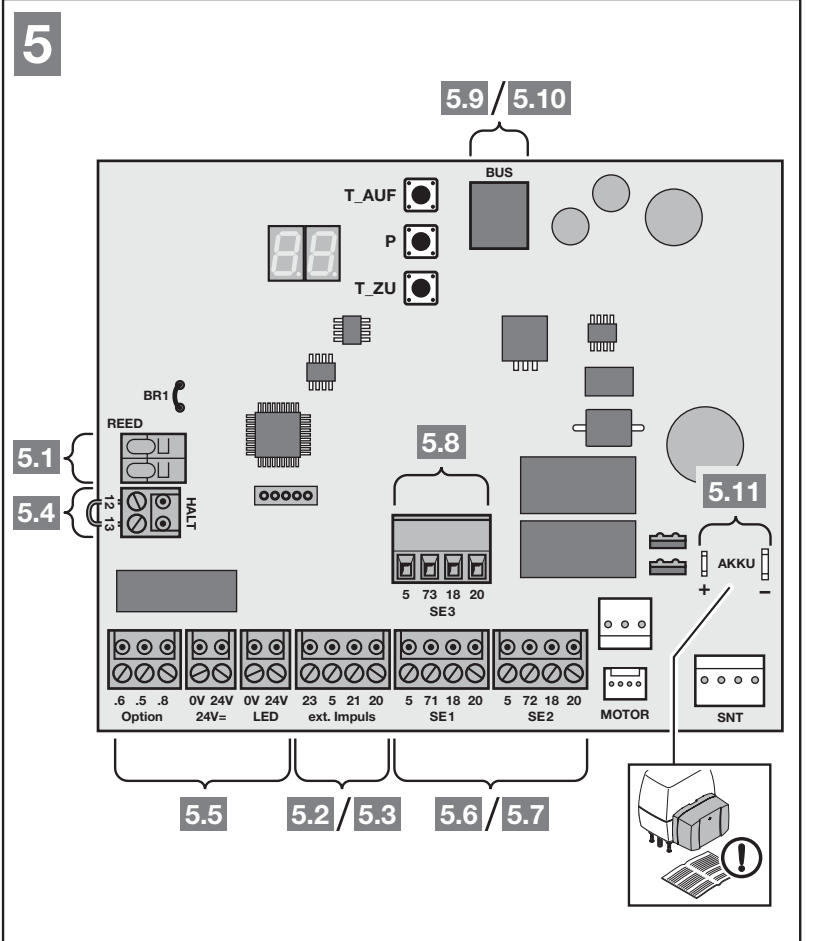

Orijentacija na upravljačkoj ploči

Slika je prikazana tako da su gumbi T_AUF, P, T_ZU gore a dugi red stezaljki dolje. BUS nalazi se gore pokraj gumba, REED i HALT lijevo, SE3 na izdignutom dijelu iznad donjih SE1/SE2. Desno su MOTOR, SNT i priključak AKKU. Prema nazivima konektora razlikujte signalne, motorne i napojne krugove.

Ploča LineaMatic – točne oznake stezaljki i konektora
Ploča LineaMatic – točne oznake stezaljki i konektora

Napajanje, polaritet i upravljačke stezaljke

Stezaljke LineaMatic i razlikovanje napajanja od upravljačkih signala
Stezaljke / konektorZnačenje i ograničenje
Mrežni dio L / N i PE kućištaMreža 230/240 V AC, 50/60 Hz; L faza, N neutralni vodič i PE zaštitni vodič. AC nema plus i minus. Dovod se spaja na mrežni dio, a ne na signalne stezaljke.
5 / 205 = plus (+24 V DC), 20 = 0 V (−). Ukupna potrošnja pribora najviše 250 mA; uračunajte sve priključene elemente.
24 V= : 24 V / 0 VZasebno označen istosmjerni izlaz: 24 V = +, 0 V = −. Primjerice, za svjetlo od 24 V prema shemi; nije riječ o izlazu od 230 V.
21 / 20NO beznaponski impuls ili kontakt koji se spaja na 0 V. Gumbi se mogu spojiti paralelno; sam kontakt nema +/−.
23 / 20NO beznaponski signal za djelomično otvaranje; 23 je signal, 20 zajednički 0 V, a ne par za napajanje.
HALT 12 / 13NC beznaponski STOP; 13 = 0 V, 12 ulaz. Pri ugradnji STOP-a uklonite izvorni mostić 12–13 i priključite NC kontakt.
REEDReedov krajnji senzor prema izvornoj konfiguraciji; ne priključujte vanjski napon.
BUSSistemski pribor s odgovarajućim konektorom. Nije univerzalni izlaz +/− za proizvoljan uređaj.
MOTOR / SNT / AKKUMotor, mrežni dio i predviđeni akumulator za slučaj nužde. Koristite izvorne konektore i pridržavajte se označenog polariteta; tijekom rada odspojite i akumulator.

Vanjski napon na upravljačkim ulazima može uništiti elektroniku. Na 21/23/HALT ni SE ne priključujte 230 V. HALT nije nadzirani sigurnosni ulaz razine PLc; nemojte ga zamijeniti za zaštitni uređaj SE.

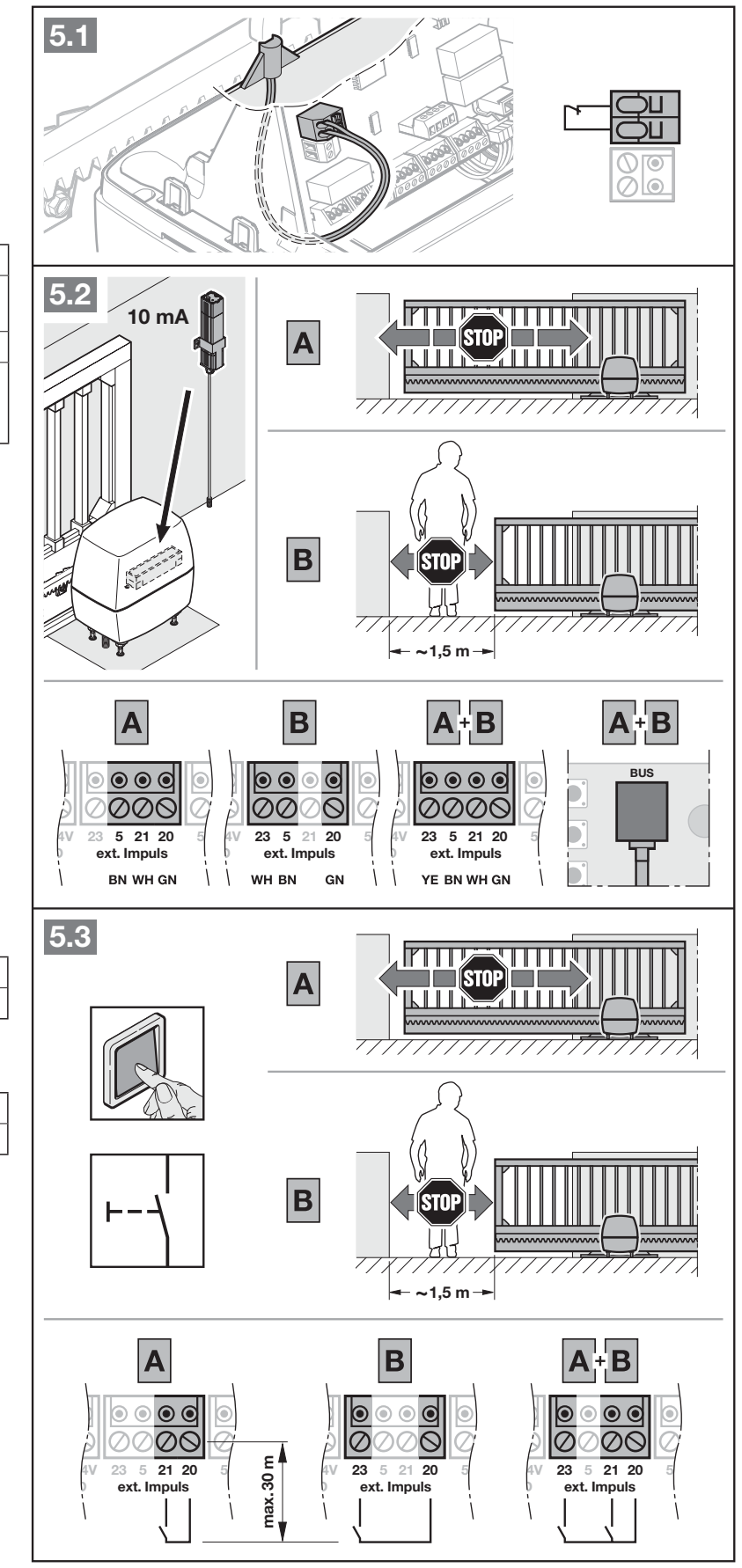

REED, vanjski prijamnik i NO gumbi 20–21 / 20–23
REED, vanjski prijamnik i NO gumbi 20–21 / 20–23

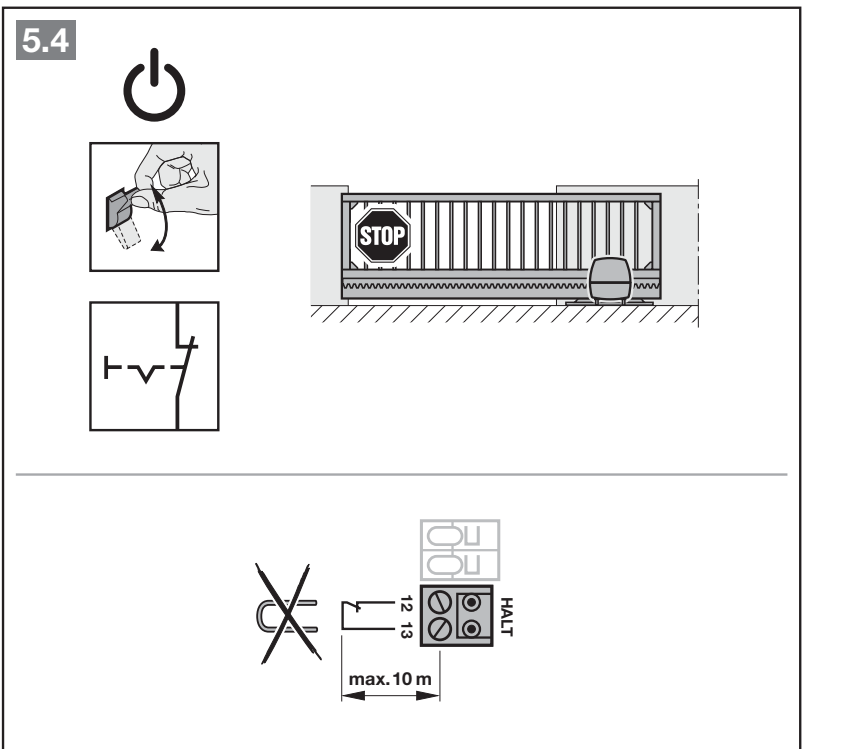

NC zaustavljanje HALT na 12–13
NC zaustavljanje HALT na 12–13

Signalna svjetiljka SLK i relej Option

Relej Option ima beznaponske kontakte .5 zajednički, .8 NO, .6 NC. Za svjetlo od 24 V u shemi se koristi 24 V (+) → .5, .8 → svjetlo, povratni vod svjetla → 0 V (−). Kod svjetla osjetljivog na polaritet, njegov pozitivni ulaz spaja se na uključeni dovod s .8, a negativni na 0 V. Proizvođač za ovo svjetlo od 24 V navodi maks. 7 W; pridržavajte se i ukupnog ograničenja za pribor; vrijednost od 7 W ne povećava ga. Funkcija internog releja postavlja se u izborniku 31.

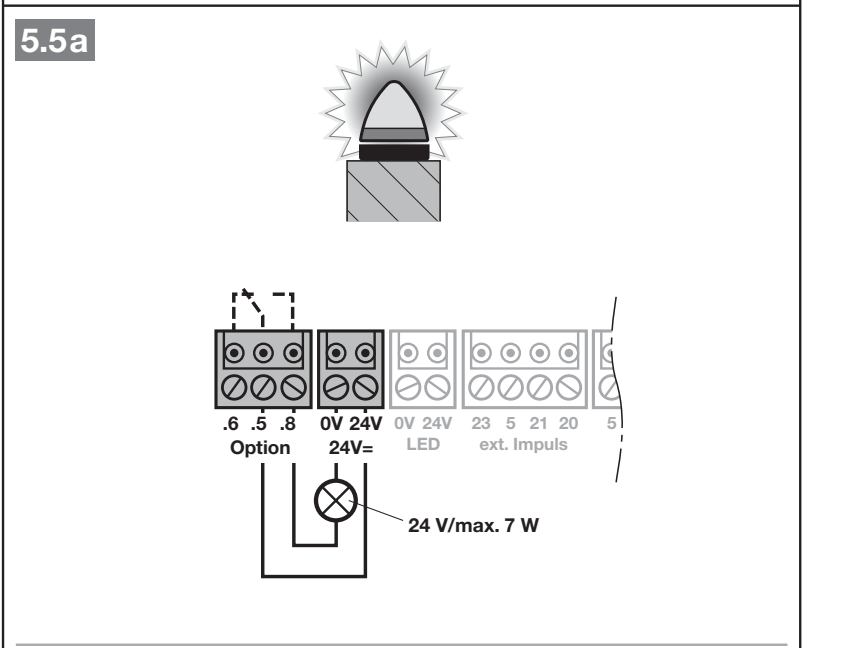

Izvorna shema svjetla od 24 V preko kontakata Option i izlaza 24V=
Izvorna shema svjetla od 24 V preko kontakata Option i izlaza 24 V=

Svjetlo od 230 V ima vlastito vanjsko mrežno napajanje; shema proizvođača navodi najviše 500 W. Mrežne žile moraju imati dodatnu izolaciju sve do priključka. Takvo ožičenje smije izvoditi samo električar prema cjelovitom PDF-u; 230 V ne smije dospjeti u niskonaponske krugove.

Fotoćelije i sigurnosni ulazi SE1/SE2/SE3

Napojne i signalne stezaljke sigurnosnih krugova
UlazStezaljke i izvorna reakcija
SE15 = +24 V DC; 20 = 0 V (−); 18 = test, 71 = signal. Aktivira se pri zatvaranju i nakratko preokreće smjer.
SE25 = +24 V DC; 20 = 0 V (−); 18 = test, 72 = signal. Aktivira se pri otvaranju i nakratko preokreće smjer.
SE35 = +24 V DC; 20 = 0 V (−); 18 = test, 73 = signal. Djeluje pri zatvaranju, kratko reverzira.

SE1 i SE2 podržavaju dinamičke dvožične fotoćelije, testirane ili netestirane trožične fotoćelije, otpornu sigurnosnu letvicu 8k2 i predviđenu zaštitu sigurnosne letvice. Za SE3 ovdje su navedene fotoćelije; nemojte prenositi spajanje otporne sigurnosne letvice sa SE1/SE2 na SE3. Dvije fotoćelije na jednom strujnom krugu zahtijevaju proširivač LSE2. Prema uputama, netestirane zaštite dopuštene su samo za zaštitu imovine.

EL301 – točno spajanje prema izvornoj shemi

EL301 je dinamički dvožični sklop s potrošnjom struje 35 mA prema slici. Za SE1 spojite TX 0 V i RX 0 V → 20, označeni priključak TX → 71 i označeni priključak RX → 71. Za SE2 zamijenite 71 priključkom 72, a za SE3 priključkom 73. Priključak 5 i testni priključak 18 ne koriste se u ovoj konkretnoj shemi EL301. Oznake TX/RX sistemski su priključci; nemojte im dodjeljivati vlastito napajanje +24 V ni polaritet prema drugim fotoćelijama.

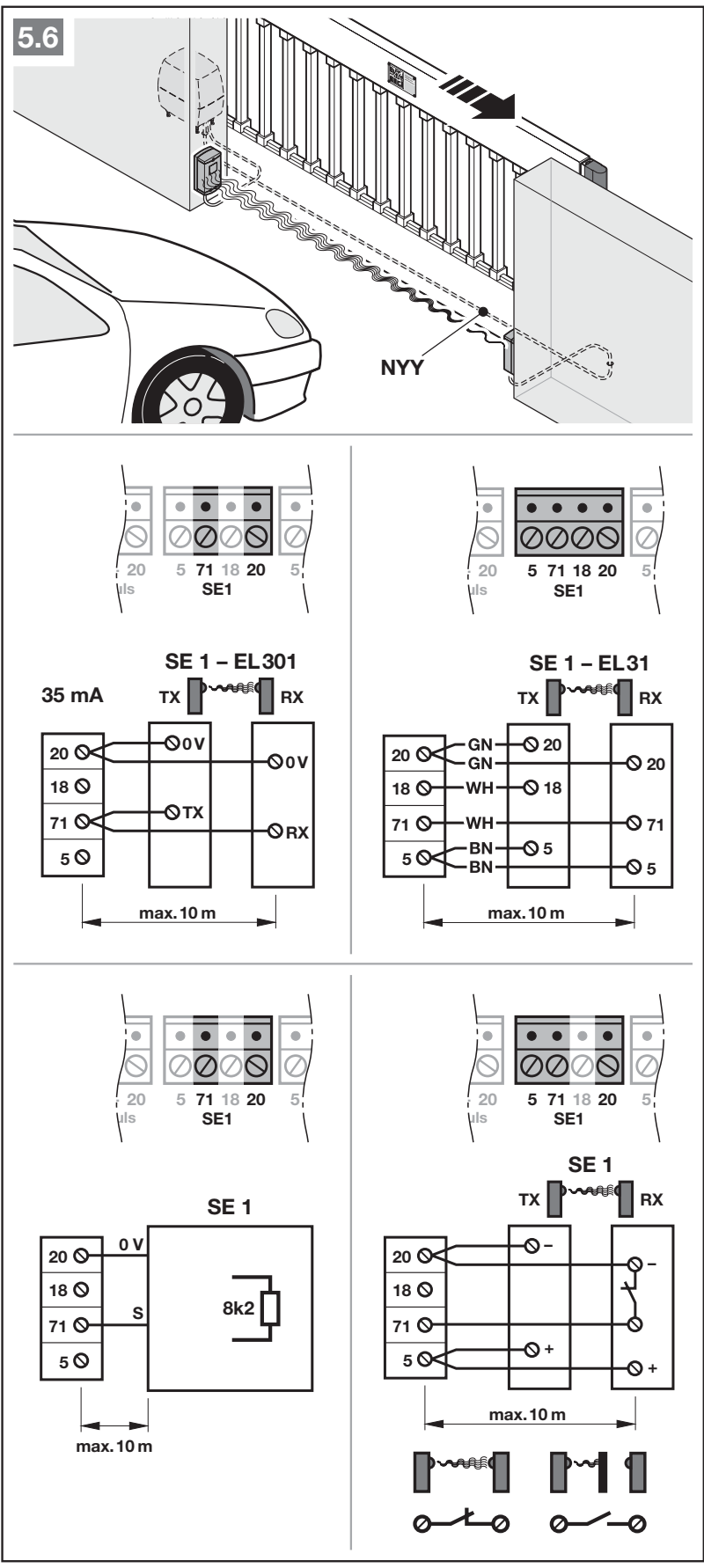

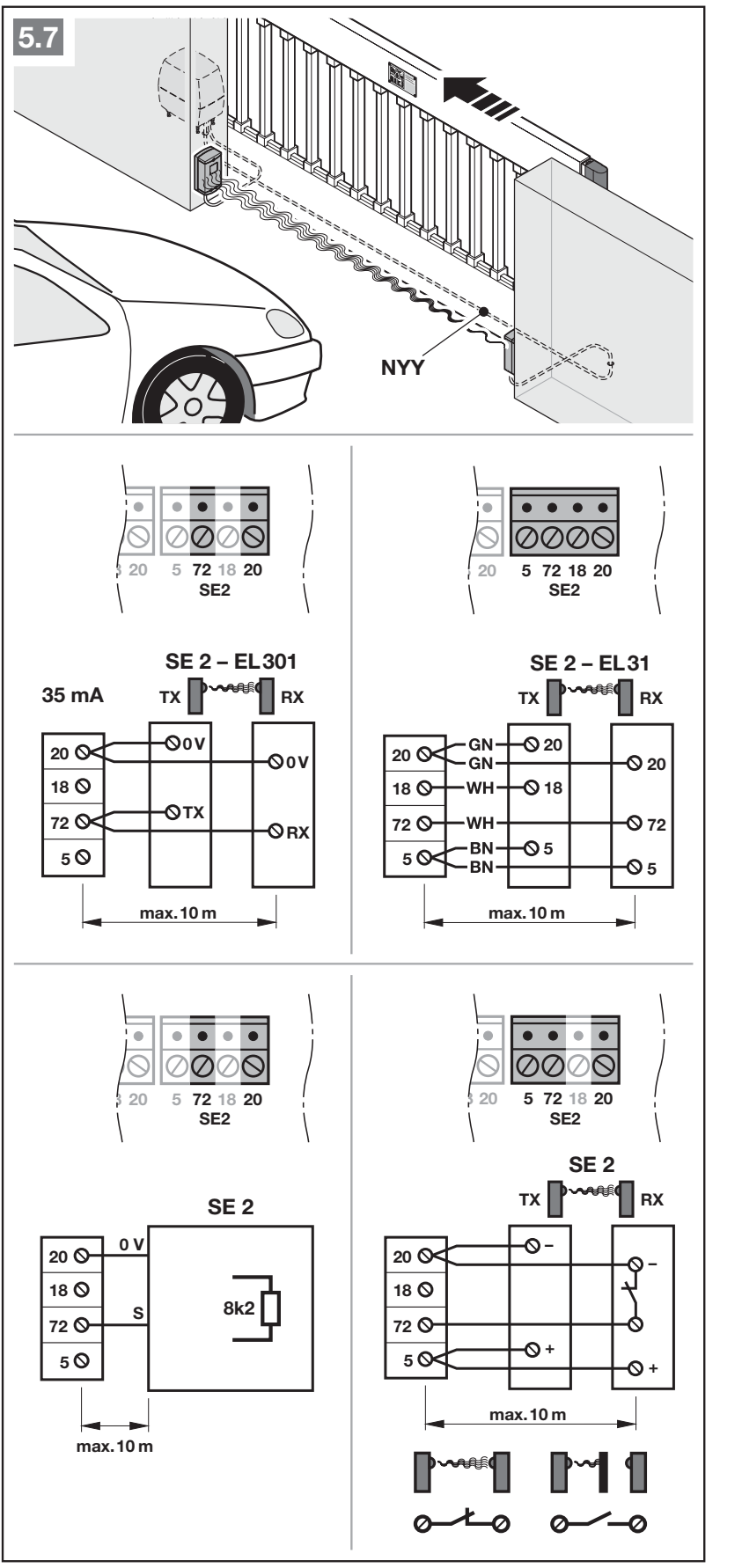

SE1 – izvorno spajanje EL301, EL31, 8k2 i kontaktne fotoćelije
SE1 – izvorno spajanje EL301, EL31, 8k2 i kontaktne fotoćelije

Za EL31 je u shemi priključak prijamnika RX: 20 → 20 (0 V), 18 → 18 (test), 71/72/73 → 71 (signal prema odabranom SE-u), 5 → 5 (+24 V). Odašiljač TX ima 20 → 20 (0 V), 5 → 5 (+24 V). Izvorne oznake boja su GN/WH/BN; mjerodavne su ipak oznake stvarnih priključaka i upute za isporučenu fotoćeliju. Za drugi kontakt s vlastitim napajanjem upotrijebite njegovu vlastitu shemu; beznaponski NC kontakt ne smije se zamijeniti za napajanje +/−.

SE2 – zasebno spajanje, signal 72 i zaštita pri otvaranju
SE2 – zasebno spajanje, signal 72 i zaštita pri otvaranju

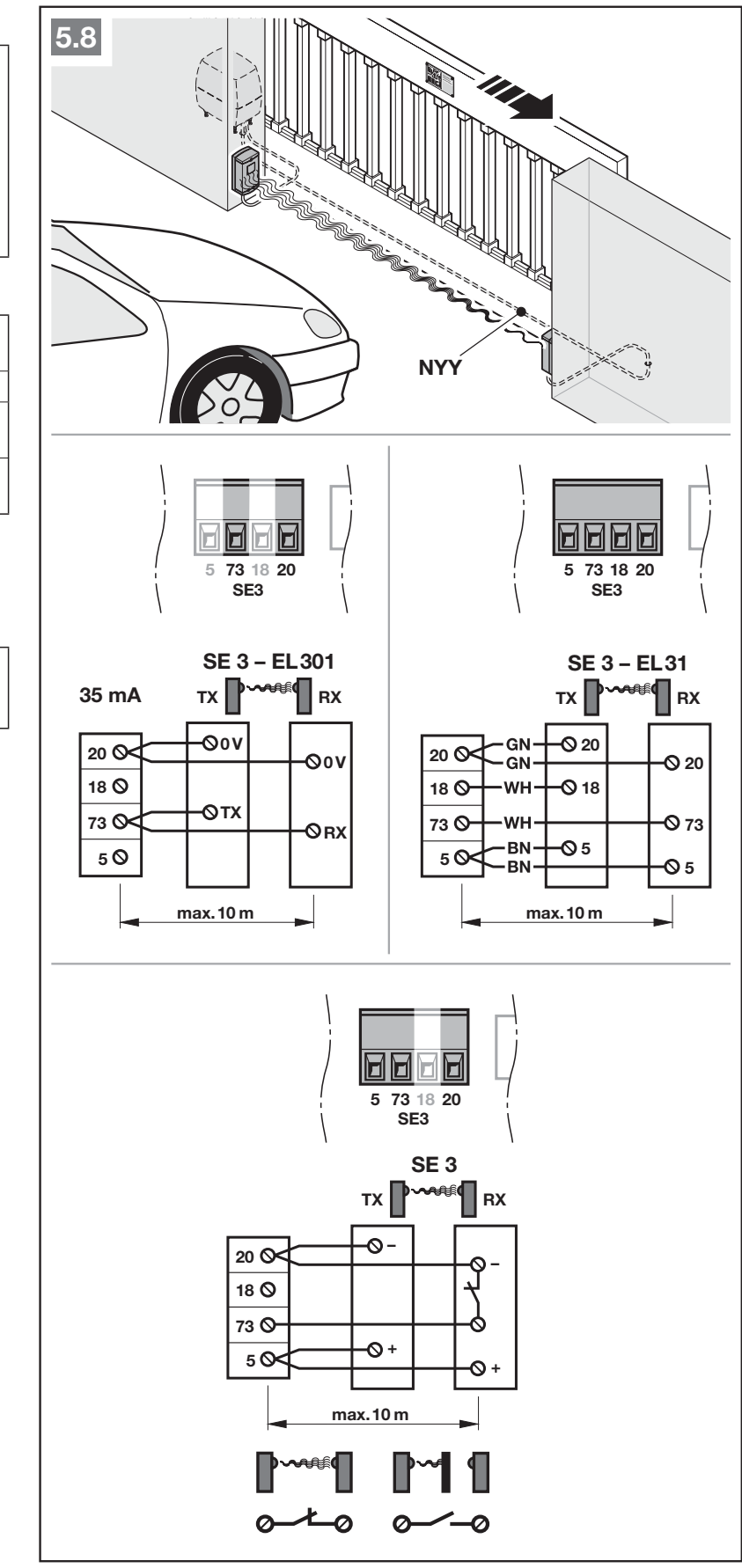

SE3 – zasebno spajanje fotoćelija sa signalom 73
SE3 – zasebno spajanje fotoćelija sa signalom 73

Spojite sve sigurnosne uređaje prije učenja. Nakon dodavanja ili promjene sigurnosnih uređaja provedite novo učenje izbornik 10 i funkcionalna ispitivanja. Promjenu smjera djelovanja, reverziranja, brzine i sile u proširenim izbornicima obavlja stručna osoba.

Dodatni moduli i vanjski prijamnik

Primjeri dodatne opreme
UređajSpajanje / funkcija
Vanjski žični prijamnikGN → 20 (0 V); BN → 5 (+24 V DC); WH → 21 (impuls); YE → 23 (djelomično otvaranje). HEI3 BiSecur ima odgovarajući priključak, a ESEI BiSecur spaja se na BUS.
HOR1 / UAP1 / UAP1-300Odgovarajući priključci BUS prema slici; HOR1 ima potrošnju struje od 25 mA, a UAP1 od 45 mA. Funkcije vanjskog releja u izborniku 30.
HNA OutdoorPredviđeni priključak AKKU, automatsko prebacivanje pri nestanku mrežnog napajanja. Prije servisiranja izvucite priključak; nemojte smatrati da isključenje mrežnog napajanja znači i odspajanje cijelog pogona.

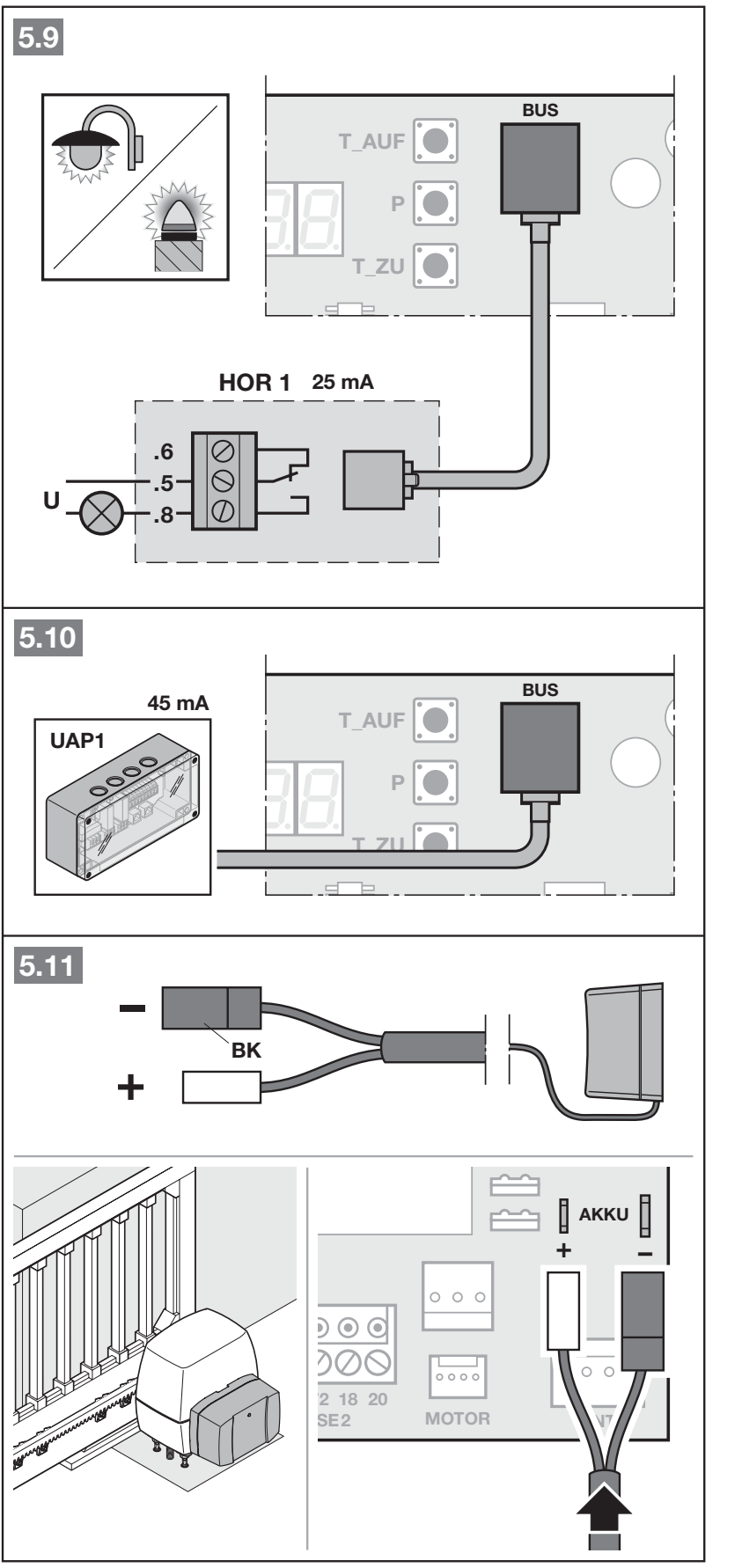

Izvorni priključci HOR1, UAP1 i akumulatora za slučaj nužde
Izvorni priključci HOR1, UAP1 i akumulatora za slučaj nužde

Prvo pokretanje i odabir tipa 01

Sigurnosni uređaji moraju biti spojeni, optičke putanje slobodne, vrata mehanički ispravna, a prostor zatvoren za pristup osobama. Tijekom učenja pohranjuju se krajnji položaji, sile i priključeni zaštitni uređaji. Smjer se određuje tijekom učenja; nakon uspješnog puštanja u rad mijenja se tek nakon tvorničkog resetiranja i novog učenja.

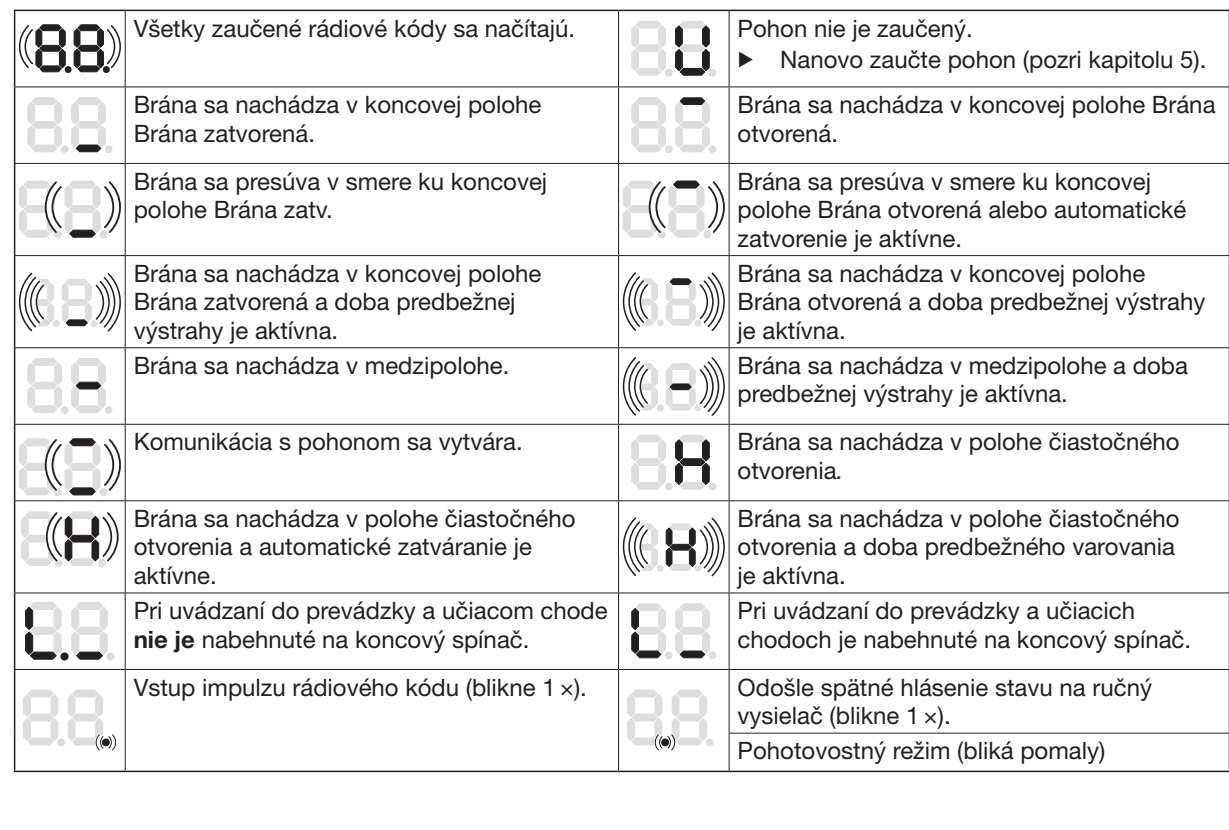

  1. Uključite napajanje. Na zaslonu će se najprije prikazati 8.8., a zatim U. Tip je unaprijed postavljen pri isporuci; nakon tvorničkog resetiranja tipkom T_AUF odaberite 01 za osnovni LineaMatic. Tip 02/P ili 03/H ne povećava nosivost ovog pogona.
  2. Držite P. Nakon prikaza tipa i LA, jedinica prelazi na učenje krajnjih položaja.
  3. Deblokirajte pogon, otvorite vrata približno 1 m i ponovno ga zaključajte. Držite T_ZU; vrata se moraju kretati u smjeru zatvaranja. Ako se kreću u suprotnom smjeru, nakratko otpustite tipku i ponovno držite T_ZU prema postupku proizvođača.
  4. Nakon zaustavljanja na magnetskom krajnjem prekidaču otpustite pritisnutu tipku. Ako položaj zatvaranja nije odgovarajući, namjestite magnetski klizač i ponovite ispitivanje.
  5. Držite T_AUF do željenog otvorenog položaja, otpustite tipku, fino namjestite s pomoću T_AUF/T_ZU i pohranite pritiskom na P.
  6. Za učenje sila kratko pritisnite T_ZU i pričekajte da se vrata zatvore; zatim pritisnite T_AUF i pričekajte da se potpuno otvore. Po završetku treperi 11, što označava učenje radijskog upravljanja. Sigurnosni uređaj ne smije se aktivirati tijekom učenja sila.

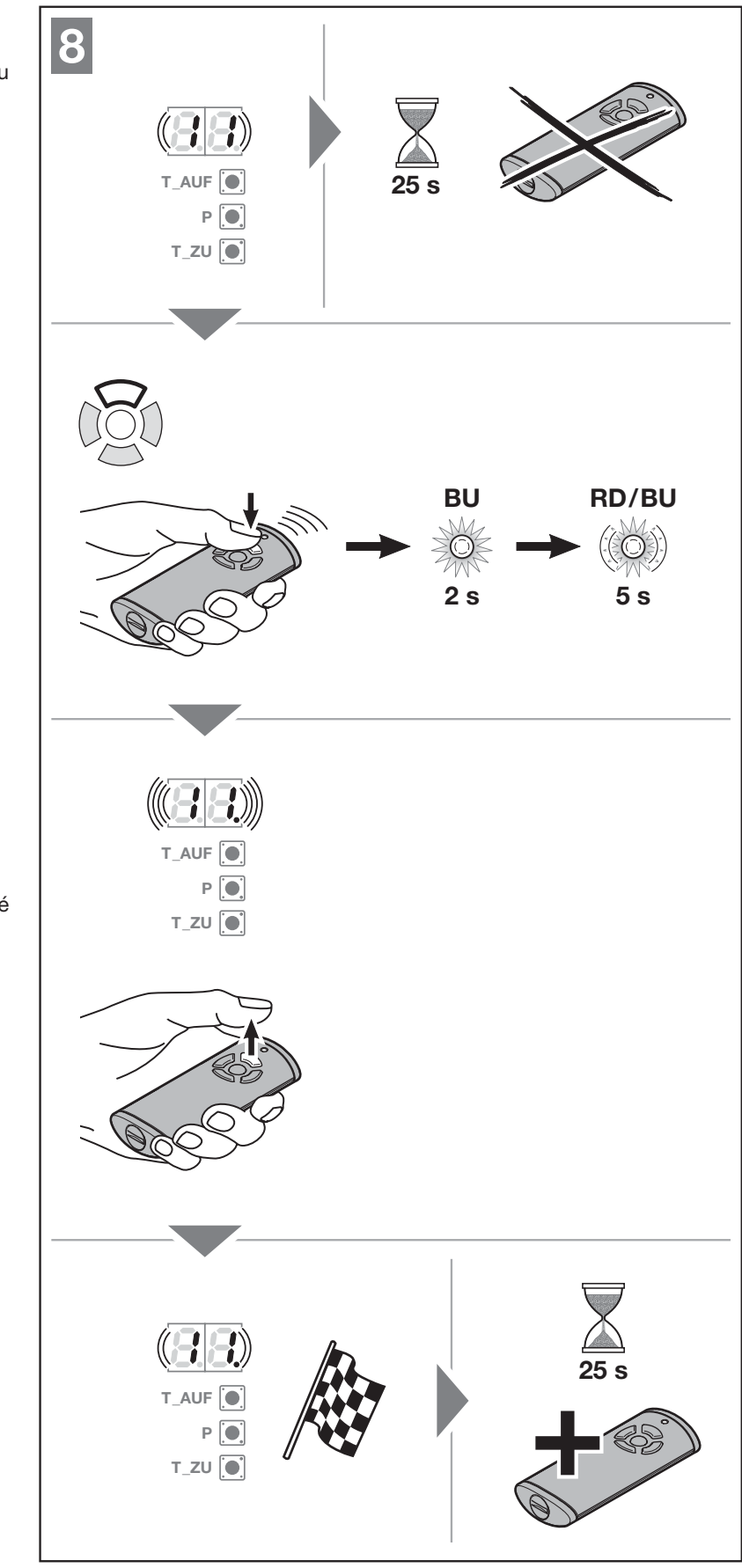

  7. Pohranite željene upravljače ili završite učenje radijskog upravljanja. Provjerite zaštitne uređaje i sile na cijelim vratima, postavite pokrove i korisniku pokažite postupak ručne deblokade.

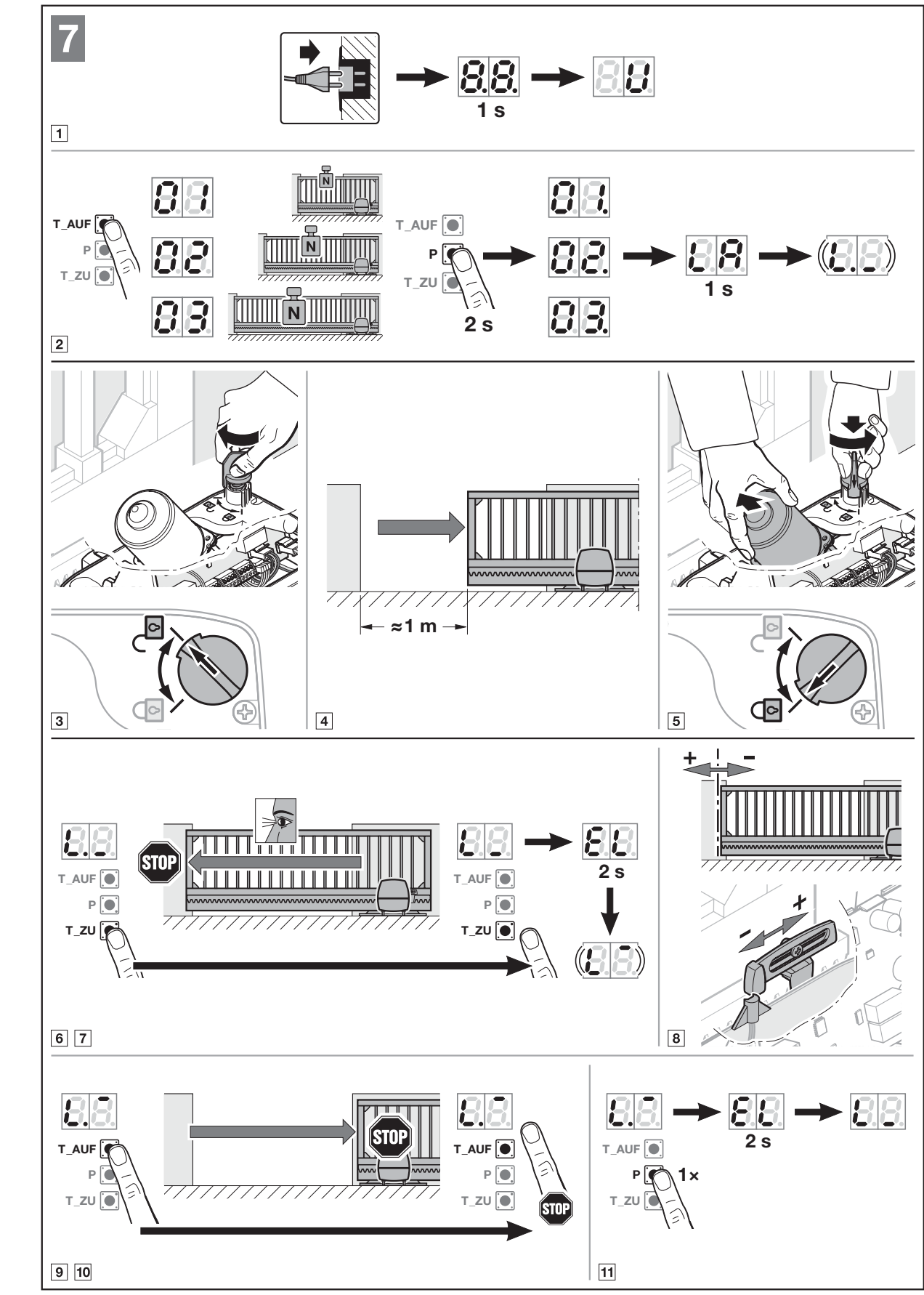

Prvo učenje LineaMatic – tip 01, zatvoreni i otvoreni položaj
Prvo učenje LineaMatic – tip 01, zatvoreni i otvoreni položaj

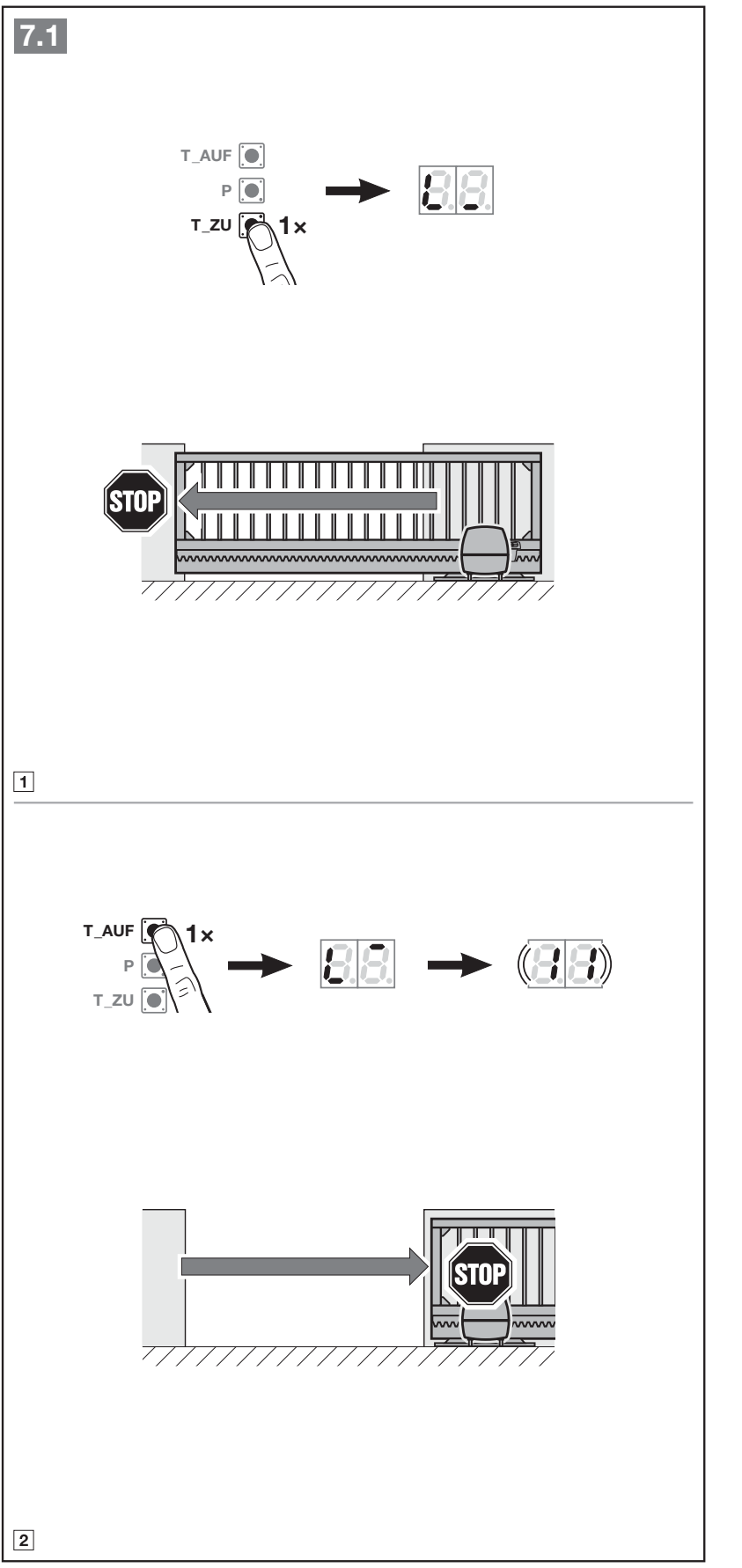

Učenje sila – potpuno zatvaranje i otvaranje
Učenje sila – potpuno zatvaranje i otvaranje

Ponovno učenje nakon promjene vrata ili sigurnosnih uređaja

Izbornik 10 briše prethodno prijeđenu putanju i sile. Nakon aktiviranja ne može se prijevremeno izaći iz izbornika; učenje se mora dovršiti. Koristi se nakon promjene krajnjih položaja, mehanike, servisiranja ili dodavanja fotoćelija ili sigurnosne letvice. Nema uobičajeno vremensko ograničenje.

  1. Otvorite vrata približno 1 m, odaberite izbornik 10 i držite P 5 sekundi.
  2. Pritisnite T_ZU i pričekajte da vrata dosegnu krajnji prekidač za zatvaranje.
  3. Držite T_AUF do željenog otvorenog položaja, po potrebi namjestite položaj i potvrdite tipkom P.
  4. Pokrenite T_ZU za potpuno zatvaranje, a zatim T_AUF za potpuno otvaranje kako bi se sile ponovno naučile.
  5. Po završetku provjerite sve zaštitne uređaje i postavke rada.

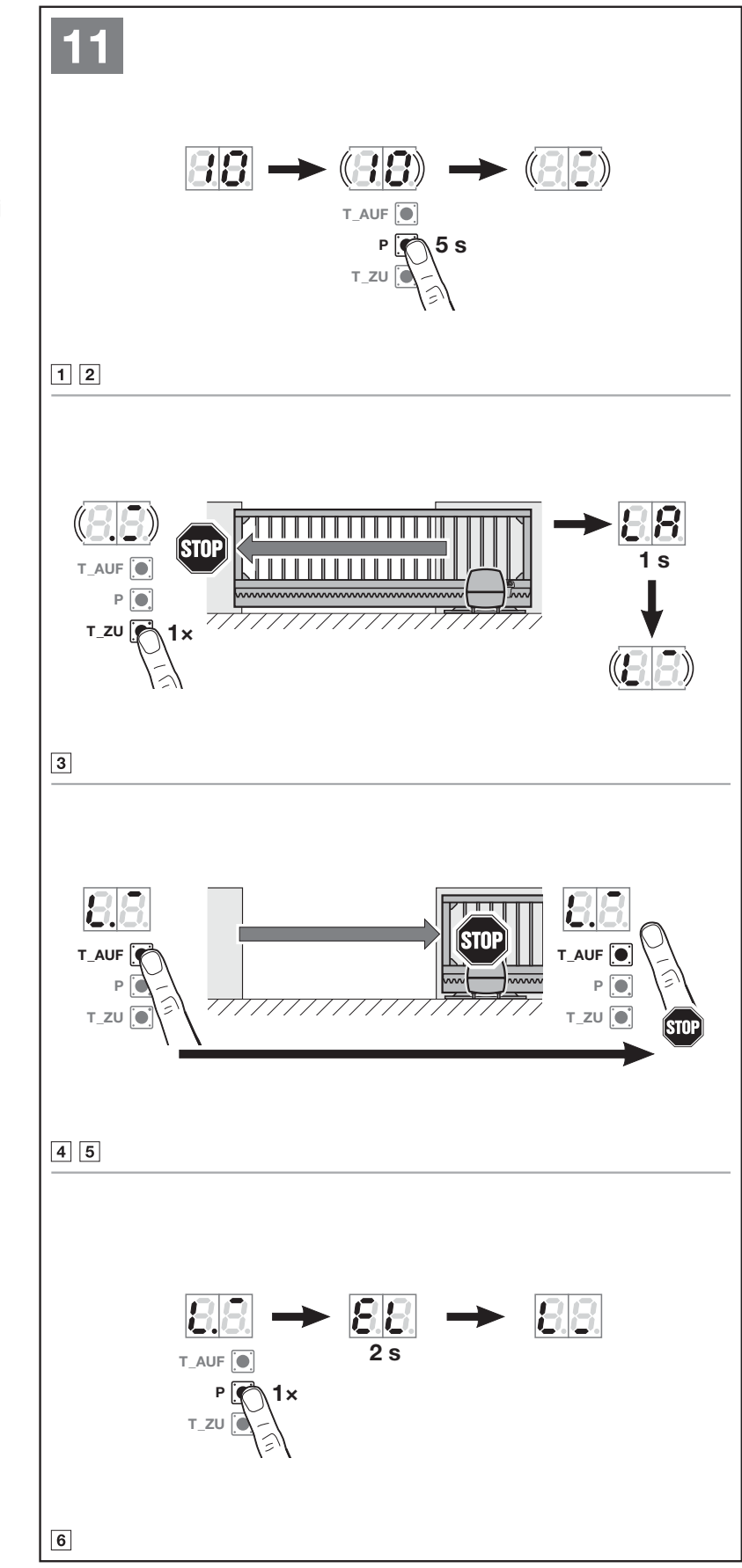

Izbornik 10 – ponovno učenje krajnjih položaja
Izbornik 10 – ponovno učenje krajnjih položaja

Programiranje putem zaslona

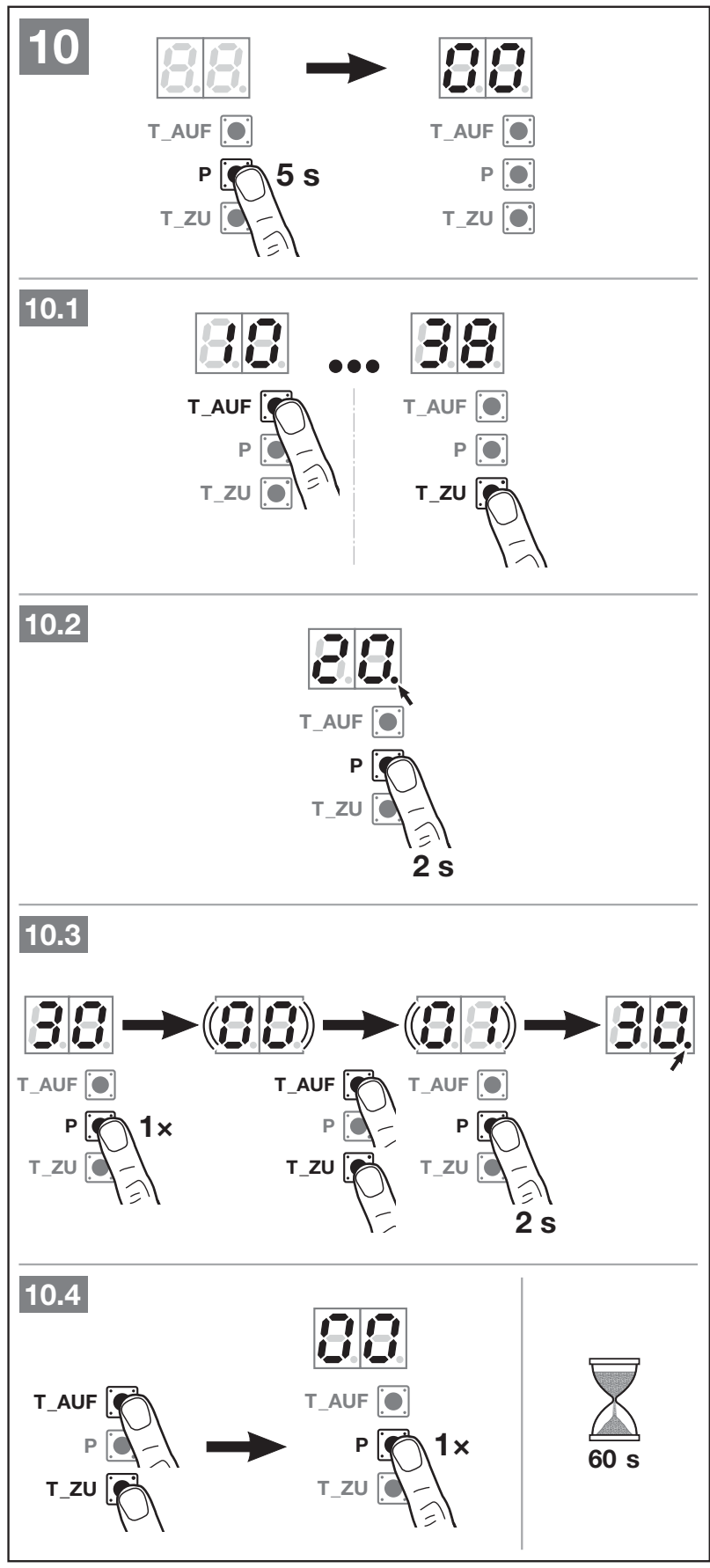

Za ulaz držite P približno 5 sekundi, dok se ne prikaže 00. T_AUF/T_ZU odabire izbornik ili parametar. Za samostalnu funkciju držite P 2 sekunde; za izbornik s parametrima najprije kratko pritisnite P, odaberite parametar i držite P 2 sekunde za pohranu. Točka uz broj označava aktivnu opciju. Izbornik 00 i kratki pritisak tipke P završavaju programiranje; uobičajeno vremensko ograničenje je 60 sekundi, odnosno 25 sekundi tijekom učenja radijskog upravljanja. Nemojte pretpostaviti da je novi parametar pohranjen ako ga niste potvrdili.

Ulazak u javne izbornike LineaMatic, odabir i potvrđivanje
Ulazak u javne izbornike LineaMatic, odabir i potvrđivanje

Podebljane su samo tvornički izričito označene zadane vrijednosti osnovnog LineaMatica. Navedeni su dokumentirani javni izbornici; servisne postavke sile, brzine i granica reverziranja prepuštaju se stručnjaku.

Javni izbornik osnovnog LineaMatica
Izbornik / funkcijaOpcije i uvjeti
00 – Ulaz / izlazPovratak u način rada putem izbornika 00 i kratkim pritiskom na P.
01 – Tip LineaMatic01 – osnovni LineaMatic. Samo pri prvom puštanju u rad ili nakon tvorničkog resetiranja; 02 i 03 namijenjeni su drugim modelima.
10 – Ponovno učenjeP 5 s; briše putanju/sile i zahtijeva da se učenje ponovno dovrši.
11 – Radijsko upravljanje – impulsUčenje koda glavne sekvencijske naredbe.
12 – Radijsko upravljanje – svjetloUčenje funkcije svjetla s odgovarajućim vanjskim relejem/modulom.
13 – Radijsko upravljanje – djelomično otvaranjeUčenje koda za djelomično otvaranje.
14 – Radio – otvaranjeSamostalan smjer otvaranja: otvaranje–STOP–otvaranje.
15 – Radio – zatvaranjeSamostalan smjer zatvaranja: zatvaranje–STOP–zatvaranje.
19 – Brisanje svih radijskih kodovaP 5 s; briše sve funkcije i sve odašiljače.
20 – Unutarnje svjetlo isključenoDeaktivira svjetlo koje se uključuje tijekom rada; automatski odabire 31/07.
21 – Unutarnje svjetlo 30 sVrijeme naknadnog osvjetljenja nakon završetka rada; aktivira 31/00.
22 – Unutarnje svjetlo 60 sZadano vrijeme naknadnog osvjetljenja od 60 s; aktivira 31/00.
23 – Unutarnje svjetlo 120 sVrijeme naknadnog osvjetljenja nakon završetka rada; aktivira 31/00.
24 – Unutarnje svjetlo 180 sVrijeme naknadnog osvjetljenja nakon završetka rada; aktivira 31/00.
25 – Vanjsko svjetlo isključenoVanjska naredba ne uključuje svjetlo.
26 – Vanjsko svjetlo 5 minZadano vrijeme 5 min. Svjetlo se uključuje vanjskom naredbom.
27 – Vanjsko svjetlo 10 minVrijeme vanjske rasvjete.
28 – Vanjsko svjetlo UKLJ./ISKLJ.Trajno uključivanje/isključivanje putem releja HOR1 ili UAP1, kanal 3; ne kombinirati s 25.
30 – Funkcija vanjskog relejaHOR1/UAP1/UAP1-300; parametri u nastavku.
31 – Funkcija unutarnjeg relejaKontakti Option; parametri u nastavku.
32 – PredupozorenjeOpcije 00–10 prema tablici u nastavku.
34 – Automatsko zatvaranjeZahtijeva priključenu i programiranu fotoćeliju; postavke u nastavku.
35 – Automatika nakon djelomičnog otvaranjaZahtijeva programiranu fotoćeliju; postavke u nastavku.
36 – Položaj djelomičnog otvaranjaP 5 s, T_AUF/T_ZU do položaja, P za spremanje. Početna vrijednost 900 mm; jedinica odbija položaj koji je preblizu.

Izbornici 30 i 31 – parametri releja

Parametri funkcija releja
ParametarZnačenje
00Funkcija rasvjete: vanjska za 30, unutarnja za 31. Izbornik 30/00 uključuje 26; 31/00 uključuje 22.
01 / 02 / 03Signalizacija otvorenog / zatvorenog / djelomično otvorenog položaja.
04Impulsni signal pri naredbi za otvaranje; u izborniku 30 za vanjski relej i pri djelomičnom otvaranju.
05Signalizacija pogreške.
06Trajni signal pri pokretanju/predupozorenju.
07Zadano treptanje pri pokretanju/predupozorenju.
08Relej je uključen tijekom kretanja, a isključen u krajnjim položajima.
09Signalizacija servisnog intervala In.
10Treptanje pri pokretanju/predupozorenju samo pri zatvaranju.

Za parametre 01–10 aktivira se izbornik 25 za vanjski relej, a izbornik 20 za unutarnji relej. Predupozorenje je aktivno samo ako je uključen izbornik 32. Stoga promjenu releja uvijek provjerite zajedno s automatski povezanim izbornikom.

Izbornici 32, 34 i 35 – vremenske opcije

Predupozorenje
Parametar izbornika 32Vrijeme / funkcija
00isključeno
011 s
022 s
033 s
044 s
055 s
0610 s
0715 s
0820 s
0930 s
1060 s

Vrijeme čekanja nakon potpunog otvaranja
Parametar izbornika 34Vrijeme / funkcija
00isključeno
015 s
0210 s
0430 s
0560 s
0690 s
07120 s
08180 s
09240 s
10300 s

Vrijeme čekanja nakon djelomičnog otvaranja
Parametar izbornika 35Vrijeme / funkcija
00isključeno
01isto kao 34
025 min
0315 min
0430 min
0545 min
0660 min
0790 min
08120 min
09180 min
10240 min

Aktivirajte automatiku 34/35 tek nakon učenja fotoćelije. Kad ih uključite, automatski se postavlja prethodno upozorenje 32/02, odnosno 2 sekunde. Tijekom automatskog zatvaranja nova naredba zaustavit će vrata. Djelomično otvaranje postavite u izborniku 36; ako je preblizu zatvorenom položaju, jedinica će javiti pogrešku 1 i primijeniti najmanji dopušteni položaj.

Pohrana daljinskih upravljača

Integrirani prijamnik pohranjuje najviše 150 radijskih kodova, raspoređenih po funkcijama. Kad se premaši kapacitet, brišu se najstariji kodovi. Ako isti kod pohranite za drugu funkciju, njegova prethodna dodjela se poništava. Kod ne predstavlja automatski cijeli odašiljač sa svim tipkama.

  1. Vrata moraju mirovati, bez aktivnog prethodnog upozorenja i vremena automatskog zatvaranja.
  2. Odaberite 11 za impuls ili 12/13/14/15 za željenu drugu funkciju i kratko pritisnite P. Broj treperi.
  3. Držite tipku kompatibilnog odašiljača u načinu odašiljanja koda; kad je prikazan tip BiSecur, nakon približno 5 s izmjenjuju se crvena/plava LED lampica.
  4. Kad broj izbornika na pogonu brzo treperi, kod je prepoznat. Otpustite tipku. Sljedeći kod može se dodati u roku od 25 s.
  5. Kratkim pritiskom na P prekidate učenje; preko 00 i P vraćate se u radni način. Nakon toga isprobajte svaku pohranjenu funkciju u osiguranom prostoru.
Učenje BiSecur koda putem izbornika 11
Učenje BiSecur koda putem izbornika 11

Povratna informacija o stanju zahtijeva odgovarajući dvosmjerni odašiljač s funkcijom provjere položaja; sama frekvencija od 868 MHz ne jamči tu mogućnost. Nemaju svi odašiljači tipku za provjeru stanja ni isti postupak zamjene baterije. Za dijeljenje koda i resetiranje određenog odašiljača slijedite njegove vlastite upute.

Naknadno priključivanje vanjskog prijamnika

Pri naknadnom priključivanju vanjskog radijskog prijamnika proizvođač zahtijeva brisanje radijskih kodova integriranog prijamnika putem izbornika 19. Time se brišu svi pohranjeni odašiljači i funkcije; prije toga zabilježite upravljače koje koristite i njihove dodjele. Zatim naučite kodove na vanjskom prijamniku prema njegovim vlastitim uputama. Antenska žica vanjskog prijamnika ne smije dodirivati metalne predmete.

Brisanje radijskih kodova i tvorničko resetiranje

Izbornik 19 – brisanje svih kodova

Odaberite 19 i držite P pritisnutu 5 sekundi. Broj 19 najprije polako treperi 5 sekundi, zatim brzo približno 3 sekunde; stalni prikaz 19. potvrđuje brisanje. Brišu se svi odašiljači i sve funkcije. Ovim postupkom nije moguće zasebno izbrisati jednu tipku ili jednu funkciju.

Vraćanje pogona na tvorničke postavke

Tvorničkim resetiranjem vraćaju se postavke te se brišu naučene putanje i sile; radijski kodovi ostaju sačuvani. Izbornik 10 služi samo za ponovno učenje putanje/sila, a izbornik 19 zasebno briše radijske kodove. Nemojte miješati ta tri postupka.

  1. Odspojite mrežno napajanje i pričuvnu bateriju prema slici. Osigurajte vrata od pomicanja.
  2. Držite tipku P i ponovno priključite mrežno napajanje.
  3. Držite P dok se prikazuju 8.8. i C, sve dok se ne prikaže U, a zatim otpustite tipku.
  4. Odaberite ispravnu vrstu 01 i ponovno provedite cijeli postupak puštanja u rad. Provjerite i sačuvane upravljače, sigurnosne funkcije, vremena i sile.

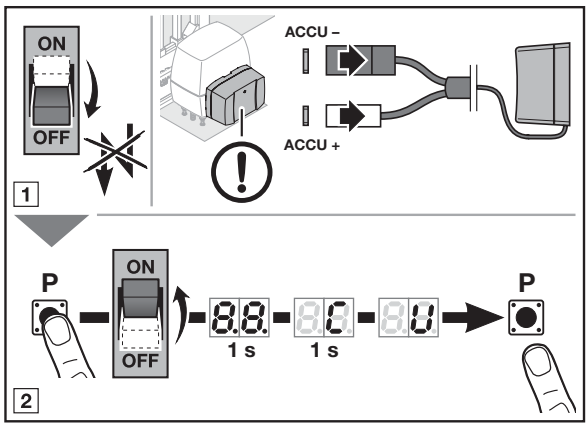

Tvorničko resetiranje LineaMatic – odspajanje mrežnog napajanja/baterije i držanje tipke P
Tvorničko resetiranje LineaMatic – odspajanje mrežnog napajanja/baterije i držanje tipke P

Referentni hod nakon deblokiranja ili nestanka struje

Ako je nakon nestanka struje položaj nepoznat ili se ograničenje sile aktiviralo tri puta, možda će biti potreban referentni hod. Sljedeći impuls pokrenut će ga samo u smjeru zatvaranja, smanjenom brzinom i bez ograničenja sile. Prostor mora biti osiguran; ako nije zaštićen fotoćelijom ili drugim uređajem, hod se smije izvesti samo uz neprekinut pogled na vrata. Nakon ručnog odspajanja bez nestanka struje, pošto osigurate napajanje, potrebno ga je još jednom odspojiti kako bi se nova referenca uspostavila prema uputama.

Dijagnostika zaslona

Poruke o pogreškama i osnovna stanja
PrikazZnačenje / postupak
UPogon nije naučen; provedite puštanje u rad.
8.8.Pokretanje ili učitavanje radijskih kodova; ne znači nužno da je riječ o pogrešci.
1 s s trepćućom točkomNije moguće postaviti granicu reverzije ili djelomični položaj; provjerite ima li prepreka i koliki je razmak od zatvorenog položaja.
2.1 / 2.2 / 2.3Zaštita SE1 / SE2 / SE3: prepreka, neispravno poravnanje, vod ili oštećenje uređaja.
3 / 5Ograničenje sile pri zatvaranju / otvaranju; uklonite prepreku i provjerite mehanički hod, nemojte automatski povećavati silu.
4Prekinut HALT12–13; provjerite NC strujni krug i ožičenje.
6Pogreška sustava ili ograničenje vremena rada; stručnjak treba provjeriti resetiranje i ponovno učenje, a u slučaju kvara pogona njegov popravak ili zamjenu.
7Pogreška komunikacije dodatne ploče; provjerite ožičenje, priključke i modul.
8Nevažeći unos ili upravljanje; provjerite odabranu vrijednost.
9Aktiviranje/kvar testirane sigurnosne funkcije ili 8k2; uklonite prepreku i provjerite zaštitu.
13 / 17Prenizak napon / pogreška napona; provjerite izvor napajanja i bateriju.
CNepoznata referentna točka; osigurajte prostor i izvedite referentni hod.
InIstekao je servisni interval; dajte pregledati sklop.

Izvorni simboli radnih stanja i indikacija zaslona
Izvorni simboli radnih stanja i indikacija zaslona

Održavanje i sigurna primopredaja

Proizvođač navodi da pogon ne zahtijeva održavanje, no cijela vrata treba redovito pregledavati. Sigurnosne i zaštitne funkcije provjeravajte mjesečno, a otporne sigurnosne rubove 8k2 i nezaštićene funkcije provjeravajte svakih šest mjeseci prema uputama. Pratite lakoću kretanja, pričvršćenost zupčaste letve, vodilicu, oštećenja kabela, čistoću fotoćelija i rad deblokade. Nedostatke odmah prepustite stručnjaku na otklanjanje.

Prije održavanja odspojite sve izvore napajanja i spriječite ponovno uključivanje. Nakon montaže i izmjena tehničar će provjeriti učinkovitost zaštite, reverziju i radne sile. Korisnika će podučiti, predati mu upute i vidljivo postaviti pločicu s upozorenjem na vrata. Djeca se ne smiju igrati u prostoru kretanja; prolazak je dopušten tek nakon potpunog zaustavljanja.

Tehničke karakteristike Hörmann LineaMatic 4511323

Parametri osnovnog modela i strujnih krugova napajanja
ParametarVrijednost
Model / odabir vrsteOsnovni LineaMatic /01
Maksimalna širina / visina vrata6000 mm /2000 mm
Maks. masa – podna / samonosiva vrata300 kg /250 kg
Mrežno napajanje230/240 V AC,50/60 Hz; dopušteni raspon 170–260 V AC.
Upravljački napon24 V/37 V DC, preklopno unutarnje upravljanje; nije univerzalni izlaz za pribor.
Napajanje dodatne opreme24 V DC;5=plus,20=0 V; ukupno maks. 250 mA.
Radijska frekvencija / memorija868 MHz / najviše 150 radijskih kodova
Stupanj zaštite / temperaturaIP44 /−20 do+60 °C
Maksimalna vlažnost93%, bez kondenzacije
Potrošnja u stanju pripravnostiManje od 0,5 W
Krajnji položajiMagnetski reed prekidač REED te elektronički naučeni položaji/sile.
Ciklusi dnevno/satnoPrema natpisnoj pločici.
KućišteAluminijski lijev i plastika ojačana staklenim vlaknima.

Izvorni dimenzijski crtež LineaMatic i srodne izvedbe
Izvorni dimenzijski crtež LineaMatic i srodne izvedbe

Dimenzijski crtež prikazuje kućište 193 × 253 × 256 mm. Pri postavljanju na podnu ploču ukupna visina može se podesiti do 327 mm; prikazana ploča ima tlocrtne dimenzije 260 × 295 mm. Odaberite konkretnu visinu ugradnje u odnosu na zupčastu letvu prema dimenziji A, a ne samo prema vanjskim dimenzijama poklopca.

Kako mogu naručiti ovu robu?

Odaberite način koji vam najviše odgovara:

  1. naručivanje putem internetske trgovine: gumbom kupi dodajte robu u košaricu internetske trgovine (gumb kupi nalazi se ovdje u tablici varijanti proizvoda).
  2. naručivanje e-poštom: naručite na [email protected]

Pitajte nas što god želite o proizvodu Hormann LineaMatic - samostalni pogon za klizna vrata do 300kg/6m, 4511323 (A)

Proizvod: Hormann LineaMatic - samostalni pogon za klizna vrata do 300kg/6m, 4511323 (A)
Ime:
E-pošta:
Telefon:
Poruka:
Ova je stranica zaštićena uslugom Google reCAPTCHA.
