Opis proizvoda Komplet pogona za klizna vrata do 1500 kg - NICE Thor TH1500
NICE THOR TH1500 je elektromehanički pogon za klizna vrata s motorom 230 V AC, ugrađenim upravljanjem i radijskim prijamnikom. Namijenjen je za vrata do 1 500 kg i duljine krila do 12 m. Ima ventilirani motor i ugrađenu upravljačku jedinicu NICE ROA37. Mehanički krajnji prekidači određuju otvoreni i zatvoreni položaj. Pogon je nepovratan; u slučaju nestanka struje može se deblokirati ključem i vrata pomicati ručno.
Za kakva su vrata prikladna vrata THOR TH1500
Težinu, duljinu i broj ciklusa treba procijeniti zajedno s otporom pri pomicanju vrata, vjetrom, ledom i stanjem vodilice. Pogon ne može nadomjestiti popravak iskrivljenih vrata ili vrata koja zapinju. Krilo se mora glatko kretati cijelom putanjom, ostati na mjestu u bilo kojem položaju te imati osiguranje od iskliznuća iz vodilice i čvrste mehaničke graničnike u oba smjera.
| Maks. težina krila | 1 500 kg. |
|---|---|
| Maks. duljina krila | 12 m. |
| Rad | Najviše 15 ciklusa/h za krilo duljine 6 m i najviše 5 ciklusa bez stanke. Vrijednost od 15 ciklusa/h nemojte automatski primjenjivati na krilo duljine 12 m. |
| Otpor pri pomicanju | Tehničar će provjeriti potrebnu početnu i trajnu silu prema momentu motora i lančaniku; proizvođač preporučuje najmanje 50 % rezerve. |
| Zupčasta letva | Modul 4; razmak između zupčaste letve i lančanika približno 1–2 mm. |
Odabir snažnijeg motora sam po sebi ne nadomješta sigurnosne elemente ni ispitivanje sila na ugrađenim vratima.
Sadržaj kompleta
| Komplet sadrži: | NICE-TH1500-D | |||
|---|---|---|---|---|
 |
1 × | Pogon NICE Thor TH1500 | NICE-TH1500 | |
|
Pogon NICE Thor TH1500 s upravljačkom jedinicom ROA37 s ugrađenim prijamnikom i nosivošću za vrata do 1500 kg, širinom prolaza do 12 m |
||||
 |

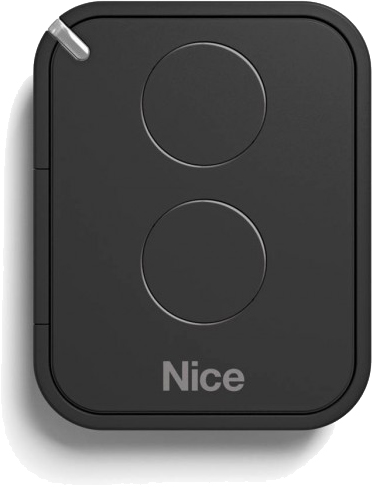

2 × | NICE Era FloR FLO2RE | NICE-FLO2RE | |
|
Daljinski upravljač s dvije tipke za daljinsko upravljanje automatskim vratima. Njime možete upravljati dvama uređajima ili jednom uređaju zadavati dvije vrste naredbi. |
Detalj | |||
 |
2 × | Ključ za deblokiranje | ||
|
U slučaju nestanka struje služi za deblokiranje zupčanika pogona kako bi se vrata mogla ručno pomicati guranjem ili povlačenjem. |
||||
Što vam je još potrebno za siguran rad
| Što | Zašto | Tip / spajanje |
|---|---|---|
| Fotoćelije | Nadzor prolaznog prostora; spajanje ovdje. | NICE EPM s NC kontaktom releja; ne BlueBUS EPMB. |
| Signalna svjetiljka | Signalizacija kretanja; izlaz 4–5 ima 230 V AC. | NICE ELAC. ELDC za niski napon ne pripada ovamo. |
| Daljinsko upravljanje | Ugrađeni prijamnik, pohrana daljinskih upravljača. | NICE FLO2RE – 2 kom. u ovom kompletu. |
| STOP i sigurnosni rubovi | Zaštita rizičnih mjesta prema projektu. | Beznaponski NC ulaz ALT 9–10; otporni rub spajajte samo preko odgovarajućeg sigurnosnog sučelja. To nije izravan ulaz od 8,2 kΩ. |
| Zupčasta letva i graničnici | Prijenos kretanja i mehaničko osiguranje putanje. | Letva modula 4. Krajnji prekidač ne zamjenjuje čvrsti mehanički graničnik. |
Montaža pogona i letve
Montažu i električne radove obavlja kvalificirani tehničar. Prije otvaranja pogona isključite napajanje i osigurajte ga od ponovnog uključivanja. Zaštitne cijevi i kabelske uvodnice pripremite tako da voda ne prodire u motor; temelj se ne smije potapati. Ostavite pristup poklopcu i mehanizmu za deblokadu.

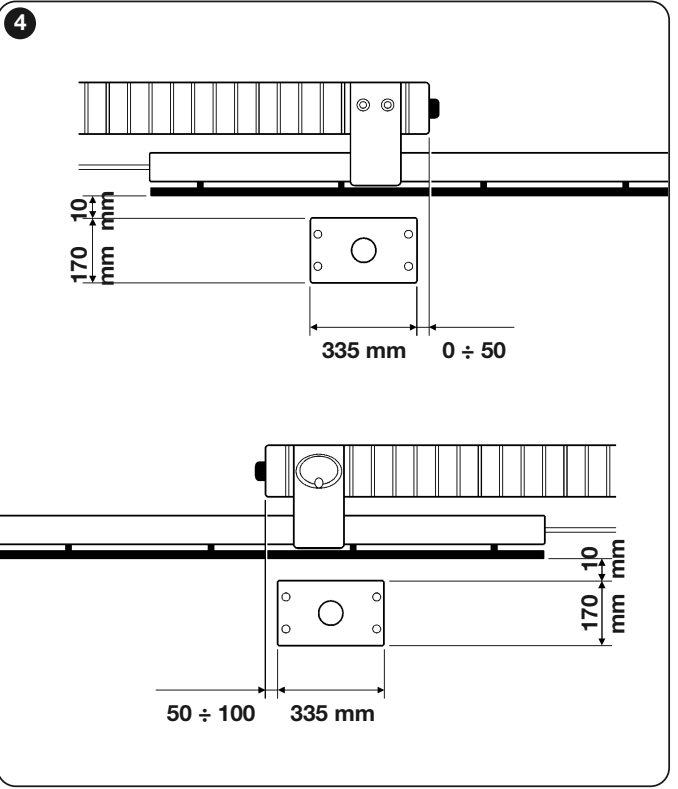

- Prema montažnom nacrtu pripremite temelj i zaštitne cijevi. Temeljna ploča mora biti vodoravna, paralelna s kretanjem vrata i čvrsto usidrena. Položaj odredite i prema načinu pričvršćivanja letve.
- Motor montirajte tek nakon što se temelj stvrdne. Podesite visinu i učvrstite ga; težinu krila ne smije nositi pogonski zupčanik.

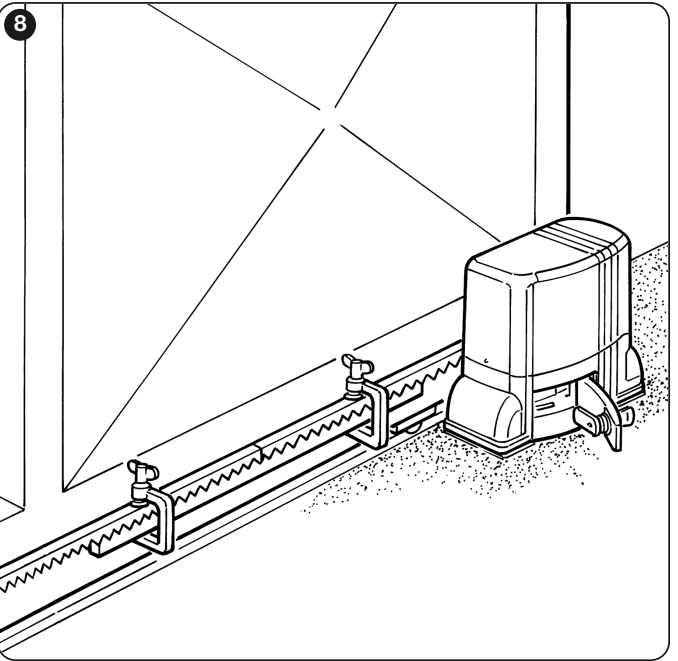

- Deblokirajte prijenosnik i postavite letvu dok ručno pomičete krilo. Pojedinačni dijelovi moraju se nastavljati u jednoj ravnoj liniji, bez visinskog pomaka.
- Duž cijele putanje održavajte približno 1–2 mm zazora između letve i zupčanika. Ručno provjerite cijelu putanju u oba smjera i zategnite pričvrsne elemente.

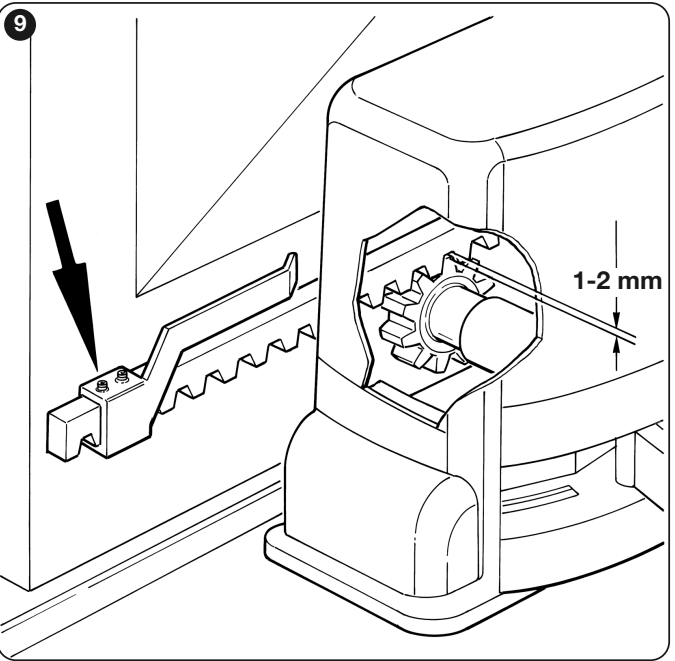

Podešavanje krajnjih prekidača
- Deblokirana vrata ručno pomaknite u smjeru otvaranja i zaustavite ih približno 2–3 cm prije čvrstog mehaničkog graničnika.
- Pomičite odgovarajući nosač krajnjeg prekidača po letvi dok se prekidač ne aktivira. Zatim ga pomaknite još dalje u istom smjeru najmanje 2 cm i učvrstite.
- Na isti način podesite zatvaranje. Nosač mora pouzdano aktivirati polugu, bez udaranja u kućište pogona.
- Blokirajte prijenosnik, polako isprobajte oba smjera te provjerite zaustavljanje i aktiviranje odgovarajuće LED diode FCA/FCC. Krilo tijekom rada ne smije udariti u fiksne graničnike.
Ručno deblokiranje u slučaju nestanka struje
Vrata moraju mirovati. Isključite struju i osigurajte krilo od samostalnog pomicanja, osobito na nagibu ili pri vjetru. Ne rukujte vratima dok se kreću i ne stavljajte ruke u ozubljenje.

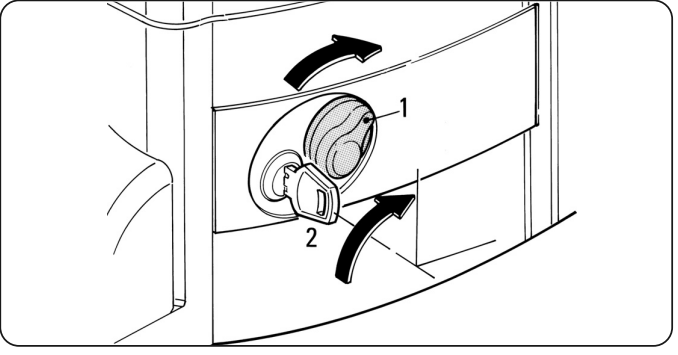

- Okrenite poklopac brave i umetnite ključ.

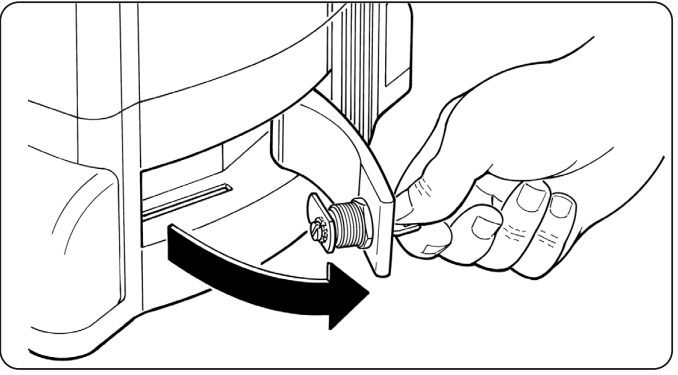

- Okrenite ključ za 90° u smjeru kazaljke na satu i povucite ručicu prema sebi. Krilo se može pomicati ručno.
- Za blokiranje zatvorite ručicu, okrenite ključ u suprotnom smjeru i lagano ručno pomaknite vrata dok se prijenosnik mehanički ne zahvati. Izvadite ključ i odložite ga.
Ožičenje
| Priključak | Kabel prema uputama | Maks. duljina |
|---|---|---|
| Napajanje | 3 × 1,5 mm² | 30 m |
| Signalna svjetiljka | 2 × 0,5 mm² | 30 m |
| Antena | Koaksijalni kabel RG58 | 20 m, preporučeno manje od 5 m |
| Fotoćelije TX / RX | 2 × 0,5 mm² / 4 × 0,25 mm² | 30 m / 30 m |
| Ključni prekidač | 4 × 0,25 mm² | 30 m |
Ako je kabel napajanja dulji od 30 m, tehničar mora odrediti veći presjek, primjerice 3 × 2,5 mm², i zaštitno uzemljenje kod pogona. Presjek i tip kabela treba provjeriti za konkretnu trasu, zaštitu i okolinu; energetske i upravljačke vodove postavljajte odvojeno.

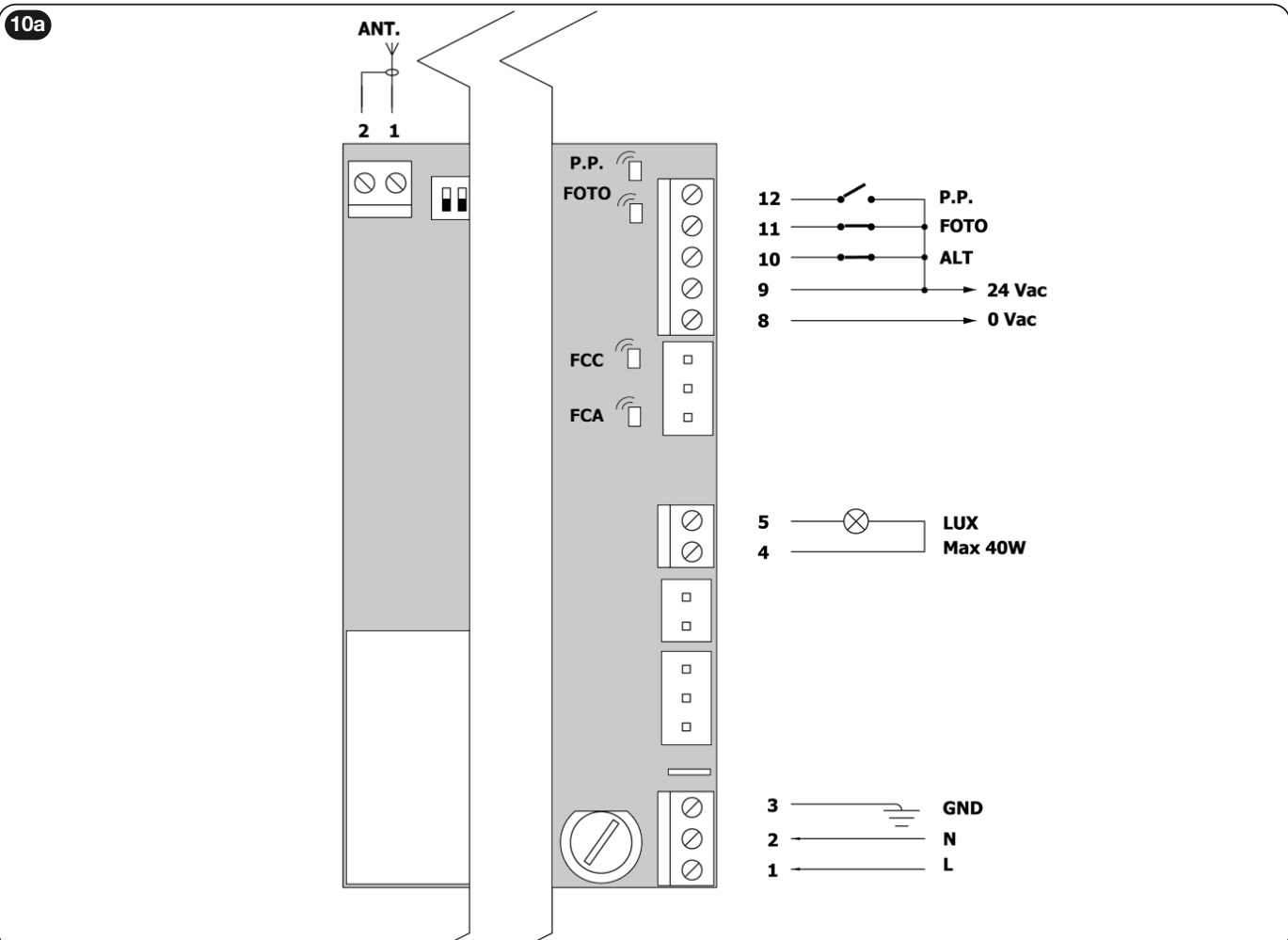

Upravljanje, priključne stezaljke i polaritet
Ugrađena ROA37 ima 10 DIP prekidača, trimere TL/TP/F i tipku prijamnika. Stezaljka 12 je naredba P.P. (korak po korak); ovaj ulaz ne služi kao izlaz napajanja za Fototest.
| Stezaljka | Funkcija i priključivanje |
|---|---|
| 1 / 2 / 3 – mreža | 1 = L, 2 = N, 3 = PE (GND zaštitno uzemljenje). Napajanje 230 V AC, 50 Hz. |
| 4–5 – signalna svjetiljka | 230 V AC, maks. 40 W. Upotrijebite ELAC, a ne niskonaponski ELDC. |
| 8–9 – pribor | 8 = 0 V AC, 9 = 24 V AC, tolerancija ±25 %, ukupno maks. 150 mA. Riječ je o izmjeničnom naponu, stoga ovdje nema stalnog plusa i minusa. |
| 9 COMMON | Zajednički kontakt upravljačkih i sigurnosnih ulaza; nije zaštitni PE. |
| 9–10 ALT | Beznaponski NC kontakt za zaustavljanje s kratkim okretanjem smjera. |
| 9–11 FOTO | Beznaponski NC kontakt fotoćelija. |
| 9–12 P.P. / SS | Beznaponska NO naredba: otvaranje – stop – zatvaranje – stop. |
| Zasebni ANT. 1–2 | 1 = središnji vodič antenskog koaksijalnog kabela, 2 = oplet. Brojevi 1–2 na antenskom priključku nisu mrežne stezaljke 1–2. |

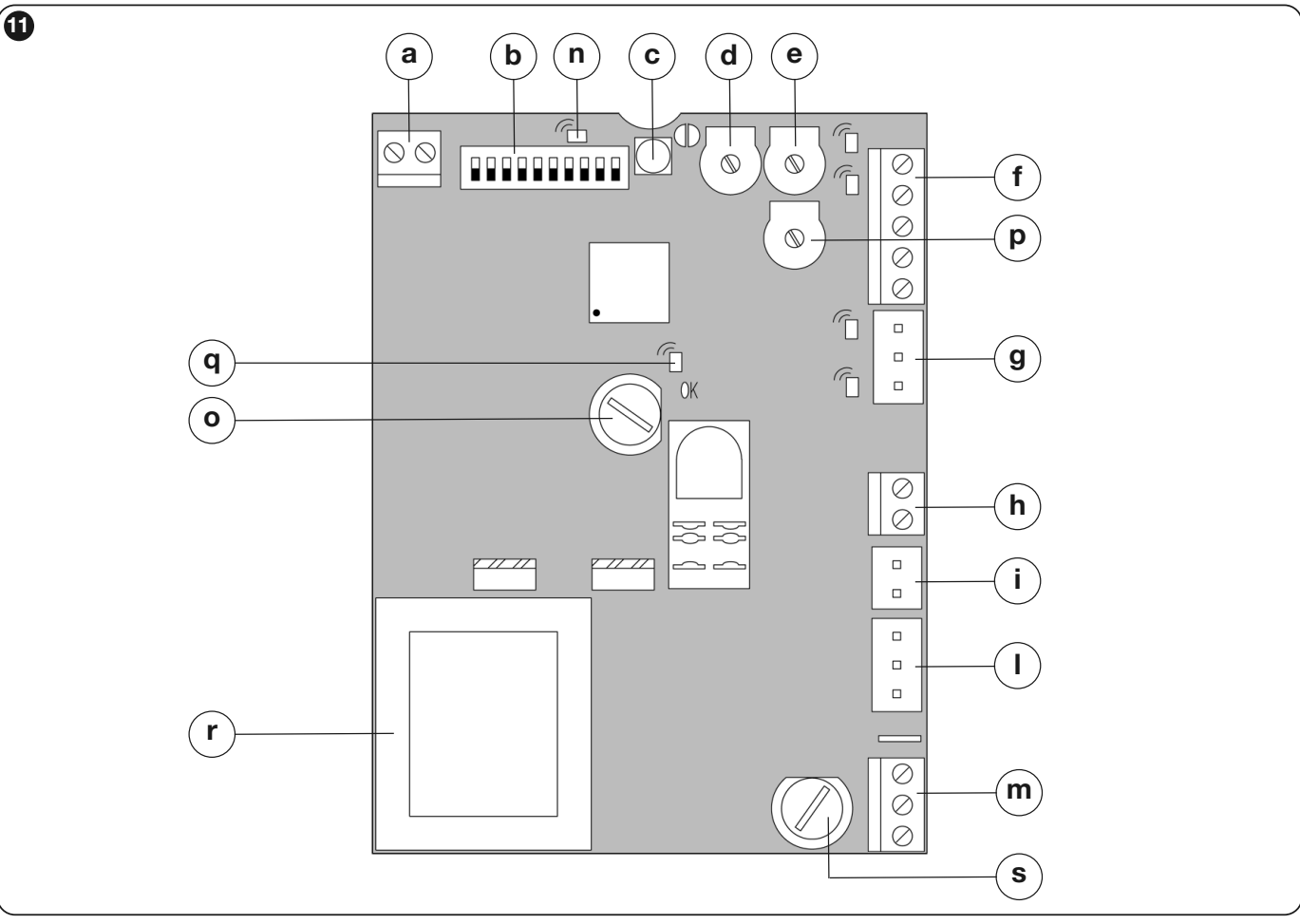

Legenda pločice: a antena; b DIP; c tipka radija; d TL; e TP; f ulazi i izlazi upravljanja; g krajnji prekidači; h signalna svjetiljka; i kondenzator; l motor; m mreža; n LED radija; o niskonaponski osigurač; p sila F; q LED OK; r transformator; s mrežni osigurač. Osigurači se mijenjaju samo kada je napajanje isključeno, i to istim tipom i vrijednošću kao na ugrađenoj ploči.
Neupotrijebljeni NC ulazi ALT i FOTO prema shemi se premošćuju na zajedničku stezaljku 9; neupotrijebljeni NO ulaz ostaje slobodan. Više NC kontakata spaja se serijski, a više NO kontakata paralelno. Premošćenje ne smije zamijeniti potreban sigurnosni element na vratima u uporabi.
Spajanje fotocelija NICE EPM
| Spajanje | Stezaljke |
|---|---|
| Napajanje TX-a i RX-a | EPM 1 → ROA37 9 (24 V AC), EPM 2 → ROA37 8 (0 V AC). Kod AC napajanja nema fiksnog +/−. |
| Sigurnosni kontakt RX-a | EPM 4 COM → ROA37 9; EPM 5 NC → ROA37 11 FOTO. Za ovu namjenu nemojte koristiti stezaljku 3 NO na RX-u. |
ROA37 u ovom spoju nema zaseban izlaz Fototest. Kod više parova spojite sigurnosne NC kontakte serijski i zbrojite potrošnju; jedan par EPM-a može trošiti do 55 mA. Ako postoji opasnost od međusobnih smetnji, upute za EPM dopuštaju pri AC napajanju sinkronizaciju: namjestite premosnik SYNC na oba TX-a i obrnite napajanje jednog para. Ovu prilagodbu izvodi tehničar prema konkretnom rasporedu.
TX i RX moraju biti točno jedan nasuprot drugome. Za udaljenost veću od 10 m, prema uputama za EPM, namješta se premosnik +10m na RX-u. Uobičajeni korisni domet EPM-a iznosi 15 m; magla, kiša i prašina mogu ga smanjiti. Fotocelije štite prolaz, ali ne i sva mjesta uklještenja ili smicanja vrata.
Prvo pokretanje i provjera smjera
Prije priključivanja električne energije moraju biti postavljeni mehanički graničnici, krajnji nosači i zaštitno uzemljenje te spojeni sigurnosni ulazi. Ako je u krilu prolazna vratašca, njihovo otvaranje mora blokirati automatsko kretanje.
- Deblokirajte motor, ručno postavite krilo približno na sredinu putanje i ponovno zaključajte pogon.
- Nakon uključivanja LED OK mora treperiti približno jednom u sekundi. Kad je putanja slobodna i vrata nisu u krajnjim položajima, moraju svijetliti PHOTO/FOTO, FCA i FCC; ulaz NO za naredbu ne svijetli ako nema naredbe. Vrata se ne smiju sama pokrenuti.
- Polugom krajnjeg prekidača provjerite gasi li se ispravna LED FCA ili FCC. U slučaju pogreške isključite napajanje i provjerite priključke, sigurnosne elemente i osigurače.
- Po završetku podešavanja kratkom naredbom SbS/P.P. provjerite da je prvo kretanje nakon uključivanja otvaranje. Zaustavite vrata ako se kreću u suprotnom smjeru. Suprotan smjer može promijeniti i djelovanje sigurnosnih uređaja.
Ako je početni smjer suprotan
Isključite mrežno napajanje i provjerite da nema napona. Prema izvornom crtežu okrenite priključak motora i priključak krajnjih prekidača za 180°. Uključite napajanje i ponovite provjeru otvaranja sa sredine putanje. Nemojte mijenjati smjer zamjenom sigurnosnih ulaza ni povećavanjem sile.
TH1500/ROA37 podešava vrijeme rada i funkcije trimerima i DIP prekidačima.
Ispitivanje dovršenih vrata
- Provjerite potpuno otvaranje i zatvaranje, pravilno zaustavljanje prije mehaničkih graničnika i nesmetano kretanje.
- Svaki sigurnosni element ispitajte zasebno. Prekinite snop fotocelija kod TX-a, kod RX-a i između njih; provjerite očekivano zaustavljanje ili promjenu smjera.
- Tehničar mjeri sile dovršenih vrata i podešava najmanju silu koja osigurava pouzdano kretanje. Fotocelije ni podešavanje F ne zamjenjuju procjenu svih rizičnih mjesta.
- Tek nakon uspješnih ispitivanja predajte upute, ključeve, upute za ručno upravljanje i plan održavanja.
Podešavanje DIP prekidača i trimera
Podešavanja obavlja tehničar dok vrata miruju. Prije zahvata na ožičenju isključite napajanje. Nakon promjene načina rada, vremena ili sile ponovno ispitajte potpuno otvaranje, zatvaranje i sigurnosne elemente.
| DIP 1 | DIP 2 | Način rada |
|---|---|---|
| OFF | OFF | Ručni – kretanje samo dok je naredba pritisnuta. |
| ON | OFF | Poluautomatski – cijelo kretanje nakon kratke naredbe. |
| OFF | ON | Automatski – nakon otvaranja i stanke slijedi zatvaranje. |
| ON | ON | Automatski + Uvijek zatvori – nakon povratka napajanja može uslijediti zatvaranje uz 5 s predbljeskanja. |
|
DIP |
Funkcija | Učinak |
|---|---|---|
| 3 ON | Kondominijski način rada | Tijekom otvaranja zanemaruje se sljedeća naredba Korak po korak; tijekom zatvaranja ona mijenja smjer kretanja. Ne vrijedi u ručnom načinu rada. |
| 4 ON | Predbljeskanje | 5 s prije kretanja; u ručnom načinu rada 2 s. |
| 5 ON | Zatvaranje nakon aktiviranja fotocelije | Automatski način rada: nakon oslobađanja prolaza zatvaranje slijedi nakon 5 s. Poluautomatski način rada: aktiviranje FOTO tijekom zatvaranja pokreće naknadno automatsko zatvaranje nakon podešene stanke. |
| 6 ON | FOTO i tijekom otvaranja | Prekid snopa zaustavlja i otvaranje; u poluautomatskom/automatskom načinu rada kretanje se nastavlja nakon oslobađanja snopa. |
| 7 ON | Postupno pokretanje | Ublažava trzaj pri pokretanju. |
| 8 ON | Usporavanje | Pri podešavanju TL-a uzmite u obzir da usporavanje počinje približno 50–70 cm prije krajnjeg prekidača. Smanjuje se i okretni moment motora; pri velikom otporu vrata se mogu zaustaviti. |
| 9 ON | Kočnica | Kočenje na kraju kretanja: najprije blago, zatim intenzivnije. |
| 10 | Neupotrijebljeno | U ovoj izvedbi nema funkciju. |
| Trimer | Što podešava | Kako provjeriti |
|---|---|---|
| TL | Maksimalno vrijeme otvaranja/zatvaranja. Raspon prema uputama približno 2,5 do više od 40 s; s TLM-om produljenje približno od 40 do više od 80 s. | U poluautomatskom načinu izvedite potpuno otvaranje i zatvaranje. Ostavite rezervu od 2–3 s. Ako raspon nije dovoljan, upotrijebite produljenje TLM prema ploči. Pri usporavanju podesite vrijeme i prema njegovu početku. |
| TP | Vrijeme pauze prije automatskog zatvaranja. Približno 5 do više od 80 s. | Uključite automatski način rada, potpuno otvorite vrata i izmjerite stvarnu pauzu do početka zatvaranja. |
| F | Sila / moment motora. | Postavku potvrdite mjerenjem sila udara i sigurnosnim ispitivanjem. Povećanje F ne služi za prevladavanje mehaničkog kvara vrata. |
Ugrađeni prijamnik i daljinski upravljači
ROA37 ima ugrađeni višekodni prijamnik 433,92 MHz. Podržava obitelj O-Code/FloR/TTS, Flo ili Smilo. Prvi pohranjeni daljinski upravljač određuje obitelj ostalih daljinskih upravljača. FLO2RE iz kompleta pripada obitelji FloR. Programiranje obavljajte dok vrata miruju.
Način I – pohrana cijelog daljinskog upravljača
- Držite tipku RADIO/prijamnika dok se LED lampica ne upali (približno 4 s), zatim je otpustite.
- U roku od 10 s držite odabranu tipku na novom daljinskom upravljaču približno 3 s, dok prijamnik trima treptajima ne potvrdi pohranu.
- Sljedeći daljinski upravljač možete pohraniti na isti način u dodatnih 10 s; u protivnom pričekajte da način rada završi.
| Tipka u načinu I | Dodijeljena naredba |
|---|---|
| 1 | Korak po korak |
| 2 | ALT – zaustavljanje |
| 3 | Otvoriti |
| 4 | Zatvoriti |
Jedno- i dvotipkasti daljinski upravljači koriste samo odgovarajuće prve tipke. Kod TH1500 druga tipka nije automatski namijenjena otvaranju za pješake.
Način II – jedna naredba za odabranu tipku
| Broj pritisaka tipke RADIO | Naredba |
|---|---|
| 1 | Korak po korak |
| 2 | ALT – zaustavljanje |
| 3 | Otvoriti |
| 4 | Zatvoriti |
Kratko pritisnite RADIO onoliko puta koliko je broj željene naredbe. LED lampica ponovit će isti broj treptaja. U roku od 10 s držite odabranu tipku daljinskog upravljača približno 3 s, dok tri treptaja ne potvrde pohranu. Ponovite postupak za svaku sljedeću tipku.
Dodavanje daljinskog upravljača pomoću funkcionalnog daljinskog upravljača
U blizini prijamnika, na udaljenosti od približno 10–20 m, držite tipku novog daljinskog upravljača najmanje 5 s i otpustite je. Na starom daljinskom upravljaču pritisnite odgovarajuću tipku 3 puta; zatim jednom pritisnite tipku novog daljinskog upravljača. Novi daljinski upravljač preuzet će dodjelu starog. U načinu I možete upotrijebiti bilo koju tipku starog daljinskog upravljača, a u načinu II tipku kojoj je dodijeljena željena naredba. Napajanje ostavite uključeno samo na prijamniku koji želite programirati.
Nakon uključivanja LED lampica prijamnika označit će obitelj: 1 treptaj Flo, 2 treptaja O-Code/FloR/TTS, 3 treptaja Smilo; 5 treptaja označava praznu memoriju. Ako želite drugu obitelj, najprije morate izbrisati cijelu memoriju prijamnika prema sljedećem odjeljku.
Dijagnostika i uobičajeni kvarovi
| Simptom | Značenje / što provjeriti |
|---|---|
| U redu: približno 1 treptaj/s | Upravljački sustav radi i čeka naredbu. |
| U redu: brzo dvostruko treptanje | Promijenio se ulaz ili DIP prekidač. |
| U redu: vrlo brzo treptanje približno 3 s | Početno ispitivanje nakon uključivanja napajanja. |
| U redu: nepravilno treptanje | Ispitivanje ili interna provjera nije uspjela; provjerite napajanje i ožičenje, a ako se problem nastavi, obratite se servisu. |
| FOTO / ALT ne svijetli | Prekinut je sigurnosni krug NC. Provjerite fotoćelije, kontakte i ožičenje. |
| FCA / FCC | Kad se aktivira odgovarajući krajnji prekidač, njegova LED lampica se gasi. Ako je funkcija obrnuta, provjerite smjer i priključak. |
| Vrata se zaustavljaju pri usporavanju | Moguć je velik otpor ili pad momenta pri usporavanju. Najprije provjerite mehaniku, a zatim postavku TL/DIP 8. |
Ako motor ne reagira, najprije provjerite napajanje, osigurače, stanje sigurnosnih ulaza i naredbu. Ako se vrata kreću u suprotnom smjeru, ispravite smjer prema navedenom postupku. U slučaju neuobičajene buke, oštećenja ili trzanja prekinite uporabu; nemojte povećavati silu kao zamjenu za popravak.
Brisanje memorije
Tipka prijamnika briše njegovu radijsku memoriju, ali ne i mehaničke postavke DIP prekidača i trimera. Dok vrata miruju, držite tipku: nakon približno 4 s LED lampica će zasvijetliti, nakon još 4 s ugasit će se, a nakon dodatnih približno 4 s počet će treptati.
| Otpuštanje tipke | Rezultat |
|---|---|
| Točno tijekom 3. treptaja | Brisanje svih pohranjenih daljinskih upravljača. |
| Točno tijekom 5. treptaja | Brisanje cijele memorije prijamnika, uključujući postavke i obitelj kodova. |
Nakon potpunog brisanja prvi novi daljinski upravljač ponovno određuje obitelj kodova. Način rada i vrijeme rada provjerite zasebno.
Redovita kontrola i održavanje
Stručno održavanje obavite najkasnije svakih 6 mjeseci. U slučaju intenzivne uporabe ili zahtjevnih uvjeta, servisnim planom prilagodite interval.
- Nakon isključivanja električnog napajanja provjerite pričvršćenja, koroziju, kabele i prodor vode.
- Provjerite istrošenost zupčanika, letve, vodilice i graničnika, njihovu zračnost i ručno kretanje.
- Očistite fotoćelije i provjerite deblokiranje. Nakon ponovnog uključivanja ispitajte sve sigurnosne elemente, zaustavljanje i sile.
- Sačuvajte servisnu evidenciju i upute. Ne ulazite u prolaz dok se vrata kreću; daljinske upravljače i fiksne upravljačke elemente držite izvan dohvata djece.
Tehnički podaci NICE TH1500
| Napajanje / motor | 230 V AC, 50 Hz / jednofazni asinkroni motor |
|---|---|
| Priključna snaga prema uputama | 350 W, vršno 500 W |
| Struja / kondenzator | 1,6 A / 14 µF |
| Nazivni okretni moment | 12 Nm (360 N prema uputama) |
| Maksimalni moment starije izvedbe | 35 Nm prema priloženim uputama na češkom jeziku; pri zamjeni provjerite konkretnu izvedbu |
| Nazivna brzina | 0,16 m/s |
| Maks. masa / duljina krila | 1 500 kg / 12 m |
| Radni ciklusi | 15 ciklusa/h za krilo duljine 6 m; maks. 5 uzastopnih ciklusa |
| Stupanj zaštite / električna klasa | IP44 / I – zaštitno uzemljenje |
| Toplinska zaštita | 140 °C |
| Temperatura | −20 do +50 °C |
| Zupčasta letva | Modul 4 |
| Pomoćni izlaz | 24 V AC ±25 %, ukupno maks. 150 mA |
| Signalna svjetiljka | 230 V AC, maks. 40 W |
| Masa pogona | 11,5 kg |
| Radio | 433,92 MHz, integrirano u ROA37 |
Dimenzije i prostor za montažu

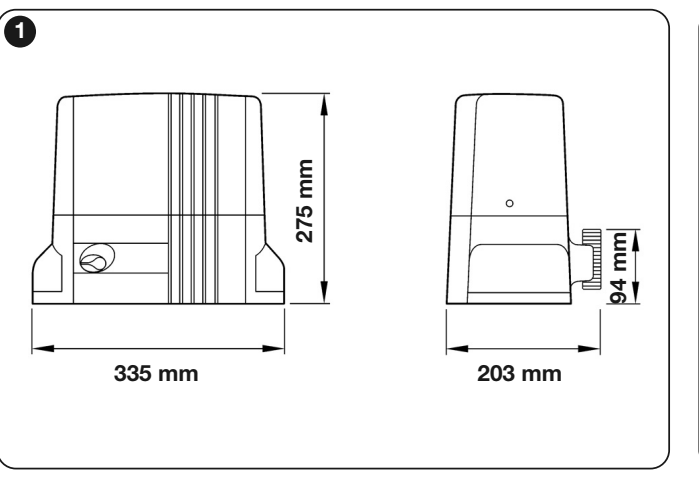

Montažni crtež TH1500 prikazuje tlocrt dimenzija 335 × 203 mm i ukupnu visinu od 275 mm. Pri odabiru mjesta ostavite dovoljno prostora za otvaranje poklopca, pristup ključu i sigurno rukovanje mehanizmom za deblokiranje.
Pri odabiru kompleta pomoći ćemo Vam putem kontakta. Navedite duljinu i masu vrata, očekivani broj ciklusa, a pri zamjeni i fotografiju natpisne pločice i upravljačke ploče.
