Opis proizvoda Komplet pogona za klizna vrata do 400 kg CAME BXL04AGS, 801MS-0140 (D)
Pogon CAME BXL04AGS namijenjen je za klizne kapije mase do 400 kg i širine prolaza do 10 m. Ima elektromehanički prekidač za zaustavljanje. Pogon je nepovratan. Detaljne tehničke značajke ». Priručnik za preuzimanje ».
BXL04AGS s upravljačkom pločom ZN6 je pogon za klizno krilo s motorom od 24 V DC i mehaničkim graničnim prekidačima. Mrežni priključak je 230 V AC. Težinu, duljinu i otpor vrata procjenjujte zajedno; pogon nije rješenje za krilo koje se teško pomiče ili je oštećeno.
Montažu, priključivanje na mrežu i puštanje u rad mora obaviti kvalificirani tehničar. Prije zahvata isključite mrežno napajanje i eventualne baterije. Enkoder i fotoćelije ne zamjenjuju čvrste graničnike, zaštitu opasnih mjesta i provjeru sila na montiranim vratima.
Prije programiranja provjerite upravljačku ploču. Sljedeće postavke vrijede za ZN6 s pet DIP-prekidača, tri trimera i tipkom P1. Ako je u pogonu druga ploča ili zaslon, nemojte upotrebljavati ove kombinacije DIP-prekidača.
Komplet CAME BXL04AGS
Komplet sadrži pogon s motorom od 24 V, daljinski upravljač, fotoćelije, radijski prijamnik i signalnu svjetiljku. Ostale elemente, osobito zupčastu letvu i dodatno upravljanje, odaberite prema konkretnim vratima. Prije priključivanja provjerite oznake upravljačke jedinice i isporučenih komponenti.
| Svojstvo | CAME BXL04AGS |
|---|---|
| Komplet |  BXL04AGS / 801MS-0140 (D) |
| Maks. krilo | 400 kg / 10 m |
| Motor / snaga | 24 V DC / 150 W |
| Upravljanje opisano u ovom priručniku | ZN6: DIP, P1, trimeri |
| Rad | Radni ciklus 50 % |
| Radijska memorija | 25 korisnika |
Kompatibilni pribor
| Što | Zašto | Tip |
|---|---|---|
| Fotoćelije | Nadzor prolaza; odabrati reakciju sigurnosnog ulaza. | CAME DIR10, 12/24 V AC/DC, domet 10 m; priključivanje i testiranje. |
| Signalna svjetiljka | Signalizacija kretanja vrata. | CAME KLED24, 24 V AC/DC, 2 W; stezaljke signalne svjetiljke. |
| Prijamnik | Radijsko upravljanje s odgovarajućim kodiranjem. | AF43S, 433,92 MHz, utična kartica AF; uparivanje na ploči. |
| Daljinski upravljač | Dodatni odašiljač za kompatibilni sustav s fiksnim kodom. | TOP-432EE, 433,92 MHz; provjeriti karticu AF i postavljeno kodiranje. |
| Zupčasta letva | Prijenos kretanja na krilo. | Zupčaste letve, modul 4; montaža i zazor. |
| Tipkalo / ključni prekidač | Lokalna naredba ili STOP. | Prekidači i upravljački elementi; beznaponski NO za naredbu, NC za STOP. Stezaljke. |
Montaža pogona
Kad je pogon deblokiran, vrata se moraju lako pomicati cijelom putanjom, bez nagiba, oštećenih kotača ili opasnosti od iskakanja iz vodilice. Provjerite čvrste mehaničke graničnike u otvorenom i zatvorenom položaju, stabilnost podloge i zaštitu mjesta na kojima bi krilo moglo nekoga prignječiti. U prostoru pogona ne smije se zadržavati voda niti ga smije izravno prskati mlaz vode.

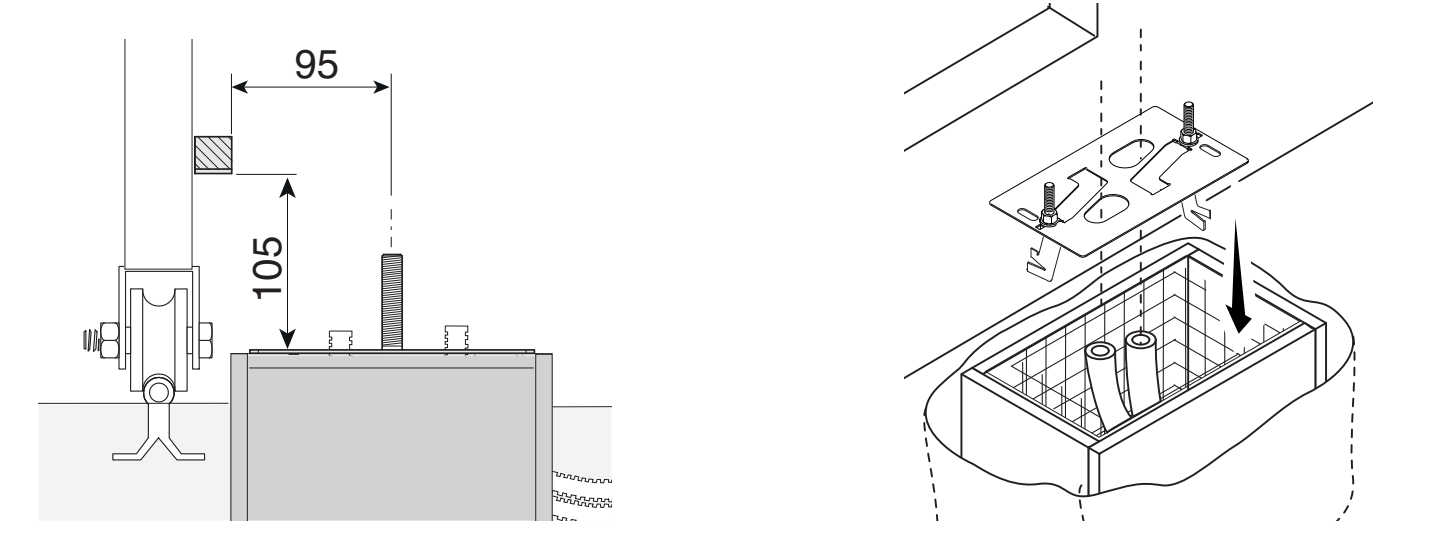

Temelj i sidrena ploča

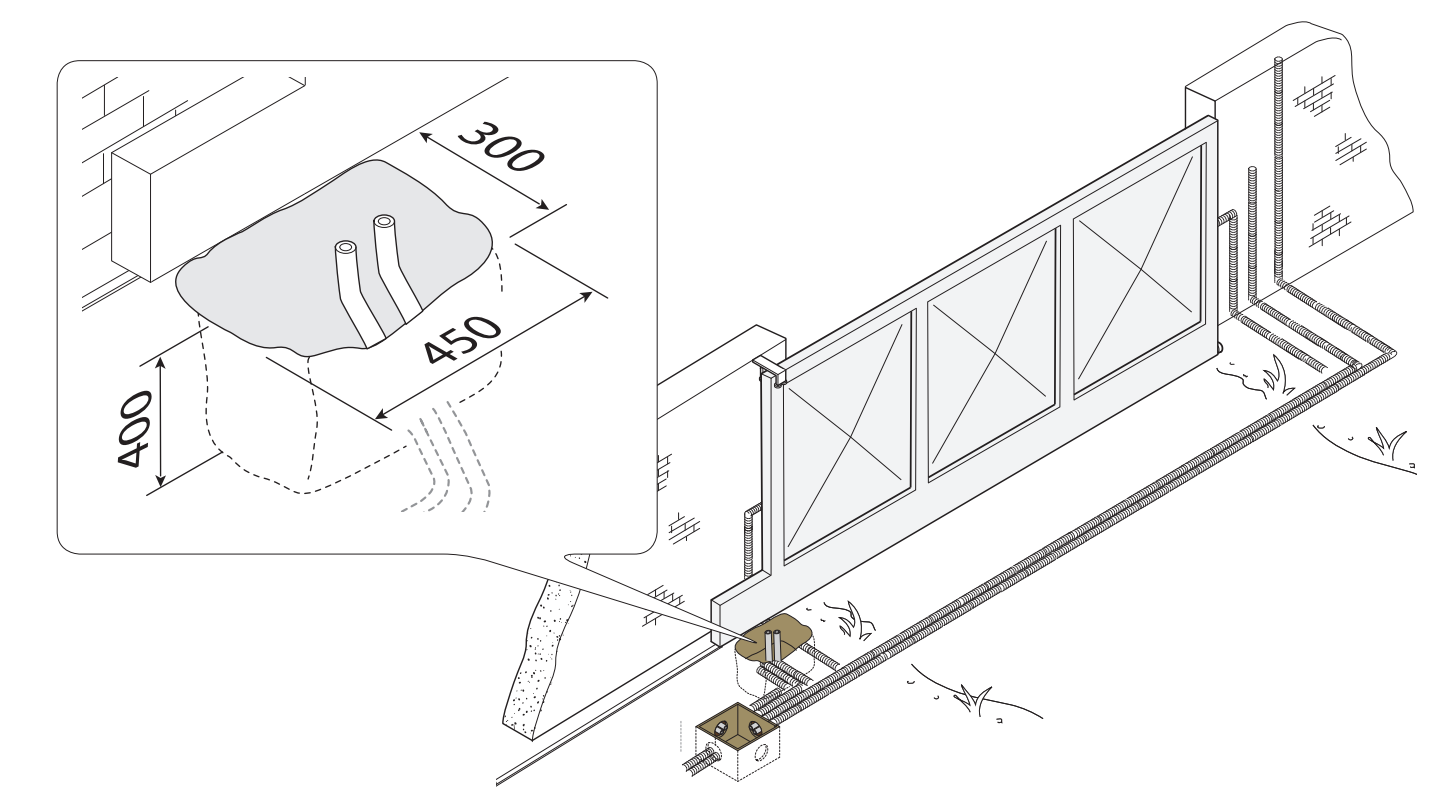

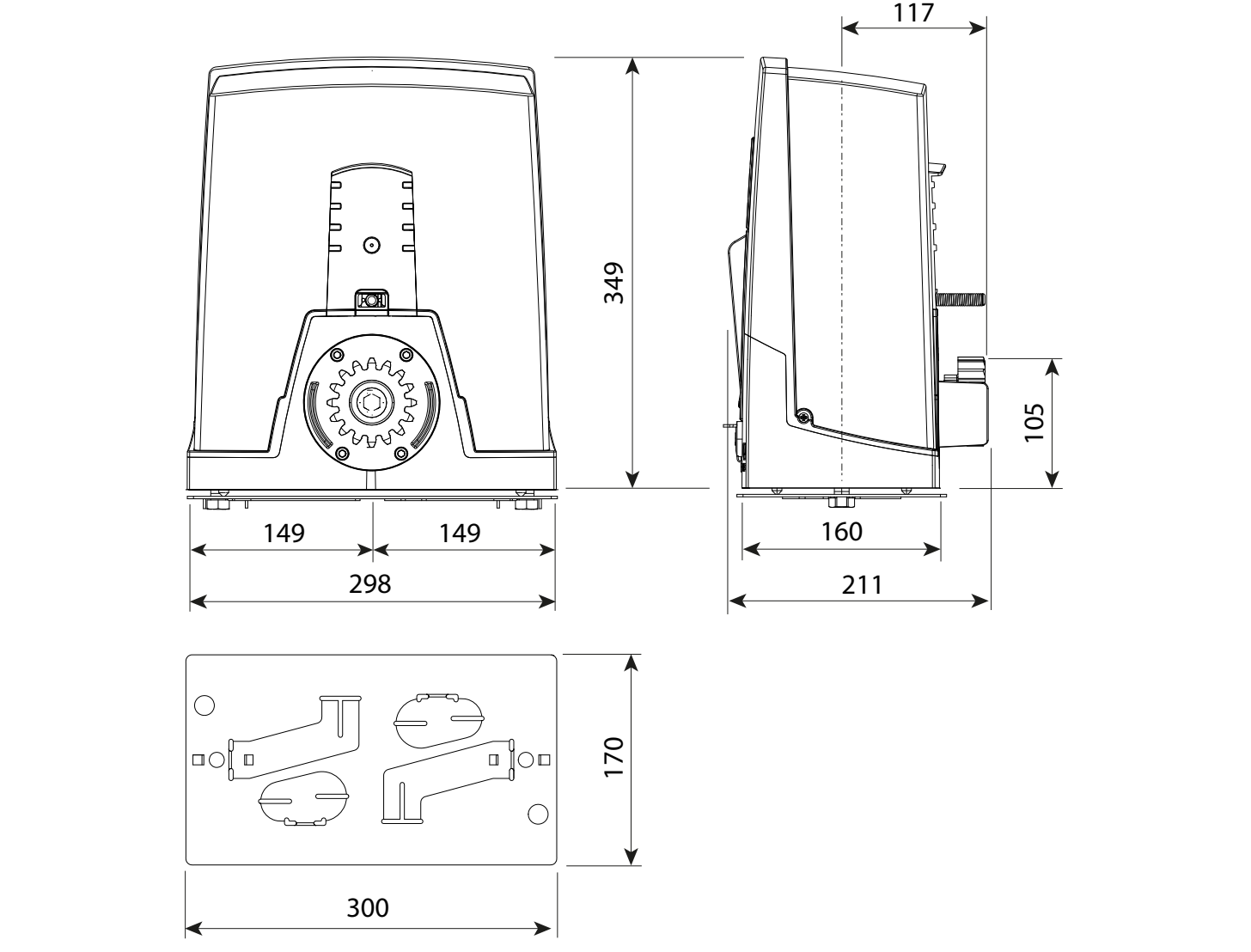

Primjer izvedbe temelja: iskop 450 × 300 mm i dubina 400 mm. Dimenzije temelja prilagodite tlu i konkretnim vratima. Oplata viri 50 mm iznad tla; upotrijebite armaturu i sidra M12. Za dovod do pogona preporučuje se zaštitna cijev Ø 40 mm, a za pribor Ø 25 mm.
Sidrenu ploču postavite vodoravno, kabele provucite kroz njezine otvore, a navojne dijelove sidara ostavite iznad površine. Ostavite beton da se stvrdnjava najmanje 24 sata. Položaj ploče u odnosu na zupčastu letvu odredite prema nacrtu s dimenzijama; visina zupčanika razlikuje se kod ova dva pogona.
Postavljanje i namještanje visine

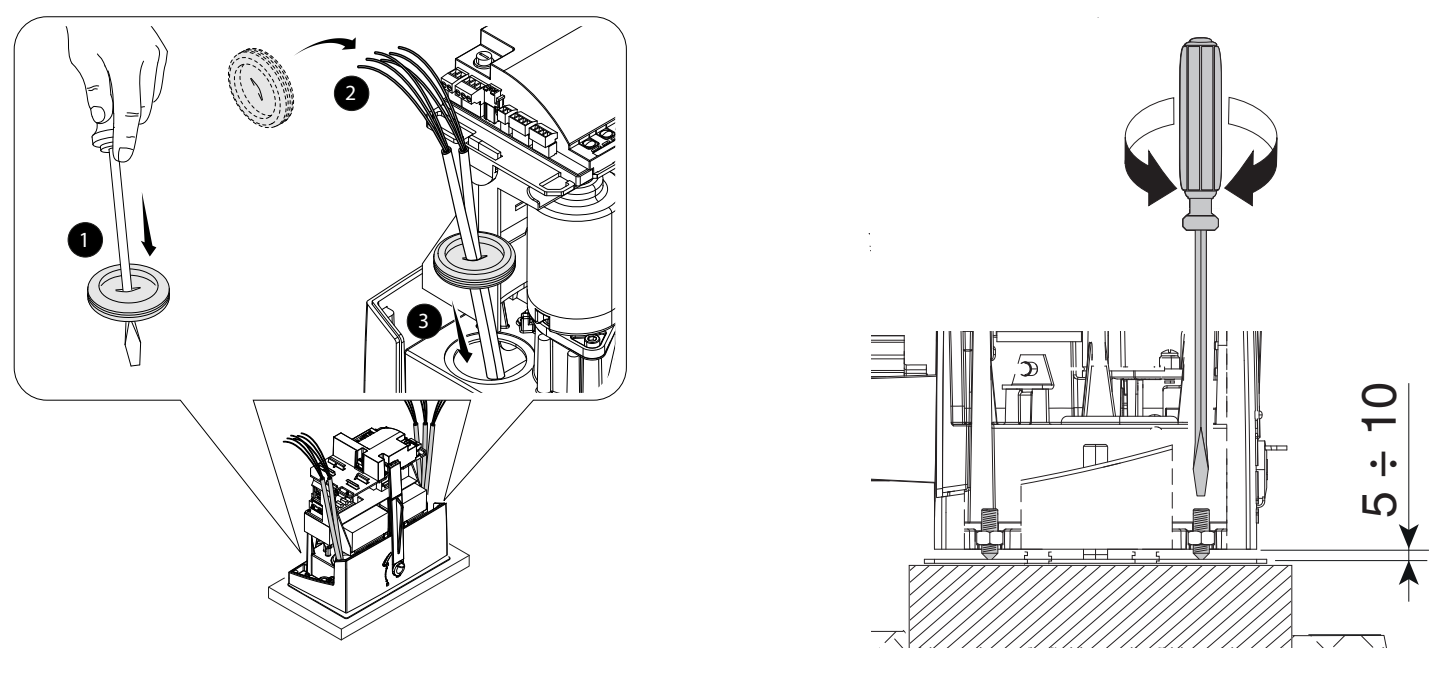

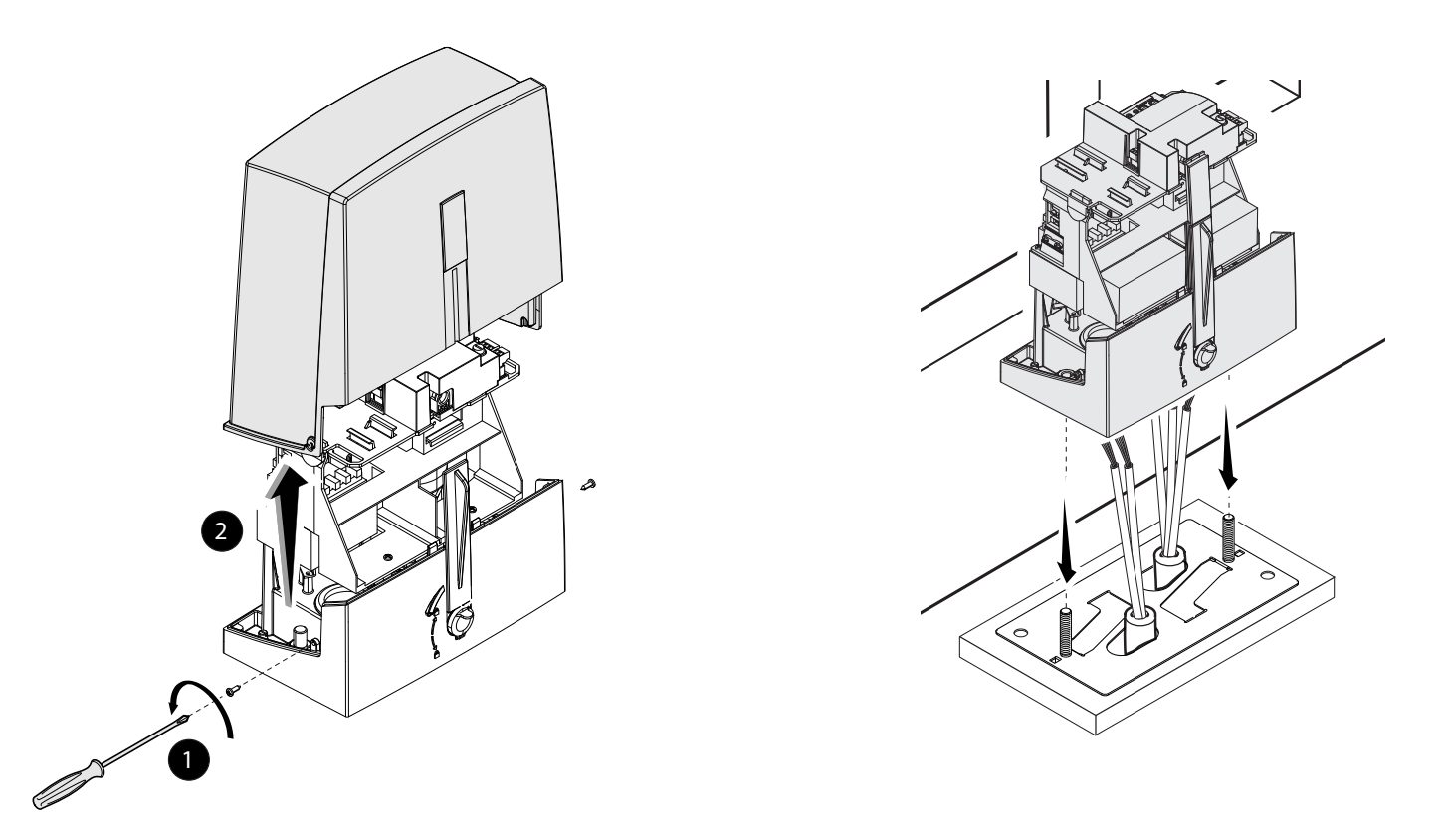

Skinite poklopac i postavite pogon na ploču. Kabeli moraju prolaziti donjim dijelom kućišta i kroz pravilno postavljene uvodnice. Tijekom namještanja podignite pogon navojnim nožicama za 5–10 mm, kako bi ostalo prostora za namještanje zahvata.

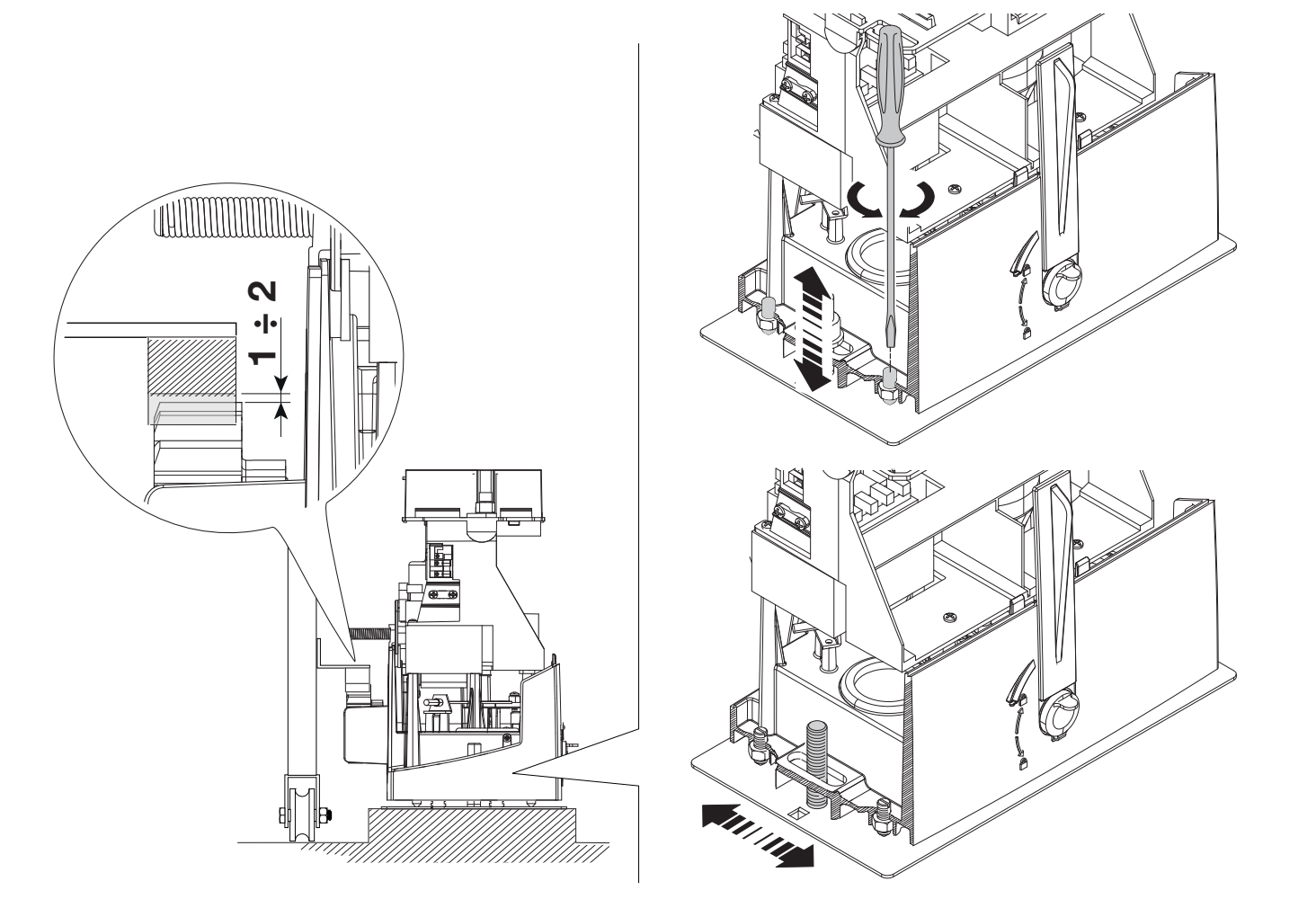

Zupčasta letva i zazor zahvata

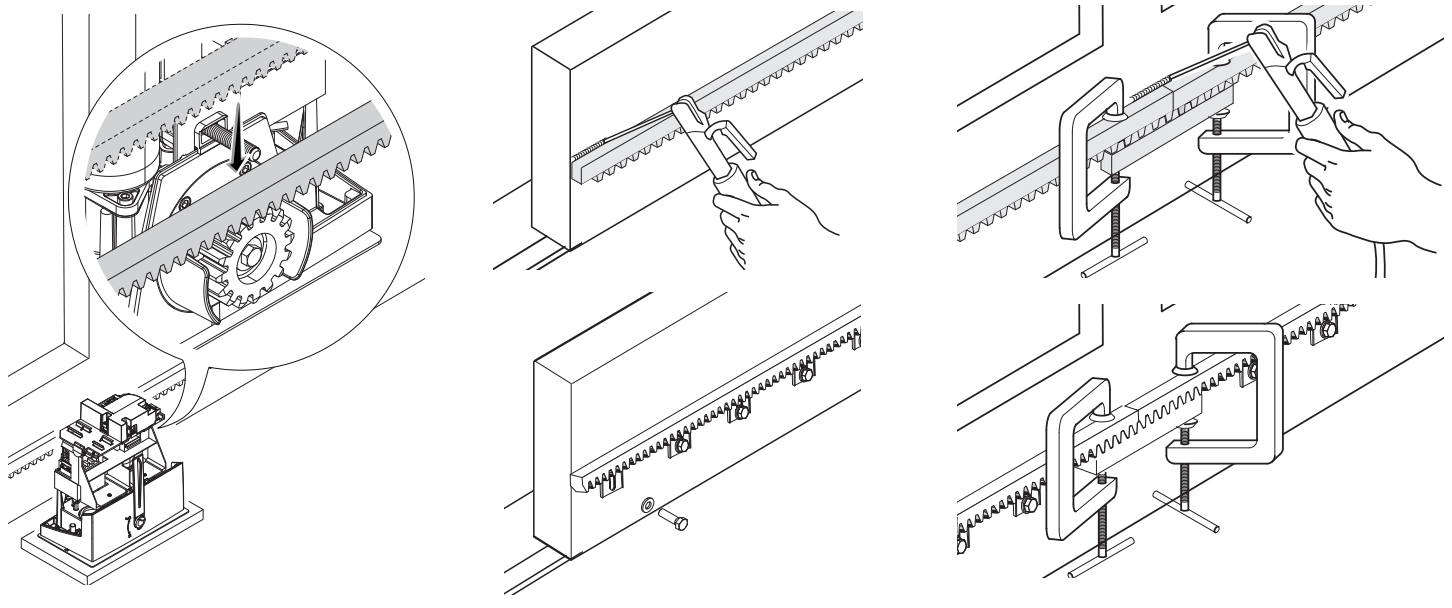

Deblokirajte pogon i pričvrstite zupčastu letvu dok ručno pomičete krilo. Pri spajanju dijelova pod spoj postavite pomoćni komad zupčaste letve kako bi zubi glatko nalijegali jedan na drugi. Nakon montaže namjestite okomit i vodoravan položaj pogona.
Između zupčaste letve i zupčanika ostavite zazor od 1–2 mm. Težina vrata ne smije opterećivati pogon. Ručno prođite cijelu putanju, provjerite zahvat i spojeve zupčaste letve, a tek zatim zategnite matice i podloške na sidrima.
Mehanički granični prekidači

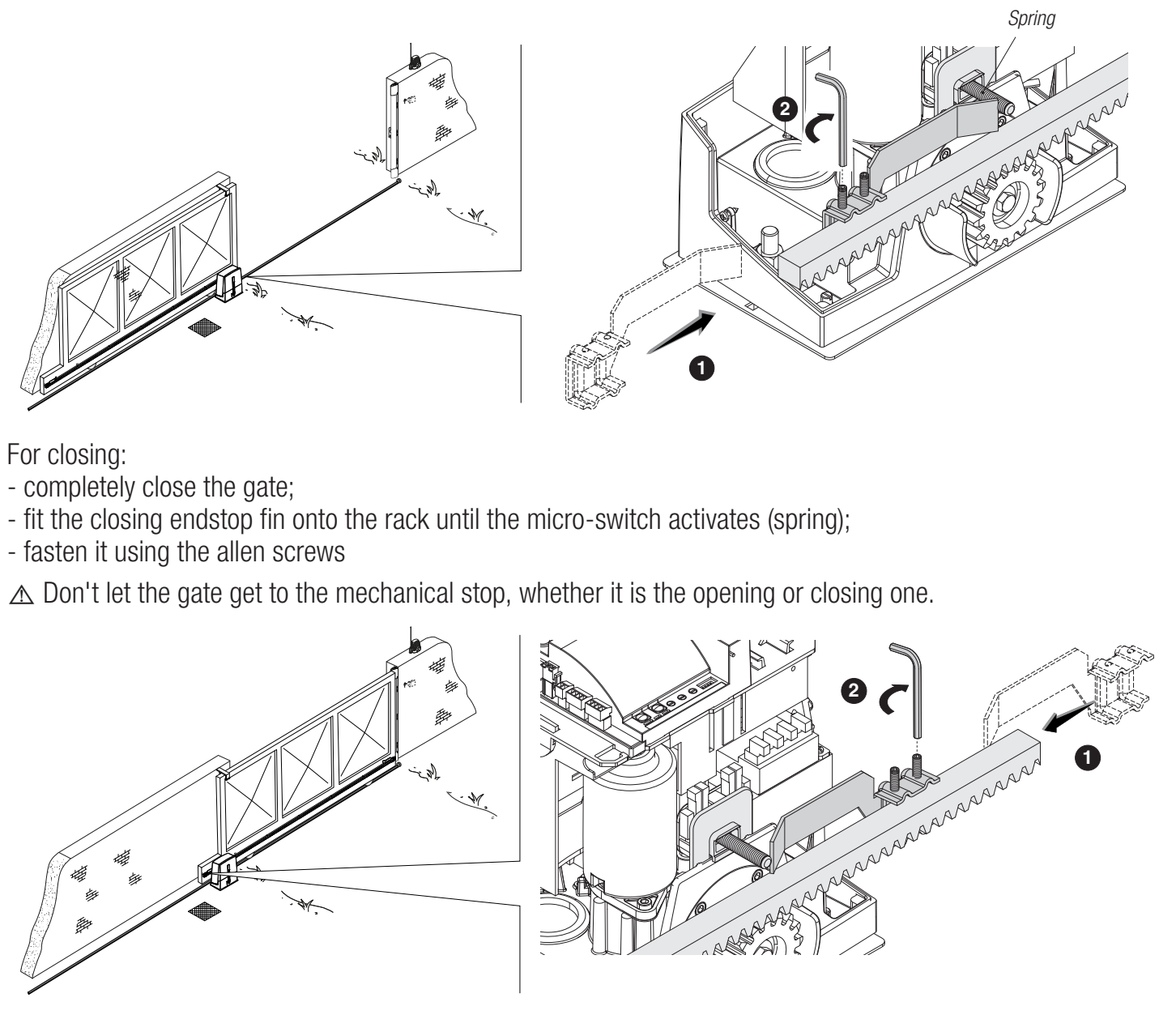

Ručno pomaknite krilo u otvoreni položaj. Na zupčastu letvu pričvrstite granični element za otvaranje tako da njegov okidač pouzdano aktivira opružni mikroprekidač. Na isti način namjestite granični element za zatvaranje. Čvrsto pričvrstite granične elemente; mehanički graničnik vrata i aktivacijski granični element pogona imaju različite funkcije.
Namjestite isključivanje tako da pogon tijekom uobičajenog otvaranja ili zatvaranja ne pritišće krilo uz čvrsti mehanički graničnik.
Ožičenje
| Priključak | Kabel / uvjet |
|---|---|
| Mreža 230 V AC, L/N/PE | 3G × 1,5 mm² za duljinu do 20 m; 3G × 2,5 mm² za 20–30 m. |
| Signalna svjetiljka / naredba | 2 × 0,5 mm²; presjek provjeriti prema konkretnoj potrošnji i duljini. |
| Fotocelije DIR10 | TX: 2 × 0,5 mm²; RX: 4 × 0,5 mm² prema sinkroniziranoj shemi DIR. Spojite i TX međuspoj te kontakt NC. |
| Antena | RG58; preporučena duljina do 5 m. |
Broj vodiča mora obuhvatiti cijelu odabranu shemu. Kod dulje trase, paralelnih potrošača ili druge dodatne opreme tehničar mora ponovno izračunati presjek prema struji i padu napona. Zaštitite kabele od oštećenja i kontakta s motorom ili transformatorom; mrežni dovod i niskonaponske krugove vodite odgovarajuće odvojeno.

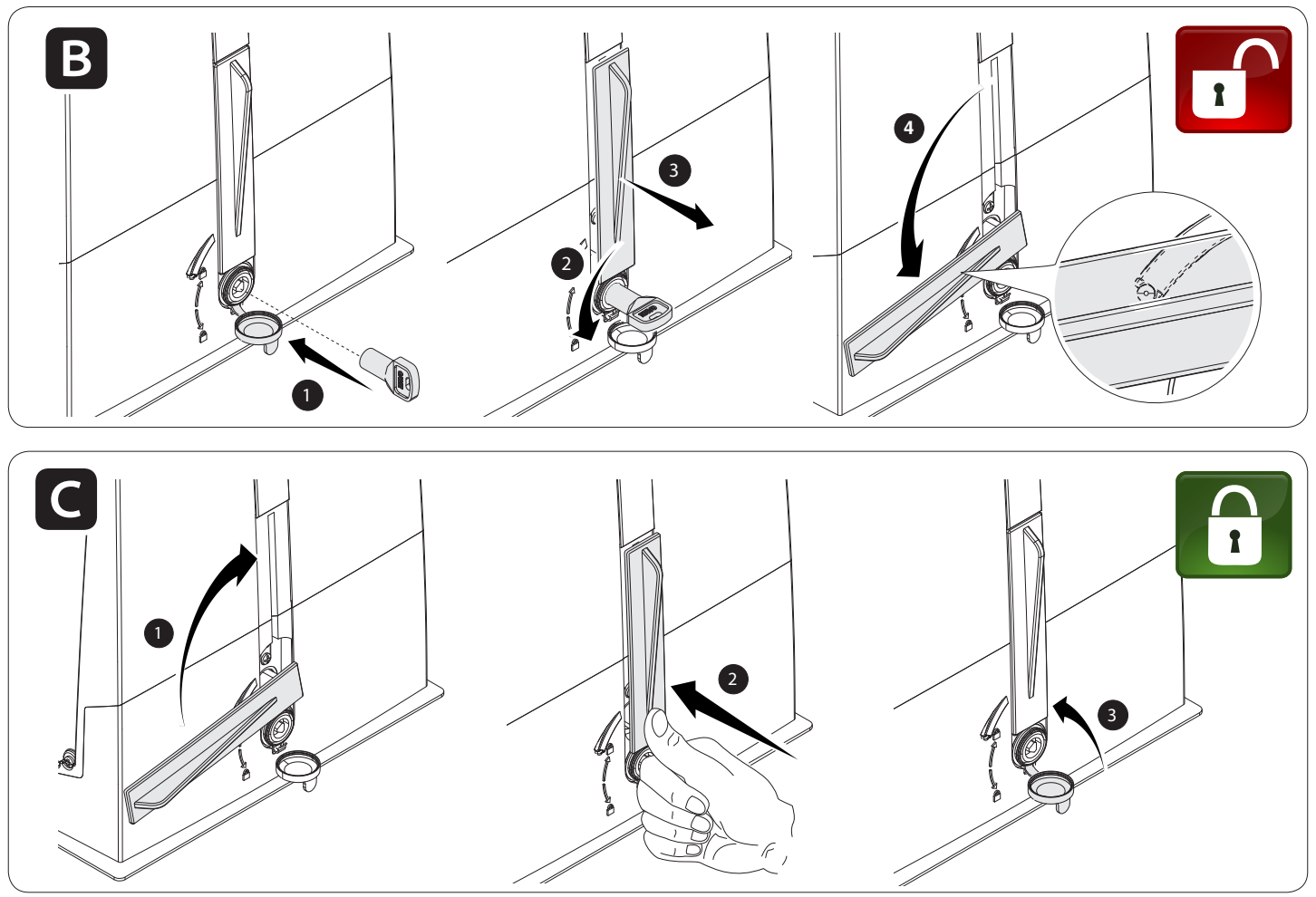

Ručno deblokiranje u slučaju nestanka napajanja
Prije ručnog pomicanja isključite napajanje i osigurajte krilo. Deblokiranje oštećenih ili neuravnoteženih vrata može izazvati nekontrolirano pomicanje.
- Umetnite ključ u bravu i okrenite ga u smjeru kazaljke na satu.
- Povucite i otvorite polugu za deblokiranje kao što je prikazano na slici.
- Rukom pomičite vrata kontrolirano, bez osoba u putanji.
- Pri ponovnom zaključavanju vratite polugu u početni položaj i zaključajte mehanizam. Prije davanja naredbe motoru provjerite je li pogon blokiran.
Orijentacija na upravljačkoj ploči ZN6

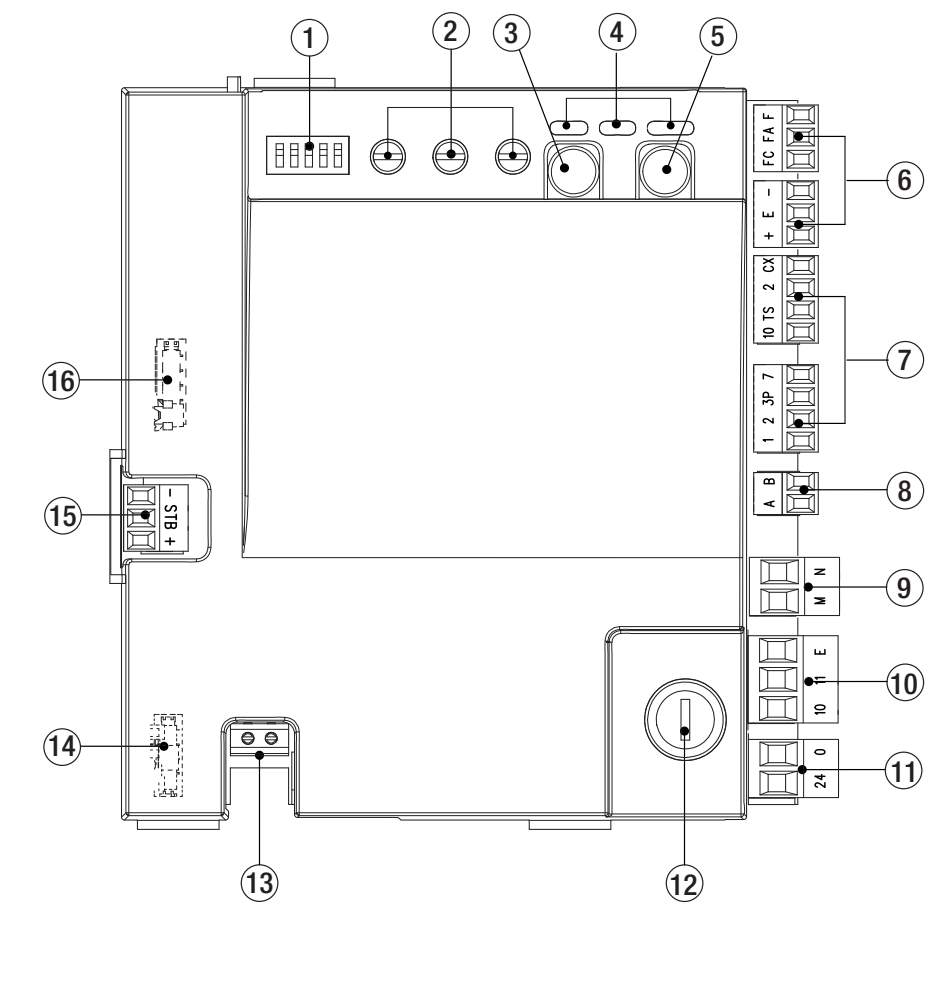

ZN6 ima pet DIP-prekidača, trimere A.C.T., SP.SLOW i SENS., programski gumb P1 i naredbeni gumb 7. LED indikatori prate napajanje, naredbe i sigurnosne ulaze. Za radio je potrebna utična kartica u konektoru AF; R800 se upotrebljava za kompatibilnu kodnu tipkovnicu.

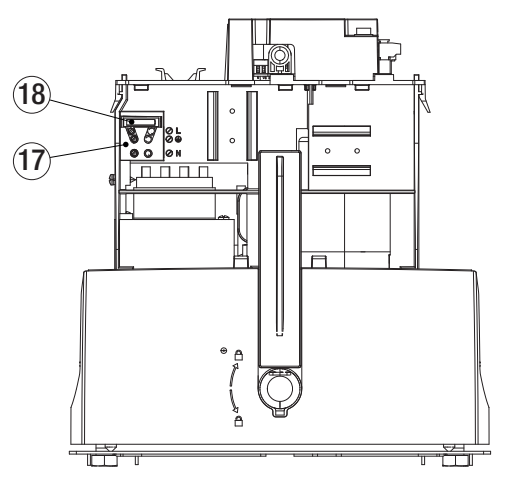

| Broj slike | Element |
|---|---|
| 1 / 2 / 3 | DIP-prekidači / trimeri / P1 |
| 4 / 5 | LED / naredbeni gumb 7 |
| 6 / 7 / 8 | Enkoder i krajnji prekidači / naredbe i sigurnosni uređaji / tipkovnica A–B |
| 9 / 10 / 11 | Motor M–N / dodatna oprema / unutarnji dovod ploče |
| 12 / 13 / 14 | Osigurač dodatne opreme / antena / AF |
| 15 / 16 | RGP1 / R800 |
| 17 / 18 | Mrežna priključna stezaljka / mrežni osigurač |

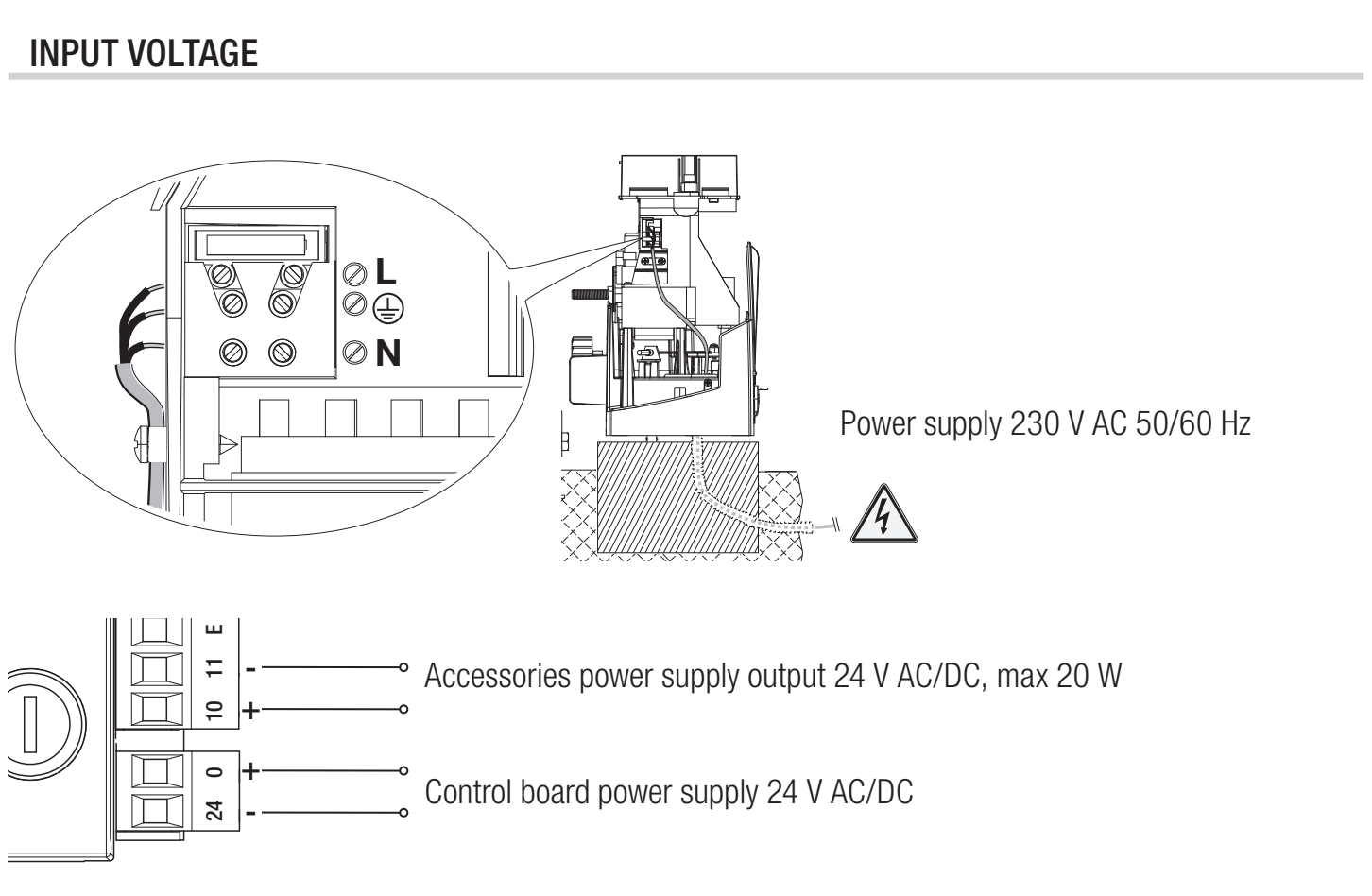

Stezaljke i napajanje ZN6
| Stezaljke | Namjena / napon / polaritet |
|---|---|
| L / N / PE | Mreža 230 V AC, 50/60 Hz; spojite zaštitni vodič PE. AC bez +/−. |
| 10 / 11 | Dodatna oprema 24 V AC/DC, ukupno najviše 20 W. Kod DC-a: 10 = plus (+), 11 = minus (−); kod AC-a bez polariteta. |
| 10 / E | Izlaz za signalnu svjetiljku 24 V AC/DC, maks. 25 W; kod DC-a zajednički priključak 10 je pozitivan, a E je preklopni izlaz. To nije trajno napajanje dodatne opreme. |
| 24 / 0 | Unutarnji ulaz napajanja ploče 24 V AC/DC; ne spajati s izlazom za dodatnu opremu. Kod AC-a bez polariteta; kod DC-a je 0 = +, 24 = −. |

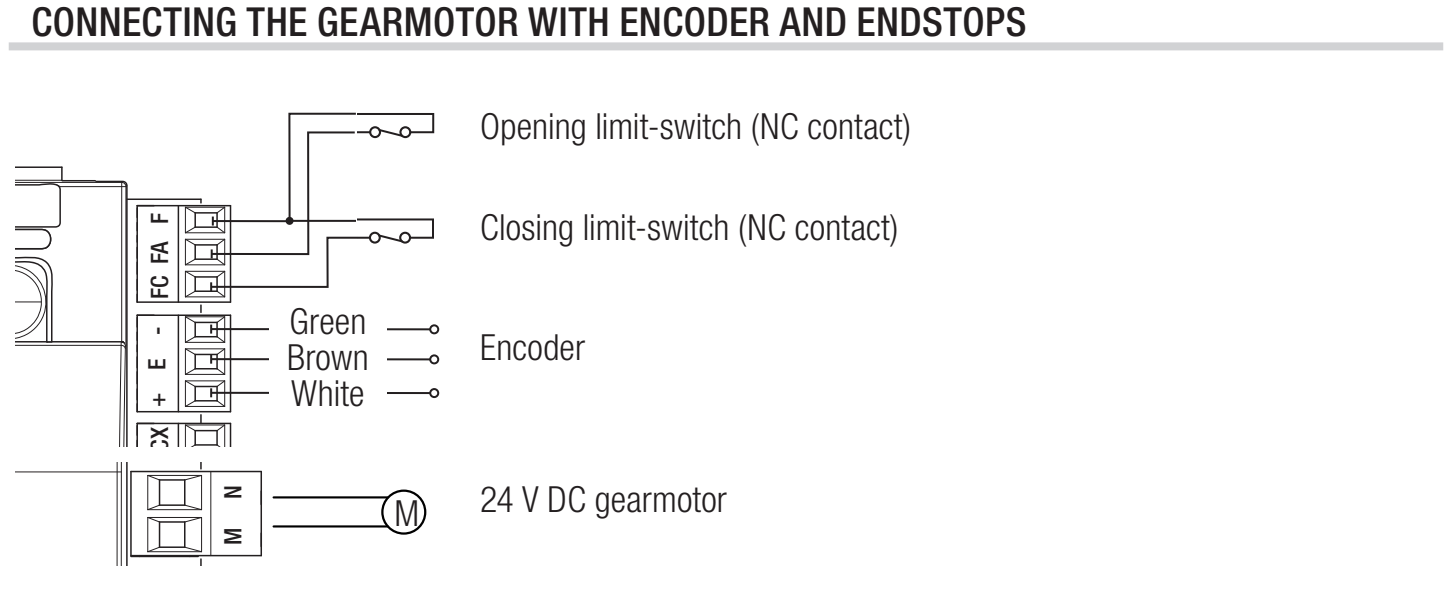

| M / N | Motor 24 V DC; spojiti prema izvornoj shemi. Nije mreža 230 V. |
| + / E / − | Enkoder: napajanje +/− i signal E; nije izlaz za dodatnu opremu. |
| F / FA, F / FC | Krajnji prekidači: FA otvaranje, FC zatvaranje, F zajednički; NC kontakti bez polariteta. |

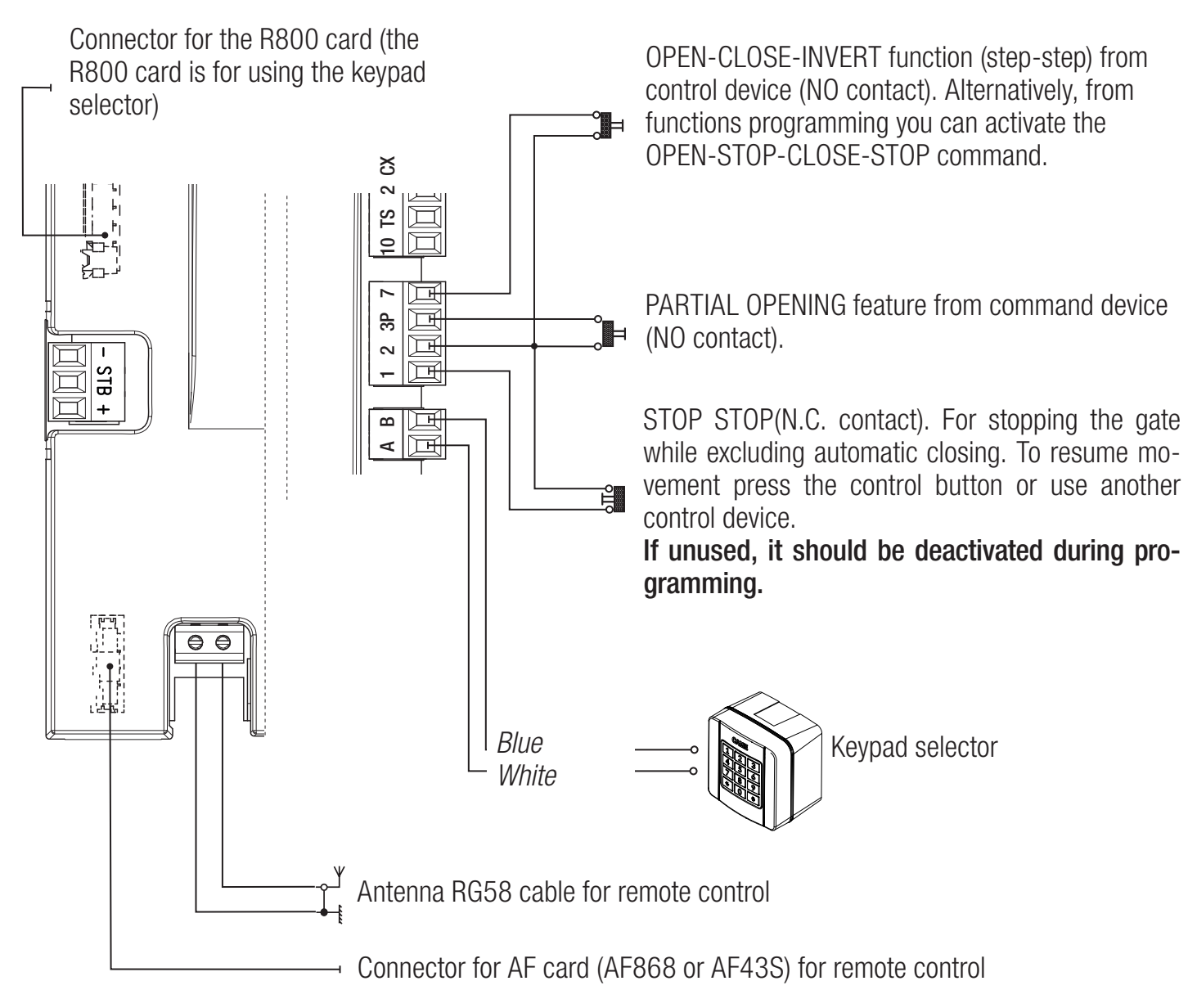

Naredbe, STOP i tipkovnica
| Stezaljke | Kontakt / djelovanje |
|---|---|
| 1–2 | NC STOP. Tvornički aktivan; ako STOP nije spojen, deaktivirati putem DIP-prekidača 2,3. Kontakt bez polariteta. |
| 2–7 | NO naredba, tvornička postavka: otvaranje – zatvaranje – promjena smjera. Bez polariteta; ne priključivati vanjsko napajanje. |
| 2–3P | NO djelomično otvaranje; u režimu zadržavanja otvaranje. Bez polariteta. |
| 2–CX | NC sigurnosni kontakt; aktivirati i odabrati C1/C4. |
| 10–TS | Napojni priključak za testiranu granu fotocelija, prema konkretnoj shemi. |
| A–B | Kompatibilna tipkovnica s karticom R800, a ne priključci motora. |
| Antena / AF | RG58 / utična radiokartica. Umetati samo kada su mrežno i baterijsko napajanje isključeni. |

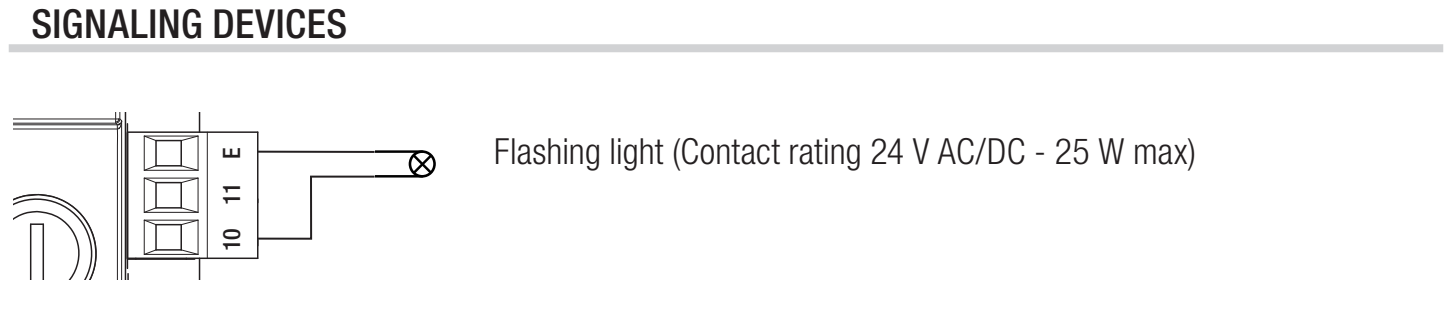

Signalna svjetiljka 24 V
KLED24 spojite na 10–E. Napaja se naponom 24 V AC/DC, a potrošnja mu je 2 W. Kod AC-a nema istosmjernog polariteta napajanja; kod DC-a na ploči je 10 pozitivni pol, a E preklopni izlaz. KLED24 nema zasebno označene +/− priključke za napajanje. Signalna svjetiljka 230 V ne smije se spajati na ovaj izlaz.
Fotocelije i sigurnosni test

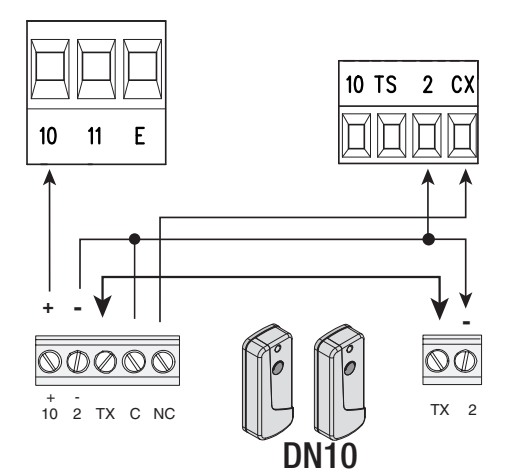

CAME DIR10 sastoji se od odašiljača TX i prijamnika RX s dometom od 10 m. Postavite premosnik prijamnika na 24 V. Potrošnja para iznosi 60 mA pri 24 V AC. RX ima napajanje označeno 10 (+), 2 (−); TX ima TX (+), 2 (−). Kod izmjeničnog napajanja ne primjenjuje se istosmjerni polaritet. Priključak TX dio je sinkronizacije; nemojte izostaviti njegovo povezivanje.
| Priključnica fotoćelije | Uobičajeno spajanje | Spajanje s testom |
|---|---|---|
| RX 10 (+) | Ploča 10 | Ploča 10 |
| RX 2 (−) i RX C | Ploča 2 | Ploča 2 |
| RX TX ↔ TX TX (+) | Povežite TX između prijamnika i odašiljača | Isto povezivanje |
| TX 2 (−) | Ploča 2 | Ploča TS |
| RX NC | Ploča CX | Ploča CX |
Kontakt C–NC je sigurnosni kontakt bez napona. Nema plus ni minus. Spajanje napajanja i kontakta dva su različita strujna kruga. Kod DC-a 10 je pozitivni pol; negativni priključak RX 2 u ovoj je konkretnoj shemi spojen na zajedničku stezaljku 2 ploče. Nemojte zamijeniti stezaljku 2 s priključkom napajanja 11.
Aktivirajte priključeni ulaz CX putem DIP 4. Za zaštitu pri zatvaranju ostavite reakciju C1; putem DIP 1,4 odabire se C4. C1 ponovno otvara vrata ako se zraka prekine tijekom zatvaranja; C4 zaustavlja kretanje i nastavlja nakon uklanjanja prepreke.
Izvorne sheme ZN6 u nastavku prikazuju sinkronizirane fotoćelije DN10. Gornji raspored priključaka DIR10 temelji se i na njegovoj vlastitoj shemi spajanja. Nemojte upotrebljavati ovaj raspored za fotoćelije s drugim oznakama ili drugim sučeljem.

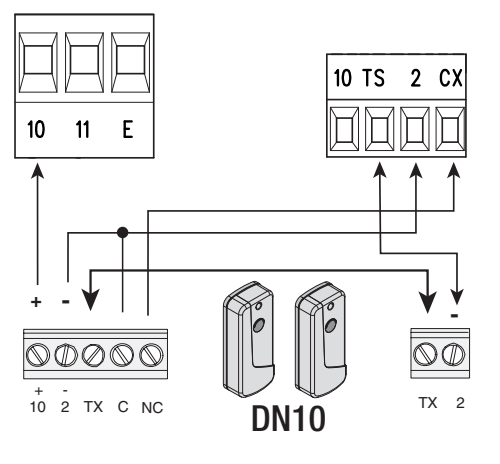

Spajanje testiranja putem TS-a
Tijekom testiranja TX 2 premješta se na TS, dok RX 2 i RX C ostaju na stezaljci 2 ploče. Povezivanje TX-a između odašiljača i prijamnika ostaje nepromijenjeno. Najprije promijenite spajanje dok je napajanje isključeno, a tek zatim aktivirajte testiranje.
Aktivirajte testiranje putem DIP 2,4 i P1; ulaz CX mora biti uključen. Ako testiranje ne uspije, ploča neće izvršiti naredbu. Nakon podešavanja vratite sve DIP prekidače u položaj OFF.
Nakon spajanja provjerite prekidanje zrake tijekom odgovarajućeg kretanja i njezino ponovno oslobađanje. Nemojte trajno premostiti sigurnosni ulaz kao rješenje kvara.
Prvo pokretanje ZN6
- Provjerite mehaniku, zazor zupčaste letve, fiksne i preklopne graničnike, učvršćenost pogona i sve priključene zaštitne uređaje.
- Uključite napajanje i provjerite LED PWR. Postupno podesite smjer pomicanja, STOP i učenje hoda.
- Aktivirajte priključeni CX, podesite njegovu reakciju i eventualno testiranje fotoćelija. Ako se CX ne upotrebljava, ostavite ga isključenim.
- Podesite i pohranite trimere, eventualnu automatiku i djelomično otvaranje.
- Uparite daljinske upravljače. Provjerite cijeli ciklus, STOP, fotoćelije, usporavanje, krajnje položaje, signalnu lampu i ponašanje nakon prekida napajanja.
Automatsko učenje cijelog hoda
Preduvjeti: ispravan smjer i STOP, aktivan enkoder, slobodan hod i pravilno podešeni krajnji prekidači. Nakon ručnog pomicanja pogon se mora ponovno učvrstiti. Tehničar mora nadzirati cijelo kretanje; tijekom učenja ne ulazite u prostor vrata.
- Dok je pogon zaustavljen, postavite DIP 1,2,3,5 u položaj ON; DIP 4 ostaje u položaju OFF.
- Pritisnite P1. Vrata će izvesti niz kretanja kako bi odredila točke usporavanja.
- Tijekom učenja crvena LED treperi. Uspješan završetak potvrđuje se zvukom u trajanju od 1 s; neuspjeh brzim treperenjem i 4 zvučna signala.
- P1 može prekinuti učenje. Po završetku vratite svih pet DIP prekidača u položaj OFF.
- Provjerite cijeli ciklus otvaranja i zatvaranja te rad sigurnosnih elemenata. U slučaju pogreške najprije uklonite njezin uzrok, a tek potom ponovite učenje.
Učenje djelomičnog otvaranja
Nakon učenja cijelog hoda pomaknite vrata tipkom 7 na ploči u željeni djelomični položaj. Postavite DIP 4,5 u položaj ON i pritisnite P1. LED svijetli, a zvučni signal od 1 s potvrđuje pohranu. Brzo treperenje uz četiri zvučna signala znači da položaj nije dopušten. Zatim vratite DIP prekidače u položaj OFF i isprobajte naredbu 2–3P te automatiku djelomičnog položaja.
Programiranje DIP prekidačima i tipkom P1
DIP prekidačima odabire se funkcija koju pohranjujete tipkom P1. To nisu trajni radni prekidači. Za svako podešavanje postavite u položaj ON samo brojeve navedene u odgovarajućem retku; svi ostali moraju biti u položaju OFF. Programirajte samo dok je pogon zaustavljen. Nakon potvrde vratite svih pet DIP prekidača u položaj OFF.
Pri uobičajenom prebacivanju na aktivnu ili alternativnu funkciju LED svijetli i čuje se zvučni signal od 1 s; pri povratku na isključenu ili izvornu vrijednost LED treperi i čuju se dva zvučna signala. STOP, enkoder i automatika djelomičnog zaustavljanja tvornički su uključeni, pa ih prvi pritisak tipke P1 isključuje. Učenje, uparivanje, brisanje i resetiranje imaju vlastite potvrde navedene u tablici.

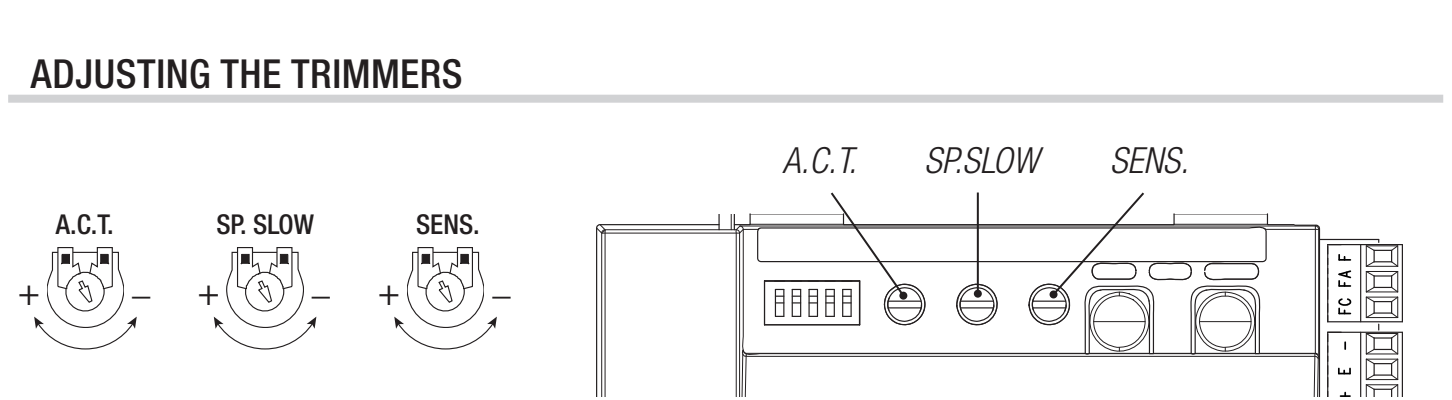

Trimeri i spremanje vrijednosti
| Trimer | Raspon / namjena |
|---|---|
| A.C.T. | Vrijeme čekanja do automatskog zatvaranja 1–120 s; automatiku aktivirajte zasebnom funkcijom. |
| SP.SLOW | Brzina usporavanja 30 % (−) do 60 % (+) maksimalne brzine. |
| SENS. | Osjetljivost detekcije prepreka: − najmanja, + najveća osjetljivost. Nakon promjene provjerite sile i zaštitu. |
Nakon podešavanja trimera spremite sve tri vrijednosti: Postavite DIP 2,3,4,5 na ON, pritisnite P1, pričekajte potvrdu LED-om i zvučnim signalom u trajanju od 1 s, a zatim sve DIP sklopke postavite na OFF. Bez ovog spremanja promjene će se izgubiti.
Uparivanje daljinskih upravljača
ZN6 pohranjuje najviše 25 korisnika. Za sustav 433,92 MHz s fiksnim kodom može se upotrijebiti AF43S i kompatibilni TOP-432EE. Karticu AF umetnite samo dok je napajanje isključeno. Sama ista frekvencija ne jamči kompatibilno kodiranje.
- Odaberite kombinaciju DIP sklopki za željenu naredbu: 1 = djelomično otvaranje; 2 = samo otvaranje; 1,2 = otvoriti–zatvoriti–promijeniti smjer; 3 = otvoriti–STOP–zatvoriti–STOP.
- Pritisnite P1. Nakon što LED počne treperiti, unutar 10 sekundi pritisnite odabranu tipku daljinskog upravljača.
- LED svijetli, a zvučni signal od 1 s potvrđuje spremanje. Već spremljeni daljinski upravljač signalizira se brzim treperenjem i 4 zvučna signala.
- Vratite sve DIP sklopke na OFF i provjerite dodijeljenu funkciju.
Brisanje daljinskih upravljača i vraćanje na zadane postavke
Brisanje svih korisnika: DIP 1,3 na ON, ostali na OFF; držite P1 pritisnutim 5 s. LED svijetli, a zvučni signal od 1 s potvrđuje brisanje. Zatim sve DIP sklopke postavite na OFF. Time se brišu svi pohranjeni daljinski upravljači.
Vraćanje parametara na zadane vrijednosti: svih pet DIP prekidača postaviti na ON i pritisnuti P1. LED treperi, čuju se dva zvučna signala; zatim svih pet DIP prekidača postaviti na OFF. Resetiranje ne briše korisničke parametre. Prije ponovnog pokretanja ponovno podesite i provjerite smjer, STOP, CX, učenje i sigurnosne funkcije.

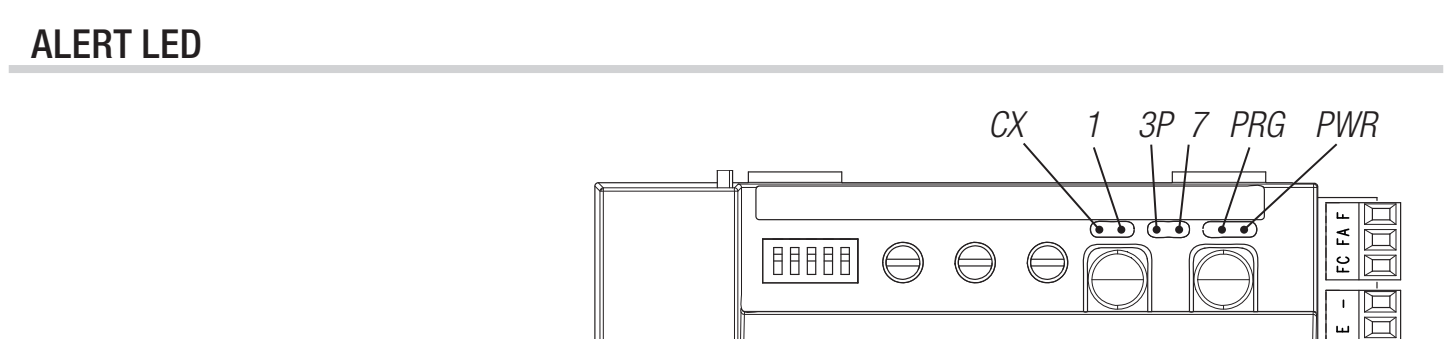

Dijagnostika ZN6
| LED | Značenje / što provjeriti |
|---|---|
| CX – žuta | Svijetli kada je NC kontakt 2–CX otvoren. Zraka, napajanje i kontakt fotoćelija. |
| 1 – žuta | Svijetli kada je NC kontakt 1–2 otvoren. STOP i njegova konfiguracija. |
| 3P – žuta | Svijetli kada je NO kontakt 2–3P zatvoren; ako stalno svijetli, provjeriti zaglavljenu naredbu. |
| 7 – žuta | Svijetli kada je NO kontakt 2–7 zatvoren; provjeriti tipku/prekidač. |
| PRG – crvena | Programiranje, čekanje na automatsko zatvaranje ili kvar. Značenje ovisi o postupku koji se izvodi. |
| PWR – zelena | Napajanje ploče. Ako ne svijetli, provjeriti dovod i osigurače. |
| Indikacija | Provjera / otklanjanje poteškoća |
|---|---|
| 4 zvučna signala tijekom učenja | Provjeriti učenje, smjer, krajnje prekidače, slobodno kretanje i enkoder. |
| 4 zvučna signala tijekom uparivanja | Daljinski upravljač već je pohranjen; to nije potvrda novog pohranjivanja. |
| 4 zvučna signala pri djelomičnom položaju | Odabrati drugi dopušteni djelomični položaj. |
| Ne pomiče se | Provjeriti napajanje, blokadu pogona, STOP, aktivirani CX, test TS i trajno zatvorene naredbene kontakte. |
| Otvara se, ali se ne zatvara | Provjeriti fotoćelije i njihov NC kontakt; kod automatskog zatvaranja provjeriti i je li ono aktivirano te je li A.C.T. pohranjen. |
Osigurači ZN6
| Krug | Brzi osigurač |
|---|---|
| Mreža LINE | 1,6 A-F |
| Pribor | 2 A-F |
Osigurače provjeravajte bez napajanja. Upotrijebite osigurač iste vrijednosti i brzog tipa; jači osigurač niti ponovna zamjena bez uklanjanja kratkog spoja nisu popravak.
Održavanje i servis
Redovito provjeravajte čistoću vodilice i zupčaste letve, lakoću ručnog pomicanja, pričvršćenost pogona, prekidačke graničnike, stanje kabela, deblokiranje, fotoćelije i ostale sigurnosne elemente. Prije čišćenja ili zahvata isključite mrežno napajanje i eventualno pomoćno napajanje baterijom. U slučaju oštećenja, neuobičajene buke ili vibracija zaustavite rad i uklonite uzrok.
Povećanje osjetljivosti SENS. ne zamjenjuje popravak mehanike; vrijednosti trimera moraju se pohraniti pomoću DIP prekidača 2,3,4,5 i P1. Nakon servisa ponovno provjerite cijeli hod, sile i zaštite.
Tehničke značajke BXL04AGS
| Parametar | Vrijednost |
|---|---|
| Maksimalna masa krila | 400 kg |
| Maksimalna duljina krila | 10 m |
| Napajanje pogona – mrežno | 230 V AC, 50/60 Hz |
| Napajanje motora | 24 V DC |
| Snaga | 150 W |
| Maksimalna potrošnja struje | 7 A |
| Stupanj zaštite | IP44 |
| Radna temperatura | −20 do +55 °C |
| Rad | Radni ciklus 50 %; ne odnosi se na broj ciklusa na sat. |
| Potrošnja u stanju pripravnosti | 7,4 W |
| Razred zaštite | I |
| Zupčanik / krajnji prekidači | Modul 4 / mehanički |
| Upravljanje navedenom izvedbom | ZN6, DIP + trimeri + P1 |
| Masa samog pogona | 7,7 kg |
