Komplet pogona za klizna vrata do 600 kg/6 m NICE ROBO600 (B)
| Dostupnost proizvoda: | do 3 dana | Robu u pravilu šaljemo u roku od 3 dana. |
|---|
do 3 dana
355,30 € s PDV-om
| Težina |
|---|
| 12 kg |
Opis proizvoda Komplet pogona za klizna vrata do 600 kg/6 m NICE ROBO600 (B)
NICE ROBO600 je elektromehanički pogon za klizna vrata s motorom 230 V AC, ugrađenim upravljanjem i radioprijamnikom. Ovaj komplet namijenjen je za vrata do 600 kg i prolaz širine do 6 m. Mehanički granični prekidači određuju otvoreni i zatvoreni položaj. Pogon je nepovratni; u slučaju nestanka struje može se deblokirati ključem i vrata pomicati ručno.
Za koja je vrata prikladan ROBO600
Težinu, duljinu i broj ciklusa treba procijeniti zajedno s otporom pri kretanju vrata, vjetrom, ledom i stanjem vodilice. Pogon ne zamjenjuje popravak iskrivljenih vrata ili vrata koja zapinju. Krilo se mora glatko kretati cijelom putanjom, ostati u bilo kojem položaju te imati osiguranje od iskakanja iz vodilice i čvrste mehaničke graničnike u oba smjera.
| Ponuda ovog kompleta | Do 600 kg / prolaz širine 6 m. |
|---|---|
| Ograničenje samog motora prema uputama | Do 600 kg i duljine krila do 8 m. Za vrata dulja od 6 m zatražite provjeru cijelog sustava. |
| Otpor pri ručnom pomicanju | Najviše 25 % vršne sile od 600 N, odnosno 150 N, tijekom cijele putanje. To je uvjet za odabir, a ne dopuštena udarna sila na osobu. |
| Zupčasta letva | Modul 4; zupčanik Z15. |
Ograničenja broja ciklusa
| Duljina krila | Maks. ciklusa/h | Maks. uzastopnih ciklusa |
|---|---|---|
| Do 4 m | 40 | 20 |
| Više od 4 do 6 m | 25 | 13 |
| Više od 6 do 8 m | 20 | 10 |
Jedan ciklus znači otvaranje i zatvaranje. Maksimalno neprekidno vrijeme rada motora iznosi 4 minute. Navedena ograničenja ne ukidaju zahtjeve za otporom pri kretanju i pravilnim podešavanjem vremena rada.
Odabir snažnijeg motora sam po sebi ne zamjenjuje sigurnosne elemente ni ispitivanje sila na montiranim vratima.
Sadržaj kompleta
Komplet NICE RO600-B sadrži pogon s ugrađenom upravljačkom jedinicom i prijamnikom te daljinski upravljač. Za kompletnu montažu potrebni su odgovarajuća zupčasta letva, sidrenje, graničnici i sigurnosni elementi, ovisno o konkretnim vratima. Točnu opremu proširenog kompleta odaberite prilikom narudžbe.
Što vam je još potrebno za siguran rad
| Što | Zašto | Vrsta / spajanje |
|---|---|---|
| Fotoćelije | Nadzor prostora prolaza; spajanje ovdje. | NICE EPM s relejnim NC kontaktom; ne BlueBUS EPMB. |
| Signalna svjetiljka | Signalizacija kretanja; izlaz 4–5 ima 230 V AC. | NICE ELAC. ELDC za niski napon ovdje nije prikladan. |
| Daljinski upravljač | Ugrađeni prijamnik, pohrana daljinskih upravljača. | O-CODE odašiljač prema prijamniku; odabir u ponudi daljinskih upravljača NICE. |
| STOP i sigurnosni rubovi | Zaštita rizičnih mjesta prema projektu. | Ulaz STOP 9–10: NO/NC ili otporno-sigurnosni uređaj nakon pravilnog spajanja i programiranja. |
| Zupčasta letva i graničnici | Prijenos kretanja i mehaničko osiguranje putanje. | Zupčasta letva modula 4. Granični prekidač ne zamjenjuje čvrsti mehanički graničnik. |
| Servisno programiranje | Dijagnostika i podešavanje koje obavlja tehničar. | IBT4N i Oview putem konektora IBT4N. Sučelje se priključuje bez napajanja. |
Montaža pogona i zupčaste letve
Montažu i električne radove obavlja kvalificirani tehničar. Prije otvaranja pogona isključite napajanje i osigurajte ga od ponovnog uključivanja. Zaštitne cijevi i kabelske uvodnice pripremite tako da voda ne prodire u motor; temelj se ne smije plaviti. Osigurajte pristup poklopcu i mehanizmu za deblokadu.

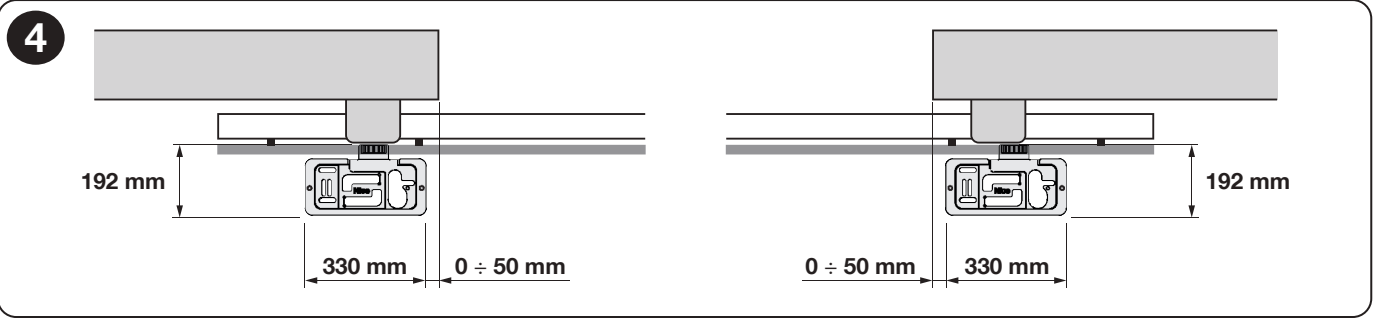

- Prema montažnom crtežu pripremite temelj i zaštitne cijevi. Temeljna ploča mora biti vodoravna, paralelna sa smjerom kretanja vrata i čvrsto pričvršćena. Položaj odredite i prema načinu pričvršćivanja zupčaste letve.
- Pogon montirajte tek nakon što se temelj stvrdne. Namjestite visinu i pričvrstite ga; težinu krila ne smije nositi pogonski zupčanik.
- Deblokirajte prijenosnik i postavite zupčastu letvu dok ručno pomičete krilo. Pojedini dijelovi moraju se nastavljati u ravnoj liniji, bez visinskog pomaka.

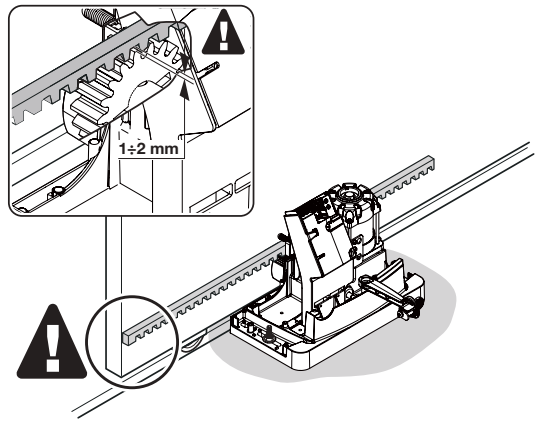

- Duž cijele putanje održavajte približno 1–2 mm zračnosti između zupčaste letve i zupčanika. Ručno provjerite cijelu putanju u oba smjera i zategnite pričvrsne elemente.

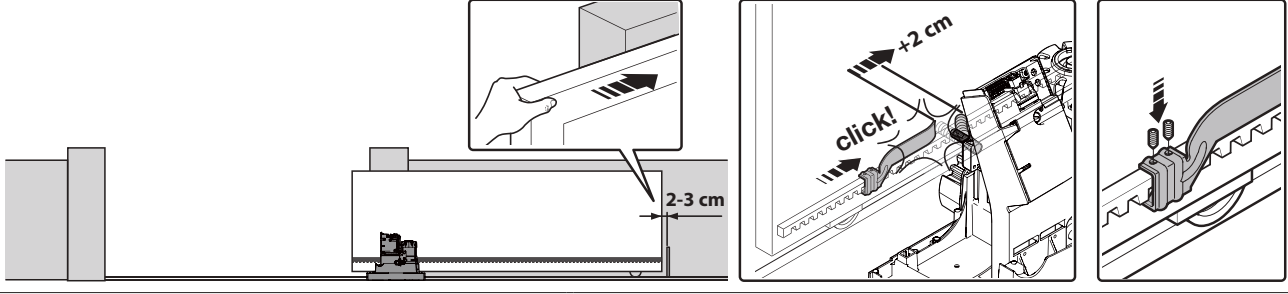

Podešavanje krajnjih prekidača
- Deblokirana vrata ručno pomaknite u položaj otvoreno i zaustavite ih približno 2–3 cm prije čvrstog mehaničkog graničnika.
- Pomičite odgovarajući nosač krajnjeg prekidača po zupčastoj letvi dok se prekidač ne aktivira. Zatim ga pomaknite još dalje u istom smjeru najmanje 2 cm i pričvrstite.
- Na isti način podesite zatvaranje. Nosač mora pouzdano aktivirati polugu, bez udaranja u kućište pogona.
- Blokirajte prijenosnik, polako isprobajte oba smjera i provjerite zaustavljanje te aktiviranje odgovarajuće LED-diode FCA/FCC. Krilo tijekom rada ne smije udarati u čvrste graničnike.

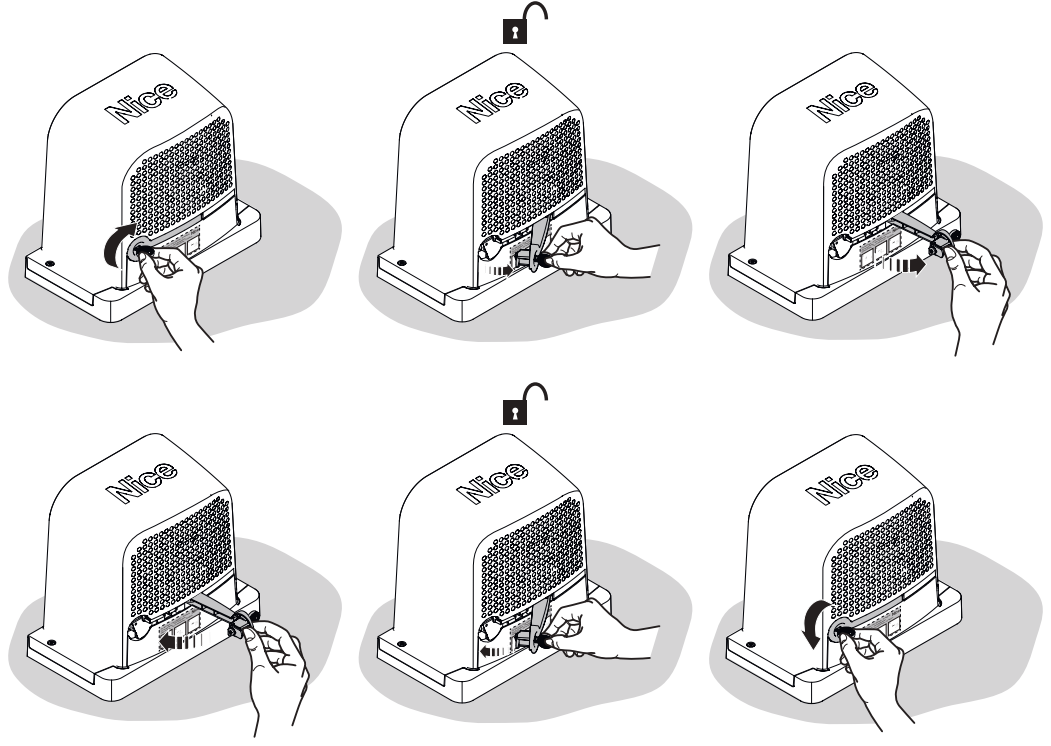

Ručno deblokiranje u slučaju nestanka struje
Vrata moraju mirovati. Isključite napajanje i osigurajte krilo od samostalnog pomicanja, osobito na nagibu ili pri vjetru. Ne rukujte vratima dok se kreću i ne stavljajte ruke u zupčasti prijenos.
- Otvorite poklopac brave i umetnite isporučeni ključ.
- Okrenite ključ u smjeru strelice na slici i otvorite polugu za deblokadu. Vrata se mogu polako pomicati ručno.
- Za ponovno aktiviranje pogona zatvorite polugu, zaključajte bravu i izvadite ključ. Lagano pomaknite krilo kako bi prijenosnik mehanički sjeo na mjesto. Tek tada ponovno uključite napajanje i isprobajte rad.
Kabeliranje
| Priključak | Kabel prema uputama | Maks. duljina |
|---|---|---|
| Napajanje | 3 × 1,5 mm² | 30 m |
| Signalna svjetiljka | 2 × 1,5 mm² | 10 m |
| Antena | Koaksijalni kabel RG58 | 10 m, preporučeno manje od 5 m |
| Fotoćelije TX / RX | 2 × 0,25 mm² / 4 × 0,25 mm² | 30 m / 30 m |
| Ključna sklopka | 2 × 0,5 mm² po kontaktu; za dva kontakta 4 × 0,5 mm² | 20 m |
Ako je napojni kabel dulji od 30 m, tehničar mora predvidjeti veći presjek, primjerice 3 × 2,5 mm², i zaštitno uzemljenje kod pogona. Presjeke i tipove kabela potrebno je provjeriti za konkretnu trasu, zaštitu i okolinu; energetske i upravljačke vodove polažite odvojeno.
Upravljanje, priključne stezaljke i polaritet

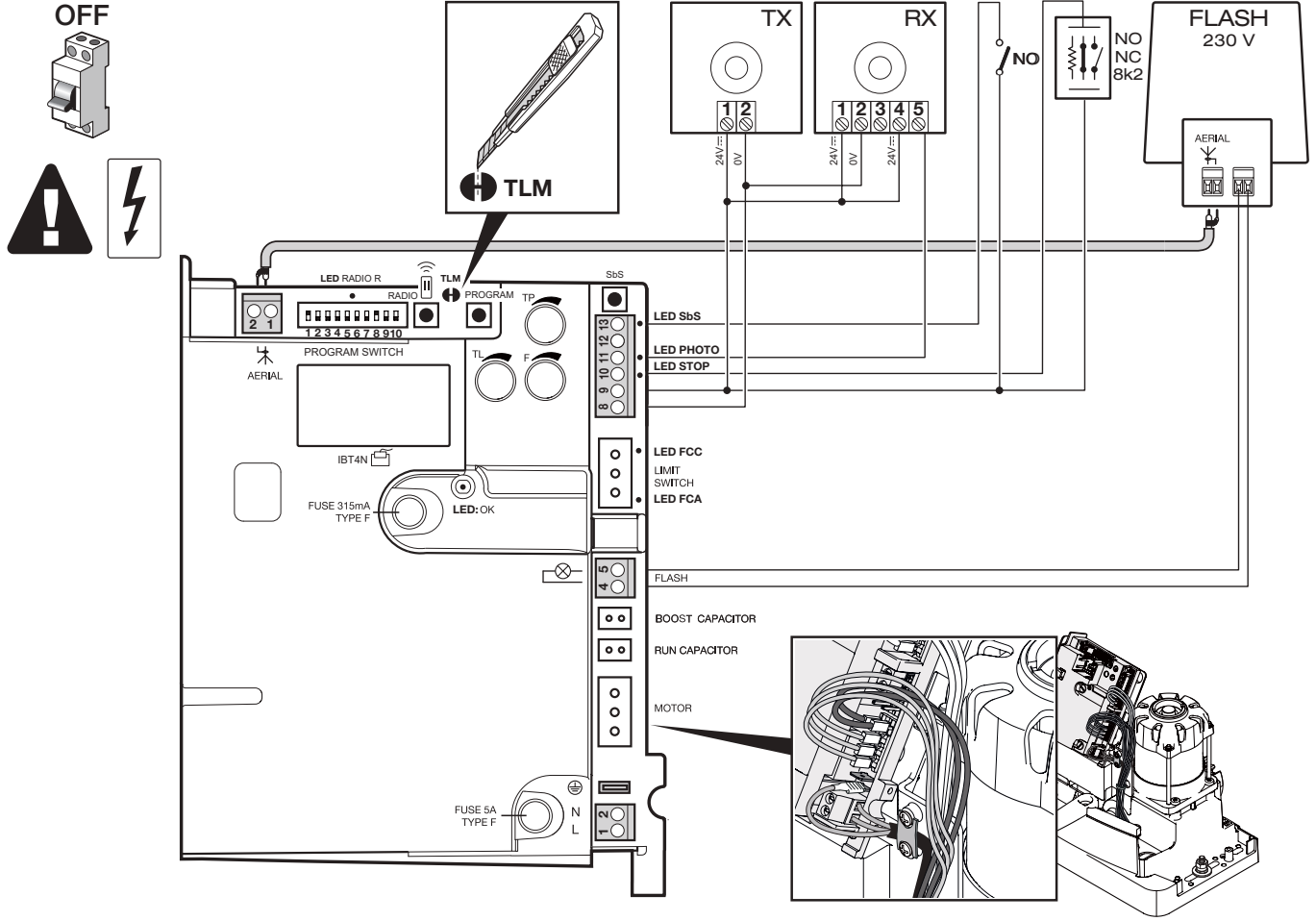

Sljedeća shema spajanja odnosi se na ploču ROBO600 s 10 DIP prekidača, trimerima TL/TP/F, tipkama RADIO, PROGRAM i SbS. Novija izvedba dodatno ima funkciju Standby .
| Stezaljka / konektor | Funkcija i priključak |
|---|---|
| Mreža L / N / PE | 230 V AC, 50/60 Hz. L je fazni vodič, N neutralni, a PE zaštitni vodič; nije riječ o istosmjernom polaritetu. |
| 4–5 FLASH | Preklopni izlaz 230 V AC za mrežnu signalnu svjetiljku; bez +/−. |
| 8 (0 V) / 9 (+24 V) | Pomoćno napajanje 8 = minus (−), 9 = plus (+), 24 V DC ±10 %, ukupno maks. 100 mA. |
| 9–10 STOP | Naučeni sigurnosni ulaz NO/NC ili otporno sigurnosno pomagalo prema shemi. Nakon promjene izvršite ponovno učitavanje. |
| 9–11 PHOTO | Beznaponski NC kontakt fotoćelija. Prekid tijekom zatvaranja uzrokuje promjenu smjera. |
| 8–12 PHOTOTEST | Testirano napajanje odašiljača TX; 8 = 0 V (−), 12 = testiranih +24 V, maks. 100 mA. Nije riječ o trajnom napajanju vanjskog upravljanja. |
| 9–13 SbS | Beznaponski NO nalog Korak po korak. Vanjski relej samo zatvara 9–13; ne smije dovoditi vlastiti napon. |
| AERIAL 1–2 | 1 = središnji vodič koaksijalnog kabela, 2 = oplet; nije riječ o napajanju dodatne opreme. |
| LIMIT SWITCH / MOTOR | Konektori krajnjih prekidača i motora; promjenu smjera orijentacije obavljajte samo bez napajanja, prema postupku za suprotni smjer. |
Za pomoćni izlaz zbrojite potrošnju svih priključenih uređaja. Jedan par EPM može trošiti do 55 mA; dva para mogu premašiti ograničenje od 100 mA prije dodavanja druge opreme. U tom je slučaju potrebno zasebno projektirano napajanje. Beznaponski NO/NC kontakti nemaju vlastiti polaritet +/−.
Sigurnosni ulaz STOP 9–10
Mogu se priključiti beznaponski kontakt za uključivanje NO, kontakt za prekidanje NC ili sigurnosna rubna letva s konstantnim otporom 8,2 kΩ. Vrsta ulaza prepoznaje se pri učitavanju; promjena naučenog stanja zaustavit će kretanje uz kratku promjenu smjera.
Više NO kontakata spaja se paralelno, a više NC kontakata serijski. Otporničke sigurnosne rubove moguće je spojiti kaskadno s jednim završnim otpornikom od 8,2 kΩ, prema uputama za rub. Kombinirani tipovi zahtijevaju spajanje prema priručniku za montažu; nemojte proizvoljno kombinirati premosnice. Otpornik od 8,2 kΩ nije zamjena za potreban sigurnosni element. Nakon svake promjene ponovite učitavanje uređaja i provjeru njihova aktiviranja.

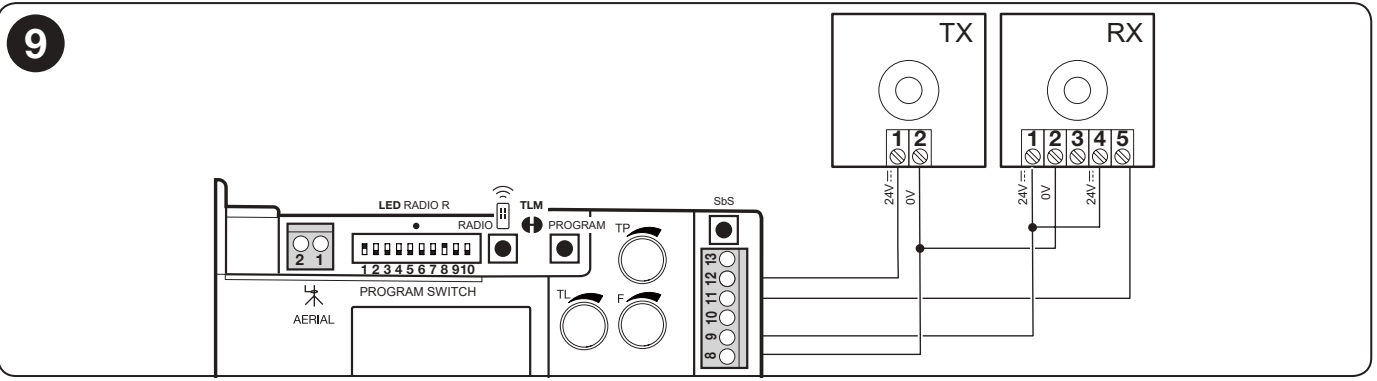

Spajanje fotoćelija NICE EPM
| EPM | Bez fototesta | S fototestom |
|---|---|---|
| TX priključak 1 (+) | 9 (+24 V DC) | 12 (testiranih +24 V DC) |
| TX priključak 2 (−) | 8 (0 V) | 8 (0 V) |
| RX priključak 1 (+) / 2 (−) | 9 / 8 | 9 / 8 |
| RX priključak 4 COM / 5 NC | 9 / 11 | 9 / 11 |
Priključak 3 (NO) na RX-u ne upotrebljava se za sigurnosnu funkciju PHOTO. Nakon dovršetka spajanja obavite učitavanje uređaja i provjeru prekidanjem zrake. Pri napajanju EPM-a istosmjernom strujom nemojte rezati premosnicu SYNC, namijenjenu sinkronizaciji s izmjeničnim napajanjem. Spajanje dvaju parova zahtijeva i procjenu potrošnje i međusobnih smetnji.
TX i RX moraju biti točno jedan nasuprot drugome. Za udaljenost veću od 10 m premosnica +10m na RX-u podešava se prema uputama za EPM. Uobičajeni korisni domet EPM-a iznosi 15 m; magla, kiša i prašina mogu ga smanjiti. Fotoćelije štite prolaz, ali ne i sva mjesta uklještenja ili smicanja vrata.
Prvo pokretanje i provjera smjera
Prije priključivanja električnog napajanja moraju biti postavljeni mehanički graničnici, krajnji nosači, zaštitno uzemljenje i spojeni sigurnosni ulazi. Ako je u krilu ugrađena prolazna vratašca, njihovo otvaranje mora blokirati automatsko kretanje.
- Deblokirajte motor, ručno pomaknite krilo približno do polovice hoda i ponovno zaključajte prijenos.
- Nakon uključivanja LED OK mora treperiti približno jednom u sekundi. Kad je putanja slobodna i vrata nisu u krajnjem položaju, indikatori PHOTO/FOTO, FCA i FCC trebaju svijetliti; ulaz NO za naredbu ne svijetli ako nema naredbe. Vrata se ne bi smjela sama pokrenuti.
- Polugom krajnjeg prekidača provjerite gasi li se odgovarajuća LED FCA ili FCC. U slučaju pogreške isključite napajanje i provjerite konektore, sigurnosne elemente i osigurače.
- Nakon dovršetka podešavanja i, kod ROBO600, nakon učitavanja sigurnosnih uređaja, kratkom naredbom SbS/P.P. provjerite da se vrata pri prvom pokretanju nakon uključivanja otvaraju. Zaustavite ih ako krenu u suprotnom smjeru. Suprotan smjer može promijeniti i djelovanje sigurnosnih uređaja.
Ako je početni smjer suprotan
Isključite mrežno napajanje i provjerite da nema napona. Prema izvornoj slici okrenite priključak motora i priključak krajnjih prekidača za 180°. Uključite napajanje i ponovite provjeru otvaranja iz polovice hoda. Nemojte mijenjati smjer zamjenom sigurnosnih ulaza ni povećanjem sile.
Učitavanje STOP-a i PHOTO-a
ROBO600 mora zapamtiti priključene sigurnosne uređaje. Ponovite postupak nakon njihove promjene, kao i nakon promjene položaja DIP-a 1 ili DIP-a 2.
- Pritisnite i držite PROGRAM. Nakon približno 3 s započet će učitavanje, a LED OK treperit će brže; i dalje držite tipku.
- Pričekajte da učitavanje završi: LED STOP će zasvijetliti, a LED OK ostat će zelena.
- Otpustite tipku PROGRAM u roku od 10 s. Tri zelena treptaja potvrđuju uspjeh; pet crvenih znači neuspjeh.
- Provjerite LED indikatore STOP i PHOTO te rad oba uređaja. U slučaju neuspjeha uklonite uzrok i ponovite učitavanje.
Provjere dovršenih vrata
- Provjerite potpuno otvaranje i zatvaranje, pravilno zaustavljanje prije mehaničkih graničnika te glatkoću kretanja.
- Svaki sigurnosni element provjerite zasebno. Prekinite zraku fotoćelija kod TX-a, kod RX-a i između njih; provjerite očekivano zaustavljanje ili promjenu smjera.
- Tehničar će izmjeriti sile na dovršenim vratima i podesiti najmanju silu koja osigurava pouzdano kretanje. Fotoćelije ni postavka F ne zamjenjuju procjenu svih rizičnih mjesta.
- Tek nakon uspješno obavljenih provjera predajte priručnik, ključeve, upute za ručno upravljanje i plan održavanja.
Postavke DIP sklopki i trimera
Postavke mijenja tehničar dok vrata miruju. Prije zahvata na ožičenju isključite napajanje. Nakon promjene načina rada, vremena ili sile ponovno provjerite potpuno otvaranje i zatvaranje te sigurnosne elemente.
| DIP 1 | DIP 2 | Način rada |
|---|---|---|
| OFF | OFF | Ručni – kretanje samo dok se naredba drži pritisnutom. |
| ON | OFF | Poluautomatski – cijeli hod nakon kratke naredbe. |
| OFF | ON | Automatski – nakon otvaranja i stanke slijedi zatvaranje. |
| ON | ON | Automatski + uvijek zatvori – nakon povratka napajanja može uslijediti zatvaranje uz 5 s prethodnog treperenja. |
| DIP | Funkcija | Učinak |
|---|---|---|
| 3 ON | Kondominijski način rada | Tijekom otvaranja zanemaruje se sljedeća naredba Korak po korak; tijekom zatvaranja ona mijenja smjer kretanja. Ne u ručnom načinu rada. |
| 4 ON | Prethodno treperenje | 5 s prije kretanja; u ručnom načinu rada 2 s. |
| 5 ON | Zatvaranje nakon fotoćelije | Automatski način rada: nakon oslobađanja prolaza zatvaranje slijedi nakon 5 s. Poluautomatski način rada: aktiviranje FOTO-a tijekom zatvaranja pokreće naknadno automatsko zatvaranje nakon podešene stanke. |
| 6 ON | FOTO i pri otvaranju | Prekid zrake zaustavlja i otvaranje; u poluautomatskom/automatskom načinu rada kretanje se nastavlja nakon oslobađanja zrake. |
| 7 ON | Meki start | Smanjuje trzaj pri pokretanju. |
| 8 ON | Usporavanje | Pri podešavanju TL-a treba uzeti u obzir da usporavanje počinje približno 50–70 cm prije krajnjeg prekidača. Smanjuje se i zakretni moment motora; pri velikom otporu vrata se mogu zaustaviti. |
| 9 / 10 | Električno kočenje | OFF/OFF = isključeno; OFF/ON = slabo; ON/OFF = srednje; ON/ON = jako. |
Tvornička postavka prema priručniku: DIP 1 i 8 ON, ostali OFF (poluautomatski način rada s usporavanjem). Nakon promjene DIP-a 1–2 uvijek ponovno učitajte uređaje. Pri usporavanju brzina iznosi približno 30 % nazivne; moment se smanjuje za 70 %. Početak usporavanja je TL/2. Zadani TL od 90 s znači da usporavanje počinje nakon 45 s; učinak promjene provjerite pri sljedećem otvaranju iz krajnjeg položaja.
| Trimer | Što podešava | Kako provjeriti |
|---|---|---|
| TL | Maksimalno vrijeme otvaranja/zatvaranja. | U poluautomatskom načinu rada potpuno otvorite i zatvorite. Ostavite rezervu od 2–3 s. Ako raspon nije dovoljan, upotrijebite produžetak TLM prema ploči. Pri usporavanju vrijeme podesite i prema početku usporavanja. |
| TP | Vrijeme pauze prije automatskog zatvaranja. | Uključite automatski način rada, potpuno otvorite vrata i izmjerite stvarnu pauzu do početka zatvaranja. |
| F | Sila / moment motora. | Postavku potvrdite mjerenjem sila udarca i sigurnosnim ispitivanjem. Povećavanje F ne služi za svladavanje mehaničkog kvara vrata. |
Novija izvedba – stanje pripravnosti Standby
Ovaj se odjeljak odnosi samo na izvedbu ROBO600 koja podržava Standby. Ne odnosi se na stariju ploču bez te funkcije. Nakon učitavanja uređaja zadano je vrijeme čekanja 300 s; na novoj ili potpuno izbrisanoj ploči prije učitavanja iznosi 600 s. U stanju Standby pomoćni izlaz napajanja nije aktivan, što je važno pri vanjskom upravljanju.
- Kratko pritisnite PROGRAM i očitajte LED OK: 2 treptaja = Standby aktivan; 1 treptaj = neaktivan.
- Kratkim pritiscima na PROGRAM odaberite željeno stanje.
- Za spremanje držite PROGRAM najmanje 5 s, dok se LED OK ne vrati na uobičajeno treptanje od 1 Hz. Tehničar mijenja vrijeme čekanja putem Oviewa ili ProViewa, a ne ovim postupkom s tipkama.
Ugrađeni prijamnik i daljinski upravljači
ROBO600 ima ugrađeni prijamnik 433,92 MHz s kodiranjem O-CODE. Odaberite odašiljač prema konkretnoj ploči; ista frekvencija sama po sebi ne jamči kompatibilnost. Programirajte dok vrata miruju.
Način I – pohrana cijelog daljinskog upravljača
- Držite tipku RADIO/prijamnika dok se LED ne upali (približno 4 s), a zatim je otpustite.
- U roku od 10 s držite odabranu tipku novog daljinskog upravljača približno 3 s, dok prijamnik s tri treptaja ne potvrdi pohranu.
- Sljedeći daljinski upravljač može se pohraniti na isti način u sljedećih 10 s; u suprotnom pričekajte da način rada završi.
| Tipka u načinu I | Dodijeljena naredba |
|---|---|
| 1 | Korak po korak |
| 2 | Djelomično otvaranje za pješake |
| 3 | Otvoriti |
| 4 | Zatvoriti |
Daljinski upravljač s jednom ili dvije tipke koristi samo odgovarajuće prve tipke. Prema uputama, ROBO600 može pohraniti do 100 daljinskih upravljača u načinu I.
Način II – jedna naredba po odabranoj tipki
| Broj pritisaka tipke RADIO | Naredba |
|---|---|
| 1 | Korak po korak |
| 2 | Djelomično otvaranje |
| 3 | Otvoriti |
| 4 | Zatvoriti |
| 5 | Zaustaviti |
Kratko pritisnite RADIO onoliko puta koliko iznosi broj željene naredbe. LED će ponoviti jednak broj treptaja. U roku od 10 s držite odabranu tipku daljinskog upravljača približno 3 s, dok tri treptaja ne potvrde pohranu. Ponovite postupak za svaku sljedeću tipku.
Dodavanje daljinskog upravljača pomoću ispravnog daljinskog upravljača
U blizini prijamnika, na udaljenosti od približno 10–20 m, držite tipku novog daljinskog upravljača najmanje 5 s i otpustite je. Na starom daljinskom upravljaču pritisnite odgovarajuću tipku 3 puta; zatim jednom pritisnite tipku novog daljinskog upravljača. Novi daljinski upravljač preuzima dodjelu starog. U načinu I možete upotrijebiti bilo koju tipku starog daljinskog upravljača, a u načinu II tipku s željenom naredbom. Napajanje ostavite uključeno samo na prijamniku koji želite programirati.
Zaključavanje radijske memorije
Ako pohrana ili brisanje ne funkcionira, memorija je možda zaključana. Isključite napajanje, držite RADIO i ponovno uključite napajanje. Nakon približno 5 s i dva spora treptaja radio LED-a otpustite tipku. U roku od 5 s kratkim pritiscima na RADIO odaberite: LED ne svijetli = otključano, svijetli = zaključano. Pet sekundi nakon posljednjeg pritiska dva spora treptaja potvrđuju završetak.
Dijagnostika i uobičajeni kvarovi
| Pojava | Značenje / što provjeriti |
|---|---|
| OK: 1 zeleni treptaj/s | Uobičajen rad. |
| OK: 2 brza zelena treptaja | Promjena stanja ulaza, fotoćelija ili radijske naredbe. |
| OK: 1 crveni treptaj, stanka, pa opet 1 | Uređaji nisu pravilno učitani ili je došlo do promjene DIP-a 1–2. Provjerite ožičenje i ponovite učitavanje. |
| OK: 2 crvena treptaja | Aktivirana fotoćelija. Provjerite prepreku, os TX/RX i kontakt NC. |
| OK: 4 crvena treptaja | Aktivan je STOP. Provjerite sigurnosni element i njegovo ožičenje. |
| OK: 5 crvenih treptaja | Pogreška unutarnjih parametara. Pričekajte najmanje 30 s; ako se pogreška nastavi, tehničar će izvršiti brisanje i ponovno učitavanje. |
| OK: 7 crvenih treptaja | Pogreška unutarnjeg kruga ili promjena DIP-a 1–2. Nakon isključivanja i ponovnog uključivanja napajanja provjerite ožičenje; ako promijenite način rada, ponovite učitavanje. Trajni kvar treba riješiti servis. |
| OK: 8 crvenih treptaja | Naredba je i dalje aktivna. Otpustite tipku ili relej koji je trajno uključen. |
| OK ne svijetli / stalno svijetli | Provjerite napajanje i osigurače; stalna signalizacija kvara može upućivati na kvar ploče. |
| PHOTO / STOP ne svijetli | Sigurnosni ulaz ne dopušta kretanje. Nemojte ga zaobilaziti; provjerite uređaj i učitavanje. |
| Radio LED: 1 / 6 / 8 brzih treptaja | Daljinski upravljač već je pohranjen / nekompatibilno kodiranje / memorija puna. |
Ako motor ne reagira, najprije provjerite napajanje, osigurače, stanje sigurnosnih ulaza i naredbu. Ako je smjer kretanja obrnut, ispravite smjer prema navedenom postupku. U slučaju neuobičajene buke, oštećenja ili trzanja prekinite uporabu; nemojte povećavati silu kao zamjenu za popravak.
Brisanje memorije
Brisanje svih daljinskih upravljača
Dok je memorija otključana, držite RADIO, dok LED lampica ne zasvijetli, ugasi se i počne treperiti. Otpustite tipku tijekom 3. treptaja. Pet treptaja potvrđuje brisanje daljinskih upravljača. Izbrisat će se svi pohranjeni odašiljači, stoga pripremite njihovo ponovno programiranje.
Brisanje upravljačke jedinice i naučenih uređaja
- Dok motor miruje, isključite napajanje.
- Držite PROGRAM i ponovno uključite napajanje. I dalje držite tipku dok LED lampica OK ne zasvijetli, ugasi se i počne treperiti.
- Otpustite PROGRAM tijekom 3. treptaja LED lampice OK. Pet treptaja potvrđuje uspjeh.
- Ponovno učitajte sigurnosne uređaje i provedite potpune provjere. Ovaj postupak ne briše daljinske upravljače, nego uklanja zaključavanje memorije radijskog prijamnika. Položaji mehaničkih DIP-prekidača i trimer-potenciometara ne mijenjaju se sami od sebe.
Redovita kontrola i održavanje
Stručno održavanje osigurajte najkasnije svakih 6 mjeseci ili nakon 20 000 ciklusa, ovisno o tome što nastupi prije. U slučaju intenzivne uporabe ili zahtjevnih uvjeta okoliša, servisni plan određuje interval.
- Nakon isključivanja napajanja provjerite pričvršćenja, koroziju, kabele i prodor vode.
- Provjerite istrošenost zupčanika, zupčaste letve, vodilice i graničnika, njihov zazor i ručni hod.
- Očistite fotoćelije i provjerite deblokadu. Nakon ponovnog uključivanja provjerite sve sigurnosne elemente, zaustavljanje i sile.
- Sačuvajte servisni zapis i priručnik. Ne ulazite u prolaz dok se vrata kreću; daljinske upravljače i fiksne upravljačke elemente držite izvan dohvata djece.
Tehnički podaci NICE ROBO600
| Napajanje motora i upravljačke jedinice | 230 V AC, 50/60 Hz |
|---|---|
| Nazivna ulazna snaga | 300 W |
| Nazivni / vršni moment | 9 / 18 Nm |
| Odgovarajuća nazivna / vršna sila | 300 / 600 N; sila pogona nije masa vrata |
| Brzina bez opterećenja / pri nazivnom momentu | 11 / 8,5 m/min |
| Zupčasta letva / zupčanik | Modul 4 / Z15, diobni promjer 60 mm |
| Maks. masa vrata | 600 kg |
| Maks. duljina krila / ponuda ovog kompleta | 8 m prema priručniku / prolaz od 6 m za ovaj komplet na ovoj stranici |
| Neprekidni rad | Maks. 4 minute; broj ciklusa ovisno o duljini krila |
| Stupanj zaštite / električna klasa | IP44 / I – zaštitno uzemljenje |
| Temperatura | −20 do +55 °C |
| Pomoćni izlaz | 24 V DC ±10 %, maks. 100 mA |
| Izlaz FLASH | 230 V AC, maks. 60 W prema tehničkoj tablici |
| Masa samog pogona | 11 kg |
| Radio | 433,92 MHz, ugrađeni prijamnik O-CODE |
Dimenzije i prostor za ugradnju

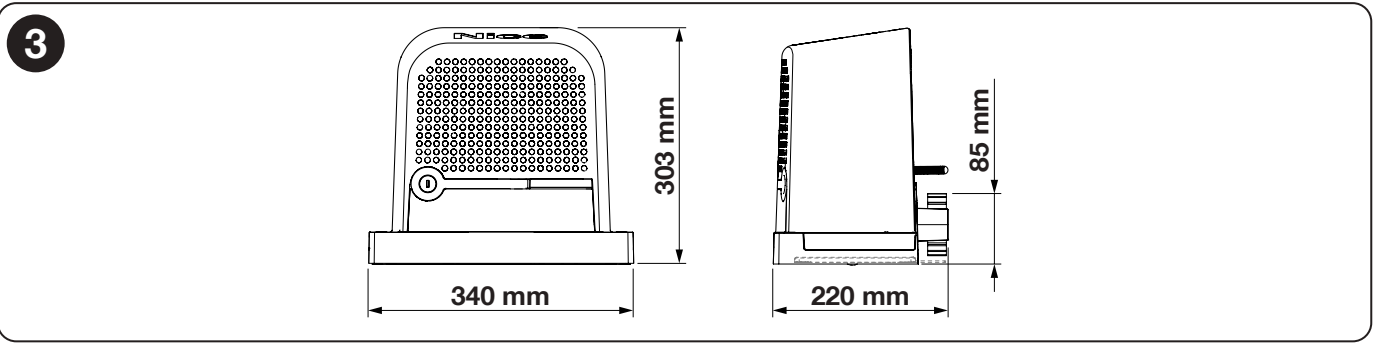

Nacrt za ugradnju ROBO600 navodi ukupne dimenzije 340 × 220 × 303 mm (visina) i os zupčanika 85 mm iznad postolja. Pri ugradnji se vodite ovim nacrtom. Pri odabiru mjesta ostavite dovoljno prostora za otvaranje poklopca, pristup ključu i sigurno rukovanje deblokadom.
Pri odabiru kompleta pomoći ćemo vam putem kontakta. Navedite duljinu i masu vrata, predviđeni broj ciklusa te, u slučaju zamjene, fotografiju natpisne pločice i upravljačke ploče.
