Opis proizvoda Komplet pogona za kliznu kapiju do 400 kg CAME BXV04AGS, 801MS-0150 (D)
Pogon CAME BXV04AGS namijenjen je za klizne ograde težine do 400 kg i širine prolaza do 14 m. Ima elektromehanički prekidač za zaustavljanje. Pogon je nepovratan. Detaljna tehnička svojstva ». Priručnik za preuzimanje ».
BXV04AGS s upravljačkom pločom ZN7 je pogon kliznog krila s motorom 24 V DC i mehaničkim graničnim prekidačima. Mrežno napajanje je 230 V AC. Težinu, duljinu i otpor vrata procjenjujte zajedno; pogon nije rješenje za krilo koje se teško pomiče ili je oštećeno.
Montažu, priključivanje na mrežu i puštanje u rad mora obaviti kvalificirani tehničar. Prije zahvata odspojite mrežno napajanje i eventualne baterije. Enkoder i fotocelije ne zamjenjuju čvrste graničnike, zaštitu opasnih mjesta i provjeru sila na dovršenim vratima.
Prije programiranja provjerite ploču ZN7 i njezin izbornik. Navedene vrijednosti odgovaraju izborniku F28 = 60–100 %, F8 = 1/2 i U3 = 0/1. Ako vaša ploča nudi druge vrijednosti, upotrijebite postavke za njezinu konkretnu izvedbu; verziju možete prikazati putem H1.
Komplet i usporedba pogona

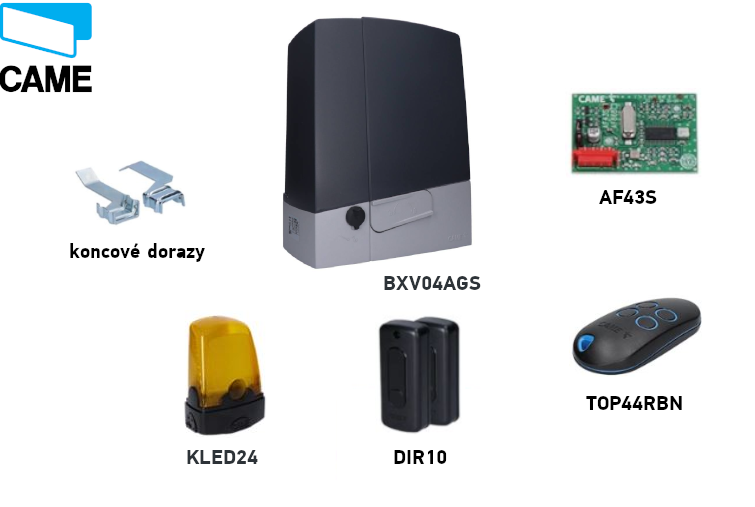

Komplet sadrži pogon s motorom 24 V, daljinski upravljač, fotocelije, radijski prijamnik i signalnu svjetiljku. Ostale elemente, osobito nazubljenu letvu i dodatno upravljanje, odaberite prema konkretnim vratima. Prije spajanja provjerite oznaku upravljačke jedinice i isporučenih komponenti.

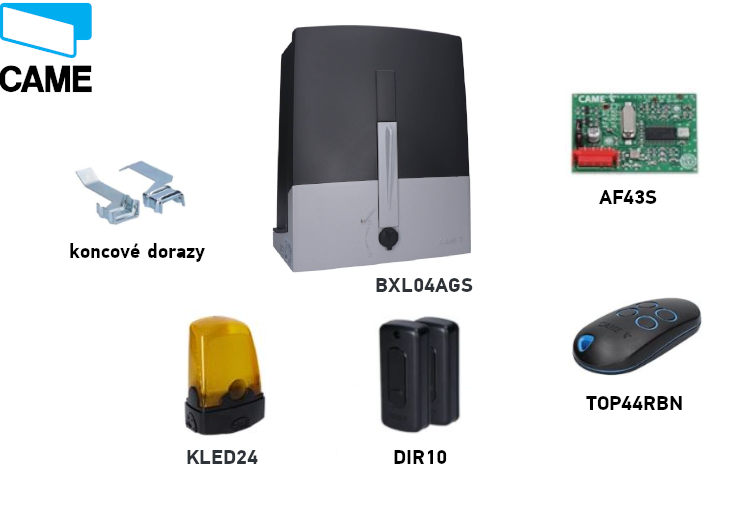

| Usporedba | CAME BXL04AGS | CAME BXV04AGS |
|---|---|---|
| Komplet |  BXL04AGS / 801MS-0140 (D) |  BXV04AGS / 801MS-0150 (D) |
| Maks. krilo | 400 kg / 10 m | 400 kg / 14 m |
| Motor / snaga | 24 V DC / 150 W | 24 V DC / 170 W |
| Upravljanje u ovom priručniku | ZN6: DIP, P1, potenciometri | ZN7: zaslon i izbornik |
| Rad | Radni ciklus 50 % | Intenzivan rad |
| Radijska memorija | 25 korisnika | 250 korisnika |
Kompatibilan pribor
| Što | Zašto | Tip |
|---|---|---|
| Fotocelije | Nadzor prolaza; odaberite reakciju sigurnosnog ulaza. | CAME DIR10, 12/24 V AC/DC, domet 10 m; spajanje i testiranje. |
| Signalna svjetiljka | Signalizacija kretanja vrata. | CAME KLED24, 24 V AC/DC, 2 W; stezaljke signalne svjetiljke. |
| Prijamnik | Radijsko upravljanje s odgovarajućim kodiranjem. | AF43S, 433,92 MHz, utična AF kartica; uparivanje na ploči. |
| Upravljač | Dodatni odašiljač za kompatibilan sustav s fiksnim kodom. | TOP-432EE, 433,92 MHz; provjerite AF karticu i postavljeno kodiranje. |
| Nazubljena letva | Prijenos kretanja na krilo. | Nazubljene letve, modul 4; montaža i zazor. |
| Tipkalo / ključna sklopka | Lokalna naredba ili STOP. | Prekidači i upravljački elementi; beznaponski NO za naredbu, NC za STOP. Stezaljke. |
Montaža pogona
Kada je pogon deblokiran, vrata se moraju lako pomicati cijelom putanjom, bez nagiba, oštećenih kotača ili opasnosti od iskakanja iz vodilice. Provjerite čvrste mehaničke graničnike u otvorenom i zatvorenom položaju, stabilnost podloge i zaštitu mjesta na kojima bi krilo nekoga moglo prikliještiti. U prostoru pogona ne smije se zadržavati voda niti na njega smije padati izravan mlaz vode.

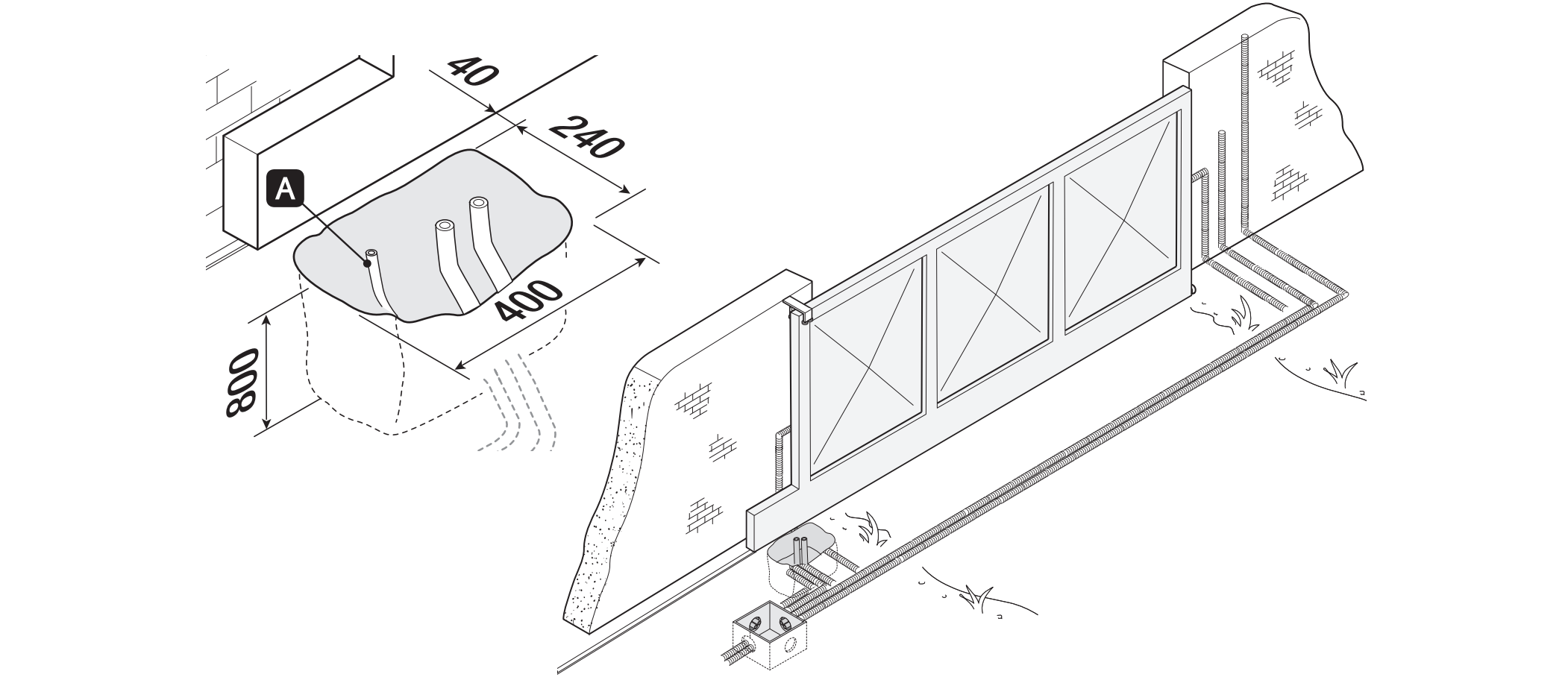

Temelj i sidrena ploča

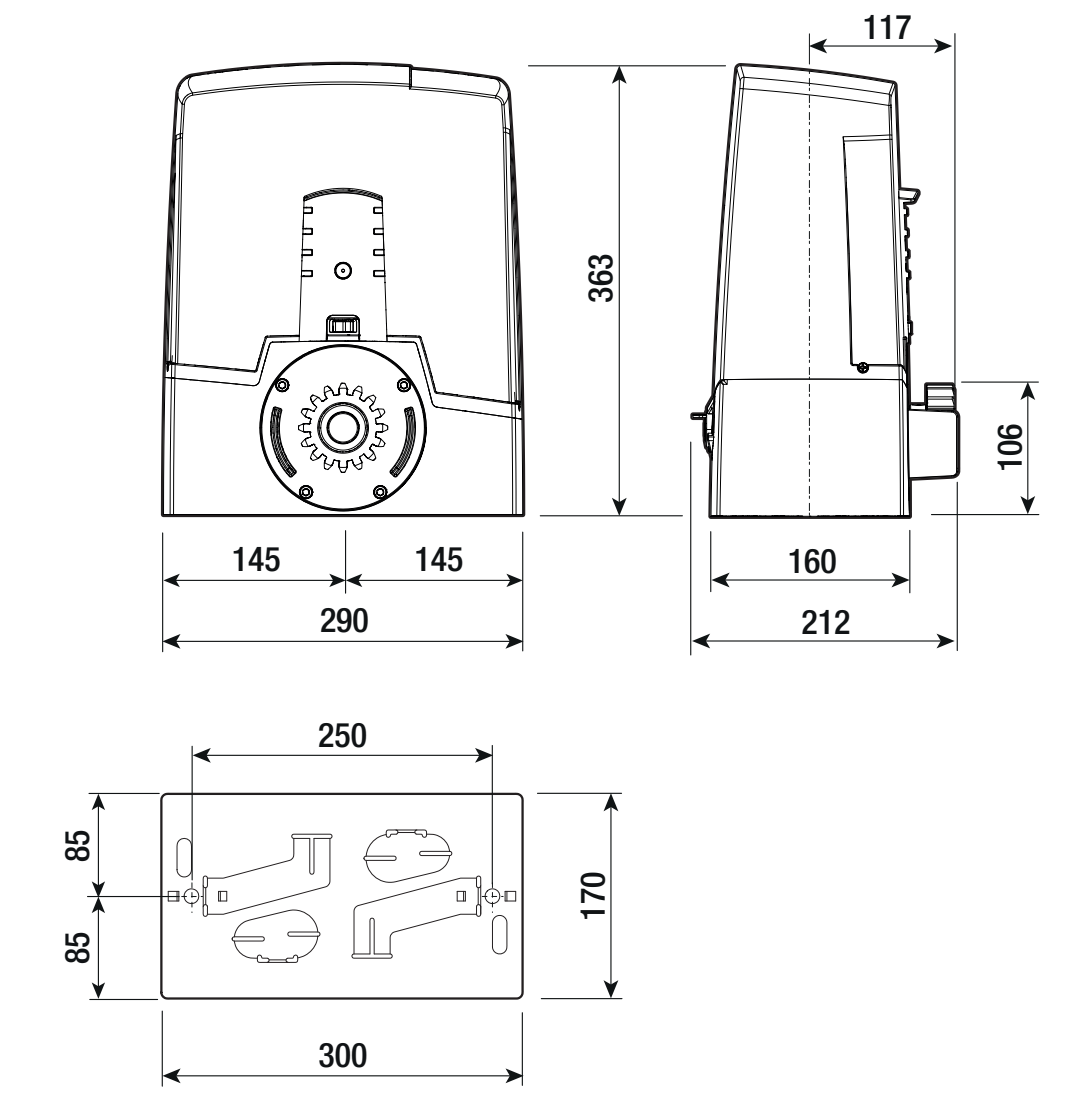

Primjer postavljanja uključuje iskop 400 × 240 mm i dubine 800 mm. Dimenzije temelja prilagodite tlu i konkretnim vratima. Oplata strši 50 mm iznad tla; upotrijebite armaturu i sidra M12. Za dovod do pogona preporučuje se zaštitna cijev Ø 40 mm, za pribor Ø 25 mm, a za eventualno uže za deblokiranje Ø 20 mm.

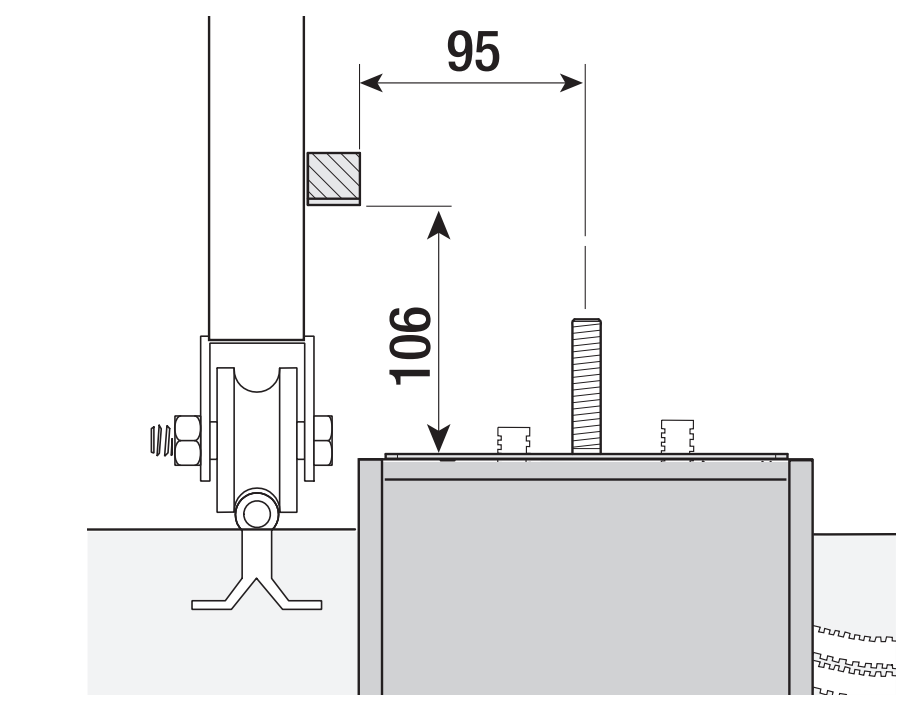

Sidrenu ploču postavite vodoravno, provucite kabele kroz njezine otvore, a navojne dijelove sidara ostavite iznad površine. Ostavite beton da se stvrdnjava najmanje 24 sata. Položaj ploče u odnosu na nazubljenu letvu odredite prema crtežu s dimenzijama; visina zupčanika razlikuje se kod ova dva pogona.

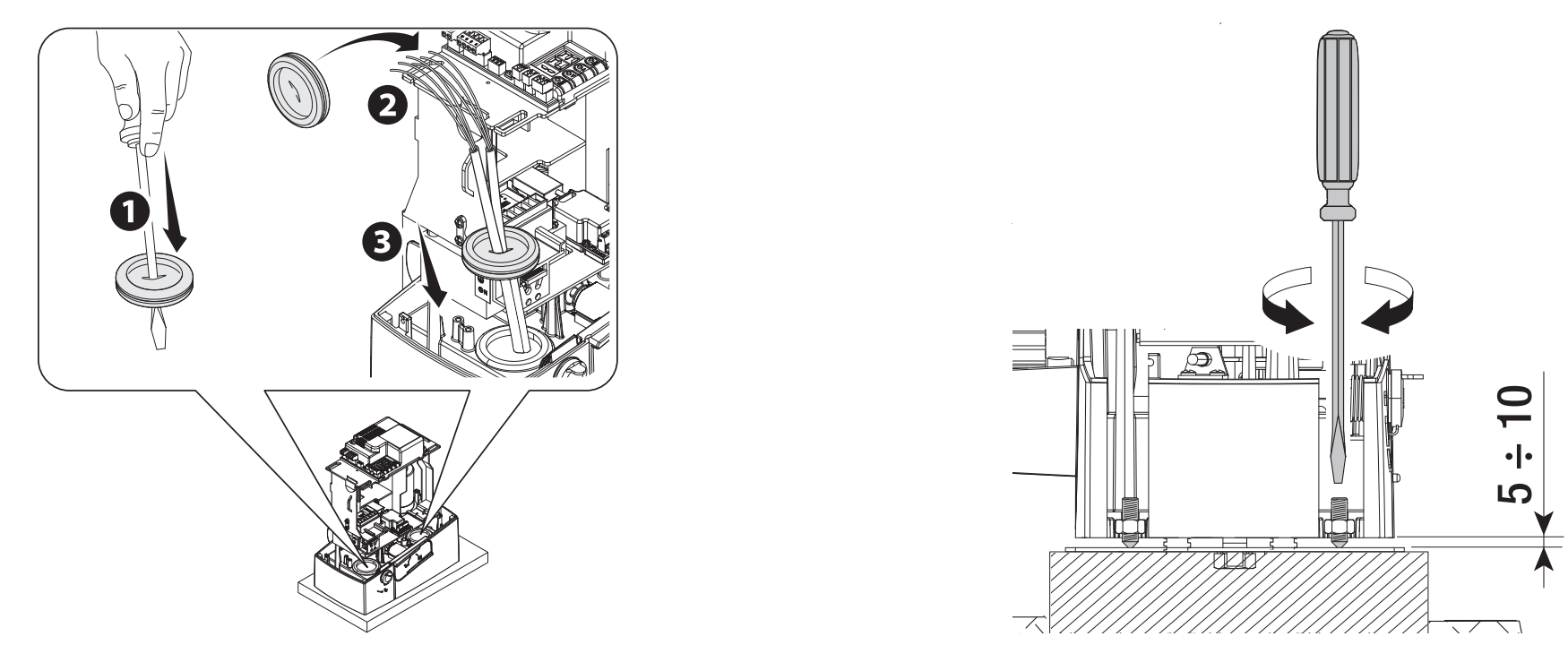

Postavljanje i podešavanje visine

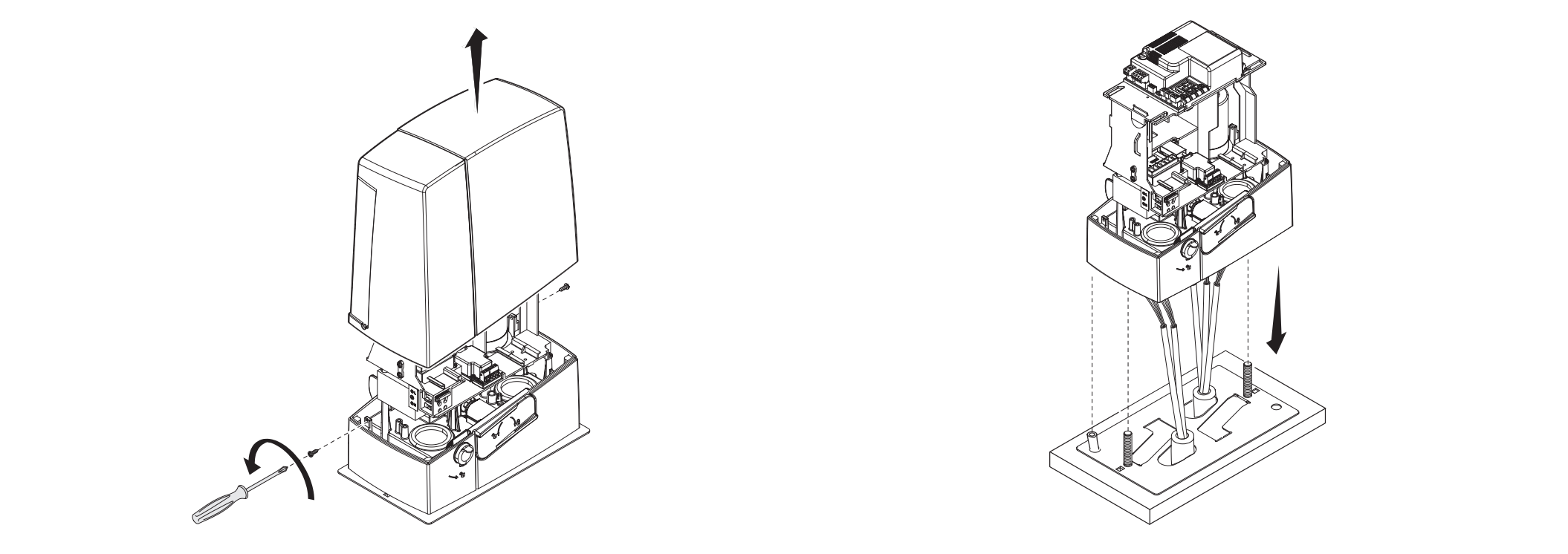

Skinite poklopac i postavite pogon na ploču. Kabeli moraju prolaziti kroz donji dio kućišta i pravilno postavljene uvodnice. Tijekom podešavanja podignite pogon navojnim nožicama za 5–10 mm, kako bi ostalo dovoljno prostora za podešavanje zahvata.

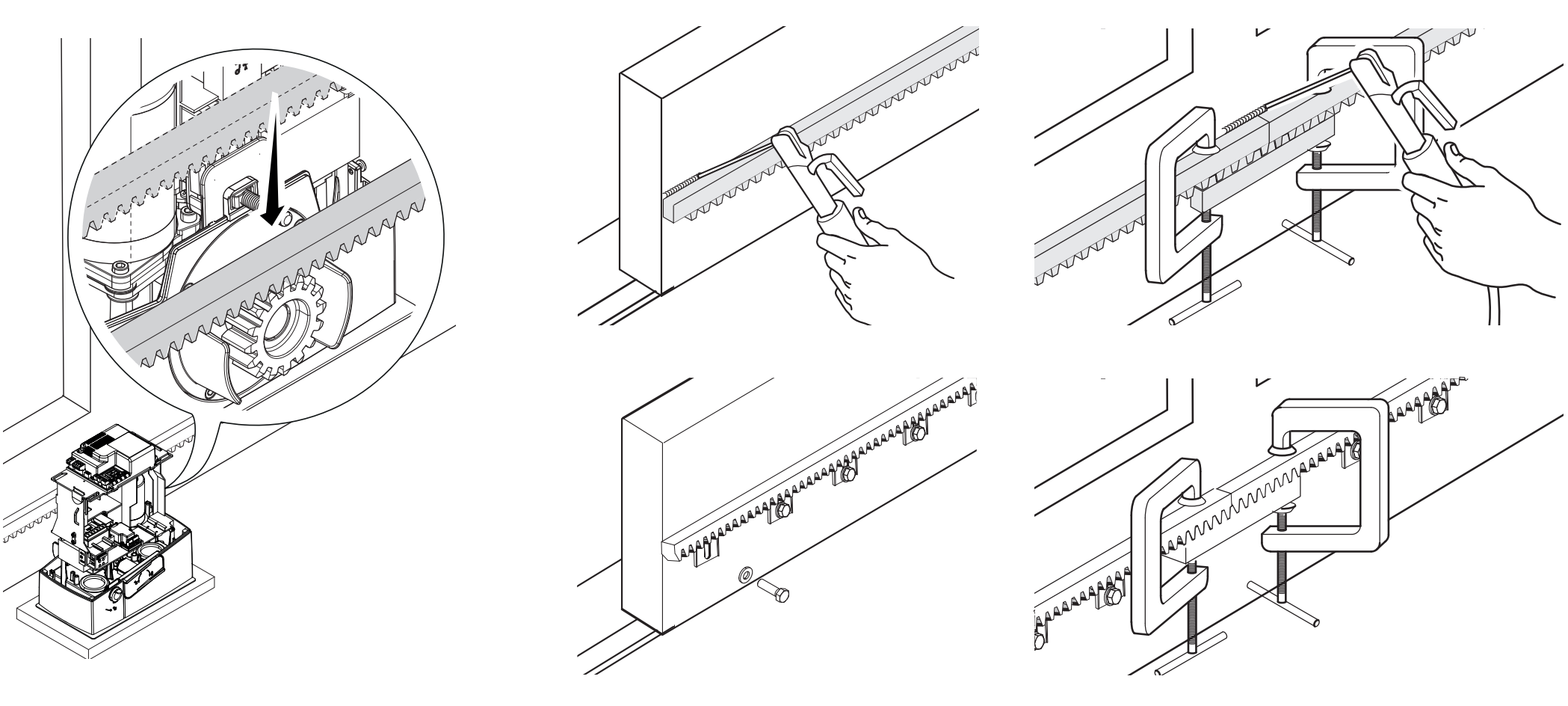

Nazubljena letva i zazor zahvata
Deblokirajte pogon i pričvršćujte nazubljenu letvu dok ručno pomičete krilo. Pri spajanju dijelova upotrijebite pomoćni komad nazubljene letve ispod spoja kako bi se zubi glatko nastavili jedan na drugi. Nakon montaže podesite okomiti i vodoravni položaj pogona.

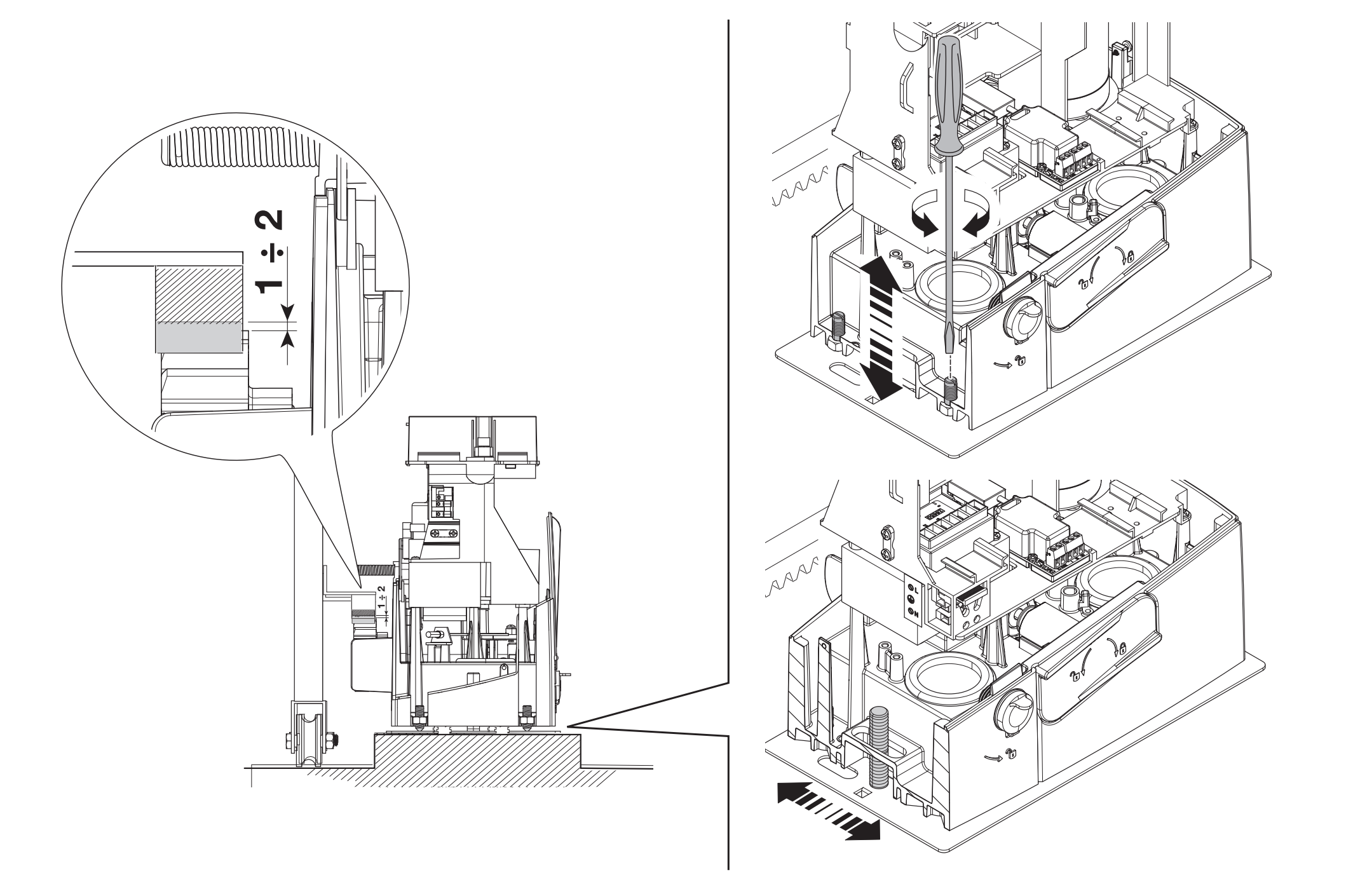

Ostavite zazor od 1–2 mm između nazubljene letve i zupčanika. Težina vrata ne smije opterećivati pogon. Ručno prijeđite cijelu putanju, provjerite zahvat i spojeve nazubljene letve, a zatim zategnite matice i podloške na sidrima.

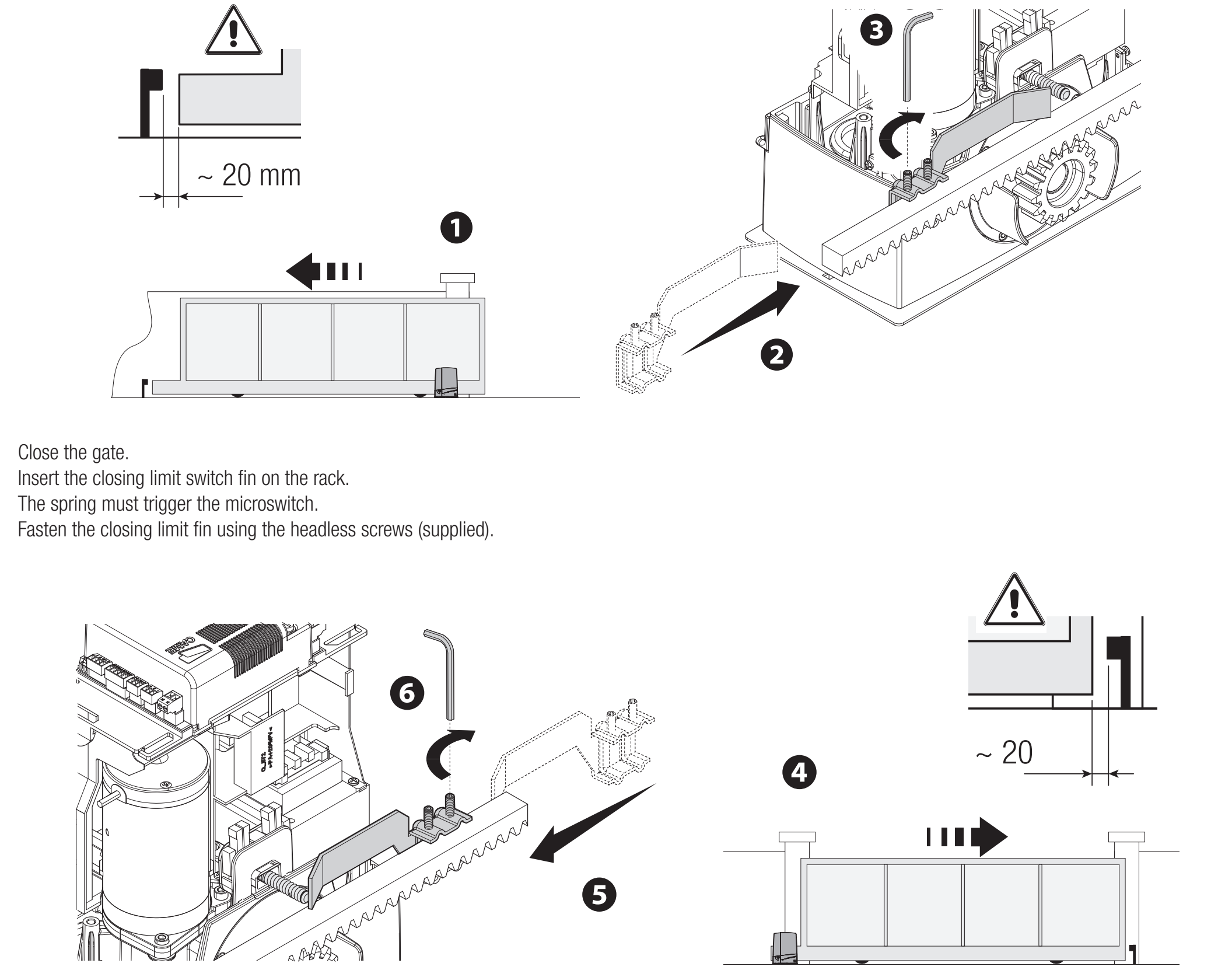

Mehanički krajnji prekidači
Krilo ručno pomaknite u otvoreni položaj. Na zupčastu letvu pričvrstite graničnik za otvaranje tako da njegov nalet pouzdano aktivira opružni mikroprekidač. Na isti način namjestite graničnik za zatvaranje. Čvrsto osigurajte graničnike; mehanički fiksni graničnik vrata i aktivacijski graničnik pogona imaju različite uloge.
U prikazanom sklopu ostavite približno 20 mm prije fiksnog graničnika. Provjerite zaustavni hod pri stvarnoj brzini i opterećenju.
Ožičenje
| Priključak | Kabel / uvjet |
|---|---|
| Mreža 230 V AC, L/N/PE | 3G × 1,5 mm² do 20 m; 3G × 2,5 mm² za 20–30 m. |
| Upravljački elementi | Broj vodiča ovisi o upravljanju, presjek 0,5 mm² za navedene kratke trase. |
| Fotocelije DIR10 | TX: 2 × 0,5 mm²; RX: 4 × 0,5 mm². Obvezno je povezivanje TX-a i kontakta NC. |
| Antena | RG58, najviše 10 m; preporučeno do 5 m. |
| RSE / CRP | UTP CAT 5; odvojena serijska veza, ne napajanje motora. |
Broj vodiča mora biti dovoljan za cijelu odabranu shemu. Kod dulje trase, istodobnih potrošača ili druge dodatne opreme tehničar mora ponovno izračunati presjek prema struji i padu napona. Zaštitite kabele od oštećenja i kontakta s motorom ili transformatorom; mrežni dovod i niskonaponske krugove vodite prikladno odvojeno.

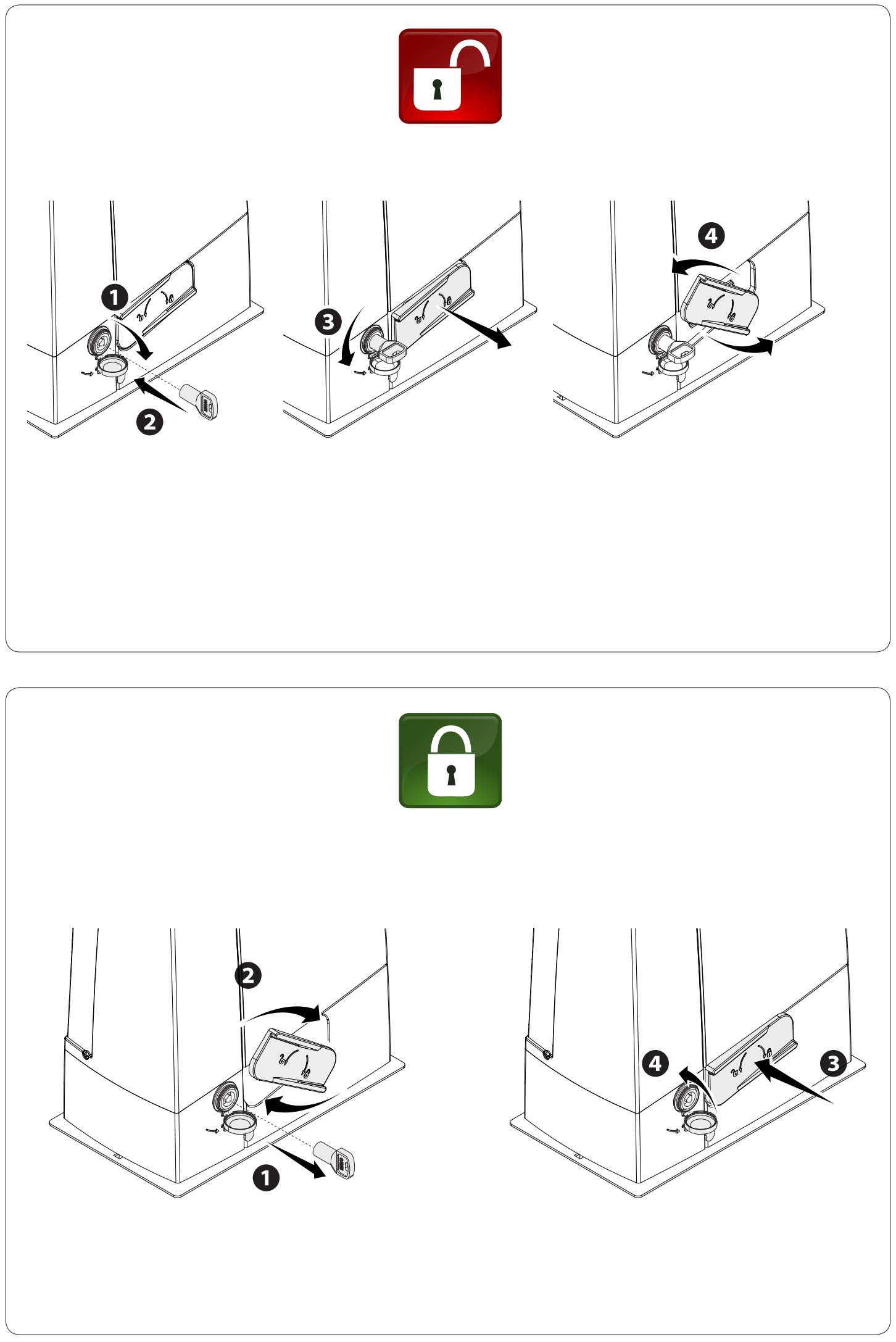

Ručno deblokiranje u slučaju nestanka napajanja
Prije ručnog pomicanja isključite napajanje i osigurajte krilo. Deblokiranje oštećenih ili neuravnoteženih vrata može izazvati nekontrolirano pomicanje.
- Umetnite ključ u bravu i okrenite ga u smjeru strelice na slici.
- Povucite i otvorite ručicu za deblokiranje kao što je prikazano na slici.
- Ručno pomičite vrata kontrolirano, bez osoba na putanji kretanja.
- Pri ponovnom zaključavanju vratite ručicu u početni položaj i zaključajte mehanizam. Prije izdavanja naredbe motoru provjerite je li pogon blokiran.

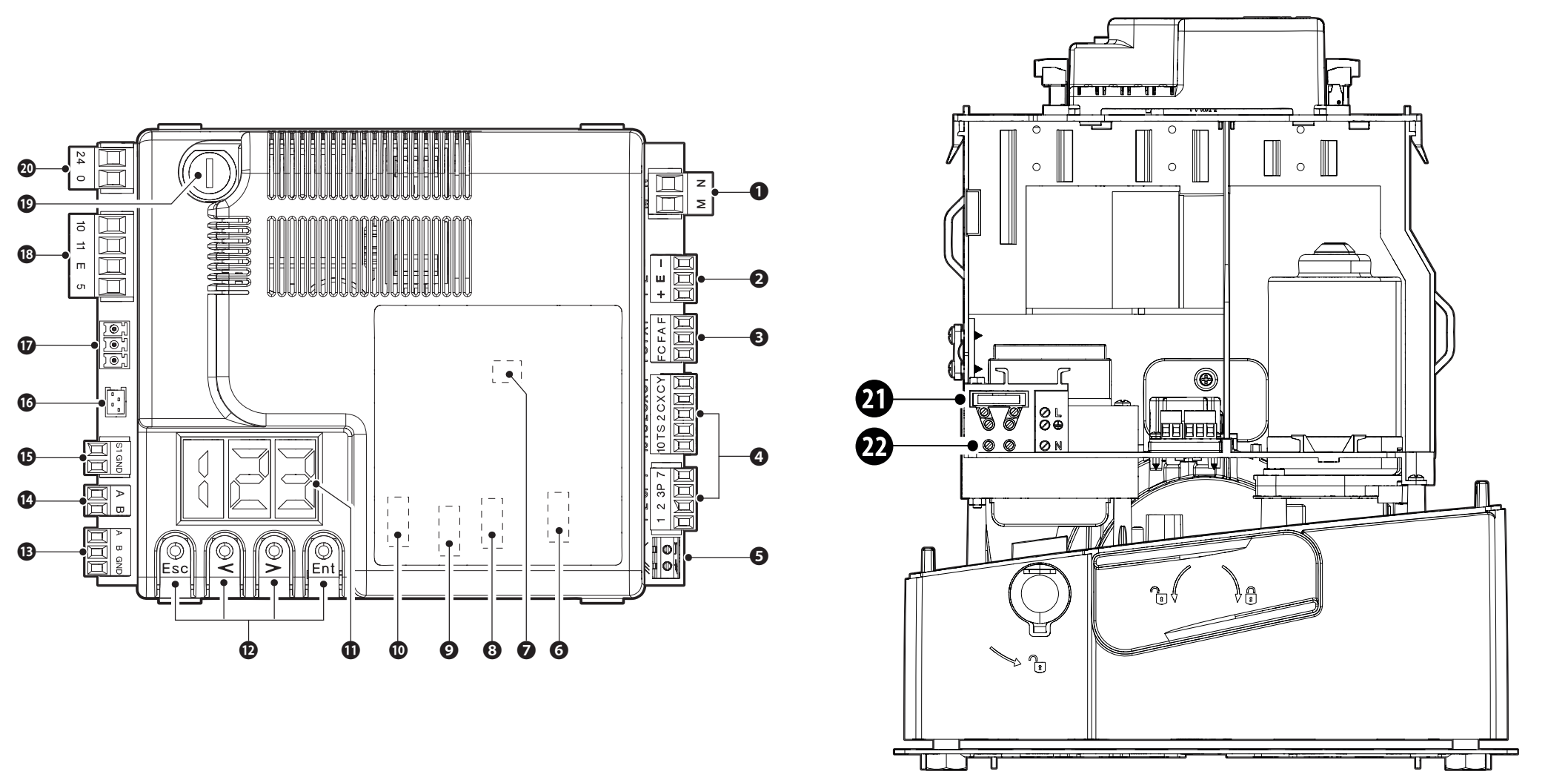

Orijentacija na upravljačkoj ploči ZN7

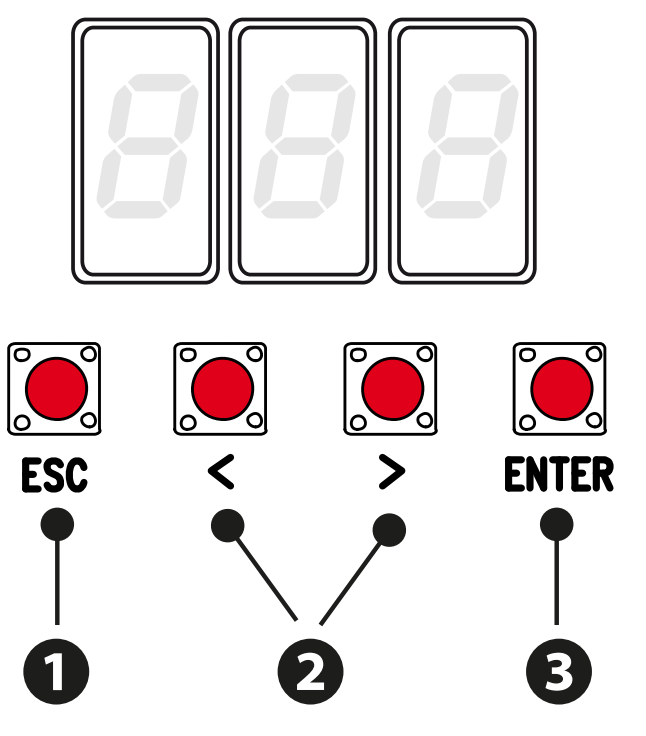

ZN7 ima zaslon i tipke ESC, strelice i ENTER. Postavkama, vremenima i korisnicima upravlja se putem izbornika. Priključci AF, Memory Roll, R700/R800, RSE i RIOCN8WS imaju zasebne namjene; karticu umećite ili vadite samo kada su isključeni mrežno napajanje i baterije.
| Broj na slici | Element |
|---|---|
| 1 / 2 / 3 | Motor / enkoder / krajnji prekidači |
| 4 / 5 / 6 | Naredbe i sigurnost / antena / AF |
| 7 / 8 / 9 / 10 | Memory Roll / R700 ili R800 / RSE / RIOCN8WS |
| 11 / 12 | Zaslon / programske tipke |
| 13 / 14 / 15 | A–B–GND serijska veza / A–B tipkovnica / S1–GND transponder |
| 16 / 17 / 18 | GSM modul / RGP1 / dodatna oprema i svjetla |
| 19 / 20 / 21 / 22 | Osigurač dodatne opreme / ulaz ploče / mrežni osigurač / mrežni dovod |
Priključne stezaljke i napajanje ZN7
| Priključne stezaljke | Namjena / napon / polaritet |
|---|---|
| L / N / PE | Mreža 230 V AC, 50/60 Hz za BXV04AGS. PE je zaštitni vodič; AC nema +/−. |

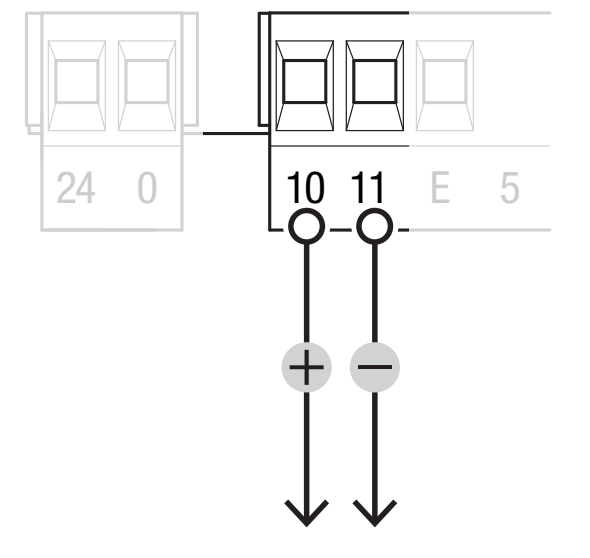

| 10 / 11 | Dodatna oprema: uobičajeno 24 V AC, pri baterijskom napajanju 24 V DC, zbroj potrošnje najviše 40 W. Kod DC-a 10 = plus (+), 11 = minus (−); kod AC-a nema polariteta. |
| 10 / E | Bljeskalica ili svjetlo za ciklus, 24 V AC/DC, maks. 25 W. Kod DC-a 10 je zajednički pozitivni pol, a E je preklopni izlaz. |
| 10 / 5 | Signalizacija stanja vrata, 24 V AC/DC, maks. 3 W. Kod DC-a 10 je zajednički pozitivni pol, a 5 je preklopni izlaz; nije za trajno napajanje. |
| 24 / 0 | Unutarnji dovod ploče iz napojnog dijela; ne spajati kao izlaz za dodatnu opremu ni kao vanjski ulaz za baterije. |
| M / N | Motor 24 V DC; zadržite ožičenje odgovarajućeg sklopa. Nije dovod 230 V. |
| + / E / − | Enkoder: napajanje +/− i signal E; nije univerzalni izlaz za dodatnu opremu. |
| F / FA, F / FC | F je zajednički, FA za otvaranje, FC za zatvaranje; NC krajnji kontakti bez polariteta. |
| A / B / GND – RSE | Serijsko sučelje s karticom RSE; ne zamijeniti s A/B tipkovnice. |

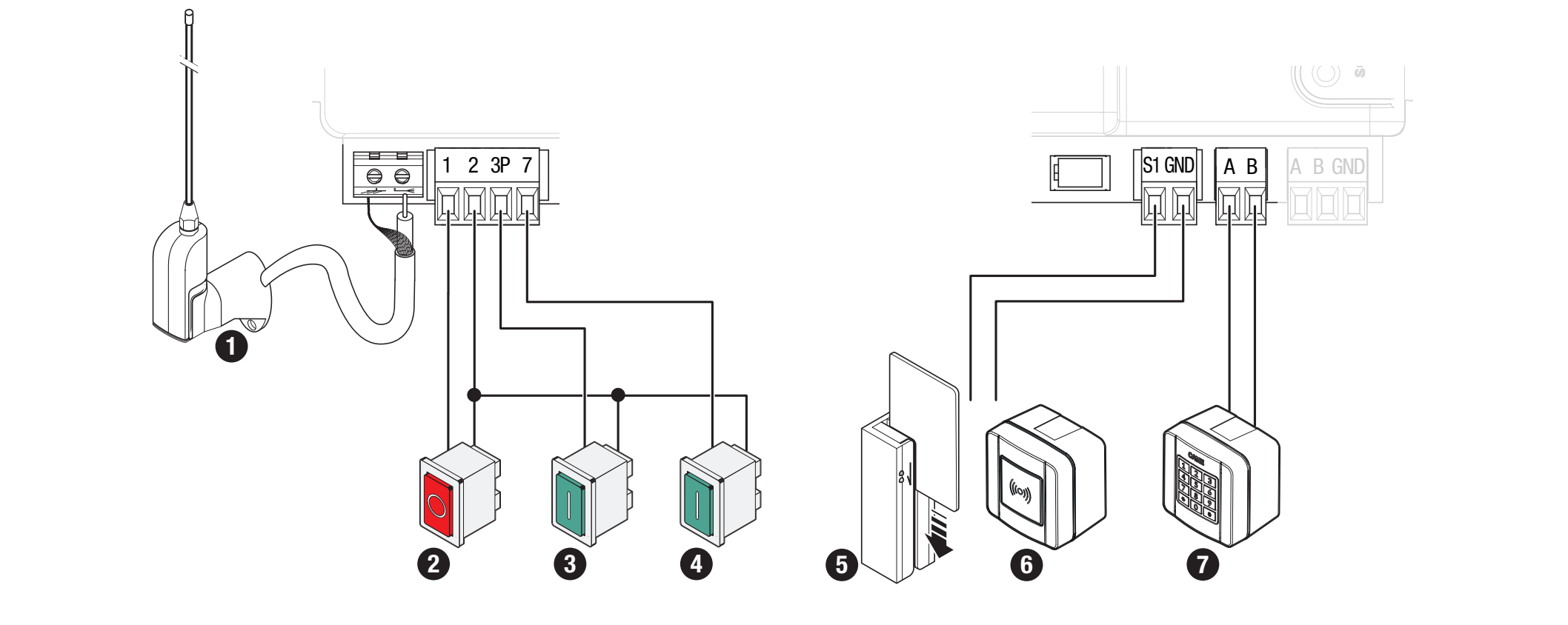

Naredbe i sigurnosni kontakti
| Priključne stezaljke | Kontakt / funkcija |
|---|---|
| 1–2 | NC STOP; aktivirati F1 = ON ako je priključen. Tvornički F1 = OFF. Bez polariteta. |
| 2–7 | NO naredba; funkciju odabire F7. Beznaponski kontakt bez polariteta. |
| 2–3P | NO djelomično ili potpuno otvaranje prema F8. Beznaponski kontakt bez polariteta. |
| 2–CX / 2–CY | NC sigurnosni ulazi; postaviti F2/F3. Bez polariteta. |
| 10 / TS | Ispitivani napojni krug fotocelija prema shemi; ne aktivirati F5 bez pravilnog ožičenja. |
| A–B / R800 | Kodna tipkovnica s dekoderskom karticom R800, F14 = 1. |
| S1–GND / R700 | Transponder ili čitač s R700, F14 = 0. |
| Antena / AF | RG58 i utična radijska kartica odgovarajuće frekvencije/kodiranja. |

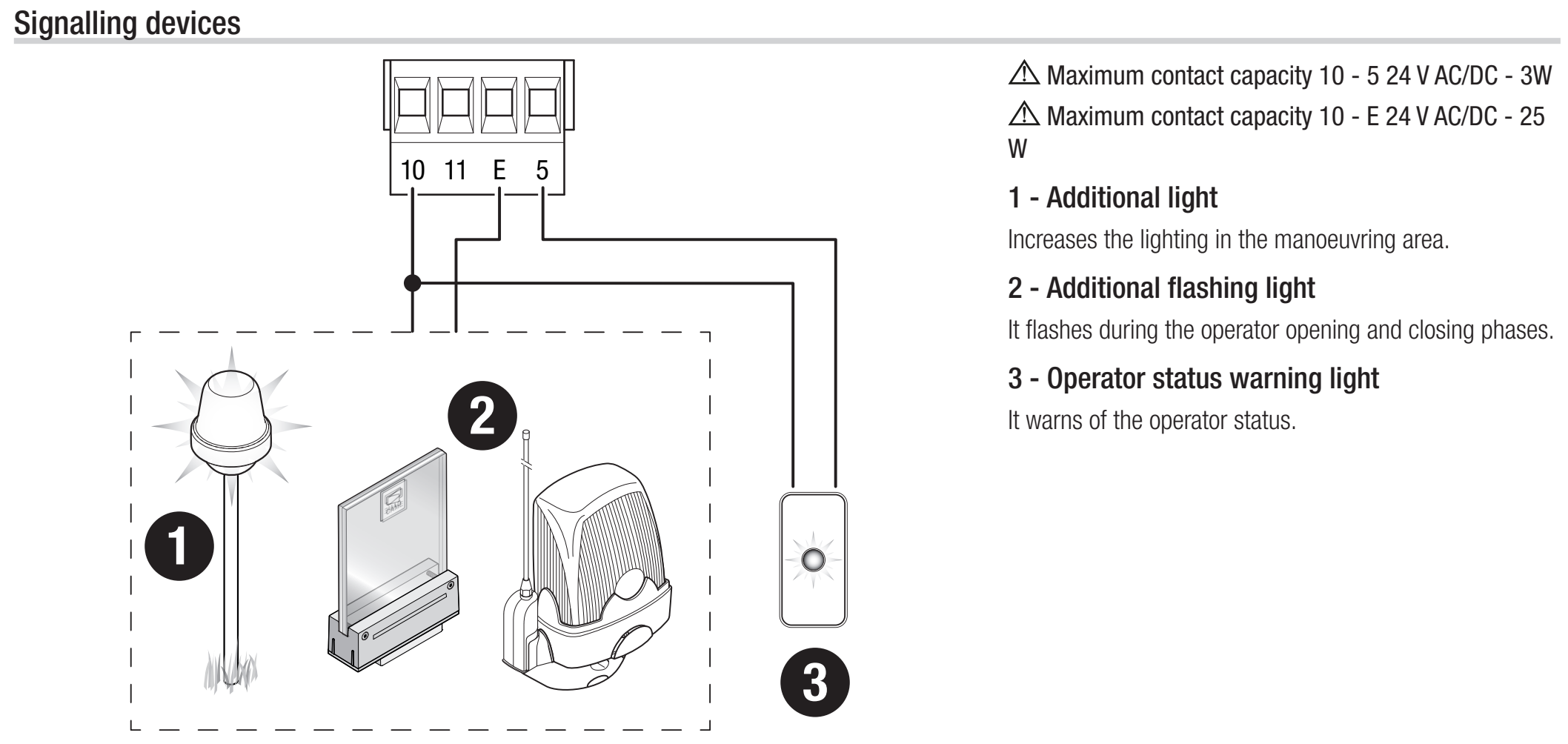

Bljeskalica i signalizacija stanja

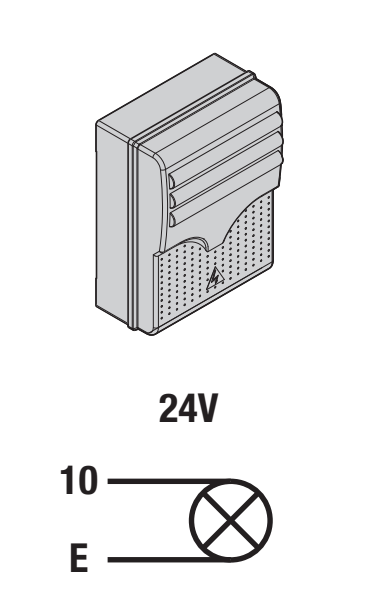

KLED24, 24 V AC/DC i 2 W, priključite na 10–E; za bljeskalicu postavite F18 = 0. KLED24 nema zasebno označen dovod +/−. Kod AC-a nema istosmjerne polarizacije, a kod DC-a je 10 pozitivni zajednički priključak ploče. Ne spajajte svjetlosni signalizator od 230 V na ovaj izlaz od 24 V.
Izlaz 10–5 namijenjen je maloj signalizaciji stanja, maks. 3 W, s postavkom F10. Način rada cikličkog svjetla F18 = 1 zahtijeva vrijeme automatskog zatvaranja; svjetlo ostaje upaljeno od otvaranja do potpunog zatvaranja, uključujući vrijeme čekanja.
Fotoćelije i sigurnosni test

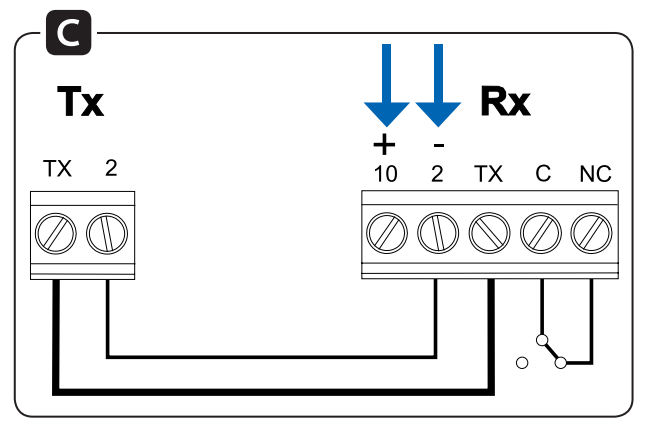

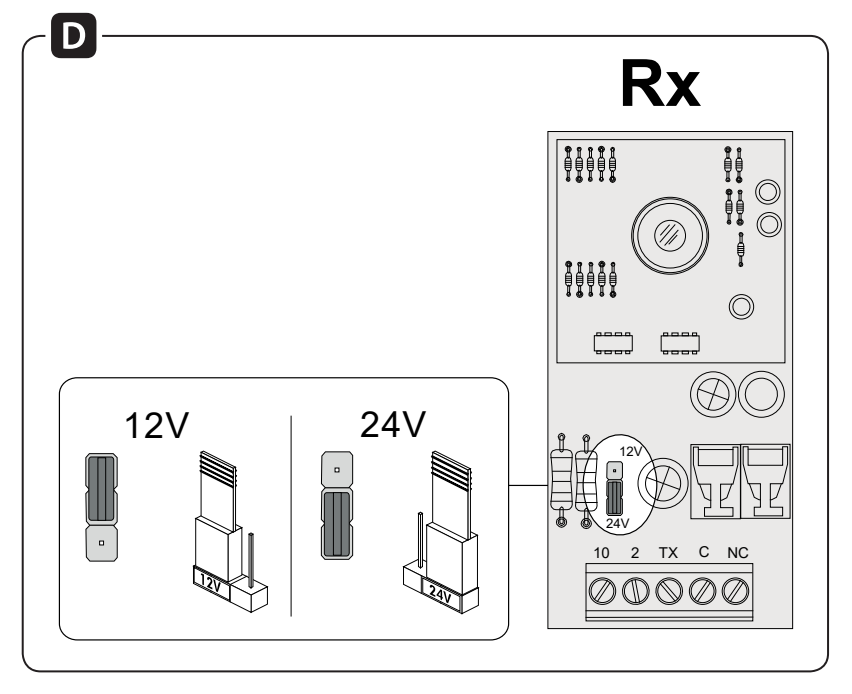

CAME DIR10 sastoji se od odašiljača TX i prijamnika RX s dometom od 10 m. Postavite premosnik prijamnika na 24 V. Potrošnja para iznosi 60 mA pri 24 V AC. Napajanje RX-a označeno je s 10 (+), 2 (−); TX ima TX (+), 2 (−). Kod izmjeničnog napajanja istosmjerna polarizacija nije primjenjiva. Priključak TX dio je sinkronizacije; nemojte izostaviti njegovo spajanje.

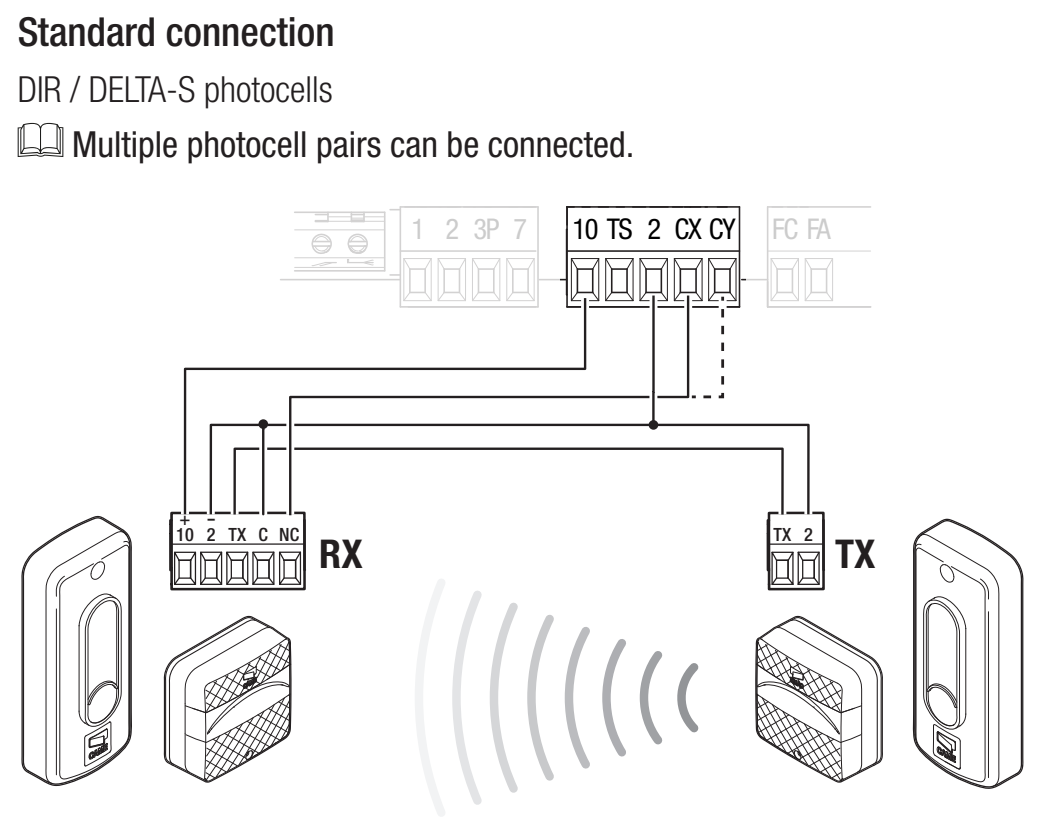

| Priključak fotoćelije | Uobičajeno spajanje | Spajanje s testom |
|---|---|---|
| RX 10 (+) | Ploča 10 | Ploča 10 |
| RX 2 (−) i RX C | Ploča 2 | Ploča 2 |
| RX TX ↔ TX TX (+) | Spojite TX između prijamnika i odašiljača | Isti spoj |
| TX 2 (−) | Ploča 2 | Ploča TS |
| RX NC | Ploča CX | Ploča CX |
Kontakt C–NC je beznaponski sigurnosni kontakt. Nema plus ni minus. Spajanje napajanja i kontakta dva su različita strujna kruga. Kod DC-a je 10 pozitivni pol; negativni priključak RX 2 u ovoj je konkretnoj shemi spojen na zajednički priključak 2 ploče. Nemojte zamijeniti priključak 2 s priključkom napajanja 11.
Za kontakt na CX-u postavite F2 = C1. Za kontakt na CY-u odaberite odgovarajuću reakciju putem F3. C1 ponovno otvara pri zatvaranju, C2 ponovno zatvara pri otvaranju, C3 zaustavlja i zatim automatski zatvara te zahtijeva F19; C4 čeka uklanjanje prepreke, a zatim nastavlja kretanje.

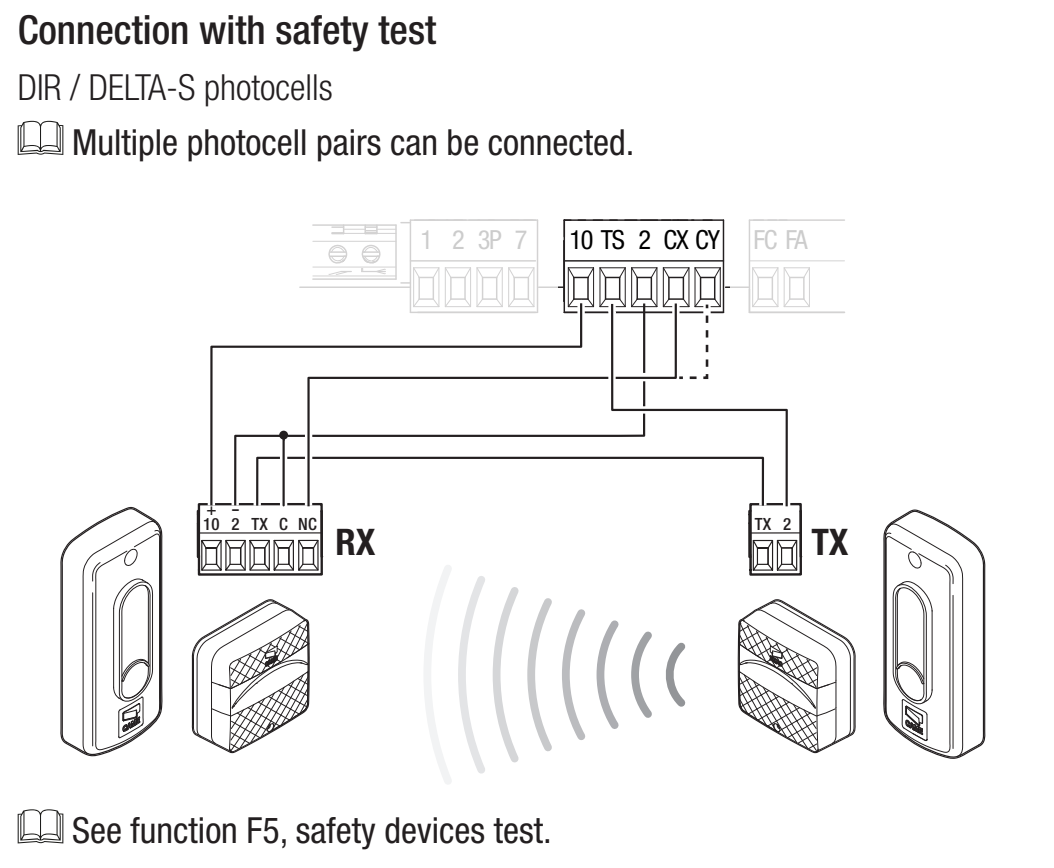

Spajanje testa putem TS-a
Pri testu se TX 2 premješta na TS, dok RX 2 i RX C ostaju na priključku 2 ploče. Spoj TX-a između odašiljača i prijamnika ostaje. Najprije promijenite spajanje dok je napajanje isključeno, a tek zatim aktivirajte test.
Postavite F5 = 1 za CX, 2 za CY ili 4 za CX i CY. U slučaju pogreške testa prikazuje se E4, a pogon neće izvršiti naredbu. Funkcija se upotrebljava s aktivnim sigurnosnim ulazima.
Nakon spajanja isprobajte prekid snopa tijekom odgovarajućeg kretanja i njegovo ponovno oslobađanje. Nemojte premostiti sigurnosni ulaz kao trajno rješenje kvara.
Sigurnosni rubovi
Kontaktni rub NC spojite između 2 i CX-a ili CY-a te odaberite C7 – ponovno otvaranje pri zatvaranju ili C8 – ponovno zatvaranje pri otvaranju. Beznaponski kontakt nema polaritet. Otporni rub nemojte spajati kao običan NC kontakt; mora imati odgovarajuće sučelje za konkretno upravljanje.
Prvo pokretanje ZN7
- Provjerite slobodno kretanje, zupčastu letvu, fiksne i električne graničnike, blokiran pogon, ožičenje i zaštitu opasnih mjesta.
- Uključite napajanje i provjerite zaslon. Postavite A1 = 1 za motor do 400 kg, F54 prema smjeru i F1 prema priključenom STOP-u.
- Postavite F2/F3 za priključene zaštite i eventualni test F5. Neupotrebljene ulaze ostavite deaktiviranima. Za učenje postavite F11 = ON.
- Izvedite A3 – učenje putanje.
- Postavite radne parametre i korisnike te isprobajte cijeli ciklus, djelomično otvaranje, svaki sigurnosni element, signalizator i ponašanje nakon nestanka mrežnog napajanja.
Prvi uobičajeni manevar nakon uključivanja napajanja jest otvaranje; pričekajte da se dovrši. Kalibracija A3 ima vlastiti slijed. U slučaju neuobičajene buke, vibracija ili pogrešnog smjera odmah zaustavite pogon tipkom ESC/STOP i uklonite uzrok.

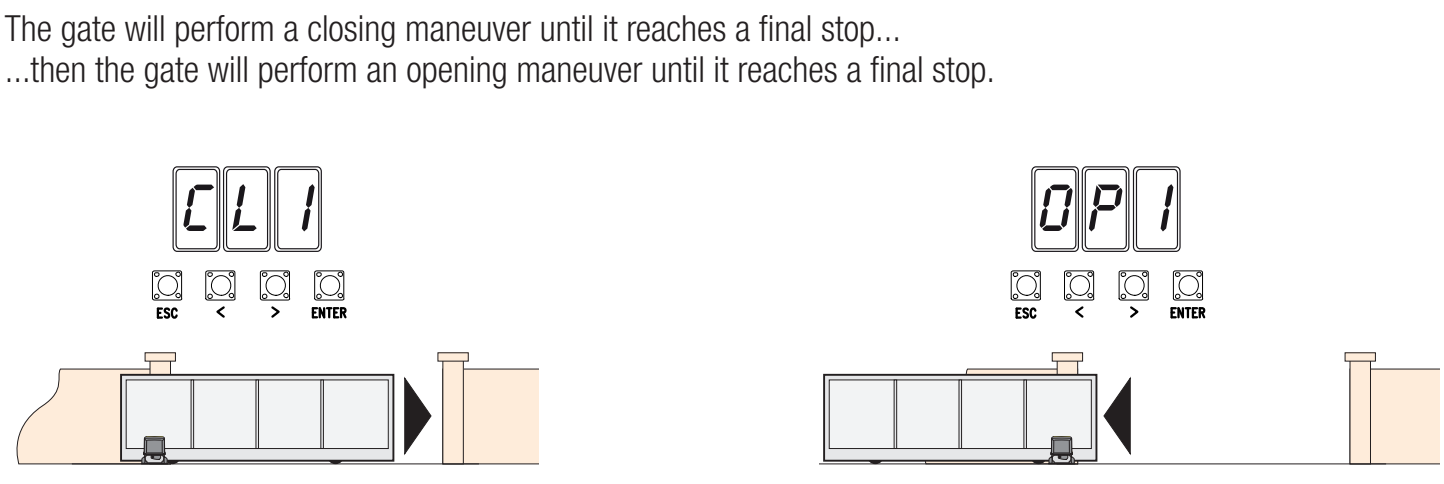

A3 – automatsko učenje putanje
Preduvjeti: ispravno postavljeni A1 i F54, podešen STOP, aktivni enkoder, ispravni krajnji prekidači i fiksni graničnici. Ručno pomaknite krilo približno do polovice i ponovno blokirajte pogon. Prostor mora ostati slobodan.
Tijekom kalibracije sigurnosni su uređaji isključeni, osim zaustavljanja tipkom ESC. Tehničar mora nadzirati cijelo kretanje i spriječiti ulazak osoba u putanju.
- Pritisnite ENTER, strelicama odaberite A3 i potvrdite tipkom ENTER.
- Odaberite ON i potvrdite tipkom ENTER.
- Pogon najprije zatvara do krajnjeg položaja; na zaslonu se prikazuje CL1.
- Zatim otvara do krajnjeg položaja; na zaslonu se prikazuje OP1.
- Po završetku provjerite cijelo kretanje i sigurnosne zaštite. Kod E1/E2 najprije uklonite uzrok prema dijagnostici; nemojte ponavljati učenje dok postoji mehanički kvar.
Programiranje putem zaslona
Programirajte dok je pogon zaustavljen. ENTER otvara izbornik i potvrđuje odabir; strelice </> odabiru stavku ili mijenjaju vrijednost. Nakon promjene pritisnite ENTER za potvrdu. ESC poništava nepotvrđenu promjenu, vraća se natrag ili izlazi iz izbornika. Tijekom uobičajenog rada ESC zaustavlja pogon; strelice omogućuju probno kretanje.
Podebljano su označene izričito navedene tvorničke vrijednosti u odgovarajućem izborniku. Funkcije dodatne opreme prikazuju se samo ako je ugrađena potrebna kartica ili aktivirana povezana funkcija. Prije promjene zabilježite trenutačne postavke. Manji broj osjetljivosti F34/F35 znači veću osjetljivost; nakon promjene brzine, momenta ili osjetljivosti potrebno je provjeriti sile i zaštite.
Funkcije F
Korisnici i sustav U / A / H
Uparivanje i brisanje daljinskih upravljača
Memorija ZN7 ima kapacitet od 250 korisnika. Prijamnik mora biti ugrađen u AF te odgovarati frekvenciji i kodiranju odašiljača. Primjer fiksnog koda na 433,92 MHz je TOP-432EE s AF43S. U4 može ograničiti raspon kodiranja koja se primaju; ista frekvencija sama po sebi nije dovoljna.
- U U1 odaberite radnju: 1 korak po korak, 2 sekvencijalno, 3 samo otvaranje ili 4 djelomično otvaranje.
- Potvrdite pritiskom na ENTER i pošaljite kod pritiskom na odabranu tipku daljinskog upravljača.
- Ponovite postupak za sljedećeg korisnika. Zabilježite brojeve pohrane i dodijeljene naredbe, a zatim isprobajte stvarni rad.
Korisnika možete izbrisati putem U2: odaberite ON, strelicama odaberite broj ili aktivirajte odgovarajući pohranjeni odašiljač te potvrdite pritiskom na ENTER. Na zaslonu se prikazuje CLr kao potvrda brisanja. U3 = 1 briše sve korisnike.
U4 = 2 (Rolling Code) ili 3 (TWIN) briše prethodno pohranjene odašiljače s drugim kodiranjem. Prije promjene provjerite sustav, verziju H1 i evidenciju daljinskih upravljača; ovu promjenu nemojte upotrebljavati za pokušajno rješavanje kvara prijamnika.
Sigurnosna kopija putem Memory Roll
- Odspojite mrežno napajanje i eventualne baterije te umetnite Memory Roll u njegov priključak.
- Uključite napajanje; za spremanje podataka upotrijebite F50 = 1, a za učitavanje F51 = 1. Učitavanjem će se podaci na ploči zamijeniti spremljenim podacima.
- Po završetku ponovno odspojite napajanje i izvadite memorijsku karticu.
- Nakon učitavanja provjerite model, smjer, zaštite i sve naredbe. Ova ZN7 ima priključak Memory Roll; nemojte koristiti USB priključak koji ne postoji.

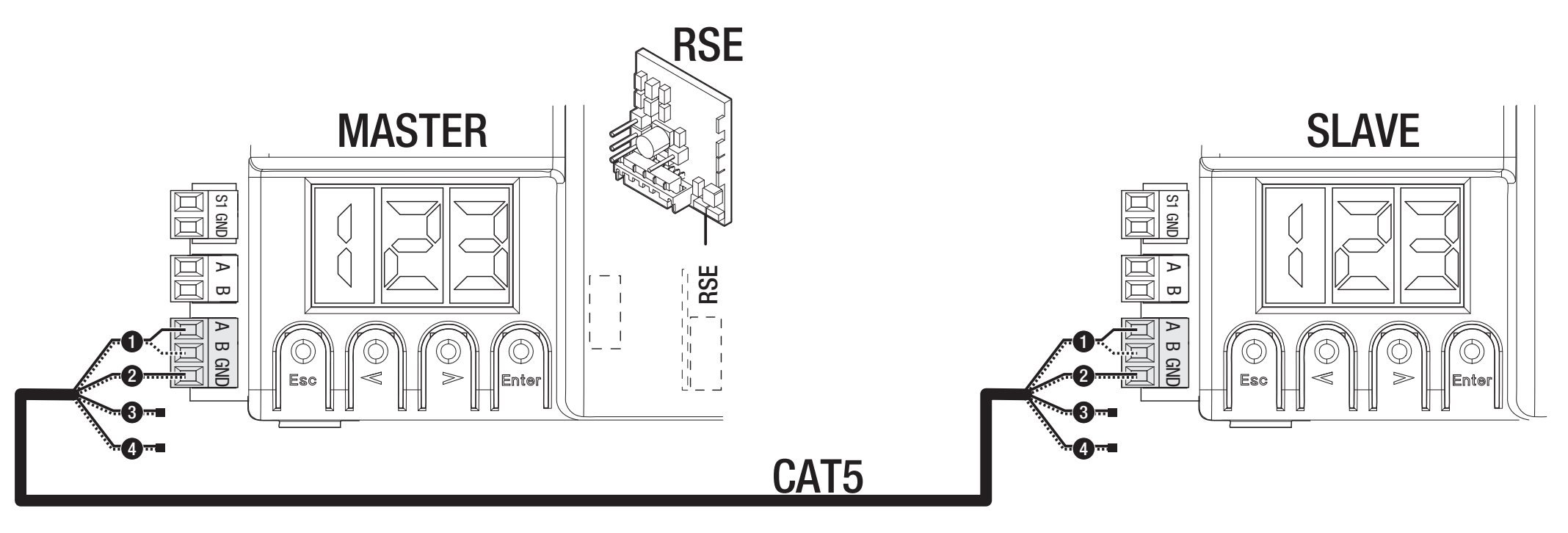

Uparivanje dvaju pogona
U svaku ploču postavlja se kartica RSE, a povezivanje CAT 5 izvodi se preko A–B–GND prema slici. Upravljačke i sigurnosne elemente spajajte na ploču MASTER. Na njoj postavite F49 = 1, smjer F54 i prijenos parametara F52. Korisnike pohranjujte na MASTER; djelomično otvaranje i naredba korak po korak rade prema prikazanom zajedničkom sustavu.
Bežična sigurnost RIO
RIOCN8WS koristi zaseban priključak RIO. F65/F66 postavljaju dvije bežične sigurnosne rubne letve, a F67/F68 dva kanala fotoćelija. Provjerite stvarnu oznaku stavke i kanala na zaslonu. Bežični sigurnosni test i dalje je aktivan; gubitak veze E17 ili nedostatak konfiguracije E18 riješite prije ponovnog pokretanja.
A4 – resetiranje parametara
Prije resetiranja zabilježite verziju H1, postavke i korisnike; ako imate Memory Roll, spremite podatke. U A4 odaberite ON i potvrdite tipkom ENTER. Za ovdje opisanu izvedbu vraćaju se tvorničke postavke i briše se naučena putanja.
Nakon resetiranja ponovno postavite A1, F54, F1, sigurnosne ulaze i učenje A3. Prije redovnog rada provjerite zaštite. Brisanje korisnika zasebna je funkcija U3. Na ploči s drukčijim izbornikom A4 može imati drukčiji opseg vraćanja postavki; ravnajte se prema konkretnoj izvedbi.
Dijagnostika prema zaslonu
| Šifra | Značenje / provjera |
|---|---|
| E1 | Pogreška kalibracije. Provjerite A3, mehaniku, smjer i krajnje prekidače. |
| E2 | Pogreška postavke. Provjerite model A1, smjer F54 i dovršetak učenja. |
| E3 | Pogreška enkodera. Bez napajanja provjerite priključak +/E/− i vodiče; nakon popravka provedite učenje. |
| E4 | Pogreška sigurnosnog testa. Provjerite TX na TS, napajanje, NC i F5. |
| E7 | Prekoračeno radno vrijeme. Provjerite otpor, graničnike i dovršetak kretanja. |
| E9 | Prepreka pri zatvaranju. Uklonite stvarnu prepreku; provjerite zupčastu letvu i osjetljivost. |
| E10 | Prepreka pri otvaranju. Provjerite putanju i ispravnu postavku sila. |
| E11 | Previše uzastopnih prepreka. Popravite mehaniku ili uklonite uzrok aktiviranja zaštite. |
| E13 | Oba krajnja kontakta su otvorena. Provjerite FA/FC/F i prekidne graničnike. |
| E14 | Pogreška serijske komunikacije. Provjerite RSE, CAT 5 i konfiguraciju. |
| E15 | Nekompatibilni odašiljač. Provjerite AF, frekvenciju i U4. |
| E17 | Kvar komunikacije bežičnog sustava. Provjerite RIO, uređaje i smetnje. |
| E18 | Bežični sustav nije konfiguriran. Provjerite RIO i odgovarajuće postavke F65–F68. |
Ako se vrata ne pomiču, provjerite napajanje, je li pogon otključan, STOP i aktivne sigurnosne ulaze, tipku koja je stalno pritisnuta te bateriju odašiljača. Ako se otvore, ali se ne zatvaraju, provjerite fotoćelije i njihov NC kontakt. Nemojte zaobilaziti kvar zaštite trajnim premošćivanjem.
Osigurači ZN7 za 230 V
| Krug | Brzi osigurač |
|---|---|
| Mrežno napajanje LINE | 1,6 A-F |
| Pribor | 2 A-F |
Osigurače provjeravajte bez mrežnog napajanja i baterija. Zamijenite ih samo osiguračima iste vrijednosti i tipa; najprije uklonite uzrok kratkog spoja ili preopterećenja.
Održavanje i servis
Redovito provjeravajte čistoću putanje i zupčaste letve, lakoću ručnog pomicanja, pričvršćenje pogona, prekidne graničnike, stanje kabela, deblokadu, fotoćelije i ostale sigurnosne elemente. Prije čišćenja ili zahvata odspojite mrežno napajanje i eventualno pričuvno napajanje baterijom. U slučaju oštećenja, neuobičajene buke ili vibracija zaustavite rad i uklonite uzrok.
Zakretni moment motora A6 i osjetljivost F34/F35 namjestite prema stvarnoj mehanici. Veći zakretni moment ne smije prikrivati otpor ili kvar; nakon podešavanja izmjerite sile i provjerite zaštite. U servisni zapis unesite verziju H1, broj manevara A5 i izvršene popravke.
Tehničke značajke BXV04AGS
| Parametar | Vrijednost |
|---|---|
| Maksimalna masa krila | 400 kg |
| Maksimalna duljina krila | 14 m |
| Napajanje pogona – mrežno | 230 V AC, 50/60 Hz |
| Napajanje motora | 24 V DC |
| Snaga | 170 W |
| Maksimalna potrošnja struje | 7 A |
| Potisna sila | 350 N |
| Maksimalna brzina pomicanja | 12 m/min |
| Radno vrijeme | 180 s |
| Stupanj zaštite | IP44 |
| Radna temperatura | −20 do +55 °C |
| Rad | Intenzivan rad; nije određen fiksan broj ciklusa na sat. |
| Potrošnja u stanju pripravnosti | 5,5 W |
| Klasa zaštite | I |
| Zupčanik / krajnji prekidači | Modul 4 / mehanički |
| Upravljanje navedenom izvedbom | ZN7, zaslon + ESC/strelice/ENTER |
