Opis proizvoda Komplet pogona za kliznu kapiju do 800 kg CAME BX708, 801MS-0030 (D)
Pogon CAME BX708AGS namijenjen je za klizna vrata težine do 800 kg i duljine krila do 14 m. Ima elektromehanički granični prekidač za zaustavljanje. Pogon je nepovratni. Detaljne tehničke značajke ». Priručnik za preuzimanje ».
CAME BX708AGS i upravljačka jedinica ZBX7N
Komplet sadrži pogon za klizna vrata do 800 kg s mehaničkim krajnjim prekidačima. Motor i napajanje su 230 V AC; pribor se napaja putem zasebnog izlaza 24 V AC. Ugrađeni enkoder omogućuje učenje putanje, detekciju prepreka i podesivo usporavanje.
Prije podešavanja provjerite točan model pogona, oznaku ZBX7N na ploči i verziju firmvera u H1. Sljedeći popis namijenjen je starijoj izvedbi upravljačke jedinice s opcijama F8 0 = djelomično otvaranje / 1 = otvaranje. Samo podudaranje opcije F8 ne potvrđuje da je cijela verzija ista. Čak se i ploče s istim nazivom i istim opcijama F8 mogu razlikovati u ponašanju memorije ili tehničkim podacima. Prije izmjene usporedite postavke i postupak s uputama isporučenima uz konkretnu ploču. Ako opcija F8 nudi 1/2, nemojte koristiti dolje navedene brojeve ni tvorničke vrijednosti. Pogone s mrežnim motorom od 230 V nemojte zamijeniti s modelima od 24 V.
Montažu, priključivanje na električnu mrežu, podešavanje sila i sigurnosna ispitivanja smije obavljati samo kvalificirani tehničar. Prije rukovanja priključnim stezaljkama ili utičnim karticama isključite napajanje. Pogon ne smije nadomjestiti nedostajuće mehaničke graničnike niti svladavati neispravnu mehaniku vrata.
Što sadrži komplet

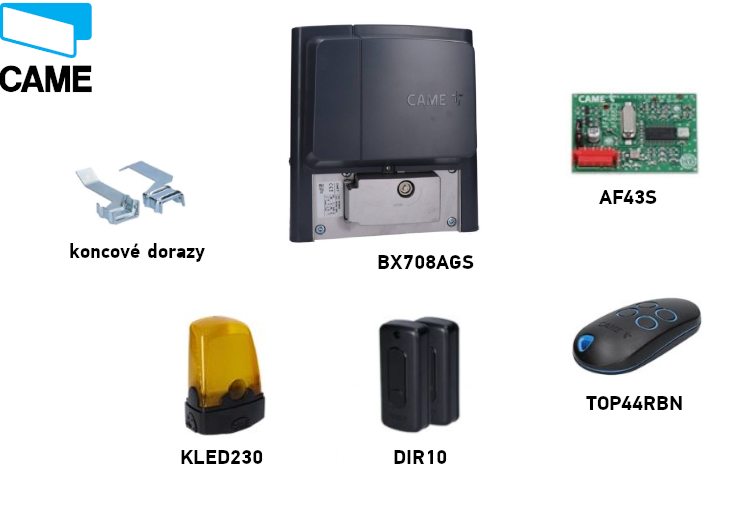

Pogon BX708AGS s ugrađenom pločom ZBX7N, graničnici za uključivanje, radiokartica AF43S, daljinski upravljač TOP44RBN, par fotoćelija DIR10 i signalna svjetiljka KLED230. Zupčasta letva odabire se prema vratima; nije navedena u opremi ovog kompleta.
Komplet CAME BX708
| Svojstvo | CAME BX708AGS |
|---|---|
| Komplet |  BX708 – do 800 kg |
| Masa krila | maks. 800 kg |
| Duljina krila | maks. 14 m |
| Motor i ploča | 230 V AC / ZBX7N |
| Krajnji prekidači | mehanički |
| Oprema | AF43S, TOP44RBN, DIR10, KLED230 |
Veće ograničenje mase modela BX708 ne povećava maksimalnu duljinu krila. Odabir izvršite prema stvarnoj masi i duljini, otporu pri kretanju i broju ciklusa; sama masa nije dovoljna.
Pribor – što, zašto i koji tip
| Što | Zašto | Tip / priključak |
|---|---|---|
| Fotoćelije | Zaštita područja prolaza pri zatvaranju. | CAME DIR10, sinkronizirani par, 24 V AC; priključne stezaljke i test. |
| Daljinski upravljač | Naredba za cijelu ili djelomičnu putanju. | TOP44RBN, 433,92 MHz, Rolling Code; pohrana putem U1. |
| Radiokartica | Prijam signala daljinskog upravljača. | AF43S u AF priključku; kodovima i korisnicima upravlja ZBX7N. Sama frekvencija ne određuje kompatibilnost. |
| Signalna svjetiljka | Upozorava na kretanje vrata. | CAME KLED230 na W–E1, 230 V AC; izlaz i F18. |
| Zupčasta letva | Prenosi kretanje na krilo vrata. | Letva s modulom 4, prikladna i za masu konkretnih vrata; montaža. |
| Tipkalo / ključna sklopka | Lokalno upravljanje ili djelomično otvaranje. | Prekidači i tipkala, beznaponski kontakt NO za 2–7 ili 2–3P; priključivanje. |
| Sigurnosni rub | Zaštita od prignječenja na opasnim mjestima. | CAME DFWN s kontaktom NC; otporni rub od 8,2 kΩ samo uz ispravnu konfiguraciju r7/r8. Sučelje i podešavanje. |
| Serijsko sučelje | Povezivanje dvaju pogona ili komunikacija CRP. | RSE u odgovarajućoj utičnici, A/B/GND; MASTER/SLAVE. To nije uobičajeni radioprijamnik. |
Odabir pogona i opterećenje
Maksimalna masa krila iznosi 800 kg, maksimalna duljina 14 m. Nakon deblokiranja vrata se moraju glatko pomicati cijelom putanjom i imati mehaničke graničnike u oba smjera. U slučaju udaraca, zapinjanja ili povećanog otpora najprije popravite vodilicu i mehaniku.
17 ciklusa na sat i 6 uzastopnih ciklusa odnosi se na referentnu duljinu krila od 4 m, temperaturu od 20 °C i ispravno montirana vrata bez dodatnog trenja. To nisu vrijednosti koje vrijede za svaku duljinu do 14 m. Kod duljeg krila i više temperature dopušteni broj ciklusa smanjuje se prema izvornim grafikonima.
Nemojte procjenom produžavati grafikone izvan posljednje prikazane točke. Broj ciklusa na sat radno je ograničenje, a ne jamstvo vijeka trajanja.
Montaža pogona i ožičenje
- Provjerite stabilnost krila, valjke, tračnicu ili vodilicu, lakoću kretanja i čvrste mehaničke graničnike. Osigurajte opasna mjesta kod zupčaste letve i zupčanika.
- Odaberite čvrstu podlogu zaštićenu od udaraca i izravnog prskanja vode. Pripremite zaštitne cijevi; za pogon se preporučuje Ø 40 mm, a za dodatnu opremu Ø 25 mm.
- Oplata temelja treba biti veća od sidrene ploče i stršiti 50 mm iznad terena. Dodajte čeličnu armaturu. Pričvrstite vijke M12 na ploču i provucite zaštitne cijevi kroz njezine otvore.
- Kod postojeće zupčaste letve pridržavajte se izvornog detalja s dimenzijama 84 / 105 mm. Poravnajte ploču i zalijte je betonom; pričekajte najmanje 24 sata da se beton stvrdne.
- Ostavite kabele da strše približno 600 mm. Skinite poklopce, postavite pogon na ploču i podesivim stopama podignite ga 5–10 mm prije prvog poravnavanja kako bi ostalo prostora za podešavanje.
Preporučeni minimalni presjeci
| Vod | Manje od 20 m | Više od 20 m i manje od 30 m |
|---|---|---|
| Mrežno napajanje 230 V AC, L/N/PE | 3G × 1,5 mm² | 3G × 2,5 mm² |
| Signalna svjetiljka | 2 × 0,5 mm² | 2 × 0,5 mm² |
| Upravljački kontakt | 2 × 0,5 mm² | 2 × 0,5 mm² |
| Fotoćelija TX | 2 × 0,5 mm² | 2 × 0,5 mm² |
| Fotoćelija RX | 4 × 0,5 mm² | 4 × 0,5 mm² |
Za vanjske mrežne instalacije koristi se H05RN-F, a za unutarnje H05VV-F; za niskonaponske vodove do 48 V, prema prikladnosti, FROR 20-22 II. Antena: RG58, preporučena duljina najviše 5 m. Serijsko povezivanje: UTP CAT5, najviše 1 000 m. Za druge udaljenosti, više priključenih uređaja ili probno ožičenje dodajte potrebne žile i odaberite presjek prema stvarnoj potrošnji i načinu spajanja.
Kabele provodite kroz zasebne uvodnice; ne smiju dodirivati motor ni transformator. Mrežni priključak mora imati odgovarajuće dvopolno isključenje i zaštitni vodič PE.
Zupčasta letva, zazor i krajnji položaji
- Deblokirajte pogon. Pričvrstite zupčastu letvu modula 4 na vrata duž cijele putanje. Pri spajanju dijelova poravnajte zupce pomoću pomoćnog komada zupčaste letve postavljenog ispod spoja.
- Ručno prijeđite cijelu putanju. Visinu podesite stopama, a bočni položaj otvorima za pričvršćivanje; između zupčaste letve i zupčanika ostavite zazor 1–2 mm. Težina krila ne smije opterećivati pogon.
- Nakon poravnavanja čvrsto zategnite pričvrsne elemente pogona.
- Ručno otvorite vrata. Pomaknite graničnik otvaranja na zupčastoj letvi do aktiviranja opruge mikroprekidača i pričvrstite ga.
- Na isti način podesite graničnik zatvaranja. Prema dimenzijskom detalju ostavite približno 20 mm. Provjerite oba smjera i ponovno blokirajte pogon.
Ručno deblokiranje u slučaju nestanka struje
- Isključite napajanje i osigurajte krilo od samovoljnog pomicanja.
- Otvorite poklopac brave, umetnite ključ i otključajte vratašca za deblokiranje.
- Otvorite vratašca i zakrenite upravljački element za deblokiranje u otvorenom prostoru vratašaca, u smjeru strelice na slici. Zatim možete ručno pomicati vrata.
- Za ponovno blokiranje zakrenite upravljački element natrag prema slici, zatvorite vratašca, zaključajte ih ključem i zatvorite poklopac brave.
- Prije ponovnog uključivanja napajanja provjerite je li pogon blokiran. Otvorena vratašca mogu uzrokovati E8.
Orijentacija ploče ZBX7N i priključne stezaljke
Na slici je ploča prikazana tako da su redne stezaljke gore, a tipke ESC / < / > / ENTER dolje desno. Zaslon je u donjem dijelu; PWR označava prisutnost napajanja. Brojevi u kružićima označavaju dijelove ploče, a ne brojeve električnih stezaljki.
| Položaj na slici | Dio ploče |
|---|---|
| 1 / 2 / 3 | Mrežni priključak / motor / transformator. |
| 4 / 6 / 22 | Osigurač ploče / dodatne opreme / mrežni osigurač. |
| 5 | Upravljački i sigurnosni ulazi. |
| 7 | RGP1: + / STB / −, štedni modul; nije baterijski ulaz. |
| 8 / 10 / 11 | Enkoder / mehanički krajnji prekidači / antena. |
| 9 / 13 / 15 | Stezaljke tipkovnice / transpondera; utičnica dekodera R700 ili R800. |
| 12 | Radio kartica AF. |
| 14 / 17 | Serijske stezaljke A/B/GND / utičnica RSE. |
| 16 | Utičnica RIO-CONN za RIOCN8WS. |
| 18 / 19 / 20 / 21 | Programske tipke / Memory Roll / zaslon / LED PWR. |
Napajanje, motor i enkoder
| Stezaljke | Spajanje i ograničenje |
|---|---|
| L / N / PE | L = faza, N = neutralni vodič; 230 V AC, 50/60 Hz. Zaštitni PE spojite na označenu točku uzemljenja. Nije riječ o +/−. |
| U / V / W | Tvorničko ožičenje motora i kondenzator; motor 230 V AC. Ne koristi istosmjerni polaritet. Za odabir smjera upotrijebite F54, nemojte nasumično mijenjati ožičenje. |
| + / E / D | Enkoder – tvorničko ožičenje: + = crvena žica, E = crna žica, D = oklop, prema izvornoj slici. Pri ponovnom spajanju pridržavajte se oznaka i izvornog ožičenja; nemojte dodjeljivati E ili D drugu funkciju na temelju boje žice. Ove stezaljke nisu napajanje fotoćelija; ovdje nemojte spajati vanjski izvor napajanja. |
| FC / FA / F | FC = krajnji prekidač zatvaranja; FA = krajnji prekidač otvaranja; F = zajednički vodič. Nemojte zamijeniti tvorničko ožičenje s napajanjem pribora. |
| 10 / 11 | 24 V AC, najviše 20 W za pribor. Kod izmjeničnog napona nema plusa ni minusa. |
| TS | Ispitni priključak za fotoćelije; upotrebljava se s F5 i odgovarajućom ispitnom shemom. Nije zamjenski stalni izlaz napajanja. |
Tipkala, STOP i sigurnosni ulazi
| Ulaz | Kontakt / primjena |
|---|---|
| 1–2 | STOP s beznaponskim kontaktom NC, aktivirati F1. Otvaranje kontakta zaustavlja uređaj i onemogućuje automatsko zatvaranje; nastavlja se nakon nove naredbe. |
| 2–7 | Beznaponski kontakt NO; naredba prema F7. Kad je F6 = ON, riječ je o kontinuiranoj naredbi zatvaranja. |
| 2–3P | Beznaponski kontakt NO; djelomično ili potpuno otvaranje prema F8. Kad je F6 = ON, riječ je o kontinuiranoj naredbi otvaranja. |
| 2–CX / 2–CY | Sigurnosni kontakt NC, reakcija prema F2/F3. Kontakt nema polaritet; nemojte na njega priključivati vanjski napon. |
| A / B – tipkovnica | Kodna tipkovnica s dekoderom R800; odabrati F14 = 1. |
| S1 / GND | Transponder ili čitač s R700; odabrati F14 = 0. Na izvornoj slici crvena je žica spojena na S1, a crna na GND. |
| Antena | RG58: središnji vodič spojiti na signalni ulaz antene, a oklop na stezaljku sa simbolom oklopa. |
NO znači da je kontakt u mirovanju otvoren, NC da je u mirovanju zatvoren, a zajednička stezaljka kontakta je COM/C. Za uobičajenu naredbu nemojte spajati mrežni napon od 230 V na ulaze 2–7 ili 2–3P. Neiskorišteni STOP isključite putem F1; neiskorištene CX/CY putem F2/F3. Nemojte isključivati spojeni sigurnosni uređaj kao način otklanjanja kvara.
Signalna svjetiljka i signalizacija stanja
| Izlaz | Napon / snaga / način rada |
|---|---|
| W–E1 | KLED230: 230 V AC, ograničenje izlaza 25 W, F18 = OFF. Za osvjetljenje tijekom ciklusa 230 V AC, najviše 60 W, F18 = 1 i aktiviran F19. AC bez +/−; nemojte ovdje upotrebljavati signalnu svjetiljku od 24 V. |
| 11–FA | Signalizacija otvorene brane: 24 V AC, najviše 3 W, bez +/−. |
| 11–FC | Signalizacija zatvorene brane: 24 V AC, najviše 3 W, bez +/−. |
Fotoćelije CAME DIR10
DIR10 su sinkronizirani odašiljač TX i prijamnik RX s dometom od 10 m. Za ovo ožičenje na fotoćelijama postavite 24 V; napajanje je 24 V AC. Par troši 60 mA pri 24 V AC. Stezaljke RX 10 i TX TX na izvornoj su shemi označene s +, a stezaljke 2 s −; pri napajanju s ploče riječ je o AC-u bez istosmjernog polariteta. Pridržavajte se konkretnog spoja za sinkronizaciju TX-a, a ne samo para žica za napajanje.
| Stezaljka DIR10 | Uobičajeno ožičenje | Ožičenje s testiranjem |
|---|---|---|
| RX 10 (oznaka +) | ZBX7N 10 | ZBX7N 10 |
| RX 2 (oznaka −) | ZBX7N 2 | ZBX7N 11 |
| RX TX ↔ TX TX (oznaka +) | Spojiti TX između RX-a i odašiljača | Isti spoj |
| TX 2 (oznaka −) | ZBX7N 2 | ZBX7N TS |
| RX C – zajednički kontakt | ZBX7N 2 | ZBX7N 11 |
| RX NC – sigurnosni kontakt | ZBX7N CX, odnosno CY | ZBX7N CX, odnosno CY |
| Funkcije | F2 = C1 (na CX), F5 = OFF | F2 = C1 (na CX), F5 = 1 |
| Na ulazu CY | F3 = odabrana reakcija | F3 = odabrana reakcija; F5 = 2 ili 4 za testiranje CX-a i CY-a |
Kod C1 otvaranje kontakta tijekom zatvaranja uzrokuje otvaranje. C2 uzrokuje zatvaranje tijekom otvaranja; C3 zaustavlja kretanje i nakon toga slijedi automatsko zatvaranje; dostupno je samo kad je F19 aktivan. C4 zaustavlja kretanje, a nakon uklanjanja prepreke kretanje se nastavlja. Odaberite reakciju prema zaštićenom području. Nakon ožičenja provjerite rad prekidanjem zrake tijekom odgovarajućeg kretanja.
Testiranje nije samo stavka u izborniku. Najprije spojite priključke prema ispitnoj shemi, a zatim aktivirajte F5. Ako testiranje ne uspije, ploča neće izvršiti naredbu i prikazat će E4. DELTA ima drukčije stezaljke; nemojte na nju primjenjivati ovaj raspored za DIR10.
Sigurnosni rubovi
Rub DFWN s beznaponskim kontaktom NC spojite između 2 i CX/CY te odaberite C7 ili C8. Pri spajanju sučelja DFI upotrijebite zasebno napajanje i kontakte navedene u nastavku; sam rub s kontaktom NC ne napaja se na taj način. Opcije r7/r8 namijenjene su odgovarajućem otpornom rubu od 8,2 kΩ, a ne proizvoljnom kontaktu. Konkretan tip, položaj i sila koja se razvija moraju se provjeriti ispitivanjem sigurnosti.
| Priključak izvornog DFI-ja | ZBX7N / sigurnosni rub |
|---|---|
| 24V / 0V | DFI 24V → ZBX7N 10, DFI 0V → ZBX7N 11. Napajanje u ovoj shemi je 24 V AC, bez istosmjerne polarizacije +/−; priključak 12V ostaje slobodan. Zajedničko ograničenje izlaza 10–11 za pribor iznosi 20 W. |
| Par priključaka sa simbolom kontakta | Na izvornom prikazu, odmah desno od 0V: lijevi → ZBX7N 2, desni → CX ili CY. Beznaponski sigurnosni kontakt nema polaritet; reakciju postavite putem F2/F3. |
| C / NO / NC | Priključke DFI-ja s istim oznakama spojite s priključcima C / NO / NC ruba DFWN prema prikazu. Nemojte ih zamijeniti sa zasebnim parom izlaznih kontakata za ploču. |
Prvo pokretanje
- Provjerite mehaničke graničnike, granične prekidače, ispravno zaključan pogon, zaštitu kabela i sigurnosno ožičenje.
- Uključite napajanje; provjerite LED PWR i radi li zaslon. U A1 provjerite 2 = BX708AGS.
- Postavite F54 prema stvarnom smjeru kretanja i F1 prema priključenom STOP-u. Konfigurirajte CX/CY i, ako je potrebno, test F5. Za učenje ostavite F11 = ON.
- Pokrenite A3 – učenje putanje.
- Konfigurirajte samo potrebne radne funkcije, dodajte daljinske upravljače i isprobajte cijeli hod, djelomično otvaranje, STOP, fotoćelije, rubove i signalnu lampu.
Prvi uobičajeni manevar nakon uključivanja napajanja je otvaranje. U ovoj fazi pričekajte da se vrata potpuno otvore; zatvaranje nije dostupno. Kalibracija A3 ima vlastiti slijed, naveden u nastavku. U slučaju neuobičajene buke, vibracija ili pogrešnog smjera, odmah upotrijebite ESC/STOP i uklonite uzrok.
A3 – automatsko učenje putanje
Preduvjeti: F11 = ON, ispravno postavljeni A1 i F54, podešeni krajnji prekidači, oba čvrsta mehanička graničnika i krilo približno na sredini putanje. Nakon ručnog pomicanja ponovno zaključajte pogon. Osigurajte slobodan prostor duž cijele putanje.
Tijekom kalibracije sigurnosni uređaji su isključeni. Tehničar mora izravno nadzirati cijelo kretanje i spriječiti ulazak osoba u područje vrata.
- Držite ENTER najmanje 1 s, strelicama odaberite A3 i potvrdite tipkom ENTER.
- Odaberite ON i potvrdite tipkom ENTER.
- Vrata će se najprije zatvoriti do krajnjeg položaja; na zaslonu je prikazano CL1.
- Zatim će se otvoriti do krajnjeg položaja; na zaslonu je prikazano OP1. Ne ulazite u putanju kretanja.
- Po završetku provjerite puni ciklus, zaustavljanje i odabranu reakciju svakog sigurnosnog elementa. U slučaju E1 ili E2 utvrdite uzrok prema dijagnostici i ponovite kalibraciju tek nakon otklanjanja problema.
Programiranje putem zaslona
Postavke mijenjajte dok je pogon zaustavljen. Držite ENTER najmanje 1 sekundu, strelicama </> odaberite funkciju, a tipkom ENTER otvorite njezinu vrijednost. Promijenite vrijednost strelicama, zatim je potvrdite i spremite tipkom ENTER. ESC poništava nepotvrđenu promjenu i izlazi iz izbornika; izbornik se zatvara i nakon 10 sekundi neaktivnosti. Nepotvrđena promjena nije spremljena.
Izvan izbornika strelice služe za pomicanje tijekom testiranja, a ESC za zaustavljanje. Programirane vrijednosti i potvrdu pratite na zaslonu. LED PWR označava prisutnost napajanja.
Funkcije F – potpune postavke
Podebljane su tvorničke vrijednosti za navedenu verziju ZBX7N. Dostupnost funkcije ovisi o priključenoj kartici, aktiviranom enkoderu i povezanim funkcijama. Prije promjene zabilježite izvornu postavku. Osjetljivost F34/F35 i moment pokretanja nemojte postavljati prema najvećoj dopuštenoj masi; nakon podešavanja morate provjeriti sile i zaštitu.
Korisnici i sustav U / A / H
Pohrana daljinskih upravljača
ZBX7N s radijskom karticom AF43S 433,92 MHz upravlja s najviše 250 korisnika. TOP44RBN koristi Rolling Code na 433,92 MHz. U izborniku U4 mora biti omogućen odgovarajući način kodiranja; nemojte pretpostaviti da je bilo koji daljinski upravljač iste frekvencije kompatibilan.
AF karticu umećite ili vadite samo kada je napajanje isključeno. Pri U4 = 1 dopušteni su svi podržani kodovi, a U4 = 2 ograničava prijem na Rolling Code. Prije potvrde odabira U4 računajte na brisanje radijske memorije: u ovoj starijoj izvedbi pohranjeni daljinski upravljači automatski se brišu pri odabiru načina kodiranja. Najprije zabilježite korisnike i pripremite ih za ponovnu pohranu; samo podudaranje s F8 ne potvrđuje kako funkcionira U4.
- U izborniku odaberite U1 i pritisnite ENTER.
- Odaberite naredbu: 1 = otvaranje/zatvaranje; 2 = otvaranje–STOP–zatvaranje–STOP; 3 = samo otvaranje; 4 = djelomično otvaranje.
- Potvrdite tipkom ENTER. Na zaslonu će nekoliko sekundi treperiti slobodan broj korisnika od 1 do 250.
- Dok broj treperi, pošaljite kod željenom tipkom daljinskog upravljača. Zabilježite pohranjeno mjesto; nakon izlaska iz izbornika provjerite naredbu.
- Za drugu funkciju ili korisnika ponovite postupak U1. Ako se pojavi pogreška E15, provjerite karticu, frekvenciju i način kodiranja.
Brisanje jednog ili svih korisnika
Jedan korisnik: U2 → ENTER → strelicama odaberite pohranjeni broj → ENTER. Tekst CLr potvrđuje brisanje. Svi korisnici: U3 → ENTER → ON → ENTER. U3 nije resetiranje parametara A4 niti kalibracija A3.
Resetiranje parametara i prijenos memorije
A4 – Tvornički parametri
Prije resetiranja zabilježite A1, F54, postavke sigurnosnih ulaza, automatsko zatvaranje i pristupne podatke. Odaberite A4, potvrdite tipkom ENTER, odaberite ON i ponovno potvrdite tipkom ENTER. Zatim provjerite sve potrebne parametre, stanje kalibracije i sigurnosne funkcije. Nemojte smatrati da je A4 potvrđeno izbrisao sve radijske korisnike; za njihovo brisanje služi U3.
F50 / F51 – Memory Roll
- Isključite napajanje i umetnite Memory Roll u označenu utičnicu.
- Nakon uključivanja odaberite F50 = ON i potvrdite tipkom ENTER; pohranit će se korisnici i konfiguracija.
- Prije vađenja i umetanja kartice u drugu kompatibilnu ploču ponovno isključite napajanje.
- Na ciljnoj ploči odaberite F51 = ON i potvrdite tipkom ENTER. Provjerite prenesene postavke u odnosu na konkretan pogon i instalaciju.
- Nakon prijenosa preporučuje se izvaditi karticu, uvijek dok je napajanje isključeno.
Dva pogona MASTER / SLAVE
U obje ploče umetnite RSE bez napajanja i spojite A–A, B–B i GND–GND pomoću UTP CAT5 kabela. Naredbe i sigurnosne elemente spojite na MASTER. Na MASTER-u postavite F49 = 1, odgovarajući F54, F52 = ON i potvrdite prijenos; zatim pokrenite A3. Korisnike pohranjujte na MASTER-u. Programske tipke SLAVE-a onemogućene su u uparenom načinu rada.
Uobičajena naredba za otvaranje/zatvaranje ili samo otvaranje upravlja objema krilima; naredba za djelomično otvaranje otvara samo MASTER. Uparivanje dvaju pogona ne povećava ograničenje mase pojedinog krila. Za zasebnu komunikaciju CRP upotrijebite odgovarajuće F49/F56/F63, a ne način MASTER/SLAVE.
Bežični sigurnosni elementi RIO
RIOCN8WS spaja se na RIO-CONN bez napajanja. Sigurnosne rubove RIOED8WS i fotoćelije RIOPH8WS postavite pomoću odgovarajućih F65–F68 i prema njihovom vlastitom ožičenju; RIOLX8WS služi za bežičnu signalizaciju. Bez konfiguracije ploča može prikazivati E18, a u slučaju kvara ili smetnji u vezi E17. RIO-CONN nemojte zamijeniti za utičnicu AF za daljinske upravljače.
Dijagnostika i otklanjanje kvarova
| Zaslon | Značenje | Provjera / rješenje |
|---|---|---|
| E1 | Pogreška kalibracije. | Provjerite mehaničke graničnike, granične prekidače, slobodno kretanje, A1 i F54; zatim ponovite A3. |
| E2 | Kalibracija / postavka enkodera. | Najprije provjerite je li uspješno dovršeno učenje A3, i provjerite F11. Samo E2 nije E3 – kvar enkodera. Ako se poruka i dalje prikazuje nakon pravilnog učenja, provjerite tvorničko ožičenje enkodera i servis. |
| E3 | Kvar enkodera. | Bez napajanja provjerite priključak i vodiče +/E/D; oštećenja prepustite servisu. Nemojte isključivati zaštitu umjesto da popravite kvar. |
| E4 | Pogreška pri testu sigurnosnih elemenata. | Usporedite stvarno ožičenje TS-a, napajanje i kontakt fotoćelija s F5 i F2/F3. |
| E7 | Nedovoljno vrijeme rada. | Provjerite otpor duž cijele putanje, krajnje položaje i kalibraciju. Nemojte povećavati silu na vratima koja zapinju. |
| E8 | Otvorena vratašca za deblokadu. | Blokirajte mehanizam i zatvorite vratašca; provjerite njihovo očitavanje. |
| E9 | Prepreka pri zatvaranju. | Uklonite prepreku; ručno provjerite vodilicu/zupčastu letvu, a zatim F34/F35. |
| E10 | Prepreka pri otvaranju. | Uklonite prepreku s putanje otvaranja, provjerite vodilicu i krajnji prekidač; zatim osjetljivost. |
| E11 | Dosegnut je najveći broj detektiranih prepreka. | Provjerite ponavljajući otpor ili prepreku duž cijele putanje i enkoder; nakon popravka provedite ispitivanje. |
| E15 | Nekompatibilni daljinski upravljač. | Provjerite AF karticu, frekvenciju i U4; nemojte pokušavati riješiti problem resetiranjem cijele ploče. |
| E17 | Pogreška bežičnog sustava. | Provjerite sučelje RIO, uređaje i smetnje. Sustav može blokirati kretanje. |
| E18 | Nedostaje konfiguracija bežičnog sustava. | Provjerite RIOCN8WS i konfigurirajte odgovarajuće F65–F68 i uređaje. |
Kada se vrata ne pomiču ili se ne zatvaraju
Ne pomiču se ni u jednom smjeru: provjerite napajanje, blokadu pogona, vratašca, stanje STOP-a i sigurnosnih kontakata, bateriju daljinskog upravljača te eventualno zaglavljenu naredbu. Otvaraju se, ali ne zatvaraju: provjerite snop fotoćelija, njihovo poravnanje, NC kontakt i konfiguraciju CX/CY; nemojte postavljati trajni kratkospojnik preko priključene zaštite.
Osigurači ZBX7N za 230 V
| Osigurač | Vrijednost / tip |
|---|---|
| LINE – mreža | 5 A-F, brzi |
| BOARD – ploča | 630 mA-F, brzi |
| ACCESSORIES – pribor | 1 A-F, brzi |
Prije provjere osigurača isključite napajanje. Upotrijebite istu vrijednost i brzi tip; osigurač veće vrijednosti niti ponovljena zamjena bez uklanjanja kratkog spoja ne predstavljaju popravak.
Održavanje i podešavanje sile
Redovito provjeravajte čistoću putanje i zupčaste letve, slobodno kretanje, pričvršćenja, granične prekidače, oštećenja kabela, deblokadu i rad svake zaštite. Prije čišćenja ili zahvata isključite napajanje. Podmazujte samo mehaničke dijelove kojima je to potrebno; vodilica ne smije stvarati dodatno trenje.
Zakretni moment motora podešava se crnim Faston priključkom transformatora u položajima od 1 do 4: 1 je minimum, 4 maksimum. Priključak premješta tehničar samo kada je napajanje isključeno, prema izvornom crtežu. Osjetljivost enkodera podešava se zasebno putem F34/F35; veći moment niža osjetljivost ne mogu zamijeniti pravilno postavljanje sigurnosnih rubova i ispitivanje sila.
Servisni zapis mora sadržavati datum, broj ciklusa A5, verziju H1, obavljene popravke i rezultat ispitivanja zaštita. Po završetku postavite poklopce tako da ne prikliješte kabele.
Tehničke značajke BX708AGS
Podaci odgovaraju navedenoj verziji pogona i upravljanja. Prije montaže usporedite napajanje, oznaku motora i vrijednosti s njegovom natpisnom pločicom.
| Parametar | Vrijednost |
|---|---|
| Maksimalna masa krila | 800 kg |
| Maksimalna duljina krila | 14 m |
| Mrežno napajanje | 230 V AC, 50/60 Hz |
| Napajanje motora | 230 V AC |
| Snaga | 530 W |
| Potisna sila | 800 N |
| Brzina pomicanja | 10 m/min |
| Stupanj zaštite | IP44 |
| Radna temperatura | −20 do +55 °C |
| Ciklusa na sat | 17 s referentnim krilom od 4 m / 20 °C |
| Uzastopnih ciklusa | 6 s referentnim krilom od 4 m / 20 °C |
| Kondenzator | 20 µF |
| Potrošnja u stanju pripravnosti | 2,4 W |
| Potrošnja s modulom Green Power | 0,5 W; modul nije uobičajena baterijska pričuva |
| Toplinska zaštita motora | 150 °C |
| Klasa električne zaštite | I |
| Masa samog pogona | 15 kg |
| Zupčanik | modul 4 |
| Krajnji prekidači | mehanički |
| Upravljanje | ZBX7N s displejem i enkoderom |
Kako mogu naručiti ovu robu?
Odaberite način koji vam najviše odgovara:
- naručivanje putem internetske trgovine: gumbom kupi dodajte robu u košaricu internetske trgovine (gumb kupi nalazi se ovdje u tablici varijanti proizvoda).
- naručivanje e-poštom: naručite na [email protected]
