Komplet za izradu samonosnih kliznih vrata s ekstra kratkim prepustom Intelligate IG350
NOVO| Dostupnost proizvoda: | do 7 dana | Robu standardno otpremljujemo do 7 dana. |
|---|
do 7 dana
2.975,18 € s PDV-om
| Težina |
|---|
| 60 kg |
Opis proizvoda Komplet za izradu samonosnih kliznih vrata s ekstra kratkim prepustom Intelligate IG350
Imate li na parceli malo prostora za prepust klasične samonosne klizne ograde? Sustav Intelligate osmišljen je upravo za slučajeve kada je prostor uz prolaz ograde prekratak i ne dopušta primjenu standardnog prepusta ograde. >>Upute za montažu za preuzimanje>>.
Uz sustav intelligate IG350, za svijetlu širinu ograde dovoljan je prepust duljine samo 40 cm. Klasična samonosna ograda za prolaz širine 4 metra zahtijevala bi prepust od približno 1,5 do 2 metra. Sustavom Intelligate uštedjet ćete više od metra prostora.
| Set sadrži: | Set IG350 | |||
|---|---|---|---|---|
 |
1 × | Kompletan sustav kolica INTELLIGATE 350 za C-profil MGD | IG350 | |
 |
1× | Aluminijski C-profil MGD 5400mm | MGD1-LS | |
 |
1 × | Montažni nosač za pogone | MK-IG | |
 |
1 × | Završni element za C-profil MGD | MGD1-EDR | |
 |
1 × | Poklopac C-profila MGD | MGD1-ED | |
 |
1 × | Donji graničnik | NALS | |
 |
1 × | Gornji graničnik s valjcima | NELGR-60 | |
| Upute za montažu | ||||

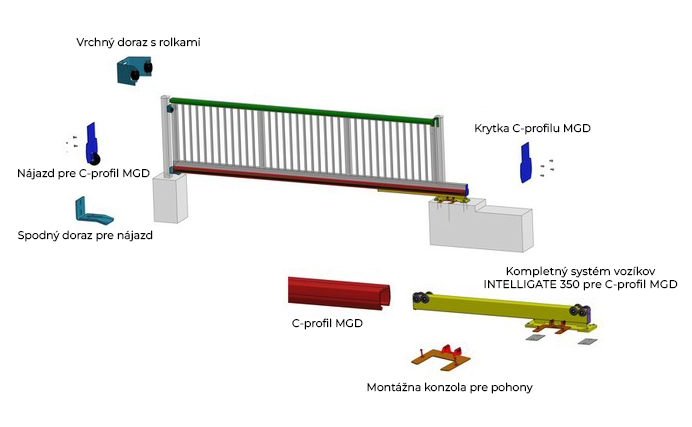

Položaj komponenti u konstrukciji:
Primjer:
Ako je širina prolaza vrata 4000 mm, prostor potreban za potpuno otvaranje vrata sa sustavom Intelligate iznosi 4400 mm (prolaz/vrata 4000 + prepust vrata 400).
Dimenzije:
- GL: ukupna duljina
- DL: svijetla širina prolaza
- GP: duljina temeljne ploče
- EL: duljina nosive ruke
- EL efekt.: efektivna duljina stezanja
- H: gornji rub vodilice (=200 mm)
- Dov. masa: maksimalna masa vrata uključujući vodilicu
- Dov. masa/m: maksimalna masa/m uključujući vodilicu (5 kg/m)
Upozorenje:
- Pogonski mehanizam mora biti pričvršćen vijcima s četiri sidra, od kojih svako ima silu stezanja od najmanje 25 kN.
- Ta se sila stezanja postiže zalijepljenom navojnom šipkom M12 uz moment pritezanja od 60 Nm.
- Prije pritezanja sidara, razmak između temeljne ploče i temelja mora se ispuniti zaljevnom masom.
