Opis proizvoda NICE BF - fotoćelije s klasičnim ožičenjem (1 par)
Dostupna zamjena!
Fotoćelije s klasičnim povezivanjem NICE BF bile su zamijenjene novijim modelom NICE EPM.
Vanjske sigurnosne fotoćelije NICE BF postavljaju se jedna nasuprot drugoj preko širine prolaza vrata ili na bilo kojem mjestu na kojem postoji rizik da vrata udare u prepreku. Stvaraju infracrvenu zraku koja, kad se prekine, šalje vratima signal da zaustave kretanje.
Sastoje se od dviju sinkroniziranih komponenti: odašiljača TX i prijamnika RX.

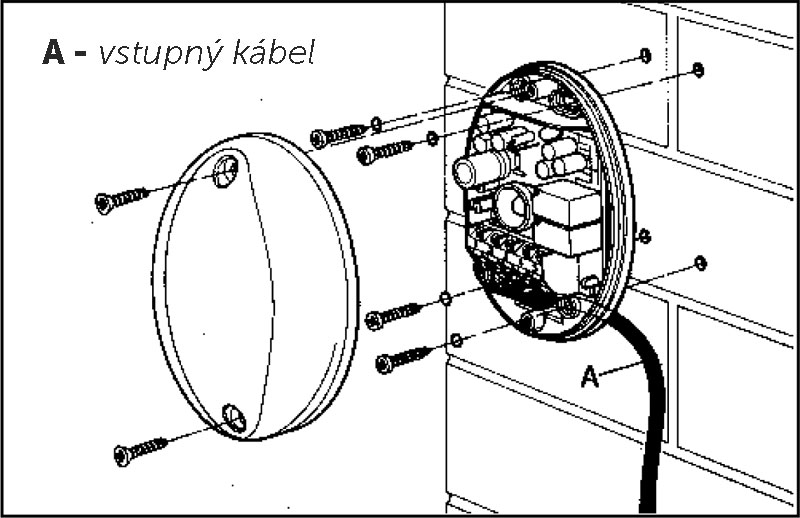

Montiraju se na zid, stup ili bilo koju površinu (nadžbukna montaža), na istoj visini i usmjerene jedna prema drugoj po istoj osi. Ne zahtijevaju precizno centriranje; poravnatost se lako provjerava LED-om na prijamniku RX. Kućište fotoćelija izrađeno je od vrlo izdržljivog polikarbonata, otporno je na smetnje sunčeva zračenja i udarce.
U slučaju oštećenja poklopaca fotoćelija moguće je kupiti zamjenski par poklopaca.
Domet fotoćelija NICE BF
Kako bi se izbjegli problemi s refleksijama od okolnih predmeta, dostupne su dvije razine dometa infracrvene zrake:
- 15 m (standardno)

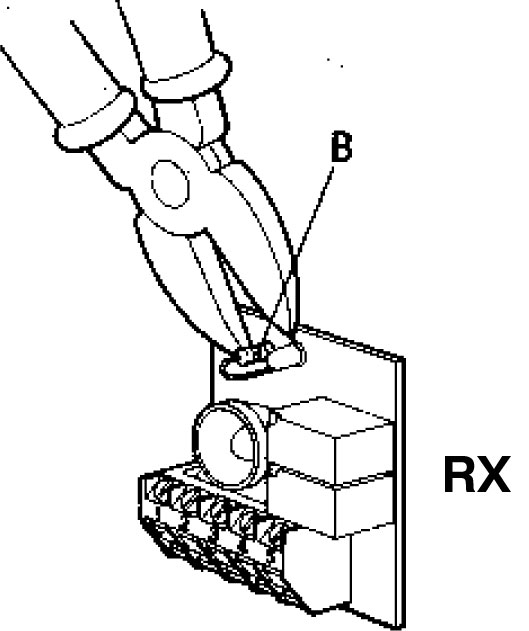

- 30 m (potrebno je prekinuti spoj "B" na prijamniku RX), vidi:
Napomena: domet fotoćelija može se smanjiti za 50 % u nepovoljnim vremenskim uvjetima (magla, kiša, prašina itd.).
Sinkronizirano povezivanje dvaju parova fotoćelija NICE BF

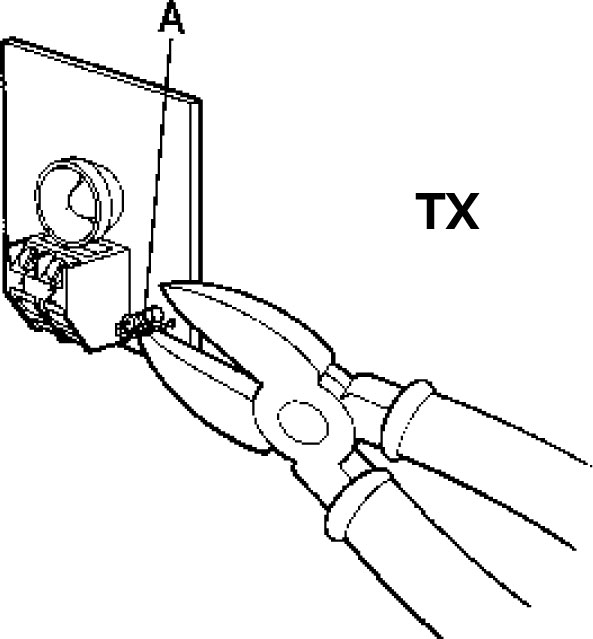

Fotoćelije NICE BF omogućuju postavljanje dvaju parova vrlo blizu jedan drugome bez interferencije. Za ovo povezivanje prekinite spoj "A" na odašiljaču TX, vidi:
zatim nastavite prema vrsti napajanja:

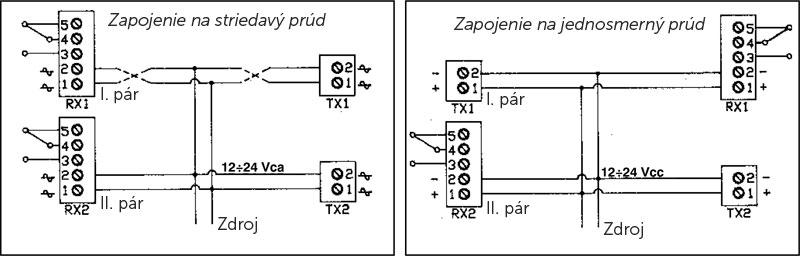

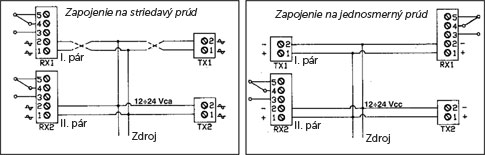

| Povezivanje na izmjeničnu struju | Povezivanje na istosmjernu struju |
|---|---|
|
Oba para priključite na izmjeničnu struju, uz obrnut polaritet između prvog i drugog para. |
Ako se priključuju na istosmjernu struju, prijamnike RX i odašiljače TX u svakom paru spojite obrnuto. |
Provjera ispravnosti POVEZIVANJA FOTOĆELIJA NICE BF
1. Nekoliko puta prekinite infracrvenu zraku montiranih fotoćelija NICE BF kako biste provjerili preklapa li relej i pali li se LED na prijamniku RX:
LED svijetli: fotoćelije nisu poravnate; centrirajte ih u istu os
LED ne svijetli: fotoćelije su pravilno poravnate
2. Postavite poklopac i provjerite rade li fotoćelije i dalje s pričvršćenim prigušnim filtrom.
3. Uklonite prigušni filtar
Tehnički podaci fotoćelija NICE BF
| Domet: |
|
|---|---|
| Napajanje: | 12–24 DC/AC |
| Valna duljina: | 880 Nm |
| Frekvencija infracrvene zrake: | 540 Hz |
| Ulazna struja: |
|
| Radna temperatura: | -20°C do 70°C |
| Izlaz releja: | 1A max 24V |
| Dimenzije | 54×84×27 mm (š×d×v) |
Povezivanje fotoćelija NICE BF s pogonom NICE Road 400

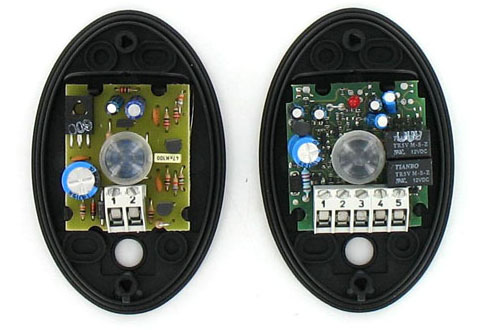

Unutrašnjost fotoćelija NICE BF za pogon vrata
