Opis proizvoda NICE FLOX2R – univerzalni dvokanalni vanjski prijamnik s promjenjivim kodom
Dostupna zamjena!
Dvokanalni vanjski prijamnik FLOX2R zamijenjen je dvokanalnim vanjskim prijamnikom 433,92 Mhz - NICE OX2.
Dvokanalni (što to znači?) prijamnik kompatibilan s NICE daljinskim upravljačima s plutajućim kodom tipa FloR (kod od 52 bita omogućuje 4,5 bilijuna kombinacija, pa ga je praktički nemoguće zloupotrijebiti). Također prepoznaje i kodiranje O-View daljinskih upravljača Era One i Era Inti. Pomoću ovog prijamnika možete upravljati automatiziranim uređajem druge marke pomoću daljinskog upravljača marke NICE. Uređaj sadrži memorijski modul BM250 za pohranu 63 koda.
0. Sadržaj stranice
1. Opis proizvoda i električno ožičenje
2. Odabir kanala daljinskog upravljača za relej
3. Upotreba za normalno zatvorene kontakte (NC)
4. Zamjena kanala prijamnika tipkom daljinskog upravljača
5. Programiranje
5.1. BRZO POHRANJIVANJE DALJINSKOG UPRAVLJAČA
5.2. STANDARDNO POHRANJIVANJE DALJINSKOG UPRAVLJAČA
5.3. POHRANJIVANJE DALJINSKOG UPRAVLJAČA NA DALJINU (U DOMETU PRIJAMNIKA)
5.4. POTPUNO BRISANJE MEMORIJE
5.5. BRISANJE ODREĐENOG DALJINSKOG UPRAVLJAČA IZ MEMORIJE PRIJAMNIKA
6.1 KORAK-PO-KORAK
6.2 VREMENSKI PREKIDAČ
6.3 ALARM
7.1 AKTIVIRANJE ZAKLJUČAVANJA MEMORIJE POMOĆU: HARDVERA
7.2 AKTIVIRANJE ZAKLJUČAVANJA MEMORIJE POMOĆU: SOFTVERA
7.3 DEAKTIVIRANJE ZAKLJUČAVANJA MEMORIJE
7.4 ZAKLJUČAVANJE MEMORIJE LOZINKOM
8. Tehničke značajke prijamnika NICE FloxR FLOX2R
1. Opis proizvoda i električno ožičenje
Vanjski prijamnik može se pričvrstiti na zid ili strop vijcima, ili ispod poklopca pogona, kojim treba upravljati.

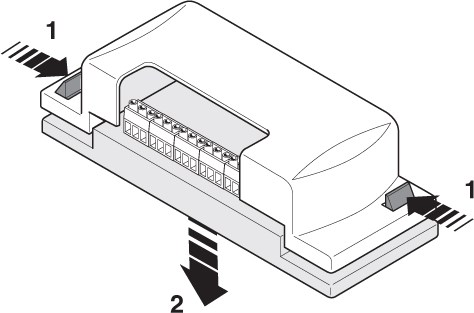

| 1. Otvorite kućište prijamnika | 2. Izvedite električno ožičenje prema sljedećoj shemi: |
 |
 |

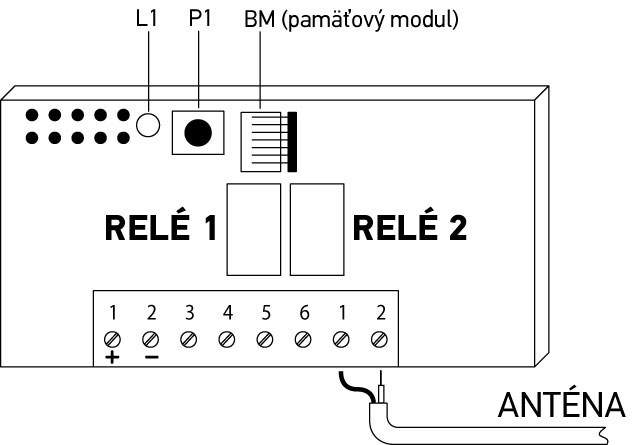

| Komponenta | Opis |
|---|---|
| L1 | Signalna LED dioda |
| P1 | Programska tipka |
| BM | Uklonjivi memorijski modul BM |
| Ulazi | Opis |
|---|---|
| 1–2 | NAPAJANJE: 12/24 V istosmjerne ili izmjenične struje |
| 3–4 | RELEJ 1: kontakt za normalno otvoreni (NO) relej 1 |
| 5–6 | RELEJ 2: kontakt za normalno otvoreni (NO) relej 2 |
| 1–2 | ANTENA: ulaz za antenu, preporučuje se upotreba koaksijalnog kabela RG58, što kraće duljine (do 10 m). U tom slučaju spojite oplet na ulaz 1, a središnju žilu koaksijalnog kabela na ulaz 2. |
2. Odabir kanala daljinskog upravljača za relej
Vanjski prijamnik može prepoznati sve četiri tipke (kanala) daljinskog upravljača, ali mogu se upotrebljavati samo dvije tipke (kanala).
Napomena: Daljinski upravljači NICE s kodiranjem FloR podržavaju četiri vrste naredbi pridruženih pojedinim tipkama – kanalima:
| Tipka | Naredba | Slijed pri ponovljenom pritisku tipke daljinskog upravljača |
|---|---|---|
| Tipka 1 | Korak-po-korak | Otvaranje > Zaustavljanje > Zatvaranje > Otvaranje |
| Tipka 2 | Djelomično otvaranje | Djelomično otvaranje > Zaustavljanje > Zatvaranje > Zaustavljanje > Djelomično otvaranje |
| Tipka 3 | Samo otvaranje | Otvaranje > Zaustavljanje > Otvaranje |
| Tipka 4 | Samo zatvaranje | Zatvaranje > Zaustavljanje > Zatvaranje |
Dodjela kanala pojedinim relejima ostvaruje se pomoću mostića prema sljedećoj tablici:
| Kanal | Relej 1 | Relej 2 |
|---|---|---|
| 1. kanal |  |
 |
| 2. kanal |  |
 |
| 3. kanal |  |
 |
| 4. kanal |  |
 |
3. Upotreba za normalno zatvorene kontakte (NC)
Ako vanjskim prijamnikom želite upravljati uređajem koji na ulazu zahtijeva normalno zatvorene (NC) kontakte te nakon njihova otvaranja izvršava zadanu naredbu, postupite na sljedeći način:
- Odspojite vanjski prijamnik od napajanja.
- Pažljivo izvadite tiskanu pločicu iz kućišta i okrenite je.

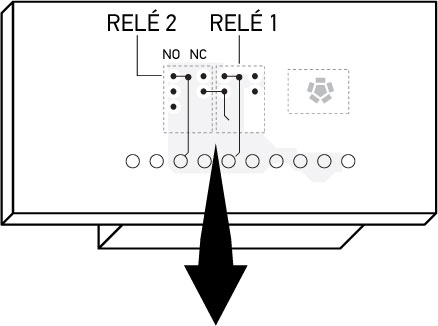

- Prema slici
prekinite spoj označen slovom X i malom kapljicom kositra spojite spoj Y.
- Ovaj postupak ne mora se primijeniti na oba releja, pa jedan relej može upravljati normalno zatvorenim (NC) kontaktima, a drugi normalno otvorenim (NO) kontaktima
4. Zamjena kanala prijamnika s tipkom daljinskog upravljača

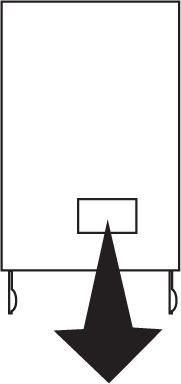

Na daljinskim upravljačima NICE FloR FLO2R-S kanal koji određena tipka odašilje možete postaviti izravno na daljinskom upravljaču. Standardno je prva tipka postavljena na prvi kanal, a druga tipka na drugi kanal. Postupak za svaku tipku zasebno je sljedeći:
 |
|
 |
 |
| Prekinite označeni spoj i kapljicom kositra spojite ga s kanalom 2, 3 ili 4. | Prekinite označeni spoj i kapljicom kositra spojite ga s kanalom 1, 3 ili 4. |
5. Programiranje
Programiranje se odvija pomoću tipke P1 i LED diode L1 na prijamniku. LED dioda signalizira sljedeće signale:
| Sporo treptanje u intervalima od pola sekunde | |
|---|---|
| Broj treptaja | Značenje treptaja |
| 1 | Primljeni kod s daljinskog upravljača nije autoriziran, odnosno, daljinski upravljač/tipka još nisu upareni. |
| 2 | Prepoznavanje primljenog koda nije uspjelo. Ako je drugi treptaj dulji od prvog, aktivirana je blokada memorije. Ako su treptaji jednaki, blokada memorije nije aktivna. |
| 3 | Prepoznavanje primljenog koda bilo je uspješno. |
| 4 | Odašiljani kod već je među autoriziranima. |
| 5 | Popis kodova je prazan (nijedan kod nije autoriziran). |
| 6 | Popis kodova je pun (nema mjesta za pohranu dodatnog koda). |
| 7 | Kod koji želite izbrisati nije među autoriziranima. |
| 8 | Tijekom faze prepoznavanja koda detektiran je drugi kod (kolizija kodova). |
| 9 | Unesena je lozinka |
| Brzo treptanje u intervalima od četvrt sekunde TIJEKOM INICIJALIZACIJE | |
| Broj treptaja | Značenje treptaja |
| 1 | U uređaju je memorijski modul BM60 (kapacitet za pohranu 16 kodova) |
| 2 | U uređaju je memorijski modul BM250 (kapacitet za pohranu 63 koda) |
| 3 | U uređaju je memorijski modul BM1000 (kapacitet za pohranu 250 kodova) |
| 4 | U memoriji se nalaze kodovi koji nisu kodirani sustavom FloR |
| 5 | Tijekom učitavanja memorije otkrivena je pogreška |
| Brzo treptanje u intervalima od četvrt sekunde TIJEKOM RADA | |
| Broj treptaja | Značenje treptaja |
| 1 | Primljeni kod je kopija; valjani su samo originalni kodovi. |
| 3 | Kod nije u tablici kodova, ali je resinkroniziran. |
| 4 | Kôd nije u tablici kodova, a resinkronizacija je zaključana. |
| 5 | Kôd nije u tablici kodova, a resinkronizacija nije moguća. |
5.1. Brzo pohranjivanje daljinskog upravljača
Ovaj je postupak najbrži, ali nije osobito siguran jer tijekom pohranjivanja prijamnik može uhvatiti drugi signal u dometu i slučajno ga pohraniti. Ako niste sigurni u njegovu sigurnost, upotrijebite standardni način.
- Pritisnite i držite tipku P1 na prijamniku, upalit će se LED L1 dok i dalje držite tipku P1
- I dalje držite tipku P1 i istodobno pritisnite i držite tipku na daljinskom upravljaču (signal se odašilje)
- Kad se ugasi LED L1 otpustite tipku na daljinskom upravljaču (i dalje držite tipku P1)
- Kad se ponovno upali LED L1 možete pohraniti još jedan daljinski upravljač, pogledajte točku 2.
- Kad završite, otpustite tipku P1 na prijamniku
5.2. Standardno pohranjivanje daljinskog upravljača
- Pritisnite i držite tipku P1 na prijamniku dok se ne upali LED L1, zatim tipku P1 otpustite
- LED L1 svijetlit će 5 sekundi; tijekom tog vremena pritisnite i držite tipku na daljinskom upravljaču (signal se odašilje) dok se ne ugasi LED L1
- Kad se ugasi, otpustite tipku na daljinskom upravljaču i pričekajte 1 sekundu
- Pritisnite i držite tipku na daljinskom upravljaču, dok se LED L1 ne ugasi, a zatim tipku na daljinskom upravljaču otpustite
- Ako je pohrana bila uspješna, LED L1 zatreperit će triput
Ako ne želite pohranjivati dodatne daljinske upravljače u memoriju, možete je zaključati.
5.3. Daljinsko pohranjivanje daljinskog upravljača (u dometu prijamnika)
Ako već imate STARI daljinski upravljač uparen s prijamnikom (tj. u memoriji prijamnika pohranjen je signal koji odašilje daljinski upravljač), možete NOVI daljinski upravljač pohraniti na daljinu, u dometu prijamnika (10–20 m). STARI daljinski upravljač već mora biti pohranjen i potpuno funkcionalan.
- Na NOVOM daljinskom upravljaču pritisnite i držite određenu tipku najmanje 5 sekundi, a zatim je otpustite
- Na STAROM daljinskom upravljaču pritisnite određenu tipku 3 puta zaredom (u razmacima od otprilike jedne sekunde)
- Na NOVOM daljinskom upravljaču jednom pritisnite određenu tipku.
- Ako uparivanje nije uspjelo, pokušajte pritiskati tipke sporije. Po potrebi, u koraku 1 držite 6 sekundi.
5.4. Potpuno brisanje memorije
Nakon potpunog brisanja briše se i softversko zaključavanje memorije a mjerač vremena postavlja se na 3 sekunde.
- Pritisnite i držite tipku P1 na prijamniku, LED L1 će se upaliti i nakon 3 sekunde ugasiti (i dalje držite tipku P1)
- Kad počne LED L1 treperiti (i dalje držite tipku P1), TIJEKOM trećeg treptaja otpustite tipku P1 i pričekajte otprilike 3 sekunde
- Čim se LED dioda L1 ponovno upali, pritisnite tipku P1 i držite je dok LED dioda L1 se ne ugasi
Ovisno o vrsti memorijskog modula, postupak može trajati nekoliko sekundi. Tijekom tog vremena LED dioda brzo treperi, a zatim trepne pet puta polako, što označava uspješno brisanje. Ako se to ne dogodi, ponovite postupak.
5.5. Brisanje pojedinog daljinskog upravljača iz memorije prijamnika
- Pritisnite i držite tipku P1 na prijamniku približno 3 sekunde, dok se ne ugasi LED dioda L1, Otpustite tipku P1
- Pritisnite i držite tipku na daljinskom upravljaču, koji želite izbrisati, dok se ne ugasi LED dioda L1, Otpustite tipku na daljinskom upravljaču
- Pričekajte 1 sekundu
- Ponovno pritisnite tipku na daljinskom upravljaču i otpustite je
- LED dioda L1 trepnut će jednom, što označava uspješno brisanje daljinskog upravljača. Ako se to ne dogodi, ponovite postupak.
6. Napredne funkcije
Prema zadanim postavkama funkcija releja je Impulsna – nakon primitka signala s daljinskog upravljača, signal s kodom se prepoznaje i nakon uspješnog prepoznavanja uključuje se (isključuje) relej na približno 300 ms.

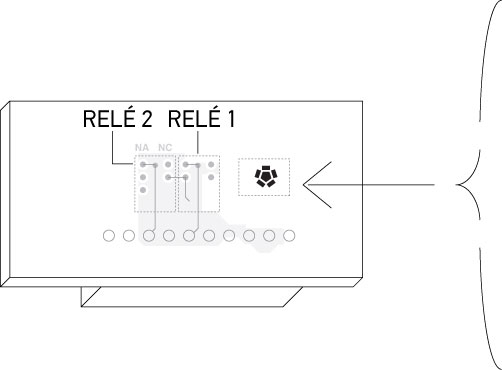

Napredne funkcije aktiviraju se lemljenjem spojeva prema shemi:
 |
 |
Bez premosnika | svi kanali Impulsni |
 |
Premosnik 1 | 1 kanal Korak-po-korak 2., 3. i 4. kanal Impulsni |
|
 |
Premosnik 2 | 1. i 2. kanal Korak-po-korak 3. i 4. kanal Impulsni |
|
 |
Premosnik 3 | 1 kanal Vremenski prekidač 2., 3. i 4. kanal Impulsni |
|
 |
Premosnik 4 | 1. + 2. kanal Alarm 3. i 4. kanal Impulsni |
|
 |
Premosnik 5 | svi kanali Korak-po-korak |
6.1 Korak-po-korak
Relej se aktivira pritiskom tipke na daljinskom upravljaču i ostaje aktiviran i nakon otpuštanja tipke; za deaktivaciju releja potrebno je ponovno pritisnuti tipku.
6.2 Vremenski prekidač
Relej se aktivira pritiskom tipke na daljinskom upravljaču i ostaje aktiviran tijekom programiranog vremena:
- Pritisnite i držite tipku 1 na daljinskom upravljaču (odnosno dovoljno je pritisnuti kanal 1)
- Dok držite tipku na daljinskom upravljaču tri sekunde, pritisnite i tipku P1 na prijamniku, a zatim otpustite tipku na daljinskom upravljaču.
- Držite tipku P1 pritisnutom željeno vrijeme koje želite programirati (najviše 150 minuta), a zatim otpustite tipku P1.
- Postavljeno vrijeme je spremljeno i ostat će spremljeno dok se ne provede novo programiranje.
Napomena: tijekom programiranja vremenskog prekidača prijamnik ne reagira na druge naredbe. Ako ne želite da se releji aktiviraju tijekom programiranja vremenskog prekidača, odaberite premosnike kanala.
6.3 Alarm
U pripremi.
7. Zaključavanje memorije
Ako ne želite da se memorija dalje koristi, memorijski modul može se zaključati.
7.1 Aktivacija zaključavanja memorije hardverskim putem
Ova je metoda vrlo jednostavna, ali nije naročito sigurna jer je uljez može lako poništiti.
- Ako ste sigurni da su svi željeni daljinski upravljači pohranjeni, isključite prijamnik iz napajanja.
- Prekinite spoj X na memorijskom modulu:
- Ako nakon zaključavanja memorije želite dodati još kodova (pohraniti daljinske upravljače), stavite kapljicu kositra između dvije točke spoja Y:
7.2 Aktivacija zaključavanja memorije softverskim putem
Ova je metoda sigurnija jer je za deaktivaciju zaključavanja memorije potreban daljinski upravljač pohranjen u memoriji prijamnika:
- Pritisnite i odmah otpustite tipku P1 na prijamniku.
- Pričekajte da LED dioda L1 dvaput zatreperi (nakon otprilike 5 sekundi), a tijekom drugog treptaja pritisnite i držite tipku P1 te je otpustite kada se LED dioda L1 ugasi.
- LED dioda zatim će dvaput zatreperiti. Ako drugi treptaj traje dulje od prvoga, zaključavanje memorije uspješno je aktivirano. Ako treptaji traju jednako dugo, postupak nije uspio i potrebno ga je ponoviti.
7.3 Deaktivacija zaključavanja memorije
Za deaktivaciju zaključavanja memorije potreban je daljinski upravljač koji je već pohranjen u memoriji prijamnika.
- Pritisnite tipku P1 na prijamniku i odmah je otpustite
- Zatim će se upaliti LED dioda L1 na približno 5 sekundi; tijekom tih pet sekundi pritisnite i držite tipku na daljinskom upravljaču dok se LED dioda L1 ne ugasi, a zatim je otpustite
- Pričekajte 1 sekundu
- Pritisnite i držite tipku na daljinskom upravljaču. LED dioda će zatreperiti 4 puta, što znači da je daljinski upravljač memoriran i da stoga može otključati memoriju.
- Tijekom četvrtog treptaja pritisnite tipku P1 i otpustite je tek kada se L1 ugasi
- LED dioda će zatim zatreperiti dvaput. Ako oba treptaja traju jednako dugo, brisanje je bilo uspješno; ako drugi treptaj traje dulje od prvog, ponovite postupak.
7.4 Zaključavanje memorije lozinkom
Ovaj se postupak može izvesti samo pomoću profesionalnih programatora BUPC i OBox.
8. Tehničke značajke prijamnika NICE FloxR FLOX2R
| Kodiranje | FloR O-View (osnovne funkcije) |
|---|---|
| Napajanje | 12-24V (ograničenje 10-28V) |
| Potrošnja (minimalna) | 16 mA pri 24V |
| Potrošnja (maksimalna) | 80 mA pri 24V |
| Frekvencija | 433,92 MHz |
| Osjetljivost | 0,5 µV |
| Broj releja | 2 releja |
| Kontakt za normalno otvoreni relej | maks. 0,5A a 50V SELV |
| Radna temperatura | -20 do +55 °C |
| Klasa zaštite | IP 30 |
| Dimenzije | 86×22×58 mm (š×d×v) |
| Masa | 55 g |
