NICE MOF – Moon fotoćelije – fotoćelije s klasičnim ožičenjem, (1 par)
| Dostupnost proizvoda: | nedostupan | Rado ćemo vam pomoći pri odabiru zamjenskog proizvoda. Slobodno nas kontaktirajte. |
|---|
Opis proizvoda NICE MOF – Moon fotoćelije – fotoćelije s klasičnim ožičenjem, (1 par)
Napomena: fotocelije NICE Moon MOF više se ne proizvode i stoga nisu dostupne. Kao zamjenu možete odabrati fotocelije NICE BF, NICE Era Photocell EPS, NICE Era Photocell EPM..
Moguće je kupiti zamjenske poklopce za fotocelije: NICE-ND-PRB-MOFB
Vanjske sigurnosne fotocelije NICE MOF (tehnička specifikacija) postavljaju se jedna nasuprot drugoj u širini prolaza vrata ili na bilo kojem mjestu na kojem postoji opasnost da vrata udare u prepreku. Stvaraju infracrvenu zraku na optičkoj osi, a nakon njezina prekida šalju signal vratima da zaustave kretanje. Mogu se koristiti s uređajem koji podržava klasični sustav ožičenja (tj. napajanje od 12–24 V te NC ili NO krug).
Sastoje se od dviju sinkroniziranih komponenti: odašiljača TX i prijamnika RX.
Ugradnja fotocelija NICE MOF

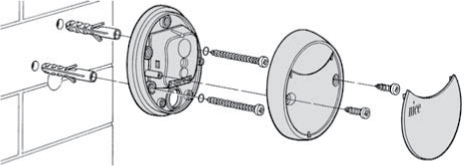

1. Fotocelije se postavljaju na zid, stup ili bilo koju drugu površinu (nadžbukna ugradnja), na jednakoj visini i usmjerene jedna prema drugoj. Potrebno je osigurati ravnu površinu za ugradnju kako bi se fotocelije mogle jednostavno centrirati:

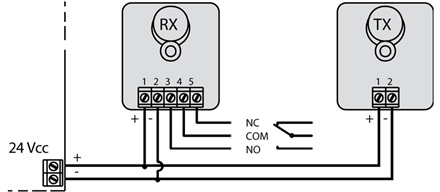

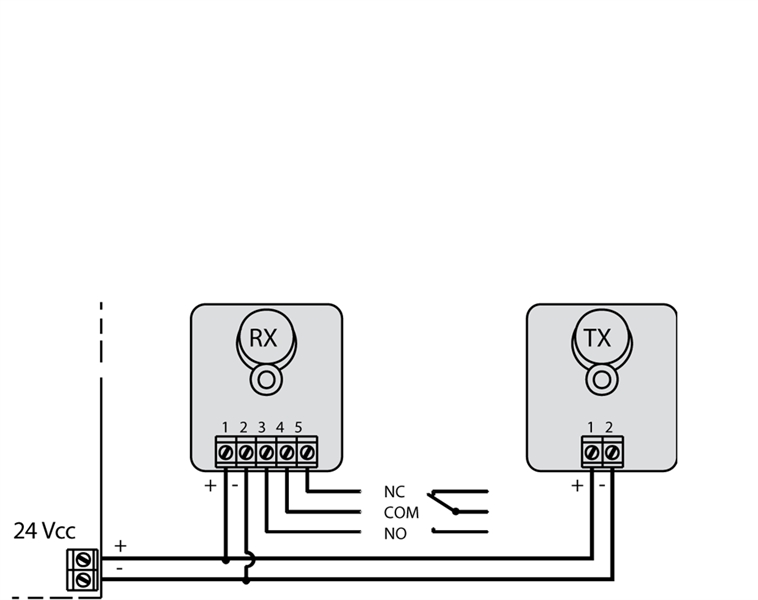

2. Zatim spojite fotocelije prema shemi priloženoj uz pogon ili upravljačku jedinicu (pogledajte shemu ožičenja za NICE Road 400 – upravljačka jedinica RBA4). Univerzalna shema ožičenja je sljedeća:

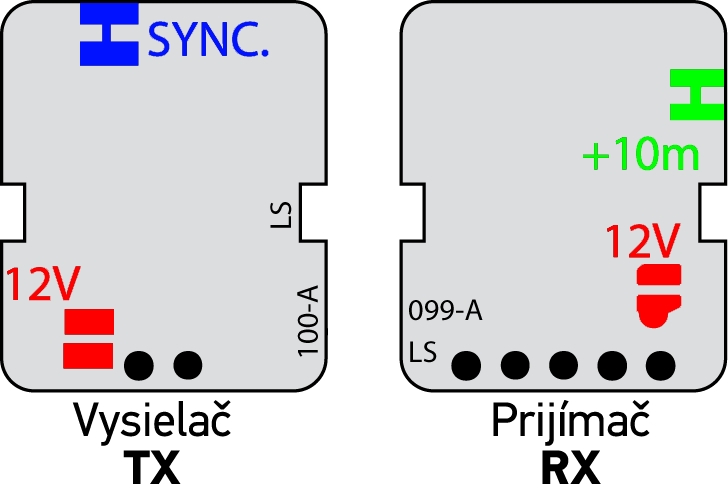

3. Fotocelije su standardno postavljene za napajanje od 24 V. Ako je potrebno napajanje od 12 V, zalemite spoj na stražnjoj strani tiskane pločice odašiljača TX i prijamnika RX označen s „12V”.
4. Ako je udaljenost između odašiljača TX i prijamnika RX veća od 10 m, prekinite spoj na stražnjoj strani tiskane pločice prijamnika RX označen s „+10m”.
5. Ako željeni kut otvaranja treba biti manji od ±5°, na prijamnik RX postavite redukcijski konus (isporučen u pakiranju) prema sljedećim uputama:
| Izvadite poklopac fotocelije | Izvadite elektroniku |
|---|---|
 |
 |
| Izvadite tiskanu pločicu | Postavite redukcijski konus |
 |
 |
6. Zatim, kako biste provjerili je li spoj ispravan, pogledajte poglavlje Provjera ispravnosti rada i otklanjanje kvarova, ili nastavite dalje za informacije o spajanju više parova fotocelija:
Spajanje dvaju parova fotocelija NICE MOF

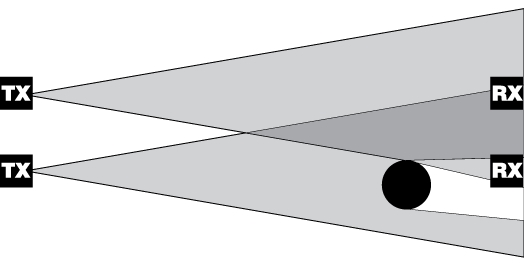

Fotocelije postavite oko vrata ili garažnih vrata. Ako postavljate dva para fotocelija, može doći do interferencije između odašiljača TX prvog para i prijamnika RX drugog para; pogledajte sliku:
Kako bi se spriječila interferencija između dvaju parova postavljenih blizu jedan drugome, potrebno je osigurati napajanje izmjeničnom strujom te prekinuti spoj SYNC na oba odašiljača TX, kao što je prikazano na slici:

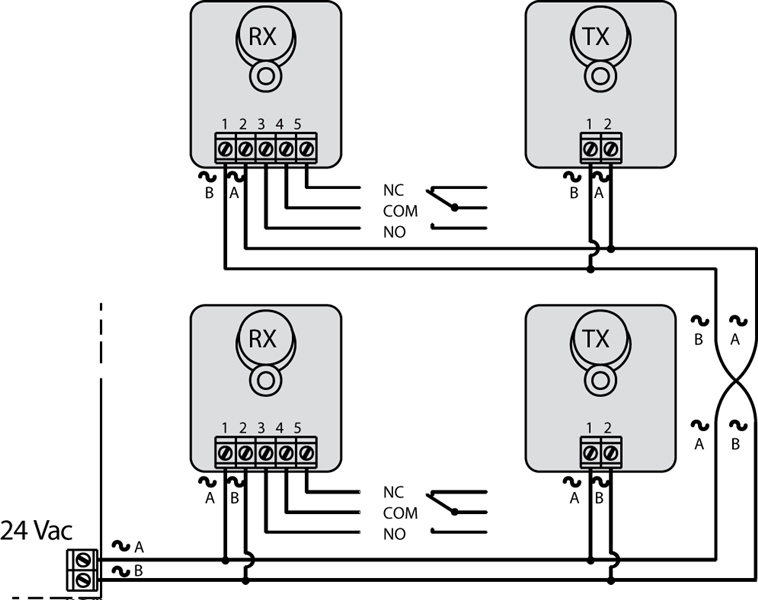

Također je potrebno drugi par fotocelija spojiti obrnuto, pogledajte sliku:
Provjera ispravnosti rada i otklanjanje kvarova pri spajanju fotocelija NICE MOF
 |
Nakon ugradnje fotocelija provjerite ponašanje LED diode na prijamniku RX. Ovisno o treptanju LED diode, mogu se pojaviti sljedeće situacije: |
| LED „L” | Situacija | Što učiniti? |
|---|---|---|
| Ne svijetli | Sve je u redu | Ništa. |
| Sporo treptanje | Prijamnik RX prima slab signal | Podesite poravnanje fotocelija. |
| Brzo treptanje | Prijamnik RX ne prima nikakav signal | Provjerite postoji li prepreka na optičkoj osi između odašiljača TX i prijamnika RX. Provjerite jesu li odašiljač TX i prijamnik RX centrirani. |
| Svijetli | Otkrivena je prepreka | Uklonite prepreku |
Tehnička specifikacija fotocelija NICE MOF
| Vrsta proizvoda | Detektor za automatska krilna i klizna vrata te garažna vrata, koji se sastoji od odašiljača TX i prijamnika RX. |
|---|---|
| Tehnologija | Izravna optička komunikacija TX–RX s moduliranom infracrvenom zrakom. |
| Napajanje/izlaz |
|
| Potrošnja |
Jedan par: 55 mA, sastoji se od:
|
| Sposobnost detekcije | Neprozirni objekti veći od 50 mm koji prolaze optičkom osi između odašiljača TX i prijamnika RX brzinom manjom od 1,6 m/s. |
| Kut odašiljanja odašiljača TX | 20° ±25% |
| Kut prijema prijamnika RX |
|
| Uobičajeni domet | 15 m (u nepovoljnim vremenskim uvjetima može se smanjiti za 50%) |
| Maksimalni domet | 30 m s prekinutim spojem „+10m” |
| Izlaz releja | Maksimalno 500 mA i 48 V |
| Uporaba u kiselom, slanom ili potencijalno eksplozivnom okruženju | Ne |
| Montaža | Vertikalna montaža na zid |
| Stupanj zaštite | IP55 |
| Radna temperatura | -20°C do 60°C |
| Dimenzije | 69x78x25mm |
| Težina | 50g |
Povezivanje fotoćelija NICE MOF s pogonom NICE Road 400

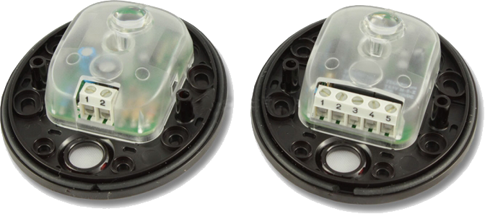

Unutrašnjost fotoćelija NICE MOF za pogone za vrata
