NICE OX4T - univerzalni četverokanalni vanjski prijamnik s promjenjivim kodom
| Dostupnost proizvoda: | na zalihi | Robu standardno otpremamo u roku od 24 sata. |
|---|
na zalihi
142,54 € s PDV-om
| Težina |
|---|
| 0,40 kg |
Opis proizvoda NICE OX4T - univerzalni četverokanalni vanjski prijamnik s promjenjivim kodom
Četverokanalni (što to znači?) prijamnik kompatibilan s upravljačima NICE s plutajućim kodom tipa O-Code (72-bitni kod omogućuje 4,7 kvadrilijuna kombinacija, pa ga je praktički nemoguće zloupotrijebiti). Također prepoznaje i kodiranje FloR upravljača Era Flor i FloR-s te kodiranje Smilo. Pomoću ovog prijamnika možete upravljati pomoću upravljača ili tipke marke NICE automatiziranim uređajem druge marke pomoću beznaponskih releja. Releji su standardno beznaponski, ali ako izvedete premosnicu napajanja preko releja, moguće je upravljati i bilo kojim drugim uređajem od 230 V, npr. motorom, rasvjetom, žaluzinama, tendama, roletama, griljama...
Kratki pregled značajki prijamnika NICE OX4T
- U memoriju prijamnika možete pohraniti do 1024 upravljača.
- Uređaj sadrži 4 releja za normalno otvorene (NO) i normalno zatvorene kontakte (NC).
- Za releje se može postaviti jedna od 14 naredbi.
- Sadrži 3 prekidača, od kojih se 2 mogu upotrijebiti za podešavanje vremenskog programatora.
- Može raditi i kao takozvani repetitor, što znači da može proslijediti signal s daljinskog upravljača do drugog, udaljenijeg prijamnika i time povećati domet cijelog sustava automatizacije.
Montaža prijamnika NICE OX4T

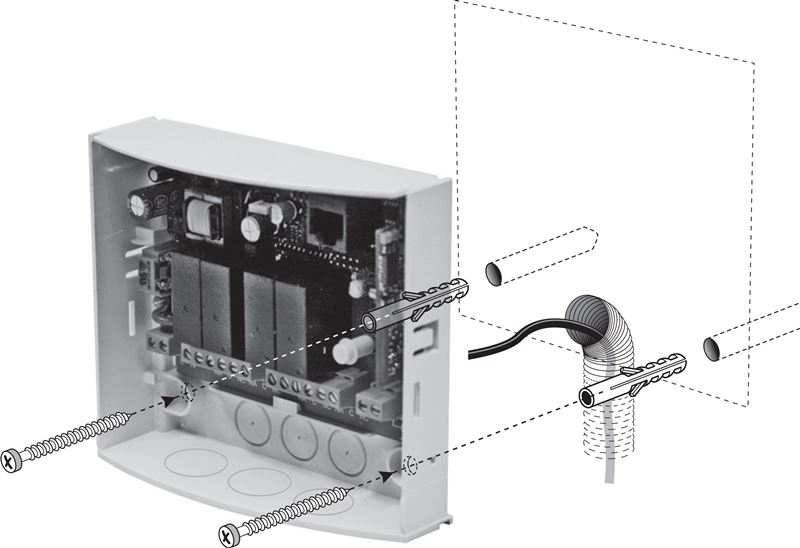

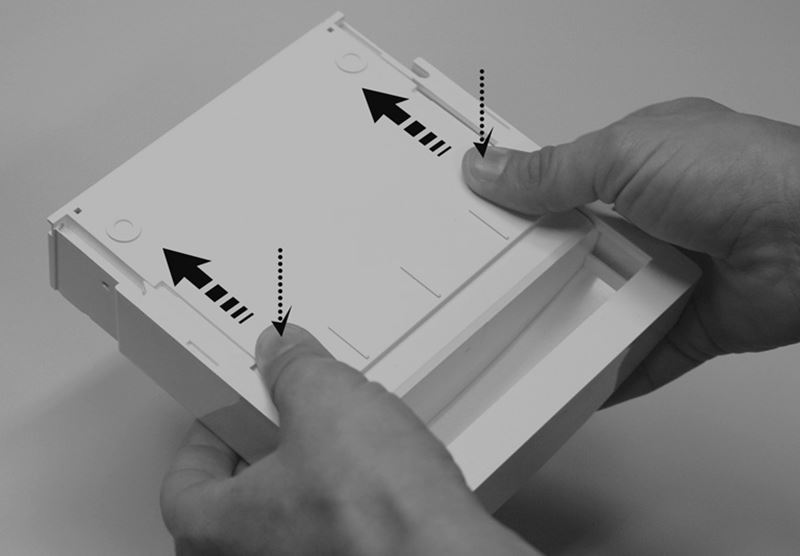

| 1. Skinite gornji poklopac prijamnika | 2. Na označenim mjestima izbušite rupe za vijke i kabel te montirajte prijamnik na zid ili drugu površinu. |
|---|---|
 |
 |
Shema i priključivanje prijamnika NICE OX4T

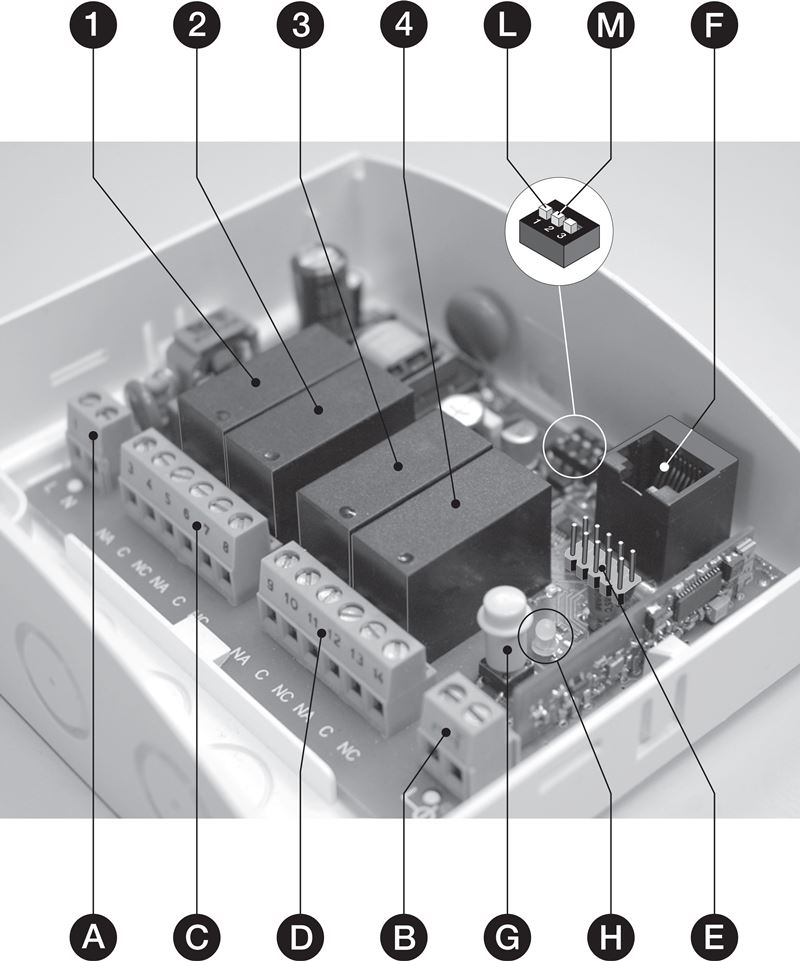

Prijamnik ima ulaze za napajanje, izlaze četiriju releja i ulaz za antenu:
| Oznaka | Opis |
|---|---|
| 1, 2, 3, 4 | Relej |
| A | Ulaz za napajanje |
| B | Ulaz za antenu |
| C | Izlaz releja 1 i 2 |
| D | Izlaz releja 3 i 4 |
| E | Priključak za NICE OBOX |
| F | Priključak za NICE O-View i NICE BusT4 |
| G | Programska tipka P1 |
| H | LED dioda L1 |
| L | Prekidač za Vremenski programator I. |
| M | Prekidač za Vremenski programator II. |
Električno spajanje i opis releja
Sva 4 releja su beznaponska.
Svaki relej ima 1 zajednički kontakt (C), jedan normalno otvoreni kontakt (NO) i jedan normalno zatvoreni kontakt (NC).
Releji 1+2+3+4 izolirani su od unutarnjeg kruga prijamnika pa kroz njih može prolaziti mrežna struja od 230 V; međusobno su izolirani i parovi releja 1+2 i 3+4. Stoga možete odabrati sljedeće kombinacije:
- sve releje upotrijebiti za strujne krugove velike struje
- ili sve releje upotrijebiti za strujne krugove slabe struje
- ili releje 1+2 upotrijebiti za strujne krugove velike struje a releje 3+4 za strujne krugove slabe struje
- ili releje 1+2 upotrijebiti za strujne krugove slabe struje a releje 3+4 za strujne krugove velike struje Primjer spajanja za strujni krug velike struje

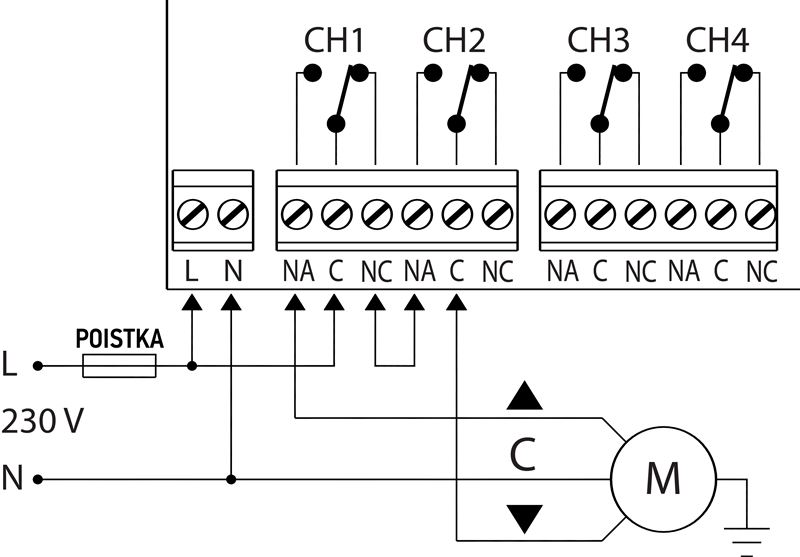

| Primjer spajanja za opći električni krug (rasvjeta, motor...) | Primjer spajanja dvosmjernog motora (jedan kanal/relej pokreće ga u jednom smjeru, a drugi u suprotnom) |
|---|---|
 |
 |
U slučaju slabog dometa daljinskog upravljača potrebno je upotrijebiti vanjsku antenu, npr. NICE ABF. Pri montaži antene kabel ostavite ravan kako bi se što manje savijao i uvijao. Za najbolji domet postavite antenu što više iznad metalnih ili armiranobetonskih konstrukcija.
Programiranje vanjskog prijamnika NICE OX4T
Uparivanje s upravljačem – uvod
Tijekom uparivanja prijamnik komunicira pomoću tipke P1, koju pritišćete, i odgovara treperenjem LED diode. Pogledajte dijagnostiku treptanja, ako vam nešto ne radi.
U prijemnik se može pohraniti 1024 daljinska upravljača s podržanim kodiranjem O-Code/FloR/TTS, Smilo i Flo.
Upozorenje: Prvi pohranjeni daljinski upravljač određuje vrstu kodiranja koja će se dalje upotrebljavati. Dakle, ako je u memoriji pohranjen daljinski upravljač s kodiranjem Smilo, daljinski upravljač s kodiranjem, primjerice FloR, više nećete moći upariti s prijemnikom, osim ako ne izbrišete cijelu memoriju (malo vjerojatna situacija). Nakon priključivanja na izvor napajanja, prijemnik će emitirati određeni broj dugih zelenih bljeskova, koji označavaju vrstu kodiranja koja se upotrebljava.
Daljinski upravljač možete upariti s prijemnikom na dva načina:
Uparivanje daljinskog upravljača u načinu rada I.
Na taj se način svi gumbi daljinskog upravljača odjednom pohranjuju u memoriju prijemnika, a rad je sljedeći: prvi gumb upravlja prvim relejem, drugi drugim relejem, treći trećim relejem, a četvrti četvrtim relejem. Način upravljanja postavljen je na poluautomatski način rada "otvoreno/zatvoreno-dok-držim". Ako daljinski upravljač ima manje gumba, pohranit će se samo odgovarajući broj releja.
Postupak uparivanja je sljedeći:
- Pritisnite gumb P1 na prijemniku i držite ga dok se ne upali LED lampica L1 zatim ga pustite.
- U roku od 10 sekundi (odnosno dok lampica svijetli), pritisnite i držite bilo koji gumb na daljinskom upravljaču dok lampica na prijemniku ne zatreperi tri puta, a zatim pustite gumb na daljinskom upravljaču.
- Za pohranu dodatnih daljinskih upravljača ponovite korak 2. Za to imate samo 10 sekundi od pohrane posljednjeg uparenog daljinskog upravljača.
Uparivanje daljinskog upravljača u načinu rada II.
Ovo je napredniji postupak. Postupak uparivanja je sljedeći:
- Pritisnite gumb P1 na prijemniku onoliko puta koliko odgovara naredbi iz tablice koju želite upotrijebiti. LED dioda zatreperit će onoliko puta koliko ste pritisnuli gumb P1, napravit će kratku stanku, a zatim će ponovno treperiti.
- U roku od 10 sekundi (odnosno dok lampica treperi), pritisnite i držite bilo koji gumb na daljinskom upravljaču dok lampica na prijemniku ne zatreperi tri puta (drugom frekvencijom), a zatim pustite gumb na daljinskom upravljaču.
- Za pohranu dodatnih daljinskih upravljača ponovite korak 2. Za to imate 10 sekundi od pohrane posljednjeg uparenog daljinskog upravljača.
Na ovaj se način u memoriju pohranjuje samo taj pojedinačni gumb (osim naredbi 9, 10, 13 i 14). Gumbu se može dodijeliti 14 naredbi:
| Broj | Opis |
|---|---|
| 1 | aktivira RELEJ 1 u načinu rada "otvoreno/zatvoreno-dok-držim" |
| 2 | aktivira RELEJ 2 u načinu rada "otvoreno/zatvoreno-dok-držim" |
| 3 | aktivira RELEJ 3 u načinu rada "otvoreno/zatvoreno-dok-držim" |
| 4 | aktivira RELEJ 4 u načinu rada "otvoreno/zatvoreno-dok-držim" |
| 5 | aktivira RELEJ 1 u načinu rada "otvori/zatvori" |
| 6 | aktivira RELEJ 2 u načinu rada "otvori/zatvori" |
| 7 | aktivira RELEJ 3 u načinu rada "otvori/zatvori" |
| 8 | aktivira RELEJ 4 u načinu rada "otvori/zatvori" |
| 9* | aktivira RELEJE 1 i 2 za dvosmjerni motor (s vremenskim relejem I.) |
| 10* | aktivira RELEJE 3 i 4 za dvosmjerni motor (s vremenskim relejem II.) |
| 11** | aktivira RELEJ 1 u trajanju podešenom na vremenskom releju I. |
| 12** | aktivira RELEJ 3 u trajanju podešenom na vremenskom releju II. |
| 13* | aktivira RELEJE 1 i 2 za dvosmjerni motor ("otvoreno/zatvoreno-dok-držim") |
| 14* | aktivira RELEJE 3 i 4 za dvosmjerni motor ("otvoreno/zatvoreno-dok-držim") |
*) Napomena za naredbe 9, 10, 13 i 14: Prilikom uparivanja nije važno koji gumb upotrijebite; u prijemnik se uvijek pohranjuje cijeli daljinski upravljač, a pojedinačni gumbi imaju sljedeću funkciju: 1 - OTVORI, 2 - STOP, 3 - ZATVORI, (4 - STOP). Neki daljinski upravljači nemaju četvrti gumb. Naravno, potrebno je imati ispravno spojen motor. Dodatne napomene za:
- Naredbe 9 i 10 - Kad god prijamnik primi naredbu, uključuje relej za odgovarajući Tajmer („Naredba 9/RELEJ 1+2/Tajmer I.” i naredba „10/RELEJ 3+4/Tajmer II.”).
- Naredbe 13 i 14 - Kad god pošaljete naredbu, releji ostaju uključeni dok držite tipku. Ako tipku držite dulje od 3 sekunde, releji ostaju uključeni tijekom odgovarajućeg Tajmera („Naredba 13/RELEJ 1+2/Tajmer I.” i naredba „14/RELEJ 3+4/Tajmer II.”).
**) Napomena za naredbe 11 i 12: Kad god prijamnik primi naredbu, uključuje relej za odgovarajući Tajmer („Naredba 11/RELEJ 1+2/Tajmer I.” i naredba „12/RELEJ 3+4/Tajmer II.”). Prije isteka tajmera možete ga produljiti ponovnim slanjem naredbe. Možete ga i prijevremeno „zaustaviti” slanjem nove naredbe uz držanje tipke tri sekunde.
Ako prijamnik slučajno primi dvije naredbe namijenjene istom RELEJU, uvijek će izvršiti posljednju poslanu naredbu.
Uparivanje s postojećim daljinskim upravljačem
Ovaj postupak potrebno je provesti u dometu prijamnika. Imate dva upravljača, jedan STARI, već uparen, i NOVI, još neuparen. Ako je STARI upravljač uparen u načinu rada I., NOVI upravljač naslijedit će ista svojstva, a postupak se može provesti bilo kojom tipkom. Ako je STARI upravljač uparen u načinu rada II., postupak se mora provesti zasebno za svaku tipku, pritiskom upravo te tipke. Postupak je sljedeći:
Standardni postupak
- Pritisnite i držite tipku na NOVOM upravljaču najmanje 5 sekundi, a zatim je otpustite.
- Polako triput pritisnite tipku na STAROM upravljaču.
- Polako jednom pritisnite tipku na NOVOM upravljaču.
- Ako uparivanje nije uspjelo, pokušajte pritiskati tipke sporije. Po potrebi u koraku 1 držite tipku 6 sekundi.
Alternativni postupak
- Pritisnite i držite tipku na NOVOM upravljaču najmanje 3 sekunde, a zatim je otpustite.
- Pritisnite i držite tipku na STAROM upravljaču najmanje 3 sekunde, a zatim je otpustite.
- Pritisnite i držite tipku na NOVOM upravljaču najmanje 3 sekunde, a zatim je otpustite.
- Pritisnite i držite tipku na STAROM upravljaču najmanje 3 sekunde, a zatim je otpustite.
Programiranje tajmera
U prijamniku OX4T moguće je podesiti dva tajmera:
- Tajmer I. za RELEJ 1 - Ako je programirana naredba 9, 11 ili 13, tajmer radi za RELEJE 1+2. U protivnom radi samo za RELEJ 1.
- Tajmer II. za RELEJ 2 - Ako je programirana naredba 10, 12 ili 14, tajmer radi za RELEJE 3+4. U protivnom radi samo za RELEJ 3.
Tvornički zadano vrijeme iznosi 120 sekundi, a može se promijeniti na sljedeći način:
- Ako je RELEJ aktivan, deaktivirajte ga odgovarajućom naredbom.
- Postavite prekidač I. (označen slovom L) u položaj ON za Tajmer I. ili postavite prekidač II. (označen slovom M) u položaj ON za Tajmer II. LED dioda pokraj prekidača zasvijetlit će kao znak početka programiranja.
- Ovisno o položaju prekidača, pošaljite naredbu za aktivaciju odgovarajućeg RELEJA; mjerenje vremena počinje nakon aktivacije.
- Nakon željenog vremena pošaljite signal za deaktivaciju RELEJA. Time ste uspješno pohranili trajanje tajmera.
- Vratite prebačeni prekidač u položaj OFF; kada se ugasi i dioda pokraj prekidača, prijamnik će se vratiti u normalno stanje (izaći će iz načina programiranja).
Brisanje memorije
- Pritisnite tipku P1 na prijamniku i držite je.
- Indikatorska lampica L1 zasvijetlit će, a zatim se ugasiti (i dalje je držite).
- Indikatorska lampica počet će treperiti i:
- Ako želite izbrisati samo upravljače, otpustite tipkuTIJEKOM trećeg treptaja.
- Ako želite izbrisati cijelu memoriju, otpustite tipku P1TIJEKOM petog treptaja.
- Ako je brisanje uspješno, indikatorska lampica neko će vrijeme treperiti kao na disko podiju, a zatim će zatreperiti 5 puta.
Brisanje određenog upravljača iz memorije prijamnika
- Pritisnite tipku P1 na prijamniku i držite je.
- Indikatorska lampica L1 zasvijetlit će. Dok i dalje držite tipku P1, istodobno pritisnite i držite tipku na upravljaču.
- za način rada I. možete pritisnuti i držati bilo koju tipku.
- za način rada II. morate pritisnuti određenu tipku dodijeljenu prijamniku. Dakle, da biste izbrisali cijeli upravljač iz memorije prijamnika, postupak morate ponoviti za svaku tipku dodijeljenu tom prijamniku.
- Ako je brisanje uspješno, indikatorska lampica zatreperit će 5 puta, a vi otpustite obje tipke.
Zaključavanje memorije za kopiranje upravljača
- Isključite prijamnik iz napajanja i pričekajte 5 sekundi.
- Pritisnite i držite tipku P1 pa ponovno uključite napajanje.
- Najprije će LED dioda nekoliko puta zatreperiti zeleno, zatim će dvaput zatreperiti narančasto i naposljetku jednom zatreperiti kako bi označila stanje memorije – tada otpustite tipku.
- U roku od 5 sekundi ponovljenim pritiskanjem podesite boju LED diode:
- ugašena – otključana memorija za kopiranje upravljača
- zelena – blokirano kopiranje upravljača u dometu
- crvena – blokirano kopiranje upravljača posuđivanjem koda
- narančasta – blokirano svako kopiranje upravljača
- U roku od 5 sekundi pritisnite bilo koju tipku na već uparenom daljinskom upravljaču za pohranu postavke.
Dijagnostika pomoću treperenja LED diode
Tehničke značajke prijamnika NICE OX4T
| Kodiranje |
|
|---|---|
| Napajanje | 110-240V AC 50/60Hz |
| Memorija | 1024 daljinska upravljača/tipke |
| Potrošnja (maksimalna) | 80 mA |
| Frekvencija | 433,92 MHz |
| Impedancija antene | 52Ω |
| Domet |
|
| Osjetljivost | 0,5 µV |
| Broj releja | 4 beznaponska releja, NC/NO |
| Kontakt za normalno otvoreni relej | maks. 5A i 250V |
| Stupanj zaštite | IP44 |
| Dimenzije | 128×112×43 mm (š×d×v) |
| Masa | 260 g |
