NICE Road RD400 – samostalni pogon za klizna vrata (A)
| Dostupnost proizvoda: | na zalihi | Robu standardno otpremamo u roku od 24 sata. |
|---|
na zalihi
299,76 € s PDV-om
| Težina |
|---|
| 8,10 kg |
Opis proizvoda NICE Road RD400 – samostalni pogon za klizna vrata (A)
Pogon NICE Road RD400 namijenjen je za klizne ograde mase do 400 kg i širine prolaza do 8 m (preporučena duljina najviše 5 m). Ima elektromehanički prekidač za zaustavljanje. Pogon je nereverzibilan. Detaljne tehničke značajke ». Preuzmite priručnik ».
Napajanje: upravljačka jedinica RD400 priključuje se na 230 V AC; motor radi na 24 V DC. Pogon ima integrirani radijski prijamnik i podržava opcijsku rezervnu bateriju NICE PS124.
(Je li ovaj pogon pravi izbor za mene?)
Usporedite s drugim pogonima:
Pregled pogona NICE Road RD400
RD400 koristi klasično relejno spajanje pribora. Odabir ovisi o masi i duljini krila, otporu pri kretanju, broju ciklusa i kompatibilnosti pribora.
NICE Road RD400
- Maks. masa: do 400 kg
- Maks. duljina krila: do 8 m
Motor 24 V DC; konvencionalni relejni ulazi; integrirani radijski prijamnik.

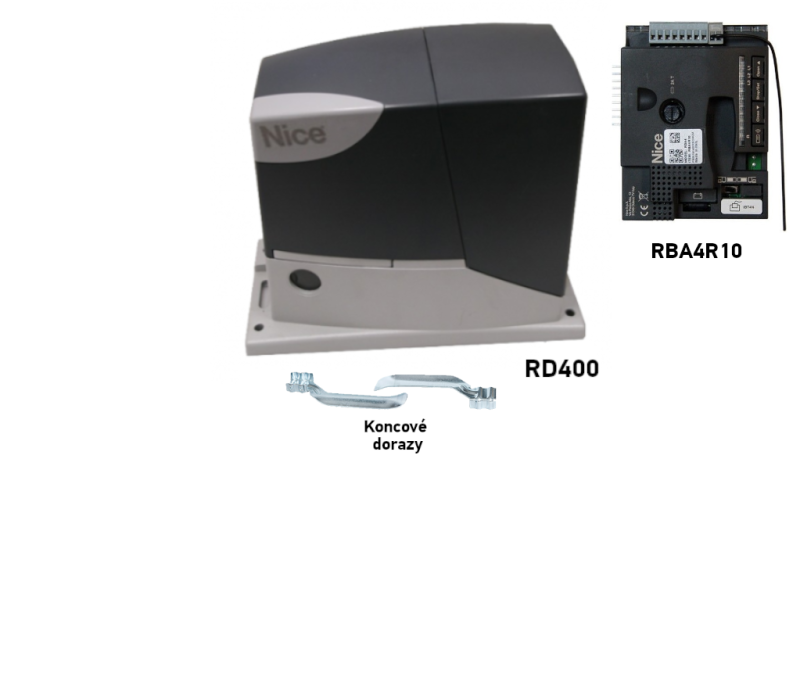

Ovaj proizvod – samostalni pogon za kliznu ogradu NICE Road RD400 (naša šifra NICE-RD400-A) sadrži:
- elektromehanički pogon NICE Road RD400 nosivosti 400 kg i maksimalne duljine krila 8 m, s ugrađenom (ali odvojivom) upravljačkom jedinicom RBA4R10 s ugrađenim radijskim prijamnikom (ako želite upravljati ogradom pomoću daljinskog upravljanja, nije potrebno kupiti zaseban prijamnik).
- 2 × ključ za deblokiranje za ručno upravljanje pogonom (potreban u slučaju nestanka struje)
- komponente za montažu pogona, sidreni elementi i nosač, graničnici za krajnji prekidač pogona
- priručnik za montažu
Cjenovno povoljniji kompleti koji sadrže pogon NICE Road RD400:
| Komplet pogona s priborom » | Komplet pogona s priborom i zupčastom letvom » |
|---|---|
|
Pogon Road do 400 kg, upravljač, fotoćelije, signalna svjetiljka. |
Pogon ROAD do 400 kg, zupčasta letva, upravljač, fotoćelije, signalna svjetiljka. |
| Komplet za izradu samonosive ograde » | Komplet za izradu ograde na tračnici » |
Kolica s 5 ležajeva, C-profil 5 m Fe, prihvatnik, nosač, vodilica, pogon, zupčasta letva. |
Kotači Ø90 mm, tračnica 3x3m Zn, donji graničnici, vodilica, pogon, zupčasta letva |
NICE Road RD400 kompaktni je elektromehanički pogon namijenjen automatizaciji klizne ograde za privatnu uporabu.
Pogon je prikladan za automatizaciju klizne ograde mase do 400 kg i duljine krila do 8 m. Vrijednosti vrijede u uvjetima koje je odredio proizvođač, kao što su vremenski uvjeti, temperaturne razlike, krutost ograde i, prije svega, njezino lako kretanje. To nije uvijek moguće postići, odnosno na to nije moguće utjecati, stoga preporučujemo da se pogon NICE Road RD400 idealno upotrebljava za ograde do 60% tih vrijednosti. Pogledajte poglavlje Odabir pogona za više informacija.
RD400 ima zasebne ulaze za sigurnosne fotoćelije. Broj napajanih parova ovisi o njihovoj stvarnoj potrošnji i načinu spajanja; ograničenja i sheme navedeni su u odjeljku Fotoćelije.
Temperaturni uvjeti mogu ograničiti dostupno vrijeme rada pogona. Pojedinosti o radnim ograničenjima nalaze se u odjeljku Odabir pogona.
Podesiva brzina, sila i vrijeme pauze automatskog zatvaranja pogona i drugo, pogledajte Programiranje.
Dijagnostika pomoću signalne svjetiljke.
Zupčanik modul 4 kompatibilan je s nazubljenom letvom u našoj ponudi.
Pribor kompatibilan s pogonom NICE Road RD400
Preporučujemo da uz pogon dokupite kompatibilni dodatni pribor ili odaberete neki od već sastavljenih kompleta po povoljnijoj cijeni:
| Što | Zašto | Vrsta |
|---|---|---|
| Signalna svjetiljka | Signalizira kretanje vrata treptanjem – prikladna za izlaze sa slabom vidljivošću. Uključuje i antenu – veći domet daljinskog upravljača. |
U priručniku za RD400 naveden je izlaz FLASH za jednu LED signalnu svjetiljku ELDC. Drugu signalnu svjetiljku odaberite tek nakon provjere napona, načina uključivanja i dopuštenog opterećenja izlaza. |
| Fotoćelije | Pri zatvaranju detektiraju prepreku i zaustavljaju kretanje – vrata neće udariti u automobil ni u osobe. | |
| Odašiljač | Za daljinsko upravljanje vratima. | |
| Prijamnik |
Za daljinsko upravljanje vratima. U pogon Road 400 već je ugrađen prijamnik. Ovi dodatni prijamnici služe kao dopuna. |
|
| Antena |
Za veći domet daljinskog upravljača. |
|
| Tipkovnica |
Ako zaboravite daljinski upravljač ili ako vam često dolazi mnogo vozila ili osoba, a ne želite svakome davati daljinski upravljač niti otvarati vrata ručno. |
|
| Ključna sklopka |
Za upravljanje vratima ključem putem sklopke koja je kabelom povezana s pogonom i može se postaviti na bilo kojem mjestu. |
|
| Čitači kartica |
Upravljanje pogonom prislanjanjem kartice ili privjeska uz čitač kartica. |
|
| Zupčanik |
Neophodan je za automatizaciju pogona.
|
|
| Rezervni izvor napajanja |
Rezervni izvor energije. |
Vanjski Wi-Fi/GSM moduli, pristupne tipkovnice i čitači kartica spajaju se izravno samo ako njihov izlaz daje odgovarajući beznaponski NO kontakt za ulaz SbS. Za druge izlaze potrebno je odgovarajuće sučelje i zasebno napajanje. Pogledajte i GSM i Wi-Fi moduli.
NICE Road RD400 ukratko
RD400 ima integrirani radijski prijamnik. Opisana upravljačka ploča ima četiri tipke i podržava opcijsku bateriju NICE PS124. U slučaju nestanka struje vrata se mogu i ručno deblokirati.

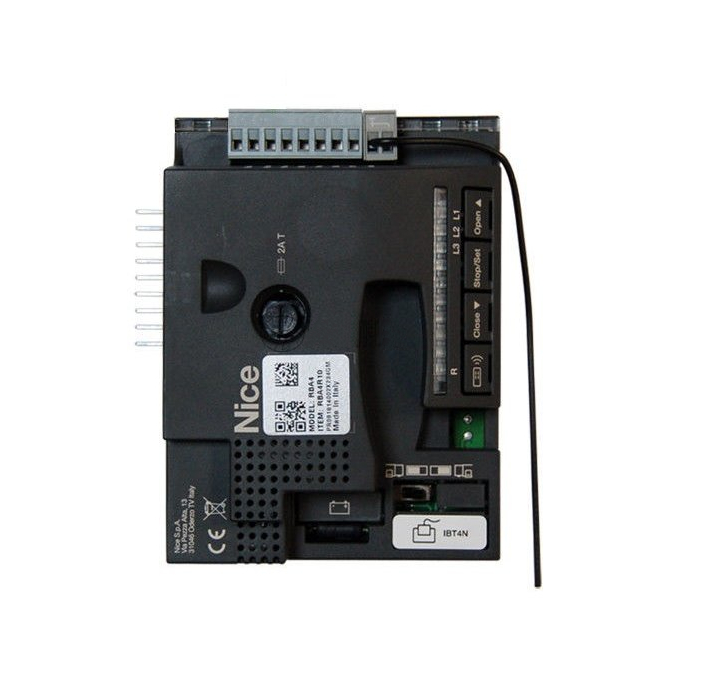

Upravljačka jedinica prikazana na ovoj stranici proizvoda je NICE RBA4R10. U priručniku za ovu generaciju RD400 tvrtka NICE navodi ploču RBA4; ploča koja se prodaje i prikazana je na slici označena je kao RBA4R10, što u ovom priručniku nije izričito navedeno. Sljedeće numeriranje stezaljki i postupci temelje se na ovom priručniku. Za RBA4R10 koja se prodaje potrebno je provjeriti odgovaraju li navedeni podaci njezinu priručniku ili potvrdi proizvođača. Prije rada uvijek provjerite oznake ploče i stezaljki. Kliknite sliku za povećanje.
Odabir pogona – je li pogon NICE Road RD400 prikladan za moja vrata?
Nakon deblokiranja vrata se moraju moći glatko ručno pomicati cijelom putanjom. Zapinjanje, oštećena kolica ili kotači te nepravilno postavljena zupčasta letva moraju se popraviti prije podešavanja sile. Sama masa ne određuje otpor vrata.
| Duljina krila | Maks. ciklusa/h | Maks. uzastopnih ciklusa |
|---|---|---|
| Do 5 m | 20 | 15 |
| Više od 5 do 7 m | 16 | 12 |
| Više od 7 do 8 m | 14 | 9 |
| Masa krila | Udio u gore navedenom broju ciklusa |
|---|---|
| Do 200 kg | 100 % |
| Više od 200 do 300 kg | 85 % |
| Više od 300 do 400 kg | 70 % |
Jedan ciklus znači otvaranje i zatvaranje. Ograničenja prema duljini množe se udjelom prema masi; pri računanju cijelih ciklusa rezultat se zaokružuje naniže. Primjerice, 6 m / 350 kg: 16 × 0,70 = 11 cijelih ciklusa na sat, najviše 8 neposredno uzastopno. Istodobno vrijedi ograničenje od 50 ciklusa dnevno i najviše 9 minuta neprekidnog rada. Temperaturni uvjeti mogu dodatno ograničiti raspoloživi rad.
Ograničenja pogona NICE Road RD400
Za uobičajenu sigurnosnu rezervu pri odabiru naša trgovina preporučuje najviše približno 5 m i 250 kg. To je preporuka trgovine; konkretnu instalaciju vrata mora procijeniti tehničar. Sljedeća tablica razlikuje ovu preporuku od ograničenja proizvođača.
| Maksimalno | Preporučujemo | |
|---|---|---|
| Duljina krila | 8 m | 5 m |
| Masa krila | 400 kg | 250 kg |
Održavanje pogona
Vijek trajanja pogona ovisi o mehanici vrata, opterećenju, uvjetima okoline i održavanju. Servis obavite najmanje svakih 6 mjeseci ili najkasnije nakon 10 000 pomicanja od posljednjeg servisa, ovisno o tome što nastupi prije.
Ugradnja pogona NICE Road RD400
Kod kliznih vrata s vodilicom pogon se obično ugrađuje nisko, uz razinu podloge. Kod samonosivih vrata zupčasta je letva obično postavljena više, pa se pogon podiže pomoću sidrenih elemenata ili odgovarajućeg nosača. U oba slučaja visina se podešava prema zupčastoj letvi tako da njezina masa ne opterećuje zupčanik i da cijelom putanjom ostane zazor od 1–2 mm. Važni su ravna podloga, čvrsto sidrenje i slobodno ručno pomicanje vrata.
Kabeli
Raspored dodatne opreme prema originalnom priručniku RD400. Broj sigurnosnih elemenata određuje se procjenom konkretnih vrata.
Raspored uređaja: mala slova označavaju uređaje, a velika slova kabelske trase. Kliknite za povećanje slike.
Popis dodatne opreme
| Stavka | Značenje / postupak |
|---|---|
| a / b / c | Pogon / fotoćelije / stupići za fotoćelije. |
| d / e | Ključna sklopka ili tipkovnica / upozoravajuće svjetlo. |
| f / g | Zupčasta letva / sigurnosni kontaktni rubovi. |
Popis kabela
| Stavka | Značenje / postupak |
|---|---|
| A – napajanje | 3 × 1,5 mm² do 30 m; za dulji dovod proizvođač navodi, primjerice, 3 × 2,5 mm² i uzemljenje za automatizaciju. |
| B – upozoravajuće svjetlo / antena | 2 × 0,5 mm² do 20 m; zasebno RG58 do 20 m, preporučeno manje od 5 m. |
| C – fotoćelije EPM | TX: 2 × 0,25 mm². RX: napajanje i sigurnosni kontakt, primjerice 4 × 0,25 mm² do 30 m. Odabir vodiča ovisi o upotrijebljenim fotoćelijama i upravljačkoj ploči. |
| D – ključna sklopka | 2 kabela 2 × 0,5 mm² ili 1 kabel 4 × 0,5 mm² do 50 m; za jednu naredbu C–NO upotrebljavaju se dva vodiča. |
| E / F – kontaktni rubovi | 2 × 0,5 mm² do 30 m. Na pokretnom krilu potreban je odgovarajući način prijenosa signala. |
Kabeli moraju biti prikladni za određeno okruženje, a njihove trase moraju odvajati mrežni napon od upravljačkih krugova. Relejni RX uz par za napajanje treba i vodiče sigurnosnog kontakta.
Montaža
Pogledajte „Na kojoj visini trebam postaviti pogon".
Zupčasta letva i njezin graničnik
Princip rada vrata temelji se na prijenosu okretnog momenta pogonskog zupčanika u linearno gibanje pomoću zupčastog prijenosa na zupčastoj letvi pogona. Najčešće se upotrebljavaju dvije vrste zupčastih letvi:
 |
Najlonska letva (po potrebi s čeličnim ojačanjem) – pričvršćuje se na vrata samoreznim vijcima kroz otvore. Idealna je za relativno lagana i kraća vrata. Zahvaljujući trenju čeličnog zupčanika i najlonske letve, kretanje je tiho. |
 |
Čelična letva – pričvršćuje se na vrata zavarivanjem navojnih nosača na koje se zatim vijcima pričvršćuje letva. Upotrebljava se za duža i teža vrata. Zbog trenja čeličnog zupčanika o čeličnu letvu, kretanje je nešto bučnije. |
Ključno je da bude modul zuba pogona kompatibilan s modulom zupčaste letve. Pogon NICE Road RD400 ima modul zuba 4.
Nakon postavljanja letve provjerite zazor i namjestite oba graničnika krajnjih sklopki.
- Duž cijele putanje namjestite zazor od 1–2 mm između letve i zupčanika. Težina krila ne smije opterećivati pogon.
- Ručno pomaknite krilo prema otvorenom položaju tako da ostane 2–3 cm prije mehaničkog graničnika. Pomičite nosač krajnje sklopke dok se ne aktivira, zatim ga prema uputama proizvođača pomaknite još najmanje 2 cm u smjeru otvaranja i pričvrstite.
- Na isti način namjestite zatvoreni položaj u suprotnom smjeru. Mehanički graničnici vrata moraju ostati funkcionalni.
- Zategnite pričvrsne elemente i provjerite slobodno kretanje duž cijele putanje. Tek tada namjestite krajnje položaje.
Zazor između letve i zupčanika RD400. Kliknite za povećanje slike.
Razmak od mehaničkog graničnika i dodatni pomak nosača nakon aktiviranja. Kliknite za povećanje slike.
Spajanje pogona NICE Road RD400
Električno spajanje obavlja kvalificirani tehničar. Prije izmjene vodiča, zamjene osigurača ili spajanja modula isključite mrežno napajanje i eventualnu bateriju te provjerite da nema napona. Osigurajte vrata od neželjenog pomicanja.
...na mrežno napajanje
| Stavka | Značenje / postupak |
|---|---|
| L | Fazni vodič prema oznakama na mrežnoj priključnoj stezaljci. |
| N | Neutralni vodič. |
| PE | Zaštitni žuto-zeleni vodič na zaštitnu stezaljku; pogon je klase I i mora biti uzemljen. |
Ova inačica RD400 napaja se naponom 230 V AC, 50/60 Hz. Mrežni dovod nikada se ne priključuje na niskonaponske stezaljke 1–8. Električar odabire zaštitu, način odvajanja i dimenzije dovoda prema instalaciji.
...dodatnih uređaja
Numeracija u nastavku temelji se na priručniku za upravljačku ploču RBA4. Upravljačka ploča koja se prodaje označena je kao RBA4R10; prije spajanja provjerite oznake i opise stezaljki na svojoj ploči te slijedite njezin vlastiti priručnik.
| Stavka | Značenje / postupak |
|---|---|
| ANTENNA | Ulaz antene integriranog prijamnika. Koaksijalni kabel ima zaseban središnji vodič i oplet, prema simbolu na ploči. |
| 1–2 / SbS | Impulsni rad preko beznaponskog NO kontakta, primjerice kontakta C–NO sklopke NICE EKS. |
| 3–4 / STOP | NO, NC ili 8,2 kΩ, ovisno o spoju. Vrsta se prepoznaje tijekom učenja položaja; promjena prepoznatog stanja aktivira STOP uz kratko kretanje unatrag. |
| 1–5 / PHOTO | Sigurnosni NC kontakt fotoćelija. Ako se aktivira tijekom zatvaranja, vrata mijenjaju smjer kretanja. |
| 4–6 / PHOTOTEST | Odvojeno napajanje TX-a tijekom testa fotoćelija, najviše 100 mA. RX ostaje na 1–4. |
| 7–8 / FLASH | Izlaz za jednu signalnu lampu NICE ELDC; tijekom kretanja uključuje se u intervalima od 0,5 s. |
| 1 (+) / 4 (−) – pribor | Stezaljka 1 = +24 V DC, stezaljka 4 = 0 V (−/GND). Tolerancija napajanja −30 % / +50 %; ukupna potrošnja vanjskih uređaja najviše 100 mA. |
Više NC kontakata STOP spaja se serijski, a više NO kontakata paralelno. Otporni sigurnosni rubovi zahtijevaju propisano kaskadno spajanje s jednim završetkom od 8,2 kΩ. Sigurnosni ulazi ne premošćuju se kao način rješavanja kvara. Nakon promjene uređaja potrebno je ponoviti učenje i sigurnosna ispitivanja.
Osigurači pogona
| Oznaka | Funkcija | Vrijednost |
|---|---|---|
| F1 | Osigurač napajanja pogona | T 1 A / 250 V, tromi |
| F2 | Osigurač upravljačke jedinice | T 2 A / 250 V, tromi |
F1 štiti napajanje pogona; F2 štiti upravljačku jedinicu.

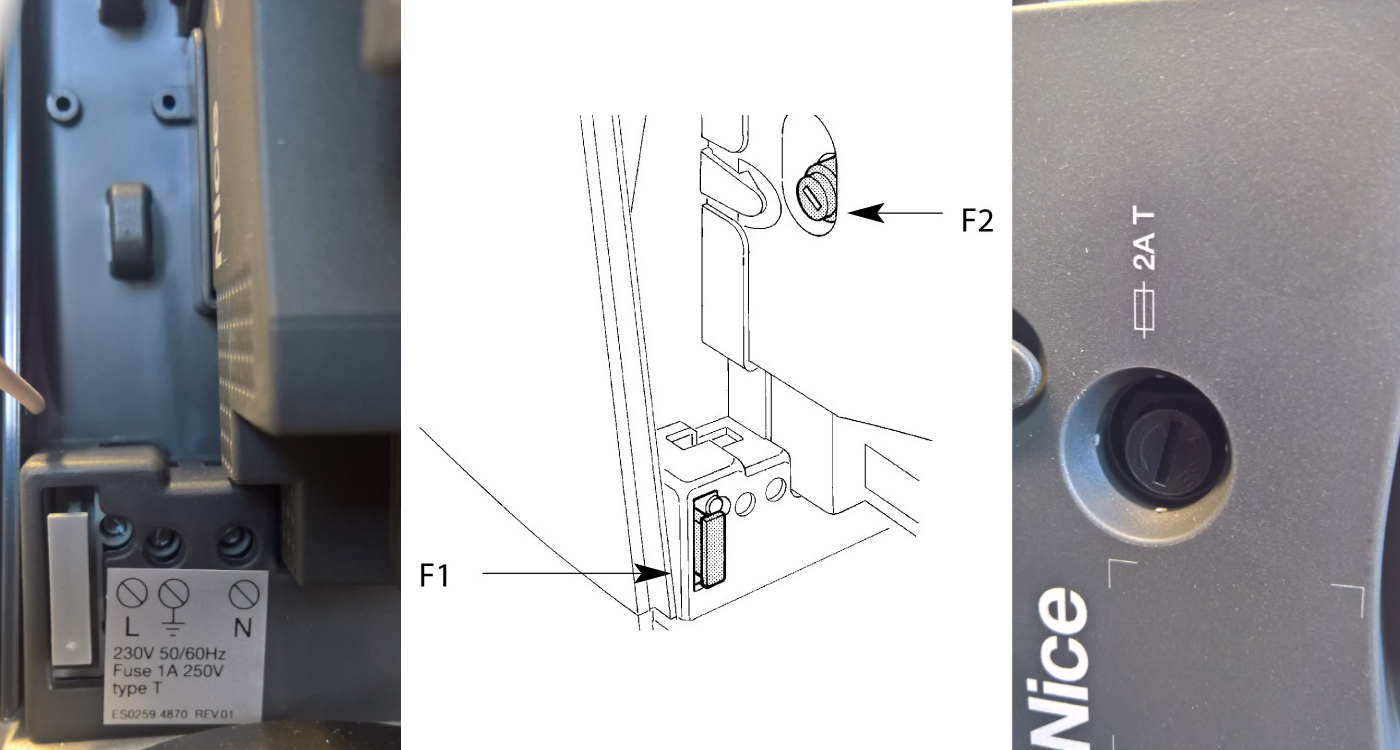

Položaj osigurača F1 i F2 u pogonu RD400. Kliknite za povećanje slike.
Osigurač zamijenite osiguračem iste vrste tek nakon što utvrdite uzrok kvara. Nemojte povećavati vrijednost osigurača ni premošćivati ga.
Standardna shema spajanja:
Napajanje pribora: stezaljka 1 je +24 V DC, a stezaljka 4 je 0 V (−/GND), ukupno najviše 100 mA. Ulazima SbS (1–2), STOP (3–4) i PHOTO (1–5) upravlja se kontaktima; zato prekidač EKS nema vlastiti +/−. Izlaz FLASH za signalnu lampu koristi stezaljke 7–8; u prikazanoj shemi proizvođač ne navodi polaritet. Tijekom fototesta napajanje odašiljača TX mijenja se prema postupku u nastavku.
Spajanje jednog para relejnih fotoćelija EPM bez fototesta prema priručniku upravljačke jedinice RBA4. Signalna lampa ELDC ima odvojene priključke FLASH i antene; prekidač EKS upravlja ulazom SbS preko kontakta C–NO. Točka označava električni spoj; križanje bez točke nije spoj. Boje linija razlikuju strujne krugove, a ne označavaju boje vodiča. Kliknite za povećanje slike.
| Uređaj | RD400 / ploča RBA4 |
|---|---|
| ELDC – signalna lampa | Dvožilni FLASH na stezaljke 7–8. Antena se spaja zasebnim koaksijalnim kabelom RG58 na antenski ulaz: jezgra i oplet prema oznakama. |
| EPM – odašiljač TX | TX 1 (+) → RD400 1; TX 2 (−) → RD400 4. |
| EPM – prijamnik RX | RX 1 (+) i 4 (C) → RD400 1; RX 2 (−) → RD400 4; RX 5 (NC) → RD400 5. RX 3 (NO) ostaje slobodan. |
| EKS – ključni prekidač | Jedan kontakt: C → RD400 1, NO → RD400 2 (SbS). NC i drugi kontakt ne koriste se u ovom spoju. |
| STOP i fototest | STOP između 3–4 rješava se prema sigurnosnim uređajima; shema ne određuje univerzalni kratkospojnik. Stezaljka 6 ovdje je slobodna. Za spajanje s fototestom primijenite postupak u nastavku. |
Fotoćelije pogona
Primjer se odnosi na NICE EPM: TX je odašiljač, a RX prijamnik. EPM ima TX 1 = +, 2 = − i RX 1 = +, 2 = −, 4 = C, 5 = NC; RX 3 (NO) ne koristi se u sigurnosnom krugu. Kod druge vrste fotoćelija provjerite njihovo vlastito numeriranje.
Spajanje bez funkcije fototesta
Provjerite ukupnu potrošnju fotoćelija. Izlaz 1–4 daje najviše 100 mA. Jedan par EPM troši približno 55 mA; dva para bez fototesta trošila bi ukupno približno 110 mA i premašila tu granicu. Zato samo serijsko spajanje NC kontakata nije dovoljno za priključivanje dodatnog para. Napajanje više parova mora projektirati tehničar prema njihovoj stvarnoj potrošnji i uputama.
Obje fotoćelije trajno se napajaju sa stezaljki 1–4. Sigurnosni kontakt C–NC prijamnika spaja se između stezaljki 1 i 5 upravljačke jedinice.
| Upravljačka jedinica | Fotoćelije EPM |
|---|---|
| RD400 1 (+24 V) | TX 1 i RX 1; također RX 4 (C). |
| RD400 4 (GND) | TX 2 i RX 2. |
| RD400 5 (PHOTO) | RX 5 (NC). |
| RX 3 (NO) | Ne spaja se. |
Navedeno numeriranje preuzeto je iz priručnika za ploču RBA4. Nakon spajanja provjerite poravnanje fotoćelija i reakciju vrata pri prekidu zrake.
Spajanje s funkcijom fototesta
Tijekom fototesta mijenja se napajanje odašiljača: TX 1 (+) spaja se na stezaljku 6 (uklopljeni izlaz PHOTOTEST), a TX 2 (−) na stezaljku 4 (0 V/GND). Prijamnik RX ostaje trajno napajan preko stezaljki 1 (+24 V DC) i 4 (−/GND); njegov kontakt C–NC spaja se između stezaljki 1 i 5, kao kod spajanja bez fototesta. Izlaz PHOTOTEST ima ograničenje od 100 mA. Prije pokretanja provjerava se reakcija sigurnosnog kruga.
| Stavka | Značenje / postupak |
|---|---|
| TX 1 / TX 2 | TX 1 (+) → RD400 6 (uklopni izlaz PHOTOTEST); TX 2 (−) → RD400 4 (0 V/GND). Najviše 100 mA na izlazu PHOTOTEST. |
| RX 1 / RX 2 | RD400 1 / RD400 4. |
| RX 4 (C) / RX 5 (NC) | RD400 1 / RD400 5. |
Način rada povezanih sigurnosnih uređaja prepoznaje se tijekom učenja položaja. Nakon promjene ožičenja ponovite učenje i provjerite da se pri neuspješnom testu pokretanje ne započne.
Upotreba fototesta s NICE EPM nije nedvosmisleno potvrđena u dostupnim priručnicima. Priručnik za RD400 pri fototestu zahtijeva aktiviranje sinkronizacije prema uputama za fotoćelije; međutim, priručnik za EPM opisuje premosnik SYNC za više parova koji se napajaju izmjeničnom strujom, dok RD400 napaja odašiljač istosmjernom strujom. Tablica navodi priključke prema priručniku za RD400, a ne potvrđenu postavku EPM SYNC. Prije upotrebe ove kombinacije zatražite potvrdu od NICE-a ili dobavljača. Izlaz 1–4 RD400 ima ograničenje od 100 mA.
Odabir smjera kretanja vrata
Smjer odredite gledajući s pogonske strane prema vratima. Za otvaranje ulijevo postavite prekidač ulijevo, a za otvaranje udesno udesno.
Otvaranje ulijevo, pogled s pogonske strane. Kliknite za povećanje slike.
Otvaranje udesno, pogled s pogonske strane. Kliknite za povećanje slike.
Ne mijenjajte položaj prekidača dok su vrata u pokretu. Prije zahvata na otvorenom pogonu odspojite napajanje; nakon promjene smjera ponovno provjerite učenje položaja.
Određivanje duljine krila vrata
Tijekom učenja utvrđuju se krajnji položaji, priključak STOP i način rada fototesta. Ponovite postupak nakon promjene graničnika ili sigurnosnih uređaja. Područje kretanja mora biti slobodno.
- Deblokirajte pogon, pomaknite vrata približno do polovice i ponovno ih mehanički blokirajte. Provjerite prekidač smjera.
- Uključite napajanje. U stanju mirovanja motor stoji, zelena LED dioda OK treperi približno jednom u sekundi, a signalna svjetiljka je ugašena.
- Istodobno pritisnite i držite Close + Stop/Set; otpustite tipke kada se nakon približno 3 sekunde pokretanje započne.
- Prvo kretanje mora biti zatvaranje. Ako se vrata otvaraju, zaustavite učenje tipkom Stop/Set, odspojite napajanje i provjerite smjer.
- Pričekajte da se ciklus dovrši zatvaranje → otvaranje → zatvaranje. Tijekom učenja trepere L2 i L3.
- Nakon završetka učenja pošaljite naredbu SbS za potpuno otvaranje, a zatim još jednu naredbu za potpuno zatvaranje. Tijekom ovog probnog ciklusa provjerite usporavanje približno 30–50 cm prije krajnjih prekidača i zaustavljanje 2–3 cm prije mehaničkih graničnika.
Ako L2 i L3 i dalje trepere nakon završetka učenja, učenje nije bilo uspješno. Provjerite ožičenje i dijagnostiku, uklonite uzrok i ponovite učenje.
Programiranje pogona
Pogon Road omogućuje programiranje više funkcija, bilo uključivanjem/isključivanjem funkcije programiranjem razine I., bilo podešavanjem zadanog parametra programiranjem razine II.
Na ploči se nalaze četiri tipke i četiri LED diode za programiranje. Kod ove generacije ulazi se u način programiranja držanjem tipke Set približno 3 sekunde.
| Stavka | Značenje / postupak |
|---|---|
| Open ▲ | Otvaranje; u izborniku pomiče odabir prema gore. |
| Stop/Set | Zaustavljanje; držanjem približno 3 s otvara se izbornik. |
| Close ▼ | Zatvaranje; u izborniku pomiče odabir prema dolje. |
| Radio | Pohrana i brisanje daljinskih upravljača, signalizacija LED diodom L4(R). |
Tipke i LED diode na ploči. L4(R) pripada radijskom prijamniku. Kliknite za povećanje slike.
Programiranje – razina I.
Početno stanje sve tri funkcije razine I je OFF. Kratko treperenje pri odabiru znači OFF, a dugo ON.
- Držite Set približno 3 s i otpustite ga kad L1 počne treperiti.
- Tipkama Open / Close odaberite LED diodu funkcije.
- Kratko pritisnite Set za promjenu OFF / ON. Po potrebi podesite i drugu funkciju.
- Programiranje će završiti nakon 10 s bez pritiska tipke, a promjene će ostati spremljene.
Popis funkcija koje se mogu uključiti ili isključiti programiranjem:
| Stavka | Značenje / postupak |
|---|---|
| L1 – trajanje usporavanja | OFF = kratko usporavanje; ON = dugo. |
| L2 – brzina | OFF = spora; ON = brza. |
| L3 – automatsko zatvaranje | OFF = isključeno; ON = uključeno. Vrijeme pauze odabire se na razini II; tvornička postavka je 30 s. |
Programiranje – razina II.
Razina II služi za podešavanje vrijednosti parametra. Odabir parametra i odabir njegove vrijednosti koriste iste LED diode u dva uzastopna koraka.
- Držite Set približno 3 s i otpustite ga kad L1 počne treperiti.
- Tipkama Open / Close odaberite parametar L1, L2 ili L3.
- Držite Set. Nakon otprilike 3 s zasvijetlit će LED dioda trenutačne vrijednosti.
- I dalje držite Set i tipkama Open / Close odaberite novu vrijednost; zatim otpustite Set.
- Izbornik će se zatvoriti nakon 10 s bez pritiska tipke.
Popis funkcija koje se mogu podešavati programiranjem:
| Stavka | Značenje / postupak |
|---|---|
| L1 – snaga motora | L1 niska; L2 srednja; L3 visoka (tvornička postavka). |
| L2 – sekvenca SbS | L1 otvaranje–zaustavljanje–zatvaranje–otvaranje (tvornička postavka); L2 otvaranje–zaustavljanje–zatvaranje–zaustavljanje; L3 kondominijski način rada. |
| L3 – vrijeme pauze | L1 15 s; L2 30 s (tvornička postavka); L3 60 s. Vrijedi kada je uključeno automatsko zatvaranje. |
Nemojte povećanjem sile zamjenjivati popravak mehaničkog otpora vrata. Nakon promjene sile potrebno je ponoviti odgovarajuća mjerenja i sigurnosne provjere.
Priključivanje dodatnih vanjskih uređaja na pogon
| Stavka | Značenje / postupak |
|---|---|
| Napajanje dodatne opreme | Između 1 (+) i 4 (GND), 24 V DC s tolerancijom −30 % / +50 %, ukupno najviše 100 mA. |
| Upravljački kontakt | Zaseban beznaponski NO kontakt na 1–2 (SbS). Na ulaz se ne dovodi vanjski napon. |
Posebne funkcije pogona
Vrata koja su stalno otvorena
Ako naredba SbS traje dulje od 3 sekunde, pokreće otvaranje bez obzira na postavljeni redoslijed koraka. Može se koristiti s odgovarajućim vremenskim kontaktom kako bi vrata ostala otvorena određeno vrijeme.
Prisilno pokretanje
U slučaju kvara sigurnosnog uređaja proizvođač opisuje hitno pokretanje uz stalno pritisnutu tipku upravljanja. Koristite ga samo uz izravan pogled na vrata, uz slobodan prostor i bez ugrožavanja osoba. Kvar treba što prije otkloniti.
- Zadajte naredbu. Ako se vrata ne pokrenu zbog blokirajućeg sigurnosnog uređaja, ponovite naredbu unutar 3 s i držite je pritisnutom.
- Nakon približno 2 s vrata će se početi pomicati samo dok držite naredbu.
- Otpuštanjem upravljanja vrata će se odmah zaustaviti. Ovaj način rada ne zamjenjuje popravak sigurnosnih elemenata.
Rješavanje problema s pogonom
Ako vam ovi koraci nisu pomogli, obratite se tehničkoj podršci za pogone NICE.
Ovisno o vrsti problema
Tijekom montaže ili u slučaju kvara pogona mogu se pojaviti, primjerice, sljedeće situacije:
| Stavka | Značenje / postupak |
|---|---|
| Daljinski upravljač ne svijetli | Provjerite njegovu bateriju. |
| Daljinski upravljač svijetli, vrata ne reagiraju | Provjerite je li daljinski upravljač memoriran i njegov protokol, antenu te eventualnu blokadu memorije. |
| LED OK ne svijetli | Električar će provjeriti napajanje i osigurače nakon sigurnog isključivanja napajanja. |
| Naredba je prihvaćena, ali pokretanje ne počinje | Zabilježite crvene treptaje LED-a OK ili niz treptaja signalne svjetiljke; provjerite PHOTO, STOP i aktivne naredbe. |
| Vrata odmah mijenjaju smjer kretanja | Provjerite ima li prepreka, trenje, zupčastu letvu i krajnju sklopku. Sila se podešava tek nakon provjere mehanike i ponovne provjere sigurnosti. |
Dijagnostika treptanjem signalne svjetiljke
Tijekom normalnog kretanja signalna svjetiljka trepće u intervalima od 0,5 s. U slučaju kvara prebrojite treptaje u nizu, razdvojene stankom od približno jedne sekunde. Iste pogreške signalizira crvena LED dioda OK.
| Broj treptaja | Značenje i provjera |
|---|---|
| 2 | Fotoćelija blokira kretanje. Provjerite ima li prepreka, poravnanje, napajanje i sigurnosni kontakt. |
| 3 | Aktivirao se ograničivač sile. Pronađite uzrok prekomjernog trenja ili prepreku. |
| 4 | Aktivirao se STOP. Provjerite sigurnosni uređaj i ožičenje. |
| 5 | Pogreška unutarnjih parametara. Pričekajte najmanje 30 s; ako se problem nastavi, tehničar će resetirati sustav i ponovno ga naučiti. |
| 6 | Prekoračen je radni ciklus. Ostavite pogon da miruje nekoliko minuta. |
| 7 | Unutarnja električna pogreška. Tehničar će na nekoliko sekundi isključiti sve izvore napajanja; ako se pogreška ponovi, provjerit će upravljačku ploču i ožičenje motora. |
| 8 | Već je prisutna druga trajna naredba. Provjerite tipku, relej ili vremenski prekidač. |
| 10 | Prekoračeno je vrijeme kretanja ili nema napajanja motora tijekom učenja. Provjerite mehaniku, vrijeme kretanja i je li ploča pravilno smještena u držaču. |
Dijagnostika treptanjem LED dioda
Na ovoj ploči nalazi se LED dioda OK, a ne BlueBUS. Stanje sigurnosnog ulaza prikazuje STOP; postavke i radio prikazuju LED diode L1, L2, L3, L4(R). Njihov položaj prikazuje slika tipki.
Vodoravne LED diode OK, STOP
| Stavka | Značenje / postupak |
|---|---|
| OK – zeleno trepće jednom u sekundi | Normalan rad. |
| OK – 2 brza zelena bljeska | Promjena ulaza ili prihvaćanje naredbe. |
| OK – crveni niz treptaja | Kvar prema tablici treptaja. |
| OK – stalno svijetli zeleno ili crveno | Stanje kvara; ako se ponovi nakon isključivanja i provjere, potreban je servis. |
| OK – ugašeno | Provjerite napajanje i osigurače. |
| STOP svijetli / ne svijetli | Svijetli: stanje ulaza je ispravno. Ne svijetli: aktiviran STOP; provjerite uređaj i memorirano stanje. |
LED diode L1–L4(R) uz tipke
| Stavka | Značenje / postupak |
|---|---|
| L1 | Ugašena = kratko usporavanje, svijetli = dugo. |
| L2 | Ugašena = mala brzina, svijetli = velika brzina. |
| L3 | Ugašena = automatsko zatvaranje isključeno, svijetli = uključeno. |
| L1 + L2 + L3 trepću | Potrebno je naučiti položaje; tijekom programiranja pratite odgovarajući postupak. |
| L4(R) svijetli | Tijekom uobičajenog rada primljen je nememorirani radijski kod. |
| L4(R) trepće | U tijeku je memoriranje ili brisanje daljinskih upravljača. |
Ručno deblokiranje pogona NICE Road RD400
U slučaju nestanka napajanja ili kvara, RD400 se može deblokirati priloženim ključem, a vratima se može upravljati ručno. Prije toga spriječite neželjeno kretanje i isključite izvore napajanja. Ako se krilo nakon deblokiranja samo pokreće ili zapinje, potreban je popravak.
Lijevi dio slike prikazuje deblokiranje, a desni ponovno blokiranje RD400. Kliknite sliku za povećanje.
- Otvorite poklopac brave, umetnite i okrenite ključ; podignite ručicu za deblokiranje kao što je prikazano na slici.
- Polako i kontrolirano pomičite vrata rukom.
- Za ponovno blokiranje spustite ručicu, okrenite i izvadite ključ te zatvorite poklopac. Prije automatskog rada provjerite je li mehanizam zahvatio.
Tehničke značajke pogona NICE Road RD400
| Stavka | Značenje / postupak |
|---|---|
| Primjena / ograničenja | Za stambena klizna vrata, do 400 kg i 8 m, ovisno o radnom ciklusu. |
| Motor / napajanje | Elektromehanički pogon s ugrađenom upravljačkom jedinicom; napajanje RD400 230 V AC, 50/60 Hz. RD400/V1 je izvedba za drugi napon. |
| Maks. ulazna snaga / struja | 210 W / 1,1 A. |
| Okretni moment | Početni 12 Nm (400 N); nazivni 5 Nm (167 N). |
| Brzina | Bez opterećenja 0,13 ili 0,25 m/s; pri nazivnom momentu 0,16 m/s. |
| Zupčanik | Z15, modul 4, korak 12,5 mm, promjer diobene kružnice 60 mm. |
| Radni ciklus | Maks. 50 ciklusa dnevno, neprekidno maks. 9 min; zatim ograničenje ovisno o duljini i težini. |
| Osigurači / zaštita | F1 T 1 A / 250 V; F2 T 2 A / 250 V; klasa I, zaštitno uzemljenje. |
| Signalna svjetiljka / baterija | Jedan NICE ELDC; opcionalno NICE PS124. |
| Funkcije | 3 funkcije ON/OFF i 3 podesiva parametra. Učenje STOP-a i položaja. |
| Okruženje | −20 do +55 °C; IP44. |
| Dimenzije / masa | 330 × 195 × 277 mm; 8 kg. |
Tehnička svojstva ugrađenog radijskog prijamnika pogona NICE Road RD400
| Stavka | Značenje / postupak |
|---|---|
| Prijamnik | Integriran, 4 naredbe, 433,92 MHz. |
| Protokoli | FloR, O-Code, Smilo. Prvi pohranjeni daljinski upravljač određuje obitelj sljedećih. |
| Memorija | Za ploču RBA4 najviše 100 daljinskih upravljača pri pohrani u načinu I; kapacitet RBA4R10 treba potvrditi u njezinim vlastitim uputama. |
| Antena / osjetljivost | 52 Ω, RG58 ili sličan kabel; osjetljivost bolja od 0,5 µV. |
| Domet | Proizvođač navodi 100–150 m; na domet utječu prepreke, smetnje i položaj antene. |
| Temperatura | −20 do +55 °C. |
Pohrana daljinskih upravljača
Postupak je namijenjen integriranom prijamniku s četiri tipke generacije ploče RBA4. Prije uporabe s RBA4R10 treba potvrditi podudarnost tipki i načina rada. Odaberite daljinski upravljač s podržanim protokolom, primjerice NICE ON2E ili NICE FLO2RE, ovisno o obitelji koja se upotrebljava. Uparivanje ne zahtijeva brisanje putanje vrata.
Način I – cijeli daljinski upravljač
- Držite tipku Radio najmanje 5 s i otpustite je kada LED L4(R) zasvijetli.
- Unutar 10 s držite prvu tipku daljinskog upravljača najmanje 5 s pa je otpustite.
- Tri treptaja LED-a L4(R) potvrđuju pohranu. Ako se ništa dodatno ne pohrani, način rada završava nakon 10 s.
T1 = SbS, T2 = pješački prolaz, T3 = otvaranje, T4 = zatvaranje; daljinski upravljač s dvije tipke ima samo T1 i T2.
Način II – jedna tipka
- Kratko pritisnite Radio 1× za SbS, 2× za pješački prolaz, 3× za otvaranje ili 4× za zatvaranje.
- Provjerite odgovarajući broj treptaja LED-a L4(R).
- Unutar 10 s držite željenu tipku daljinskog upravljača najmanje 3 s; tri treptaja potvrđuju pohranu.
Ostale prijamnike i postupke možete usporediti u našem pregledu uparivanja daljinskih upravljača NICE. Ako se daljinski upravljač ne može pohraniti, provjerite i zaključavanje radijske memorije.
Resetiranje upravljačke jedinice
Resetiranje služi za namjerno brisanje postavki, a nije obavezan prvi korak. Dok motor miruje, držite Open + Close približno 3 s. Kada se sve LED-ice upale, otpustite tipke. Po završetku trepere L1, L2 i L3. Potrebno je ponoviti učenje položaja, postavke i sigurnosna ispitivanja. Ovim postupkom pohranjeni daljinski upravljači neće se izbrisati.
Rezervna baterija i servisno sučelje
Za RD400 ove generacije predviđena je opcionalna baterija NICE PS124 kapaciteta 1,2 Ah i s integriranim punjenjem. Priključuje se tek nakon dovršetka montaže i programiranja, dok je napajanje iz mreže isključeno. Nakon priključivanja pogon se napaja i kada nema mrežnog napajanja. Vrijeme rada ovisi o opterećenju pogona i stanju baterije.
Servisni programator NICE OVIEW priključuje se putem NICE IBT4N na BusT4. Sučelje priključujte dok su izvori napajanja isključeni.
Ispitivanja, primopredaja i održavanje
- Provjerite otvaranje, zatvaranje, zaustavljanje, usporavanje i oba krajnja prekidača.
- Ispitajte svaki par fotoćelija, svaki element STOP i fototest ako se upotrebljava.
- Provjerite sile i obavite mjerenja propisana za konkretna vrata; velika sila ne smije služiti za kompenzaciju mehaničkog kvara.
- Provjerite deblokadu, poklopce, zaštitne elemente i oznake. Korisniku predajte upute za rukovanje i plan održavanja.
Tehničar obavlja održavanje najmanje svakih 6 mjeseci ili najkasnije nakon 10 000 pomicanja od servisa. Korisnik održava prostor i fotoćelije čistima; u slučaju neuobičajene buke ili trzavog kretanja prestaje upotrebljavati automatizaciju. Prilikom čišćenja putanje isključuje i eventualnu bateriju. Tijekom kretanja nadzirite vrata sa sigurne udaljenosti. Prođite tek kada su vrata potpuno otvorena i miruju. Djeca ne smiju upravljati vratima ni igrati se u njihovoj blizini.
Kako mogu naručiti ovu robu?
Odaberite način koji vam najviše odgovara:
- naručivanje putem internetske trgovine: gumbom kupi dodajte robu u košaricu internetske trgovine (gumb kupi nalazi se ovdje u tablici varijanti proizvoda).
- naručivanje e-poštom: naručite na [email protected]
