NICE SMX2R - univerzalni dvokanalni vanjski prijamnik s pomičnim kodom
RASPRODAJA ZALIHA| Dostupnost proizvoda: | prodaja je završila | Nažalost, proizvod se više ne može isporučiti. To ne znači da ga više nikada neće biti, ali trenutačno se ne planira njegova ponovna prodaja. |
|---|
Opis proizvoda NICE SMX2R - univerzalni dvokanalni vanjski prijamnik s pomičnim kodom
Dostupna zamjena!
Vanjski prijamnik NICE SMX2R rasprodaje se. Bit će zamijenjen modelom NICE OX2.
Dvokanalni (što to znači?) prijamnik kompatibilan s NICE daljinskim upravljačima s plutajućim kodom tipa FloR (52-bitni kod omogućuje 4,5 bilijuna kombinacija, pa ga je praktički nemoguće zloupotrijebiti). Također prepoznaje i kodiranje O-View daljinskih upravljača Era One i Era Inti te kodiranje Smilo. Pomoću ovog prijamnika možete upravljati automatiziranim uređajem druge marke pomoću daljinskog upravljača marke NICE.
U memoriju prijamnika možete pohraniti do 256 daljinskih upravljača.
Odabir načina napajanja prijamnika NICE SMX2R
Uređaj se isporučuje s unaprijed pripremljenim ožičenjem koje samo priključite na izvor električne energije (12 V ili 24 V istosmjerne ili izmjenične struje). Način napajanja odabire se pomoću kratkospojnika prema sljedećoj tablici:
 |
Kratkospojnik | Način napajanja | Raspon napona |
|---|---|---|---|
| nije umetnut | 24 V AC/DC | 18–28 V | |
| umetnut | 12 V AC/DC | 10–18 V |
Električno spajanje
Prijamnik ima ožičenje za napajanje, izlaze dvaju releja i ulaz za antenu:
| Boja kabela | Ulaz/izlaz | Opis |
|---|---|---|
| Crvena/crna | Napajanje | Crvena je plus, a crna minus. Ako koristite izmjeničnu struju, svejedno je. |
| Bijela/bijela | Izlaz releja 1. odnosno upravljanje gumbom 1. |
Za normalno otvorene (NO) kontakte. Ako želite koristiti normalno zatvorene (NC) kontakte, postupite na sljedeći način. |
| Ljubičasta/ljubičasta | Izlaz releja 2. odnosno upravljanje gumbom 2. |
Za normalno otvorene (NO) kontakte. Ako želite koristiti normalno zatvorene (NC) kontakte, postupite na sljedeći način. |
| Žuta | Antena | Antena nije obavezna; prijamnik možete ostaviti samo s priloženim kabelom, a domet će biti oko 40–50 m. |
Fotogalerija prijamnika NICE SMX2R

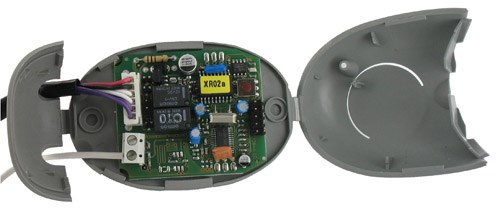

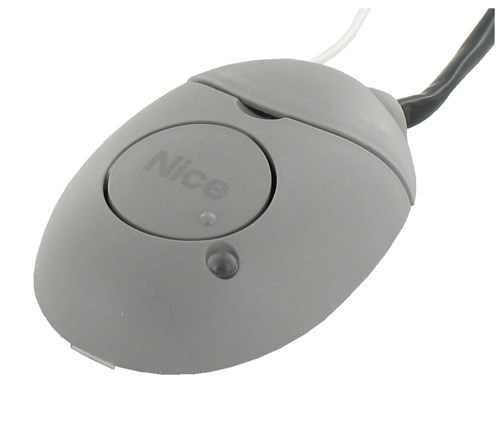

| Izvana | Iznutra |
|---|---|
 |
 |

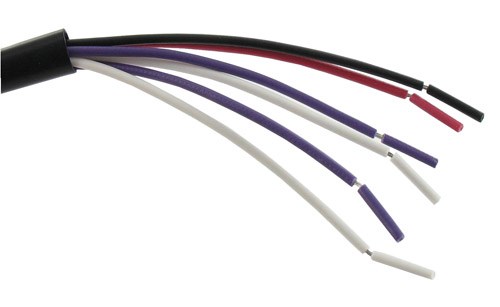

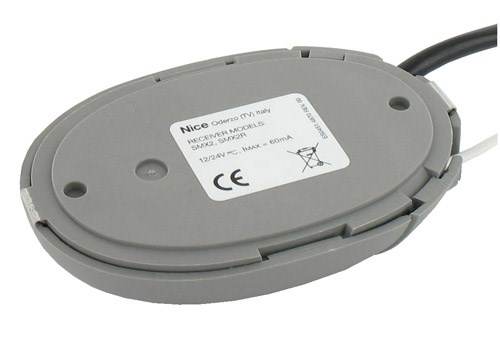

| Odozdo | Detalj ožičenja |
 |
 |
Upotreba za normalno zatvorene (NC) kontakte
Prijamnik se standardno koristi s normalno otvorenim (NO) kontaktima, što znači da se nakon slanja naredbe daljinskim upravljačem na oko 300 ms krug zatvara i time upravljanom uređaju šalje naredbu za aktivaciju. Ako želite obrnutu funkciju, odnosno da se nakon slanja naredbe zatvoreni krug na oko 300 ms otvori, postupite na sljedeći način:
| 1. Otvorite gornji poklopac prijamnika | 2. Otvorite donji poklopac prijamnika |
|---|---|
 |
 |
| 3. Izvadite tiskanu pločicu i okrenite je na stražnju stranu | |
 |
|
|
Za oba releja vrijedi isti postupak:
Postupak je reverzibilan i po potrebi ga možete primijeniti samo na jedan relej. |
|
Uparivanje daljinskih upravljača s prijamnikom NICE SMX2R
 |

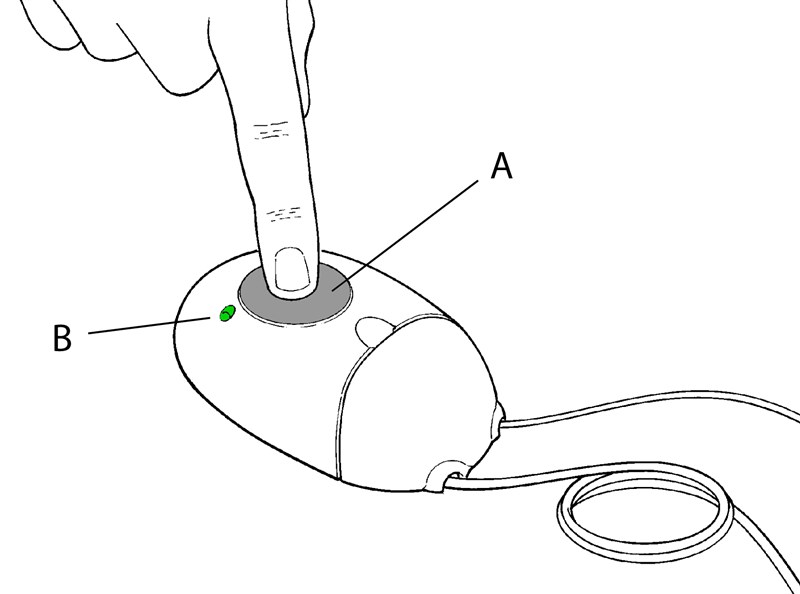

Ako samo želite brzo upariti daljinski upravljač s prijamnikom i ne trebaju vam nikakve dodatne funkcije, pritisnite i držite gumb A na prijamniku dok se ne upali LED indikator B. Zatim imate 10 sekundi da pritisnete i držite bilo koji gumb na daljinskom upravljaču dok LED indikator ne zatreperi tri puta. |
Ako su vam potrebne naprednije funkcije, npr. želite koristiti daljinski upravljač za više uređaja ili gumbu dodijeliti određenu naredbu, pogledajte opširan članak o uparivanju daljinskih upravljača s pogonima NICE.
Zamjena kanala prijamnika gumbom daljinskog upravljača
Na daljinskim upravljačima NICE FloR FLO2R-S možete izravno na daljinskom upravljaču postaviti kanal koji će taj gumb odašiljati. Standardno je prvi gumb postavljen na prvi kanal, a drugi gumb na drugi kanal. Postupak je za svaki gumb zasebno sljedeći:
 |
|
 |
 |
| Prekinite označeni spoj i kapljicom kositra spojite ga s kanalom 2, 3 ili 4. | Prekinite označeni spoj i kapljicom kositra spojite ga s kanalom 1, 3 ili 4. |
Tehničke karakteristike prijamnika NICE SMX2R
| Kodiranje |
|
|---|---|
| Napajanje |
|
| Potrošnja (minimalna) | 10 mA pri 24 V |
| Potrošnja (maksimalna) | 60 mA pri 24V |
| Frekvencija | 433,92 MHz |
| Osjetljivost | 0,5 µV |
| Broj releja | 2 releja |
| Brzina prepoznavanja | 200ms |
| Vrijeme uključenja | 300ms |
| Kontakt za normalno otvoreni relej | maks. 0,2A i 50V |
| Radna temperatura | -10 do +55 °C |
| Razred zaštite | IP 30D |
| Dimenzije | 86×22×57 mm (š×d×v) |
| Masa | 55 g |
