NICE SNA6 - sastavljena vodilica 3 m + produžetak od 1 m za remen garažnog pogona
| Dostupnost proizvoda: | na zalihi | Robu standardno otpremamo u roku od 24 sata. |
|---|
na zalihi
133,65 € s PDV-om
| Težina |
|---|
| 3,00 kg |
Opis proizvoda NICE SNA6 - sastavljena vodilica 3 m + produžetak od 1 m za remen garažnog pogona
Ova se vodilica isporučuje djelomično sastavljena, iz dva dijela: jedan je dug 3 m, a drugi, produžni dio, 1 m. U pakiranju se nalaze remen duljine 8 m, zatezač remena, klizna kolica i glava za prijenos rotacije motora na remen. Ako su garažna vrata visoka do 2,5 m, produžni vam dio neće trebati, pa vodilicu možete sastaviti prema uputama za montažu vodilice, samo preskočite korak 7a. Ako su vrata viša od 2,5 m, sastavite vodilicu prema uputama za montažu vodilice, samo preskočite korak 1.
Montaža vodilice
1. Korak
Upozorenje: Ako su vrata viša od 2,5 m, preskočite ovaj korak, odnosno nemojte odrezati remen.

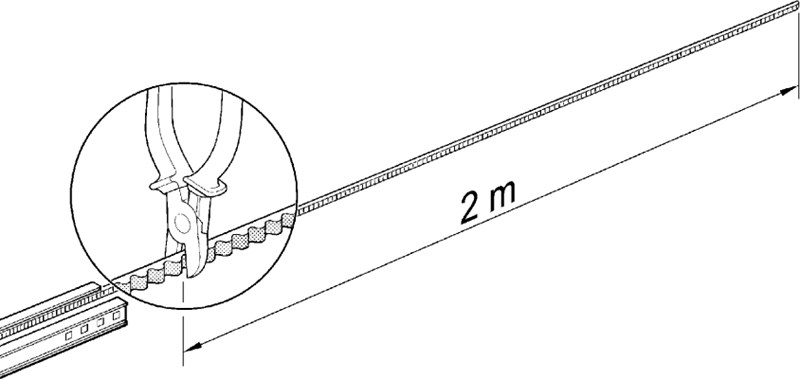

Ako su vrata visoka do 2,5 m, odnosno nećete upotrebljavati produžetak vodilice od jednog metra, odrežite točno 2 m remena u vodilici:
2. Korak

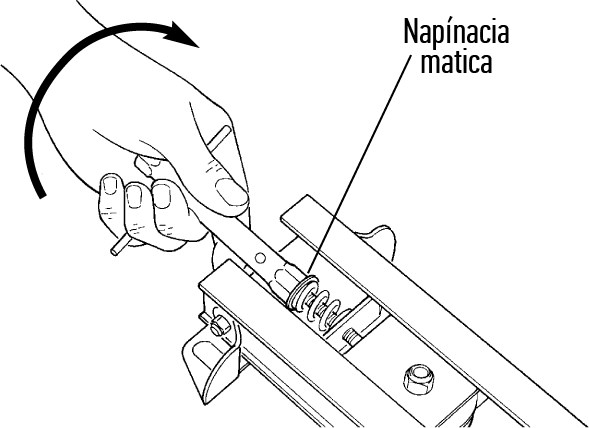

Potpuno odvrnite zateznu maticu (uklonite maticu, podlošku i oprugu):
3. Korak

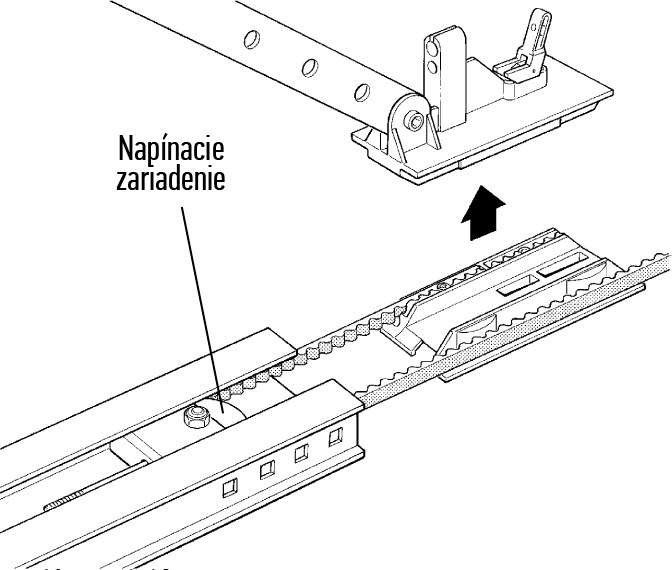

Pomaknite zatezni mehanizam u međupoložaj kako biste mogli izvući kolica iz vodilice:
4. Korak

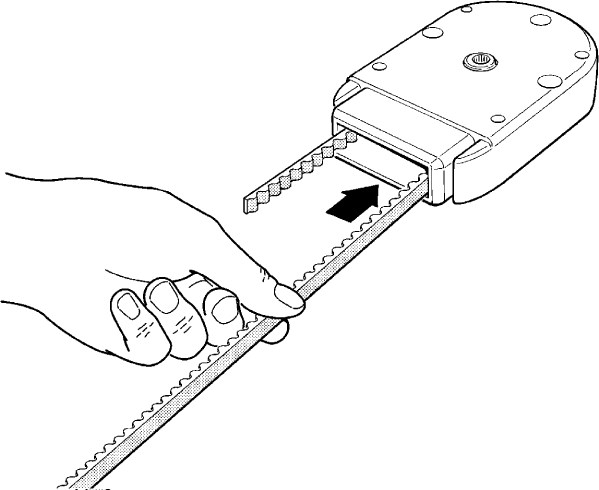

Provucite kraj remena kroz glavu koja prenosi rotaciju pogona na remen, pazeći da remen nigdje nije uvrnut i da su zupci okrenuti prema unutra. Gledano prema utoru vodilice, glava treba biti okrenuta tako da su četiri manje rupe gore (veće su rupe sa stražnje strane i služe za pričvršćivanje pogona na glavu):

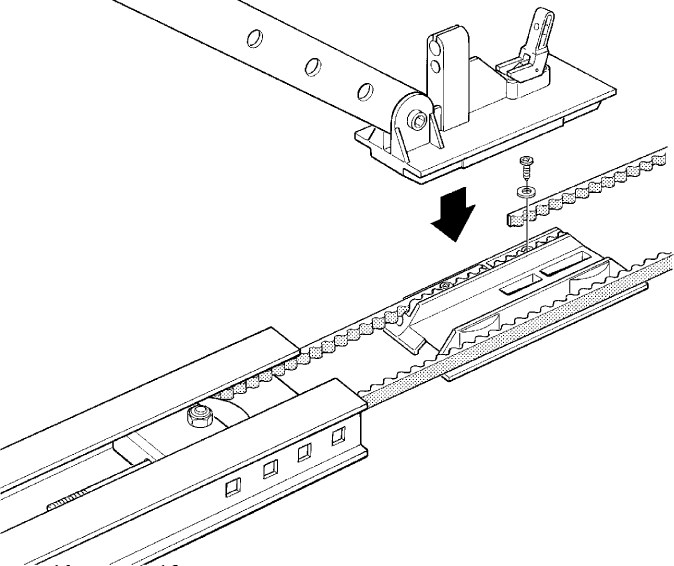

5. Korak
Umetnite remen u kolica, pričvrstite ga vijkom i podloškom, a zatim vratite kolica u vodilicu:
6. Korak
Vratite zatezač i kolica u početni položaj.
7. Korak

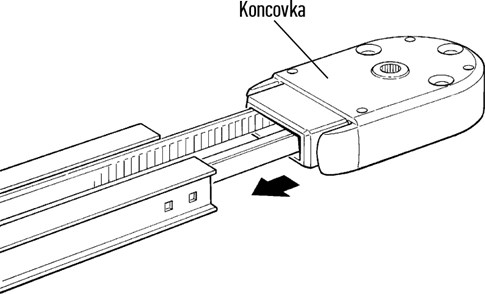

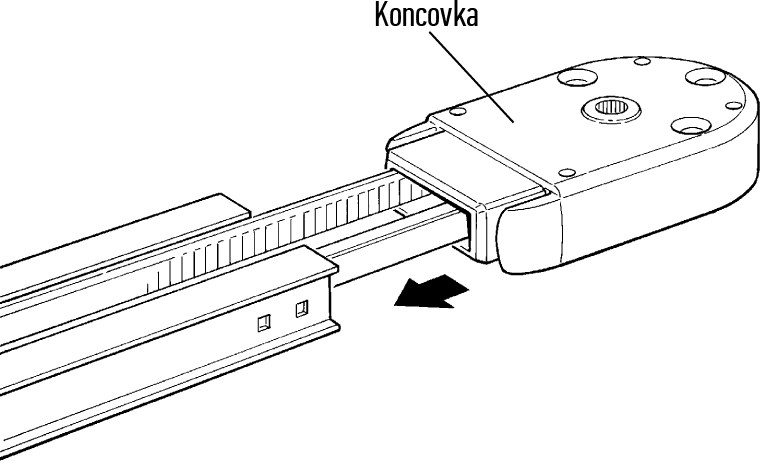

Učvrstite glavu na drugi kraj vodilice:
7a. Korak
Upozorenje: Ako su vrata visoka do 2,5 m, preskočite ovaj korak, odnosno nemojte upotrebljavati produžetak od jednog metra.

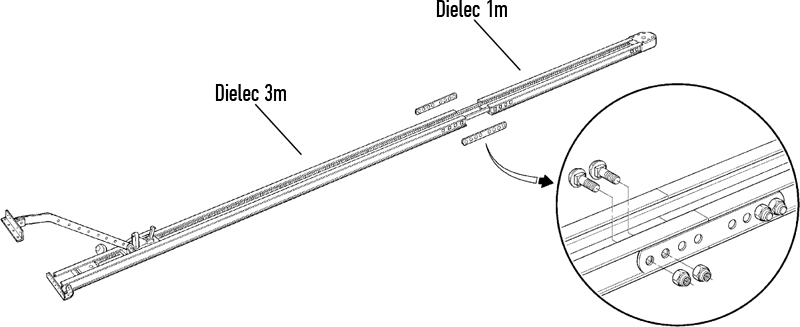

Ako su vrata viša od 2,5 m, odnosno upotrebljavat ćete produžetak vodilice od jednog metra, spojite dio od 3 m s dijelom od 1 m pomoću spojnice, kao što je prikazano na slici:
8. Korak

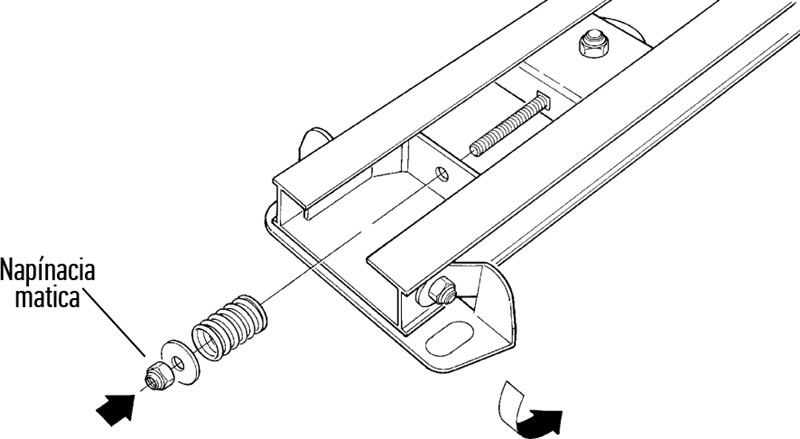

Postavite oprugu, podlošku i zateznu maticu na zatezni vijak:
9. Korak
Zategnite zateznu maticu tako da remen bude pravilno napet tijekom kretanja. Za sada ga nemojte previše zategnuti – ako remen previše zategnete, pogon bi mogao deformirati vodilicu. Ako ga premalo zategnete, remen bi tijekom kretanja mogao udarati o vodilicu i stvarati neželjene zvukove – uvijek ga možete dodatno zategnuti:
