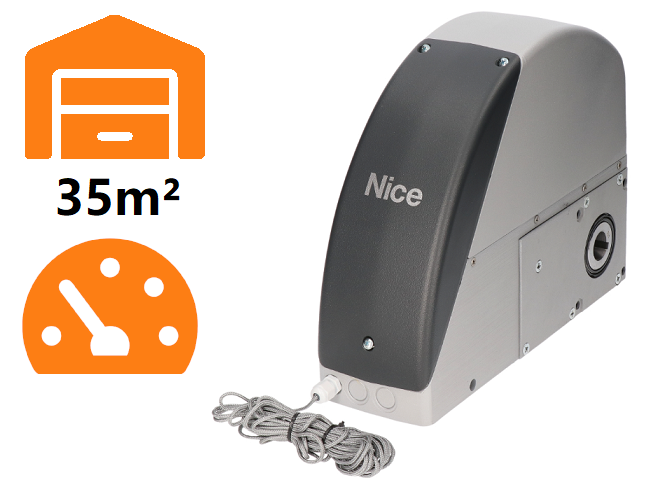

NICE Sumo SU2000 – pogon za sekcijska/viseća vrata do 35 m²
| Dostupnost proizvoda: | do 3 dana | Robu u pravilu šaljemo u roku od 3 dana. |
|---|
do 3 dana
558,35 € s PDV-om
| Težina |
|---|
| 10 kg |
Opis proizvoda NICE Sumo SU2000 – pogon za sekcijska/viseća vrata do 35 m²
NICE SUMO SU2000 je pogon s osovinom za sekcijska garažna vrata ili viseća klizna vrata, uključujući i vrata s dva suprotno pokretna krila. Ima 24 V DC motor, magnetski enkoder, okretni moment 120 Nm i brzinu do 16 o/min. Površina sekcijskih vrata ograničena je na 35 m².
SU2000 ne uključuje upravljačku jedinicu. Za uravnotežena sekcijska vrata potrebno je zasebno nabaviti NICE DPRO924, koja napaja motor i upravlja priborom. Za viseća klizna vrata potrebno je zasebno odabrati odgovarajuću upravljačku jedinicu; DPRO924 namijenjena je uravnoteženim sekcijskim vratima. Mrežni napon od 230 V AC priključuje se na upravljačku jedinicu, a ne izravno na motor. Pogon je nereverzibilan i ručno se otpušta pomoću sajle za deblokadu.
| Brza navigacija | |
|---|---|
| Odabir pogona | Pribor |
| Pakiranje | Montaža |
| Deblokada | Spajanje |
| Prvo pokretanje | Postavke |
| Daljinski upravljači | Dijagnostika |
| Resetiranje | Održavanje |
| Parametri | PDF priručnik |
Upravljačka jedinica i pribor
Sljedeće spajanje i postavke odnose se na uravnotežena sekcijska vrata sa SU2000, DPRO924 i inkrementalnim enkoderom. Za stariju ugrađenu jedinicu A924 upotrijebite njezine vlastite priključne stezaljke i priručnik; ove upravljačke jedinice nemaju međusobno zamjenjivo ožičenje.
| Što | Zašto | Tip |
|---|---|---|
| Upravljačka jedinica | Za uravnotežena sekcijska vrata; spajanje i zaštita ovisno o načinu rada. | NICE DPRO924 |
| Fotoćelije | Klasični NC relejni izlaz, spajanje Phototest. | NICE EPM |
| Signalna svjetiljka | Zasebna trepćuća svjetiljka od 24 V na OUT1. | NICE ELDC |
| Radio-prijamnik i daljinski upravljač | SM utičnica, odabir i uparivanje. | NICE OXIBD + NICE MYGO4 |
| Rezervna baterija | Pomoćno napajanje za DPRO924 nakon programiranja. | NICE PS224 |
| Montažni prijenos | Izravni adapter ili lanac, ovisno o načinu montaže. | NICE CRA9 / NICE CRA1, NICE CRA6, NICE CRA7, NICE CRA8 |
DPRO924 nema BlueBUS: EPMB nije izravna zamjena za relejne EPM fotoćelije. Baterija PS124 iz pogona SOON nije rezervno napajanje za DPRO924.
Sigurnosna oprema prema načinu rada DPRO924
| Način rada | Potrebna zaštita |
|---|---|
| Držanje tipke za upravljanje | Upravljanje mora biti izvedeno s mjesta s kojeg se vide vrata. Ako je dostupno javnosti, zaštitite ga od neovlaštene uporabe, primjerice ključnom sklopkom. |
| Poluautomatski rad | Aktivna sigurnosna rubna letva za ograničavanje sila, spojena na sigurnosni ulaz. |
| Automatsko zatvaranje | Aktivna sigurnosna rubna letva za ograničavanje sila i najmanje jedan par fotoćelija. |
Samo učenje uređaja ili podešavanje osjetljivosti ne zamjenjuje zaštitne elemente i sigurnosna ispitivanja.
Kada odabrati SUMO SU2000
SU2000 je prikladan za veća, mehanički uravnotežena vrata u komercijalnim i industrijskim objektima. Odabir ovisi o otporu pri kretanju, bubnjevima, osovini, prijenosu i potrebnom broju ciklusa.
| Uvjet | Što znači |
|---|---|
| Površina do 35 m² | Gornja granica za sekcijska vrata; ne određuje automatski težinu ni duljinu ovješenog krila. |
| Okretni moment 120 Nm | Procijenite potreban okretni moment na osovini cijelih vrata, uključujući pokretanje. |
| Brzina vrtnje 7,5–16/min | Raspon brzine vrtnje motora; brzina vrata ovisi o bubnju i eventualnom reduktoru. |
| Radni ciklus 50 % | To ne znači neprekidan rad bez stanki ni univerzalan broj ciklusa na sat. |
| Stupanj zaštite IP44 | Zaštitite motor od poplavljivanja i neodgovarajućih uvjeta; zasebni DPRO924 ima stupanj zaštite IP55 kada je kućište pravilno zatvoreno. |
SOON ili SUMO?
| SO2000 | SU2000 | DPRO924 |
|---|---|---|

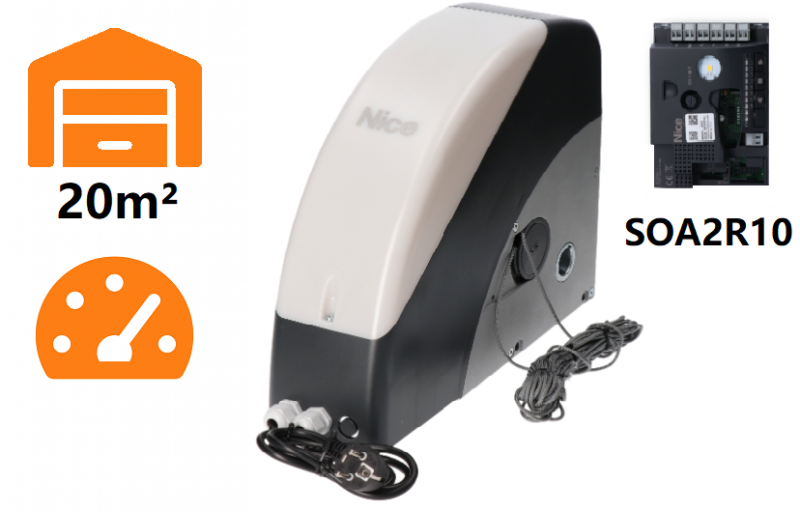

NICE SO2000 Do 20 m², maks. 50 Nm; upravljanje SOA2R10 ugrađeno je u motor. | NICE SU2000 Do 35 m², 120 Nm; upravljačka jedinica kupuje se zasebno. | NICE DPRO924 Upravljanje 24 V motorom SUMO za uravnotežena sekcijska vrata; fotoćelije s relejnim izlazom. |
Sadržaj pakiranja SUMO SU2000
Samostalni motor s enkoderom, pričvrsni nosač, spojni klin, montažni dijelovi i otpuštanje užetom s upravljačkim elementom. DPRO924, radio-prijamnik, fotoćelije i lančani prijenosnik nisu automatski uključeni uz motor.
Montaža pogona
Montažu, električno spajanje i ispitivanja mora obaviti stručno osposobljen tehničar. Prije radova odspojite mrežno napajanje i rezervnu bateriju. Vrata moraju biti mehanički sigurna i pravilno uravnotežena, s ispravnim vodilicama i graničnicima. Kod sekcijskih vrata provjerite i opruge te nosive sajle. Pogon ne može popraviti vrata koja se teško pomiču.
Izravna montaža na osovinu
Pogon NICE SUMO SU2000 montira se izravno na osovinu sekcijskih vrata Ø 25,4 mm. Za osovine Ø 31,75 / 35 / 40 mm koristi se NICE CRA9. Pričvrsni nosač uključen je u pakiranje; odaberite zidna sidra prema podlozi. Promjer otvora u motoru Ø 25,5 mm ne znači da se preporučuje drukčiji promjer osovine.
- Skinite poklopac, pripremite uvodnice i tijekom montaže pridržavajte polugu za deblokadu; osigurajte je u montažnom položaju kao što je prikazano na slici.
- Navucite motor na osovinu tako da se utori poravnaju. Umetnite spojni klin i odgovarajućom čahurom osigurajte ga od ispadanja.
- Pričvrstite nosač vijcima na pogon i usidrite ga u zid tako da pogon ostane paralelan sa zidom.
- Otpustite montažno osiguranje poluge za deblokadu, vratite je u radni položaj i provjerite poklopac i deblokadu.
Za čeličnu konstrukciju upotrijebite vijke M8 klase 6.8 ili A2-50. Sidrenje u drugu podlogu mora sigurno izdržati vlačnu silu 1 000 N; tip sidra određuje montažer prema konstrukciji.

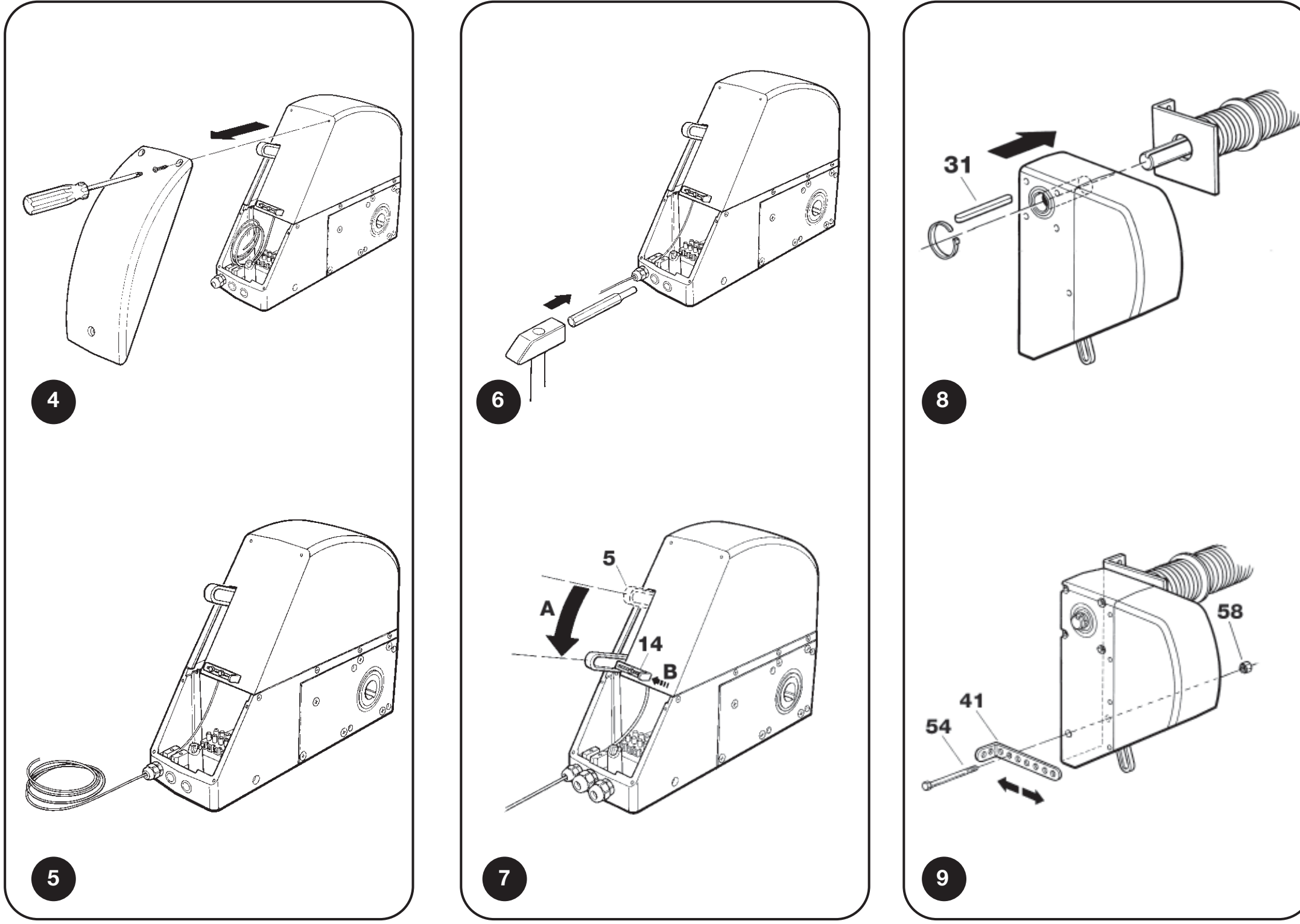

SUMO: uvodnice, montažni položaj poluge za deblokadu, klin i nosač
Montaža izvan osi pomoću lanca
Ako nema dovoljno prostora za izravnu montažu, upotrebljava se osovina s lančanikom s 18 zuba NICE CRA1 u pogonu i lančanik na osovini vrata. Prijenos povezuje lanac 1/2″ × 5/16″ NICE CRA3 (1 m) ili NICE CRA4 (5 m), sa spojnicom NICE CRA2. Za pričvršćivanje pogona izvan osi služe nosači NICE CRA8.
| Prijenos | Komponente i rezultat |
|---|---|
| 1 : 1 | NICE CRA1 + NICE CRA7 (18 / 18 zuba). Bez redukcije brzine vrtnje. |
| 1 : 2 | NICE CRA1 + NICE CRA6 (18 / 36 zuba). Osovina vrata okreće se sporije; potrebno je procijeniti preneseni okretni moment i konstrukciju vrata. |
Lančanici moraju biti u istoj ravnini, lanac pravilno napet i zaštićen od zahvaćanja ruke ili odjeće. Promjena prijenosnog omjera ne mijenja automatski dopuštenu površinu vrata. Dimenzije, uravnoteženost, hod i cijeli sklop procjenjuju se zajedno.
Postavite lanac najmanje 2,4 m iznad poda i izvan dosega; ako to nije moguće, upotrijebite zaštitni poklopac. Osovina koja nosi lančanik pri opterećenju od 4 000 N smije imati progib najviše 2 mm.

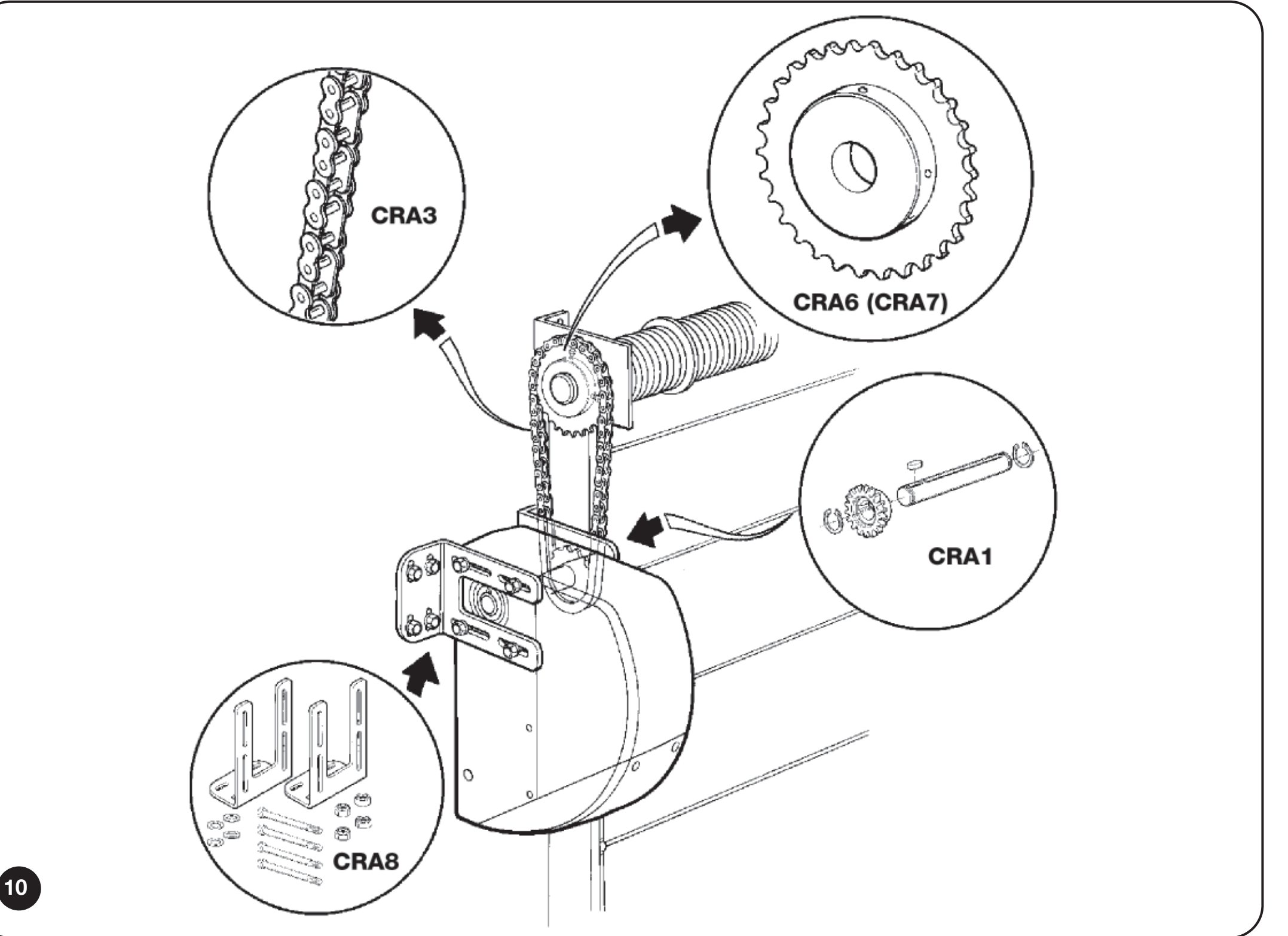

SUMO: okomiti lančani prijenos CRA1, CRA6 ili CRA7 i nosači CRA8
Lančano rješenje za ovješena klizna vrata
Kod ovješenih vrata pogonski krug čine osovina s lančanikom NICE CRA1, zatezač s povratnim lančanikom NICE CRA5, lanac NICE CRA4 i spojnice NICE CRA2. Krilo se pričvršćuje na gornji ili donji lančani krak, ovisno o smjeru pomicanja. Kod dvaju krila koja se pomiču u suprotnim smjerovima, jedno se postavlja na gornji, a drugo na donji lančani krak.
Riječ je o individualno projektiranom lančanom sklopu. Ograničenje površine za sekcijska vrata ne određuje dopuštenu težinu ni duljinu ovješenog krila. Montažer mora provjeriti otpor pri pomicanju, prijenos sile, putanju, mehaničke graničnike i zaštitu mjesta uklještenja.
Za ovješena vrata potrebno je zasebno provjeriti i upravljačku jedinicu. U nastavku opisano ožičenje i programiranje DPRO924 odnosi se na uravnotežena sekcijska vrata. Prema proizvođaču, sam motor SUMO namijenjen je vratima koja se cijelom putanjom mogu ručno pomicati silom manjom od 300 N; konkretan ovješeni sklop treba procijeniti kao cjelinu.

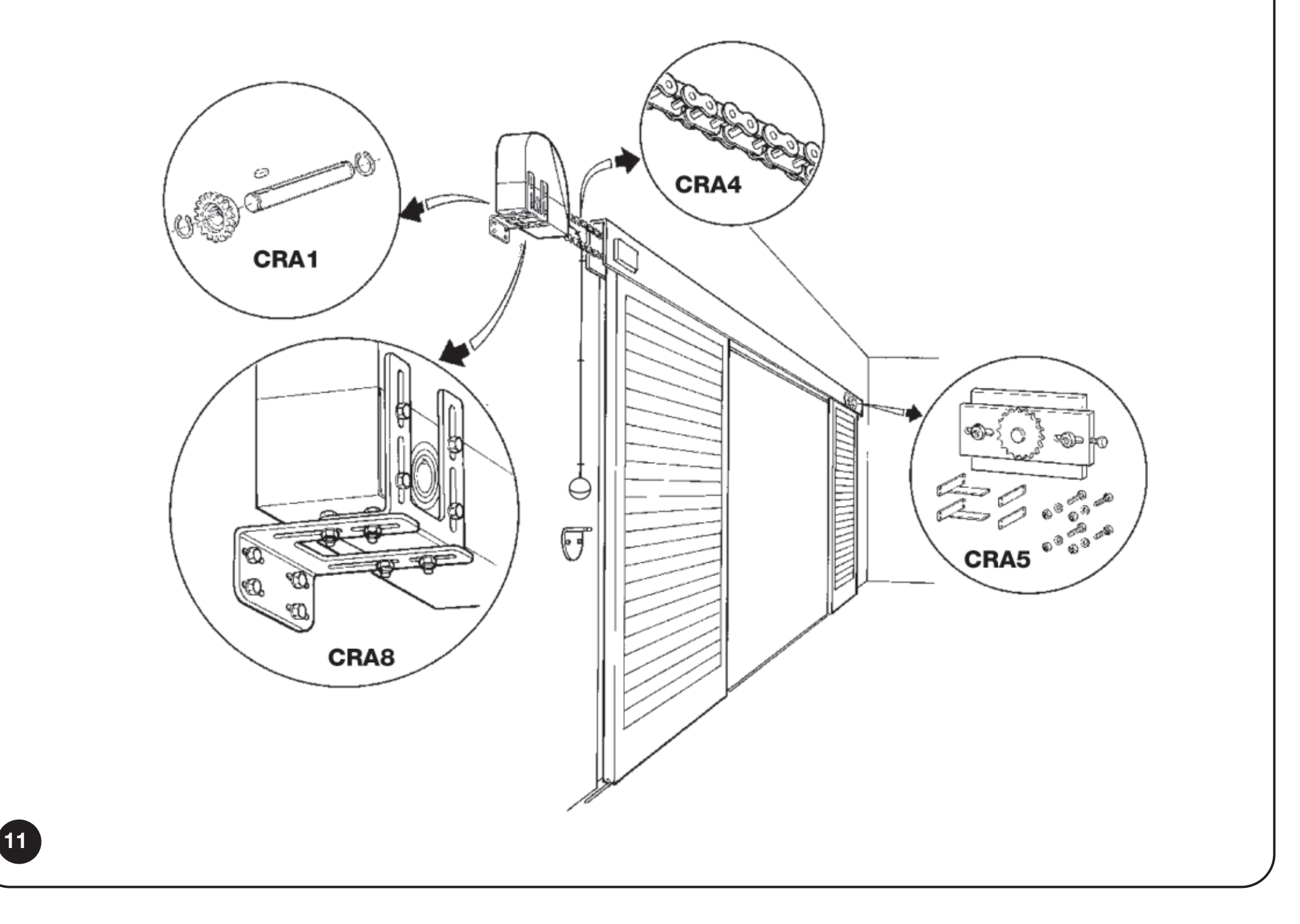

SUMO: ugradnja vodoravnog lančanog kruga visećih vrata
Ručno deblokiranje i povratak na motorni pogon
SU2000 koristi isporučeno najlonsko uže s upravljačem, namijenjeno za deblokiranje s razine poda; duljina užeta može biti najviše 6,5 m. Deblokirajte samo vrata koja miruju i uravnotežena su.
- Povucite upravljač prema dolje u položaj 1 prema slici.
- Sigurno ručno pomaknite vrata.
- Prije električnog pokretanja vratite mehanizam za deblokiranje u izvorni zaključani položaj i provjerite spoj prijenosnika.

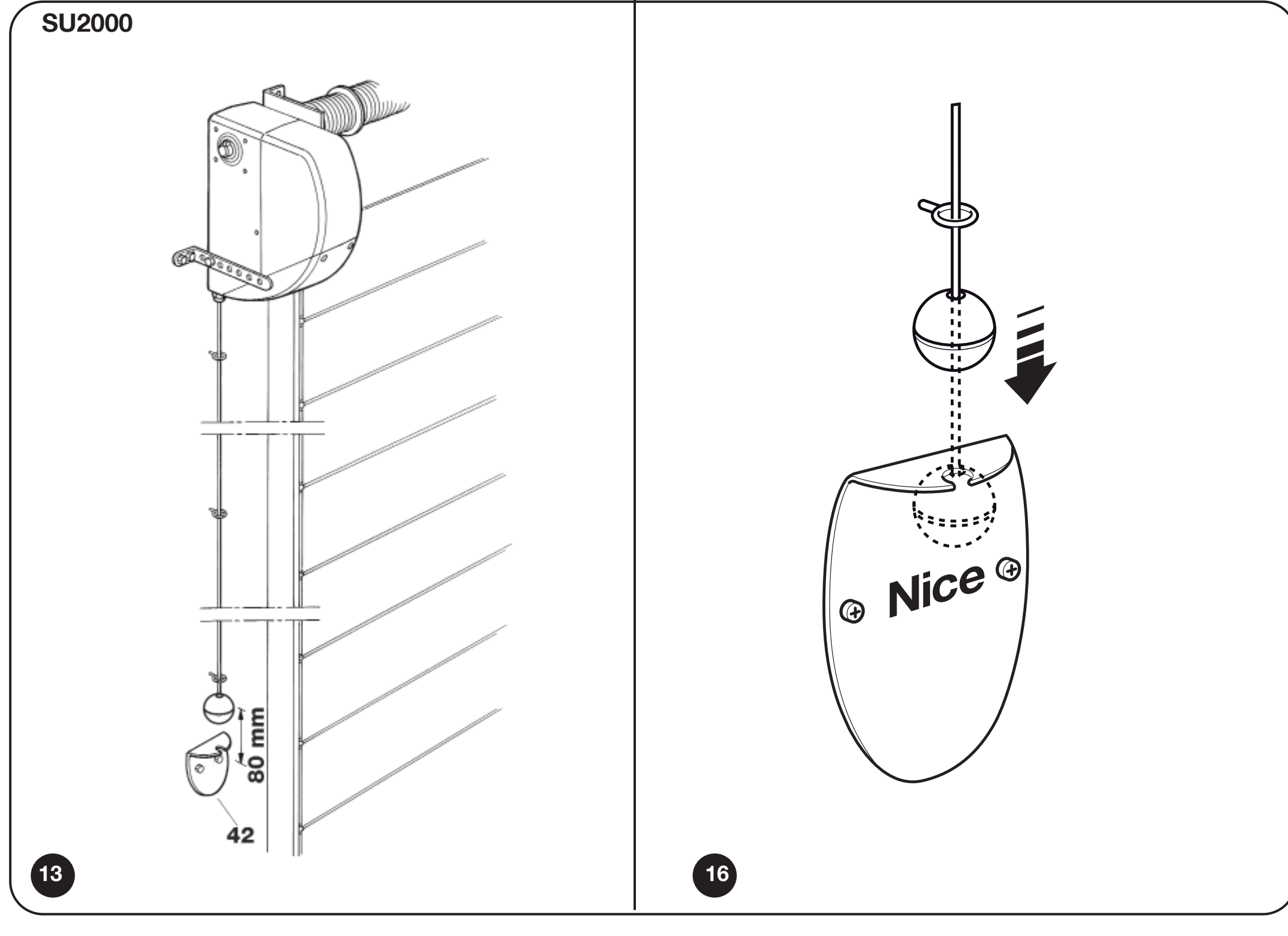

SUMO SU2000: deblokiranje užetom s poda, položaj 1 za ručni pogon
Vanjsko deblokiranje rješava se zasebno: NICE KA1 (čelično uže 6 m) i NICE KIO ili NICE KIOMINI. To nije zamjena za obveznu pravilnu ugradnju isporučenog mehanizma za deblokiranje; instalater mora prilagoditi trasu i mehanički spoj pogonu.
Kod sustava SUMO s DPRO924 nakon ručnog pomicanja potrebno je ponovno uspostaviti sinkronizaciju položaja. Ako je upravljačka jedinica bila uključena tijekom deblokiranja, zabilježit će deblokiranje. Sinkronizacija se ponovno uspostavlja dolaskom u spremljeni potpuno zatvoreni položaj; do završetka sinkronizacije vrata se otvaraju uz držanje naredbe. Pritom nadzirite vrata i nemojte zaobilaziti sigurnosne elemente.
Spajanje SU2000 s DPRO924
Prije rada isključite mrežno napajanje i PS224. Kabel motora i kabel enkodera različiti su strujni krugovi. Ovi postupci vrijede za uravnotežena sekcijska vrata s jednim motorom SU2000 i DPRO924.

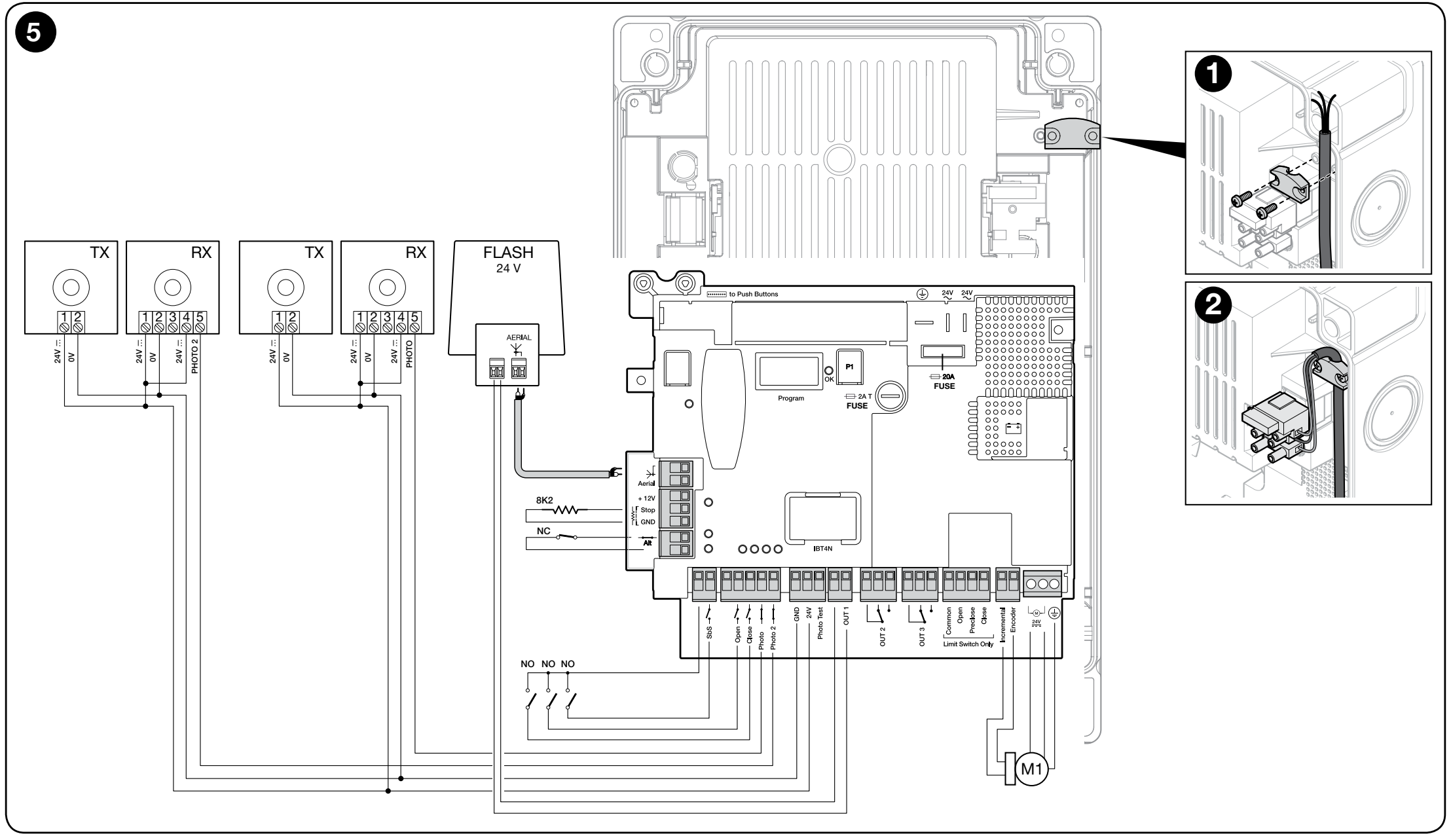

DPRO924: motor, inkrementalni enkoder, naredbe, relejne fotoćelije, signalna svjetiljka i sigurnosni krug
Ožičenje i duljine
| Vod | Kabel / najveća duljina |
|---|---|
| Mrežno napajanje do DPRO924 | 3 × 1,5 mm² / 30 m. |
| Motor | 3 × 2,5 mm² / 10 m; prema priključnicama motora i zaštitnom spoju. |
| Inkrementalni enkoder | 2 × 1 mm² / 10 m; polagati odvojeno od energetskih kabela. |
| Signalna svjetiljka | 2 × 0,5 mm² / 20 m. |
| Fotoćelije | 4 × 0,5 mm² / 20 m; konkretne grane ovise o odabranoj shemi. |
| Upravljačka sklopka | 2 × 0,25 mm² / 20 m ili 4 × 0,5 mm². |
| Antena | RG58 / najviše 10 m, preporučeno do 5 m. |
Za mrežni vod dulji od 30 m upotrijebite 3 × 2,5 mm² i osigurajte zaštitno uzemljenje u blizini automatike. Električar će odrediti prikladnost kabela i zaštitu električnog napajanja prema instalaciji.
Priključnice i polaritet pribora
| Priključnica DPRO924 | Funkcija / spajanje |
|---|---|
| MOTOR 1 / 2 / 3 | 1 i 2 – izlaz 24 V DC za motor; 3 – zaštitno uzemljenje. Polaritet na izlazu motora mijenja se ovisno o smjeru kretanja. Na priključnice motora ne smije se dovoditi mrežni napon od 230 V. |
| Inkrementalni enkoder | Dva signalna vodiča enkodera; bez polariteta. Nije pomoćno napajanje. |
| GND (1) / 24 V (2) | 1 GND = minus (−), 2 24 V = plus (+); 24 V DC −30 % / +50 %, ukupno najviše 200 mA za pribor. |
| Phototest (3) | Pozitivno napajanje TX-a koje se testira: 3 = plus (+), GND 1 = minus (−); 24 V DC, najviše 200 mA na izlazu Phototest. |
| Common / COM SBY | Pozitivni zajednički pol naredbi, 24 V DC. Common za SbS ostaje aktivan; COM SBY za Open/Close/Photo/Photo2 isključuje se pri Total Stand-by. Nije riječ o GND-u. |
| SbS / Open / Close | Beznaponski NO kontakti: SbS u odnosu na Common, Open i Close u odnosu na COM SBY. Sami kontakti nemaju polaritet. |
| Photo / Photo2 | Beznaponski NC kontakt fotoćelije; spoj zajedničkog pola ovisi o Phototestu ili stanju pripravnosti. |
| STOP Safety Edge | Otporna rubna sigurnosna letva od 8,2 kΩ ili optička OSE letva. OSE: +12 V = plus, GND = minus, SIG = signal. |
| ALT | NC sigurnosni krug. Otvoren kontakt blokira rad. |
| OUT1 / OUT2 / OUT3 | OUT1 – signalna svjetiljka 24 V do 25 W s neovisnim treptanjem; OUT2/3 – beznaponski relejni kontakti do 3 A za omsko opterećenje. Nemojte dodjeljivati izmišljeni +/− kontaktima OUT2/3. |
| LIGHT na poklopcu ploče | 1 = minus (−), 2 = plus (+), 24 V DC, najviše 5 W; kabel do 2 m. Izlaz nema zaštitu od kratkog spoja. |
Priključna letvica izravno u SU2000

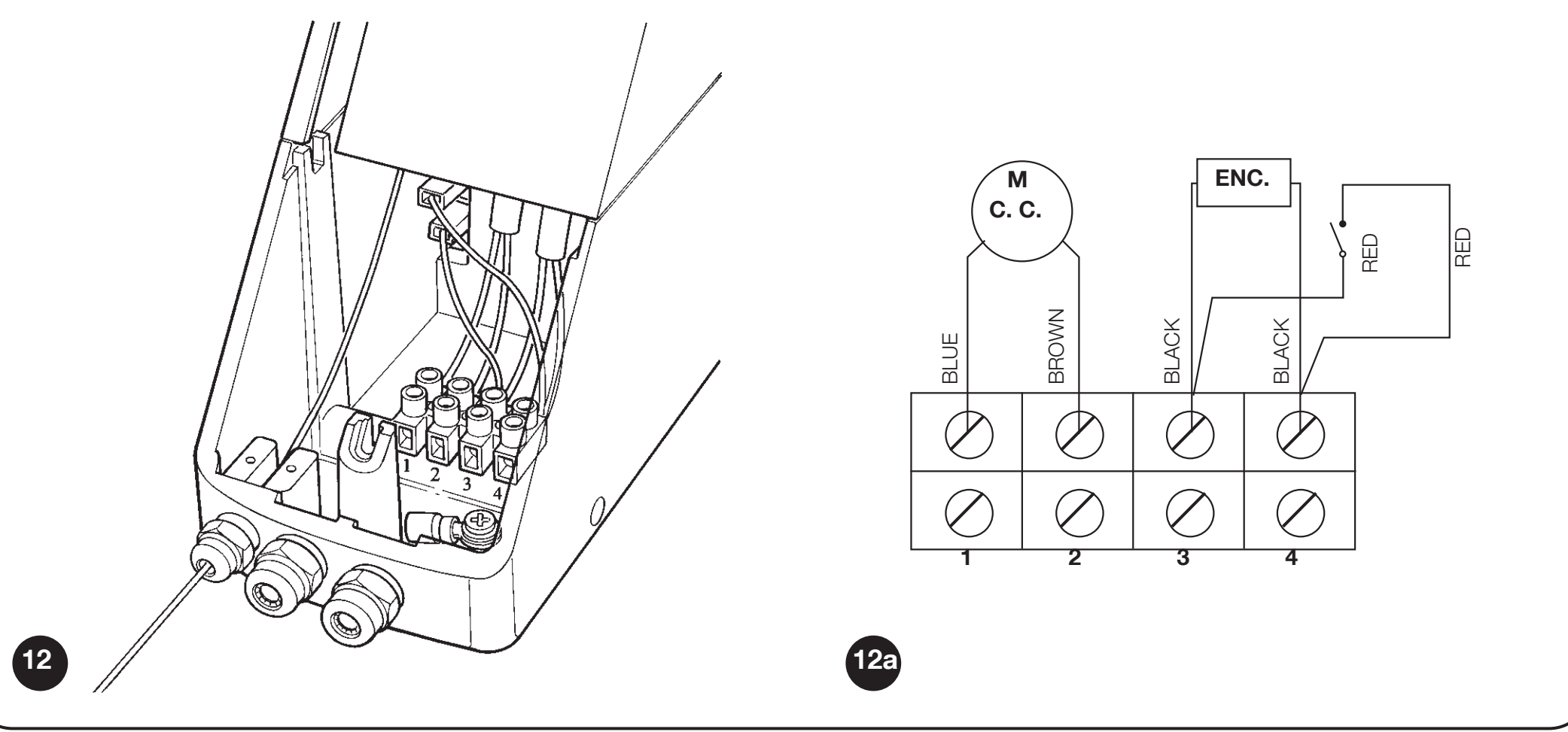

SU2000: 1/2 su motor, 3/4 su enkoder. Spojite 1/2 na izlaz motora DPRO924, a 3/4 na ulaz Incremental encoder. Napomena Priključak 3 na motoru nije PE. Prema shemi SU2000, treći vodič trožilnog kabela motora na strani motora ostavlja se sigurno izoliran. Zaštitno uzemljenje mrežnog napajanja DPRO924 i dalje je obvezno.
SUMO SU2000: priključci 1/2 za motor i 3/4 za enkoder; treći vodič kabela motora sigurno izoliran
Fotoćelije EPM s funkcijom Phototest
DPRO924 koristi NICE EPM s klasičnim relejnim izlazom. Za sigurnosnu funkciju na EPM-u spojite 4 COM i 5 NC; kontakt 3 NO nije odgovarajući sigurnosni kontakt.
| Uređaj | Napajanje i kontakt |
|---|---|
| TX EPM | 1 = plus (+), 2 = minus (−). U načinu rada Phototest: TX 1 → Phototest (3) DPRO924, TX 2 → GND (1) DPRO924. |
| RX EPM | 1 = plus (+), 2 = minus (−). RX 1 → 24 V (2) DPRO924, RX 2 → GND (1). RX 4 COM → 24 V (2) DPRO924; RX 5 NC → Photo ili Photo2 ovisno o području koje se štiti. Priključak RX 3 NO ne spaja se za ovu sigurnosnu funkciju. |
| Dva para | Svaki spojiti na odgovarajući ulaz. Ako međusobno ometaju rad, promijenite položaj ili upotrijebite odgovarajuće optičke zaklone. Za sinkronizaciju EPM-a putem SYNC-a potrebno je izmjenično AC napajanje; nemojte je upotrebljavati u ovom istosmjernom DC spoju. |

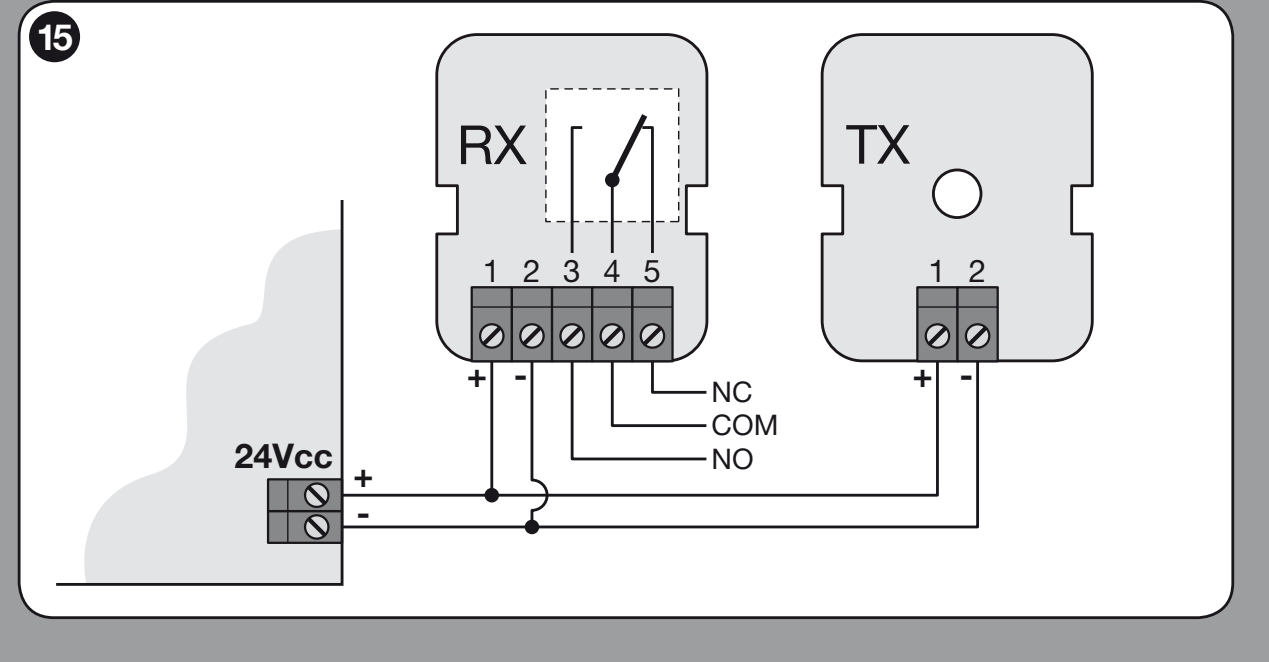

EPM: napajanje TX/RX 1 (+), 2 (−), kontakti releja 4 COM i 5 NC

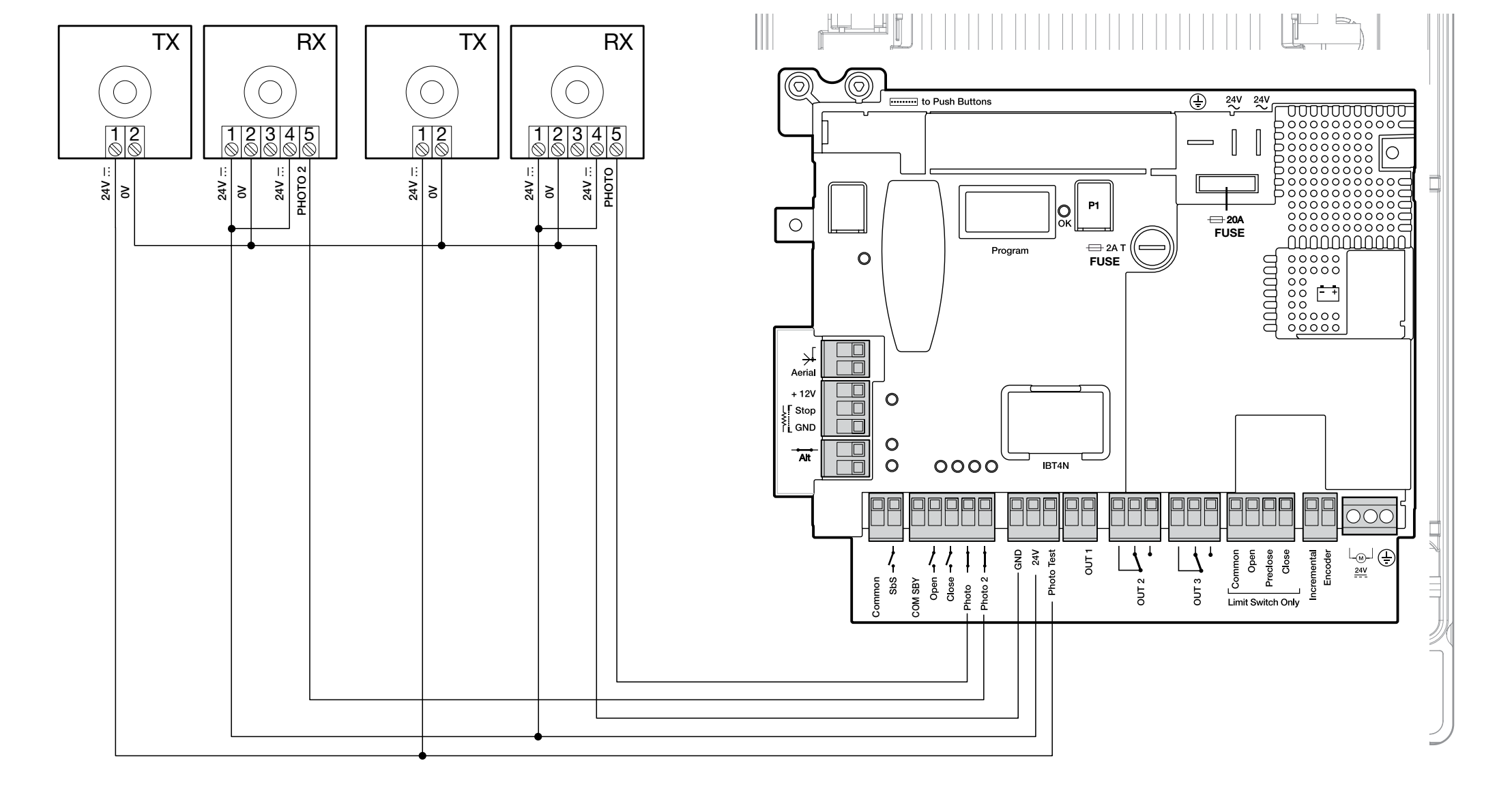

DPRO924: RX na GND/24 V, a TX na GND/Phototest
Phototest provjerava fotoćelije prije pokretanja. Nakon spajanja naučite sigurnosne uređaje. Neupotrijebljeni Photo ili Photo2 u ovoj se shemi povezuje s Phototestom; time se ne zamjenjuje potrebna zaštita vrata.
Alternativa: Total Stand-by
Total Stand-by uključuje se putem Oviewa; nakon zadanog vremena, tvornički 1 min, smanjuje potrošnju isključivanjem dodatne opreme. TX i RX: 1 (+) → COM SBY, 2 (−) → GND (1). Kontakt RX 4 COM → COM SBY, 5 NC → Photo ili Photo2. U ovom se spoju ne provodi Phototest. Neupotrijebljeni Photo/Photo2 povezuje se s COM SBY. Nemojte kombinirati te dvije sheme.

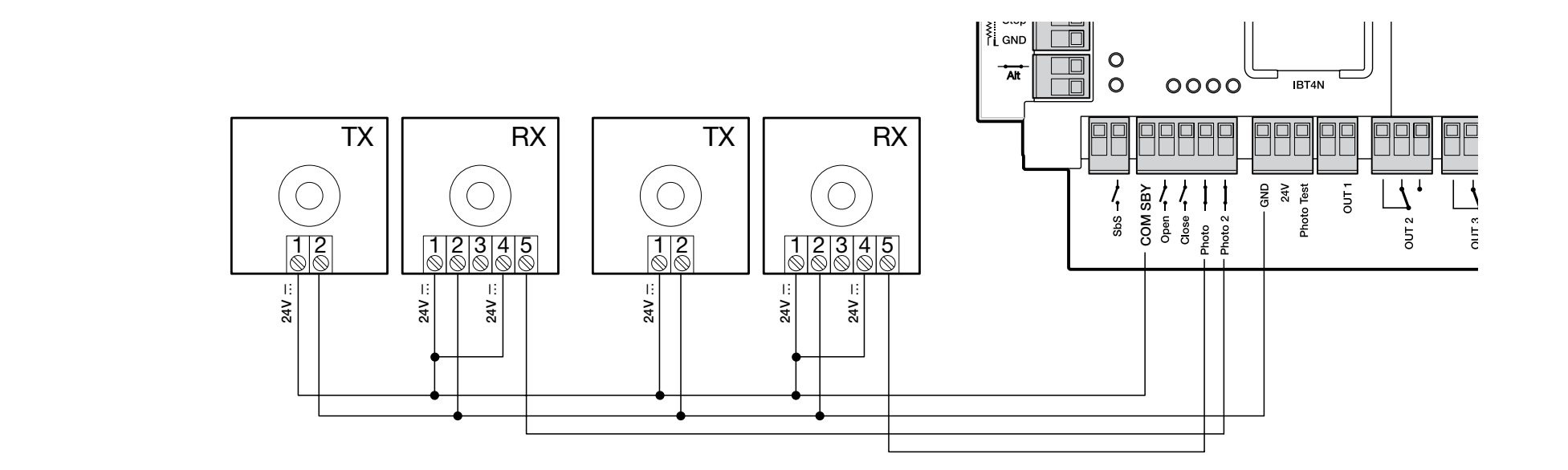

DPRO924: zasebna alternativa napajanja fotoćelija pri Total Stand-byju
Sigurnosni rub i sigurnosni krug
Otporni rub od 8,2 kΩ spaja se između SIG i GND, bez polariteta. Optički OSE prema oznakama: smeđa žica na +12 V, zelena na SIG, bijela na GND. Ako se koriste druge boje, mjerodavne su oznake proizvođača sigurnosnog ruba. NC kontakti u ovom otpornom sučelju spajaju se serijski s krajnjim otpornikom od 8,2 kΩ, a NO paralelno s otpornikom; spajanje mora biti u skladu sa sigurnosnim projektom. Nakon promjene ponovite učenje. Otpornik se ne smije upotrebljavati za isključivanje potrebne zaštite.
Signalna bljeskalica i indikatorska lampica statusa
Za OUT1 predviđen je NICE ELDC s vlastitim treptanjem, 24 V, najviše 25 W. OUT1 nije pomoćni par GND/24 V; nemojte zaključivati o rasporedu polova na temelju drugih priključaka. Na samom paru za napajanje ELDC-a u njegovoj shemi nije propisan +/−. Antenu spojite na radio prema priključku.
Indikatorska lampica statusa na poklopcu ploče zasebna je: LIGHT 1 (−), 2 (+), 24 V DC / 5 W. Kad je sigurnosni krug otvoren, gasi se; u normalnom stanju treperi 0,5 s ON / 0,5 s OFF, a u slučaju pogreške prati signalizaciju OK. Kabel može biti dug najviše 2 m, a izlaz nije zaštićen od kratkog spoja.

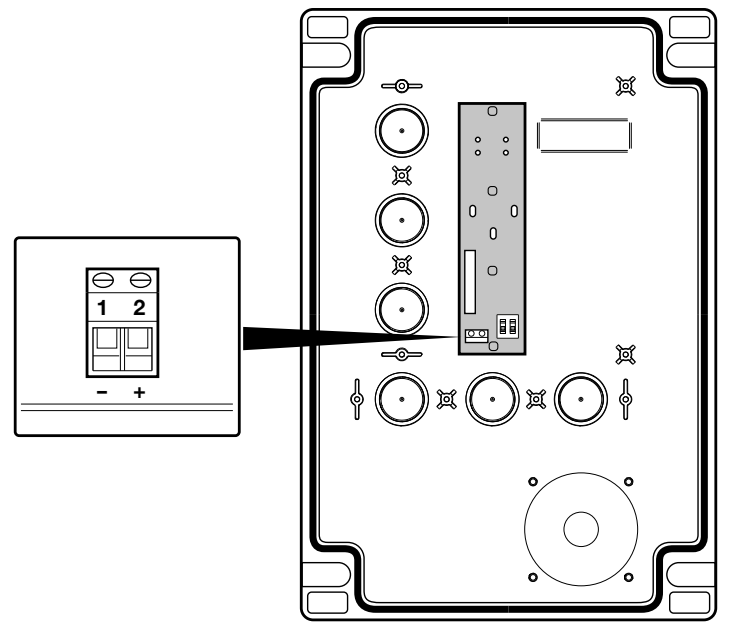

DPRO924: LIGHT 1 (−), 2 (+) na ploči s tipkama poklopca
Rezervno napajanje i servisno sučelje
NICE PS224 spaja se na predviđeni priključak za bateriju DPRO924 tek nakon dovršetka montaže i programiranja. Broj pokretanja pri nestanku napajanja nije fiksan i ovisi o vratima i bateriji. Oview se spaja putem IBT4N i omogućuje podešavanje sile, osjetljivosti i točaka usporavanja te dijagnostiku. Dodatnu opremu odaberite za DPRO924, a ne za staru A924.
Prvo pokretanje sustava DPRO924 sa SUMO-om
Na ploči poklopca prekidači koji omogućuju upravljanje tipkama OPEN i CLOSE moraju biti u položaju ON; STOP je uvijek aktivan. Prije učenja vrata bi trebala biti približno 50 cm iznad poda, kako bi se smjer mogao sigurno provjeriti. Zelena lampica OK treperi otprilike jednom u sekundi; ALT/Photo/Photo2 moraju odgovarati spoju.
1. Učenje sigurnosnih uređaja
Mora biti spojen barem jedan sigurnosni uređaj. Za odabrani način rada istodobno osigurajte potrebnu sigurnosnu opremu. Učenje uređaja i položaja provedite jedno za drugim, bez prekida.
- Postavite A1 ON; A2/A3/A4 OFF.
- Držite STOP približno 3 s, dok lampica OK ne zasvijetli trajno crveno; otpustite tipku.
- Po završetku postavite prekidače na OFF i odmah nastavite učenjem inkrementalnog enkodera.
2. Položaji s inkrementalnim enkoderom
- Postavite B2 OFF, B3 OFF; A1 ON, A2/A3/A4 OFF.
- Držite STOP približno 3 s dok lampica ne zasvijetli trajno crveno, a zatim otpustite tipku.
- Tipkom OPEN pomaknite vrata do željenog položaja otvaranja prije mehaničkog graničnika. Potvrdite tipkom STOP tijekom 3 s: jedan crveni bljesak.
- Tipkom CLOSE pomaknite vrata do potpuno zatvorenog položaja. Potvrdite tipkom STOP tijekom 3 s: dva crvena bljeska.
- Ako želite vlastiti djelomični otvor, tipkom OPEN pomaknite vrata do te točke i potvrdite tipkom STOP tijekom 3 s: tri crvena bljeska. U suprotnom nastavite dalje.
- Postavite A1 OFF; A3/A4 odaberite prema načinu rada i potvrdite tipkom P1 najmanje 2 s.
Ako se vrata zatvaraju kad pritisnete OPEN, zaustavite ih, odspojite mrežno i baterijsko napajanje, zamijenite međusobno motorne vodiče na izlazu 1/2 i ponovno započnite učenje. Nemojte zamijeniti par vodiča enkodera radi promjene smjera.
3. Učenje sila
Nakon određivanja položaja, izvedite potpuna otvaranja i zatvaranja bez prekida, sve dok jedinica tijekom kretanja ne prestane izmjenično treperiti crveno/zeleno na lampici OK. Prekinuti manevar neće se uračunati. Tijekom učenja jedinica primjenjuje maksimalnu silu: područje mora biti pod nadzorom. Ponovite učenje nakon promjene brzine, točaka usporavanja ili osjetljivosti. Po završetku provedite sigurnosna ispitivanja.
Jedinica najprije izračunava točke usporavanja RA/RB; podešavaju se putem Oviewa. Nemojte ih postavljati postupkom određivanja položaja SOON.
Podešavanje načina rada DPRO924

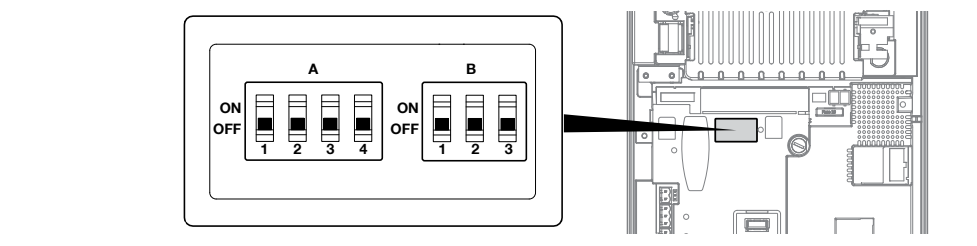

DPRO924: blok A s četiri prekidača i blok B s tri prekidača na glavnoj ploči
Prekidači A i B nalaze se na glavnoj ploči. Nakon njihove promjene lampica OK može naizmjenično treperiti crveno/zeleno, a jedinica odbijati naredbe: potvrdite ispravnu konfiguraciju tipkom P1 tijekom 2 s, po potrebi ponovite učenje sigurnosnih uređaja. Ako se te funkcije podešavaju putem Oviewa, odgovarajući DIP prekidači moraju biti na OFF.
DIP A – rad
| Postavka | Značenje |
|---|---|
| A1 OFF, A2 OFF, A3 OFF, A4 OFF | Način rada s prisutnošću operatera: vrata se pomiču samo dok se naredba drži pritisnutom. |
| A1 ON, A3/A4 OFF | Učenje sigurnosnih uređaja i položaja. Za SU2000 postavite i A2 OFF. |
| A1 OFF, A2 OFF, A3 OFF, A4 ON | Industrijski način rada: poluautomatsko otvaranje, zatvaranje uz držanje naredbe. |
| A1 OFF, A2 OFF, A3 ON, A4 OFF | Poluautomatski rad nakon učenja položaja. |
| A1 OFF, A2 OFF, A3 ON, A4 ON | Automatsko zatvaranje s pohranjenim vremenom pauze. |
| A2 ON | Obrtanje apsolutnog enkodera; ne koristi se s inkrementalnim enkoderom SU2000. |
DIP B – osjetljivost, brzina i motor
| Prekidač | Stanje i značenje |
|---|---|
| B1 – osjetljivost | OFF isključeno, ON uključeno. ON smanjuje silu pri nailasku na prepreku; nakon promjene naučite sile i provedite mjerenje. |
| B2 – promjena brzine | OFF uobičajeni rad; ON podešavanje brzine, OK brzo treperi narančasto. |
| B3 – vrsta motora | OFF za SU2000 s enkoderom. ON je za motor s elektromehaničkim graničnim prekidačima. |
Automatsko zatvaranje – vrijeme pauze
- Nakon učenja položaja postavite A3/A4 na ON, a A1/A2 na OFF.
- Držite P1 najmanje 2 s.
- Pošaljite naredbu OPEN i pričekajte da se potpuno otvori.
- Od tog trenutka pričekajte željeno vrijeme pauze i pošaljite naredbu CLOSE. Vrijeme se sprema.
Za promjenu pauze postavite A4 na OFF i potvrdite pritiskom na P1 tijekom 2 s; time se briše prethodno vrijeme pauze. Zatim postavite A4 na ON, potvrdite pritiskom na P1 tijekom 2 s i ponovite otvaranje, čekanje i zatvaranje.
Brzina kretanja i usporavanja
Zasebno se podešavaju otvaranje, usporeno otvaranje, zatvaranje i usporeno zatvaranje. Možete koristiti Oview ili tipke na ploči:
- Postavite B2 na ON; OK brzo treperi narančasto.
- Držite P1 i pošaljite OPEN ili CLOSE, ovisno o smjeru koji mijenjate.
- Dok je P1 pritisnut, mijenjate trenutačnu dionicu: OPEN povećava brzinu za 5 % po pritisku, CLOSE je smanjuje za 5 %. Zelena OK označava uobičajenu dionicu, a crvena usporavanje.
- Otpustite P1; za sljedeće kretanje ponovno ga držite pritisnutim.
- Vratite B2 na OFF, dovršite učenje sila i provedite ispitivanja.
Dok držite P1, nadzor struje je isključen. Ovaj zahvat smije obavljati instalater uz nadzor vrata; ne koristi se za ispitivanje sile na prepreci.
Daljinski upravljač i antena
Radijski prijamnik umeće se u utor SM dok su mrežno napajanje i baterija isključeni. Nemojte miješati opremu zasebnog pogona s kompletnim kompletom: prijamnik i odašiljače odaberite prema stvarno isporučenoj konfiguraciji.
NICE OXIBD podržava jednosmjerne i dvosmjerne upravljače; prikladan jednosmjerni odašiljač je NICE MYGO4. Stariji ugrađeni prijamnik može koristiti drugo kodiranje. Sama ista frekvencija od 433,92 MHz nije dovoljna.
U uobičajenom načinu rada 1 izlazi prijamnika su: 1 – korak po korak, 2 – djelomično otvaranje, 3 – otvaranje, 4 – zatvaranje. Način rada 2 omogućuje pohranu pojedinačne tipke za odabranu naredbu. Točno uparivanje i brisanje obavite prema uputama za konkretni prijamnik OXIBD; tipkama motora ne briše se njegova radijska memorija.
Kod OXIBD-a spojite antenu na priključak prijamnika prema shemi spajanja antene OXIBD. Središnji vodič koaksijalnog kabela spaja se na signal, a oklop na masu antene. Ne radi se o napajanju +/−.
Dijagnostika DPRO924
Nakon uključivanja, zeleni indikator OK s dva spora bljeska označava motor s inkrementalnim enkoderom. Jedan spori crveni bljesak potvrđuje naučeni rub od 8,2 kΩ, a dva bljeska OSE. Brzo treperenje zelenog indikatora nakon uključivanja može značiti da memorija nije naučena.
| Crveni indikator OK | Uzrok i provjera |
|---|---|
| 2 bljeska | Fotoćelija: prepreka, optika ili spoj preko releja. |
| 3 bljeska | Sila, osjetljivost ili blokirani enkoder: provjerite mehanički otpor i kabel enkodera. |
| 4 bljeska | STOP/ALT ili deblokada: osigurajte motor i provjerite sigurnosni krug. |
| 5 bljeskova | Unutarnji parametri: pritisnite STOP na poklopcu i pričekajte najmanje 30 s. Ako se kvar nastavi, obratite se servisu ili resetirajte i ponovno provedite učenje. |
| 6 bljeskova | Ograničenje broja ciklusa: pričekajte da se ohladi. |
| 7 bljeskova | Unutarnji električni kvar: zaustavite uređaj, odspojite sve izvore napajanja i prepustite stručnjaku provjeru ploče/ožičenja. |
| 8 bljeskova | Trajni ulazni signal: uklonite uzrok blokiranog kontakta. |
| 9 bljeskova | Automatizacija je elektronički blokirana: upotrijebite naredbu za njezinu deblokadu. |
| Ostale indikacije indikatora OK | Rješenje |
|---|---|
| Crveni indikator svijetli + 8 zelenih bljeskova | Nema signala enkodera. Zaustavite uređaj i provjerite zasebni kabel enkodera. |
| Crveni indikator svijetli + 10 zelenih bljeskova | Prekoračeno je vrijeme kretanja. Zaustavite uređaj i provjerite mehaniku i položaje; vrijeme se podešava putem Oviewa. |
| Crveno/zeleno naizmjenično u mirovanju | DIP postavke su promijenjene: provjerite konfiguraciju i potvrdite pritiskom na P1 najmanje 2 s. |
| Crveno/zeleno naizmjenično tijekom kretanja | U tijeku je učenje sila; dovršite pune cikluse. |
| Brzo treperenje narančastog indikatora | B2 je postavljen na ON; dovršite podešavanje brzine i postavite B2 na OFF. |
Brisanje memorije DPRO924
Resetiranjem se brišu postavke, položaji i naučeni sigurnosni uređaji. Memorija utičnog radijskog prijamnika zasebna je.
- Dok vrata miruju, postavite A1/A2/A3/A4 na ON; OK brzo treperi narančasto.
- Držite STOP oko 3 s dok indikator OK ne počne stalno svijetliti crveno; zatim ga otpustite.
- Nakon resetiranja indikator OK brzo treperi narančasto. Vratite sve DIP prekidače A na OFF; OK treperi zeleno.
- Postavite ispravnu vrstu motora, ponovite učenje sigurnosnih uređaja, položaja i sila te provedite ispitivanja.
Provjera prije predaje vrata
- Kad je pogon deblokiran, provjerite glatko kretanje i uravnoteženost. Kod ovdje opisane sekcijske izvedbe sila potrebna za ručno pomicanje ne smije premašiti 225 N. Ta sila nije okretni moment motora niti dopuštena udarna sila.
- Nakon blokiranja isprobajte otvaranje, zatvaranje i STOP; vrata se ne smiju zaglavljivati niti udarati preko pohranjenih krajnjih položaja.
- Ispitajte svaki par fotoćelija kod TX-a, kod RX-a i u sredini snopa, primjerice cilindrom Ø 5 cm i duljine 30 cm. Provjerite stvarnu reakciju vrata.
- Ispitajte sigurnosni rub, sigurnosni krug i deblokadu u nuždi. Instalater mora izmjeriti udarne sile odgovarajućim mjernim uređajem; nakon promjene sile ili osjetljivosti ponovite ispitivanje.
- Vrata predajte tek nakon uspješno provedenih ispitivanja, uz oznake, upute za deblokadu i plan održavanja. Prolazite samo kroz potpuno otvorena vrata koja miruju.
Održavanje pogona i vrata
Prije svakog planiranog pregleda isključite mrežno napajanje i bateriju. Provjerite nosač, sidra, klin, osovinu, deblokadu, vodilice i uravnoteženost; kod lanca provjerite i napetost, istrošenost te treba li ga podmazati. Pogon koristite samo uz ispravne mehaničke graničnike i zaštitne elemente.
Interval održavanja cijelog sklopa određuje instalater prema načinu rada i vratima; fotoćelije EPM pregledavajte i čistite najmanje svakih 6 mjeseci. Nakon servisa ponovite ispitivanja. Kod sekcijskih vrata kvar opruga ili nosivih užadi mora rješavati stručnjak, a ne povećanje sile motora.
Tehnički podaci za SUMO SU2000
| Parametar | Vrijednost |
|---|---|
| Upravljanje | Za uravnotežena sekcijska vrata, zasebno NICE DPRO924; nije dio sustava SU2000. Za viseću primjenu potreban je zaseban odgovarajući upravljački uređaj. |
| Napajanje motora | 24 V DC; radni raspon 15–36 V DC. |
| Struja / snaga motora | 13 A DC / 500 W. Nije riječ o struji iz mreže od 230 V. |
| Okretni moment | 120 Nm. |
| Broj okretaja | 7,5–16 o/min; podešavanje ovisi o upravljačkom uređaju i sklopu. |
| Površina sekcijskih vrata | Najviše 35 m². |
| Radni ciklus | 50 %. |
| Stupanj zaštite / temperatura | SU2000 IP44; −20 do +50 °C. |
| Osovina / otvor | Osovina Ø 25,4 mm; otvor u motoru Ø 25,5 mm. |
| Dimenzije / masa | 350 × 270 × 110 mm / 10,5 kg. |
| Toplinska klasa izolacije motora | Klasa B. |

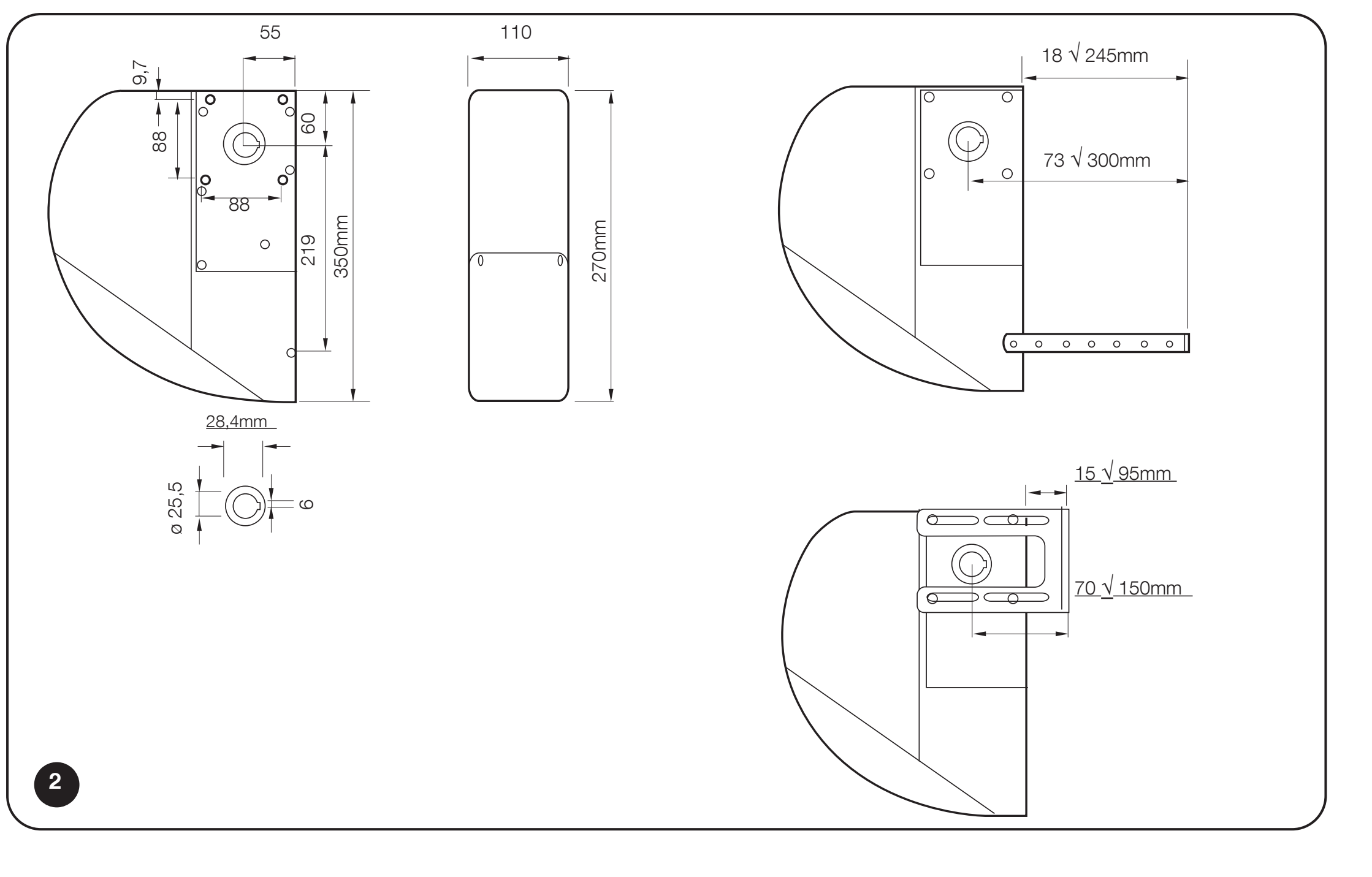

Dimenzije motora SUMO SU2000, otvor za osovinu i raspon nosača
Napajanje i ograničenja uređaja DPRO924
| Parametar | Vrijednost |
|---|---|
| Mrežno napajanje | 230 V AC, 50/60 Hz; klasa I, uzemljenje. |
| Maksimalna ulazna snaga iz mreže | 500 W. |
| Izlaz za dodatnu opremu | 24 V DC −30 % / +50 %, 200 mA; polaritet i priključne stezaljke. |
| Rezervno napajanje | NICE PS224. |
| Osigurači | F2 T2 A; F1 automobilski osigurač 20 A. Ista vrsta i vrijednost nakon uklanjanja uzroka. |
| Kućište | IP55 uz pravilno zatvaranje; 310 × 210 × 125 mm, približno 4 kg. |
Prikaz pogona od 360°
Kako mogu naručiti ovu robu?
Odaberite način koji vam najviše odgovara:
- naručivanje putem internetske trgovine: gumbom kupi dodajte robu u košaricu internetske trgovine (gumb kupi nalazi se ovdje u tablici varijanti proizvoda).
- naručivanje e-poštom: naručite na [email protected]
