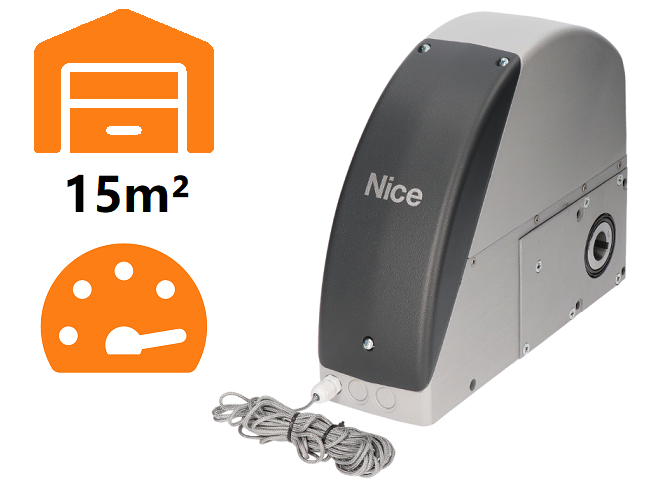

NICE Sumo SU2000VV – pogon za sekcijska/viseća vrata do 15 m², velika brzina
| Dostupnost proizvoda: | do 3 dana | Robu u pravilu šaljemo u roku od 3 dana. |
|---|
do 3 dana
578,05 € s PDV-om
| Težina |
|---|
| 10 kg |
Opis proizvoda NICE Sumo SU2000VV – pogon za sekcijska/viseća vrata do 15 m², velika brzina
NICE SUMO SU2000VV je brzinski motor s osovinom za sekcijska garažna vrata i viseća klizna vrata, uključujući vrata s dva krila koja se otvaraju u suprotnim smjerovima. Ima 24 V istosmjerni motor s magnetskim enkoderom, okretnim momentom 46 Nm i brzinom vrtnje od 19,5–42 o/min. Površina sekcijskih vrata ograničena je na 15 m².
SU2000VV ne uključuje upravljačku jedinicu. Za uravnotežena sekcijska vrata zasebno se dodaje NICE DPRO924, koja napaja motor i upravlja dodatnom opremom. Mrežnih 230 V AC priključuje se na upravljačku jedinicu, a ne izravno na motor. Pogon je nepovratan a ručno se otpušta deblokadom pomoću užeta.
Enkoder prati položaj pogona; potrebno je naučiti otvoreni i zatvoreni položaj. Vrata moraju imati mehaničke graničnike i biti pravilno uravnotežena. Motor ne može nadoknaditi oštećene opruge ni otežano kretanje vrata.
| Brza navigacija | |
|---|---|
| Odabir pogona | Dodatna oprema |
| Pakiranje | Montaža |
| Deblokada | Spajanje |
| Prvo pokretanje | Postavke |
| Daljinski upravljači | Dijagnostika |
| Resetiranje | Održavanje |
| Parametri | PDF priručnik |
Upravljačka jedinica i dodatna oprema
Sljedeće spajanje i podešavanje odnosi se na SU2000VV s DPRO924 i inkrementalnim enkoderom. Za stariju ugrađenu A924 koristite njezine vlastite priključne stezaljke i upute; ove upravljačke jedinice nemaju međusobno zamjenjive priključke.
Spajanje, učenje i podešavanje jedinice DPRO924 u nastavku odnose se na uravnotežena sekcijska vrata. Za viseća klizna vrata potrebno je zasebno odabrati upravljačku jedinicu namijenjenu toj primjeni i provjeriti cijeli lančani sklop.
| Što | Zašto | Vrsta |
|---|---|---|
| Upravljačka jedinica | Potrebna za motor i sigurnosne elemente; spajanje. | NICE DPRO924 |
| Fotoćelije | Klasični relejni NC izlaz, spajanje Phototest. | NICE EPM |
| Signalna lampica | Zasebna trepćuća svjetiljka od 24 V na izlazu OUT1. | NICE ELDC |
| Radio prijamnik i daljinski upravljač | Utičnica SM, odabir i uparivanje. | NICE OXIBD + NICE MYGO4 |
| Rezervna baterija | Pomoćno napajanje jedinice DPRO924 nakon programiranja. | NICE PS224 |
| Prijenos za montažu | Izravni adapter ili lanac, ovisno o načinu montaže. | NICE CRA9 / NICE CRA1, NICE CRA6, NICE CRA7, NICE CRA8 |
DPRO924 nema BlueBUS: EPMB nije izravna zamjena za relejne EPM fotoćelije. Baterija PS124 iz pogona SOON nije rezervno napajanje za DPRO924.
Kada odabrati SUMO SU2000VV
SU2000VV prikladan je za mehanički uravnotežena sekcijska vrata kojima je potrebna velika brzina vrtnje, pod uvjetom da potreban moment ne premašuje mogućnosti pogona od 46 Nm. Brzina krila ovisi o bubnjevima i prijenosu; brzina vrtnje motora nije brzina vrata izražena u metrima u sekundi.
| Uvjet | Što to znači |
|---|---|
| Površina do 15 m² | Gornja granica za sekcijska vrata. Proizvođač ovaj model preporučuje za površine od 10–15 m²; prikladnost konkretnih vrata ovisi i o otporu, uravnoteženosti i potrebnom momentu. Ovaj podatak ne određuje masu ni duljinu visećeg krila. |
| Moment od 46 Nm | Procijenite potreban moment na osovini cijelih vrata, uključujući pokretanje. |
| Brzina vrtnje 19,5–42 o/min | Raspon brzine vrtnje motora; brzina vrata ovisi o bubnju i eventualnom reduktoru. |
| Radni ciklus 50 % | Radni ciklus od 50 % znači povremeni rad s pauzama, a ne neprekidan rad niti fiksan broj ciklusa na sat. |
| Stupanj zaštite IP44 | Zaštitite motor od poplavljivanja i neprikladnih uvjeta okoline; zasebna upravljačka jedinica DPRO924 ima stupanj zaštite IP55 ako je kućište pravilno zatvoreno. |
Pogon SU2000VV
| SUMO SU2000VV |
|---|
NICE SU2000VV Sekcijska vrata do 15 m². 46 Nm. 19,5–42 o/min Najveća brzina vrtnje; manji moment. |
Kod ovih varijanti veća brzina znači manji raspoloživi moment. Sva tri su samostalni motori od 24 V DC bez upravljačke jedinice; za sekcijska vrata dodaje se NICE DPRO924. Usporedite potreban moment na osovini, a ne samo površinu ili brzinu vrtnje.
Sadržaj pakiranja SUMO SU2000VV
Samostalni motor s enkoderom, nosač za pričvršćivanje, spojni klin, montažni dijelovi i uže za deblokiranje s upravljačkim elementom. DPRO924, radio, fotoćelije i lančani prijenos nisu automatski uključeni u motor.
Montaža pogona
Montažu, električno spajanje i ispitivanja obavlja stručno osposobljeni tehničar. Prije zahvata isključite mrežno napajanje i pričuvnu bateriju. Vrata moraju biti mehanički sigurna i pravilno uravnotežena, s ispravnim oprugama, vodilicama i graničnicima. Pogon ne može popraviti vrata koja se teško kreću.
Izravna montaža na osovinu
Pogon NICE SUMO SU2000VV montira se izravno na osovinu sekcijskih vrata Ø 25,4 mm. Za osovine Ø 31,75 / 35 / 40 mm koristi se NICE CRA9. Nosač za pričvršćivanje uključen je u pakiranje; sidra za zid odaberite prema podlozi. Dimenzija otvora u motoru Ø 25,5 mm ne znači da se preporučuje drugi promjer osovine.
- Skinite poklopac, pripremite uvodnice i tijekom montaže pridržavajte polugu za deblokiranje; osigurajte je u položaju za montažu prema slici.
- Navucite motor na osovinu tako da se utori poravnaju. Umetnite spojni klin i osigurajte ga od iskliznuća odgovarajućom čahurom.
- Vijcima pričvrstite nosač na pogon i usidrite ga u zid tako da pogon ostane paralelan sa zidom.
- Otpustite montažni osigurač poluge za deblokiranje, vratite je u radni položaj te provjerite poklopac i deblokiranje.
Za čeličnu konstrukciju upotrijebite vijke M8 razreda 6.8 ili A2-50. Sidrenje u drugu podlogu mora sigurno podnijeti vlačnu silu od 1 000 N; tip sidra određuje monter prema konstrukciji.
SUMO: uvodnice, položaj poluge za deblokiranje pri montaži, klin i nosač
Montaža izvan osovine pomoću lanca
Ako nema dovoljno mjesta za izravnu montažu, upotrebljava se osovina s lančanikom s 18 zuba NICE CRA1 u pogonu i lančanik na osovini vrata. Prijenos povezuje lanac 1/2″ × 5/16″ NICE CRA3 (1 m) ili NICE CRA4 (5 m), sa spojnicom NICE CRA2. Za pričvršćivanje pogona izvan osi služe nosači NICE CRA8.
| Prijenos | Komponente i rezultat |
|---|---|
| 1 : 1 | NICE CRA1 + NICE CRA7 (18 / 18 zuba). Bez smanjenja brzine vrtnje. |
| 1 : 2 | NICE CRA1 + NICE CRA6 (18 / 36 zuba). Osovina vrata okreće se sporije; potrebno je procijeniti preneseni moment i konstrukciju vrata. |
Lančanici moraju biti u istoj ravnini, lanac pravilno zategnut i zaštićen od zahvaćanja ruke ili odjeće. Promjena prijenosnog omjera ne mijenja automatski dopuštenu površinu vrata. Dimenzije, uravnoteženost, hod i cijeli sklop procjenjuju se zajedno.
Postavite lanac najmanje 2,4 m iznad poda i izvan dosega; ako to nije moguće, upotrijebite zaštitni poklopac. Osovina na kojoj je lančanik pri opterećenju od 4 000 N smije imati progib najviše 2 mm.
SUMO: okomiti lančani prijenos CRA1, CRA6 ili CRA7 i nosači CRA8
Lančano rješenje za viseća klizna vrata
Kod visećih vrata lančani krug čine osovina s lančanikom NICE CRA1, zatezač s povratnim lančanikom NICE CRA5, lanac NICE CRA4 i spojnice NICE CRA2. Krilo se pričvršćuje na gornji ili donji lančani krak, ovisno o smjeru pomicanja. Kod dva krila koja se pomiču u suprotnim smjerovima, jedno se postavlja na gornji, a drugo na donji lančani krak.
Riječ je o individualno projektiranom lančanom sklopu. Ograničenje površine za sekcijska vrata ne određuje dopuštenu masu ni duljinu visećeg krila. Monter mora provjeriti otpor pri pomicanju, prijenos sile, putanju, mehaničke graničnike i zaštitu mjesta uklještenja.
SUMO: postavljanje vodoravnog lančanog kruga visećih vrata
Ručno deblokiranje i povratak na motorni pogon
SU2000VV upotrebljava isporučeno najlonsko uže s upravljačem, namijenjeno deblokiranju s razine poda; uže može biti dugo najviše 6,5 m. Deblokirajte samo zaustavljena i uravnotežena vrata.
- Povucite upravljač prema dolje u položaj 1 prema slici.
- Sigurno ručno pomaknite vrata.
- Prije električnog pokretanja vratite mehanizam za deblokiranje u početni osigurani položaj i provjerite spoj prijenosa.
SUMO SU2000VV: deblokiranje užetom s poda, položaj 1 za ručni rad
Vanjsko deblokiranje rješava se zasebno: NICE KA1 (čelično uže 6 m) i NICE KIO ili NICE KIOMINI. Ne zamjenjuje obaveznu pravilnu ugradnju isporučenog mehanizma za deblokiranje; instalater mora prilagoditi vodove i mehanički spoj pogonu.
Kod sustava SUMO s DPRO924 nakon ručnog pomicanja potrebno je obnoviti sinkronizaciju položaja. Ako je upravljačka jedinica bila uključena tijekom deblokiranja, zabilježit će deblokiranje. Sinkronizacija se obnavlja dolaskom do spremljenog potpuno zatvorenog položaja; tijekom sinkronizacije otvara se uz zadržavanje naredbe. Pritom nadzirite vrata i nemojte zaobilaziti sigurnosne elemente.
Spajanje SU2000VV s DPRO924
Prije rada isključite mrežno napajanje i PS224. Kabel motora i kabel enkodera odvojeni su strujni krugovi. DPRO924 upravlja jednim motorom SU2000VV na uravnoteženim sekcijskim vratima.
DPRO924: motor, inkrementalni enkoder, naredbe, fotoćelije s relejnim izlazom, signalna svjetiljka i sigurnosni krug
Ožičenje i duljine
| Vod | Kabel / najveća duljina |
|---|---|
| Mrežno napajanje do DPRO924 | 3 × 1,5 mm² / 30 m. Za dulji vod upotrijebite 3 × 2,5 mm² i zaštitno uzemljenje kod automatike. |
| Motor | 3 × 2,5 mm² / najviše 10 m; vodiči motora prema priključnicama motora, zaštitni vodič prema spoju konkretne konfiguracije. |
| Inkrementalni enkoder | 2 × 1 mm² / najviše 10 m; odvojeno od energetskog voda. |
| Signalna svjetiljka | 2 × 0,5 mm² / 20 m. |
| Fotoćelije | 4 × 0,5 mm² / 20 m; konkretne grane prema odabranoj shemi. |
| Upravljačka sklopka | 2 × 0,25 mm² / 20 m ili 4 × 0,5 mm². |
| Antena | RG58 / najviše 10 m, preporučeno do 5 m. |
Priključnice i polaritet dodatne opreme
| Priključnica DPRO924 | Funkcija / spajanje |
|---|---|
| MOTOR 1 / 2 / 3 | 1 i 2 – izlaz 24 V DC za motor; 3 – zaštitno uzemljenje. Polaritet na izlazu motora mijenja se ovisno o smjeru kretanja. Na priključnice motora ne spaja se mrežni napon od 230 V. |
| Inkrementalni enkoder | Dva signalna vodiča enkodera; bez polariteta. Nije pomoćno napajanje. |
| GND (1) / 24 V (2) | 1 GND = minus (−), 2 24 V = plus (+); 24 V DC −30 % / +50 %, ukupno najviše 200 mA za dodatnu opremu. |
| Phototest (3) | Testirano pozitivno napajanje TX-a: 3 = plus (+), GND 1 = minus (−); 24 V DC, maks. 200 mA na izlazu Phototest. |
| Common / COM SBY | Pozitivni zajednički pol naredbi, 24 V DC. Common za SbS ostaje aktivan; COM SBY za Open/Close/Photo/Photo2 isključuje se pri načinu Total Stand-by. To nije GND. |
| SbS / Open / Close | Beznaponski kontakti NO: SbS prema Common, Open i Close prema COM SBY. Sami kontakti nemaju polaritet. |
| Photo / Photo2 | Beznaponski kontakt NC fotoćelije; spajanje zajedničkog pola ovisi o načinu Phototest ili Stand-by. |
| STOP Safety Edge | Otporni rub od 8,2 kΩ ili optički rub OSE. OSE: +12 V = plus, GND = minus, SIG = signal. |
| ALT | Sigurnosni krug NC. Otvoreni kontakt blokira rad. |
| OUT1 / OUT2 / OUT3 | OUT1 – signalna svjetiljka 24 V do 25 W s neovisnim treptanjem; OUT2/3 – beznaponski relejni kontakti za otporno opterećenje do 3 A. Kontaktima OUT2/3 nemojte pripisivati nepostojeći +/−. |
| LIGHT na ploči poklopca | 1 = minus (−), 2 = plus (+), 24 V DC, najviše 5 W; kabel do 2 m. Izlaz nema zaštitu od kratkog spoja. |
Priključna letvica izravno u SU2000VV
SU2000VV: 1/2 su za motor, 3/4 za enkoder. Spojite 1/2 na izlaz motora DPRO924, a 3/4 na ulaz Incremental encoder. Oznaka Priključak 3 na motoru nije PE. Prema shemi SU2000VV, treći vodič trožilnog kabela motora na strani motora ostaje sigurno izoliran. Zaštitno uzemljenje mrežnog napajanja DPRO924 i dalje je obavezno.
SUMO SU2000VV: priključci 1/2 motora i 3/4 enkodera; treći vodič kabela motora sigurno je izoliran
Fotoćelije EPM s funkcijom Phototest
DPRO924 koristi NICE EPM s klasičnim relejnim izlazom. Za sigurnosnu funkciju na EPM-u spojite 4 COM i 5 NC; kontakt 3 NO nije odgovarajući sigurnosni kontakt.
| Uređaj | Napajanje i kontakt |
|---|---|
| TX EPM | 1 = plus (+), 2 = minus (−). U načinu Phototest: TX 1 → Phototest (3) DPRO924, TX 2 → GND (1) DPRO924. |
| RX EPM | 1 = plus (+), 2 = minus (−). RX 1 → 24 V (2) DPRO924, RX 2 → GND (1). RX 4 COM → 24 V (2), RX 5 NC → Photo ili Photo2. Kontakt 4/5 je beznaponski; nemojte upotrebljavati kontakt 3 NO. |
| Dva para | Svaki spojite na odgovarajući ulaz. Ako međusobno ometaju rad, promijenite položaj ili upotrijebite odgovarajuće optičke pregrade. Sinkronizacija EPM-a putem SYNC-a zahtijeva AC napajanje; nemojte je naslijepo upotrebljavati na DC izlazu upravljačke jedinice. |
EPM: napajanje TX/RX 1 (+), 2 (−), relejni kontakti 4 COM i 5 NC
DPRO924: RX na GND/24 V, a TX na GND/Phototest
Phototest provjerava fotoćelije prije pokretanja. Nakon spajanja naučite sigurnosne uređaje. Neupotrijebljeni Photo ili Photo2 u ovoj se shemi povezuje s Phototestom; time se ne zamjenjuje potrebna zaštita vrata.
Alternativa: Total Stand-by
Total Stand-by uključuje se putem Oview; nakon zadanog vremena, tvornički 1 min, smanjuje potrošnju isključivanjem dodatne opreme. TX 1 (+), RX 1 (+) i RX 4 COM → COM SBY; TX 2 (−) i RX 2 (−) → GND (1); RX 5 NC → Photo ili Photo2. U ovom spoju ne provodi se Phototest. Neupotrijebljeni Photo/Photo2 povezuje se s COM SBY. Nemojte kombinirati obje sheme.
DPRO924: zasebna alternativa napajanja fotoćelija u načinu Total Stand-by
Sigurnosni rub i sigurnosni krug
DPRO924: sigurnosni rub SIG/GND i optički OSE +12 V/SIG/GND
Za poluautomatski i automatski rad sekcijskih vrata potreban je aktivni sigurnosni rub. Za automatski rad potrebne su i fotoćelije. U načinu rada s držanjem tipke rukovatelj mora imati izravan pogled na cijela vrata; pristup upravljanju mora se ograničiti u skladu s mjestom ugradnje.
Sigurnosni rub od 8,2 kΩ spaja se između SIG i GND, bez obzira na polaritet. Optički OSE prema oznakama: smeđa žica na +12 V, zelena na SIG, bijela na GND. Ako je sustav označavanja bojama drukčiji, mjerodavne su oznake proizvođača sigurnosnog ruba. NC kontakti u ovom otpornom sučelju spajaju se serijski s krajnjim otpornikom od 8,2 kΩ, a NO paralelno s otpornikom; ožičenje mora odgovarati sigurnosnom projektu. Nakon promjene ponovite učenje. Otpornik ne smije služiti za isključivanje potrebne zaštite.
Signalna svjetiljka i kontrolna lampica stanja
Na OUT1 namijenjen je NICE ELDC s vlastitim treptanjem, 24 V, najviše 25 W. OUT1 nije pomoćni par GND/24 V; redoslijed polova nemojte zaključivati na temelju drugih priključaka. Na samom paru za napajanje ELDC-a u njegovoj shemi nije propisan +/−. Antenu spojite na radio prema njegovu priključku.
Kontrolna lampica stanja na poklopcu ploče zasebna je: LIGHT 1 (−), 2 (+), 24 V DC / 5 W. Kad je sigurnosni krug otvoren, gasi se; u uobičajenom stanju treperi 0,5 s ON / 0,5 s OFF, a u slučaju pogreške prati signalizaciju OK. Kabel smije biti dug najviše 2 m, a izlaz nije zaštićen od kratkog spoja.
DPRO924: LIGHT 1 (−), 2 (+) na tipkovnoj ploči poklopca
Rezervno napajanje i servisno sučelje
NICE PS224 spaja se na predviđeni priključak baterije DPRO924 tek nakon dovršetka montaže i programiranja. Broj ciklusa tijekom nestanka struje nije unaprijed određen i ovisi o vratima i bateriji. Oview spaja se putem NICE IBT4N i omogućuje podešavanje sila, osjetljivosti i točaka usporavanja te dijagnostiku. Odaberite pribor za DPRO924, a ne za stari A924.
Prvo pokretanje DPRO924 sa SUMO
DPRO924: tipke OPEN, STOP i CLOSE na poklopcu kućišta
Na ploči poklopca prekidači koji omogućuju tipke OPEN i CLOSE moraju biti u položaju ON; STOP je uvijek aktivan. Prije učenja vrata trebaju biti približno 50 cm iznad poda, kako bi se smjer mogao sigurno provjeriti. Zelena lampica OK treperi otprilike jednom u sekundi, a ALT/Photo/Photo2 moraju odgovarati ožičenju.
1. Učenje sigurnosnih uređaja
Mora biti priključen barem jedan sigurnosni uređaj. Učenje uređaja i položaja obavite jedno za drugim, bez prekida.
- Postavite A1 na ON; A2/A3/A4 na OFF.
- Držite STOP približno 3 s, dok lampica OK ne počne stalno svijetliti crveno; otpustite tipku.
- Po završetku postavite prekidače na OFF i odmah nastavite učenjem inkrementalnog enkodera.
2. Položaji s inkrementalnim enkoderom
Ako ne pohranite vlastiti položaj djelomičnog otvaranja, zadani je položaj 1/4 hoda. Može se promijeniti tijekom učenja ili putem Oview.
- Postavite B2 OFF, B3 OFF; A1 ON, A2/A3/A4 OFF.
- Držite STOP približno 3 s, dok lampica ne počne stalno svijetliti crveno, a zatim otpustite tipku.
- Pomoću OPEN pomaknite vrata do željenog položaja otvaranja prije mehaničkog graničnika. Potvrdite pritiskom na STOP tijekom 3 s: jedan crveni bljesak.
- Pomoću CLOSE pomaknite vrata do potpuno zatvorenog položaja. Potvrdite pritiskom na STOP tijekom 3 s: dva crvena bljeska.
- Ako želite vlastiti položaj djelomičnog otvaranja, pomoću OPEN pomaknite vrata do te točke i potvrdite pritiskom na STOP tijekom 3 s: tri crvena bljeska. U suprotnom nastavite dalje.
- Postavite A1 na OFF; A3/A4 odaberite prema načinu rada i potvrdite tipkom P1, držeći je pritisnutu najmanje 2 s.
Ako OPEN zatvara vrata, zaustavite ih, odspojite mrežno napajanje i bateriju, zamijenite motorne vodiče na izlazima 1/2 i ponovno pokrenite učenje. Nemojte zamijeniti mjesta žicama enkodera radi promjene smjera.
3. Učenje sila
Nakon određivanja položaja izvedite potpuna otvaranja i zatvaranja bez prekida, sve dok jedinica ne završi naizmjenično crveno-zeleno treperenje lampice OK tijekom kretanja. Prekinuti ciklus ne uračunava se. Tijekom učenja jedinica koristi maksimalnu silu: područje mora biti pod nadzorom. Ponovite učenje nakon promjene brzine, točaka usporavanja ili osjetljivosti. Po završetku provedite sigurnosna ispitivanja.
Jedinica najprije izračunava točke usporavanja RA/RB; podešavaju se putem Oview. Nakon promjene točaka usporavanja ponovite učenje sila.
Podešavanje načina rada DPRO924
DPRO924: grupa DIP A (1–4) i DIP B (1–3)
Prekidači A i B nalaze se na glavnoj ploči. Nakon njihove promjene lampica OK može naizmjenično treperiti crveno/zeleno, a jedinica odbijati naredbe: potvrdite ispravnu konfiguraciju pomoću P1 tijekom 2 s, a po potrebi ponovite učenje sigurnosnih uređaja. Ako se te funkcije podešavaju putem Oview, odgovarajući DIP prekidači moraju biti postavljeni na OFF.
DIP A – rad
| Postavka | Značenje |
|---|---|
| A1 OFF, A2 OFF, A3 OFF, A4 OFF | Prisutnost rukovatelja: kretanje samo dok se drži tipka. |
| A1 ON, A3/A4 OFF | Učenje sigurnosnih uređaja i položaja. Za SU2000VV postavite i A2 na OFF. |
| A1 OFF, A2 OFF, A3 OFF, A4 ON | Industrijski način rada: poluautomatsko otvaranje, zatvaranje uz držanje tipke. |
| A1 OFF, A2 OFF, A3 ON, A4 OFF | Poluautomatski rad nakon učenja položaja. |
| A1 OFF, A2 OFF, A3 ON, A4 ON | Automatsko zatvaranje uz pohranjeno vrijeme pauze. |
| A2 ON | Obrtanje apsolutnog enkodera; ne koristi se za inkrementalni enkoder SU2000VV. |
DIP B – osjetljivost, brzina i motor
| Prekidač | Stanje i značenje |
|---|---|
| B1 – osjetljivost | OFF isključeno, ON uključeno. ON smanjuje silu pri nailasku na prepreku; nakon promjene naučite sile i provedite mjerenje. |
| B2 – promjena brzine | OFF uobičajeni rad; ON podešavanje brzine, OK brzo treperi narančasto. |
| B3 – vrsta motora | OFF za SU2000VV s enkoderom. ON je za motor s elektromehaničkim graničnim prekidačima. |
Automatsko zatvaranje – vrijeme pauze
- Nakon učenja položaja postavite A3/A4 na ON, a A1/A2 na OFF.
- Držite P1 najmanje 2 s.
- Pošaljite naredbu OPEN i pričekajte da se vrata potpuno otvore.
- Od tog trenutka pričekajte željeno vrijeme pauze i pošaljite naredbu CLOSE. Vrijeme se pohranjuje.
Za promjenu pauze postavite A4 na OFF i potvrdite pritiskom na P1 tijekom 2 s; time se briše prethodno vrijeme pauze. Zatim postavite A4 na ON, potvrdite pritiskom na P1 tijekom 2 s i ponovite otvaranje, čekanje i zatvaranje.
Brzina kretanja i usporavanja
Zasebno se podešavaju otvaranje, usporeno otvaranje, zatvaranje i usporeno zatvaranje. Može se upotrijebiti Oview ili tipke na upravljačkoj ploči:
- Postavite B2 na ON; OK brzo treperi narančasto.
- Držite P1 i pošaljite naredbu OPEN ili CLOSE, ovisno o smjeru koji mijenjate.
- Dok je P1 pritisnut, mijenjate trenutačnu dionicu: OPEN povećava brzinu za 5 % pri svakom pritisku, a CLOSE je smanjuje za 5 %. Zelena OK označava uobičajenu dionicu, a crvena usporavanje.
- Otpustite P1; za sljedeće kretanje ponovno ga pritisnite i držite.
- Vratite B2 na OFF, dovršite učenje sila i provedite ispitivanja.
Dok držite P1, nadzor struje je isključen. Ovaj zahvat smije obavljati instalater koji nadzire vrata; ne služi za ispitivanje sile pri nailasku na prepreku.
Daljinski upravljač i antena
Kod podržanog prijamnika u proširenom načinu rada 2, naredba 13 služi za elektroničko deblokiranje automatizacije. Riječ je o uklanjanju elektroničke blokade automatizacije; time se pogonski prijenos ne oslobađa mehanički. Dodijelite tipku prema uputama za konkretni prijamnik.
Radijski prijamnik umeće se u utičnicu SM dok su mrežno napajanje i baterija isključeni. Nemojte miješati opremu zasebnog pogona s kompletnim kompletom: odaberite prijamnik i odašiljače prema stvarno isporučenoj konfiguraciji.
NICE OXIBD podržava jednosmjerne i dvosmjerne upravljače; odgovarajući jednosmjerni odašiljač je NICE MYGO4. Stariji ugrađeni prijamnik može upotrebljavati drukčije kodiranje. Sama ista frekvencija od 433,92 MHz nije dovoljna.
U uobičajenom načinu rada 1 izlazi prijamnika su: 1 – korak-po-korak, 2 – djelomično otvaranje, 3 – otvaranje, 4 – zatvaranje. Način rada 2 omogućuje pohranu pojedine tipke za odabranu naredbu. Točno uparivanje i brisanje provedite prema uputama za konkretni prijamnik OXIBD; tipkama upravljačke jedinice ne briše se radijska memorija prijamnika.
Kod OXIBD-a priključite antenu na priključak prijamnika prema shemi spajanja antene OXIBD. Središnji vodič koaksijalnog kabela spaja se na signal, a oklop na masu antene. Ne radi se o napajanju +/−.
Dijagnostika DPRO924
Nakon uključivanja, dva spora bljeska zelene lampice OK označavaju motor s inkrementalnim enkoderom. Jedan spor crveni bljesak potvrđuje naučenu sigurnosnu rubnu letvu od 8,2 kΩ, a dva bljeska potvrđuju OSE. Brzo zeleno treperenje nakon uključivanja može značiti da memorija nije naučena.
| Crvena lampica OK | Uzrok i provjera |
|---|---|
| 2 bljeska | Fotoćelija: prepreka, optika ili relejno ožičenje. |
| 3 bljeska | Sila, osjetljivost ili blokirani enkoder: provjerite mehanički otpor i kabel enkodera. |
| 4 bljeska | STOP/ALT ili deblokiranje: osigurajte motor i provjerite sigurnosni krug. |
| 5 bljeskova | Unutarnji parametri: pritisnite STOP na poklopcu i pričekajte najmanje 30 s. Ako se kvar nastavi, obratite se servisu ili provedite resetiranje i ponovno učenje. |
| 6 bljeskova | Prekoračen je dopušteni broj ciklusa po satu: pričekajte nekoliko minuta da se ograničenje ukloni. |
| 7 bljeskova | Unutarnji električni kvar: pritisnite STOP, isključite sve izvore napajanja i prepustite stručnjaku provjeru ploče/ožičenja. |
| 8 bljeskova | Trajni ulazni nalog: uklonite zaglavljeni kontakt. |
| 9 bljeskova | Automatizacija je elektronički blokirana: za deblokiranje upotrijebite naredbu 13 putem podržanog prijamnika; radijske naredbe. |
| Ostali signali lampice OK | Rješenje |
|---|---|
| Crvena svijetli + 8 zelenih bljeskova | Nema signala enkodera. Pritisnite STOP i provjerite zasebni kabel enkodera. |
| Crvena svijetli + 10 zelenih bljeskova | Prekoračeno vrijeme kretanja. Pritisnite STOP, provjerite mehaniku i položaje; vrijeme se podešava putem Oview. |
| Crvena/zelena naizmjenično trepere dok miruje | DIP postavke su promijenjene: provjerite konfiguraciju i potvrdite pritiskom na P1 najmanje 2 s. |
| Crvena/zelena naizmjenično trepere tijekom kretanja | Učenje sila je u tijeku; dovršite pune cikluse. |
| Brzo narančasto treperenje | B2 je postavljen na ON; dovršite podešavanje brzine i postavite B2 na OFF. |
Brisanje memorije DPRO924
Resetiranjem se brišu postavke, položaji i naučeni sigurnosni uređaji. Memorija priključnog radijskog prijamnika zasebna je.
- Dok vrata miruju, postavite A1/A2/A3/A4 na ON; OK brzo treperi narančasto.
- Držite STOP oko 3 s dok lampica OK ne počne stalno svijetliti crveno; zatim otpustite.
- Nakon resetiranja OK brzo treperi narančasto. Sve DIP sklopke A vratite na OFF; OK treperi zeleno.
- Postavite ispravnu vrstu motora, ponovite učenje sigurnosnih uređaja, položaja i sila te provedite ispitivanja.
Provjera prije predaje vrata
- Kad je pogon deblokiran, provjerite glatko kretanje i uravnoteženost. Za ručno ispitivanje potrebna je sila od najviše 225 N. Ta sila nije okretni moment motora niti dopuštena sila udarca.
- Nakon blokiranja ispitajte otvaranje, zatvaranje i STOP; vrata ne smiju zapinjati niti udarati nakon pohranjenih krajnjih položaja.
- Ispitajte svaki par fotoćelija kod odašiljača TX, kod prijamnika RX i u sredini snopa, primjerice cilindrom promjera Ø 5 cm i duljine 30 cm. Provjerite stvarnu reakciju vrata.
- Ispitajte sigurnosni rub, sigurnosni krug i deblokiranje u nuždi. Instalater mora izmjeriti sile udarca odgovarajućim mjernim instrumentom; nakon promjene sile ili osjetljivosti potrebno je ponoviti ispitivanje.
- Predajte vrata tek nakon uspješnih ispitivanja, uz oznake, upute za deblokiranje i plan održavanja. Prolazite samo kroz potpuno otvorena vrata koja miruju.
Održavanje pogona i vrata
Pri svakom planiranom pregledu odspojite napajanje iz mreže i bateriju. Provjerite nosač, sidra, klin, osovinu, deblokadu, vodilice i uravnoteženost; kod lančanog pogona provjerite i zategnutost, istrošenost te potrebno podmazivanje. Pogon upotrebljavajte samo s ispravnim mehaničkim graničnicima i zaštitnim elementima.
Proizvođač za uobičajenu stambenu upotrebu preporučuje stručni pregled svakih 6 mjeseci. Kod češće upotrebe instalater prilagođava interval; fotoćelije EPM provjeravajte i čistite najmanje svakih 6 mjeseci. Nakon servisa ponovite ispitivanja. Kvar opruga ili nosivih užadi treba rješavati stručnjak, a ne povećanjem snage motora.
Tehničke karakteristike SUMO SU2000VV
| Parametar | Vrijednost |
|---|---|
| Upravljačka jedinica | Zasebna NICE DPRO924; nije uključena u SU2000VV. |
| Napajanje motora | 24 V DC; radni raspon 15–36 V DC. |
| Struja / snaga motora | 13 A DC / 500 W. To nije struja iz mreže od 230 V. |
| Okretni moment | 46 Nm. |
| Broj okretaja | 19,5–42 o/min; postavka ovisi o upravljačkoj jedinici i konfiguraciji. |
| Površina sekcijskih vrata | Najviše 15 m². |
| Radni ciklus | 50 %. |
| Stupanj zaštite / temperatura | SU2000VV IP44; −20 do +50 °C. |
| Osovina / otvor | Osovina Ø 25,4 mm; otvor u motoru Ø 25,5 mm. |
| Dimenzije / masa | 350 × 270 × 110 mm / 10,5 kg. |
| Toplinska klasa izolacije motora | Klasa B. |
Dimenzije SUMO SU2000VV, otvor za osovinu i raspon nosača
Napajanje i ograničenja DPRO924
| Parametar | Vrijednost |
|---|---|
| Mrežno napajanje | 230 V AC, 50/60 Hz; klasa I, uzemljenje. |
| Maksimalna ulazna snaga iz mreže | 500 W. |
| Izlaz za dodatnu opremu | 24 V DC −30 % / +50 %, 200 mA; polaritet i priključne stezaljke. |
| Rezervno napajanje | NICE PS224. |
| Osigurači | F2 T2 A; F1 automobilski 20 A. Isti tip i vrijednost nakon uklanjanja uzroka. |
| Kućište | IP55 uz pravilno zatvaranje; 310 × 210 × 125 mm, približno 4 kg. |
Prikaz pogona od 360°
Kako mogu naručiti ovu robu?
Odaberite način koji vam najviše odgovara:
- naručivanje putem internetske trgovine: gumbom kupi dodajte robu u košaricu internetske trgovine (gumb kupi nalazi se ovdje u tablici varijanti proizvoda).
- naručivanje e-poštom: naručite na [email protected]
