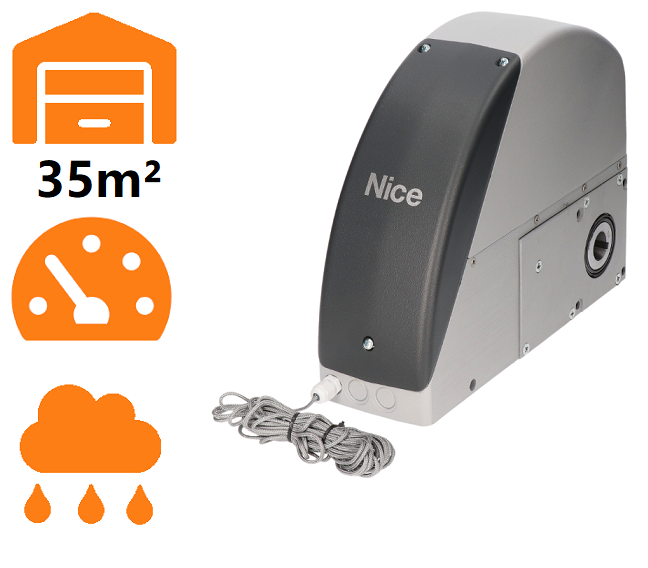

NICE Sumo SU2010 – pogon za sekcijska/ovjesna vrata do 35 m², IP54


Dostupnost proizvoda: do 3 dana

Robu u pravilu šaljemo u roku od 3 dana.


NICE Sumo SU2010 – pogon za sekcijska/ovjesna vrata do 35 m², IP54 NICE Sumo SU2010 – pogon za sekcijska/ovjesna vrata do 35 m², IP54
NICE-SU2010
do 3 dana
568,86 € bez PDV-a
711,08 € s PDV-om

 kom
Težina
10 kg

Opis proizvoda NICE Sumo SU2010 – pogon za sekcijska/ovjesna vrata do 35 m², IP54

NICE SUMO SU2010 je osovinski pogon za sekcijska garažna ili viseća klizna vrata, uključujući vrata s dva krila koja se otvaraju u suprotnim smjerovima. Ima 24 V DC motor, magnetski enkoder, okretni moment 120 Nm i brzinu do 16 o/min. Površina sekcijskih vrata ograničena je na 35 m².

SU2010 ne uključuje upravljačku jedinicu. Za uravnotežena sekcijska vrata zasebno se dodaje NICE DPRO924. Mrežno napajanje od 230 V AC priključuje se na upravljačku jedinicu, a ne izravno na motor. Pogon je samokočni a u slučaju nestanka struje deblokira se čeličnom sajlom u Bowdenovu bužiru.

Brza navigacija
Odabir pogonaPribor
PakiranjeMontaža
DeblokiranjePovezivanje
Prvo pokretanjePostavke
Daljinski upravljačiDijagnostika
ResetiranjeOdržavanje
ParametriPriručnik PDF

Upravljačka jedinica i pribor

Upute za povezivanje, učenje i postavljanje u nastavku vrijede za SU2010 s jedinicom DPRO924 i inkrementalnim enkoderom na uravnoteženim sekcijskim vratima. Viseća klizna vrata zahtijevaju posebno projektirano upravljanje i sigurnosnu opremu. Kod starije već ugrađene jedinice A924 koristite njezine priključne stezaljke i upute.

ŠtoZaštoVrsta
Upravljačka jedinicaNeophodna za motor i sigurnosne elemente; povezivanje.NICE DPRO924
FotoćelijeKlasični relejni NC izlaz, povezivanje Phototest.NICE EPM
Signalna svjetiljkaZasebna trepćuća svjetiljka od 24 V na izlazu OUT1.NICE ELDC
Radio-prijamnik i daljinski upravljačUtičnica SM, odabir i uparivanje.NICE OXIBD + NICE MYGO4
Rezervna baterijaPomoćno napajanje za DPRO924 nakon programiranja.NICE PS224
Montažni prijenosIzravni adapter ili lanac, ovisno o montaži.NICE CRA9 / NICE CRA1, NICE CRA6, NICE CRA7, NICE CRA8

DPRO924 nema BlueBUS: EPMB nije izravna zamjena za relejne EPM fotoćelije. Baterija PS124 iz pogona SOON nije rezervno napajanje za DPRO924.

Kada odabrati SUMO SU2010

SU2010 prikladan je za veća, mehanički uravnotežena vrata u komercijalnim i industrijskim pogonima. Odabir ovisi o otporu pri kretanju, bubnjevima, osovini, prijenosu i željenom broju ciklusa.

UvjetŠto znači
Površina do 35 m²Gornja granica za sekcijska vrata; ne određuje automatski težinu ili duljinu visećeg krila.
Okretni moment od 120 NmProcijenite potreban okretni moment na osovini cijelih vrata, uključujući pokretanje.
Brzina vrtnje 7,5–16 o/minRaspon brzine motora; brzina vrata ovisi o bubnju i eventualnom reduktoru.
Radni ciklus 50 %Ne radi se o neprekidnom radu bez stanki niti o univerzalnom broju ciklusa na sat.
Stupanj zaštite IP54Zaštitite motor od poplave i neodgovarajućih uvjeta okoline; zasebna jedinica DPRO924 ima stupanj zaštite IP55 ako je kućište pravilno zatvoreno.

Pogon SU2010 i zasebna upravljačka jedinica

SUMO SU2010DPRO924
NICE SU2010
NICE SUMO SU2010
IP54; 120 Nm; do 35 m².

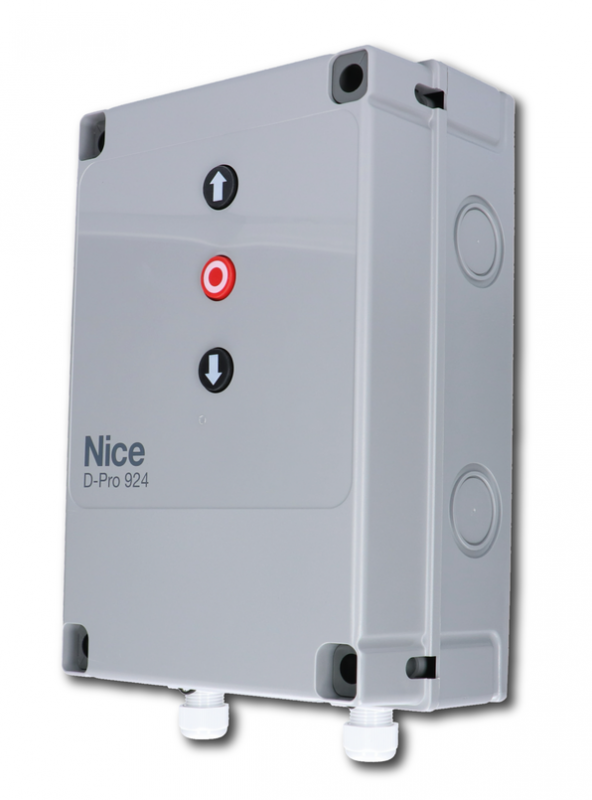

NICE DPRO924
Upravljačka jedinica NICE DPRO924
Upravljanje sekcijskim vratima; motor se kupuje zasebno.

Sadržaj pakiranja SUMO SU2010

Samostalni motor s enkoderom, pričvrsni nosač, spojni klin, montažni dijelovi i deblokada čeličnom sajlom u bužiru s upravljačkim elementom. DPRO924, radio, fotoćelije i lančani prijenos nisu automatski dio motora.

Motor NICE SUMO, nosač i isporučeni montažni dijelovi

Montaža pogona

Montažu, električno povezivanje i ispitivanja obavlja stručno osposobljen tehničar. Prije zahvata odspojite mrežno napajanje i pričuvnu bateriju. Vrata moraju biti mehanički sigurna i pravilno uravnotežena, s ispravnim oprugama, vodilicama i graničnicima. Pogon ne može popraviti vrata koja se teško pomiču.

Izravna montaža na osovinu

Pogon NICE SUMO SU2010 montira se izravno na osovinu sekcijskih vrata Ø 25,4 mm. Za osovine Ø 31,75 / 35 / 40 mm služi NICE CRA9. Pričvrsni nosač isporučuje se u pakiranju; sidra za zid odaberite prema podlozi. Promjer otvora u motoru Ø 25,5 mm ne znači da se preporučuje drukčiji promjer osovine.

  1. Skinite poklopac, pripremite uvodnice i tijekom montaže pridržite polugu za deblokadu; osigurajte je u montažnom položaju prema slici.
  2. Navucite motor na osovinu tako da se utori poravnaju. Umetnite spojni klin i osigurajte ga od ispadanja odgovarajućom steznom čahurom.
  3. Pričvrstite nosač vijcima na pogon i usidrite ga u zid tako da pogon ostane paralelan sa zidom.
  4. Otpustite montažni osigurač poluge za deblokadu, vratite je u radni položaj te provjerite poklopac i deblokadu.

Za čeličnu konstrukciju upotrijebite vijke M8 klase 6.8 ili A2-50. Sidrenje u drugu vrstu podloge mora sigurno podnijeti vlačnu silu od 1 000 N; tip sidra određuje instalater prema konstrukciji.

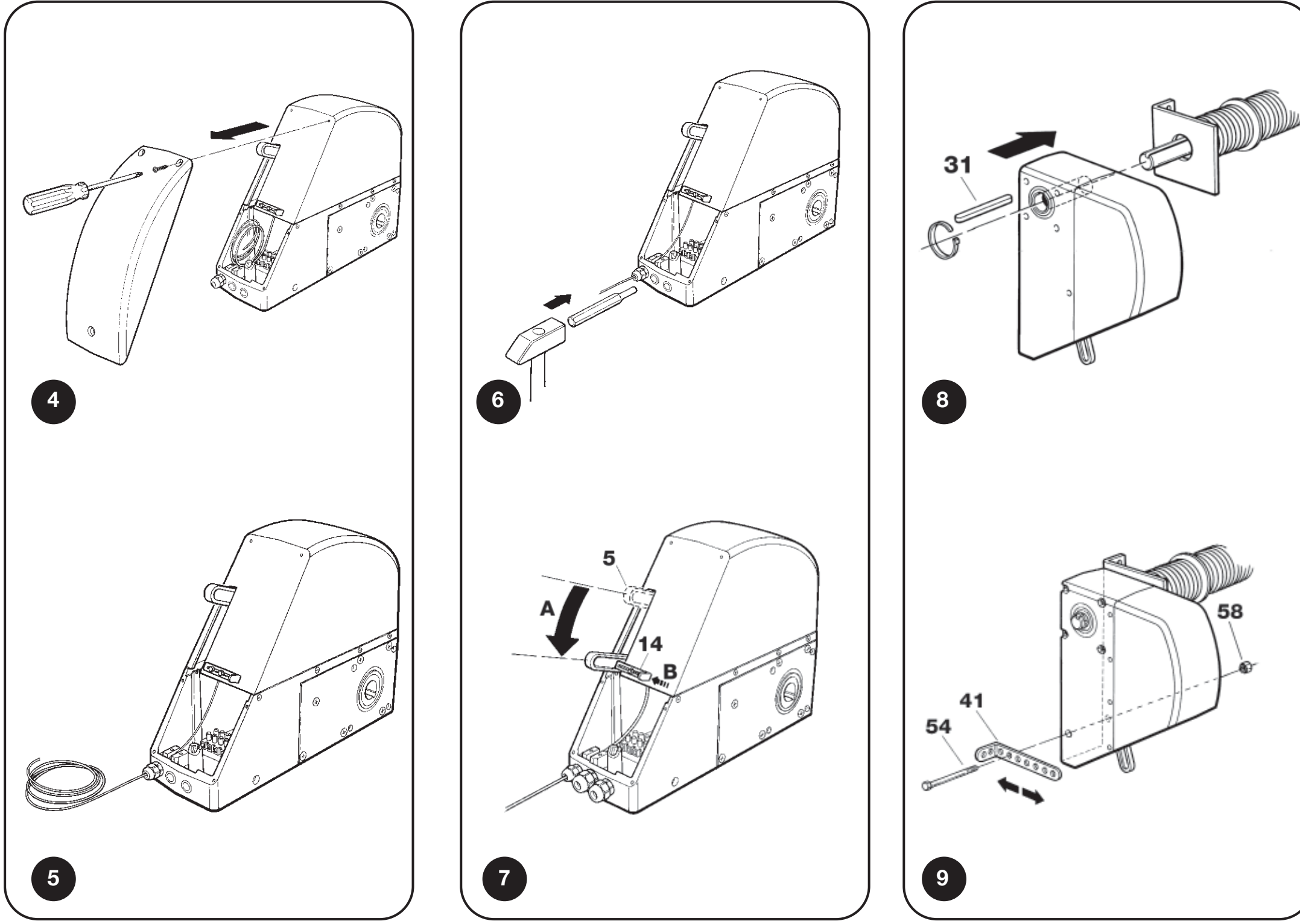

SUMO: uvodnice, montažni položaj poluge za deblokadu, klin i nosač
SUMO: uvodnice, montažni položaj poluge za deblokadu, klin i nosač

Montaža izvan osovine preko lanca

Ako nema dovoljno prostora za izravnu montažu, upotrebljava se osovina s lančanikom s 18 zuba NICE CRA1 u pogonu i lančanik na osovini vrata. Prijenos povezuje lanac 1/2″ × 5/16″ NICE CRA3 (1 m) ili NICE CRA4 (5 m), sa spojnicom NICE CRA2. Za pričvršćivanje pogona izvan osi služe nosači NICE CRA8.

PrijenosKomponente i rezultat
1 : 1NICE CRA1 + NICE CRA7 (18 / 18 zuba). Bez redukcije brzine vrtnje.
1 : 2NICE CRA1 + NICE CRA6 (18 / 36 zuba). Osovina vrata okreće se sporije; potrebno je procijeniti preneseni okretni moment i konstrukciju vrata.

Lančanici moraju biti u istoj ravnini, lanac pravilno zategnut i zaštićen kako se za njega ne bi mogli uhvatiti ruka ili odjeća. Promjena prijenosnog omjera ne mijenja automatski dopuštenu površinu vrata. Dimenzije, uravnoteženost, hod i cijeli sklop procjenjuju se zajedno.

Lanac postavite najmanje 2,4 m iznad poda i izvan dohvata; ako to nije moguće, upotrijebite zaštitni poklopac. Osovina na kojoj je lančanik pri opterećenju od 4 000 N smije imati progib najviše 2 mm.

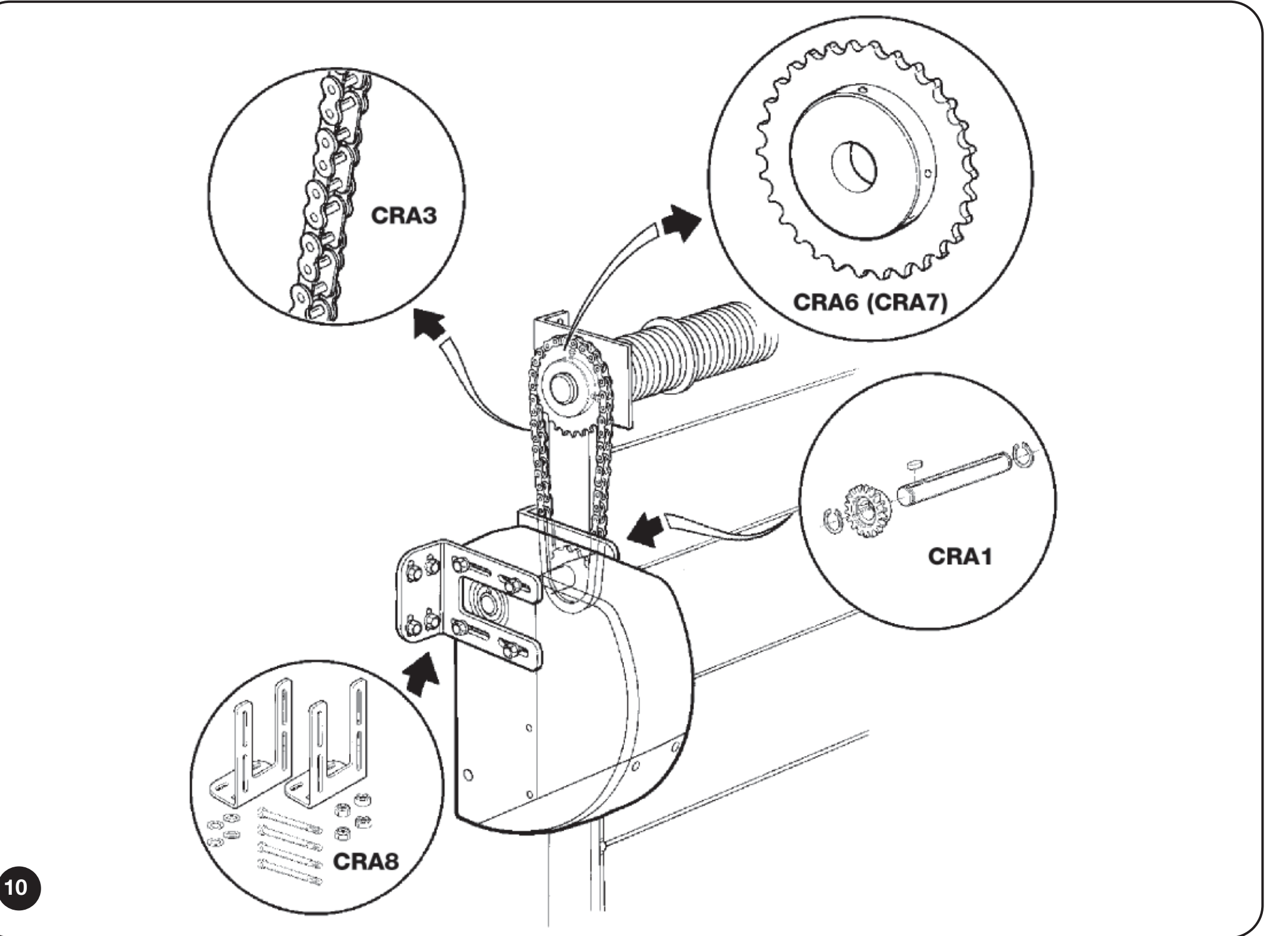

SUMO: okomiti lančani prijenos CRA1, CRA6 ili CRA7 i nosači CRA8
SUMO: okomiti lančani prijenos CRA1, CRA6 ili CRA7 i nosači CRA8

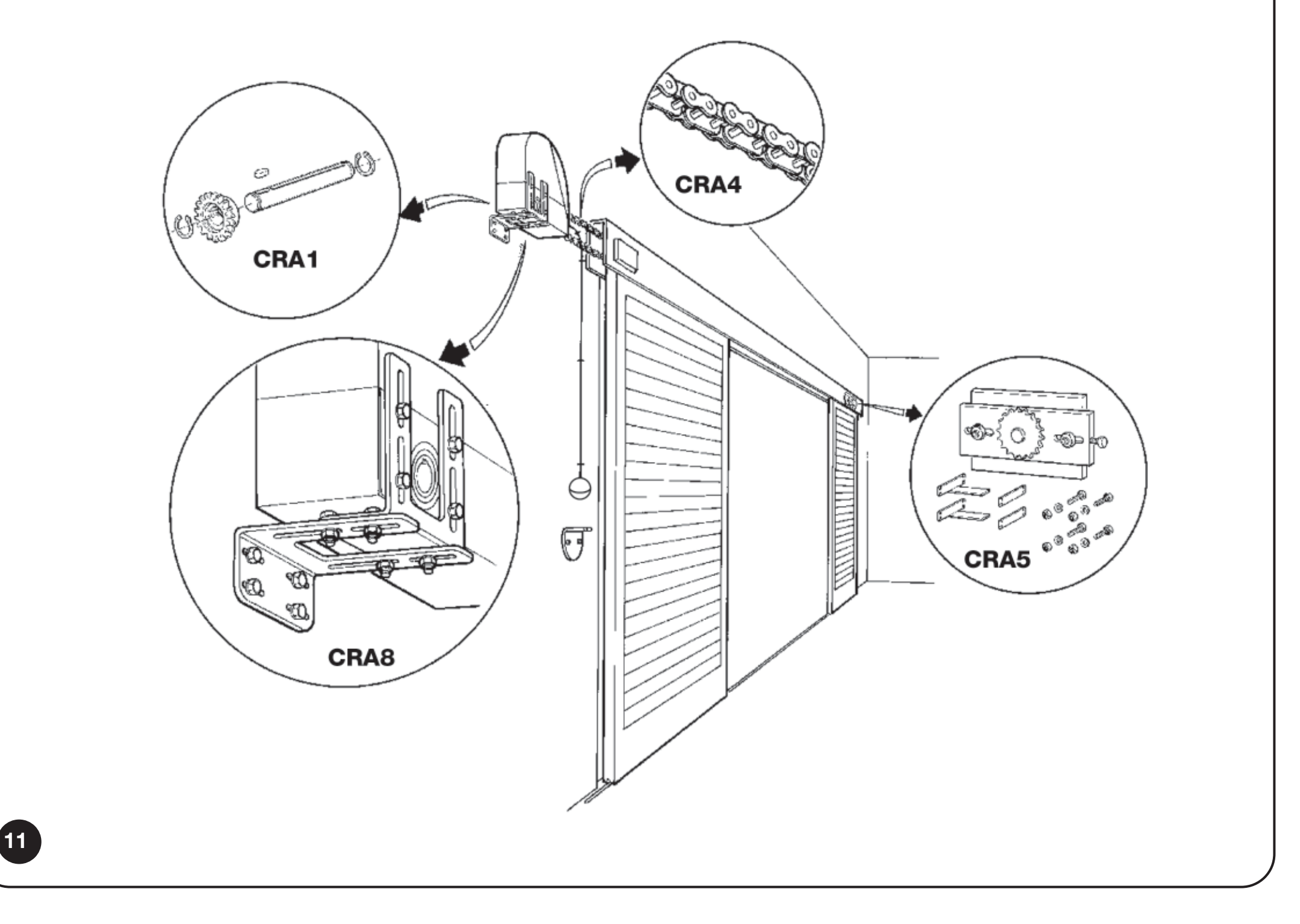

Lančani sustav za viseća klizna vrata

Kod visećih vrata obod čine osovina s lančanikom NICE CRA1, zatezač s povratnim lančanikom NICE CRA5, lanac NICE CRA4 i spojnice NICE CRA2. Krilo se pričvršćuje na gornju ili donju granu, ovisno o smjeru pomicanja. Kod dvaju krila koja se pomiču u suprotnim smjerovima, jedno se postavlja na gornju, a drugo na donju granu.

Riječ je o individualno projektiranom lančanom sklopu. Ograničenje površine sekcijskih vrata ne određuje dopuštenu masu ni duljinu visećeg krila. Instalater mora provjeriti otpor pri pomicanju, prijenos sile, putanju, mehaničke graničnike i zaštitu mjesta uklještenja.

Lančani obod visećih vrata i zatezač NICE CRA5

SUMO: montaža vodoravnog lančanog oboda visećih vrata
SUMO: montaža vodoravnog lančanog oboda visećih vrata

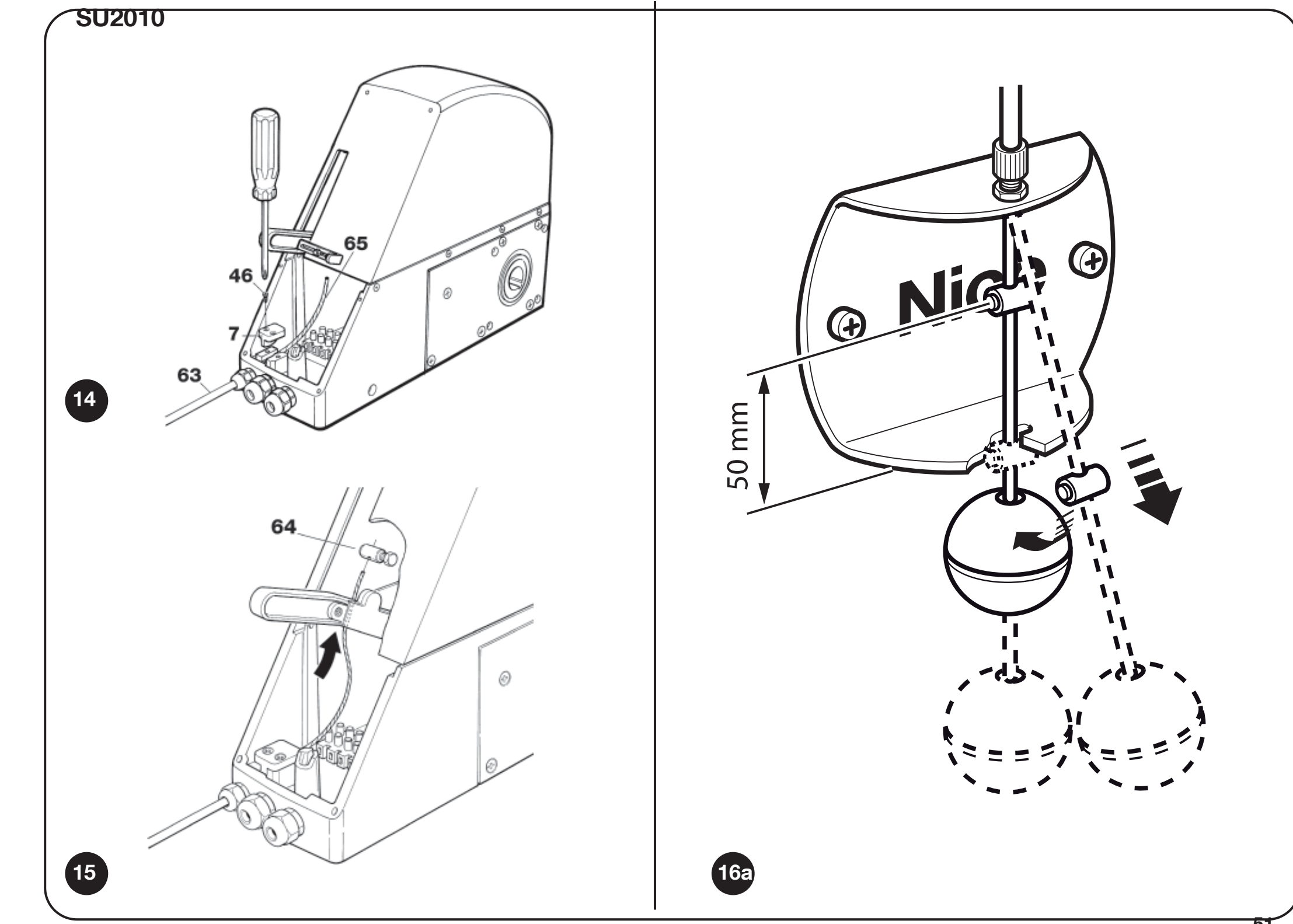

Ručna deblokada SU2010

SU2010 ima čeličnu sajlu u bužiru, izvedenu do upravljačkog elementa uz pod. Bužir položite što ravnije; najveća duljina iznosi 6,5 m. Deblokirajte samo vrata koja miruju i uravnotežena su. Ako je opruga oštećena ili postoji opasnost od pada vrata, nemojte ih deblokirati.

Postavljanje i podešavanje sajle

  1. Dok je napajanje isključeno, skinite poklopac, spustite polugu za deblokadu i osigurajte je montažnim vijkom. Kraj bužira bez završnog nastavka umetnite u uvodnicu PG7.
  2. S druge strane provucite čeličnu sajlu. Pričvrstite bužir držačem. Sajlu umetnite u udaljeniji utor poluge i čvrsto osigurajte njezin kraj stezaljkom; ne smije iskliznuti pri snažnom povlačenju.
  3. Nakon postavljanja motora otpustite montažni osigurač poluge, vratite polugu i zatvorite poklopac. Razvucite bužir uz zid bez oštrih pregiba.
  4. Postavite stezaljku i upravljački element na sajlu. Podesite njihovu visinu prema slici; kad se upravljački element pomakne u položaj 1, prijenos se mora pouzdano deblokirati.

SU2010: pričvršćivanje bužira, stezaljka čelične sajle i upravljački element uz pod
SU2010: pričvršćivanje bužira, stezaljka čelične sajle i upravljački element uz pod

Ručno pomicanje i ponovno zabravljivanje

  1. Pomaknite upravljački element prema dolje u položaj 1 prema slici.
  2. Pomaknite vrata ručno, bez primjene sile.
  3. Vratite mehanizam za deblokadu u zabravljeni položaj i provjerite ponovno zahvaća li prijenos.

Za vanjski pristup, ovisno o izvedbi montaže, dodaju se NICE KA1 i NICE KIO ili NICE KIOMINI. Nisu automatski dio zasebnog pogona.

SU2010 s DPRO924 nakon ručnog pomicanja treba ponovno uspostaviti sinkronizaciju položaja. Ako je upravljačka jedinica ostala uključena tijekom deblokiranja, zabilježit će deblokiranje. Sinkronizacija će se ponovno uspostaviti dolaskom u spremljeni potpuno zatvoreni položaj; do tada se otvara uz držanje naredbe. Nadzirite vrata i nemojte zaobilaziti zaštitne elemente.

Spajanje SU2010 s DPRO924

Prije rada odspojite mrežno napajanje i PS224. Kabel motora i kabel enkodera zasebni su strujni krugovi. DPRO924 upravlja jednim SU2010 na uravnoteženim sekcijskim vratima; postupci u nastavku ne odnose se na vrata s lančanim ovjesom.

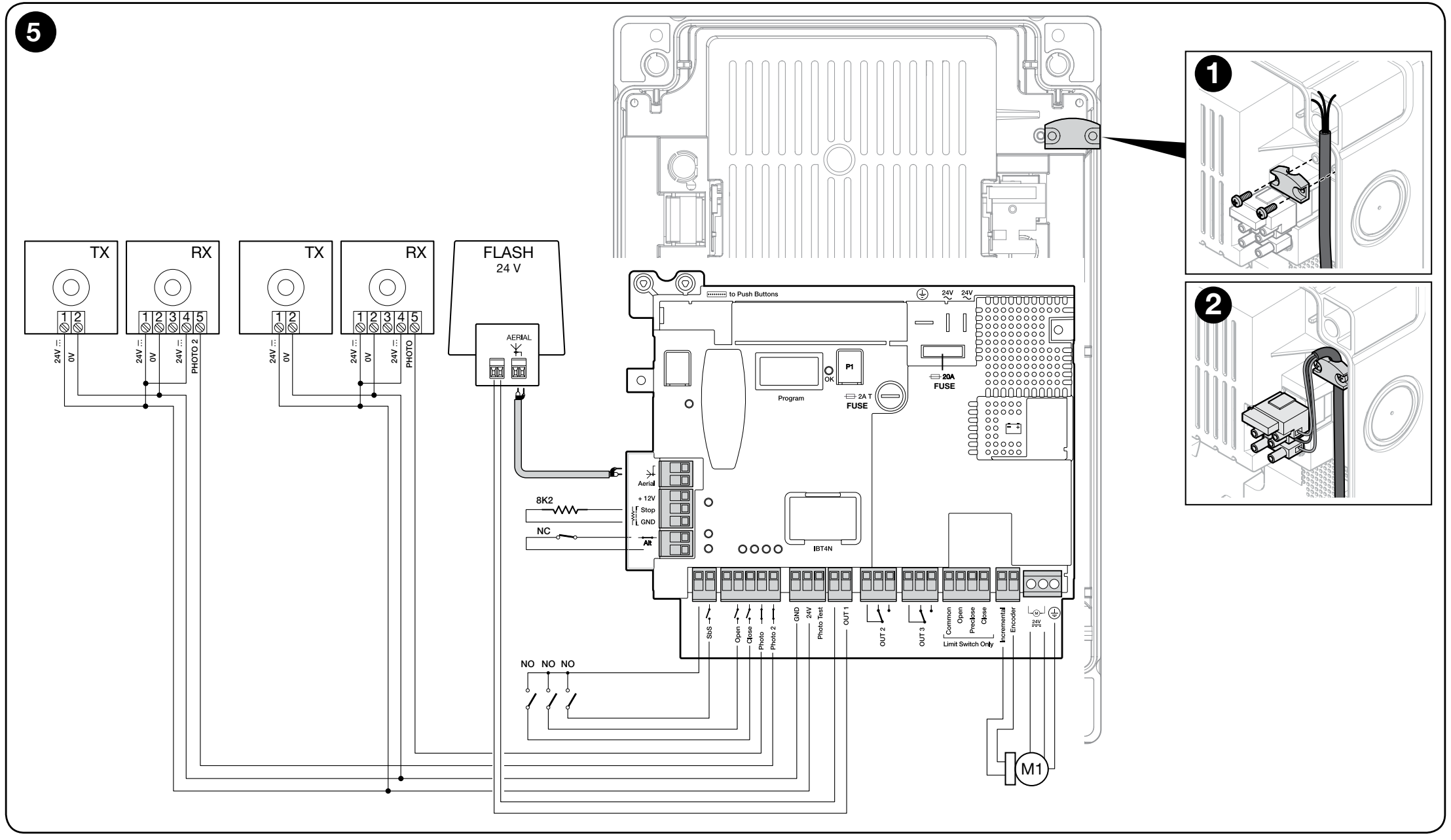

DPRO924: motor, inkrementalni enkoder, naredbe, fotoćelije s relejnim izlazom, signalna svjetiljka i sigurnosni krug
DPRO924: motor, inkrementalni enkoder, naredbe, fotoćelije s relejnim izlazom, signalna svjetiljka i sigurnosni krug

Kabeli i duljine

VodKabel / maksimalno
Mrežno napajanje do DPRO9243 × 1,5 mm² / 30 m. Za dulji vod upotrijebite 3 × 2,5 mm² i zaštitno uzemljenje kod automatike.
Motor3 × 2,5 mm² / 10 m; prema priključnicama motora i zaštitnom spoju.
Inkrementalni enkoder2 × 1 mm² / 10 m; voditi odvojeno od energetskih kabela.
Signalna svjetiljka2 × 0,5 mm² / 20 m.
Fotoćelije4 × 0,5 mm² / 20 m; pojedine grane ovise o odabranoj shemi.
Upravljačka sklopka2 × 0,25 mm² / 20 m ili 4 × 0,5 mm².
AntenaRG58 / najviše 10 m, preporučeno do 5 m.

Priključnice i polaritet dodatne opreme

Priključnica DPRO924Funkcija / spajanje
MOTOR 1 / 2 / 31 i 2 – izlaz 24 V DC za motor; 3 – zaštitno uzemljenje. Znak na izlazu motora mijenja se ovisno o smjeru kretanja. Na motorne priključnice ne spaja se mrežno napajanje od 230 V.
Inkrementalni enkoderDvije signalne žice enkodera; bez polariteta. Nije pomoćno napajanje.
GND (1) / 24 V (2)1 GND = minus (−), 2 24 V = plus (+); 24 V DC −30 % / +50 %, ukupno najviše 200 mA za dodatnu opremu.
Phototest (3)Testirano pozitivno napajanje TX-a: 3 = plus (+), GND 1 = minus (−); 24 V DC, −30 % / +50 %, maks. 200 mA na izlazu Phototest.
Common / COM SBYZajednički pozitivni pol naredbi, 24 V DC. Common za SbS ostaje aktivan; COM SBY za Open/Close/Photo/Photo2 isključuje se tijekom Total Stand-byja. Nije GND.
SbS / Open / CloseBeznaponski NO kontakti: SbS prema Commonu, Open i Close prema COM SBY. Sami kontakti nemaju polaritet.
Photo / Photo2Beznaponski NC kontakt fotoćelije; spajanje zajedničkog pola ovisi o Phototestu ili stanju pripravnosti.
STOP Safety EdgeOtporna rubna zaštita od 8,2 kΩ ili optička OSE rubna zaštita. OSE: +12 V = plus, GND = minus, SIG = signal.
ALTNC sigurnosni krug. Otvoreni kontakt blokira rad.
OUT1 / OUT2 / OUT3OUT1 – signalna svjetiljka 24 V do 25 W s zasebnim treptanjem; OUT2/3 – beznaponski relejni kontakti za otporno opterećenje do 3 A. Nemojte dodjeljivati izmišljene +/− kontakte OUT2/3.
LIGHT na ploči poklopca1 = minus (−), 2 = plus (+), 24 V DC, najviše 5 W; kabel do 2 m. Izlaz nema zaštitu od kratkog spoja.

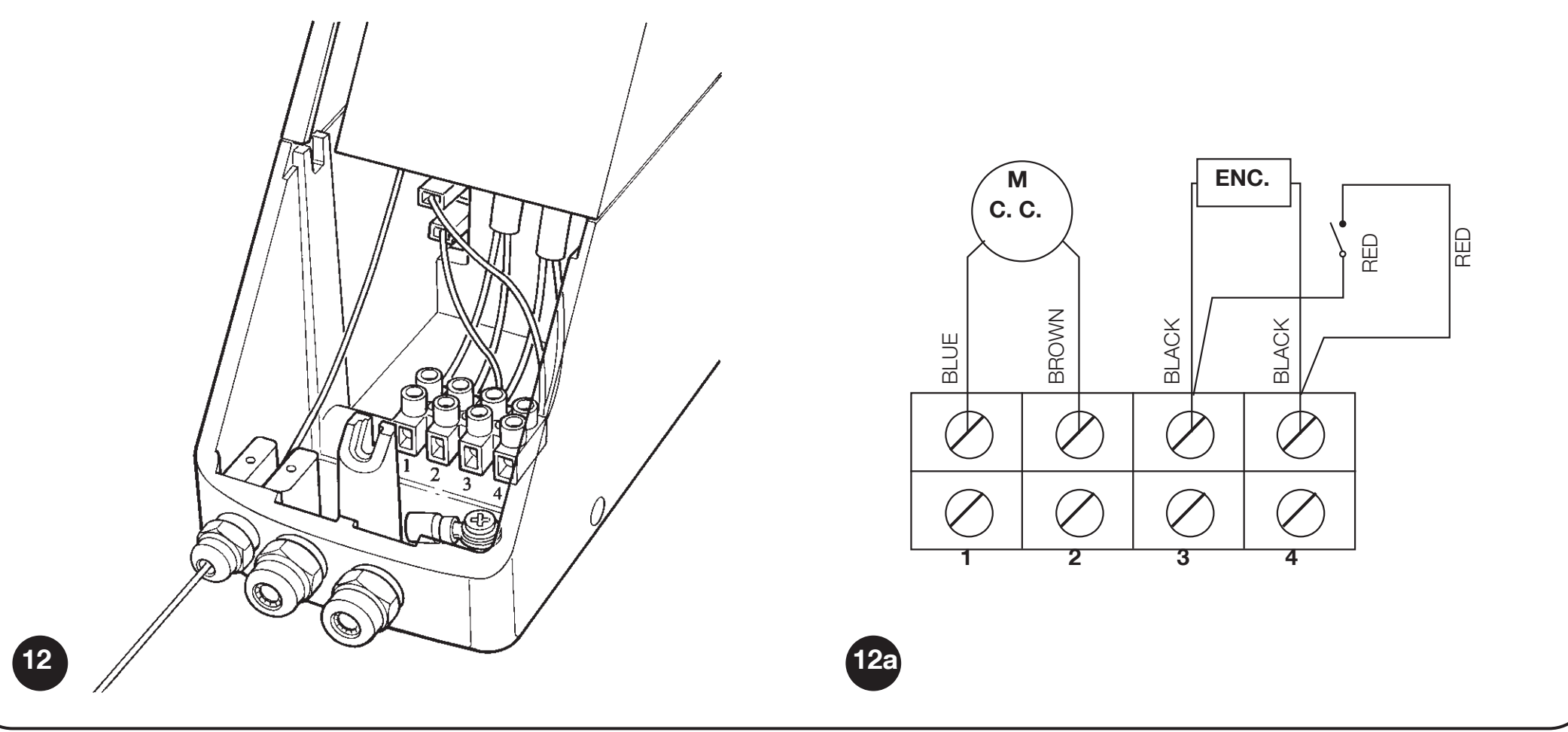

Priključna letvica izravno u SU2010

SU2010: 1/2 su priključci motora, 3/4 priključci enkodera. Spojite 1/2 na motorni izlaz DPRO924, a 3/4 na ulaz Incremental encoder. Oznaka Priključak 3 na motoru nije PE. Prema shemi SU2010, treća žica trožilnog kabela motora na strani motora ostavlja se sigurno izoliranom. Zaštitno uzemljenje mrežnog napajanja DPRO924 i dalje je obvezno.

SUMO SU2010: priključci 1/2 motora i 3/4 enkodera; treća žica kabela motora sigurno je izolirana
SUMO SU2010: priključci 1/2 motora i 3/4 enkodera; treća žica kabela motora sigurno je izolirana

Fotoćelije EPM s Phototestom

DPRO924 upotrebljava NICE EPM s klasičnim relejnim izlazom. Za sigurnosnu funkciju spojite na EPM 4 COM i 5 NC; kontakt 3 NO nije odgovarajući sigurnosni kontakt.

UređajNapajanje i kontakt
TX EPM1 = plus (+), 2 = minus (−). U načinu rada Phototest: TX 1 → Phototest (3) DPRO924, TX 2 → GND (1) DPRO924.
RX EPM1 = plus (+), 2 = minus (−). RX 1 → 24 V (2) DPRO924, RX 2 → GND (1). RX 4 COM → 24 V (2) DPRO924, 5 NC → Photo ili Photo2 ovisno o zaštićenom području. Kontakt 4/5 je beznaponski.
Dva paraSvaki spojiti na odgovarajući ulaz. Ako međusobno ometaju jedan drugoga, promijenite položaj ili upotrijebite odgovarajuće optičke zaklopke. Sinkronizacija EPM-a preko SYNC-a zahtijeva AC napajanje; nemojte je naslijepo upotrebljavati na DC izlazu upravljačke jedinice.

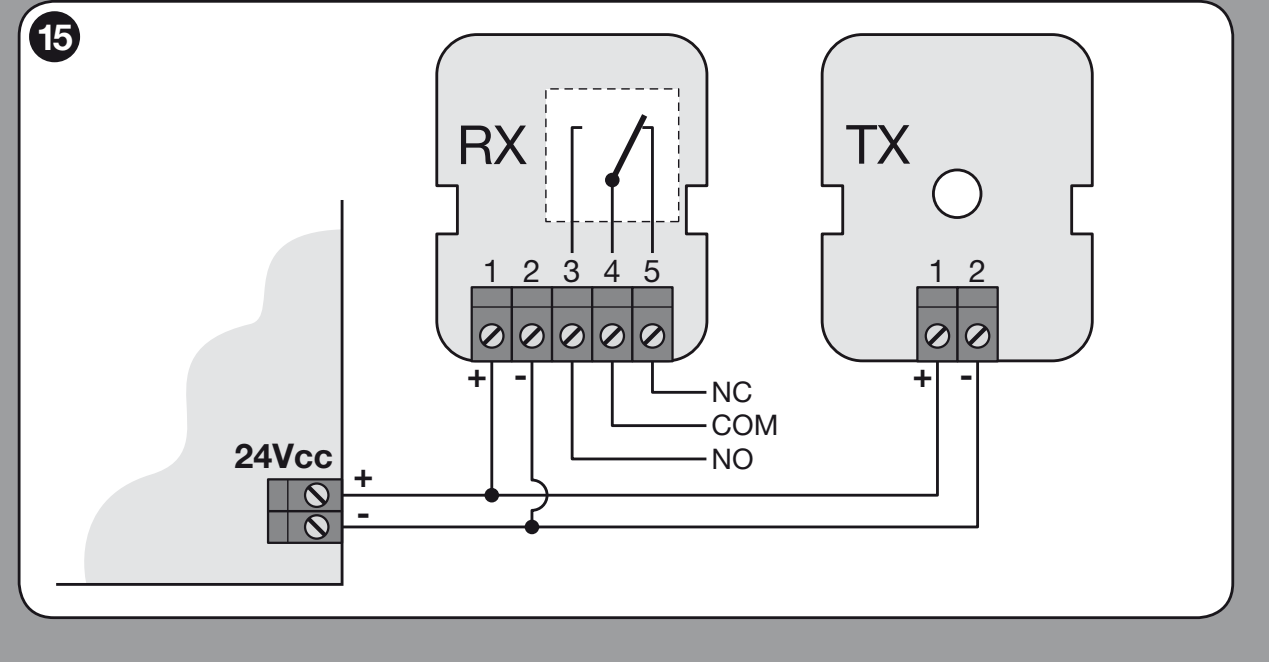

EPM: napajanje TX/RX 1 (+), 2 (−), relejni kontakti 4 COM i 5 NC
EPM: napajanje TX/RX 1 (+), 2 (−), relejni kontakti 4 COM i 5 NC

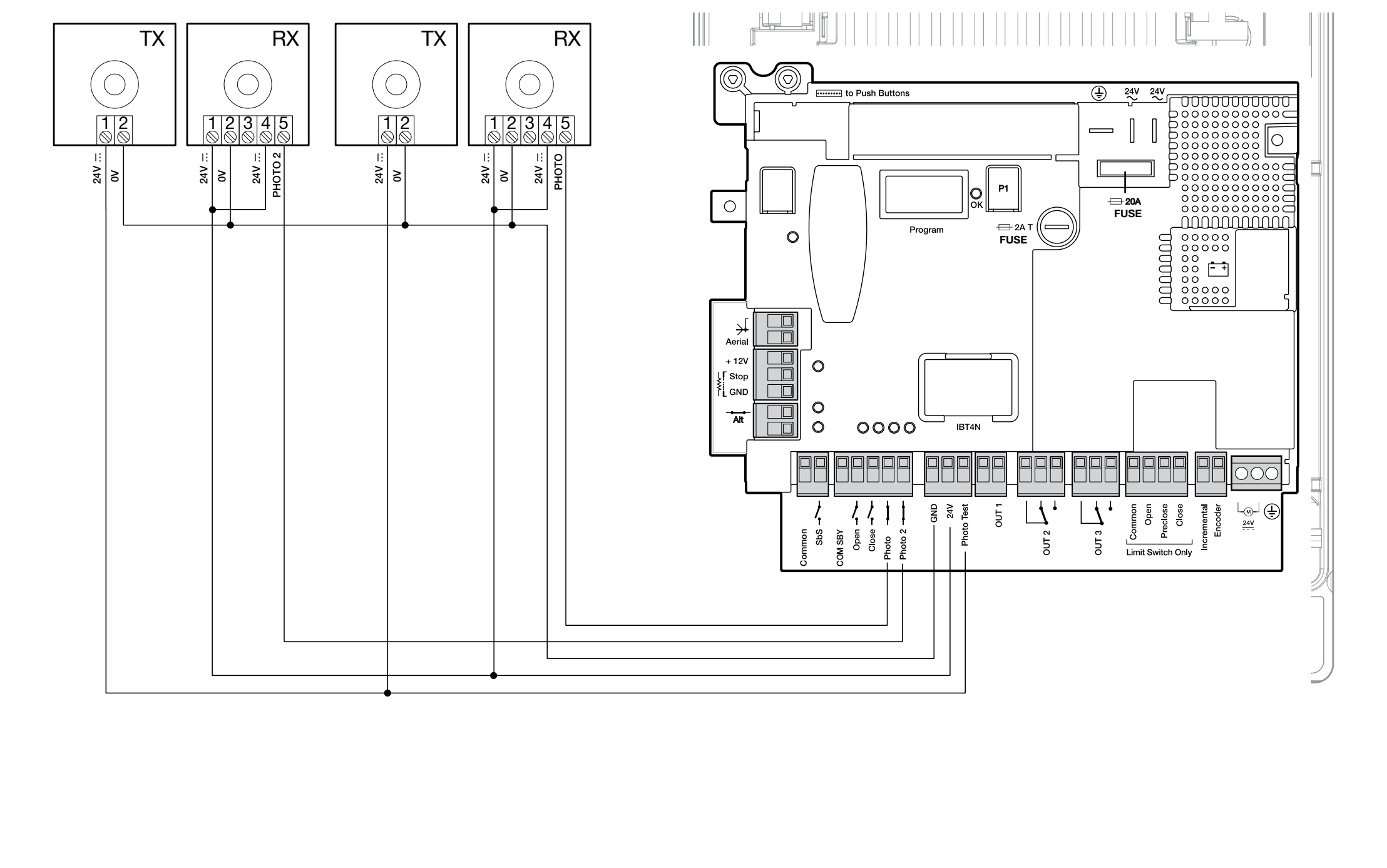

DPRO924: RX na GND/24 V, a TX na GND/Phototest
DPRO924: RX na GND/24 V, a TX na GND/Phototest

Phototest provjerava fotoćelije prije pokretanja. Nakon spajanja naučite sigurnosne uređaje. Neupotrijebljeni Photo ili Photo2 u ovoj se shemi spaja na Phototest; time se ne zamjenjuje potrebna zaštita vrata.

Alternativa: Total Stand-by

Total Stand-by uključuje se putem Oviewa; nakon postavljenog vremena, tvornički 1 min, smanjuje potrošnju isključivanjem dodatne opreme. TX i RX: priključak 1 (+) → COM SBY, 2 (−) → GND; RX 4 COM → COM SBY, 5 NC → Photo ili Photo2. U ovom spoju ne provodi se Phototest. Neupotrijebljeni Photo/Photo2 spaja se na COM SBY. Nemojte kombinirati obje sheme.

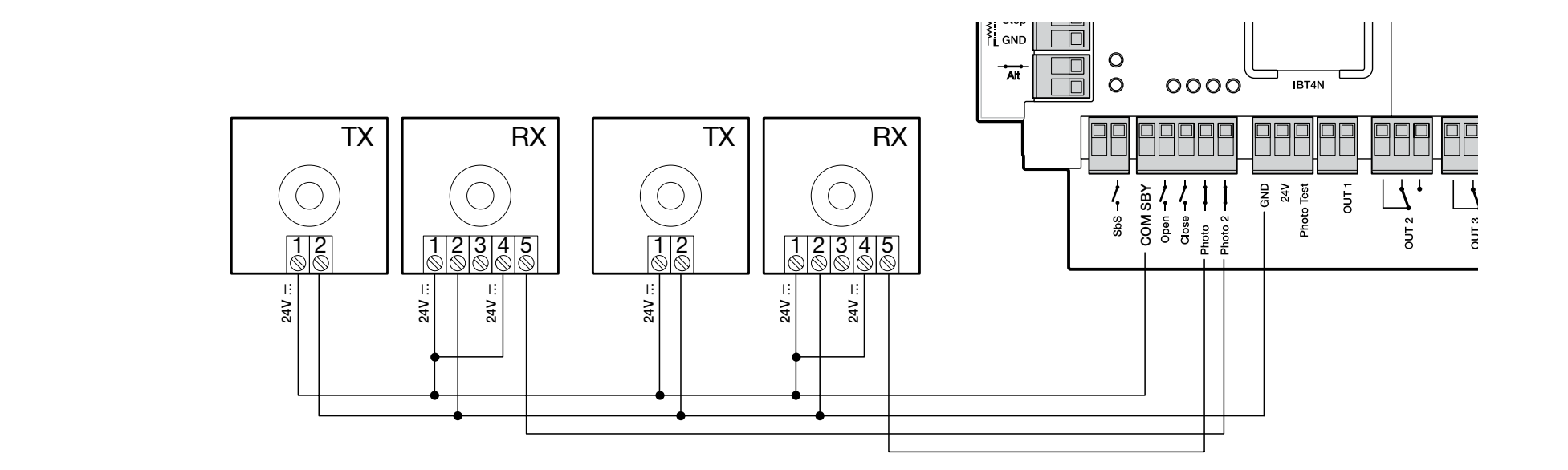

DPRO924: zasebna alternativa napajanja fotoćelija u načinu Total Stand-by
DPRO924: zasebna alternativa napajanja fotoćelija u načinu Total Stand-by

Sigurnosni rub i sigurnosni krug

Otpornički rub od 8,2 kΩ spaja se između SIG i GND, bez polariteta. Optički OSE prema oznakama: smeđa žica na +12 V, zelena na SIG, bijela na GND. Kod drugačijeg sustava boja mjerodavne su oznake proizvođača ruba. NC kontakti u ovom se otporničkom sučelju spajaju serijski s završnim otpornikom od 8,2 kΩ, a NO paralelno s otpornikom; spajanje mora odgovarati sigurnosnom rješenju. Nakon promjene ponovite postupak učenja. Otpornik se ne smije koristiti za isključivanje potrebne zaštite.

Signalna svjetiljka i indikatorska lampica

Za OUT1 predviđen je NICE ELDC s vlastitim treptanjem, 24 V, najviše 25 W. OUT1 nije pomoćni par GND/24 V; raspored polova nemojte zaključivati na temelju drugih priključaka. Na samom paru priključaka za napajanje ELDC-a njegovom shemom nije propisan +/−. Antenu spojite na radio prema njegovu priključku.

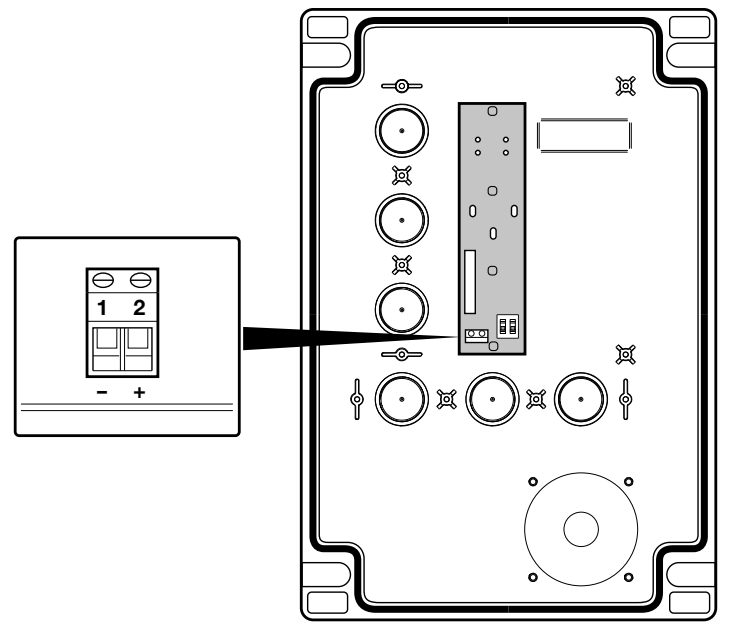

Indikatorska lampica na poklopnoj ploči zasebna je: LIGHT 1 (−), 2 (+), 24 V DC / 5 W. Kad je sigurnosni krug otvoren, gasi se; u normalnom stanju trepće 0,5 s ON / 0,5 s OFF, a u slučaju pogreške prati signalizaciju OK. Kabel smije biti dug najviše 2 m, a izlaz nije zaštićen od kratkog spoja.

DPRO924: LIGHT 1 (−), 2 (+) na tipkovnoj ploči poklopca
DPRO924: LIGHT 1 (−), 2 (+) na tipkovnoj ploči poklopca

Rezervno napajanje i servisno sučelje

NICE PS224 spaja se na predviđeni baterijski priključak DPRO924 tek nakon dovršetka montaže i programiranja. Broj pokreta tijekom nestanka napajanja nije fiksan i ovisi o vratima i bateriji. Oview se spaja preko IBT4N i omogućuje podešavanje sile, osjetljivosti i točaka usporavanja te dijagnostiku. Odaberite dodatnu opremu za DPRO924, a ne za staru A924.

Prvo pokretanje DPRO924 sa sustavom SUMO

Na poklopnoj ploči prekidači koji omogućuju tipke OPEN i CLOSE moraju biti u položaju ON; STOP je uvijek aktivan. Prije učenja vrata bi trebala biti približno 50 cm iznad poda, kako bi se smjer mogao sigurno provjeriti. Zelena lampica OK trepće otprilike jednom u sekundi, a ALT/Photo/Photo2 moraju odgovarati spojevima.

1. Učenje sigurnosnih uređaja

Mora biti priključen barem jedan sigurnosni uređaj. Učenje uređaja i položaja provedite jedno za drugim, bez prekida.

  1. Postavite A1 na ON, a A2/A3/A4 na OFF.
  2. Držite STOP oko 3 s, dok lampica OK ne zasvijetli trajno crveno; zatim otpustite.
  3. Po završetku postavite prekidače na OFF i odmah nastavite učenjem inkrementalnog enkodera.

2. Položaji s inkrementalnim enkoderom

  1. Postavite B2 na OFF, B3 na OFF; A1 na ON, A2/A3/A4 na OFF.
  2. Držite STOP oko 3 s, dok lampica ne zasvijetli trajno crveno, a zatim otpustite.
  3. Tipkom OPEN pomaknite vrata do željenog položaja otvaranja prije mehaničkog graničnika. Potvrdite tipkom STOP i držite 3 s: jedan crveni bljesak.
  4. Tipkom CLOSE pomaknite vrata do potpuno zatvorenog položaja. Potvrdite tipkom STOP i držite 3 s: dva crvena bljeska.
  5. Ako želite vlastito djelomično otvaranje, tipkom OPEN pomaknite vrata do te točke i potvrdite tipkom STOP držeći je 3 s: tri crvena bljeska. Ako ne postavite djelomični položaj, tvornički je postavljeno otvaranje do 1/4 ukupnog hoda; može se promijeniti i putem Oviewa.
  6. Postavite A1 na OFF; A3/A4 odaberite prema načinu rada i potvrdite tipkom P1 držeći je najmanje 2 s.

Ako tipka OPEN zatvara vrata, zaustavite ih, isključite mrežno napajanje i bateriju, zamijenite mjesta žicama motora na izlazima 1/2 i ponovite postupak učenja od početka. Nemojte zamijeniti žice para enkodera radi promjene smjera.

3. Učenje sile

Nakon određivanja položaja provedite puna otvaranja i zatvaranja bez prekida, sve dok jedinica ne završi naizmjenično crveno/zeleno treptanje lampice OK tijekom kretanja. Prekinuti manevar neće se uračunati. Tijekom učenja jedinica koristi maksimalnu silu: prostor mora biti pod nadzorom. Ponovite učenje nakon promjene brzine, točaka usporavanja ili osjetljivosti. Po završetku provedite sigurnosna ispitivanja.

Jedinica najprije izračunava točke usporavanja RA/RB. Ako ih trebate prilagoditi, upotrijebite programator Oview, a zatim ponovite učenje sile i sigurnosna ispitivanja.

Podešavanje načina rada DPRO924

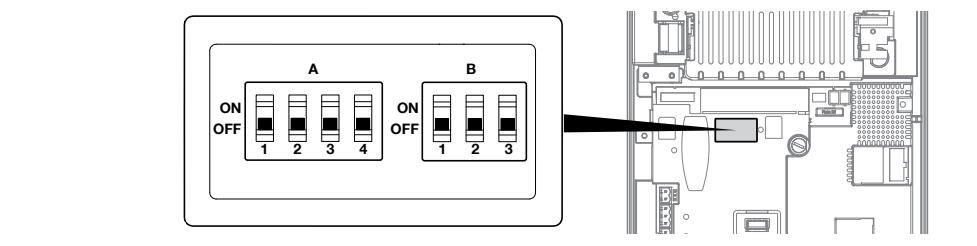

DPRO924: prekidači A1–A4 i B1–B3 na glavnoj ploči
DPRO924: prekidači A1–A4 i B1–B3 na glavnoj ploči

Prekidači A i B nalaze se na glavnoj ploči. Nakon njihove promjene lampica OK može naizmjenično treptati crveno/zeleno, a jedinica može odbijati naredbe: potvrdite ispravnu konfiguraciju tipkom P1, držeći je 2 s, a po potrebi ponovite učenje sigurnosnih uređaja. Ako se te funkcije podešavaju putem Oviewa, odgovarajući DIP prekidači moraju biti na OFF.

Sigurnosna oprema ovisno o načinu rada

Pri upravljanju držanjem naredbe rukovatelj mora imati pogled na vrata, a upravljački element mora biti zaštićen od neovlaštene uporabe. Poluautomatski način rada zahtijeva aktivan sigurnosni rub; automatsko zatvaranje zahtijeva sigurnosni rub i fotoćelije. Instalater procjenjuje konkretnu zaštitu mjesta priklještenja i ispunjavanje sigurnosnih zahtjeva. Samo prebacivanje DIP prekidača ne čini automatizaciju sigurnom.

DIP A – rad

PostavkaZnačenje
A1 OFF, A2 OFF, A3 OFF, A4 OFFPrisutnost rukovatelja: kretanje samo dok se naredba drži.
A1 ON, A3/A4 OFFUčenje sigurnosnih uređaja i položaja. Za SU2010 postavite i A2 na OFF.
A1 OFF, A2 OFF, A3 OFF, A4 ONIndustrijski način rada: poluautomatsko otvaranje, zatvaranje uz držanje naredbe.
A1 OFF, A2 OFF, A3 ON, A4 OFFPoluautomatski rad nakon učenja položaja.
A1 OFF, A2 OFF, A3 ON, A4 ONAutomatsko zatvaranje s pohranjenim vremenom pauze.
A2 ONObrat apsolutnog enkodera; ne koristi se s inkrementalnim enkoderom SU2010.

DIP B – osjetljivost, brzina i motor

PrekidačStanje i značenje
B1 – osjetljivostOFF isključena, ON uključena. ON smanjuje silu intervencije pri nailasku na prepreku; nakon promjene naučite sile i provedite mjerenje.
B2 – promjena brzineOFF uobičajen rad; ON podešavanje brzine, lampica OK brzo trepće narančasto.
B3 – vrsta motoraOFF za SU2010 s enkoderom. ON za motor s elektromehaničkim krajnjim prekidačima.

Automatsko zatvaranje – vrijeme pauze

  1. Nakon učenja položaja postavite A3/A4 na ON, a A1/A2 na OFF.
  2. Držite P1 najmanje 2 s.
  3. Pošaljite OPEN i pričekajte da se potpuno otvori.
  4. Od tog trenutka pričekajte željenu stanku i pošaljite CLOSE. Vrijeme će se pohraniti.

Za promjenu stanke postavite A4 na OFF i potvrdite P1 tijekom 2 s; time se briše prethodno podešena stanka. Zatim postavite A4 na ON, potvrdite P1 tijekom 2 s i ponovite otvaranje, čekanje i zatvaranje.

Brzina kretanja i usporavanja

Odvojeno se podešavaju otvaranje, usporeno otvaranje, zatvaranje i usporeno zatvaranje. Možete upotrijebiti Oview ili tipke na ploči:

  1. Postavite B2 na ON; OK brzo treperi narančasto.
  2. Držite P1 i pošaljite OPEN ili CLOSE, ovisno o smjeru koji mijenjate.
  3. Dok je P1 pritisnut, mijenjate trenutačni dio: OPEN povećava brzinu za 5 % pri svakom pritisku, a CLOSE je smanjuje za 5 %. Zeleno svjetlo OK označava uobičajeni dio, a crveno usporavanje.
  4. Otpustite P1; za sljedeći pokret ponovno ga pritisnite i držite.
  5. Vratite B2 na OFF, dovršite učenje sila i provedite ispitivanja.

Dok držite P1, nadzor struje je isključen. Ovaj zahvat smije obavljati monter uz nadzor vrata; ne služi za ispitivanje sile pri nailasku na prepreku.

Daljinski upravljač i antena

Radijski prijamnik umeće se u utičnicu SM dok su mrežno napajanje i baterija isključeni. Oprema zasebnog pogona razlikuje se od opreme gotovog kompleta: prijamnik i odašiljače odaberite prema stvarno isporučenoj konfiguraciji.

NICE OXIBD podržava jednosmjerne i dvosmjerne upravljače; prikladan jednosmjerni odašiljač je NICE MYGO4. Stariji ugrađeni prijamnik može upotrebljavati drukčije kodiranje. Sama frekvencija od 433,92 MHz nije dovoljna.

U uobičajenom načinu rada 1 izlazi prijamnika su: 1 – sekvencijsko upravljanje, 2 – djelomično otvaranje, 3 – otvaranje, 4 – zatvaranje. Način rada 2 omogućuje pohranu pojedine tipke za odabranu naredbu. Točno uparivanje i brisanje obavljajte prema uputama za konkretni prijamnik OXIBD; tipkama motora ne briše se njegova radijska memorija.

Kod OXIBD-a spojite antenu na priključak prijamnika prema shemi spajanja antene OXIBD. Središnji vodič koaksijalnog kabela spaja se na signal, a oplet na uzemljenje antene. Nije riječ o napajanju +/−.

Kod prijamnika koji podržava prošireni način rada 2, naredba 13 – deblokiranje automatizacije služi za uklanjanje elektroničke blokade. Ne otpušta mehanički prijenos; njega treba ručno deblokirati užetom.

Dijagnostika DPRO924

Nakon uključivanja, dva spora treptaja zelenog svjetla OK označavaju motor s inkrementalnim enkoderom. Jedan spor crveni treptaj potvrđuje naučeni sigurnosni rub od 8,2 kΩ, a dva treptaja označavaju OSE. Brzo zeleno treperenje nakon uključivanja može značiti da memorija nije naučena.

Crveno svjetlo OKUzrok i provjera
2 treptajaFotoćelija: prepreka, optika ili spoj releja.
3 treptajaSila, osjetljivost ili blokirani enkoder: provjerite mehanički otpor i kabel enkodera.
4 treptajaSTOP/ALT ili deblokiranje: osigurajte motor i provjerite sigurnosni krug.
5 treptajaUnutarnji parametri: pritisnite STOP na poklopcu i pričekajte najmanje 30 s. Ako se kvar nastavi, obratite se servisu, po potrebi izvršite resetiranje i novo učenje.
6 treptajaPrekoračeno je ograničenje broja ciklusa po satu. Pričekajte nekoliko minuta da ograničivač dopusti sljedeće kretanje.
7 treptajaUnutarnji električni kvar: zaustavite uređaj, odspojite sve izvore napajanja i zatražite stručnu provjeru ploče/ožičenja.
8 treptajaTrajni ulazni nalog: uklonite zaglavljeni kontakt.
9 treptajaAutomatizacija je elektronički blokirana: upotrijebite naredbu za njezino elektroničko deblokiranje. Ne radi se o ručnom otpuštanju prijenosa.

Dodatna signalizacija svjetla OKRješenje
Crveno svjetlo stalno svijetli + 8 zelenih treptajaNema signala enkodera. Zaustavite uređaj i provjerite zasebni kabel enkodera.
Crveno svjetlo stalno svijetli + 10 zelenih treptajaPrekoračeno je vrijeme kretanja. Zaustavite uređaj, provjerite mehaniku i položaje; vrijeme se podešava putem Oviewa.
Crveno/zeleno naizmjenično treperi u mirovanjuDIP postavka je promijenjena: provjerite konfiguraciju i potvrdite pritiskom na P1 najmanje 2 s.
Crveno/zeleno naizmjenično treperi tijekom kretanjaU tijeku je učenje sila; dovršite pune cikluse.
Brzo narančasto treperenjeB2 je postavljen na ON; dovršite podešavanje brzine i postavite B2 na OFF.

Brisanje memorije DPRO924

Resetiranjem se brišu postavke, položaji i naučeni sigurnosni uređaji. Memorija radijskog prijamnika koji se umeće u utičnicu odvojena je.

  1. Dok vrata miruju, postavite A1/A2/A3/A4 na ON; OK brzo treperi narančasto.
  2. Držite STOP približno 3 s dok OK ne počne stalno svijetliti crveno; zatim otpustite tipku.
  3. Nakon resetiranja OK brzo treperi narančasto. Vratite sve DIP prekidače A na OFF; OK treperi zeleno.
  4. Postavite ispravnu vrstu motora, ponovite učenje sigurnosnih uređaja, položaja i sila te provedite ispitivanja.

Provjera prije predaje vrata

  1. Dok je pogon deblokiran, provjerite glatko kretanje i uravnoteženost. Za ručno ispitivanje potrebna je sila od najviše 225 N. Ta sila nije zakretni moment motora niti dopuštena sila udara.
  2. Nakon blokiranja isprobajte otvaranje, zatvaranje i STOP; vrata se ne smiju zaglavljivati niti udarati nakon pohranjenih krajnjih položaja.
  3. Ispitajte svaki par fotoćelija kod TX-a, kod RX-a i u sredini snopa, primjerice valjkom promjera Ø 5 cm i duljine 30 cm. Provjerite stvarnu reakciju vrata.
  4. Ispitajte sigurnosni rub, sigurnosni krug i deblokiranje u nuždi. Monter mora izmjeriti sile udara odgovarajućim mjernim uređajem; nakon promjene sile ili osjetljivosti treba ponoviti ispitivanje.
  5. Vrata predajte tek nakon uspješnih ispitivanja, uz oznaku, upute za deblokiranje i plan održavanja. Prolazite samo kroz potpuno otvorena vrata koja miruju.

Održavanje pogona i vrata

Prije svakog planiranog pregleda isključite mrežno napajanje i bateriju. Provjerite nosač, sidra, klin, osovinu, mehanizam za deblokiranje, vodilice i uravnoteženost; kod lančanog pogona provjerite i zategnutost, istrošenost i treba li podmazivanje. Pogon upotrebljavajte samo s ispravnim mehaničkim graničnicima i zaštitnim elementima.

Za uobičajenu kućnu uporabu proizvođač preporučuje stručni pregled svakih 6 mjeseci. Monter će interval pregleda cijelog sklopa prilagoditi opterećenju i uvjetima rada vrata; fotoćelije EPM provjeravajte i čistite najmanje svakih 6 mjeseci. Nakon servisa ponovite ispitivanja. Kvarove opruga ili nosivih sajli mora rješavati stručnjak, a ne povećanje sile motora.

Tehnički podaci za SUMO SU2010

ParametarVrijednost
UpravljanjeZa uravnotežena sekcijska vrata, zasebno NICE DPRO924; nije dio SU2010.
Napajanje motora24 V DC; radni raspon 15–36 V DC.
Potrošnja / snaga motora13 A DC / 500 W. To nije struja iz mreže od 230 V.
Okretni moment120 Nm.
Broj okretaja7,5–16 o/min; podešavanje ovisi o upravljanju i sklopu.
Površina sekcijskih vrataNajviše 35 m².
Radni ciklus50 %.
Stupanj zaštite / temperaturaSU2010 IP54; −20 do +50 °C.
Osovina / otvorOsovina Ø 25,4 mm; otvor u motoru Ø 25,5 mm.
Dimenzije / masa350 × 270 × 110 mm / 10,5 kg.
Toplinska klasa izolacije motoraKlasa B.

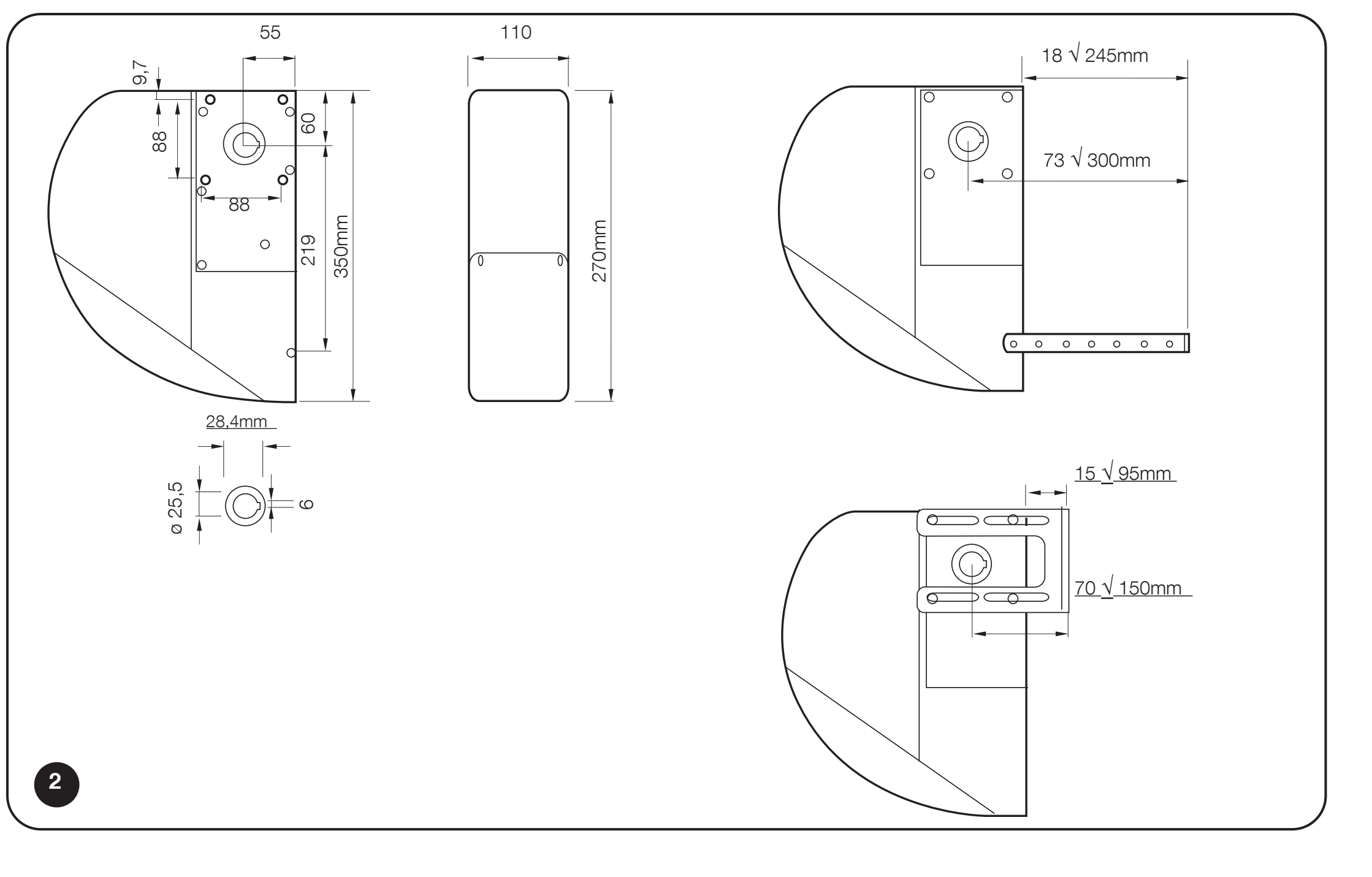

Dimenzije SUMO SU2010, otvor za osovinu i raspon nosača
Dimenzije SUMO SU2010, otvor za osovinu i raspon nosača

Napajanje i ograničenja DPRO924

ParametarVrijednost
Mrežno napajanje230 V AC, 50/60 Hz; klasa I, uzemljenje.
Maksimalna ulazna snaga iz mreže500 W.
Izlaz za dodatnu opremu24 V DC −30 % / +50 %, 200 mA; polaritet i priključne stezaljke.
Rezervno napajanjeNICE PS224.
OsiguračiF2 T2 A; F1 automobilski 20 A. Isti tip i vrijednost nakon uklanjanja uzroka.
KućišteIP55 uz pravilno zatvaranje; 310 × 210 × 125 mm, približno 4 kg.

Prikaz pogona od 360°



Kako mogu naručiti ovu robu?

Odaberite način koji vam najviše odgovara:

  1. naručivanje putem internetske trgovine: gumbom kupi dodajte robu u košaricu internetske trgovine (gumb kupi nalazi se ovdje u tablici varijanti proizvoda).
  2. naručivanje e-poštom: naručite na [email protected]

Pitajte nas što god želite o proizvodu NICE Sumo SU2010 – pogon za sekcijska/ovjesna vrata do 35 m², IP54

Proizvod: NICE Sumo SU2010 – pogon za sekcijska/ovjesna vrata do 35 m², IP54
Ime:
E-pošta:
Telefon:
Poruka:
Ova je stranica zaštićena uslugom Google reCAPTCHA.
