NICE Toona TO4006 - pojedinačni pogon za krilna vrata, za krilo do 3 m/500 kg
| Dostupnost proizvoda: | na pitanje | Proizvod možda nije dostupan, kontaktirajte nas za više informacija. |
|---|
Opis proizvoda NICE Toona TO4006 - pojedinačni pogon za krilna vrata, za krilo do 3 m/500 kg
- Nepovratni
- 230V
- Brzi
- S mikroprekidačem za zaustavljanje pri otvaranju i zatvaranju
Područje primjene

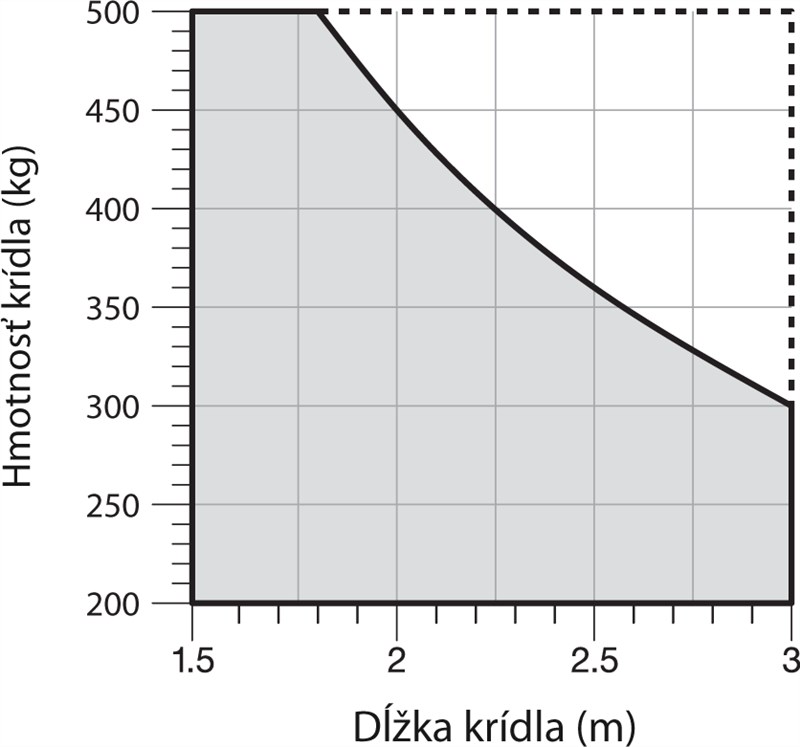

Za krilo vrata do 500 kg i duljine 3 m prema sljedećem grafikonu primjene:
Kompatibilne upravljačke jedinice
Tehničke značajke
| Napajanje | 230V |
|---|---|
| Potrošnja | 1,5A |
| Snaga | 340W |
| Brzina | 0,016m/s |
| Sila | 1800N |
| Ciklusa/sat* | 58 |
| Stupanj zaštite | IP44 |
| Radna temperatura | -20°C do +50°C |
| Dimenzije | 820x115x105mm |
| Masa | 6kg |
* pri optimalnoj instalaciji
I. Montaža stražnjeg nosača za pričvršćivanje
 |
 |
| Nacrt otvaranja prema unutra | Nacrt otvaranja prema van |

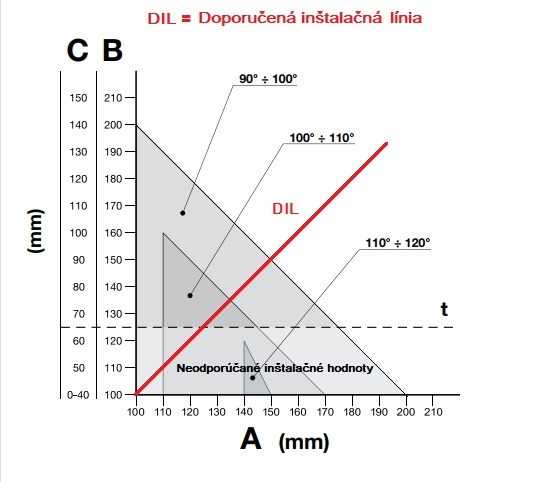

Izračunajte položaj stražnjeg nosača pomoću Grafikona, s kojeg očitavate dimenzije A i B i maksimalni kut otvaranja. Pozor, vrijednosti A i B moraju biti slične (idealno jednake) kako bi se pogon mogao kretati glatko, linearno.
 |
 |
| Grafikon izračuna | Primjer očitavanja vrijednosti s grafikona |
Postupak izračuna:
- Izmjerite udaljenost C s nacrta
- Na grafikonu povucite vodoravnu crtu koja presijeca izmjerenu vrijednost C
- Presijecanjem te crte s DIL (Preporučenom instalacijskom linijom) saznat ćete maksimalni kut otvaranja
- Ako je sjecište ispod razine t, morat ćete prilagoditi vrijednosti kako biste pomaknuli sjecište iznad te razine
- Ako je sjecište iznad razine t, sve je u redu, ali ako je određeni maksimalni kut otvaranja nezadovoljavajući, bit će potrebno prilagoditi vrijednost A i, ako je potrebno, vrijednost B, kako bi bile slične (idealno jednake)
Prije pričvršćivanja nosača na stup ili zid potrebno ga je skratiti na željenu duljinu, koja odgovara dimenzijama A i B te zavariti na montažnu ploču.
 |
 |
| 1. Odrežite nosač na željenu duljinu | 2. Zavarite skraćeni nosač na montažnu ploču |
U isporučenom pakiranju nalazi se nosač duljine 150 mm, stoga preporučujemo da za posebne situacije, ako vam je potreban dulji nosač ili želite da se vrata otvaraju prema van, dodatno naručite produženi nosač NICE PLA6.
|
Prije pričvršćivanja stražnjeg nosača provjerite dolazi li prednji nosač na čvrsti dio krila vrata jer postoji visinska razlika između prednjeg i stražnjeg nosača, kao što je prikazano na slici.
Razlika F=44mm. |
 |
Ako sve odgovara, pričvrstite stražnji nosač na stup ili zid pomoću vijaka, tipli i podložnih pločica.
II. Montaža prednjeg nosača za pričvršćivanje
Prednji nosač mora se postaviti na krilo na udaljenosti koja odgovara vrijednostima D i E, koje očitavate iz tablice (vrijednost D je fiksna i iznosi 730 mm):
| A | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | 630 | 620 | 610 | 600 | 590 | 580 | 570 | 560 | 550 | 540 | 530 | 530 |
U isporučenom pakiranju nalazi se konzola za zavarivanje; ako želite konzolu za pričvršćivanje vijcima, preporučujemo naručiti alternativnu Ako želite konzolu za pričvršćivanje vijcima, preporučujemo naručiti alternativnu konzolu za pričvršćivanje vijcima NICE PLA8.
- Izračunajte iz tablice vrijednost E
- Izračunajte visinu prema slici visina konzola (prikaži sliku)
- Pričvrstite konzolu na krilo (ako konzolu zavarujete, preporučujemo da je zasad samo učvrstite točkastim varom)
III. Montaža pogona vrata na stražnju konzolu
 |
|
IV. Montaža pogona vrata na prednju konzolu
 |
|
V. Podešavanje mehaničkog graničnika hoda
Ako se koristi unutarnji mehanički graničnik hoda, na koji pogon nailazi pri otvaranju, nije potrebno koristiti vanjske graničnike na tlu. Podešavanje se izvodi na sljedeći način:
 |
|
