NICE Toona TO4605 – samostalni pogon za krilne kapije do 3 m/500 kg po krilu
| Dostupnost proizvoda: | na pitanje | Proizvod možda nije dostupan, kontaktirajte nas za više informacija. |
|---|
na pitanje
317,01 € s PDV-om
| Težina |
|---|
| 6,00 kg |
Opis proizvoda NICE Toona TO4605 – samostalni pogon za krilne kapije do 3 m/500 kg po krilu
- Povratni
- 230V
- Brzi
- S mikroprekidačem za zaustavljanje pri otvaranju
Područje primjene
Za krilo vrata mase do 500kg i duljine 3m, prema sljedećem dijagramu primjene:
Kompatibilne upravljačke jedinice
Tehničke značajke
| Napajanje | 230V |
|---|---|
| Potrošnja | 1,3A |
| Snaga | 300W |
| Brzina | 0,016m/s |
| Sila | 1800N |
| Ciklusa/sat* | 50 |
| Stupanj zaštite | IP44 |
| Radna temperatura | -20°C do +50°C |
| Dimenzije | 820x115x105mm |
| Masa | 6kg |
* pri optimalnoj instalaciji
I. Montaža stražnjeg nosača
 |
 |
| Crtež otvaranja prema unutra | Crtež otvaranja prema van |
Izračunajte položaj stražnjeg nosača pomoću Dijagrama, iz kojeg očitajte dimenzije A i B i maksimalni kut otvaranja. Imajte na umu da vrijednosti A i B moraju biti slične (idealno jednake) kako bi se pogon mogao glatko kretati linearno.
 |
 |

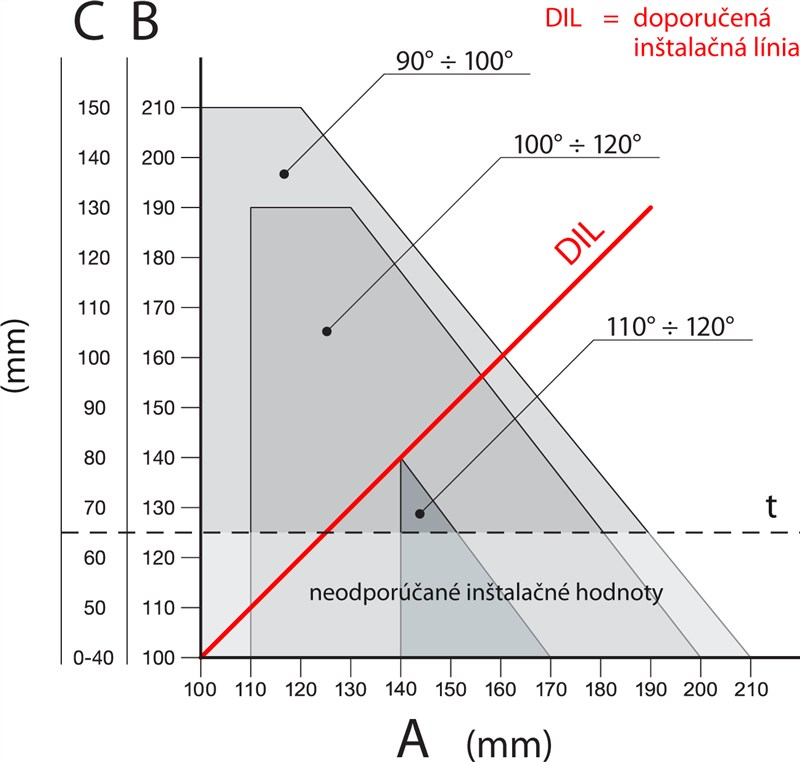

| Dijagram za izračun | Primjer očitavanja vrijednosti s dijagrama |
Postupak izračuna:
- Izmjerite udaljenost C s crteža
- Na dijagramu povucite vodoravnu crtu koja presijeca izmjerenu vrijednost C
- Presjekom te crte s DIL (Preporučena instalacijska linija) saznat ćete maksimalni kut otvaranja
- Ako je presjek ispod razine t, morat ćete prilagoditi vrijednosti kako biste pomaknuli presjek iznad te razine
- Ako je presjek iznad razine t, sve je u redu, no ako je određeni maksimalni kut otvaranja neodgovarajući, potrebno je prilagoditi vrijednost A i po potrebi vrijednost B, kako bi bile slične (idealno jednake)
Prije pričvršćivanja nosača na stup ili zid potrebno ga je skratiti na željenu duljinu koja odgovara dimenzijama A i B te zavariti na montažnu ploču.
 |
 |
| 1. Odrežite nosač na željenu duljinu | 2. Zavarite skraćeni nosač na montažnu ploču |
U isporučenom pakiranju nalazi se nosač duljine 150 mm, stoga, ako vam je potreban dulji nosač za posebne situacije ili ako vrata želite otvarati prema van, preporučujemo da dodatno naručite produženi nosač NICE PLA6.
|
Prije pričvršćivanja stražnjeg nosača provjerite dolazi li prednji nosač na čvrsti dio krila vrata jer postoji visinska razlika između prednjeg i stražnjeg nosača, kao što je prikazano na slici.
Razlika F=44mm. |
 |
Ako je sve u redu, pričvrstite stražnji nosač na stup ili zid vijcima, tiplama i podloškama.
II. Montaža prednjeg nosača
Prednji nosač mora se postaviti na krilo na udaljenosti u skladu s vrijednostima D i E, koje ćete očitati iz tablice (vrijednost D je fiksna i iznosi 730 mm):
| A | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | 630 | 620 | 610 | 600 | 590 | 580 | 570 | 560 | 550 | 540 | 530 | 530 |
U isporučenom pakiranju nalazi se konzola za zavarivanje. Ako želite konzolu za vijčano pričvršćivanje, preporučujemo da naručite alternativnu konzolu za vijčano pričvršćivanje NICE PLA8.
- Izračunajte iz tablice vrijednost E
- Izračunajte visinu prema slici visine konzola (prikaži sliku)
- Pričvrstite konzolu na krilo (ako je zavarujete, preporučujemo da je zasad samo punktirate)
III. Montaža pogona vrata na stražnju konzolu
 |
|
IV. Montaža pogona vrata na prednju konzolu
 |
|
V. Podešavanje mehaničkog graničnika hoda
Ako se koristi unutarnji mehanički graničnik hoda, na koji pogon nalegne pri otvaranju, vanjski graničnici za ugradnju u tlo nisu potrebni. Podešavanje se izvodi na sljedeći način:
 |
|
