NICE Toona TO5016 – pojedinačni pogon za krilne kapije do 5 m/500 kg po krilu
| Dostupnost proizvoda: | na pitanje | Proizvod možda nije dostupan, kontaktirajte nas za više informacija. |
|---|
na pitanje
344,70 € s PDV-om
| Težina |
|---|
| 7,00 kg |
Opis proizvoda NICE Toona TO5016 – pojedinačni pogon za krilne kapije do 5 m/500 kg po krilu
- Nepovratni
- 230V
- Spori
- S mikroprekidačem za zaustavljanje pri otvaranju i zatvaranju
Područje primjene

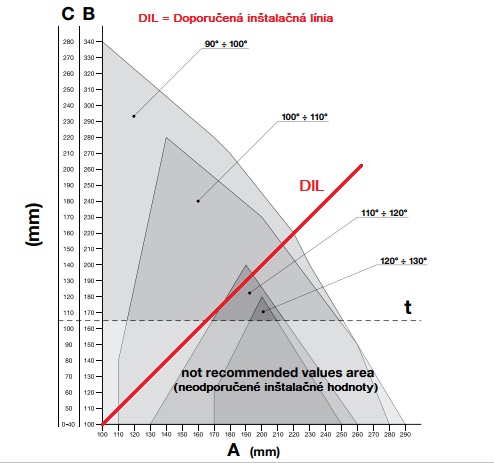

Za krilo vrata težine do 500kg i duljine do 5m prema sljedećem grafikonu primjene:
Kompatibilne upravljačke jedinice
Tehničke značajke
| Napajanje | 230V |
|---|---|
| Potrošnja struje | 1,5A |
| Snaga | 340W |
| Brzina | 0,013m/s |
| Sila | 1800N |
| Ciklusa/sat* | 54 |
| Stupanj zaštite | IP44 |
| Radna temperatura | -20°C do +50°C |
| Dimenzije | 965x115x105mm |
| Težina | 7kg |
* uz optimalnu ugradnju
I. Montaža stražnjeg nosača
 |
 |
| Prikaz otvaranja prema unutra | Prikaz otvaranja prema van |
Izračunajte položaj stražnjeg nosača pomoću Grafikona, s kojeg možete očitati dimenzije A i B te maksimalni kut otvaranja. Napomena: vrijednosti A i B moraju biti slične (idealno jednake) kako bi se pogon mogao glatko kretati linearno.
 |
 |
| Grafikon za izračun | Primjer očitavanja vrijednosti s grafikona |
Postupak izračuna:
- Izmjerite udaljenost C na crtežu
- Na grafikonu povucite vodoravnu crtu koja siječe izmjerenu vrijednost C
- Presijecanjem te crte s DIL (Preporučena instalacijska linija) utvrdit ćete maksimalni kut otvaranja
- Ako je sjecište ispod razine t, morat ćete prilagoditi vrijednosti tako da se sjecište pomakne iznad te razine
- Ako je sjecište iznad razine t, sve je u redu, no ako je utvrđeni maksimalni kut otvaranja neodgovarajući, potrebno je prilagoditi vrijednost A i po potrebi vrijednost B, kako bi bile slične (idealno jednake)
Prije pričvršćivanja nosača na stup ili zid potrebno ga je skratiti na željenu duljinu koja odgovara dimenzijama A i B te zavariti na montažnu ploču.
 |
 |
| 1. Odrežite nosač na željenu duljinu | 2. Zavarite skraćeni nosač na montažnu ploču |
U isporučenom pakiranju nalazi se nosač duljine 150 mm, stoga preporučujemo da naručite produženi nosač NICE PLA6.
|
Prije pričvršćivanja stražnjeg nosača provjerite dolazi li prednji nosač na čvrsti dio krila vrata jer postoji visinska razlika između prednjeg i stražnjeg nosača, kao što je prikazano na slici.
Razlika F=44mm. |
 |
Ako sve odgovara, pričvrstite stražnji nosač na stup ili zid pomoću vijaka, tipli i podložnih pločica.
II. Montaža prednjeg nosača
Prednji nosač mora se postaviti na krilo na udaljenosti u skladu s vrijednostima D i E, koje možete očitati s Tablice (vrijednost D je fiksna i iznosi 880 mm):
| A | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 | 220 | 230 | 240 | 250 | 260 | 270 | 280 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | 780 | 770 | 760 | 750 | 740 | 730 | 720 | 710 | 700 | 690 | 680 | 670 | 660 | 650 | 640 | 630 | 620 | 610 | 600 |
U isporučenom pakiranju nalazi se nosač za zavarivanje; ako želite nosač za vijčanu montažu, preporučujemo naručiti alternativni nosač za vijčanu montažu NICE PLA8.
- Izračunajte iz tablice vrijednost E
- Izračunajte visinu prema slici visina nosača (prikaži sliku)
- Pričvrstite nosač na krilo (ako nosač zavarujete, preporučujemo da ga zasad samo prihvatite zavarom)
III. Montaža pogona vrata na stražnji nosač
 |
|
IV. Montaža pogona vrata na prednji nosač
 |
|
V. Podešavanje mehaničkog graničnika hoda
Ako se koristi unutarnji mehanički graničnik hoda, na koji pogon naliježe pri otvaranju, vanjski podni graničnici nisu potrebni. Podešavanje se provodi na sljedeći način:
 |
|
