NICE Toona TO5605 – samostalni pogon za krilne vrata do 5 m/500 kg


Dostupnost proizvoda: na pitanje

Proizvod možda nije dostupan, kontaktirajte nas za više informacija.

NICE Toona TO5605 – samostalni pogon za krilne vrata do 5 m/500 kg NICE Toona TO5605 – samostalni pogon za krilne vrata do 5 m/500 kg
NICE-TO5605
na pitanje
273,42 € bez PDV-a
341,78 € s PDV-om

 kom
Težina
7,00 kg

Opis proizvoda NICE Toona TO5605 – samostalni pogon za krilne vrata do 5 m/500 kg

  • Povratni
  • 230V
  • Brzi
  • S mikroprekidačem za zaustavljanje pri otvaranju

Područje primjene

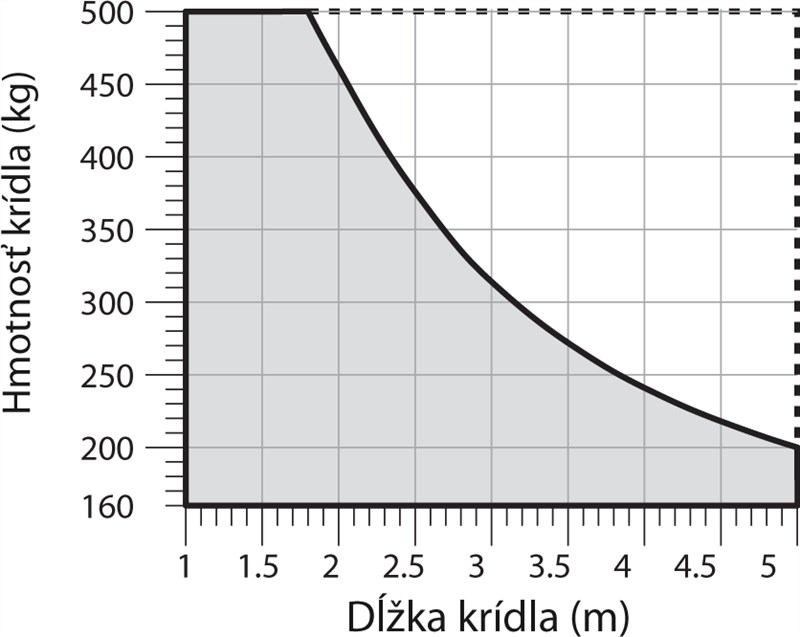

Za krilo vrata mase do 500 kg i duljine 5 m, prema sljedećem grafikonu primjene:

Ograničenja primjene pogona NICE Toona 5

Kompatibilne upravljačke jedinice

Tehničke značajke

Napajanje 230V
Potrošnja struje 1,3A
Snaga 300W
Brzina 0,016m/s
Sila 1800N
Ciklusa/sat* 50
Stupanj zaštite IP44
Radna temperatura -20°C do +50°C
Dimenzije 965x115x105mm
Masa 7kg

* pri optimalnoj ugradnji

I. Montaža stražnjeg nosača

Prikaz otvaranja pogona NICE Toona prema unutra Prikaz otvaranja pogona NICE Toona prema van
Prikaz otvaranja prema unutra Prikaz otvaranja prema van

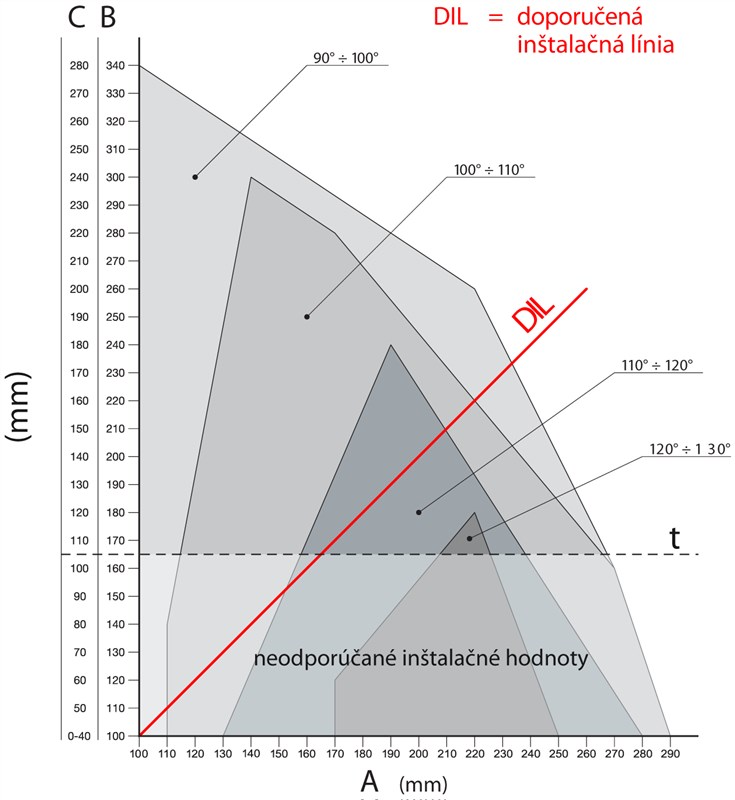

Izračunajte položaj stražnjeg nosača pomoću Grafikona, s kojeg očitajte dimenzije A i B te maksimalni kut otvaranja. Imajte na umu da vrijednosti A i B moraju biti slične (idealno jednake) kako bi se pogon mogao glatko kretati linearno.

Grafikon ugradnje pogona NICE Toona TO5605 Ilustrativni primjer izračuna dimenzija za montažu pogona NICE Toona
Grafikon izračuna Primjer očitavanja vrijednosti s grafikona



Postupak izračuna:

  1. Izmjerite udaljenost C s Prikaza
  2. Na grafikonu povucite vodoravnu crtu koja prolazi kroz izmjerenu vrijednost C
  3. Presijecanjem te crte s DIL (Preporučena instalacijska linija) saznat ćete maksimalni kut otvaranja
  4. Ako je sjecište ispod razine t, morat ćete prilagoditi vrijednosti tako da sjecište pomaknete iznad te razine
  5. Ako je sjecište iznad razine t, sve je u redu, no ako je zadani maksimalni kut otvaranja neodgovarajući, potrebno je prilagoditi vrijednost A i po potrebi vrijednost B, kako bi bile slične (idealno jednake)

Prije pričvršćivanja nosača na stup ili zid potrebno ga je skratiti na željenu duljinu, koja odgovara dimenzijama A i B te ga zavariti na montažnu ploču.

Odrežite nosač na željenu duljinu Zavarite skraćeni nosač na montažnu ploču
1. Odrežite nosač na željenu duljinu 2. Zavarite skraćeni nosač na montažnu ploču



U isporučenom pakiranju nalazi se nosač duljine 150 mm. Stoga, ako vam je za posebne situacije potreban dulji nosač ili ako želite otvarati vrata prema van, preporučujemo da dodatno naručite Stoga, ako vam je za posebne situacije potreban dulji nosač ili ako želite otvarati vrata prema van, preporučujemo da dodatno naručite produženi nosač NICE PLA6.

Prije pričvršćivanja stražnjeg nosača provjerite nalazi li se prednji nosač na čvrstom dijelu krila vrata jer postoji visinska razlika između prednjeg i stražnjeg nosača, kao što je prikazano na slici.



Razlika F=44mm.

 Visinska razlika između prednjeg i stražnjeg nosača

Ako je sve u redu, pričvrstite stražnji nosač na stup ili zid pomoću vijaka, tipli i podložnih pločica.

II. Montaža prednjeg nosača

Prednji nosač mora biti postavljen na krilo na udaljenosti koja odgovara vrijednostima D i E, koje možete očitati iz Tablice (vrijednost D je fiksna i iznosi 880 mm):

A 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280
E 780 770 760 750 740 730 720 710 700 690 680 670 660 650 640 630 620 610 600



U isporučenom pakiranju nalazi se konzola za zavarivanje. Ako želite konzolu za pričvršćivanje vijcima, preporučujemo naručiti alternativnu konzolu za pričvršćivanje vijcima NICE PLA8.

  1. Izračunajte iz tablice vrijednost E
  2. Izračunajte visinu prema slici visina konzola (prikaži sliku)
  3. Pričvrstite konzolu na krilo (ako zavarujete konzolu, preporučujemo da je zasad samo točkasto prihvatite)

III. Montaža pogona vrata na stražnju konzolu

Montaža pogona NICE Toona na stražnju konzolu
  1. Pričvrstite motor na konzolu kao na slici, pomoću isporučenog zatika stražnje konzole, podloške i matice.
  2. Zategnite maticu do kraja, a zatim je otpustite za 1/10 okretaja kako bi se pogon vrata mogao okretati



IV. Montaža pogona vrata na prednju konzolu

Montaža pogona NICE Toona na prednju konzolu
  1. Pričvrstite pogon na konzolu kao na slici, pomoću isporučenog zatika i podloške.
  2. Zategnite zatik do kraja



V. Podešavanje mehaničkog graničnika kretanja

Ako se upotrebljava unutarnji mehanički graničnik kretanja, na koji pogon nailazi pri otvaranju, vanjski graničnici na tlu nisu potrebni. Podešavanje se provodi na sljedeći način:

Podešavanje mehaničkog graničnika kretanja pogona NICE Toona
  1. Deblokirajte pogon prema uputama za deblokiranje pogona
  2. Otpustite vijak mehaničkog graničnika
  3. Ručno pomaknite krilo u željeni otvoreni položaj
  4. Pomaknite cijeli mehanički graničnik prema zatiku i zategnite vijak kao na slici
  5. Ako postoje oba, ponovite korake 2–4 za prednji (graničnik otvaranja) i stražnji (graničnik zatvaranja) mehanički graničnik
  6. Ručno pomaknite krilo u zatvoreni položaj i blokirajte pogon
