Opis proizvoda Pogon za klizna vrata do 600 kg CAME BXV06AGS, 801MS-0180 (D)
Pogon CAME BXV06AGS namijenjen je za klizne kapije težine do 600 kg i duljine krila do 18 m. Ima elektromehanički prekidač za zaustavljanje. Pogon je nereverzibilan. Detaljne tehničke karakteristike ». Priručnik za preuzimanje ».
CAME BXV06AGS s upravljačkom pločom ZN7 je pogon za klizna vrata s motorom 24 V DC i mehaničkim graničnim prekidačima. Mrežni priključak je 230 V AC. Namijenjen je za krilo do 600 kg i duljine 18 m. Težinu, duljinu i otpor vrata procjenjujte zajedno; veća snaga ne nadomješta lagano ručno pomicanje.
Montažu, priključivanje na električnu mrežu i puštanje u rad mora obaviti kvalificirani tehničar. Prije zahvata isključite mrežno napajanje i eventualne baterije. Fotoćelije i enkoder ne zamjenjuju čvrste graničnike, zaštitu opasnih mjesta ni provjeru sila na gotovim vratima.
Prije montaže provjerite natpisnu pločicu pogona, ploču ZN7, verziju H1 i njezin izbornik. Tehnički podaci i priključci u nastavku odnose se na opisanu izvedbu. Sljedeće postavke vrijede za izvedbu s F28 = 60–100 %, F8 = 1/2 i U3 = 0/1. Ako ploča nudi drukčije vrijednosti ili konektore, koristite priručnik za njezinu konkretnu izvedbu; ove tri stavke same ne određuju cjelokupni firmver.

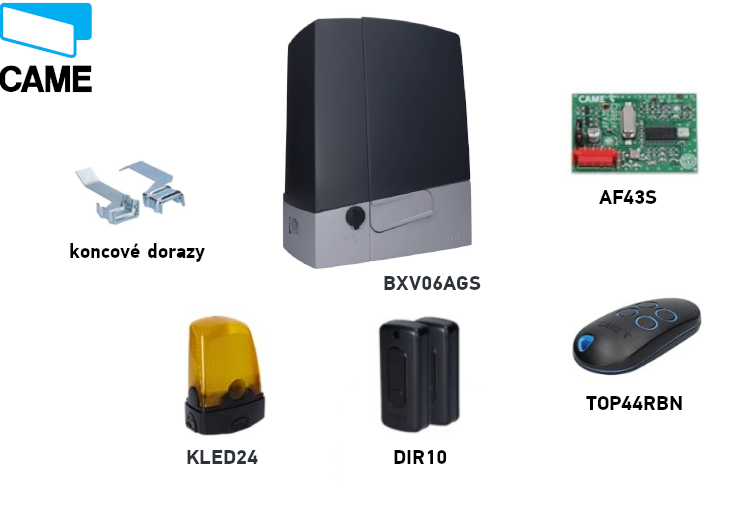

Komplet CAME BXV06AGS
Oba kompleta uključuju pogon, upravljač, fotoćelije, radijski prijamnik i signalnu svjetiljku. Prije spajanja provjerite oznake stvarno isporučenog pribora. Dodatne elemente, osobito zupčastu letvu i lokalno upravljanje, odaberite prema konkretnim vratima.
| Svojstvo | CAME BXV06AGS |
|---|---|
| Komplet |  CAME BXV06AGS, 801MS-0180 (D) |
| Maksimalna težina krila | 600 kg |
| Maksimalna duljina krila | 18 m |
| Mreža / motor | 230 V AC / 24 V DC |
| Snaga / sila | 270 W / 600 N |
| Maksimalna brzina | 12 m/min |
| Odabir motora A1 | 2 – 600 kg |
| Upravljanje opisano u ovom priručniku | ZN7, zaslon i izbornik |
Podatak 18 ili 20 m označava maksimalnu duljinu krila, a ne automatski širinu slobodnog prolaza. Odabir A1 ne mijenja nosivost fizičkog pogona.
Pribor i primjeri ožičenja
Sljedeći primjeri odnose se na uređaje s navedenim oznakama. Za drugu vrstu koristite njezine vlastite stezaljke i parametre; ista funkcija ili frekvencija same po sebi ne potvrđuju kompatibilnost.
| Element | Provjereni primjer / primjena |
|---|---|
| Fotoćelije | CAME DIR10, 12/24 V AC/DC, domet 10 m; ožičenje i test TS. |
| Signalna svjetiljka | CAME KLED24, 24 V AC/DC, 2 W; izlaz 10–E. |
| Radijski prijamnik | CAME AF43S, utična AF kartica, 433,92 MHz; kodiranje provjerite zajedno s U4. |
| Daljinski upravljač | CAME TOP-432EE, fiksni kod 433,92 MHz; primjer za odgovarajući prijamnik. |
| Letva | Zupčaste letve, modul 4; zazor i pričvršćivanje. |
| Lokalno upravljanje | Prekidači, tipkala i čitači; naredbe NO i sigurnosni kontakti NC prema rasporedu stezaljki. |
Montaža pogona
Vrata se s deblokiranim pogonom moraju lako pomicati cijelom putanjom, bez nagiba, oštećenih kotača ili opasnosti od iskakanja iz vodilice. Provjerite čvrste mehaničke graničnike u otvorenom i zatvorenom položaju, stabilnost podloge te zaštitu mjesta na kojima bi krilo nekoga moglo prignječiti. U prostoru pogona ne smije se zadržavati voda niti na njega smije izravno udarati mlaz vode. Ako klizno krilo ima ugrađena pješačka vrata, motorno pomicanje smije biti moguće samo kada su ona sigurno zatvorena.

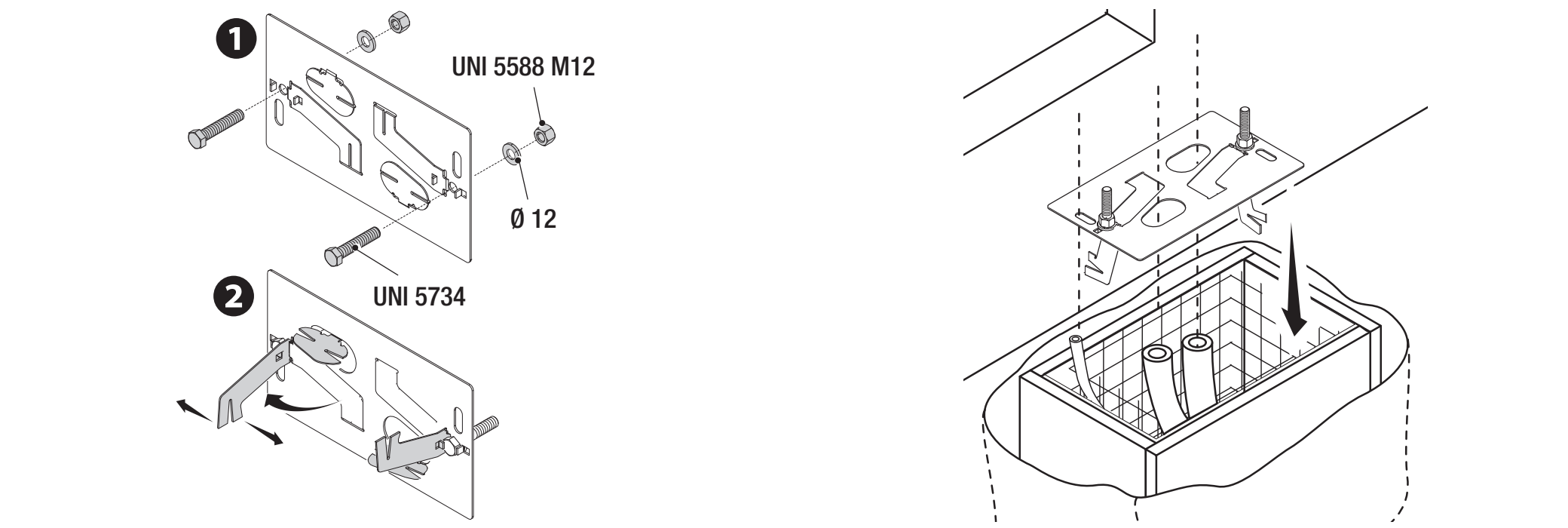

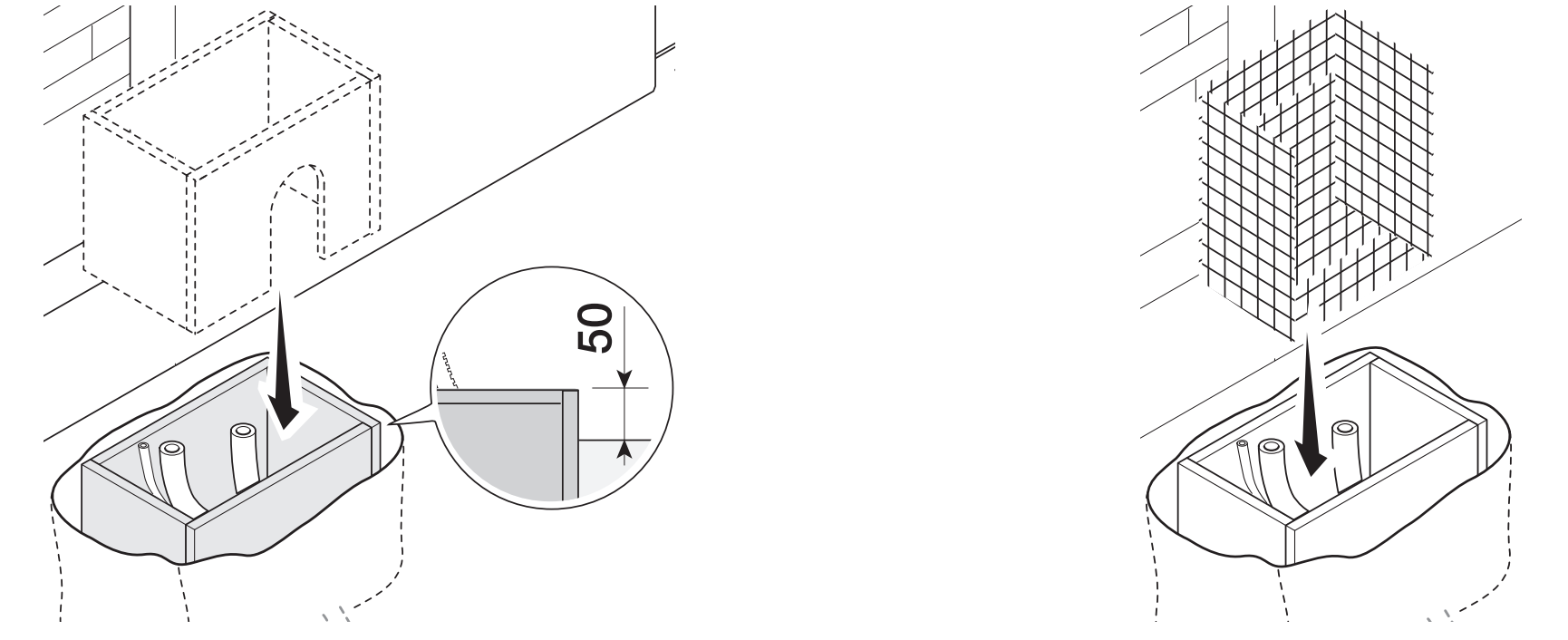

Temelj i sidrena ploča

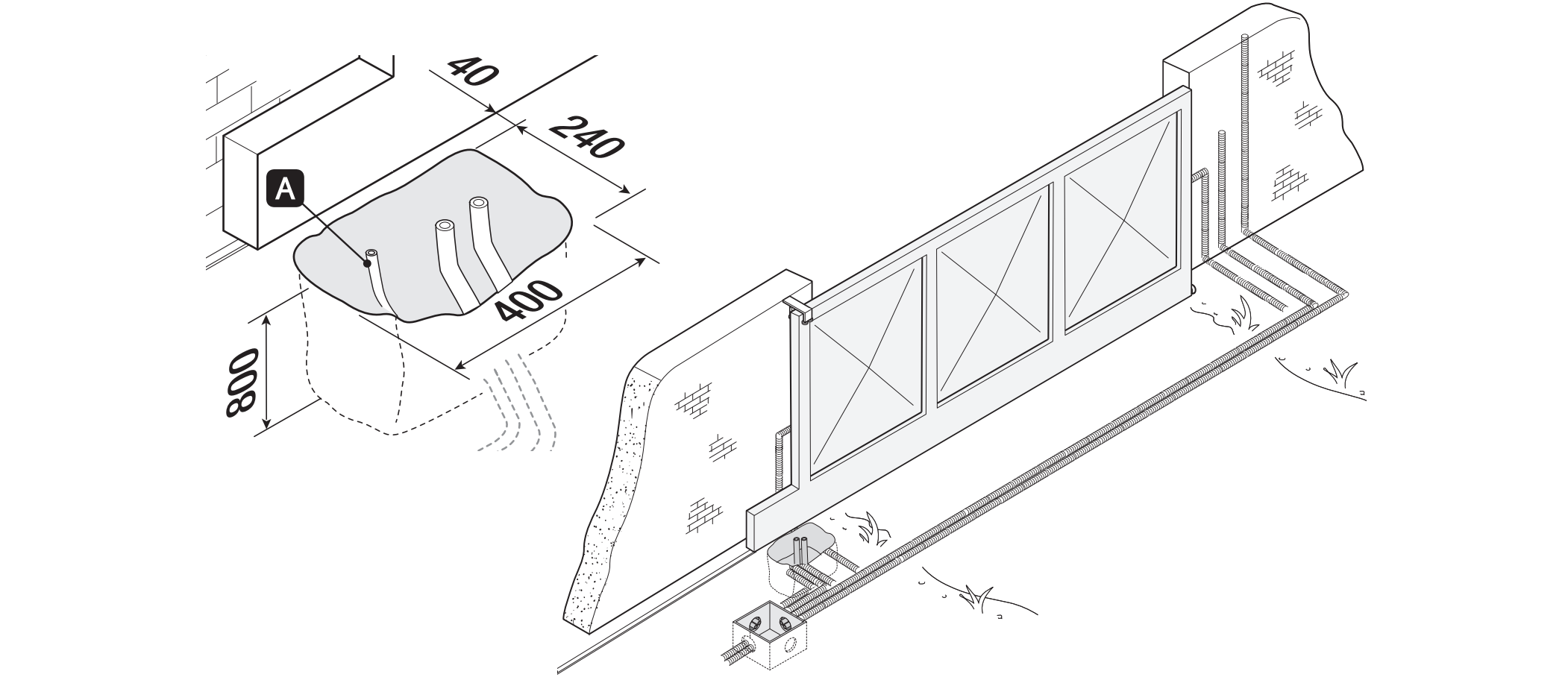

Primjer ugradnje uključuje iskop dimenzija 400 × 240 mm i dubine 800 mm. Dimenzije temelja prilagodite tlu i konkretnim vratima. Oplata strši 50 mm iznad terena; upotrijebite armaturu i sidra M12. Za dovod do pogona preporučuje se zaštitna cijev Ø 40 mm, za pribor Ø 25 mm, a za eventualno uže za deblokiranje Ø 20 mm.
Sidrenu ploču postavite vodoravno, provucite kabele kroz njezine otvore, a navojne dijelove sidara ostavite iznad površine. Ostavite beton da se stvrdne najmanje 24 sata. Položaj ploče u odnosu na letvu odredite prema slici: vodoravni razmak od 95 mm i visina od 106 mm odnose se na označene površine u presjeku. Nemojte ih zamijeniti s dimenzijama temelja.

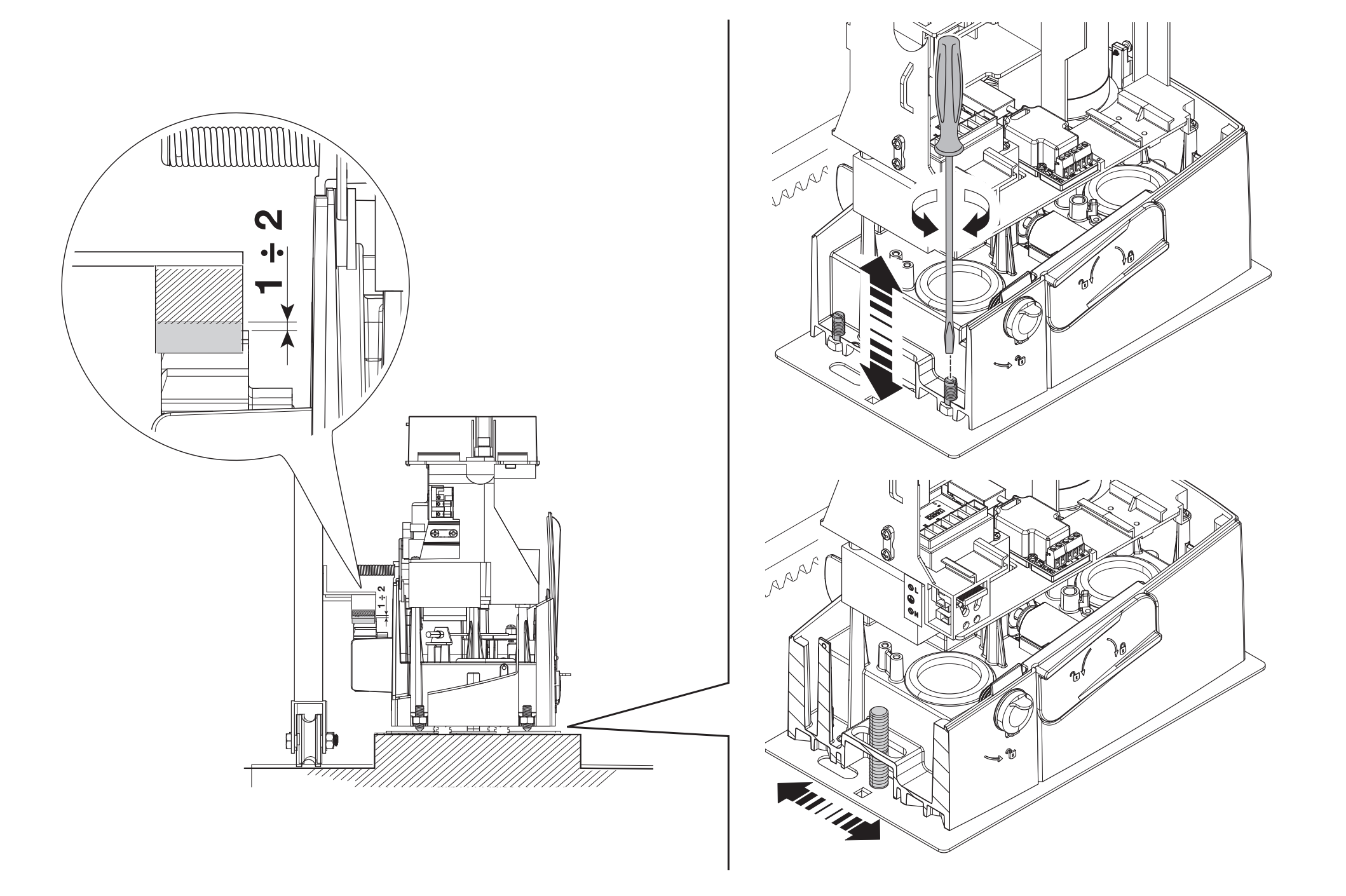

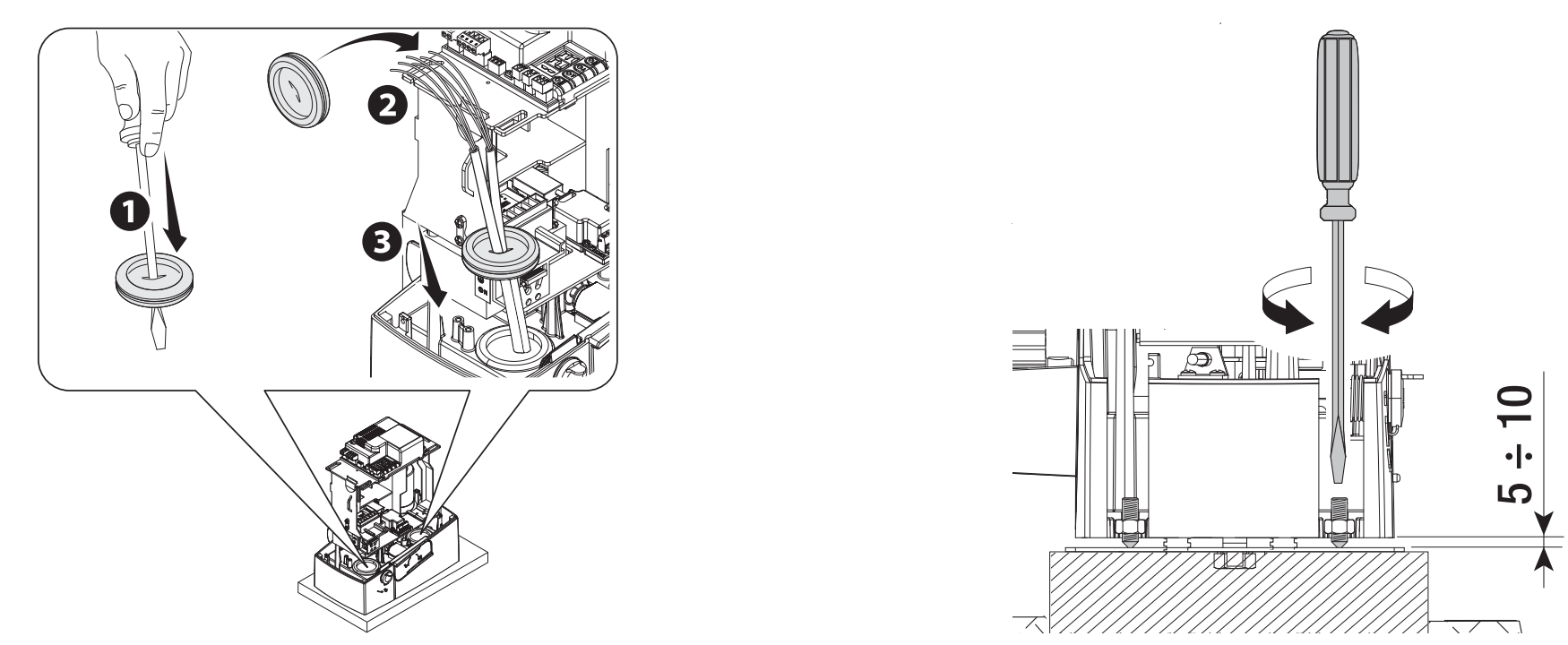

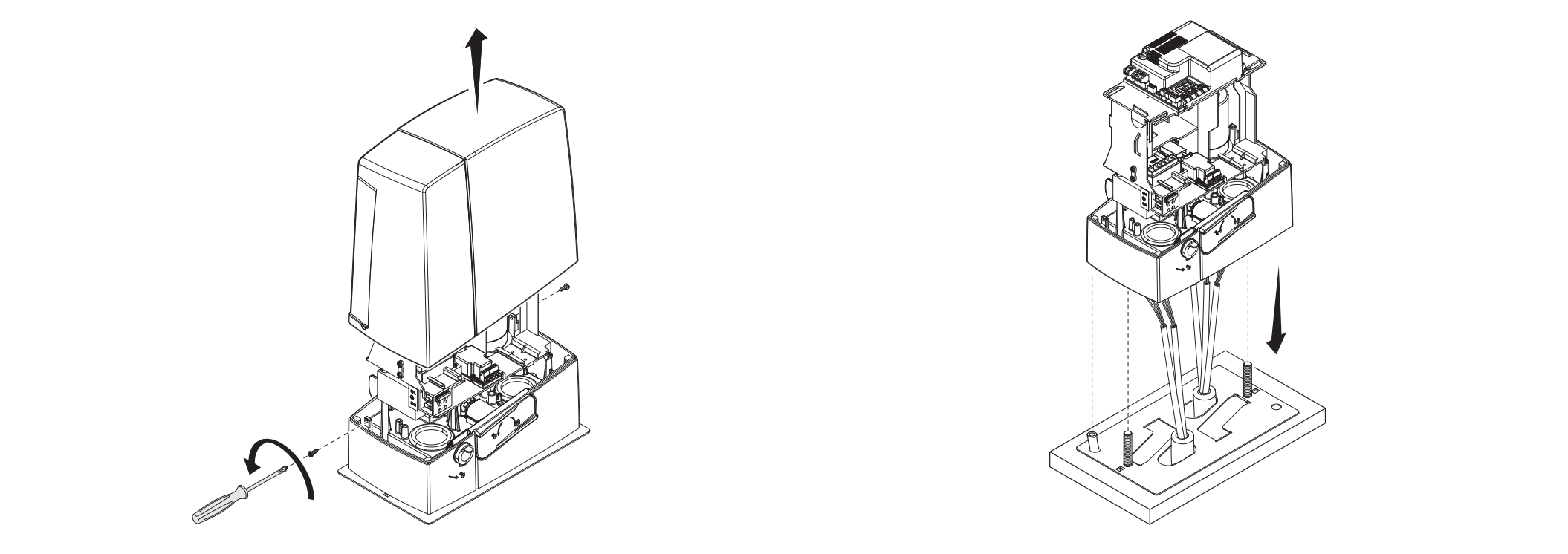

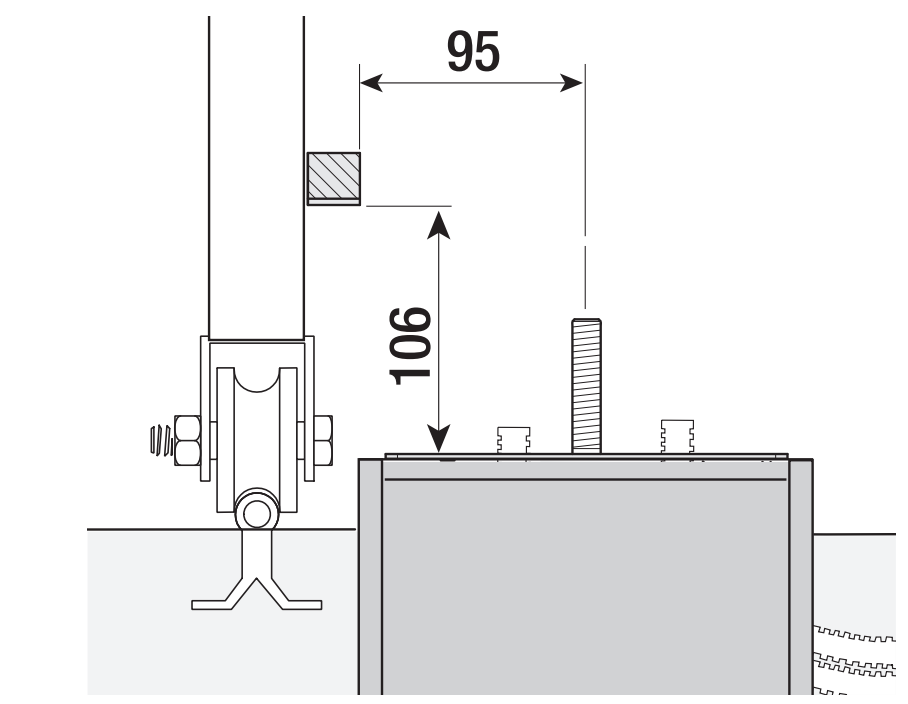

Postavljanje i podešavanje visine
Skinite poklopac i postavite pogon na ploču. Kabeli moraju prolaziti donjim dijelom kućišta i pravilno postavljenim kabelskim uvodnicama. Tijekom podešavanja podignite pogon navojnim nožicama za 5–10 mm, kako bi ostao prostor za podešavanje zahvata.

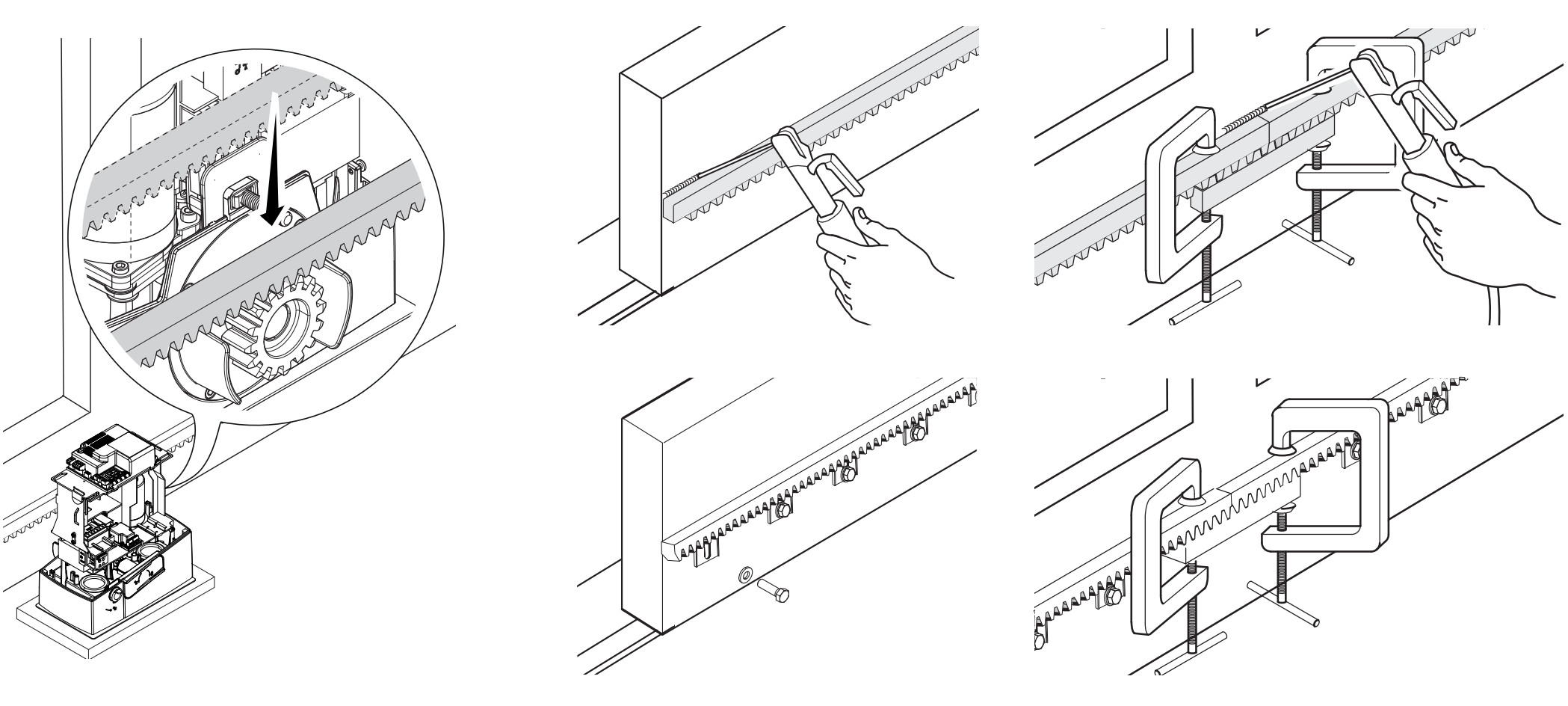

Zupčasta letva i zazor zahvata
Deblokirajte pogon i pričvrstite letvu dok ručno pomičete krilo. Pri spajanju dijelova postavite pomoćni komad letve ispod spoja kako bi se zubi glatko nastavili jedan na drugi. Nakon montaže namjestite okomiti i vodoravni položaj pogona.
Ostavite zazor od 1–2 mm između zupčaste letve i zupčanika. Težina vrata ne smije opterećivati pogon. Ručno prođite cijelom putanjom, provjerite zahvat i spojeve zupčaste letve, a tek zatim zategnite matice i podloške na sidrima.

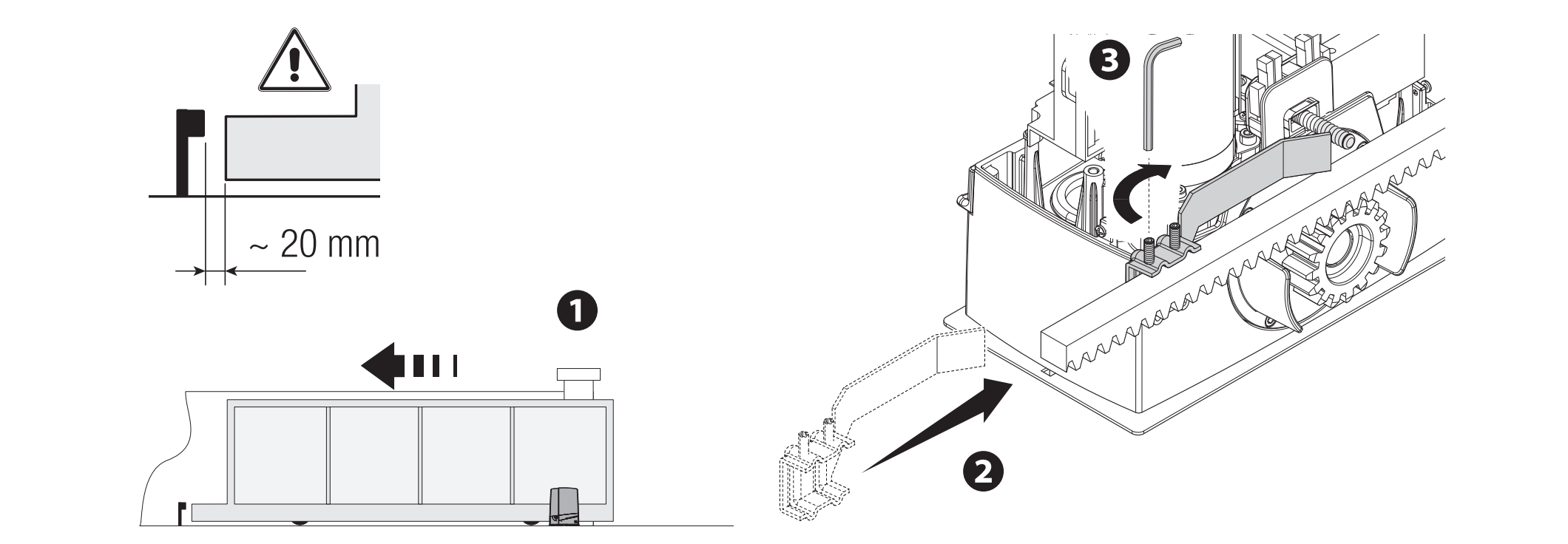

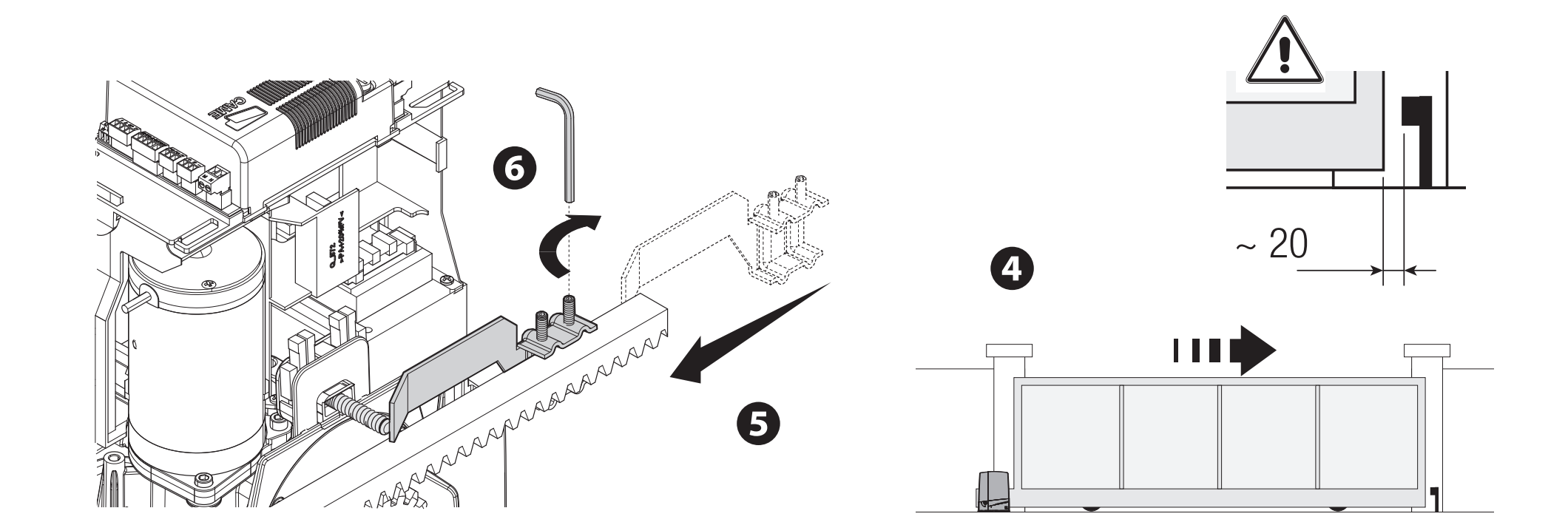

Mehanički krajnji prekidači
Ručno pomaknite krilo u otvoreni položaj. Pričvrstite graničnik za otvaranje na zupčastu letvu tako da njegov nagib pouzdano aktivira opružni mikroprekidač. Na isti način namjestite graničnik za zatvaranje. Čvrsto osigurajte graničnike; mehanički graničnik vrata i aktivacijski graničnik pogona imaju različite uloge.
U prikazanom sklopu ostavite približno 20 mm prije mehaničkog graničnika. Provjerite zaustavni hod pri stvarnoj brzini i opterećenju.
Ožičenje
| Priključak | Kabel / uvjet |
|---|---|
| Mreža 230 V AC, L/N/PE | 3G × 1,5 mm² do 20 m; 3G × 2,5 mm² za 20–30 m. |
| Upravljački elementi | Broj vodiča ovisi o upravljanju; presjek 0,5 mm² za navedene kratke trase. |
| Fotoćelije DIR10 | TX: 2 × 0,5 mm²; RX: 4 × 0,5 mm². Obavezno spojiti TX i kontakt NC. |
| Antena | RG58, najviše 10 m; preporučeno do 5 m. |
| RSE / CRP | UTP CAT 5; zasebna serijska veza, ne za napajanje motora. |
Broj vodiča mora biti dovoljan za cijelu odabranu shemu. Kod dulje trase, istodobnih opterećenja ili druge dodatne opreme tehničar mora preračunati presjek prema struji i padu napona. Zaštitite kabele od oštećenja i dodira s motorom ili transformatorom; mrežni dovod i niskonaponske krugove vodite prikladno odvojeno.

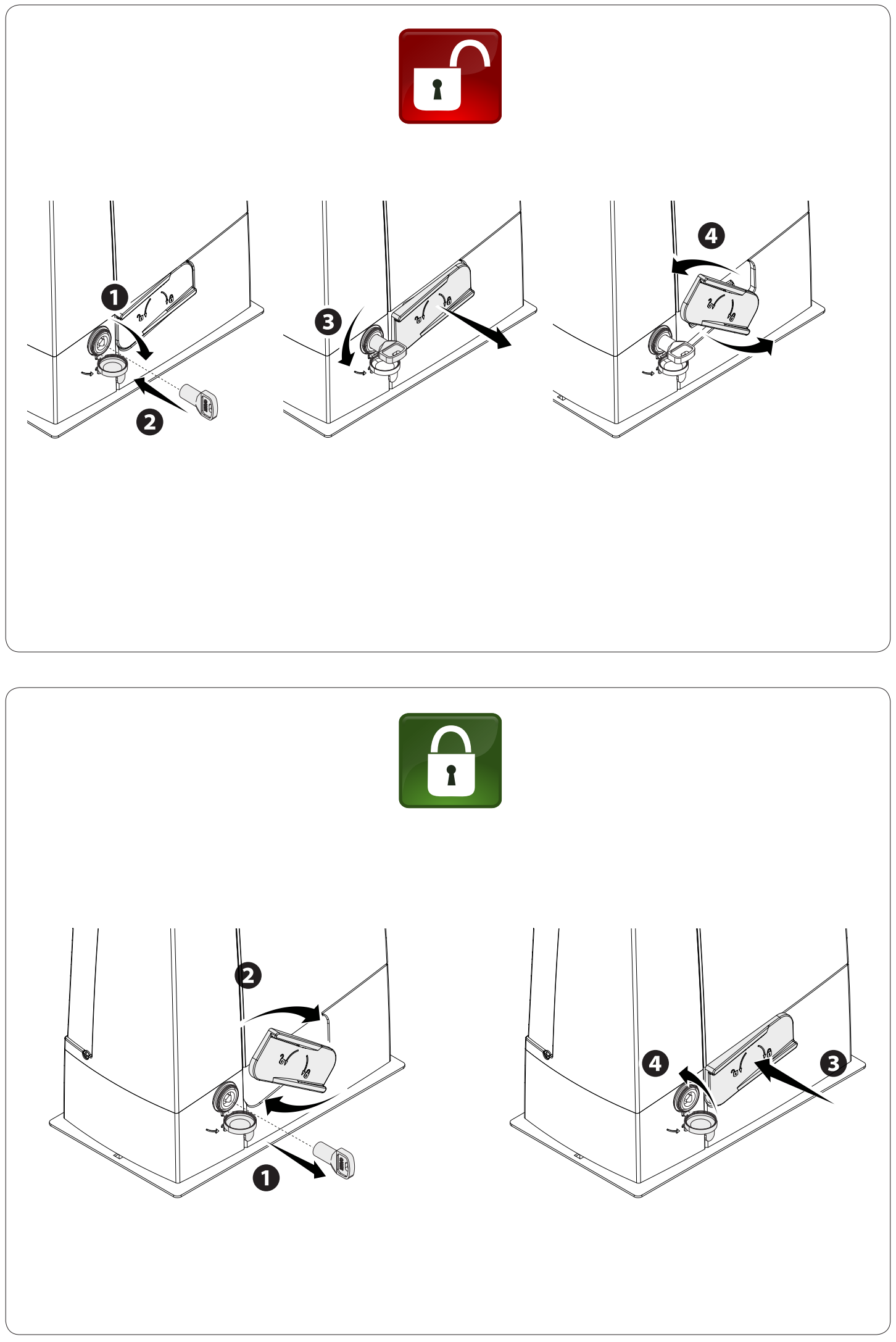

Ručno deblokiranje u slučaju nestanka napajanja
Prije ručnog pomicanja isključite napajanje i osigurajte krilo. Deblokiranje oštećenih ili neuravnoteženih vrata može uzrokovati nekontrolirano pomicanje.
- Umetnite ključ u bravu i okrenite ga u smjeru strelice na slici.
- Povucite i otvorite polugu za deblokiranje kako je prikazano na slici.
- Ručno pomičite vrata kontrolirano, bez osoba na putanji.
- Pri ponovnom zaključavanju vratite polugu u početni položaj i zaključajte mehanizam. Prije zadavanja naredbe motoru provjerite je li pogon blokiran.

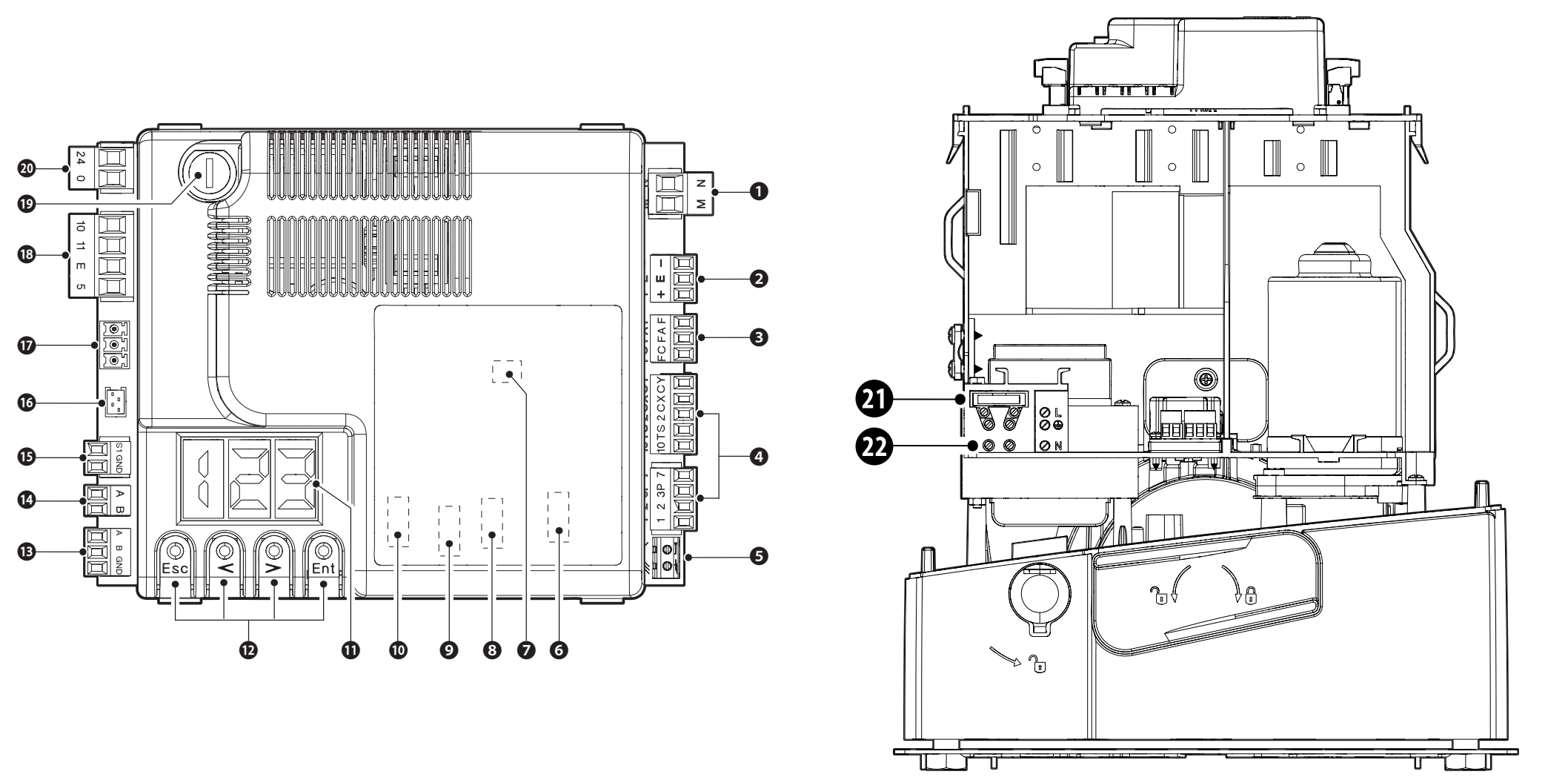

Orijentacija na upravljačkoj ploči ZN7

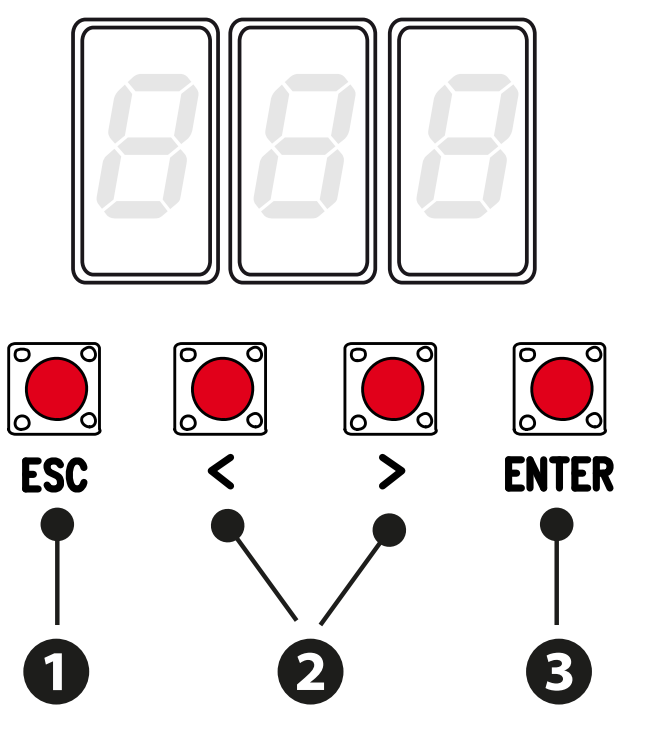

ZN7 ima zaslon i tipke ESC, strelice i ENTER. Postavkama, vremenima i korisnicima upravlja se putem izbornika. Priključci AF, Memory Roll, R700/R800, RSE i RIOCN8WS imaju zasebne namjene; karticu umećite ili vadite samo kada su isključeni mrežno napajanje i baterije.
| Broj na slici | Element |
|---|---|
| 1 / 2 / 3 | Motor / enkoder / krajnji prekidači |
| 4 / 5 / 6 | Naredbe i sigurnosni elementi / antena / AF |
| 7 / 8 / 9 / 10 | Memory Roll / R700 ili R800 / RSE / RIOCN8WS |
| 11 / 12 | Zaslon / programske tipke |
| 13 / 14 / 15 | A–B–GND serijska veza / A–B tipkovnica / S1–GND transponder |
| 16 / 17 / 18 | GSM modul / RGP1 / dodatna oprema i svjetla |
| 19 / 20 / 21 / 22 | Osigurač dodatne opreme / ulaz ploče / mrežni osigurač / mrežni dovod |
Priključne stezaljke i napajanje ZN7
| Priključne stezaljke | Namjena / napon / polaritet |
|---|---|
| L / N / PE | Mreža 230 V AC, 50/60 Hz za BXV06AGS. PE je zaštitni vodič; AC nema +/−. |

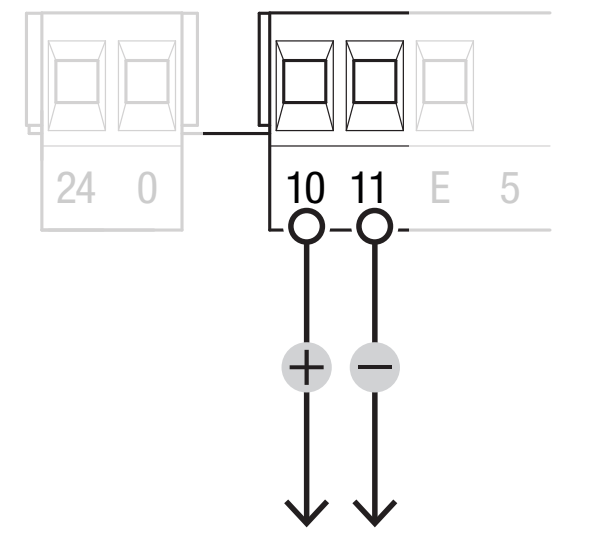

| 10 / 11 | Dodatna oprema: uobičajeno 24 V AC, pri napajanju baterijom 24 V DC, zbroj potrošnje najviše 40 W. Kod DC-a 10 = plus (+), 11 = minus (−); kod AC-a nema polariteta. |
| 10 / E | Signalna ili ciklička lampica, 24 V AC/DC, maks. 25 W. Kod DC-a je 10 zajednički pozitivni pol, a E je prekidani izlaz. |
| 10 / 5 | Signalizacija stanja vrata, 24 V AC/DC, maks. 3 W. Kod DC-a je 10 zajednički pozitivni pol, a 5 je prekidani izlaz; nije za trajno napajanje. |
| 24 / 0 | Unutarnje napajanje ploče iz napojnog dijela; nemojte ga spajati kao izlaz za dodatnu opremu ni kao vanjski ulaz za baterije. |
| M / N | Motor 24 V DC; zadržite ožičenje odgovarajućeg sklopa. Nije priključak za 230 V. |
| + / E / − | Enkoder: napajanje +/− i signal E; nije univerzalni izlaz za dodatnu opremu. |
| F / FA, F / FC | F zajednički, FA otvaranje, FC zatvaranje; NC krajnji kontakti bez polariteta. |
| A / B / GND – RSE | Serijsko sučelje s karticom RSE; ne zamijeniti s A/B priključkom tipkovnice. |

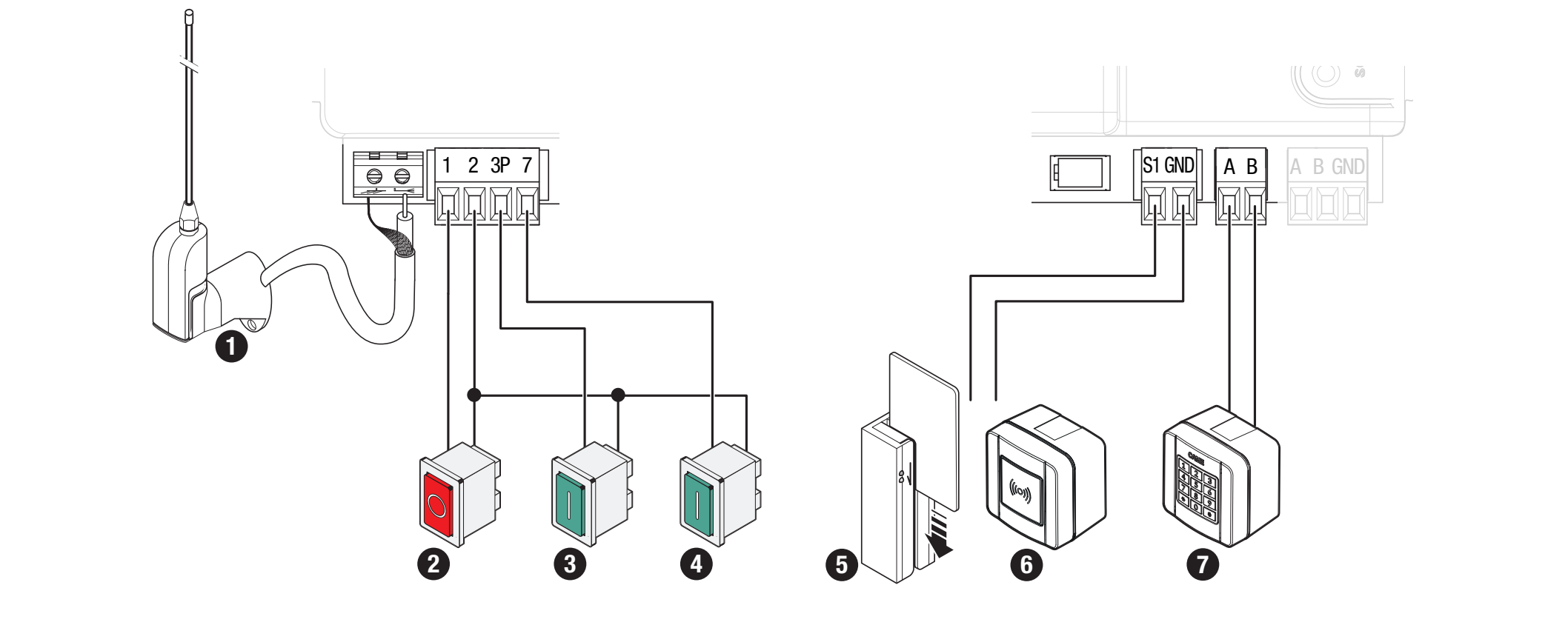

Naredbe i sigurnosni kontakti
| Priključne stezaljke | Kontakt / funkcija |
|---|---|
| 1–2 | NC STOP; aktivirajte F1 = ON ako je priključen. Tvornički F1 = OFF. Bez polariteta. |
| 2–7 | NO naredba; funkciju odabire F7. Beznaponski kontakt bez polariteta. |
| 2–3P | NO djelomično ili potpuno otvaranje, prema F8. Beznaponski kontakt bez polariteta. |
| 2–CX / 2–CY | NC sigurnosni ulazi; postavite F2/F3. Bez polariteta. |
| 10 / TS | Ispitana grana napajanja fotoćelija prema shemi; nemojte aktivirati F5 bez pravilnog povezivanja. |
| A–B / R800 | Kodna tipkovnica s dekoderskom karticom R800, F14 = 1. |
| S1–GND / R700 | Transponder ili čitač s R700, F14 = 0. |
| Antena / AF | RG58 i utična radijska kartica odgovarajuće frekvencije/kodiranja. |

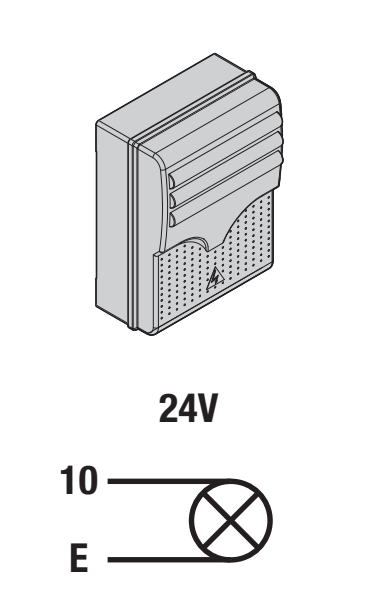

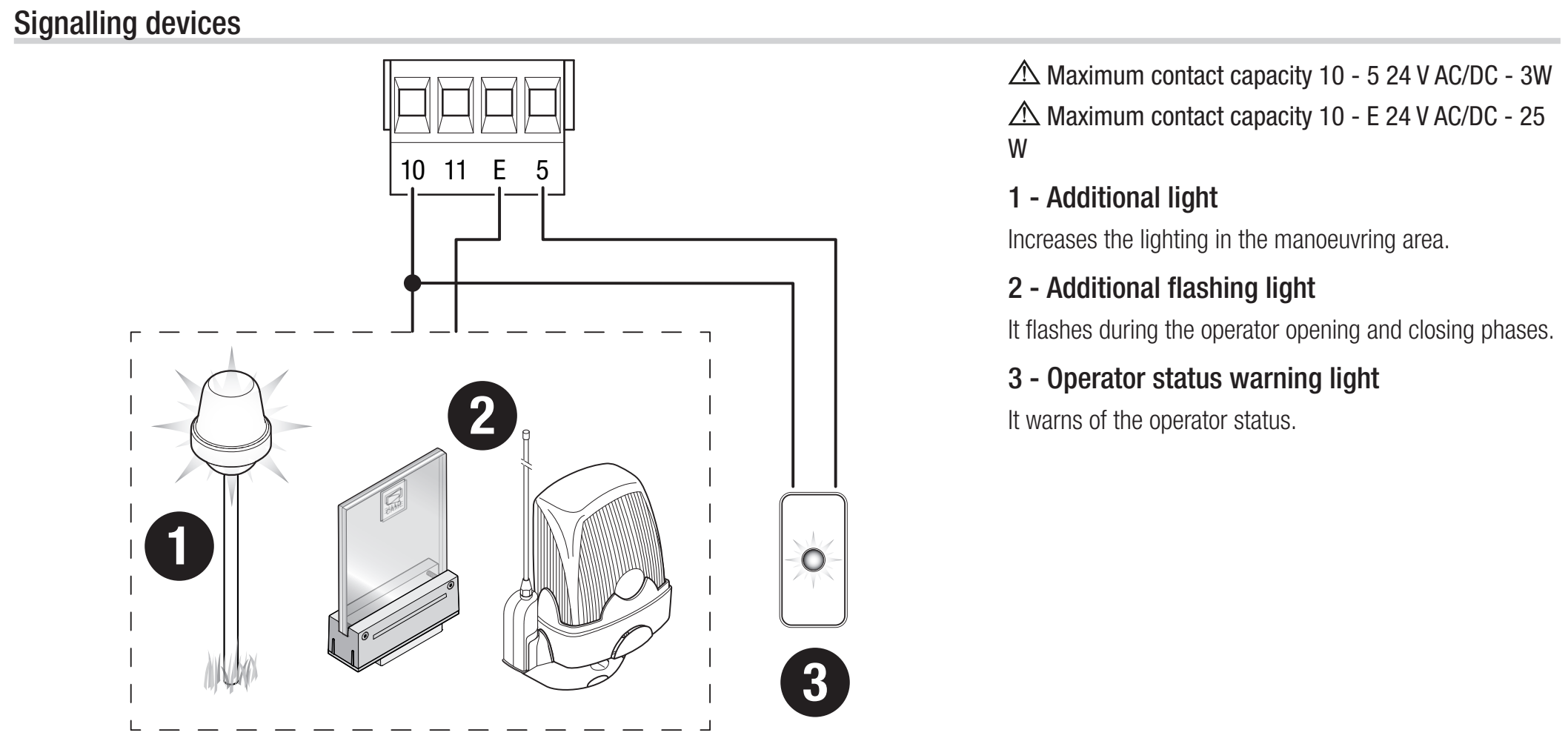

Signalna svjetiljka i signalizacija stanja
KLED24, 24 V AC/DC i 2 W, spojite na 10–E; za signalnu svjetiljku postavite F18 = 0. KLED24 nema napajanje posebno označeno s +/−. Kod AC napajanja nema istosmjerne polarizacije, a kod DC napajanja 10 je pozitivni zajednički priključak ploče. Nemojte spajati signalnu svjetiljku od 230 V na ovaj izlaz od 24 V.
Izlaz 10–5 služi za malu signalizaciju stanja, maks. 3 W, uz postavku F10. Način rada cikličkog svjetla F18 = 1 zahtijeva vrijeme automatskog zatvaranja; svjetlo ostaje upaljeno od otvaranja do potpunog zatvaranja, uključujući vrijeme čekanja.

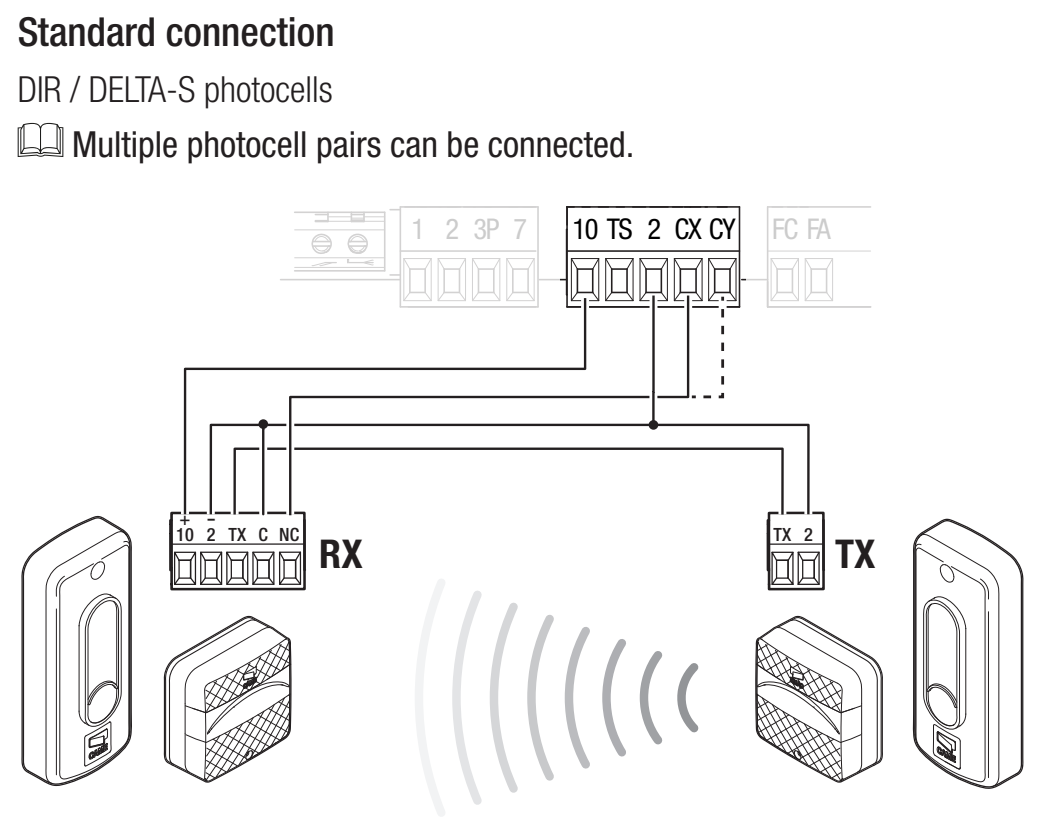

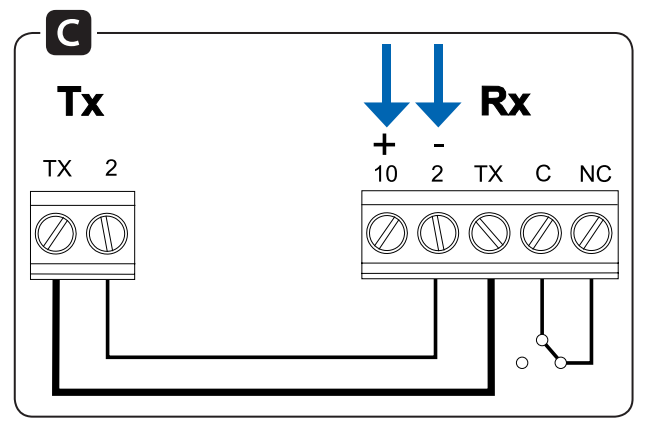

Fotoćelije i sigurnosni test

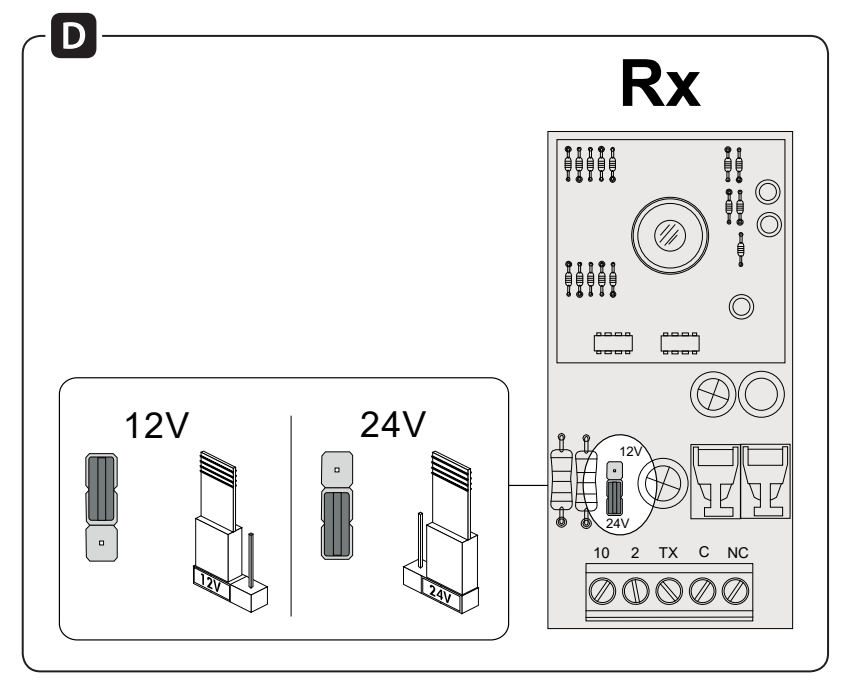

CAME DIR10 sastoji se od odašiljača TX i prijamnika RX s dometom od 10 m. Postavite kratkospojnik prijamnika na 24 V. Potrošnja para iznosi 60 mA pri 24 V AC. RX ima napajanje označeno s 10 (+), 2 (−); TX ima priključke TX i 2; proizvođač na ovom crtežu ne navodi posebnu oznaku +/− uz njih. Kod napajanja izmjeničnom strujom ne primjenjuje se istosmjerna polarizacija. Priključak TX dio je sinkronizacije; povežite RX TX s TX TX prema shemi i nemojte zamijeniti tu vezu izravnim dovodom s priključka 10 ploče.
| Priključak fotoćelije | Uobičajeno spajanje | Spajanje s testom |
|---|---|---|
| RX 10 (+) | Ploča 10 | Ploča 10 |
| RX 2 (−) i RX C | Ploča 2 | Ploča 2 |
| RX TX ↔ TX TX | Povežite TX između prijamnika i odašiljača | Ista veza |
| TX 2 | Ploča 2 | Ploča TS |
| RX NC | Ploča CX | Ploča CX |
Kontakt C–NC je beznaponski sigurnosni kontakt. Nema plus ni minus. Spajanje napajanja i kontakta dva su različita strujna kruga. Kod DC napajanja 10 je pozitivni pol; negativni priključak RX 2 u ovoj je konkretnoj shemi spojen na zajednički priključak 2 ploče. Nemojte zamijeniti priključak 2 s priključkom napajanja 11.
Za kontakt na CX postavite F2 = C1. Za kontakt na CY odaberite odgovarajuću reakciju putem F3. C1 ponovno otvara pri zatvaranju, C2 ponovno zatvara pri otvaranju, C3 zaustavlja i potom automatski zatvara te zahtijeva F19; C4 čeka uklanjanje prepreke, a zatim nastavlja kretanje.

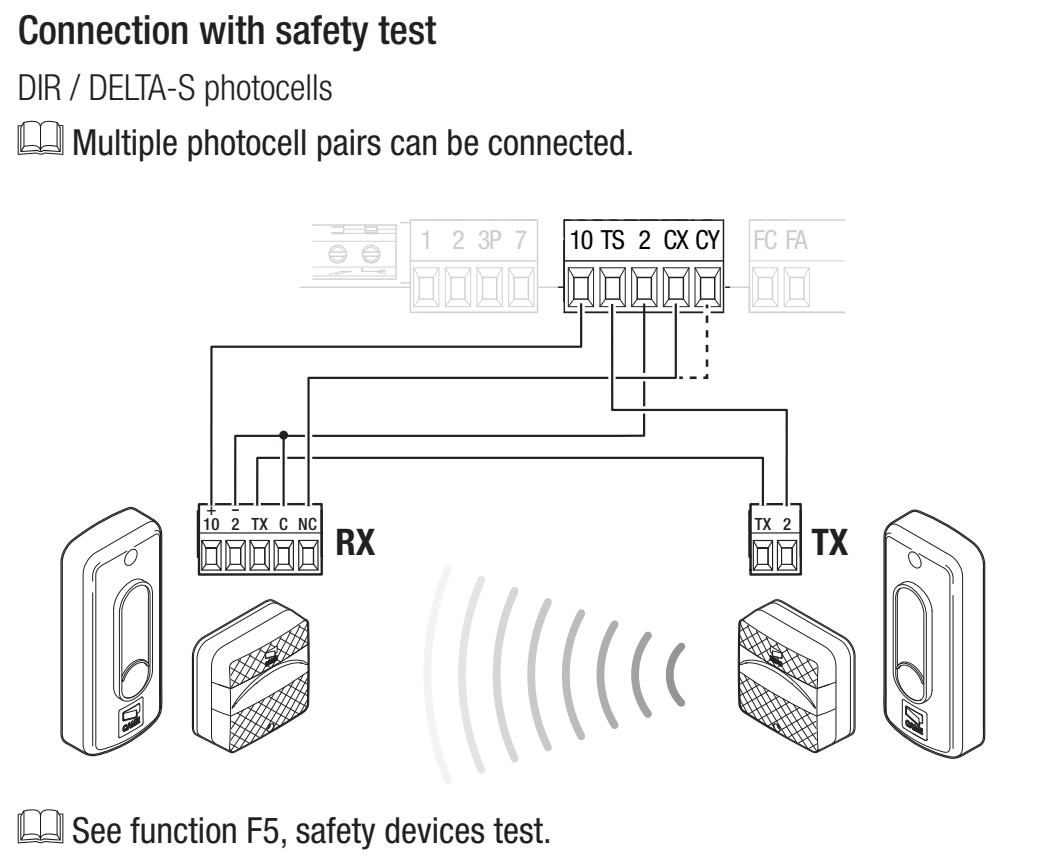

Spajanje testa putem TS
Tijekom testa TX 2 premješta se na TS, dok RX 2 i RX C ostaju na priključku 2 ploče. Veza TX između odašiljača i prijamnika ostaje. Najprije promijenite spajanje dok je napajanje isključeno, a tek zatim aktivirajte test.
Postavite F5 = 1 za CX, 2 za CY ili 4 za CX i CY. U slučaju pogreške testa prikazat će se E4, a pogon neće izvršiti naredbu. Funkcija se upotrebljava zajedno s aktivnim sigurnosnim ulazima.
Nakon spajanja ispitajte prekid zrake tijekom odgovarajućeg kretanja i njezino ponovno oslobađanje. Nemojte premostiti sigurnosni ulaz kao trajno rješenje kvara.
Sigurnosni rubovi
Kontaktni rub NC spojite između priključka 2 i CX ili CY te odaberite C7 – ponovno otvaranje pri zatvaranju ili C8 – ponovno zatvaranje pri otvaranju. Beznaponski kontakt nema polaritet. Otporni rub nemojte spajati kao običan NC kontakt; mora imati odgovarajuće sučelje za konkretno upravljanje.
Prvo pokretanje ZN7
- Provjerite slobodno kretanje, zupčastu letvu, fiksne i uklopne graničnike, blokiran pogon, spojeve i zaštitu opasnih mjesta.
- Uključite napajanje i provjerite zaslon. Postavite A1 = 2 za motor do 600 kg, F54 prema smjeru i F1 prema priključenom STOP-u.
- Postavite F2/F3 za priključene zaštite i eventualni test F5. Neiskorištene ulaze ostavite deaktiviranima. Za učenje postavite F11 = ON.
- Izvršite A3 – učenje putanje.
- Postavite radne parametre i korisnike te isprobajte cijeli ciklus, djelomično otvaranje, svaki sigurnosni element, signalnu svjetiljku i ponašanje nakon nestanka mrežnog napajanja.
Prvi uobičajeni manevar nakon uključivanja napajanja jest otvaranje; pričekajte da se dovrši. Kalibracija A3 ima vlastiti slijed. U slučaju neuobičajene buke, vibracija ili pogrešnog smjera odmah zaustavite pogon tipkom ESC/STOP i uklonite uzrok.

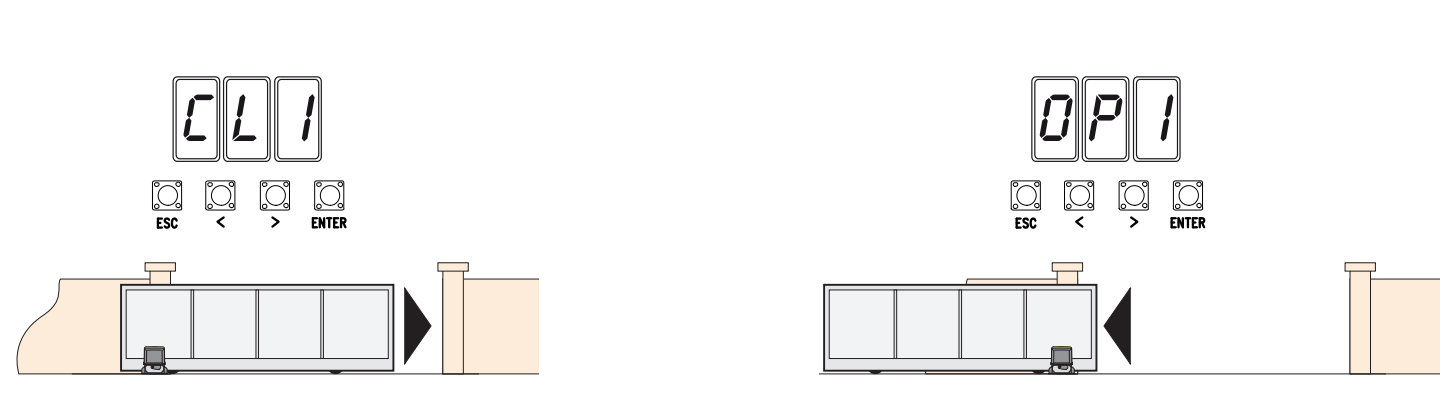

A3 – automatsko učenje putanje
Preduvjeti: ispravne postavke A1 i F54, podešen STOP, aktivan enkoder, ispravni krajnji prekidači i fiksni graničnici. Rukom pomaknite krilo približno do polovice i ponovno blokirajte pogon. Prostor mora ostati slobodan.
Tijekom kalibracije sigurnosni su uređaji isključeni, osim zaustavljanja tipkom ESC. Tehničar mora nadzirati cijelo kretanje i spriječiti ulazak osoba u putanju.
- Pritisnite ENTER, strelicama odaberite A3 i potvrdite tipkom ENTER.
- Odaberite ON i potvrdite tipkom ENTER.
- Pogon će najprije zatvoriti vrata do krajnjeg položaja; na zaslonu će se prikazati CL1.
- Zatim će otvoriti vrata do krajnjeg položaja; na zaslonu će se prikazati OP1.
- Po dovršetku provjerite cijelo kretanje i zaštite. Kod E1/E2 najprije uklonite uzrok prema dijagnostici; nemojte ponavljati učenje zbog mehaničkog kvara.
Programiranje putem zaslona
Programirajte dok je pogon zaustavljen. ENTER otvara izbornik i potvrđuje odabir; strelice </> odabiru stavku ili mijenjaju vrijednost. Nakon promjene pritisnite ENTER za potvrdu. ESC poništava nepotvrđenu promjenu, vraća se natrag ili napušta izbornik. Tijekom uobičajenog rada ESC zaustavlja pogon; strelice omogućuju probno pomicanje.
Podebljane su izričito označene tvorničke vrijednosti navedenog izbornika. Funkcije dodatne opreme prikazuju se samo uz potrebnu karticu ili aktivnu povezanu funkciju. Prije promjene zabilježite trenutačne postavke. Manji broj osjetljivosti F34/F35 znači veću osjetljivost; nakon promjene brzine, momenta ili osjetljivosti potrebno je provjeriti sile i zaštite.
Funkcije F
Korisnici i sustav U / A / H
Uparivanje i brisanje daljinskih upravljača
Memorija ZN7 ima kapacitet od 250 korisnika. Prijamnik mora biti ugrađen u AF te odgovarati frekvenciji i kodiranju odašiljača. Primjer fiksnog koda od 433,92 MHz je TOP-432EE s AF43S. U4 može ograničiti raspon primanih kodiranja; ista frekvencija sama po sebi nije dovoljna.
- U U1 odaberite funkciju: 1 korak po korak, 2 sekvencijski, 3 samo otvaranje ili 4 djelomično otvaranje.
- Potvrdite tipkom ENTER i pošaljite kod pritiskom na odabranu tipku upravljača.
- Ponovite postupak za sljedećeg korisnika. Zabilježite brojeve pohrane i dodijeljene naredbe, a zatim provjerite stvarni rad.
Jednog korisnika možete izbrisati putem U2: odaberite ON, izaberite broj strelicama ili aktivirajte odgovarajući pohranjeni odašiljač, pa potvrdite tipkom ENTER. Na zaslonu će se prikazati CLr kao potvrda brisanja. U3 = 1 briše sve korisnike.
U4 = 2 (Rolling Code) ili 3 (TWIN) briše prethodno pohranjene odašiljače s drugim kodiranjem. Prije promjene provjerite sustav, verziju H1 i evidenciju upravljača; nemojte ovu promjenu upotrebljavati kao pokušaj otklanjanja kvara prijamnika.
Sigurnosna kopija putem Memory Rolla
- Odspojite mrežno napajanje i eventualne baterije te umetnite Memory Roll u njegov priključak.
- Uključite napajanje; za spremanje podataka upotrijebite F50 = 1, a za učitavanje F51 = 1. Učitavanje će zamijeniti podatke ploče spremljenim podacima.
- Po završetku ponovno odspojite napajanje i izvadite memorijsku karticu.
- Nakon učitavanja provjerite model, smjer, zaštite i sve naredbe. Ova ZN7 ima priključak Memory Roll; nemojte upotrebljavati nepostojeći USB priključak.

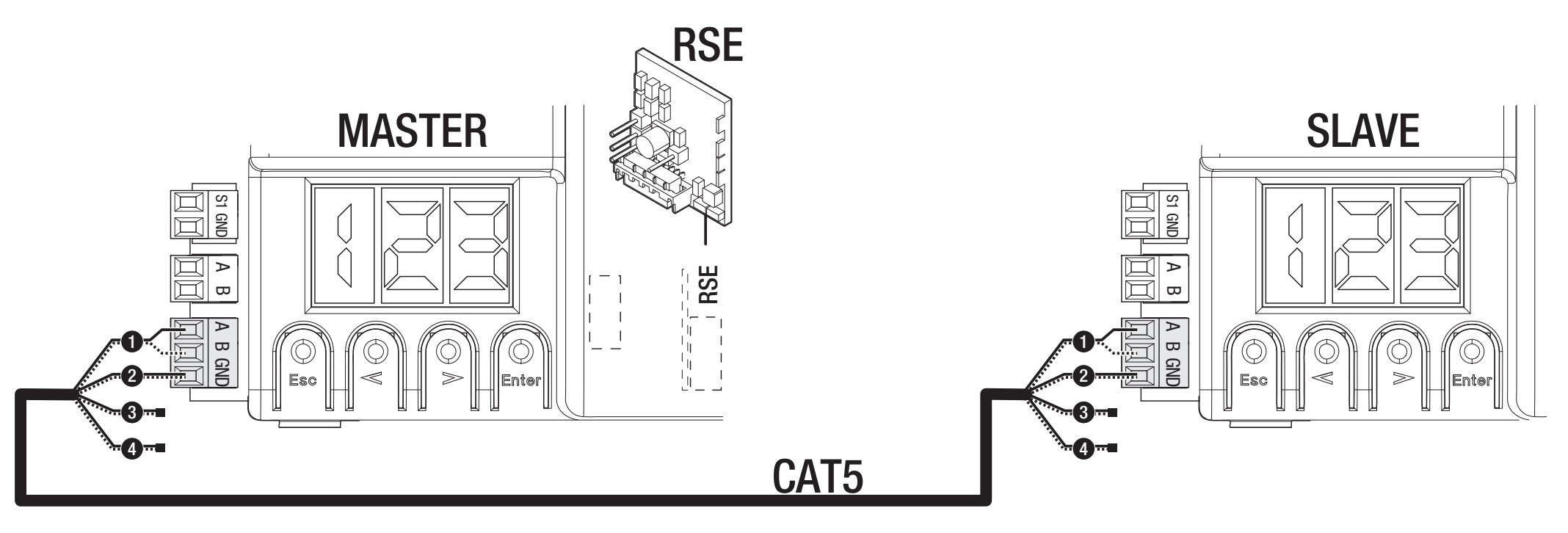

Uparivanje dvaju pogona
U svaku se ploču ugrađuje kartica RSE, a povezivanje se izvodi kabelom CAT 5 preko A–B–GND prema slici. Upravljačke i sigurnosne elemente priključite na ploču MASTER. Na njoj postavite F49 = 1, smjer F54 i prijenos parametara F52. Korisnike pohranjujte na MASTER; djelomično otvaranje i naredba korak po korak rade prema prikazanom zajedničkom sustavu.
Bežična sigurnosna zaštita RIO
RIOCN8WS koristi zaseban priključak RIO. F65/F66 postavljaju dvije bežične sigurnosne rubne letve, a F67/F68 dva kanala fotoćelija. Provjerite stvarnu oznaku stavke i kanala na zaslonu. Bežični sigurnosni test i dalje je aktivan; gubitak veze E17 ili nedostatak konfiguracije E18 riješite prije ponovnog pokretanja.
A4 – resetiranje parametara
Prije resetiranja zabilježite verziju H1, postavke i korisnike; ako imate Memory Roll, spremite podatke. U A4 odaberite ON i potvrdite tipkom ENTER. Za ovdje opisanu izvedbu vratit će se tvorničke postavke i izbrisati naučena putanja.
Nakon resetiranja ponovno postavite A1, F54, F1, sigurnosne ulaze i izvršite učenje A3. Prije uobičajenog rada provjerite zaštite. Brisanje korisnika zasebna je funkcija U3. Na ploči s drukčijim izbornikom A4 može imati drukčiji raspon vraćanja; ravnajte se prema konkretnoj izvedbi ploče.
Dijagnostika prema zaslonu
| Kod | Značenje / provjera |
|---|---|
| E1 | Pogreška kalibracije. Provjerite A3, mehaniku, smjer i granične prekidače. |
| E2 | Pogreška postavke. Provjerite model A1, smjer F54 i je li učenje dovršeno. |
| E3 | Pogreška enkodera. Bez napajanja provjerite priključak +/E/− i vodiče; nakon popravka ponovite učenje. |
| E4 | Pogreška sigurnosnog testa. Provjerite TX na TS-u, napajanje, NC i F5. |
| E7 | Prekoračeno vrijeme rada. Provjerite otpor, graničnike i dovršetak kretanja. |
| E9 | Prepreka pri zatvaranju. Uklonite stvarnu prepreku; provjerite zupčastu letvu i osjetljivost. |
| E10 | Prepreka pri otvaranju. Provjerite putanju i ispravne postavke sila. |
| E11 | Previše uzastopnih prepreka. Popravite mehaniku ili uklonite uzrok aktiviranja zaštite. |
| E13 | Oba granična kontakta su otvorena. Provjerite FA/FC/F i aktivacijske graničnike. |
| E14 | Pogreška serijske komunikacije. Provjerite RSE, CAT 5 i konfiguraciju. |
| E15 | Nekompatibilan odašiljač. Provjerite AF, frekvenciju i U4. |
| E17 | Pogreška komunikacije bežičnog sustava. Provjerite RIO, uređaje i smetnje. |
| E18 | Bežični sustav nije konfiguriran. Provjerite RIO i odgovarajuće F65–F68. |
Ako se vrata ne pomiču, provjerite napajanje, osigurač pogona, STOP i aktivne sigurnosne ulaze, tipku koja je stalno pritisnuta te bateriju odašiljača. Ako se vrata otvaraju, ali ne zatvaraju, provjerite fotoćelije i njihov NC kontakt. Nemojte zaobilaziti kvar zaštite trajnim premoštenjem.
Osigurači ZN7 za 230 V
| Krug | Brzi osigurač |
|---|---|
| Mreža LINE | 1,6 A-F |
| Pribor | 2 A-F |
Osigurače provjeravajte kada su mrežno napajanje i baterije odspojeni. Zamijenite samo osiguračem jednake vrijednosti i tipa; najprije uklonite uzrok kratkog spoja ili preopterećenja.
Održavanje i servis
Redovito provjeravajte čistoću putanje i zupčaste letve, lakoću ručnog pomicanja, pričvršćenje pogona, aktivacijske graničnike, kabele, deblokadu i sve zaštitne elemente. Prije čišćenja i zahvata odspojite mrežno napajanje i pričuvne baterije. U slučaju oštećenja, neuobičajene buke ili vibracija zaustavite rad i uklonite uzrok.
Moment A6 i osjetljivost F34/F35 postavite prema stvarnoj mehanici; nemojte povećanjem momenta prikrivati otpor ili kvar. Nakon podešavanja ili servisa provjerite cijelo kretanje, sile i zaštite. U zapisnik unesite H1, broj ciklusa A5 i popravke. Korisniku predajte upute za cijeli sklop i pokažite ručno deblokiranje. Elektroniku i baterije nakon stavljanja izvan uporabe predajte na predviđeno sabirno mjesto.
Tehničke značajke CAME BXV06AGS
| Parametar | Vrijednost |
|---|---|
| Maksimalna masa krila | 600 kg |
| Maksimalna duljina krila | 18 m |
| Mrežno napajanje pogona | 230 V AC, 50/60 Hz |
| Napajanje motora | 24 V DC |
| Snaga | 270 W |
| Potisna sila | 600 N |
| Maksimalna brzina pomicanja | 12 m/min |
| Maksimalna struja – podatak iz tehničke tablice proizvođača | 11 A |
| Zaštita – stupanj zaštite | IP44 |
| Radna temperatura | −20 do +55 °C |
| Rad | Intenzivan rad; ne radi se o fiksnom broju ciklusa na sat. |
| Vrijeme rada | 180 s |
| Potrošnja u stanju pripravnosti | 5,5 W |
| Razred zaštite | I |
| Zupčanik / krajnji prekidači | Modul 4 / mehanički |
| Boja kućišta | Siva RAL 7024 |
| Upravljanje u ovom priručniku | ZN7, zaslon i ESC/strelice/ENTER |
| Postavka A1 | 2 – 600 kg |

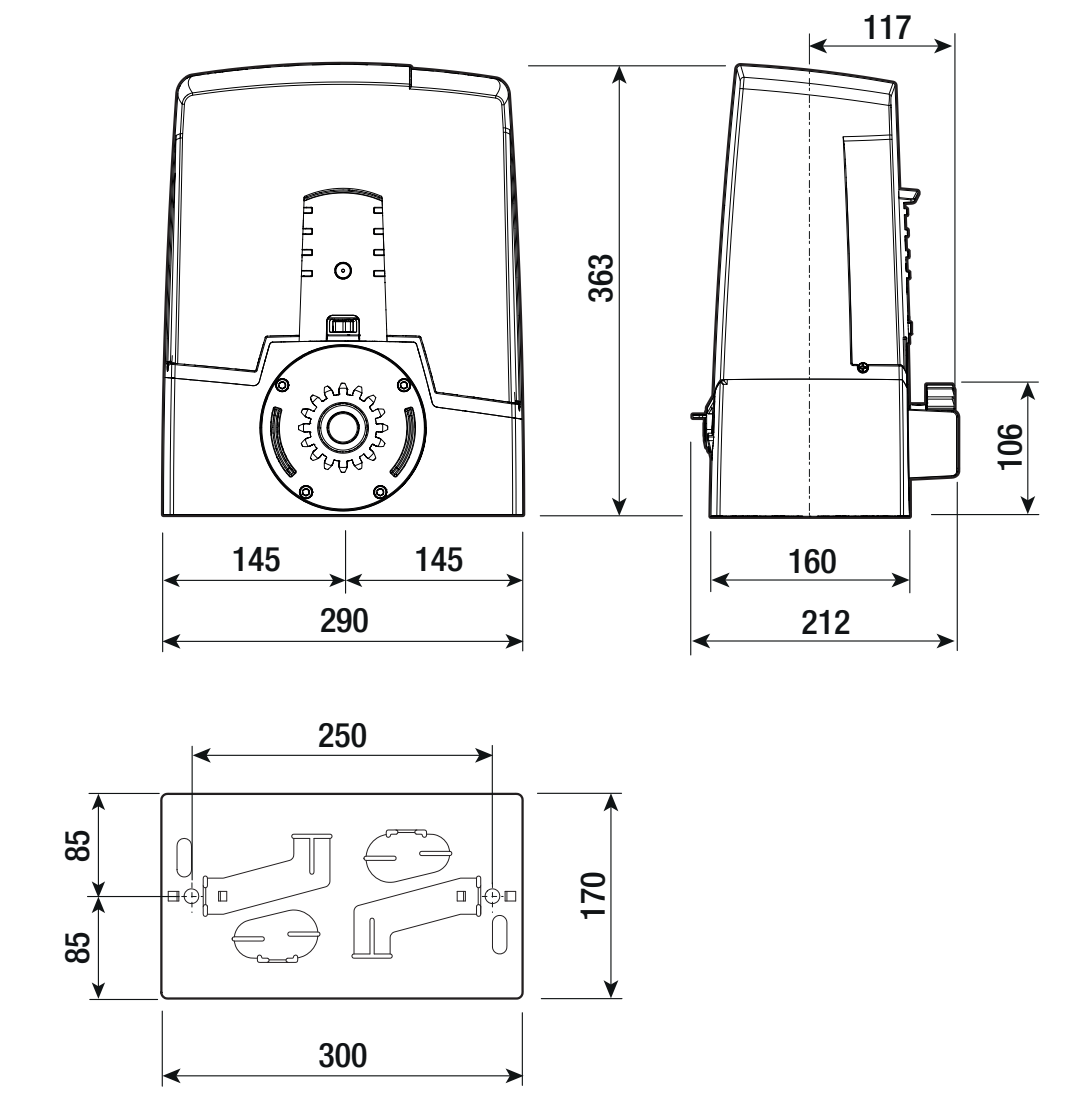

| Dimenzije kućišta (širina × dubina × visina) | 290 × 212 × 363 mm |
| Sidrena ploča | 300 × 170 mm; razmaci prema nacrtu |
