Opis proizvoda Pogonski komplet za kliznu kapiju do 800 kg CAME BXV08AGS, 801MS-0210 (D)
Pogon CAME BXV08AGS namijenjen je za klizne ograde težine do 800 kg i duljine krila do 20 m. Ima elektromehanički prekidač za zaustavljanje. Pogon je nereverzibilan. Detaljne tehničke značajke ». Preuzmite priručnik ».
CAME BXV08AGS s upravljačkom pločom ZN7 je pogon za klizna vrata s motorom 24 V DC i mehaničkim graničnim prekidačima. Mrežno napajanje iznosi 230 V AC. Namijenjen je za krilo do 800 kg i duljine 20 m. Pri procjeni uzmite u obzir masu, duljinu i otpor vrata; veća snaga ne nadomješta lako ručno pomicanje.
Montažu, priključivanje na električnu mrežu i puštanje u rad mora obaviti kvalificirani tehničar. Prije bilo kakvog zahvata odspojite mrežno napajanje i eventualne baterije. Fotoćelije i enkoder ne zamjenjuju čvrste graničnike, zaštitu opasnih mjesta ni provjeru sila na dovršenim vratima.
Prije montaže provjerite natpisnu pločicu pogona, ploču ZN7, verziju H1 i njezin izbornik. Tehnički podaci i sheme spajanja u nastavku odnose se na opisanu izvedbu. Sljedeće postavke odnose se na izvedbu s F28 = 60–100 %, F8 = 1/2 i U3 = 0/1. Ako ploča nudi drukčije vrijednosti ili priključke, upotrijebite priručnik za konkretnu izvedbu; te tri stavke same po sebi ne određuju cijeli firmver.

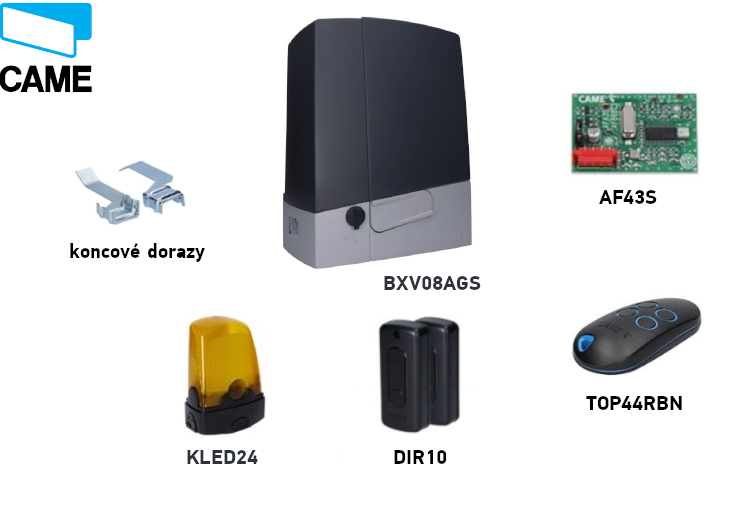

Komplet CAME BXV08AGS
Oba kompleta uključuju pogon, upravljač, fotoćelije, radijski prijamnik i signalnu svjetiljku. Prije spajanja provjerite oznake isporučenog pribora. Dodatne elemente, osobito zupčastu letvu i lokalno upravljanje, odaberite prema konkretnim vratima.
| Značajka | CAME BXV08AGS |
|---|---|
| Komplet |  CAME BXV08AGS, 801MS-0210 (D) |
| Maksimalna masa krila | 800 kg |
| Maksimalna duljina krila | 20 m |
| Mreža / motor | 230 V AC / 24 V DC |
| Snaga / sila | 400 W / 800 N |
| Maksimalna brzina | 11 m/min |
| Odabir motora A1 | 3 – 800 kg |
| Upravljanje opisano u ovom priručniku | ZN7, zaslon i izbornik |
Podatak 18 ili 20 m označava maksimalnu duljinu krila, a ne automatski širinu slobodnog prolaza. Odabir A1 ne mijenja nosivost fizičkog pogona.
Pribor i primjeri spajanja
Sljedeći primjeri odnose se na konkretno označenu opremu. Za drugi tip upotrijebite njegove vlastite priključke i parametre; ista funkcija ili frekvencija sami po sebi ne potvrđuju kompatibilnost.
| Element | Provjereni primjer / primjena |
|---|---|
| Fotoćelije | CAME DIR10, 12/24 V AC/DC, domet 10 m; spajanje i test TS. |
| Signalna svjetiljka | CAME KLED24, 24 V AC/DC, 2 W; izlaz 10–E. |
| Radijski prijamnik | CAME AF43S, utična kartica AF, 433,92 MHz; kodiranje provjerite zajedno s U4. |
| Daljinski upravljač | CAME TOP-432EE, fiksni kod 433,92 MHz; primjer za odgovarajući prijamnik. |
| Letva | Zupčaste letve, modul 4; zazor i pričvršćivanje. |
| Lokalno upravljanje | Prekidači, tipkala i čitači; naredbe NO i sigurnosni kontakti NC prema rasporedu priključnih stezaljki. |
Montaža pogona
Kad je pogon deblokiran, vrata se moraju lako pomicati cijelom putanjom, bez nagiba, oštećenih kotačića ili opasnosti od iskakanja iz vodilice. Provjerite čvrste mehaničke graničnike u otvorenom i zatvorenom položaju, stabilnost podloge te zaštitu mjesta na kojima bi krilo nekoga moglo prignječiti. U prostoru pogona ne smije se zadržavati voda niti na njega smije izravno prskati voda. Ako klizno krilo ima ugrađena pješačka vrata, motorno pomicanje smije biti moguće samo kada su ona sigurno zatvorena.
Temelj i sidrena ploča
Primjer ugradnje predviđa iskop dimenzija 400 × 240 mm i dubine 800 mm. Dimenzije temelja prilagodite tlu i konkretnim vratima. Oplata strši 50 mm iznad tla; upotrijebite armaturu i sidra M12. Za dovod do pogona preporučuje se zaštitna cijev Ø 40 mm, za pribor Ø 25 mm, a za eventualno uže za deblokiranje Ø 20 mm.
Sidrenu ploču postavite vodoravno, provucite kabele kroz njezine otvore, a navojne dijelove sidara ostavite iznad površine. Ostavite beton da se stvrdnjava najmanje 24 sata. Položaj ploče u odnosu na zupčastu letvu odredite prema crtežu: vodoravni razmak od 95 mm i visina od 106 mm odnose se na označene površine na presjeku. Nemojte ih zamijeniti s dimenzijama temelja.
Ugradnja i podešavanje visine
Skinite poklopac i postavite pogon na ploču. Kabeli moraju prolaziti donjim dijelom kućišta i kroz pravilno postavljene kabelske uvodnice. Tijekom podešavanja podignite pogon navojnim nožicama za 5–10 mm, kako bi ostalo prostora za podešavanje zahvata.
Zupčasta letva i zazor zahvata
Deblokirajte pogon i pričvrstite zupčastu letvu dok ručno pomičete krilo. Pri spajanju dijelova postavite pomoćni komad zupčaste letve ispod spoja kako bi zubi glatko nastavili jedan na drugi. Nakon montaže podesite vertikalni i horizontalni položaj pogona.
Ostavite zazor od 1–2 mm između zupčaste letve i zupčanika. Težina vrata ne smije opterećivati pogon. Ručno pomaknite vrata cijelom putanjom, provjerite zahvat i spojeve zupčaste letve, a zatim zategnite matice i podloške na sidrima.
Mehanički krajnji prekidači
Ručno pomaknite krilo u otvoreni položaj. Pričvrstite graničnik za otvaranje na zupčastu letvu tako da njegov nagib pouzdano aktivira opružni mikroprekidač. Na isti način podesite graničnik za zatvaranje. Čvrsto osigurajte graničnike; mehanički graničnik vrata i prekidački graničnik pogona imaju različite uloge.
U prikazanom sklopu ostavite pri krajnjem položaju približno 20 mm prije mehaničkog graničnika. Provjerite zaustavljanje pri stvarnoj brzini i opterećenju.
Ožičenje
| Priključak | Kabel / uvjet |
|---|---|
| Mrežno napajanje 230 V AC, L/N/PE | 3G × 1,5 mm² do 20 m; 3G × 2,5 mm² za 20–30 m. |
| Upravljački elementi | Broj vodiča prema načinu upravljanja, presjek 0,5 mm² za navedene kratke trase. |
| Fotoćelije DIR10 | TX: 2 × 0,5 mm²; RX: 4 × 0,5 mm². Obavezno povezati TX i kontakt NC. |
| Antena | RG58, najviše 10 m; preporučeno do 5 m. |
| RSE / CRP | UTP CAT 5; zasebna serijska veza, ne za napajanje motora. |
Broj vodiča mora odgovarati cijeloj odabranoj shemi. Kod dulje trase, istodobnih opterećenja ili druge dodatne opreme, tehničar mora ponovno izračunati presjek prema struji i padu napona. Zaštitite kabele od oštećenja i dodira s motorom ili transformatorom; mrežni kabel i niskonaponske krugove prikladno razdvojite.
Ručno deblokiranje u slučaju nestanka napajanja
Prije ručnog pomicanja isključite napajanje i osigurajte krilo. Deblokiranje oštećenih ili neuravnoteženih vrata može uzrokovati nekontrolirano kretanje.
- Umetnite ključ u bravu i okrenite ga u smjeru strelice na slici.
- Povucite i otvorite polugu za deblokiranje kao što je prikazano na slici.
- Rukom kontrolirano pomičite vrata, bez osoba na putanji.
- Pri ponovnom blokiranju vratite polugu u početni položaj i zaključajte mehanizam. Prije slanja naredbe motoru provjerite je li pogon blokiran.
Orijentacija na upravljačkoj ploči ZN7
ZN7 ima zaslon i tipke ESC, strelice i ENTER. Postavkama, vremenima i korisnicima upravlja se putem izbornika. Priključci AF, Memory Roll, R700/R800, RSE i RIOCN8WS imaju zasebne namjene; karticu umećite ili vadite samo kada su mrežno napajanje i baterije isključeni.
| Broj na slici | Element |
|---|---|
| 1 / 2 / 3 | Motor / enkoder / krajnji prekidači |
| 4 / 5 / 6 | Naredbe i sigurnosni uređaji / antena / AF |
| 7 / 8 / 9 / 10 | Memory Roll / R700 ili R800 / RSE / RIOCN8WS |
| 11 / 12 | Zaslon / programske tipke |
| 13 / 14 / 15 | A–B–GND serijska veza / A–B tipkovnica / S1–GND transponder |
| 16 / 17 / 18 | GSM modul / RGP1 / dodatna oprema i svjetla |
| 19 / 20 / 21 / 22 | Osigurač dodatne opreme / ulaz ploče / mrežni osigurač / mrežni priključak |
Priključne stezaljke i napajanje ZN7
| Priključne stezaljke | Namjena / napon / polaritet |
|---|---|
| L / N / PE | Mrežno napajanje 230 V AC, 50/60 Hz za BXV08AGS. PE je zaštitni vodič; AC nema +/−. |
| 10 / 11 | Dodatna oprema: uobičajeno 24 V AC, pri radu na baterije 24 V DC, zbroj opterećenja najviše 40 W. Kod DC-a 10 = plus (+), 11 = minus (−); kod AC-a nema polariteta. |
| 10 / E | Žmigavac ili cikličko svjetlo, 24 V AC/DC, maks. 25 W. Kod DC-a 10 je zajednički pozitivni pol, a E je preklopljeni izlaz. |
| 10 / 5 | Signalizacija stanja vrata, 24 V AC/DC, maks. 3 W. Kod DC-a 10 je zajednički pozitivni pol, a 5 je preklopljeni izlaz; nije namijenjeno stalnom napajanju. |
| 24 / 0 | Unutarnje napajanje ploče iz napojnog dijela; nemojte povezivati kao izlaz za dodatnu opremu ni kao vanjski ulaz za baterije. |
| M / N | Motor 24 V DC; ostavite ožičenje ispravnog sklopa. Nije priključak za napajanje 230 V. |
| + / E / − | Enkoder: napajanje +/− i signal E; nije univerzalni izlaz za dodatnu opremu. |
| F / FA, F / FC | F zajednički, FA otvaranje, FC zatvaranje; krajnji kontakti NC bez polariteta. |
| A / B / GND – RSE | Serijsko sučelje s karticom RSE; nemojte ga zamijeniti s A/B priključcima tipkovnice. |
Naredbe i sigurnosni kontakti
| Priključne stezaljke | Kontakt / djelovanje |
|---|---|
| 1–2 | NC STOP; aktivirati F1 = ON ako je priključen. Tvornički F1 = OFF. Bez polariteta. |
| 2–7 | NO naredba; funkciju određuje F7. Beznaponski kontakt bez polariteta. |
| 2–3P | NO djelomično ili potpuno otvaranje prema F8. Beznaponski kontakt bez polariteta. |
| 2–CX / 2–CY | Sigurnosni ulazi NC; podesiti F2/F3. Bez polariteta. |
| 10 / TS | Ispitana grana napajanja fotoćelija prema shemi; ne aktivirajte F5 bez ispravnog ožičenja. |
| A–B / R800 | Kodna tipkovnica s karticom za dekodiranje R800, F14 = 1. |
| S1–GND / R700 | Transponder ili čitač s R700, F14 = 0. |
| Antena / AF | RG58 i priključna radijska kartica odgovarajuće frekvencije/kodiranja. |
Signalna svjetiljka i signalizacija stanja
KLED24, 24 V AC/DC i 2 W, spojite na 10–E; za signalnu svjetiljku postavite F18 = 0. KLED24 nema zasebno označen priključak +/−. Kod AC napajanja nema istosmjerne polarizacije; kod DC napajanja 10 je pozitivan zajednički priključak ploče. Ne spajajte signalnu svjetiljku od 230 V na ovaj izlaz od 24 V.
Izlaz 10–5 namijenjen je maloj signalizaciji stanja, maks. 3 W, uz postavku F10. Način rada cikličkog svjetla F18 = 1 zahtijeva vrijeme automatskog zatvaranja; svjetlo ostaje upaljeno od otvaranja do potpunog zatvaranja, uključujući vrijeme čekanja.
Fotoćelije i sigurnosni test
CAME DIR10 čine odašiljač TX i prijamnik RX s dometom od 10 m. Postavite premosnik prijamnika na 24 V. Potrošnja para iznosi 60 mA pri 24 V AC. Napajanje RX-a označeno je 10 (+), 2 (−); TX ima priključke TX i 2; proizvođač na ovom nacrtu ne navodi zasebne oznake +/− za njih. Kod izmjeničnog napajanja nema istosmjerne polarizacije. Priključak TX dio je sinkronizacije; spojite RX TX s TX TX prema shemi i nemojte tu vezu zamijeniti izravnim napajanjem s priključka 10 ploče.
| Priključak fotoćelije | Uobičajeno spajanje | Spajanje s testom |
|---|---|---|
| RX 10 (+) | Ploča 10 | Ploča 10 |
| RX 2 (−) i RX C | Ploča 2 | Ploča 2 |
| RX TX ↔ TX TX | Spojite TX između prijamnika i odašiljača | Ista veza |
| TX 2 | Ploča 2 | Ploča TS |
| RX NC | Ploča CX | Ploča CX |
Kontakt C–NC je beznaponski sigurnosni kontakt. Nema ni plus ni minus. Spajanje napajanja i kontakta dva su različita strujna kruga. Kod DC napajanja 10 je pozitivan pol; negativni priključak RX 2 u ovoj konkretnoj shemi spojen je na zajednički priključak 2 ploče. Nemojte zamijeniti priključak 2 s priključkom napajanja 11.
Za kontakt na CX postavite F2 = C1. Za kontakt na CY odaberite odgovarajuću reakciju putem F3. C1 ponovno otvara pri zatvaranju, C2 ponovno zatvara pri otvaranju, C3 zaustavlja uz naknadno automatsko zatvaranje i zahtijeva F19; C4 čeka uklanjanje prepreke, a zatim nastavlja kretanje.
Spajanje testa putem TS
Tijekom testa TX 2 premješta se na TS, dok RX 2 i RX C ostaju na priključku 2 ploče. Veza TX-a između odašiljača i prijamnika ostaje. Najprije promijenite ožičenje dok je napajanje isključeno, a tek zatim aktivirajte test.
Postavite F5 = 1 za CX, 2 za CY ili 4 za CX i CY. U slučaju pogreške testa prikazuje se E4 i pogon neće izvršiti naredbu. Funkcija se upotrebljava zajedno s aktivnim sigurnosnim ulazima.
Nakon spajanja ispitajte prekid zrake tijekom odgovarajućeg kretanja i njezino ponovno oslobađanje. Nemojte trajno premostiti sigurnosni ulaz kao rješenje kvara.
Sigurnosne rubne letve
Kontaktni rub NC spojite između 2 i CX ili CY te odaberite C7 – ponovno otvaranje pri zatvaranju ili C8 – ponovno zatvaranje pri otvaranju. Beznaponski kontakt nema polaritet. Otpornu rubnu letvu nemojte spajati kao običan NC kontakt; mora imati odgovarajuće sučelje za konkretni sustav upravljanja.
Prvo pokretanje ZN7
- Provjerite slobodno kretanje, zupčastu letvu, mehaničke i električne graničnike, osiguran pogon, ožičenje i zaštitu opasnih mjesta.
- Uključite napajanje i provjerite zaslon. Postavite A1 = 3 za motor do 800 kg, F54 prema smjeru i F1 prema spojenom STOP-u.
- Postavite F2/F3 za spojene zaštite i eventualni test F5. Nekorištene ulaze ostavite deaktiviranima. Za učenje postavite F11 = ON.
- Izvedite A3 – učenje putanje.
- Postavite radne parametre i korisnike te ispitajte cijeli ciklus, djelomično otvaranje, svaki sigurnosni element, signalnu svjetiljku i ponašanje nakon nestanka mrežnog napajanja.
Prvi uobičajeni manevar nakon uključivanja napajanja jest otvaranje; pričekajte da se dovrši. Kalibracija A3 ima vlastiti slijed. U slučaju neuobičajene buke, vibracija ili pogrešnog smjera odmah zaustavite pogon tipkom ESC/STOP i uklonite uzrok.
A3 – automatsko učenje putanje
Preduvjeti: ispravno postavljeni A1 i F54, podešen STOP, aktivan enkoder, ispravni krajnji prekidači i mehanički graničnici. Ručno pomaknite krilo približno do polovice i ponovno osigurajte pogon. Prostor mora ostati slobodan.
Tijekom kalibracije sigurnosni uređaji su isključeni, osim zaustavljanja tipkom ESC. Tehničar mora nadzirati cijelo kretanje i spriječiti ulazak osoba u putanju.
- Pritisnite ENTER, strelicama odaberite A3 i potvrdite tipkom ENTER.
- Odaberite ON i potvrdite tipkom ENTER.
- Pogon najprije zatvara do krajnjeg položaja; na zaslonu se prikazuje CL1.
- Zatim otvara do krajnjeg položaja; na zaslonu se prikazuje OP1.
- Nakon dovršetka provjerite cijelo kretanje i zaštite. U slučaju E1/E2 najprije uklonite uzrok prema dijagnostici; nemojte ponavljati učenje zbog mehaničkog kvara.
Programiranje putem zaslona
Programirajte dok je pogon zaustavljen. ENTER otvara izbornik i potvrđuje odabir; strelice </> odabiru stavku ili mijenjaju vrijednost. Nakon promjene pritisnite ENTER za potvrdu. ESC poništava nepotvrđenu promjenu, vraća se natrag ili izlazi iz izbornika. Tijekom uobičajenog rada tipka ESC zaustavlja pogon; strelice omogućuju probno kretanje.
Podebljano su označene izričito navedene tvorničke vrijednosti u izborniku. Funkcije dodatne opreme prikazuju se samo s potrebnom karticom ili aktivnom povezanom funkcijom. Prije promjene zabilježite trenutačne postavke. Manji broj osjetljivosti F34/F35 znači veću osjetljivost; nakon promjene brzine, okretnog momenta ili osjetljivosti potrebno je provjeriti sile i zaštite.
Funkcije F
Korisnici i sustav U / A / H
Uparivanje i brisanje daljinskih upravljača
Memorija ZN7 ima kapacitet od 250 korisnika. Prijamnik mora biti ugrađen u AF i odgovarati frekvenciji i kodiranju odašiljača. Primjer fiksnog koda od 433,92 MHz je TOP-432EE s AF43S. U4 može ograničiti raspon primljenih kodiranja; ista frekvencija sama po sebi nije dovoljna.
- U U1 odaberite funkciju: 1 korak po korak, 2 sekvencijalno, 3 samo otvaranje ili 4 djelomično otvaranje.
- Potvrdite tipkom ENTER i pošaljite kod pritiskom na odabranu tipku upravljača.
- Ponovite postupak za sljedećeg korisnika. Zabilježite brojeve pohrane i pridružene naredbe, a zatim provjerite stvarni rad.
Jednog korisnika možete izbrisati putem U2: odaberite ON, odaberite broj strelicama ili aktivirajte odgovarajući pohranjeni odašiljač, a zatim potvrdite tipkom ENTER. Na zaslonu će se prikazati CLr kao potvrda brisanja. U3 = 1 briše sve korisnike.
U4 = 2 (Rolling Code) ili 3 (TWIN) briše prethodno pohranjene odašiljače s drugim kodiranjem. Prije promjene provjerite sustav, verziju H1 i evidenciju upravljača; nemojte je koristiti kao pokusno rješenje kvara prijamnika.
Sigurnosna kopija putem Memory Rolla
- Odspojite mrežno napajanje i eventualne baterije te umetnite Memory Roll u njegov priključak.
- Uključite napajanje; za spremanje podataka upotrijebite F50 = 1, a za učitavanje F51 = 1. Učitavanjem će se podaci na ploči zamijeniti spremljenim podacima.
- Po završetku ponovno odspojite napajanje i izvadite memorijsku karticu.
- Nakon učitavanja provjerite model, smjer, zaštite i sve naredbe. Ova ZN7 ima priključak za Memory Roll; nemojte koristiti nepostojeći USB priključak.
Usklađivanje dvaju pogona
U svaku se ploču ugrađuje kartica RSE, a povezivanje se izvodi kabelom CAT 5 preko priključaka A–B–GND prema slici. Upravljačke i sigurnosne elemente priključite na ploču MASTER. Na njoj postavite F49 = 1, smjer F54 i prijenos parametara F52. Korisnike pohranjujte na MASTER; djelomično otvaranje i naredba korak po korak rade prema prikazanom zajedničkom sustavu.
Bežična sigurnosna zaštita RIO
RIOCN8WS koristi zaseban priključak RIO. F65/F66 postavljaju dvije bežične sigurnosne rubne letve, a F67/F68 dva kanala fotoćelija. Provjerite stvarnu oznaku stavke i kanala na zaslonu. Test bežične sigurnosne zaštite i dalje je aktivan; gubitak veze E17 ili nedostajuću konfiguraciju E18 riješite prije ponovnog pokretanja.
A4 – resetiranje parametara
Prije resetiranja zabilježite verziju H1, postavke i korisnike; ako imate Memory Roll, spremite podatke. U A4 odaberite ON i potvrdite tipkom ENTER. Za ovdje opisanu izvedbu vraćaju se tvorničke postavke i brišu se naučene postavke putanje.
Nakon resetiranja ponovno postavite A1, F54, F1, sigurnosne ulaze i pokrenite učenje A3. Prije redovnog rada provjerite zaštite. Brisanje korisnika zasebna je funkcija U3. Na ploči s drukčijim izbornikom A4 može imati drukčiji opseg resetiranja; ravnajte se prema konkretnoj izvedbi ploče.
Dijagnostika prema zaslonu
| Kod | Značenje / provjera |
|---|---|
| E1 | Pogreška kalibracije. Provjerite A3, mehaniku, smjer i krajnje prekidače. |
| E2 | Pogreška postavki. Provjerite model A1, smjer F54 i je li učenje dovršeno. |
| E3 | Pogreška enkodera. Bez napajanja provjerite priključak +/E/− i vodiče; nakon popravka provedite učenje. |
| E4 | Pogreška testa sigurnosne zaštite. Provjerite TX na TS-u, napajanje, NC i F5. |
| E7 | Prekoračeno je vrijeme rada. Provjerite otpor, graničnike i dovršetak kretanja. |
| E9 | Prepreka pri zatvaranju. Uklonite stvarnu prepreku; provjerite zupčastu letvu i osjetljivost. |
| E10 | Prepreka pri otvaranju. Provjerite putanju i ispravnu postavku sila. |
| E11 | Previše uzastopnih prepreka. Popravite mehaniku ili uklonite uzrok aktiviranja zaštite. |
| E13 | Oba krajnja kontakta su otvorena. Provjerite FA/FC/F i sklopne graničnike. |
| E14 | Pogreška serijske komunikacije. Provjerite RSE, CAT 5 i konfiguraciju. |
| E15 | Nekompatibilan odašiljač. Provjerite AF, frekvenciju i U4. |
| E17 | Greška u komunikaciji bežičnog sustava. Provjerite RIO, uređaje i smetnje. |
| E18 | Bežični sustav nije konfiguriran. Provjerite RIO i odgovarajuće postavke F65–F68. |
Ako se vrata ne pomiču, provjerite napajanje, blokadu pogona, STOP i aktivne sigurnosne ulaze, zaglavljeni pritisni gumb te bateriju odašiljača. Ako se otvaraju, ali ne zatvaraju, provjerite fotoćelije i njihov NC kontakt. Nemojte zaobilaziti sigurnosnu zaštitu trajnim premoštenjem.
Osigurači ZN7 za 230 V
| Krug | Brzi osigurač |
|---|---|
| Mreža LINE | 1,6 A-F |
| Pribor | 2 A-F |
Osigurače provjeravajte bez mrežnog napajanja i baterija. Zamijenite ih samo osiguračem iste vrijednosti i tipa; najprije uklonite uzrok kratkog spoja ili preopterećenja.
Održavanje i servis
Redovito provjeravajte čistoću putanje i zupčaste letve, lakoću ručnog pomicanja, pričvršćenost pogona, sklopne graničnike, kabele, deblokadu i sve zaštitne elemente. Prije čišćenja i intervencije odspojite mrežno napajanje i pomoćnu bateriju. U slučaju oštećenja, neuobičajene buke ili vibracija zaustavite rad i uklonite uzrok.
Moment A6 i osjetljivost F34/F35 podešavajte prema stvarnoj mehanici; nemojte povećanjem momenta prikrivati otpor ili kvar. Nakon podešavanja ili servisa provjerite cijeli hod, sile i zaštite. U zapisnik unesite H1, broj ciklusa A5 i obavljene popravke. Korisniku predajte upute za cijeli sklop i pokažite mu ručno deblokiranje. Elektroničke uređaje i baterije pri zbrinjavanju predajte na predviđeno mjesto za prikupljanje.
Tehničke značajke CAME BXV08AGS
| Parametar | Vrijednost |
|---|---|
| Maksimalna masa krila | 800 kg |
| Maksimalna duljina krila | 20 m |
| Mrežno napajanje pogona | 230 V AC, 50/60 Hz |
| Napajanje motora | 24 V DC |
| Snaga | 400 W |
| Sila potiska | 800 N |
| Maksimalna brzina pomicanja | 11 m/min |
| Maksimalna struja – podatak iz tehničke tablice proizvođača | 16 A |
| Zaštita – stupanj zaštite | IP44 |
| Radna temperatura | −20 do +55 °C |
| Rad | Intenzivan rad; ne radi se o fiksnom broju ciklusa na sat. |
| Vrijeme rada | 180 s |
| Potrošnja u stanju pripravnosti | 5,5 W |
| Razred zaštite | I |
| Zupčanik / krajnji prekidači | Modul 4 / mehanički |
| Boja kućišta | Siva RAL 7024 |
| Upravljanje u ovom priručniku | ZN7, zaslon i ESC/strelice/ENTER |
| Postavka A1 | 3 – 800 kg |
| Dimenzije kućišta (širina × dubina × visina) | 290 × 212 × 363 mm |
| Sidrena ploča | 300 × 170 mm; razmaci prema nacrtu |
