Set pogona za klizna vrata do 400 kg CAME BX704, 801MS-0020 (D)
| Dostupnost proizvoda: | do 3 dana | Robu u pravilu šaljemo u roku od 3 dana. |
|---|
do 3 dana
493,54 € s PDV-om
| Težina |
|---|
| 16 kg |
Opis proizvoda Set pogona za klizna vrata do 400 kg CAME BX704, 801MS-0020 (D)
Pogon CAME BX704AGS namijenjen je za klizna vrata težine do 400 kg i duljine krila do 14 m. Ima elektromehanički prekidač za zaustavljanje. Pogon je nepovratni. Detaljne tehničke značajke ». Priručnik za preuzimanje ».
CAME BX704AGS i upravljačka jedinica ZBX7N
Komplet uključuje pogon za klizna vrata do 400 kg s mehaničkim graničnim prekidačima. Motor i napajanje su 230 V AC; pribor se napaja iz zasebnog izlaza 24 V AC. Ugrađeni enkoder omogućuje učenje putanje, detekciju prepreka i podesivo usporavanje.
Prije podešavanja provjerite točan pogon, oznaku ZBX7N na ploči i verziju firmvera u H1. Popis u nastavku namijenjen je starijoj izvedbi upravljanja s opcijama F8 0 = djelomično otvaranje / 1 = otvaranje. Samo podudaranje opcije F8 ne potvrđuje podudaranje cijele verzije. Ploče s istim nazivom i istim opcijama F8 mogu se razlikovati po ponašanju memorije ili tehničkim podacima. Prije promjene usporedite postavke i postupak s uputama isporučenima uz konkretnu ploču. Ako F8 ima opcije 1/2, nemojte upotrebljavati brojeve i tvorničke vrijednosti navedene u nastavku. Pogone s mrežnim motorom od 230 V nemojte zamijeniti s modelima od 24 V.
Montaža, priključivanje na električnu mrežu, podešavanje sila i sigurnosna ispitivanja namijenjeni su kvalificiranom tehničaru. Prije rukovanja stezaljkama ili priključnim karticama isključite napajanje. Pogon ne smije zamijeniti nedostajuće mehaničke graničnike ni nadvladavati neispravan mehanizam vrata.

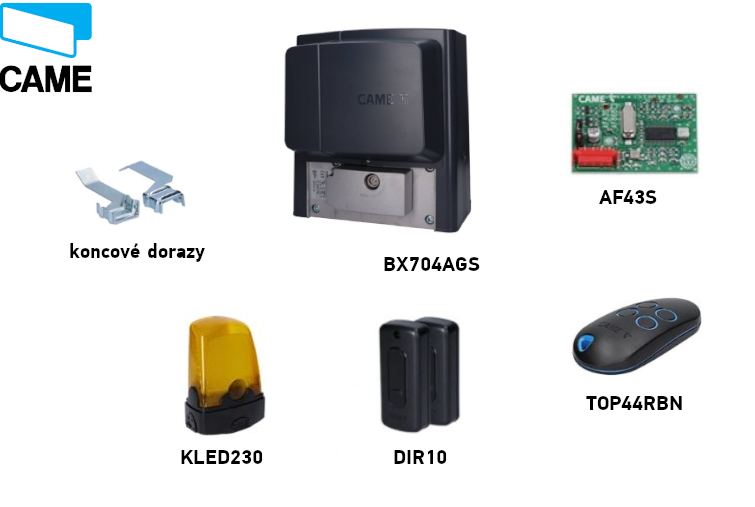

Što sadrži komplet
Pogon BX704AGS s ugrađenom pločom ZBX7N, graničnici za prekid rada, radijska kartica AF43S, daljinski upravljač TOP44RBN, par fotoćelija DIR10 i signalna bljeskalica KLED230. Zupčasta letva odabire se prema vratima; nije navedena kao dio opreme ovog kompleta.
Komplet CAME BX704
| Svojstvo | CAME BX704AGS |
|---|---|
| Komplet |  BX704 – do 400 kg |
| Masa krila vrata | maks. 400 kg |
| Duljina krila vrata | maks. 14 m |
| Motor i ploča | 230 V AC / ZBX7N |
| Granični prekidači | mehanički |
| Oprema | AF43S, TOP44RBN, DIR10, KLED230 |
Odabir izvršite prema stvarnoj masi, duljini, otporu pri kretanju i broju ciklusa; sama masa nije dovoljna.
Pribor – što, zašto i vrsta
| Što | Zašto | Vrsta / povezivanje |
|---|---|---|
| Fotoćelije | Zaštita prolaznog prostora pri zatvaranju. | CAME DIR10, sinkronizirani par, 24 V AC; stezaljke i test. |
| Daljinski upravljač | Naredba za cijelu ili djelomičnu putanju. | TOP44RBN, 433,92 MHz, Rolling Code; pohrana putem U1. |
| Radijska kartica | Prijam signala daljinskog upravljača. | AF43S u AF priključku; kodovima i korisnicima upravlja ZBX7N. Sama frekvencija ne određuje kompatibilnost. |
| Signalna bljeskalica | Upozorava na kretanje vrata. | CAME KLED230 na W–E1, 230 V AC; izlaz i F18. |
| Zupčasta letva | Prenosi kretanje na krilo vrata. | Letva s modulom 4, prikladna i za masu konkretnih vrata; montaža. |
| Tipkalo / ključna sklopka | Lokalno upravljanje ili djelomično otvaranje. | Sklopke i tipkala, beznaponski kontakt NO za 2–7 ili 2–3P; povezivanje. |
| Sigurnosna rubna letva | Zaštita od prignječenja na opasnim mjestima. | CAME DFWN s NC kontaktom; otporna rubna letva od 8,2 kΩ samo uz ispravnu konfiguraciju r7/r8. Sučelje i podešavanje. |
| Serijsko sučelje | Povezivanje dvaju pogona ili komunikacija CRP. | RSE u odgovarajućoj utičnici, A/B/GND; MASTER/SLAVE. Nije riječ o uobičajenom radijskom prijamniku. |
Odabir pogona i opterećenje

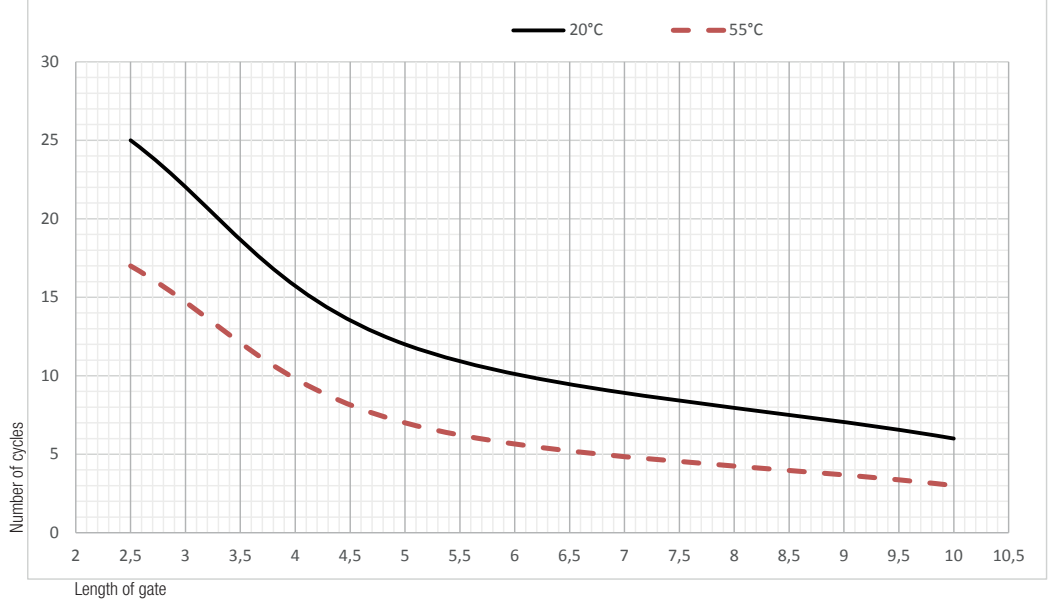

Maksimalna masa krila vrata iznosi 400 kg, maksimalna duljina iznosi 14 m. Nakon deblokiranja vrata se moraju glatko kretati cijelom putanjom i imati mehaničke graničnike u oba smjera. U slučaju udaraca, zapinjanja ili povećanog otpora najprije popravite vodilicu i mehanizam.

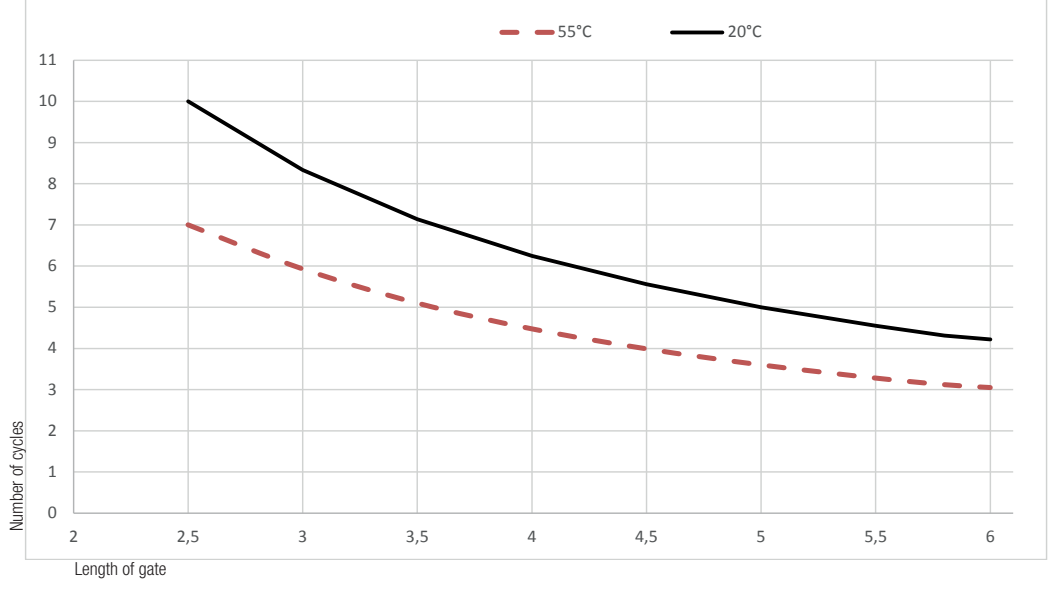

17 ciklusa na sat i 6 uzastopnih ciklusa odnosi se na referentnu duljinu krila vrata od 4 m, temperaturu od 20 °C i pravilno montirana vrata bez dodatnog trenja. To nisu vrijednosti za sve duljine do 14 m. Kod duljeg krila i viših temperatura dopušteni broj ciklusa smanjuje se prema izvornim grafovima.
Nemojte procjenom produžavati grafikone izvan posljednje prikazane točke. Broj ciklusa na sat predstavlja ograničenje rada, a ne jamstvo vijeka trajanja.
Montaža pogona i ožičenje
- Provjerite stabilnost krila, valjke, vodilicu ili tračnicu, lakoću kretanja i čvrste mehaničke graničnike. Osigurajte opasna mjesta kod zupčaste letve i zupčanika.

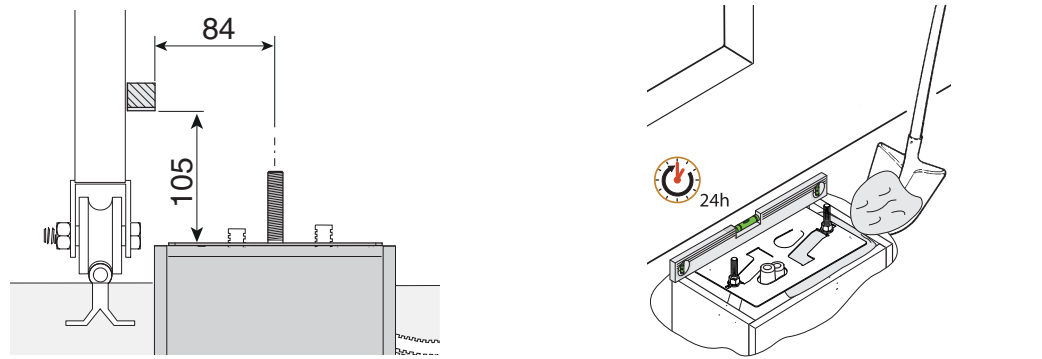

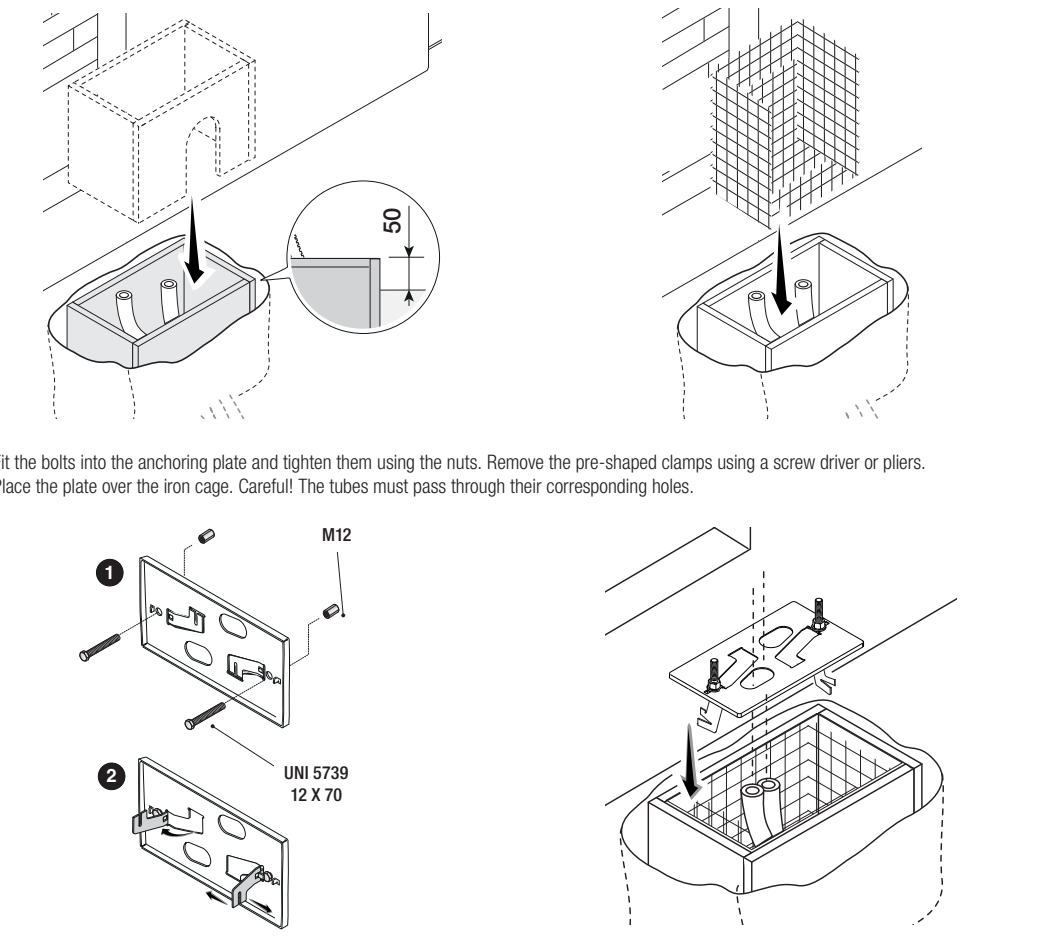

- Odaberite čvrstu podlogu zaštićenu od udaraca i izravnog prskanja. Pripremite zaštitne cijevi; za pogon se preporučuje Ø 40 mm, a za dodatnu opremu Ø 25 mm.
- Temeljna oplata treba biti veća od sidrene ploče i stršiti 50 mm iznad tla. Ugradite čeličnu armaturu. Pričvrstite vijke M12 na ploču i provedite zaštitne cijevi kroz njezine otvore.
- Kod postojeće zupčaste letve pridržavajte se izvorne dimenzijske mjere 84 / 105 mm. Poravnajte ploču i betonirajte je; pričekajte najmanje 24 sata da se beton stvrdne.
- Ostavite kabele da strše približno 600 mm. Skinite poklopce, postavite pogon na ploču i podesivim nožicama podignite ga za 5–10 mm prije prvog poravnavanja kako bi ostalo prostora za podešavanje.
Preporučeni minimalni presjeci
| Vod | Manje od 20 m | Više od 20 m i manje od 30 m |
|---|---|---|
| Napajanje 230 V AC, L/N/PE | 3G × 1,5 mm² | 3G × 2,5 mm² |
| Signalna svjetiljka | 2 × 0,5 mm² | 2 × 0,5 mm² |
| Upravljački kontakt | 2 × 0,5 mm² | 2 × 0,5 mm² |
| Fotoćelija TX | 2 × 0,5 mm² | 2 × 0,5 mm² |
| Fotoćelija RX | 4 × 0,5 mm² | 4 × 0,5 mm² |
Za vanjsko mrežno ožičenje koristi se H05RN-F, a za unutarnje H05VV-F; niskonaponsko ožičenje do 48 V prema potrebi FROR 20-22 II. Antena: RG58, preporučena duljina najviše 5 m. Serijska veza: UTP CAT5, najviše 1 000 m. Za druge udaljenosti, veći broj priključenih uređaja ili probno ožičenje odaberite potreban broj žila i presjek prema stvarnoj potrošnji i načinu spajanja.
Kabele provodite kroz odvojene uvodnice; ne smiju dodirivati motor ni transformator. Mrežno napajanje mora imati odgovarajući dvopolni rastavljač i zaštitni vodič PE.

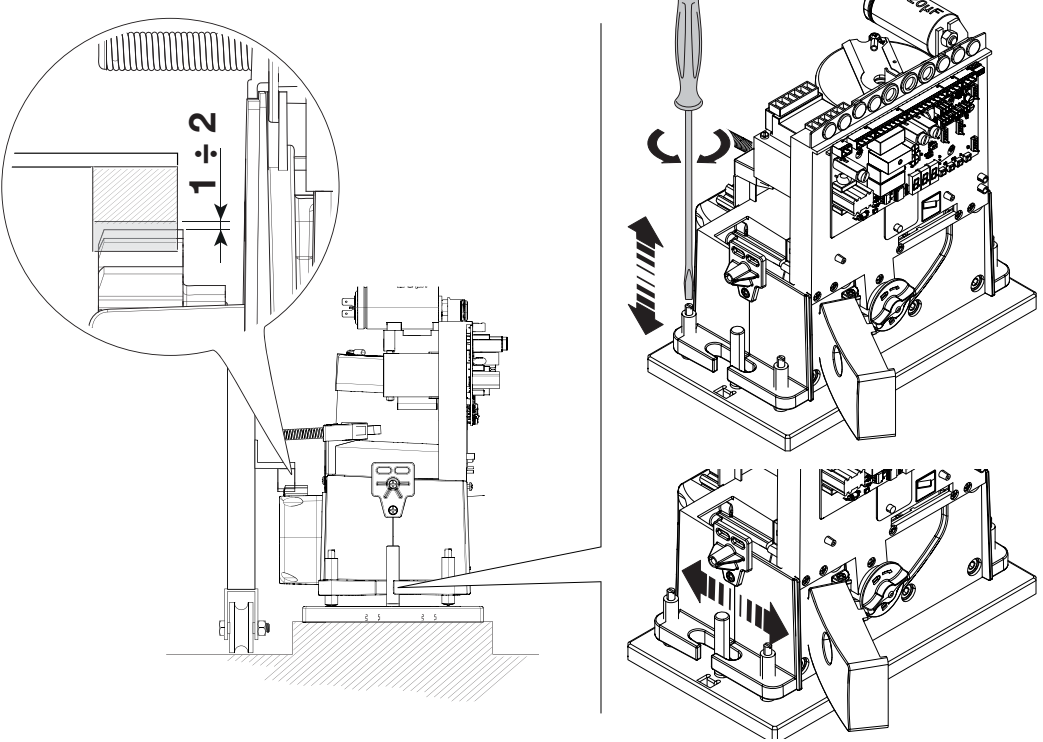

Zupčasta letva, zazor i krajnji položaji

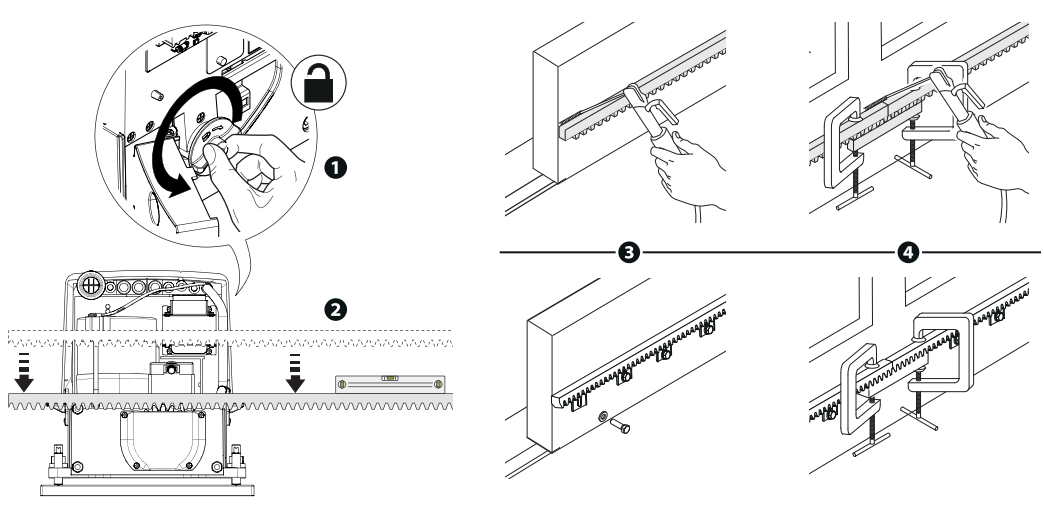

- Deblokirajte pogon. Pričvrstite zupčastu letvu modula 4 na vrata cijelom njihovom putanjom. Pri spajanju dijelova poravnajte zube pomoćnim komadom zupčaste letve ispod spoja.
- Ručno prođite cijelom putanjom. Visinu podesite nožicama, a bočni položaj otvorima za pričvršćivanje; između zupčaste letve i zupčanika ostavite zazor od 1–2 mm. Težina krila ne smije opterećivati pogon.
- Nakon poravnavanja čvrsto zategnite pričvrsne elemente pogona.

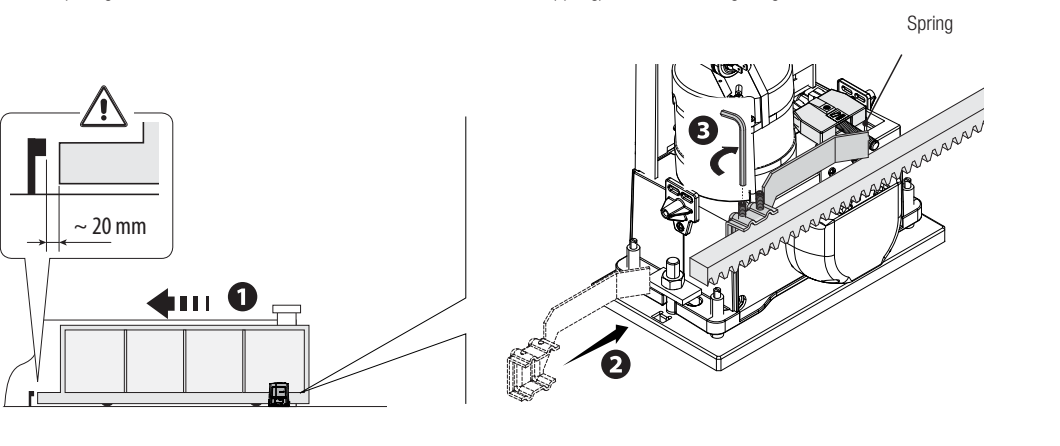

- Ručno otvorite vrata. Pomaknite graničnik otvaranja na zupčastoj letvi do aktiviranja opruge mikroprekidača i pričvrstite ga.

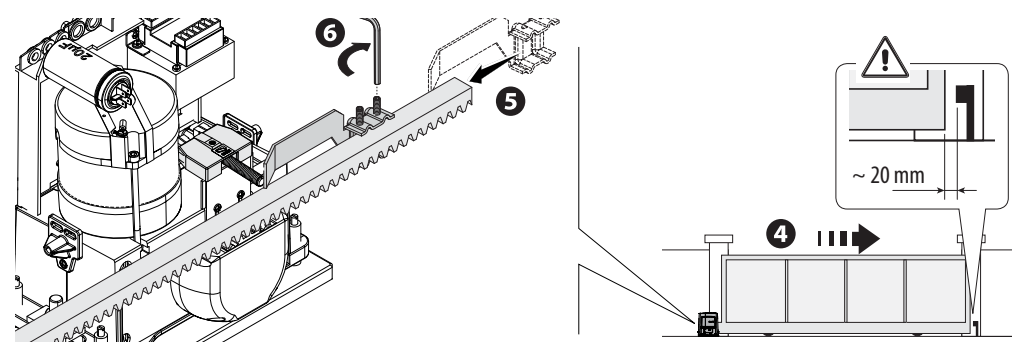

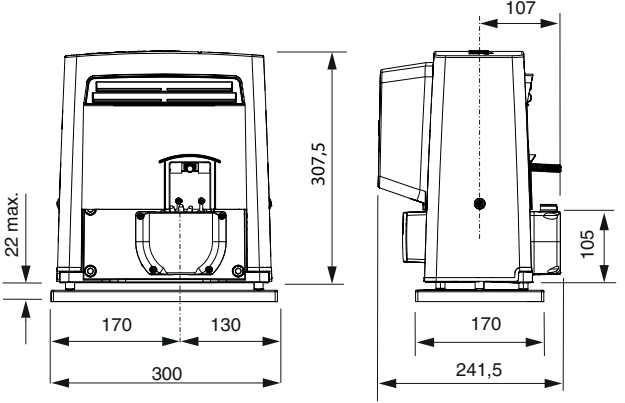

- Na isti način podesite graničnik zatvaranja. Prema dimenzijskom prikazu ostavite ispred fiksnog mehaničkog graničnika približno 20 mm. Provjerite oba smjera i ponovno blokirajte pogon.

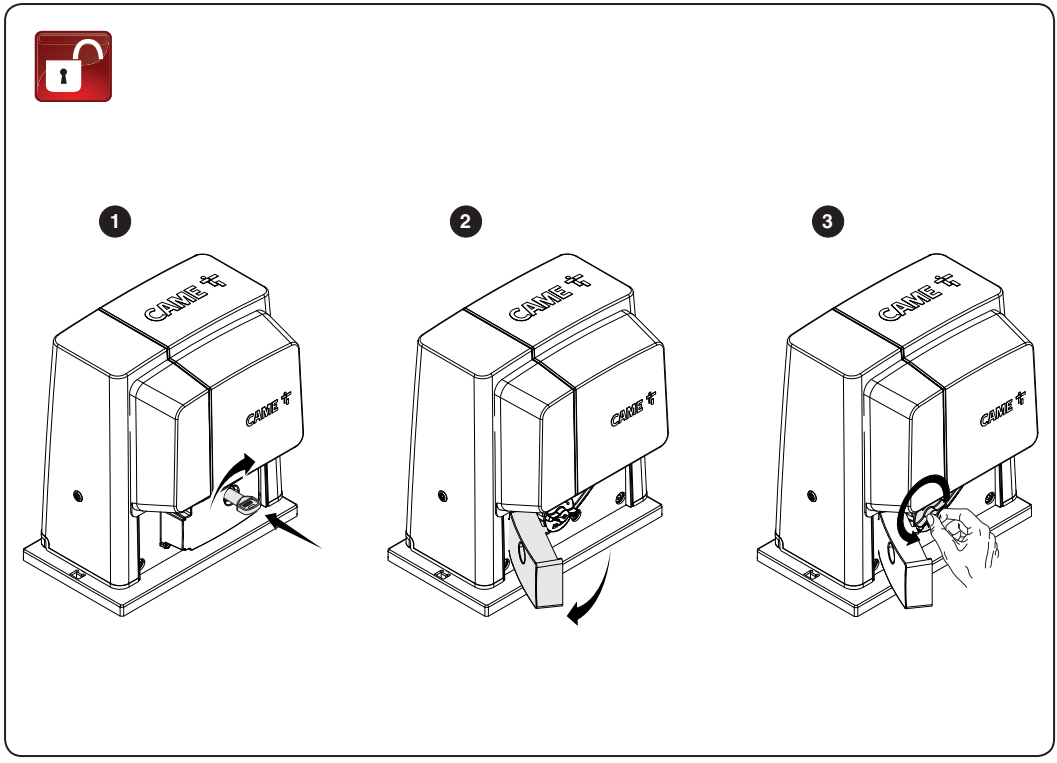

Ručno deblokiranje u slučaju nestanka struje
- Isključite napajanje i osigurajte krilo od nekontroliranog pomicanja.
- Otvorite poklopac brave, umetnite ključ i otključajte vratašca za deblokiranje.
- Otvorite vratašca i okrenite upravljač za deblokiranje unutar njih u smjeru strelice na slici. Zatim vrata možete pomicati ručno.

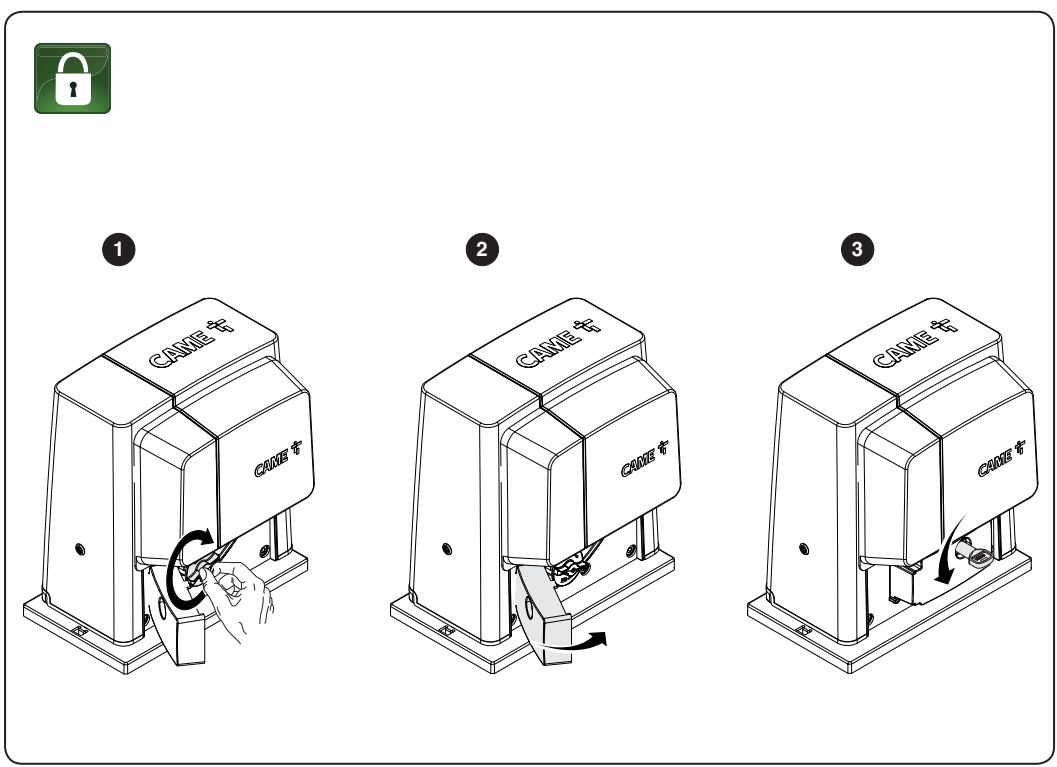

- Za ponovno blokiranje okrenite upravljač natrag, prema slici blokiranja, zatvorite vratašca, zaključajte ih ključem i zatvorite poklopac brave.
- Prije ponovnog uključivanja napajanja provjerite je li pogon blokiran. Otvorena vratašca mogu uzrokovati E8.

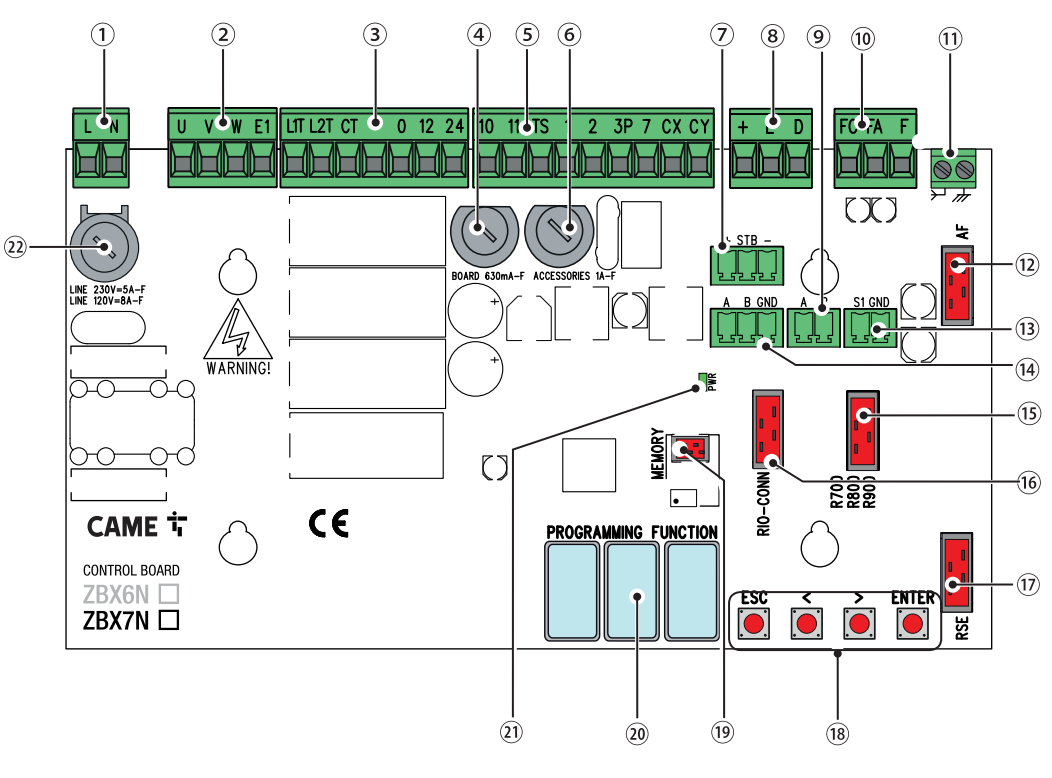

Orijentacija ploče ZBX7N i priključne stezaljke
Na slici je ploča okrenuta tako da su priključne stezaljke gore, a tipke ESC / < / > / ENTER dolje desno. Zaslon je u donjem dijelu; PWR označava prisutnost napajanja. Brojevi u kružićima označavaju dijelove ploče, a ne brojeve električnih priključaka.
| Položaj na slici | Dio ploče |
|---|---|
| 1 / 2 / 3 | Mrežno napajanje / motor / transformator. |
| 4 / 6 / 22 | Osigurač ploče / dodatne opreme / mrežni osigurač. |
| 5 | Upravljački i sigurnosni ulazi. |
| 7 | RGP1: + / STB / −, štedni modul; nije ulaz za bateriju. |
| 8 / 10 / 11 | Enkoder / mehanički krajnji prekidači / antena. |
| 9 / 13 / 15 | Priključci tipkovnice / transpondera; utičnica dekodera R700 ili R800. |
| 12 | Radijska kartica AF. |
| 14 / 17 | Serijski priključci A/B/GND / utičnica RSE. |
| 16 | Utičnica RIO-CONN za RIOCN8WS. |
| 18 / 19 / 20 / 21 | Programske tipke / Memory Roll / zaslon / LED PWR. |

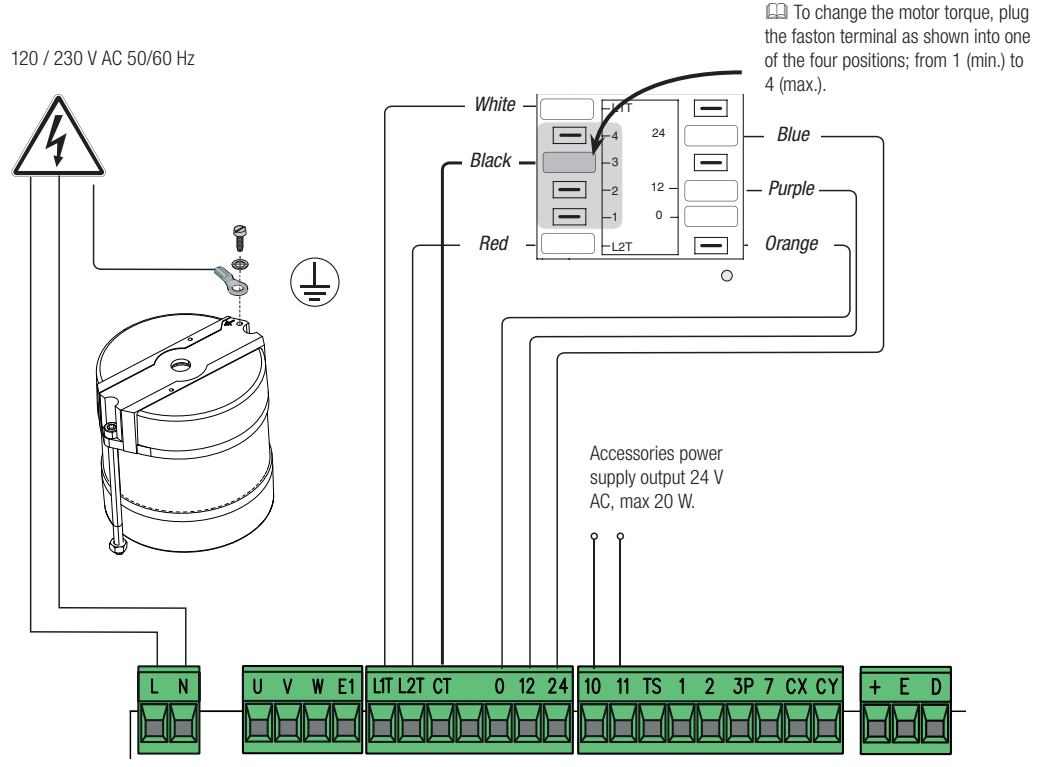

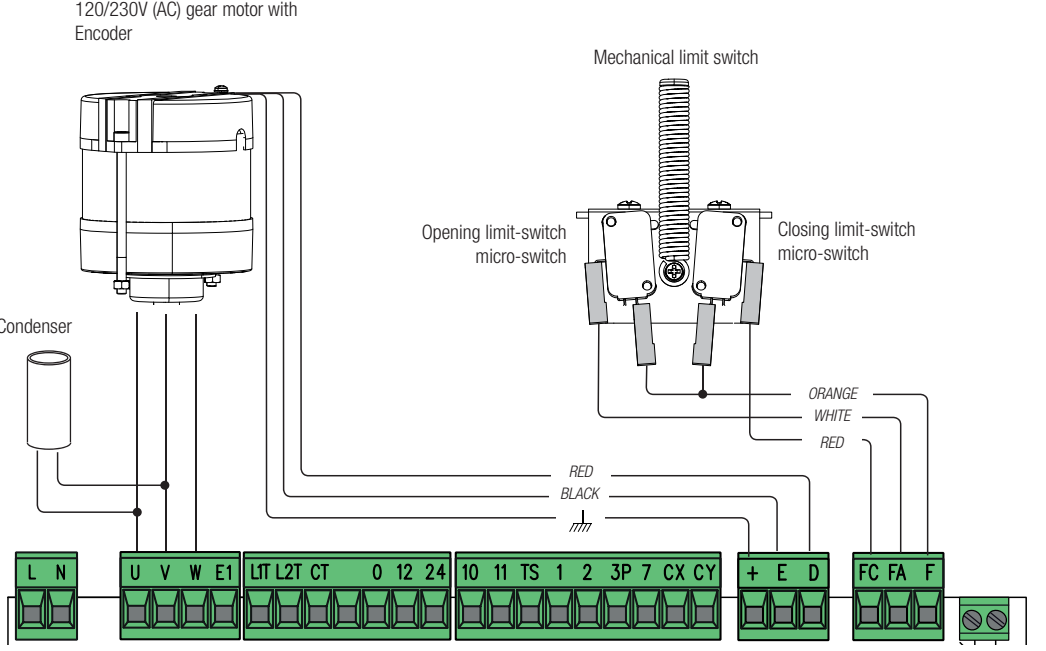

Napajanje, motor i enkoder
| Priključci | Spajanje i ograničenje |
|---|---|
| L / N / PE | L = faza, N = neutralni vodič; 230 V AC, 50/60 Hz. Zaštitni vodič PE spojite na označenu točku uzemljenja. Nije riječ o +/−. |
| U / V / W | Tvorničko ožičenje motora i kondenzator; motor 230 V AC. Ne koristi istosmjernu polarizaciju. Za odabir smjera upotrijebite F54; nemojte nasumično mijenjati spojeve. |
| + / E / D | Enkoder – tvorničko ožičenje: + = crvena žica, E = crna žica, D = oklop, prema izvornoj slici. Pri ponovnom spajanju pridržavajte se oznaka i izvornog ožičenja; nemojte dodjeljivati drugu funkciju priključcima E ili D na temelju boje žice. Ove stezaljke nisu napajanje za fotoćelije; ovdje nemojte spajati vanjski izvor napajanja. |
| FC / FA / F | FC = krajnji prekidač zatvaranja; FA = krajnji prekidač otvaranja; F = zajednička žica. Nemojte zamijeniti tvorničko ožičenje s napajanjem pribora. |
| 10 / 11 | 24 V AC, najviše 20 W za pribor. Kod izmjeničnog napona nema plusa ni minusa. |
| TS | Testni priključak za fotoćelije; upotrebljava se uz F5 i odgovarajuću testnu shemu. Nije zamjena za trajni izlaz napajanja. |

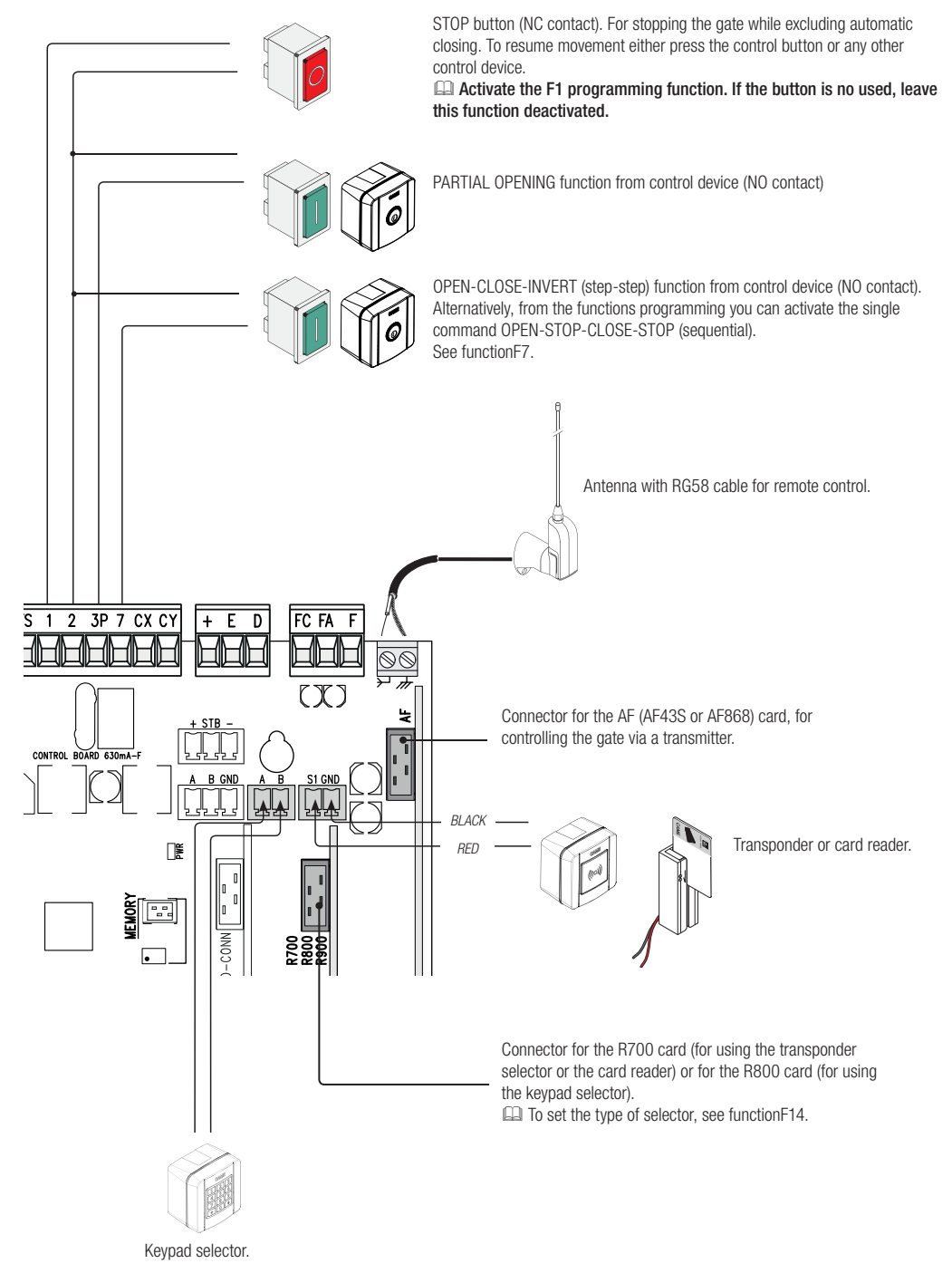

Tipke, STOP i sigurnosni ulazi
| Ulaz | Kontakt / upotreba |
|---|---|
| 1–2 | STOP s beznaponskim kontaktom NC, aktivirajte F1. Otvaranje kontakta zaustavlja vrata i onemogućuje automatsko zatvaranje; nastavlja se novom naredbom. |
| 2–7 | Beznaponski kontakt NO; naredba prema F7. Kad je F6 = ON, riječ je o naredbi zatvaranja s pridržavanjem tipke. |
| 2–3P | Beznaponski kontakt NO; djelomično ili potpuno otvaranje prema F8. Kad je F6 = ON, riječ je o naredbi otvaranja s pridržavanjem tipke. |
| 2–CX / 2–CY | Sigurnosni kontakt NC, reakcija prema F2/F3. Kontakt nema polaritet; nemojte na njega dovoditi vanjski napon. |
| A / B – tipkovnica | Kodna tipkovnica s dekoderom R800; odaberite F14 = 1. |
| S1 / GND | Transponder ili čitač s R700; odaberite F14 = 0. Na izvornoj slici crvena žica spojena je na S1, a crna na GND. |
| Antena | RG58: središnji vodič spojite na signalni ulaz antene, a oklop na stezaljku sa simbolom oklopa. |
NO znači da je kontakt u mirovanju otvoren, NC da je u mirovanju zatvoren, a zajednički priključak kontakta je COM/C. Za uobičajenu naredbu nemojte spajati mrežni napon od 230 V na ulaze 2–7 ili 2–3P. Neupotrijebljeni STOP isključite putem F1; neupotrijebljene CX/CY putem F2/F3. Nemojte isključivati spojeni sigurnosni element kao način rješavanja kvara.

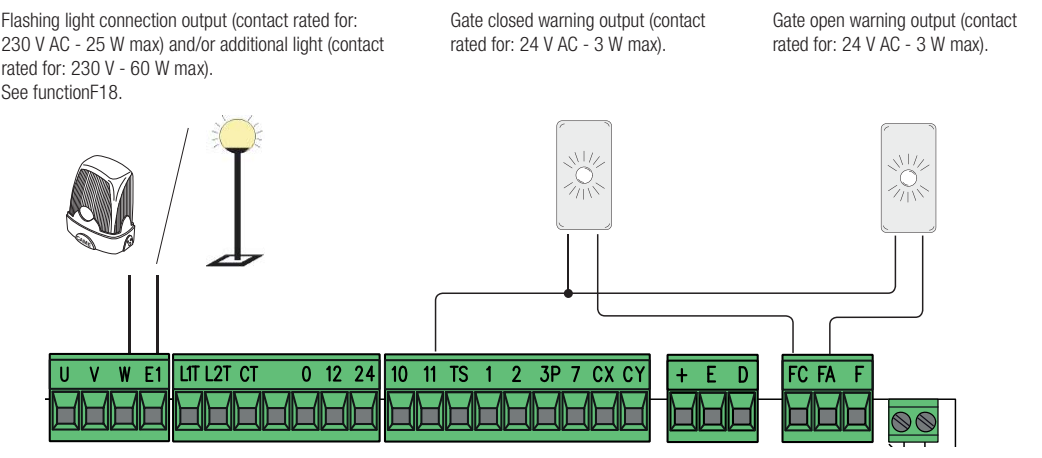

Signalna svjetiljka i signalizacija statusa
| Izlaz | Napon / snaga / način rada |
|---|---|
| W–E1 | KLED230: 230 V AC, ograničenje izlaza 25 W, F18 = OFF. Za cikličnu rasvjetu 230 V AC, najviše 60 W, F18 = 1 i aktiviran F19. AC bez +/−; nemojte ovdje upotrebljavati signalnu svjetiljku od 24 V. |
| 11–FA | Signalizacija otvorenih vrata: 24 V AC, najviše 3 W, bez +/−. |
| 11–FC | Signalizacija zatvorenih vrata: 24 V AC, najviše 3 W, bez +/−. |

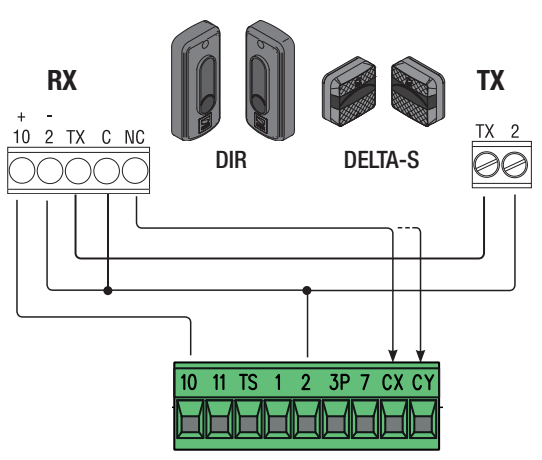

Fotoćelije CAME DIR10
DIR10 čine sinkronizirani odašiljač TX i prijamnik RX s dometom od 10 m. Za ovo ožičenje na fotoćelijama postavite 24 V; napajanje je 24 V AC. Par ima potrošnju od 60 mA pri 24 V AC. Priključci RX 10 i TX TX u izvornoj su shemi označeni s +, a priključci 2 s −; pri napajanju s ploče riječ je o AC-u bez istosmjernog polariteta. Pridržavajte se konkretne veze za sinkronizaciju TX-a, a ne samo para žica za napajanje.
| Priključak DIR10 | Uobičajeno ožičenje | Ožičenje s testom |
|---|---|---|
| RX 10 (oznaka +) | ZBX7N 10 | ZBX7N 10 |
| RX 2 (oznaka −) | ZBX7N 2 | ZBX7N 11 |
| RX TX ↔ TX TX (oznaka +) | Spojite TX između RX-a i odašiljača | Ista veza |
| TX 2 (oznaka −) | ZBX7N 2 | ZBX7N TS |
| RX C – zajednički kontakt | ZBX7N 2 | ZBX7N 11 |
| RX NC – sigurnosni kontakt | ZBX7N CX, odnosno CY | ZBX7N CX, odnosno CY |
| Funkcije | F2 = C1 (za CX), F5 = OFF | F2 = C1 (za CX), F5 = 1 |
| Za ulaz CY | F3 = odabrana reakcija | F3 = odabrana reakcija; F5 = 2 ili 4 za testiranje CX-a i CY-a |
Kod C1, otvaranje kontakta tijekom zatvaranja uzrokuje otvaranje vrata. C2 tijekom otvaranja uzrokuje zatvaranje; C3 zaustavlja kretanje i potom slijedi automatsko zatvaranje; dostupno je samo uz aktivan F19. C4 zaustavlja kretanje, a nakon uklanjanja prepreke kretanje se nastavlja. Odaberite reakciju prema zaštićenom području. Nakon ožičenja provjerite rad prekidanjem snopa tijekom odgovarajućeg kretanja.

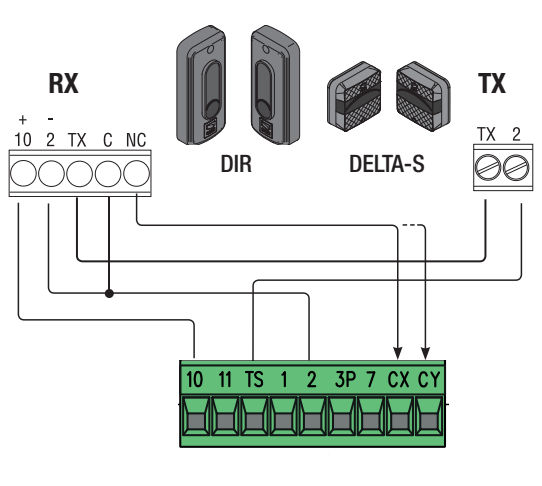

Test nije samo stavka u izborniku. Najprije spojite priključke prema testnoj shemi, a zatim aktivirajte F5. Ako test ne uspije, ploča neće izvršiti naredbu i prikazat će E4. DELTA ima drukčije priključke; nemojte na nju primjenjivati ovaj raspored za DIR10.

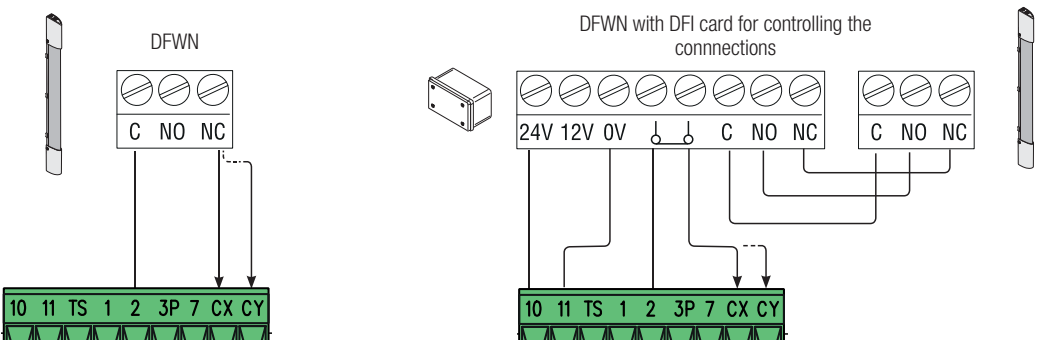

Sigurnosni rubovi
Spojite rub DFWN s beznaponskim kontaktom NC između 2 i CX/CY te odaberite C7 ili C8. Za sučelje DFI upotrijebite zasebno napajanje i kontakte navedene u nastavku; sam rub s kontaktom NC ne napaja se na ovaj način. Odabiri r7/r8 namijenjeni su odgovarajućem otpornom rubu od 8,2 kΩ, a ne bilo kojem kontaktu. Konkretan tip, položaj i konačna sila moraju se provjeriti sigurnosnim ispitivanjem.
| Priključak izvornog DFI-ja | ZBX7N / sigurnosni rub |
|---|---|
| 24V / 0V | DFI 24V → ZBX7N 10, DFI 0V → ZBX7N 11. Napajanje je u ovoj shemi 24 V AC, bez istosmjerne polarnosti +/−; priključak 12V ostaje slobodan. Zajedničko ograničenje izlaza 10–11 za dodatnu opremu iznosi 20 W. |
| Par priključaka sa simbolom kontakta | Na izvornom crtežu odmah desno od 0V: lijevi → ZBX7N 2, desni → CX ili CY. Beznaponski sigurnosni kontakt nema polaritet; reakciju postavite putem F2/F3. |
| C / NO / NC | Povežite istoimene priključke DFI-ja s priključcima C / NO / NC ruba DFWN prema crtežu. Nemojte ih zamijeniti sa zasebnim parom izlaznih kontakata za ploču. |
Prvo pokretanje
- Provjerite mehaničke graničnike, granične prekidače, ispravno blokiran pogon, zaštitu kabela i ožičenje sigurnosnih uređaja.
- Uključite napajanje; provjerite LED PWR i rad zaslona. U A1 provjerite 1 = BX704AGS.
- Postavite F54 prema stvarnom smjeru pomicanja i F1 prema spojenom STOP-u. Konfigurirajte CX/CY i eventualni test F5. Za učenje ostavite F11 = ON.
- Pokrenite A3 – učenje putanje.
- Konfigurirajte samo potrebne radne funkcije, dodajte daljinske upravljače i isprobajte cijelu putanju, djelomično otvaranje, STOP, fotoćelije, rubove i signalnu lampu.
Prvi uobičajeni manevar nakon uključivanja napajanja je otvaranje. U ovoj fazi pričekajte da se vrata potpuno otvore; zatvaranje nije dostupno. Kalibracija A3 ima vlastiti slijed naveden u nastavku. U slučaju neuobičajene buke, vibracija ili pogrešnog smjera odmah upotrijebite ESC/STOP i uklonite uzrok.

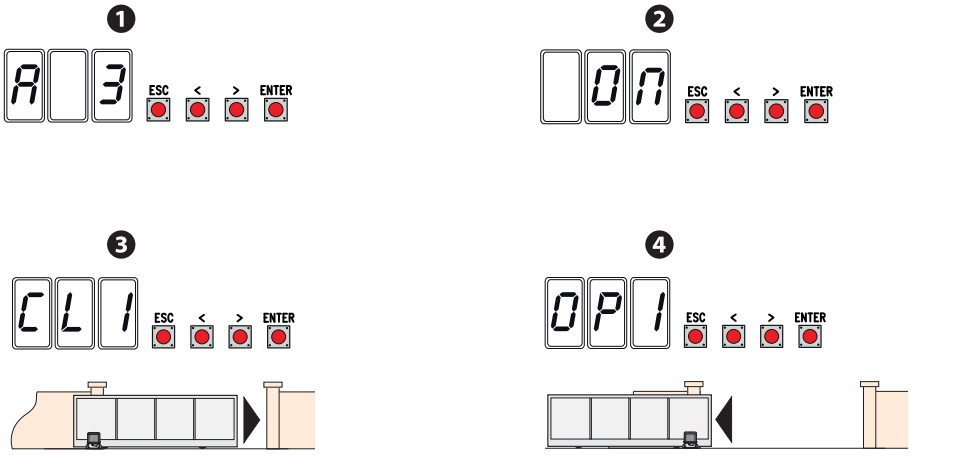

A3 – automatsko učenje putanje
Preduvjeti: F11 = ON, ispravne postavke A1 i F54, podešeni krajnji prekidači, oba čvrsta mehanička graničnika i krilo približno na sredini putanje. Nakon ručnog pomicanja ponovno blokirajte pogon. Osigurajte slobodan prostor duž cijele putanje.
Tijekom kalibracije sigurnosni uređaji su isključeni. Tehničar mora izravno nadzirati cijelo kretanje i spriječiti ulazak osoba u prostor vrata.
- Držite ENTER najmanje 1 s, strelicama odaberite A3 i potvrdite pritiskom na ENTER.
- Odaberite ON i potvrdite pritiskom na ENTER.
- Vrata se najprije zatvaraju do krajnjeg položaja; na zaslonu je prikazano CL1.
- Zatim se otvaraju do krajnjeg položaja; na zaslonu je prikazano OP1. Ne ulazite u putanju.
- Po završetku provjerite puni ciklus, zaustavljanje i odabranu reakciju svakog sigurnosnog elementa. U slučaju E1 ili E2 otklonite uzrok prema dijagnostici i ponovite kalibraciju tek nakon što uklonite problem.

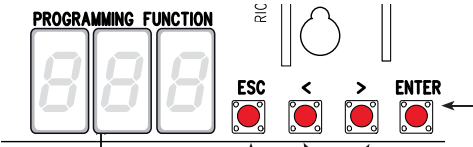

Programiranje putem zaslona
Postavke podešavajte dok je pogon zaustavljen. Držite ENTER najmanje 1 sekundu, strelicama </> odaberite funkciju, a ENTER otvara njezinu vrijednost. Promijenite vrijednost strelicama, a zatim je potvrdite i spremite pritiskom na ENTER. ESC poništava nepotvrđenu promjenu i izlazi iz izbornika; iz izbornika se izlazi i nakon 10 sekundi neaktivnosti. Nepotvrđenu promjenu nemojte smatrati spremljenom.
Izvan izbornika strelice služe za pomicanje tijekom probnog rada, a ESC za zaustavljanje. Programske vrijednosti i potvrdu pratite na zaslonu. LED PWR označava prisutnost napajanja.
Funkcije F – potpune postavke
Podebljano su označene tvorničke vrijednosti za navedenu verziju ZBX7N. Dostupnost funkcije ovisi o priključenoj kartici, aktiviranom enkoderu i povezanim funkcijama. Prije promjene zabilježite izvorne postavke. Osjetljivost F34/F35 i moment pokretanja nemojte podešavati prema maksimalnoj masi; nakon podešavanja morate provjeriti sile i zaštitu.
Korisnici i sustav U / A / H

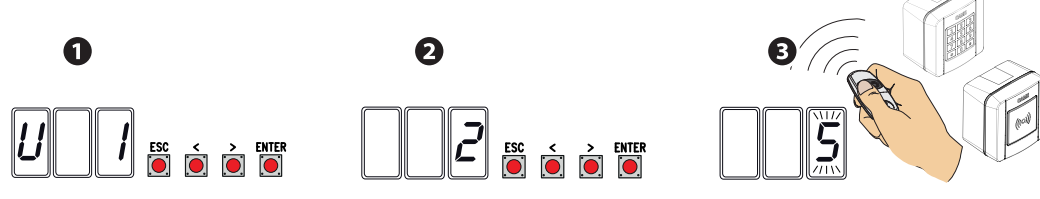

Pohrana daljinskih upravljača
ZBX7N s radijskom karticom AF43S 433,92 MHz podržava najviše 250 korisnika. TOP44RBN koristi Rolling Code na 433,92 MHz. U izborniku U4 mora biti omogućeno odgovarajuće kodiranje; nemojte smatrati svaki daljinski upravljač iste frekvencije kompatibilnim.
AF karticu umećite ili vadite samo kada je napajanje isključeno. Uz U4 = 1 dopušteni su svi podržani kodovi, a U4 = 2 ograničava prijam na Rolling Code. Prije potvrde odabira U4 računajte na brisanje radijske memorije: u ovoj starijoj izvedbi pohranjeni daljinski upravljači automatski se brišu pri odabiru kodiranja. Najprije zabilježite korisnike i pripremite njihovu ponovnu pohranu; samo podudaranje F8 ne potvrđuje ponašanje U4.
- U izborniku odaberite U1 i pritisnite ENTER.
- Odaberite naredbu: 1 = otvaranje/zatvaranje; 2 = otvaranje–STOP–zatvaranje–STOP; 3 = samo otvaranje; 4 = djelomično otvaranje.
- Potvrdite tipkom ENTER. Na zaslonu će nekoliko sekundi treperiti slobodan korisnički broj od 1 do 250.
- Dok treperi, pošaljite kod željenom tipkom daljinskog upravljača. Zabilježite pohranjenu poziciju; nakon izlaska iz izbornika provjerite naredbu.
- Za drugu funkciju ili korisnika ponovite postupak U1. Ako se pojavi pogreška E15, provjerite karticu, frekvenciju i kodiranje.
Brisanje jednog ili svih korisnika
Jedan korisnik: U2 → ENTER → strelicama odaberite pohranjeni broj → ENTER. Tekst CLr potvrđuje brisanje. Svi korisnici: U3 → ENTER → UKLJUČENO → ENTER. U3 nije resetiranje parametara A4 niti kalibracija A3.
Resetiranje parametara i prijenos memorije
A4 – Tvornički parametri
Prije resetiranja zabilježite A1, F54, postavke sigurnosnih ulaza, automatsko zatvaranje i pristupne podatke. Odaberite A4, potvrdite tipkom ENTER, odaberite UKLJUČENO i ponovno potvrdite tipkom ENTER. Zatim provjerite sve potrebne parametre, stanje kalibracije i sigurnosne funkcije. Nemojte smatrati da A4 potvrđuje brisanje svih radijskih korisnika; za njihovo brisanje služi U3.
F50 / F51 – Memory Roll
- Isključite napajanje i umetnite Memory Roll u označenu utičnicu.
- Nakon uključivanja odaberite F50 = ON i potvrdite tipkom ENTER; pohranit će se korisnici i konfiguracija.
- Prije vađenja i umetanja kartice u drugu odgovarajuću ploču ponovno isključite napajanje.
- Na odredišnoj ploči odaberite F51 = ON i potvrdite tipkom ENTER. Provjerite prenesene postavke u odnosu na konkretni pogon i instalaciju.
- Nakon prijenosa preporučuje se izvaditi karticu, uvijek dok je napajanje isključeno.

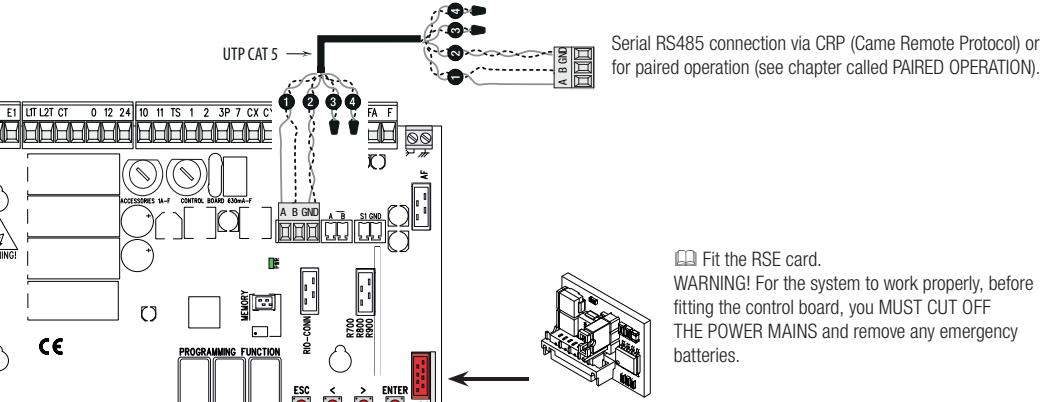

Dva pogona MASTER / SLAVE
U obje ploče Umetnite RSE bez napajanja i spojite A–A, B–B i GND–GND pomoću UTP CAT5 kabela. Naredbe i sigurnosne elemente spojite na MASTER. Na MASTER-u postavite F49 = 1, odgovarajući F54, F52 = ON i potvrdite prijenos; zatim pokrenite A3. Korisnike pohranjujte na MASTER-u. Gumbi za programiranje SLAVE-a onemogućeni su u povezanom načinu rada.
Uobičajena naredba za otvaranje/zatvaranje ili samo otvaranje upravlja objema krilima; naredba za djelomično otvaranje otvara samo MASTER. Povezivanje dvaju pogona ne povećava ograničenje mase pojedinog krila. Za zasebnu komunikaciju CRP upotrijebite odgovarajuće F49/F56/F63, a ne način MASTER/SLAVE.

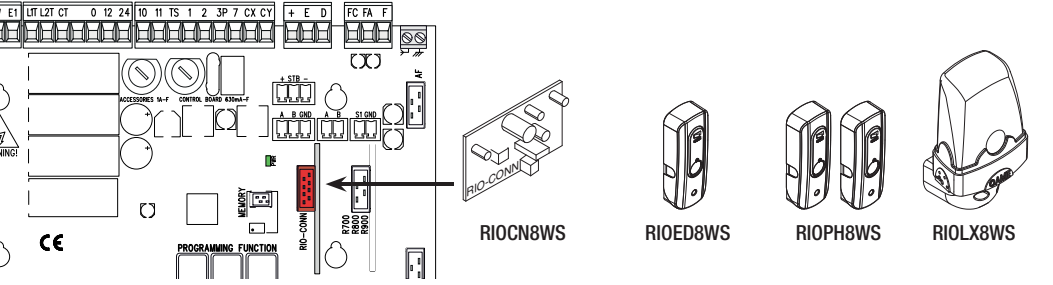

Bežični sigurnosni elementi RIO
RIOCN8WS priključuje se na RIO-CONN bez napajanja. Sigurnosne rubove RIOED8WS i fotoćelije RIOPH8WS postavite putem odgovarajućih F65–F68 i prema njihovoj vlastitoj shemi spajanja; RIOLX8WS služi za bežičnu signalizaciju. Bez konfiguracije ploča može prijaviti E18, a u slučaju kvara ili smetnji u vezi E17. Nemojte zamijeniti RIO-CONN s utičnicom AF za daljinske upravljače.
Dijagnostika i otklanjanje kvarova
| Zaslon | Značenje | Provjera / rješenje |
|---|---|---|
| E1 | Pogreška kalibracije. | Provjerite mehaničke graničnike, granične prekidače, slobodno kretanje, A1 i F54; zatim ponovite A3. |
| E2 | Kalibracija / podešavanje enkodera. | Najprije provjerite je li uspješno dovršeno učenje A3, i provjerite F11. Samo E2 nije E3 – kvar enkodera. Ako se poruka zadržava nakon ispravnog učenja, provjerite tvorničko ožičenje enkodera i servis. |
| E3 | Kvar enkodera. | Bez napajanja provjerite konektor i vodiče +/E/D; oštećenje prepustite servisu. Nemojte isključivati zaštitu kao zamjenu za popravak. |
| E4 | Pogreška pri testiranju sigurnosnog sustava. | Usporedite stvarno ožičenje TS-a, napajanje i kontakt fotoćelija s F5 i F2/F3. |
| E7 | Nedovoljno vrijeme rada. | Provjerite otpor duž cijele putanje, krajnje položaje i kalibraciju. Nemojte povećavati silu na vratima koja zapinju. |
| E8 | Otvorena vratašca za deblokadu. | Blokirajte mehanizam i zatvorite vratašca; provjerite njihovo očitanje. |
| E9 | Prepreka pri zatvaranju. | Uklonite prepreku; ručno provjerite vodilicu/zupčastu letvu i zatim F34/F35. |
| E10 | Prepreka pri otvaranju. | Uklonite prepreku s putanje otvaranja, provjerite vodilicu i krajnji prekidač; zatim osjetljivost. |
| E11 | Dosegnut je maksimalan broj detektiranih prepreka. | Provjerite ponavljajući otpor ili prepreku duž cijele putanje te enkoder; nakon popravka provedite ispitivanje. |
| E15 | Nekompatibilni daljinski upravljač. | Provjerite AF karticu, frekvenciju i U4; nemojte pokušavati riješiti pogrešku resetiranjem cijele ploče. |
| E17 | Pogreška bežičnog sustava. | Provjerite sučelje RIO, uređaje i smetnje. Sustav može blokirati kretanje. |
| E18 | Nedostaje konfiguracija bežičnog sustava. | Provjerite RIOCN8WS te konfigurirajte odgovarajuće F65–F68 i uređaje. |
Kada se vrata ne pomiču ili se ne zatvaraju
Ne pomiču se ni u jednom smjeru: provjerite napajanje, osigurač pogona, vratašca, stanje STOP i sigurnosnih kontakata, bateriju daljinskog upravljača i eventualno zaglavljenu naredbu. Otvaraju se, ali se ne zatvaraju: provjerite snop fotoćelija, njihovo poravnanje, NC kontakt i konfiguraciju CX/CY; nemojte postavljati trajni premosnik preko priključene zaštite.
Osigurači ZBX7N za 230 V
| Osigurač | Vrijednost / tip |
|---|---|
| LINE – mreža | 5 A-F, brzi |
| BOARD – ploča | 630 mA-F, brzi |
| ACCESSORIES – dodatna oprema | 1 A-F, brzi |
Prije provjere osigurača isključite napajanje. Upotrijebite osigurač iste vrijednosti i brzog tipa; osigurač veće vrijednosti ni ponovna zamjena bez otklanjanja kratkog spoja nisu popravak.
Održavanje i podešavanje sile
Redovito provjeravajte čistoću putanje i zupčaste letve, slobodno kretanje, pričvršćenja, granične prekidače, oštećenja kabela, deblokadu i rad svake zaštite. Prije čišćenja ili zahvata isključite napajanje. Podmazujte samo mehaničke dijelove kojima je to potrebno; vodilica ne smije stvarati dodatno trenje.
Okretni moment motora podešava se crnim Faston priključkom transformatora u položajima od 1 do 4: 1 je minimum, 4 maksimum. Priključak premješta tehničar samo dok je napajanje isključeno, prema izvornom crtežu. Osjetljivost enkodera podešava se zasebno putem F34/F35; veći moment niža osjetljivost ne mogu zamijeniti pravilno postavljanje sigurnosnih rubova i ispitivanje sila.
Servisni zapis treba sadržavati datum, broj ciklusa A5, verziju H1, obavljene popravke i rezultat ispitivanja zaštitnih sustava. Nakon završetka postavite poklopce tako da ne prignječe kabele.
Tehničke značajke BX704AGS
Podaci odgovaraju navedenoj verziji pogona i upravljanja. Prije montaže usporedite napajanje, oznaku motora i vrijednosti s njegovom natpisnom pločicom.
| Parametar | Vrijednost |
|---|---|
| Maksimalna masa krila | 400 kg |
| Maksimalna duljina krila | 14 m |
| Mrežno napajanje | 230 V AC, 50/60 Hz |
| Napajanje motora | 230 V AC |
| Snaga | 420 W |
| Sila potiska | 300 N |
| Brzina pomicanja | 10 m/min |
| Stupanj zaštite | IP44 |
| Radna temperatura | −20 do +55 °C |
| Ciklusa na sat | 17 s referentnim krilom od 4 m / 20 °C |
| Uzastopnih ciklusa | 6 s referentnim krilom od 4 m / 20 °C |
| Kondenzator | 12 µF |
| Potrošnja u stanju pripravnosti | 2,6 W |
| Potrošnja s modulom Green Power | 0,5 W; modul nije uobičajena baterijska pričuva |
| Toplinska zaštita motora | 150 °C |
| Klasa električne zaštite | I |
| Težina samog pogona | 15 kg |
| Zupčanik | modul 4 |
| Krajnji prekidači | mehanički |
| Upravljanje | ZBX7N s zaslonom i enkoderom |
Kako mogu naručiti ovu robu?
Odaberite način koji vam najviše odgovara:
- naručivanje putem internetske trgovine: gumbom kupi dodajte robu u košaricu internetske trgovine (gumb kupi nalazi se ovdje u tablici varijanti proizvoda).
- naručivanje e-poštom: naručite na [email protected]
