NICE ROAD – kako spojiti prekidač (videoparlafon, električni portafon) na pogon
Kućno vide zvono / portafon ili bilo koji prekidač spaja se na beznaponski kontakt pogona NICE Road na ulaze 1 i 2.
Priključivanje dodatnih vanjskih uređaja na pogon

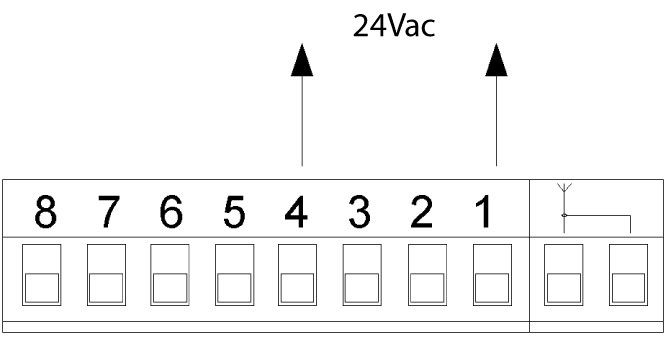

Ako na pogon trebate priključiti dodatne uređaje koji zahtijevaju vanjsko napajanje (npr. signalnu rasvjetu, ključni prekidač, magnetske kartice itd.), priključite uređaj prema slici. Izlazni napon iznosi 24 V DC, od −30 % do +50 %, uz maksimalnu struju od 100 mA.

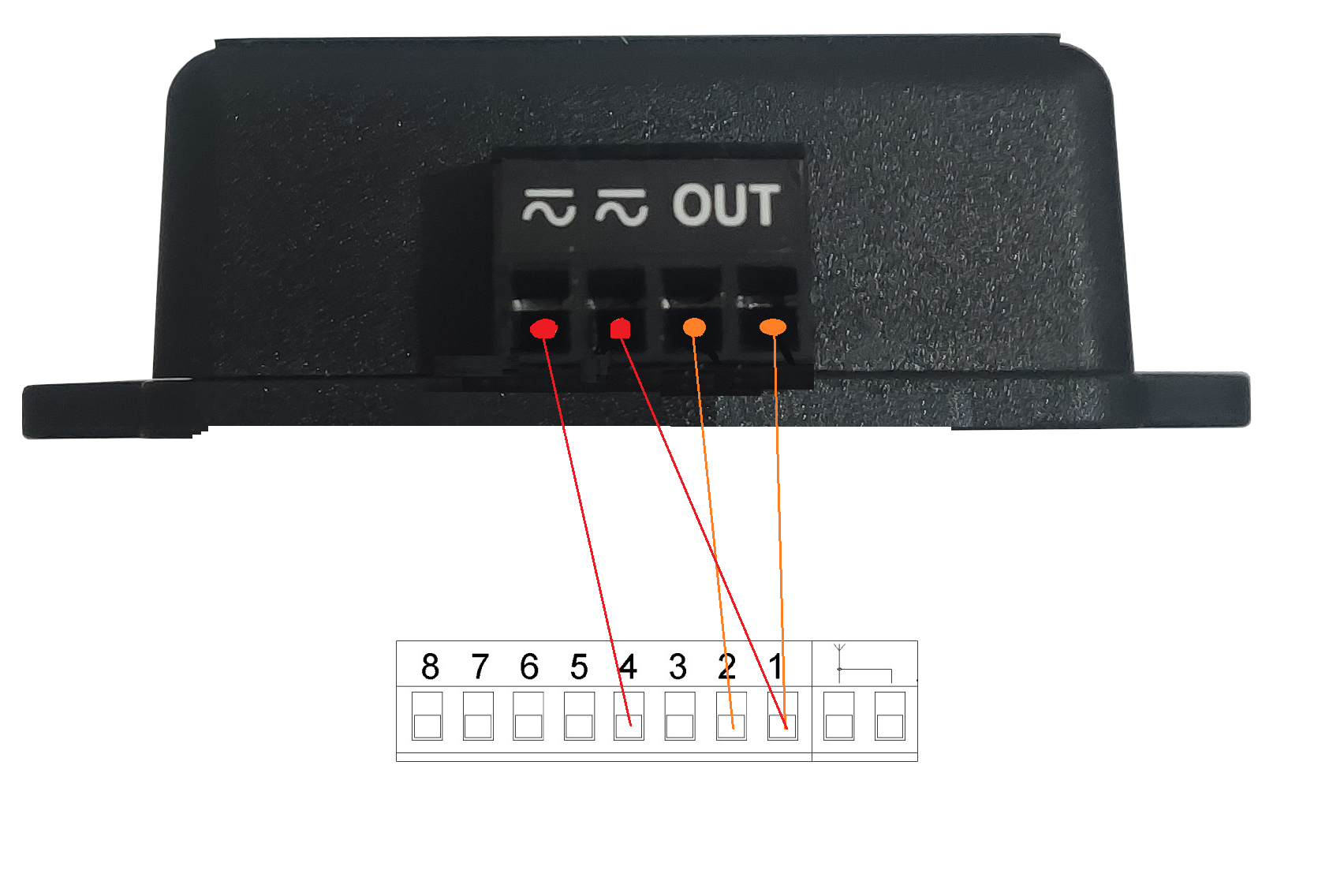

Primjer spajanja GSM modula GSM-05 na upravljačku jedinicu NICE RBA4R10 (pogon NICE ROAD):
