Prikaz položaja vrata u aplikaciji SUPLA
Dvo kanalni Wi-Fi modul Zamel SBW-02 osim upravljanja dvama uređajima omogućuje prikaz informacije o tome je li vratašca dosegla jedan od krajnjih položaja (otvorena/zatvorena). Prije svega, potrebno je informaciju o stanju vratašca dovesti do samog Wi-Fi modula. U tu svrhu služi priključna stezaljka senzora IN1. Za drugi priključeni uređaj dostupna je stezaljka IN2.
INFORMACIJA O STANJU VRATAŠCA PUTEM UPRAVLJAČKE JEDINICE
Odabrani modeli upravljačkih jedinica imaju izlaze koji daju informaciju o stanju vratašca. Proizvođač NICE te izlaze označava kao OGI (odnosno S.C.A.). Ti su izlazi tvornički programirani za prikaz položaja vratašca, ali se reprogramiranjem mogu upotrijebiti i za neku drugu funkciju (npr. električnu bravu). Ako priključne stezaljke OGI koristite za neku drugu funkciju, preporučujemo da za prikaz položaja vratašca upotrijebite drugu metodu, pomoću magnetskog prekidača.

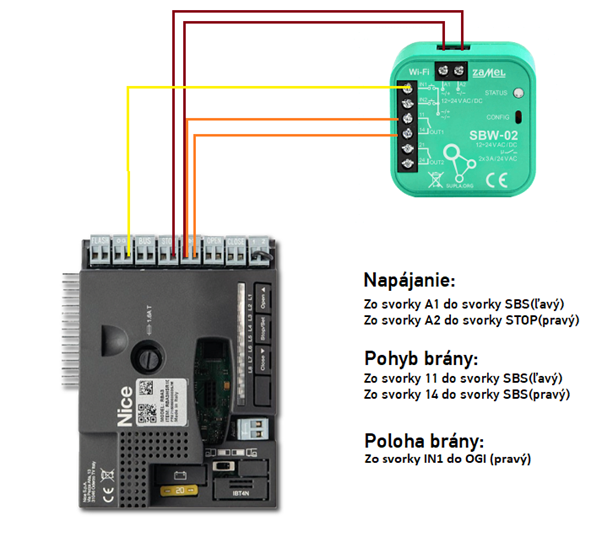

Primjer spajanja Wi-Fi modula Zamel SBW-02 na upravljačku jedinicu NICE RBA3R10, uz povezivanje stezaljki IN1 i OGI:
INFORMACIJA O STANJU VRATAŠCA POMOĆU MAGNETSKOG PREKIDAČA
Ako vaša upravljačka jedinica nema priključnu stezaljku za informaciju o stanju vratašca ili se ta stezaljka koristi u drugu svrhu, možete upotrijebiti magnetski prekidač koji se sastoji od samog prekidača i pripadajućeg dijela. Magnetski prekidač jednostavno funkcionira i ima dva položaja:
- položaj – magnetski prekidač je u kontaktu s pripadajućim dijelom
- položaj – magnetski prekidač nije u kontaktu s pripadajućim dijelom
Da bi indikacija stanja vratašca ispravno funkcionirala, magnetski prekidač i pripadajući dio potrebno je pravilno postaviti. Magnetski prekidač povezuje se s Wi-Fi modulom i postavlja na nepomični objekt uz vratašca (npr. stup, niski zid...). Pripadajući dio magnetskog prekidača mora se postaviti na pomični dio vratašca (okvir vratašca) tako da, kada su vratašca zatvorena (odnosno otvorena), bude u kontaktu s magnetskim prekidačem, a u drugom položaju kontakt bude prekinut. Svaki položaj predstavlja stanje vratašca (zatvorena, otvorena).
Magnetski prekidač potrebno je povezati s Wi-Fi modulom na sljedeći način:
- kabel na stezaljku A1
- kabel na stezaljku IN1

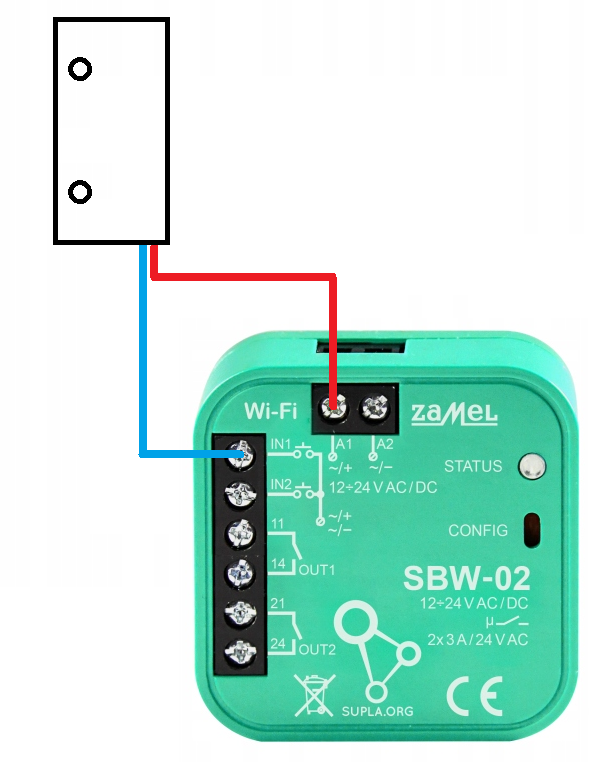

Spajanje magnetskog prekidača na Wi-Fi modul Zamel SBW-02:
ISPRAVNO PODEŠAVANJE PRIKAZA STANJA VRATAŠCA U SUPLA CLOUDU
U aplikaciji se stanje vratašca prikazuje zasebno, pod nazivom Senzor otvaranja vratašca. Međutim, senzor se može povezati s upravljačkim kanalom kako bi se stanje vratašca prikazivalo izravno na njemu. Prijavite se na https://cloud.supla.org/login i otvorite Wi-Fi modul ZAMEL SBW-02 u kategoriji Moja SUPLA. U donjem dijelu zaslona vidjet ćete pojedinačne kanale uređaja koji predstavljaju ulaze i izlaze na Wi-Fi modulu. Prva dva kanala služe za upravljanje, a ostali kanali služe kao senzori stanja vratašca.

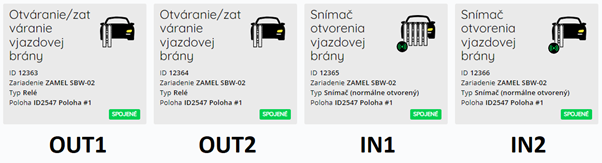

Kanali Wi-Fi modula prema ulazima i izlazima:
Otvorite aktivni kanal senzora, a u retku Senzor za kanal odaberite upravljački kanal na kojem se treba prikazivati stanje vratašca.

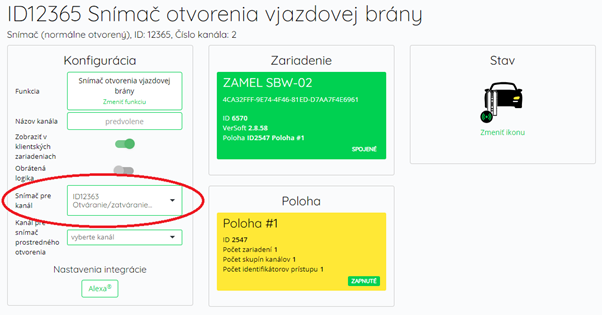

Povezivanje kanala senzora s upravljačkim kanalom:
Nakon povezivanja kanala senzora s upravljačkim kanalom, stanje vratašca prikazuje se izravno na upravljačkoj tipki u aplikaciji.

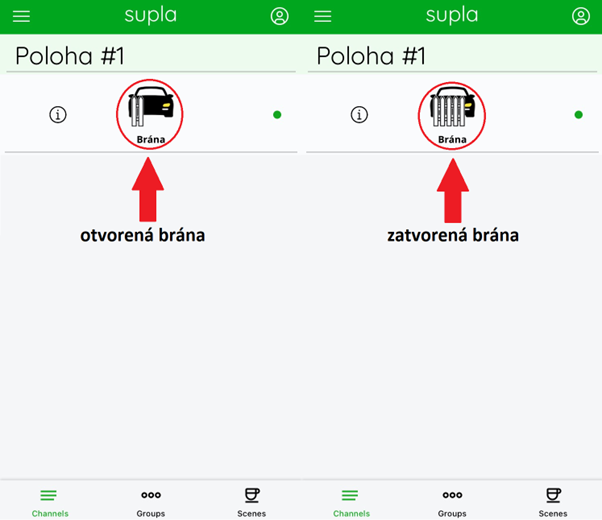

Prikaz stanja vratašca u aplikaciji SUPLA nakon povezivanja senzora s upravljačkim kanalom:
SAVJET: Ako upotrebljavate samo jedan kanal (jedan priključeni uređaj), možete isključiti nekorištene kanale kako biste dobili bolji pregled u mobilnoj aplikaciji SUPLA. Dovoljno je otvoriti nekorišteni kanal i odabrati funkciju: nijedna (kanal je isključen).
ISPRAVAK NEISPRAVNOG PRIKAZA
Može se dogoditi da aplikacija prikazuje pogrešno stanje vratašca – kada su vratašca otvorena, prikazuje da su zatvorena i obrnuto. Da biste to ispravili, prijavite se na https://cloud.supla.org/login i otvorite Wi-Fi modul ZAMEL SBW-02 u kategoriji Moja SUPLA. Odaberite kanal senzora pa u tablici konfiguracije, u retku Obrnuta logika, kliknite sivu tipku koja će postati zelena. Ne zaboravite spremiti promjenu.

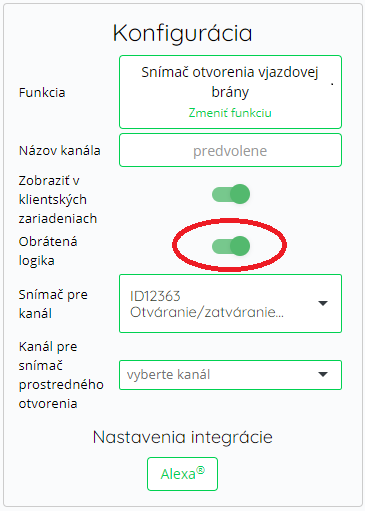

Postavka obrnute logike za kanal senzora:

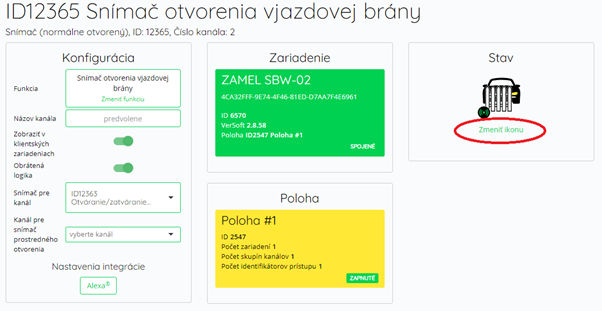

ZAVRŠNI SAVJET: Ikonu prikaza stanja vratašca možete promijeniti u postavkama kanala senzora:
