Priručnik za samonosnu kliznu kapiju do 6,5 m

Tehničke upute · samostalna izrada · samonosna vrata

Od mjerenja prolaza, preko betonskog temelja, ožičenja, kolica, vodilice i pogona, do pregleda dimenzija i tehničkih nacrta za prolaz širine 2,5 do 6,5 m.

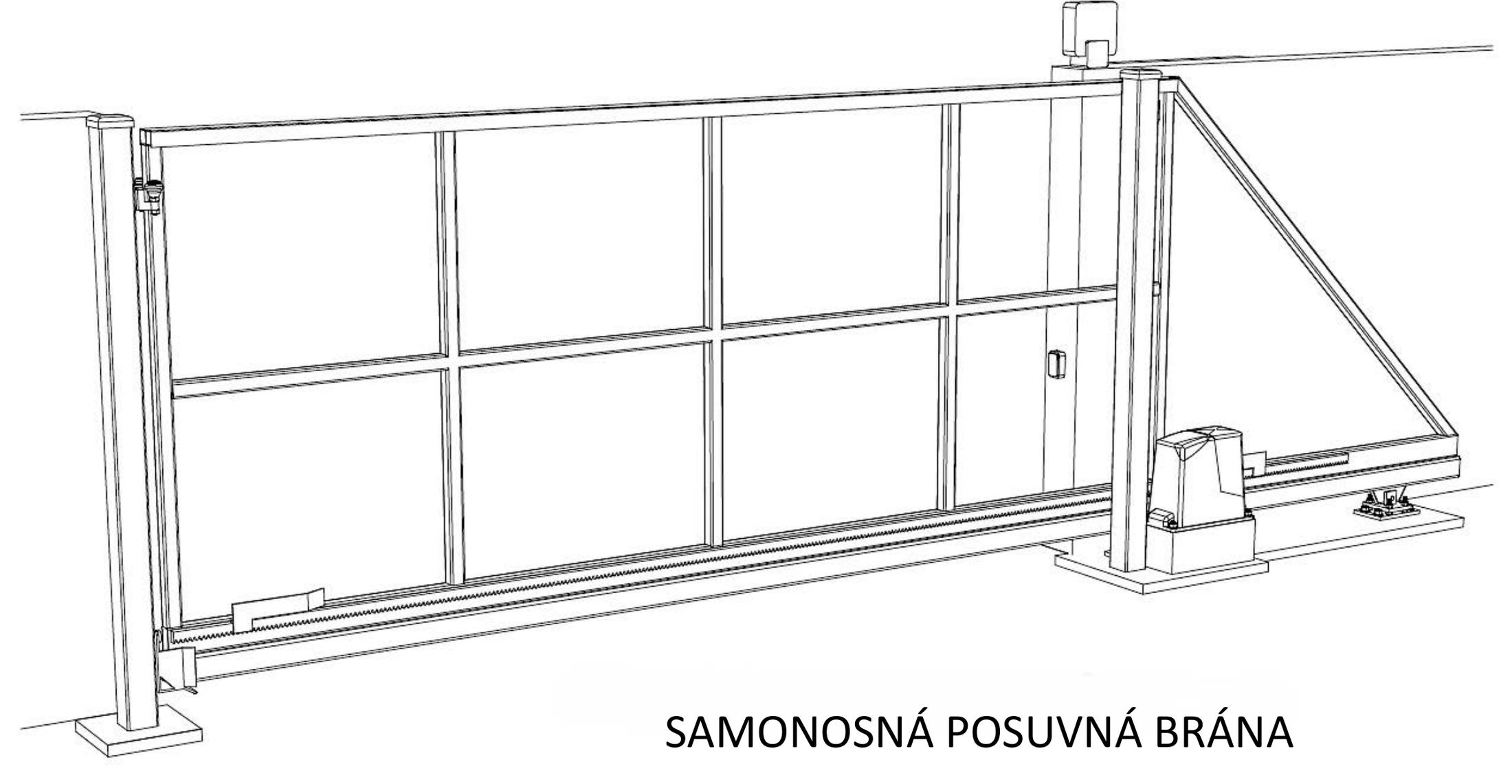

Pregled samonosnih kliznih vrata s prolazom, nosivim C-profilom, kolicima, protuutegom i pogonom
Osnovni dijelovi samonosnih kliznih vrata. Kliknite za otvaranje nacrta u punoj razlučivosti.

Samonosna vrata: od dimenzija prolaza do gotovog sklopa

Samonosna vrata kreću se iznad tla, bez vodilice u prolazu. Krilo nose kolica pričvršćena u betonski temelj i nosivi C-profil zavaren na donji dio okvira. Pri projektiranju treba uskladiti ukupnu duljinu krila, protuuteg, profil, kolica, ispunu, vodilicu, temelj i eventualni pogon.

Što izmjeriti i odabrati prije izrade

Prostor

  • svijetla širina prolaza ŠP,
  • strana i smjer otvaranja vrata,
  • slobodan prostor za cijela vrata, uključujući protuuteg,
  • visinske razlike terena duž cijele putanje.

Konstrukcija

  • visina okvira i vrsta ispune,
  • procjena mase i utjecaja vjetra,
  • kolica prikladna duljini i opterećenju.

Upravljanje

  • ručni ili motorni pogon,
  • položaj pogona, fotoćelija i signalne lampe,
  • priprema zaštitnih cijevi prije betoniranja,
  • sigurnosni rubovi i drugi elementi prema procjeni rizika.

1. Betonski temelj te položaj montažnih ploča i komponenti

Duljina temelja u izvornom se dokumentu računa kao L = X + Y + Z. Dimenzija X iznosi 160 mm za kolica s 3 ili 5 valjaka, a 240 mm za kolica s 8 valjaka. Temelj treba biti dubok najmanje 800 mm; konačne dimenzije ipak treba potvrditi projektom, uzimajući u obzir tlo, mraz i lokalne uvjete.

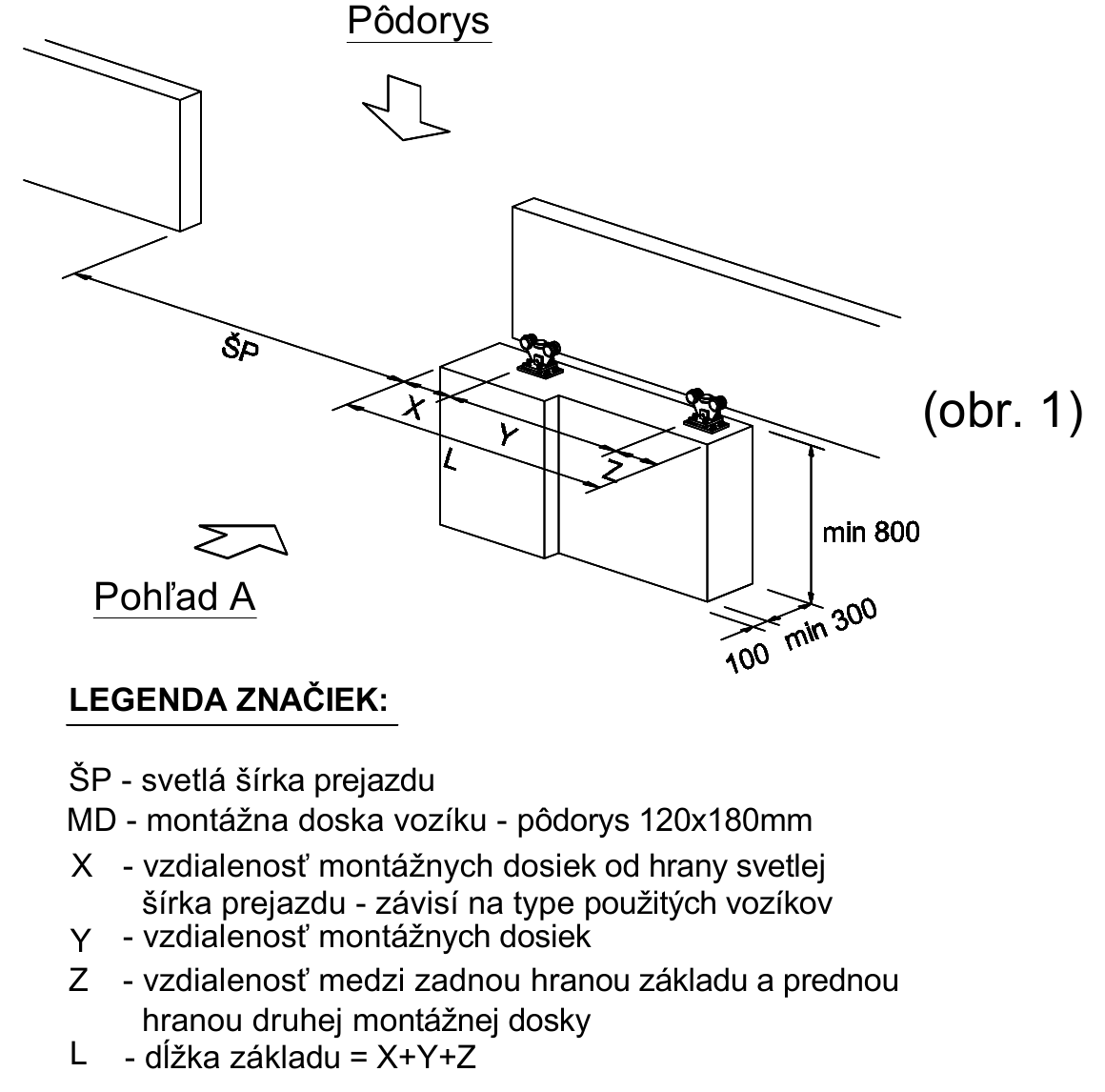

Prostorna skica temelja samonosnih vrata s dimenzijama X, Y, Z i L
Prostorni raspored temelja; L = X + Y + Z. Kliknite za otvaranje slike u punoj razlučivosti.

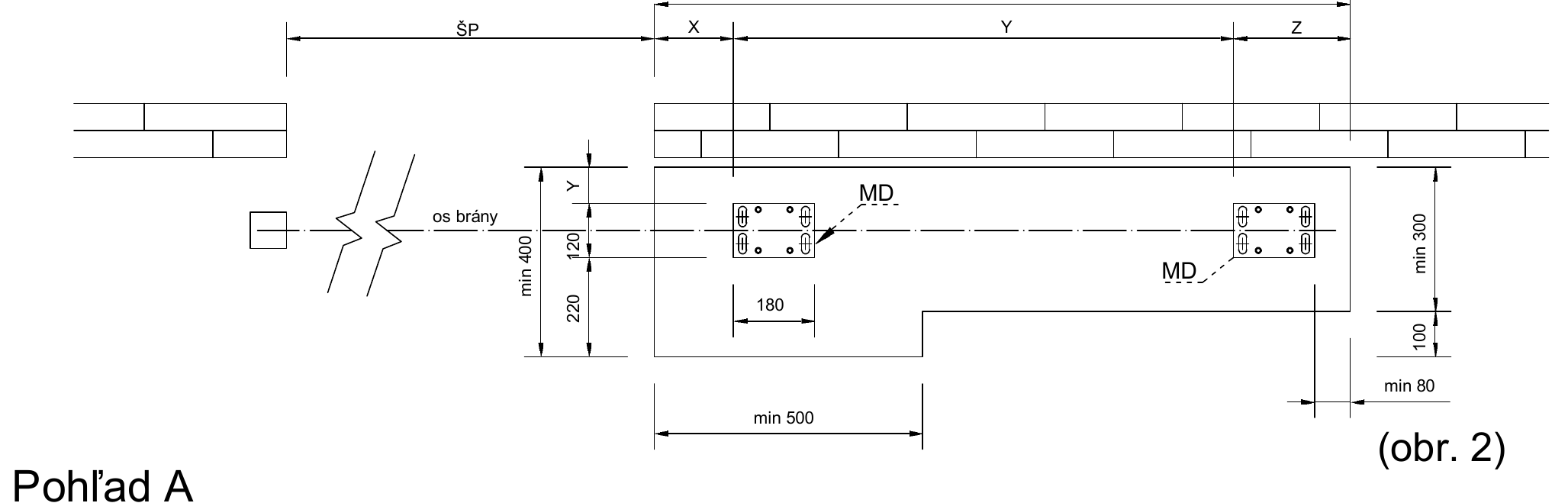

Tlocrt položaja betonskog temelja i kolica

Tlocrt temelja s osi vrata, montažnim pločama i dimenzijama X, Y i Z
Tlocrt: os vrata, ploče 120 × 180 mm, minimalna širina 500 mm te razmaci 300, 100 i 80 mm.

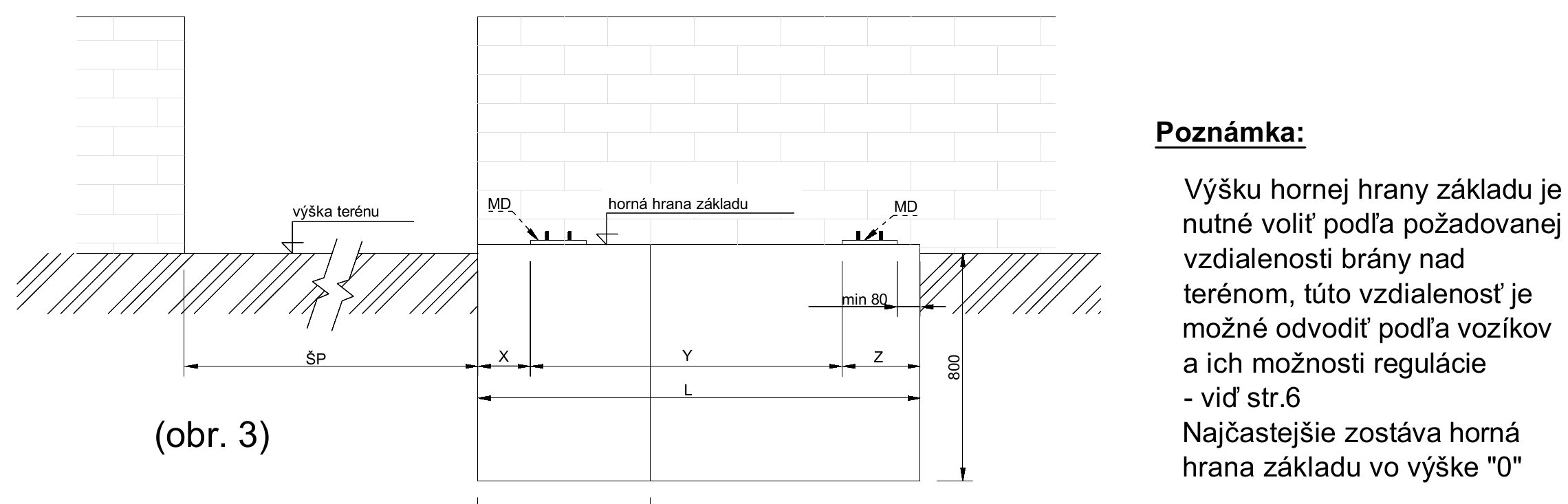

Betonski temelj – pogled A

Bočni pogled na temelj, teren i montažne ploče kolica
Pogled A: minimalna dubina 800 mm; visinu gornjeg ruba temelja odaberite prema kolicima i željenom razmaku iznad tla.
Temelj za kolica s 3 ili 5 valjaka · X = 160 mm
ŠP Y Z L
2 500 mm 750 mm 290 mm 1 200 mm
3 000 mm 950 mm 290 mm 1 400 mm
3 500 mm 1 150 mm 290 mm 1 600 mm
4 000 mm 1 300 mm 340 mm 1 800 mm
4 500 mm – kratka 1 050 mm 290 mm 1 500 mm
4 500 mm – puna 1 500 mm 340 mm 2 000 mm
5 000 mm 1 700 mm 340 mm 2 200 mm
5 500 mm 1 850 mm 290 mm 2 300 mm
6 000 mm 2 050 mm 290 mm 2 500 mm
6 500 mm 1 950 mm 290 mm 2 400 mm
Temelj za kolica s 8 valjaka · X = 240 mm
ŠP Y Z L
2 500 mm 650 mm 310 mm 1 200 mm
3 000 mm 900 mm 260 mm 1 400 mm
3 500 mm 1 100 mm 260 mm 1 600 mm
4 000 mm 1 250 mm 310 mm 1 800 mm
4 500 mm – kratka 900 mm 260 mm 1 400 mm
4 500 mm – puna 1 350 mm 310 mm 1 900 mm
5 000 mm 1 550 mm 310 mm 2 100 mm
5 500 mm 1 750 mm 310 mm 2 300 mm
6 000 mm 1 950 mm 310 mm 2 500 mm
6 500 mm 1 900 mm 260 mm 2 400 mm
  • Montažna ploča kolica ima tlocrtne dimenzije 120 × 180 mm.
  • Otvori na montažnim pločama trebaju biti promjera najmanje 17 mm; izvor navodi sidrenje navojem M16.
  • Moguće je izravno ubetonirati šipke, kemijski ih usidriti u očvrsli beton ili izrezati montažne ploče iz temelja; način mora odgovarati podlozi i opterećenju.
  • Gornji rub temelja često je u razini tla, no odlučujući su potrebna visina vrata iznad tla i raspon podešavanja kolica.

2. Priprema kabela i zaštitnih cijevi prije betoniranja

Prije betoniranja izvedite zaštitne cijevi do prostora za pogon, do obje fotoćelije i do signalne lampe. Za pogon predvidite izlaz približno 300 mm od ruba, ovisno o odabranoj orijentaciji; kod desnog stupa fotoćelija je u izvoru približno 180 mm iznad odgovarajućeg izlaza.

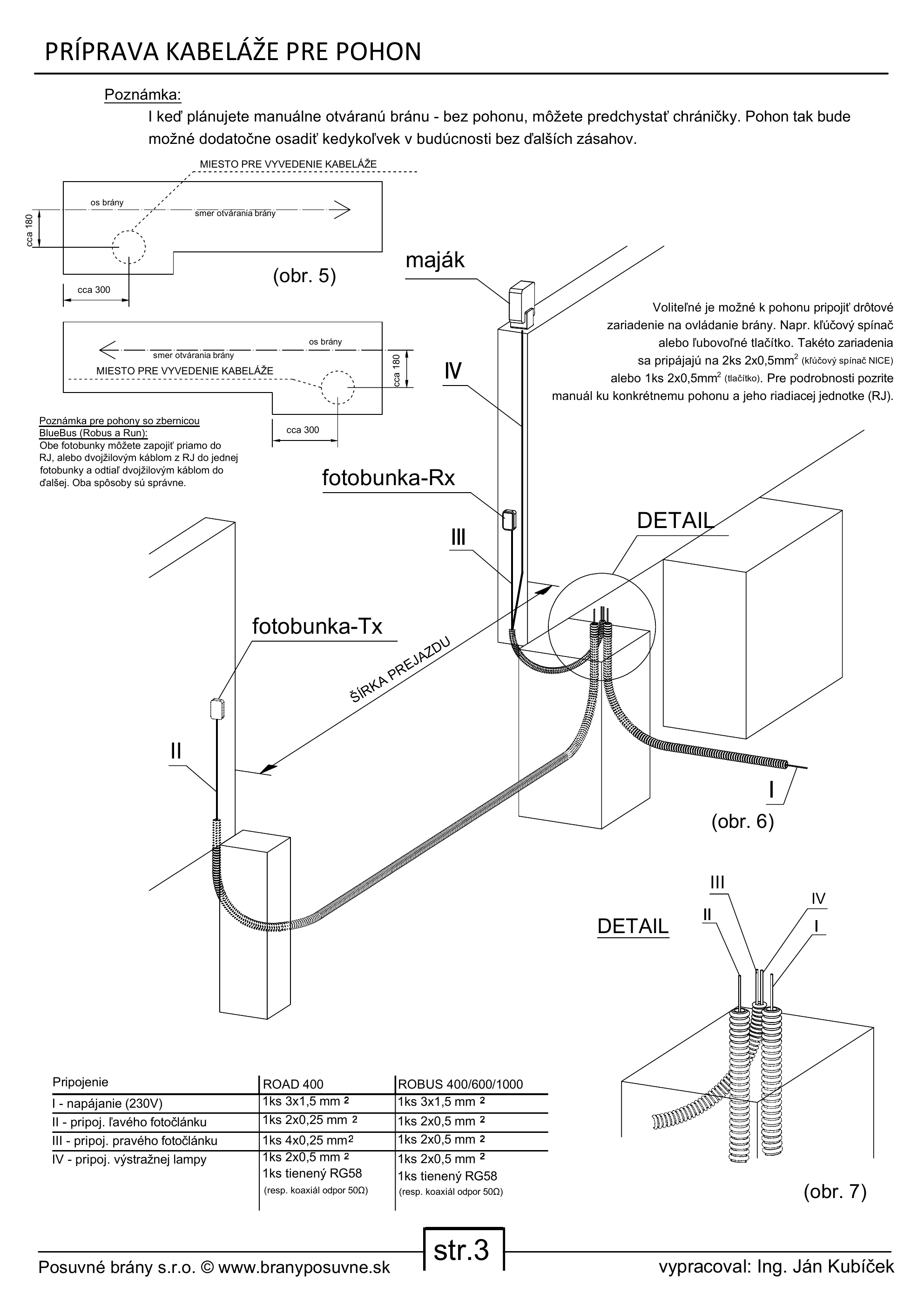

Cijela izvorna stranica s pripremom kabela za pogon, uključujući napajanje, fotoćelije, signalnu lampu, zaštitne cijevi, legende i tablicu priključaka
Cijela 3. stranica izvornog materijala: cijela shema, sve oznake, popratne legende i tablica ožičenja. Kliknite za otvaranje slike u punoj rezoluciji.
Presjeci kabela navedeni u izvoru – provjerite ih u priručniku za konkretni pogon
Trasa Funkcija Nice Road RD400 Nice Robus RB 400/600/1000 – starija generacija
I Napajanje pogona 230 V 1 × 3 × 1,5 mm² 1 × 3 × 1,5 mm²
II Lijeva fotoćelija, odašiljač Tx 1 × 2 × 0,25 mm² 1 × 2 × 0,5 mm²
III Desna fotoćelija, prijamnik Rx 1 × 4 × 0,25 mm² 1 × 2 × 0,5 mm²
IV Signalna lampa i antena 1 × 2 × 0,5 mm² + oklopljeni RG58, 50 Ω 1 × 2 × 0,5 mm² + oklopljeni RG58, 50 Ω

Prema izvoru, opcijska ključna sklopka zahtijeva 2 × kabel 2 × 0,5 mm², a jednostavno tipkalo 1 × kabel 2 × 0,5 mm². Kod sustava BlueBUS fotoćelije se mogu ožičiti do upravljačke jedinice zasebno ili lančano, ako to dopuštaju konkretna upravljačka jedinica i njezin priručnik.

3. Vođenje vrata, kolica i visina iznad tla

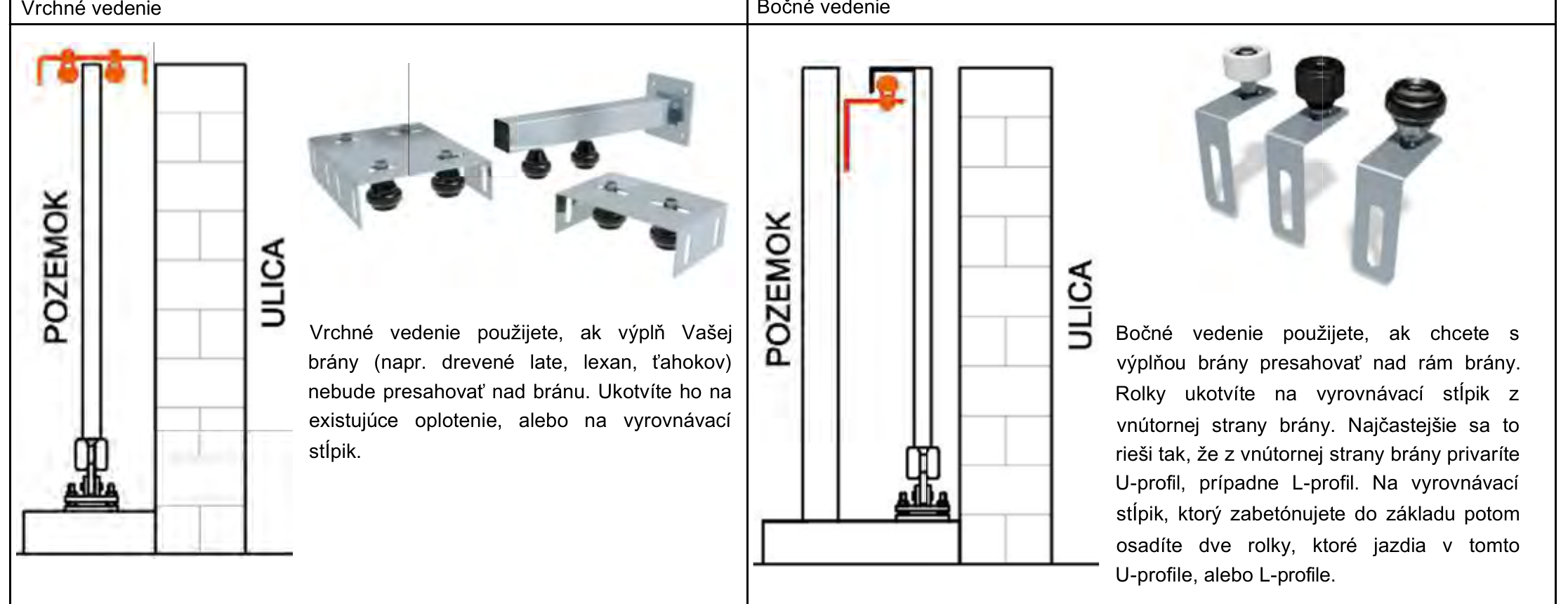

Usporedba gornjeg i bočnog vođenja kliznih vrata
Lijevo je gornje vođenje, a desno bočno vođenje. Pri projektiranju predvidite mogućnost podešavanja i čvrstu nosivu konstrukciju.

Preporučena kolica za vrata duljine do 6,5 m

U nastavku su uobičajeni odabiri za raspon obuhvaćen ovim priručnikom. Konačna kolica odaberite prema C-profilu, širini prolaza, težini, ispuni i konstrukciji vrata.

Prikažite sve vrste kolica

C-profili koji odgovaraju nacrtima

Nacrti za prolaze širine 2,5 do 4,0 m koriste C-profil 70 × 70 × 4 mm; nacrti za širine 4,5 do 6,5 m koriste 80 × 80 × 5 mm. Odaberite materijal, a konačno opterećenje uvijek provjerite zajedno s kolicima i ispunom vrata.

Prikažite sve C-profile

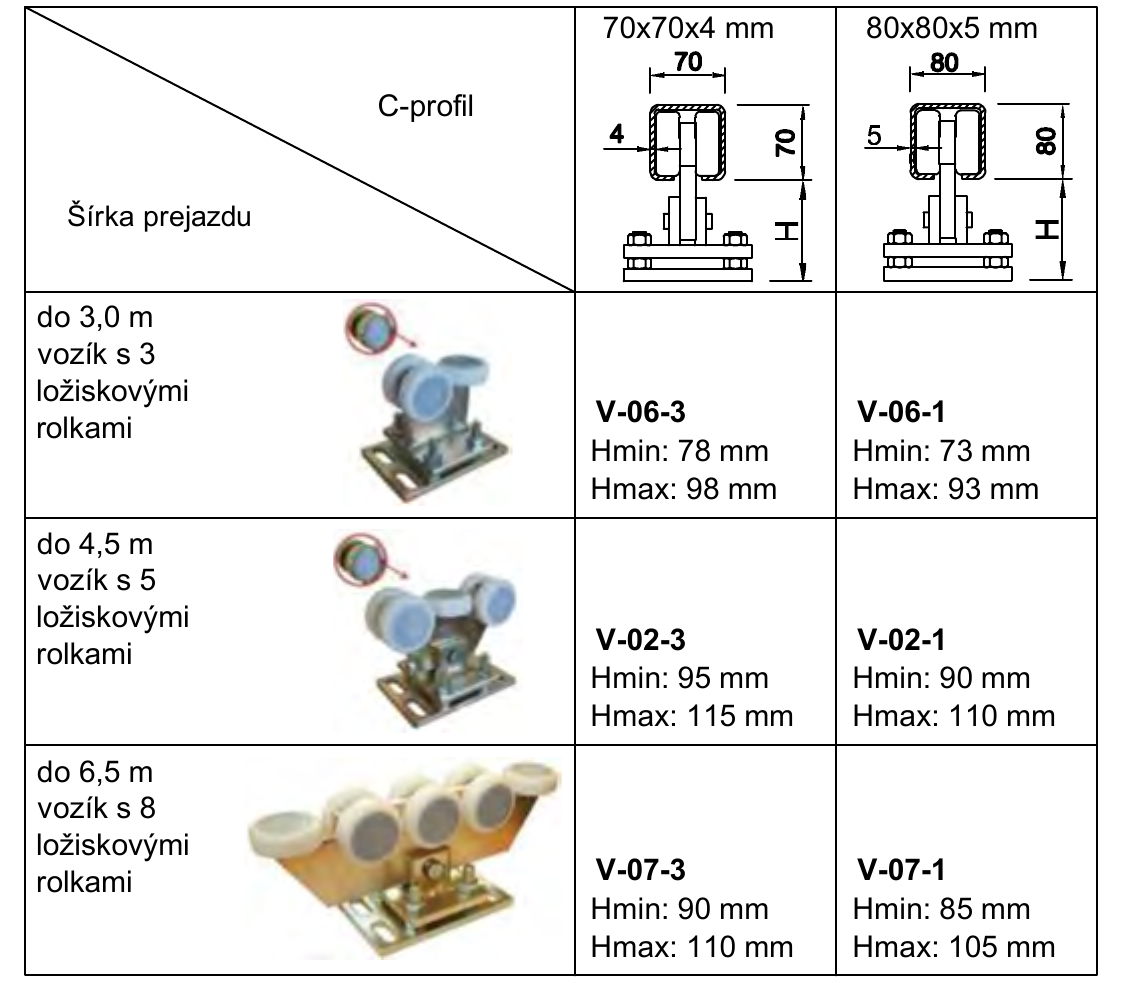

Tablica visina H za kolica s tri, pet i osam kotačića za C-profile od 70 i 80 milimetara
Visina H od montažne ploče do donjeg ruba C-profila prema vrsti kolica i profilu.
Raspon H prema vrsti kolica i nosivom C-profilu
Kolica 70 × 70 × 4 mm 80 × 80 × 5 mm
3 valjka V-06-3 · 78 do 98 mm V-06-1 · 73 do 93 mm
5 valjaka V-02-3 · 95 do 115 mm V-02-1 · 90 do 110 mm
8 valjaka V-07-3 · 90 do 110 mm V-07-1 · 85 do 105 mm
10 valjaka — 93 do 109 mm

Vrijednost H odaberite unutar raspona podešavanja tako da vrata ostanu iznad najviše točke terena, a da pritom pogon, zupčasta letva, graničnici i vodilica zadrže pravilan položaj.

4. Visina pogona i zupčaste letve

Izvor koristi oznake: H = visina kolica, A = visina C-profila, Y = traženi razmak vrata od tla, N = konstrukcijska visina pogona. Položaj montažne ploče pogona X određuje se prema formuli:

X = H + A + Y + 40 − N

Izvor navodi N = 85 mm za Road 400 i Robus 400, N = 92 mm za Robus 600/1000 te N = 109 mm za Run 1800P. Te vrijednosti odnose se na određene starije modele; kod drugog ili novijeg pogona izmjerite N prema njegovu montažnom crtežu.

Primjer iz izvora: Robus 600, C-profil od 80 mm, kolica s 5 valjaka H = 90 do 110 mm, razmak Y = 0 i N = 92 mm daju X = 118 do 138 mm. Izvor zatim odabire visinu montaže od 115 mm; stoga prije primjene treba fizički provjeriti položaj u odnosu na konkretna kolica, zupčastu letvu i pogon.

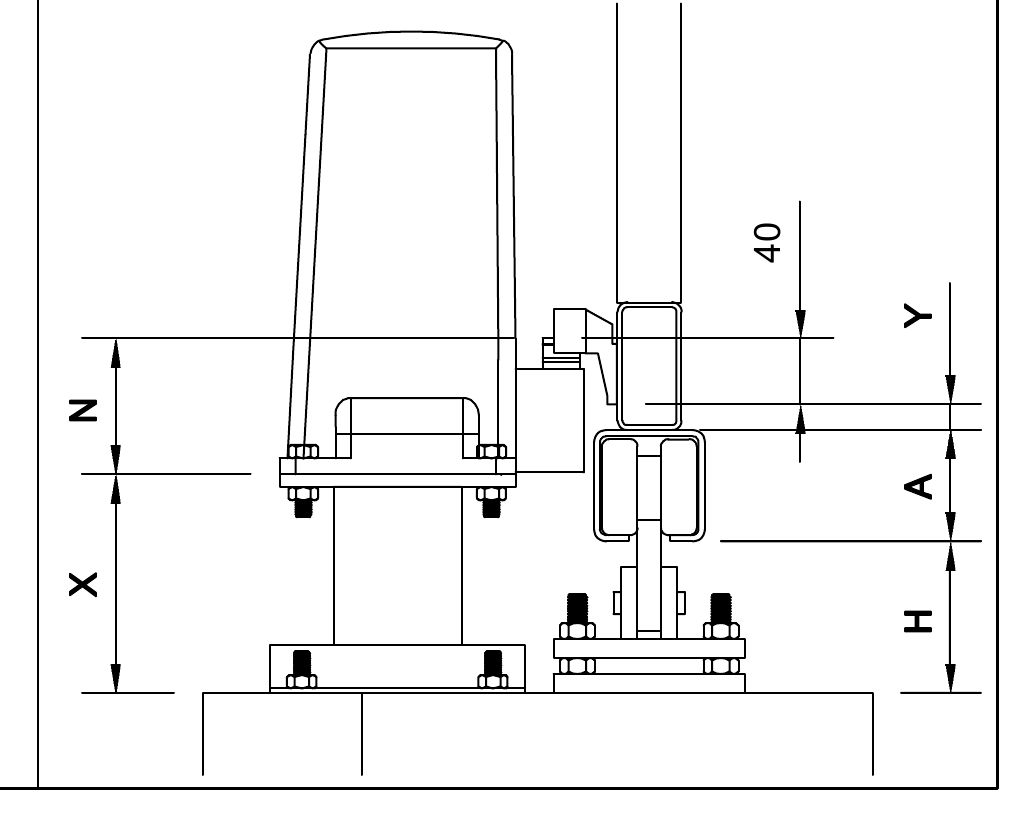

Shema visina H, A, Y, X i N između temelja, nosivog profila, zupčaste letve i pogona
Odnos između temelja, kolica, C-profila, zupčaste letve i pogona.
  1. Poravnajte vrata na kolicima i namjestite željeni razmak od tla.
  2. Postavite pogon na čvrstu podesivu ploču tako da zupčanik pravilno zahvaća zupčastu letvu.
  3. Nemojte prenijeti cijelu težinu vrata na zupčanik preko zupčaste letve; pridržavajte se zazora navedenog u priručniku pogona i zupčaste letve.
  4. Ručnim pomicanjem provjerite ravnomjerno zahvaćanje duž cijele putanje, bez zapinjanja, pa tek onda dovršite sidrenje.

5. Sheme spajanja pogona

Nice Road RD400

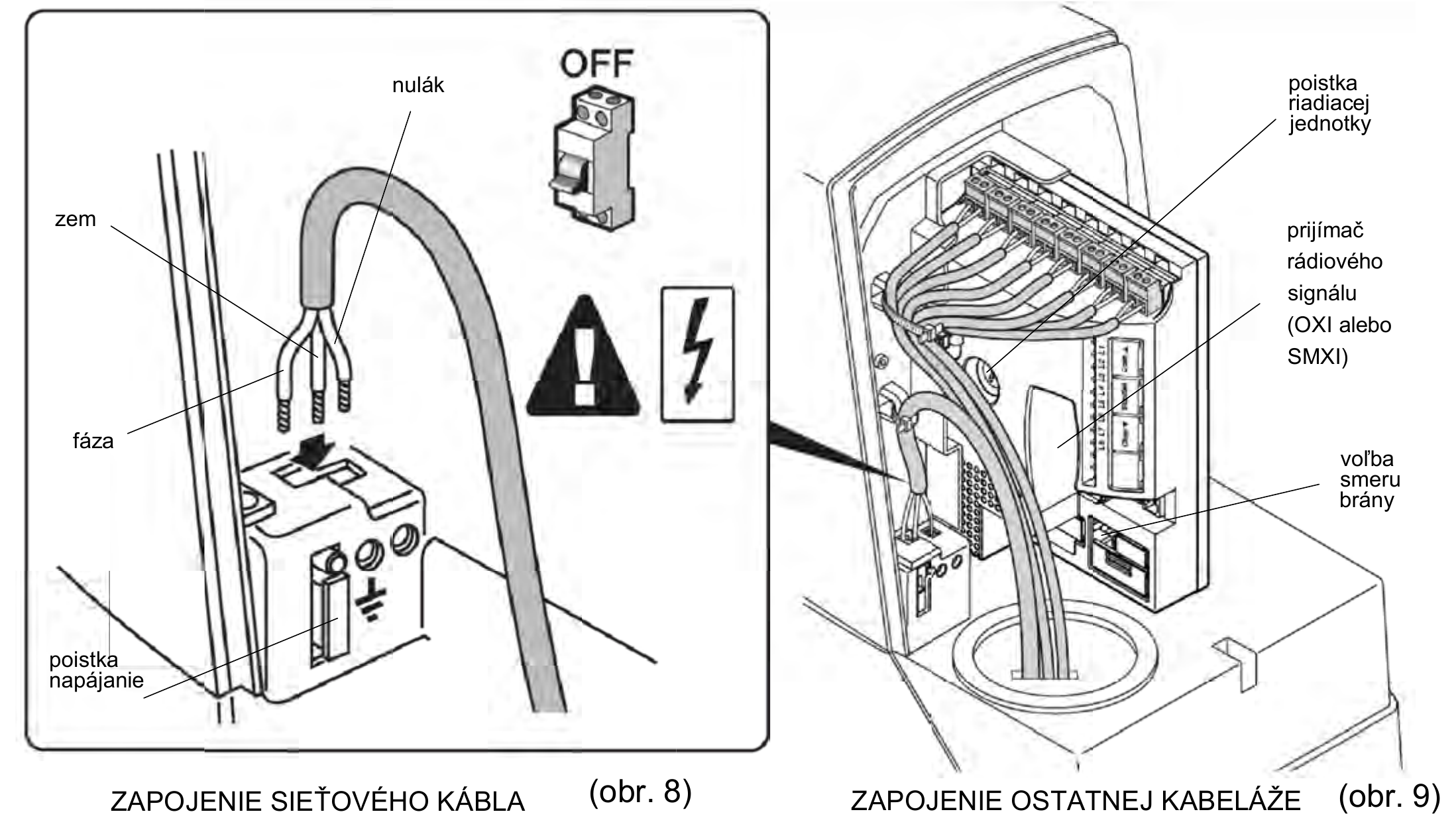

Izrez prikazuje osnovno dovođenje mrežnog kabela i položaj priključnih stezaljki u pogonu Road RD400. Izvorni PDF dokument sadrži i dodatnu sliku označenu za drugu upravljačku jedinicu; ona je namjerno izostavljena kako se ne bi pomiješale dvije neusklađene sheme.

Osnovno dovođenje mrežnog kabela i ožičenja do pogona Nice Road RD400
Road RD400: ilustrativni izrez iz izvornog priručnika. Priključne stezaljke i spajanje provjerite u aktualnom priručniku uređaja.

Nice Robus RBS400 / RBS600 – aktualna generacija

Gotove sheme preuzete su s 5. stranice priručnika za klizna vrata v5. Zadržavaju izvorno spajanje, opise i uvećani detalj priključne letvice; nisu ponovno crtane.

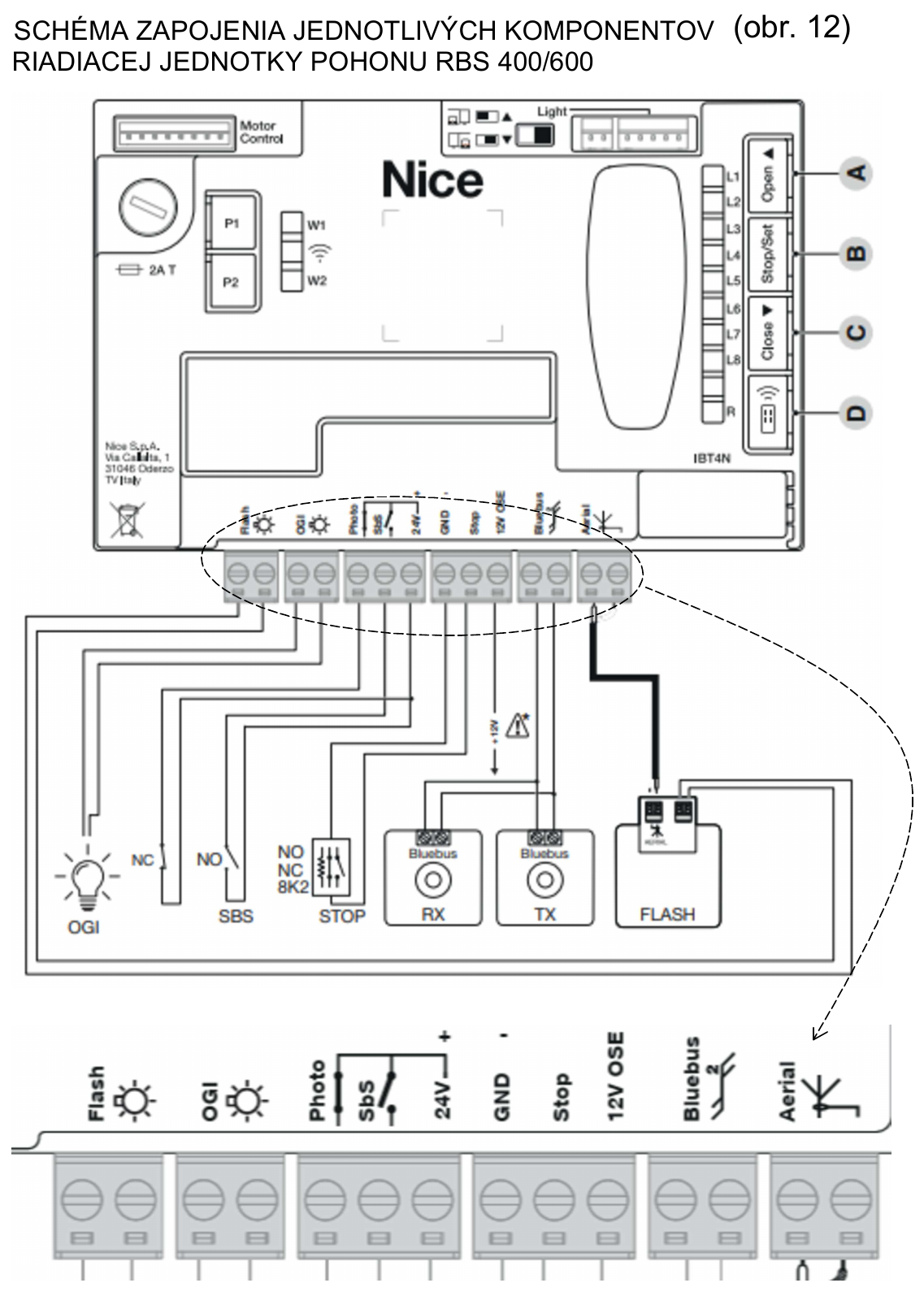

Izvorna shema spajanja komponenti upravljačke jedinice NICE Robus RBS400 i RBS600, uključujući uvećani detalj priključne letvice
Shema spajanja pojedinih komponenti upravljačke jedinice RBS400/600, slika 12. Kliknite da biste otvorili shemu i detalj priključne letvice u punoj razlučivosti.

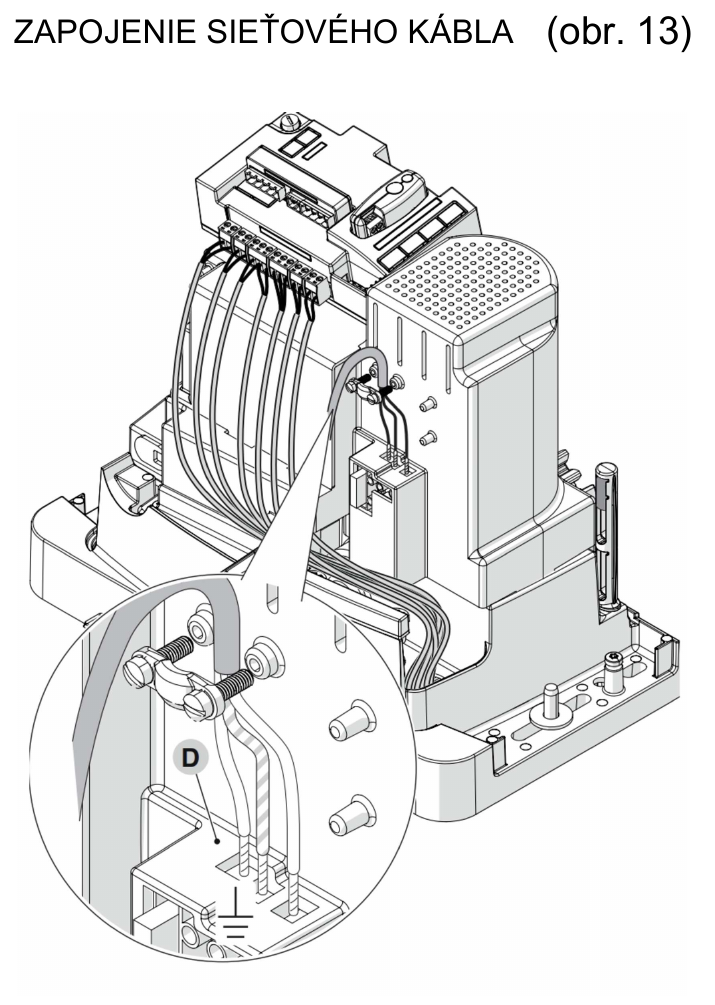

Izvorni crtež spajanja mrežnog kabela pogona NICE Robus RBS400 i RBS600 s detaljem priključka
Spajanje mrežnog kabela, slika 13. s iste stranice priručnika. Izvorni crtež, uključujući detalj priključka, sačuvan je bez izmjena.

Priručnik za montažu NICE RBS400/600/600HS – shema i opis spajanja.

Proizvodi: NICE Robus RBS400 i NICE Robus RBS600.

Nice Robus RB 400/600/1000 – starija generacija

Sljedeći izrez odnosi se isključivo na stariju generaciju Robus RB i upravljačku jedinicu prikazanu na slici. Sadrži priključke za signalnu svjetiljku, fotoćelije i upravljačke ulaze te starije dimenzije pogona. Nemojte ga koristiti za Robus RBS.

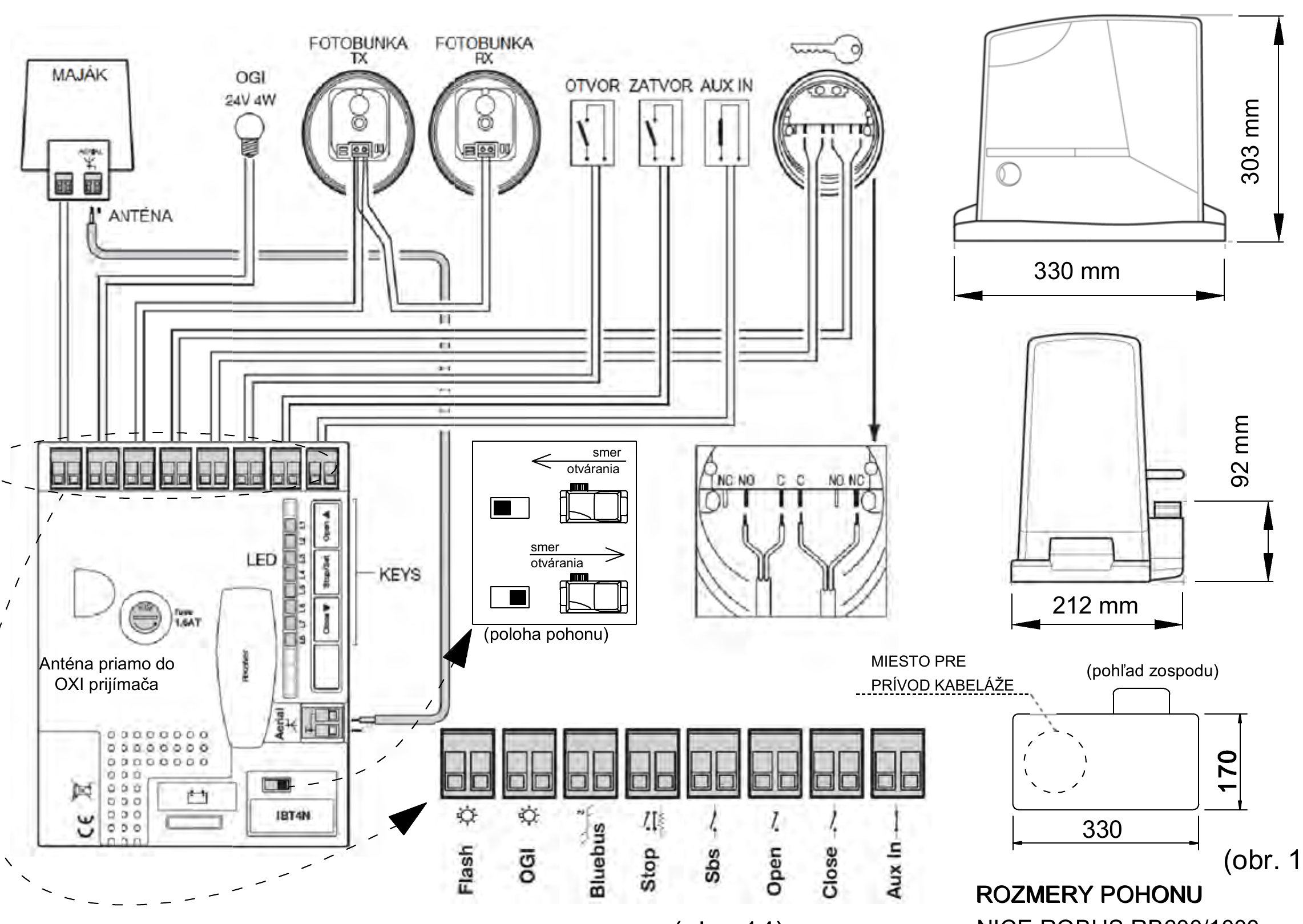

Povijesna shema dodatne opreme i dimenzija pogona Nice Robus RB 400, 600 i 1000
Povijesna dokumentacija za Robus RB 400/600/1000. Prikazana je kao označena referenca za stariji model, a ne kao upute za RBS.

6. Zbirna tablica dimenzija i težina

Vrijednosti u tablici odnose se na konkretne izvedbe iz izvornih crteža navedenih u sljedećem poglavlju.

Dimenzije i težine prema izvornim crtežima

Širina prolaza Ukupna duljina vrata Masa samih vrata Maks. opterećenje po metru Maks. masa ispune
2,5 m 3,77 m 80 kg 195 kg/m 525 kg
3,0 m 4,49 m 90 kg 165 kg/m 530 kg
3,5 m 5,22 m 105 kg 145 kg/m 535 kg
4,0 m 5,85 m 120 kg 125 kg/m 525 kg
4,5 m – kratka 6,00 m 140 kg 105 kg/m 495 kg
4,5 m – puna 6,48 m 150 kg 125 kg/m 590 kg
5,0 m 7,17 m 165 kg 100 kg/m 520 kg
5,5 m 7,86 m 180 kg 95 kg/m 540 kg
6,0 m 8,55 m 195 kg 75 kg/m 465 kg
6,5 m 9,00 m 200 kg 55 kg/m 370 kg

7. Tehnički nacrti pojedinih širina vrata

U gornjoj zbirnoj tablici ključne su vrijednosti navedene i u tekstualnom obliku. Nacrti u nastavku služe za pregled podjele okvira, položaja presjeka i kotiranja. Svaki je pregled poveznica na prikaz u punoj razlučivosti.

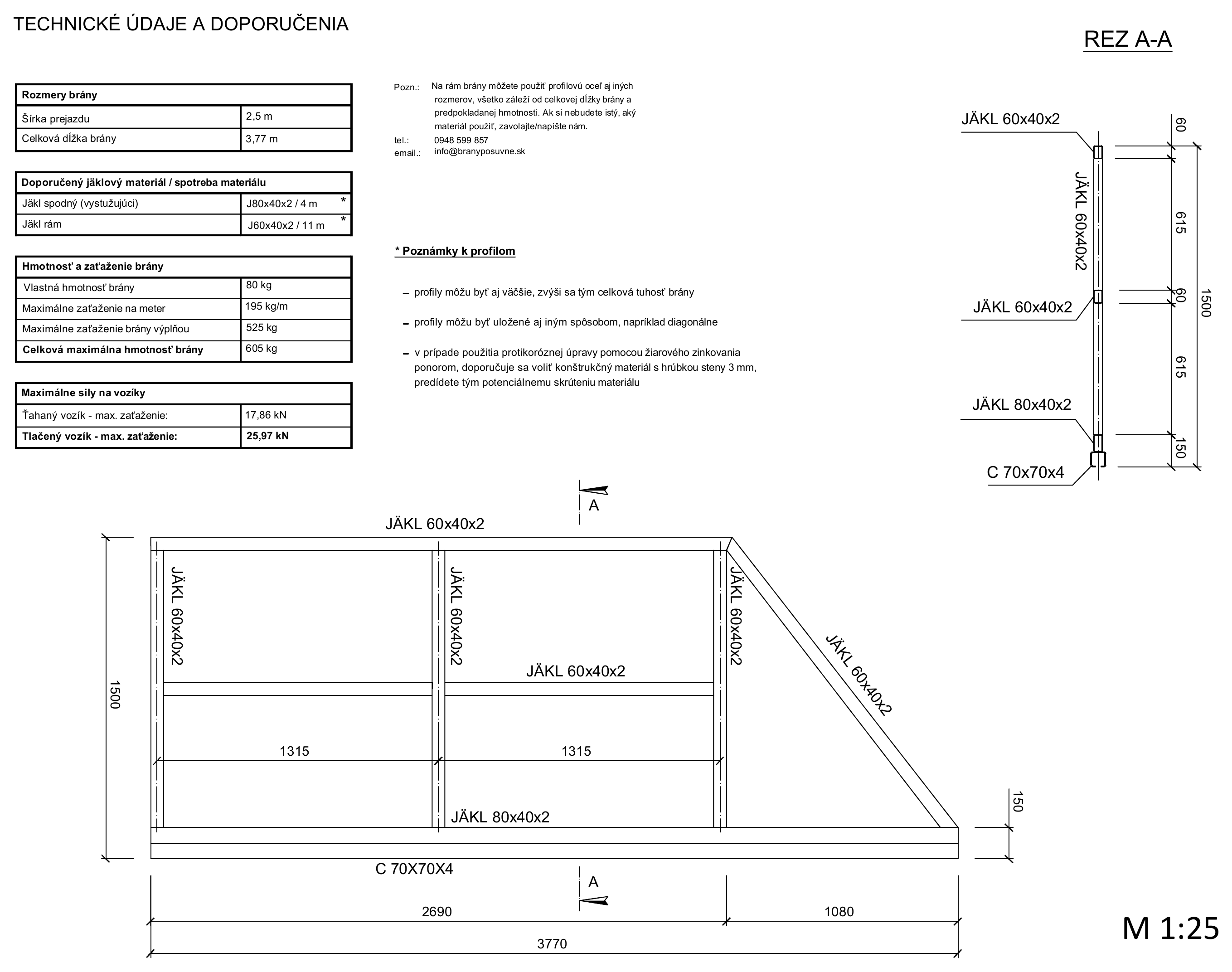

Prolaz 2,5 m

Ukupna duljina 3 770 mm, okvir 2 690 mm, protuteža 1 080 mm, visina okvira 1 500 mm, C-profil 70 × 70 × 4 mm.

Tehnički nacrt samonosivih vrata za prolaz od 2,5 metra
Okvir 2 690 mm + protuteža 1 080 mm, visina 1 500 mm.

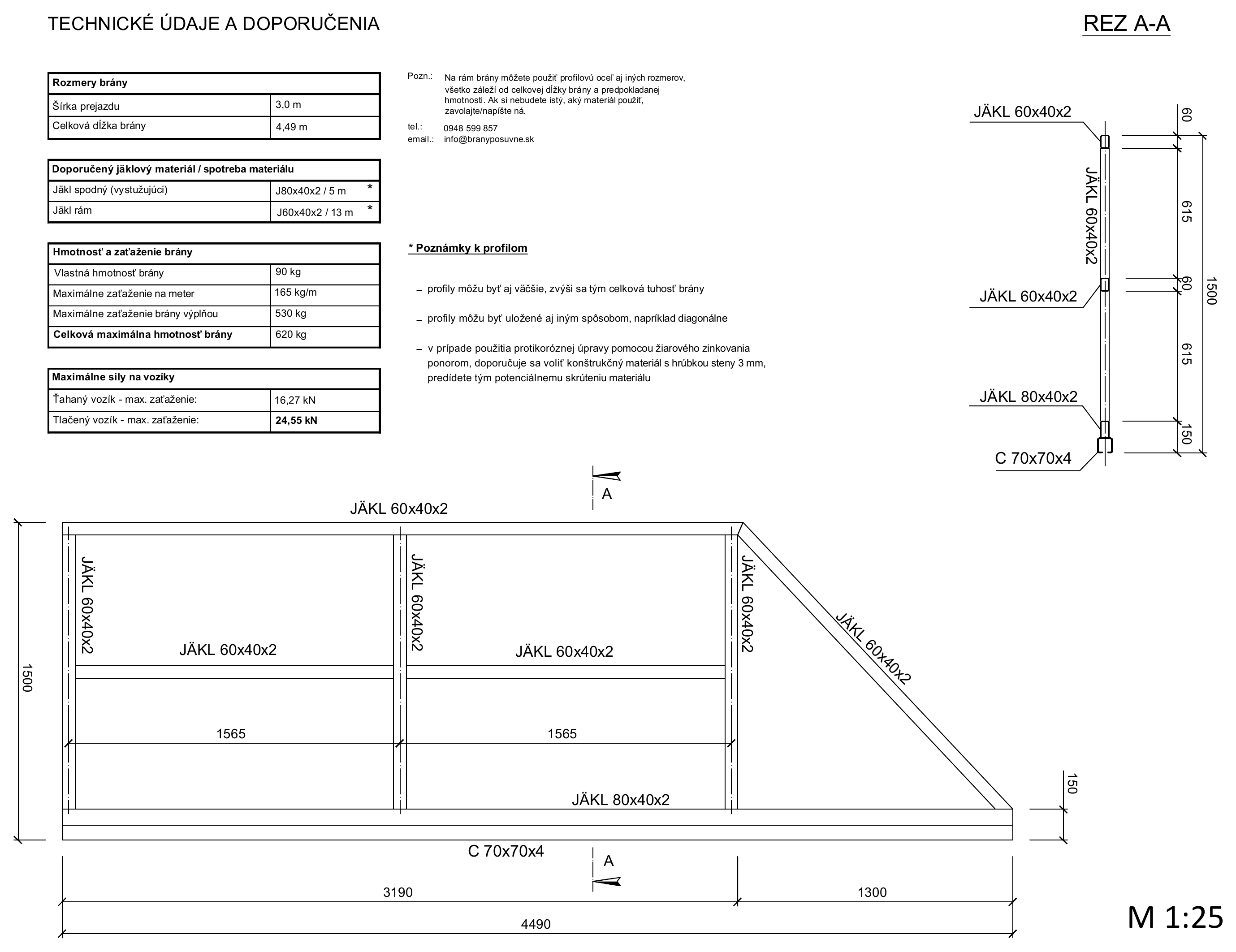

Prolaz 3,0 m

Ukupna duljina 4 490 mm, okvir 3 190 mm, protuteža 1 300 mm, visina okvira 1 500 mm, C-profil 70 × 70 × 4 mm.

Tehnički nacrt samonosivih vrata za prolaz od 3 metra
Okvir 3 190 mm + protuteža 1 300 mm, visina 1 500 mm.

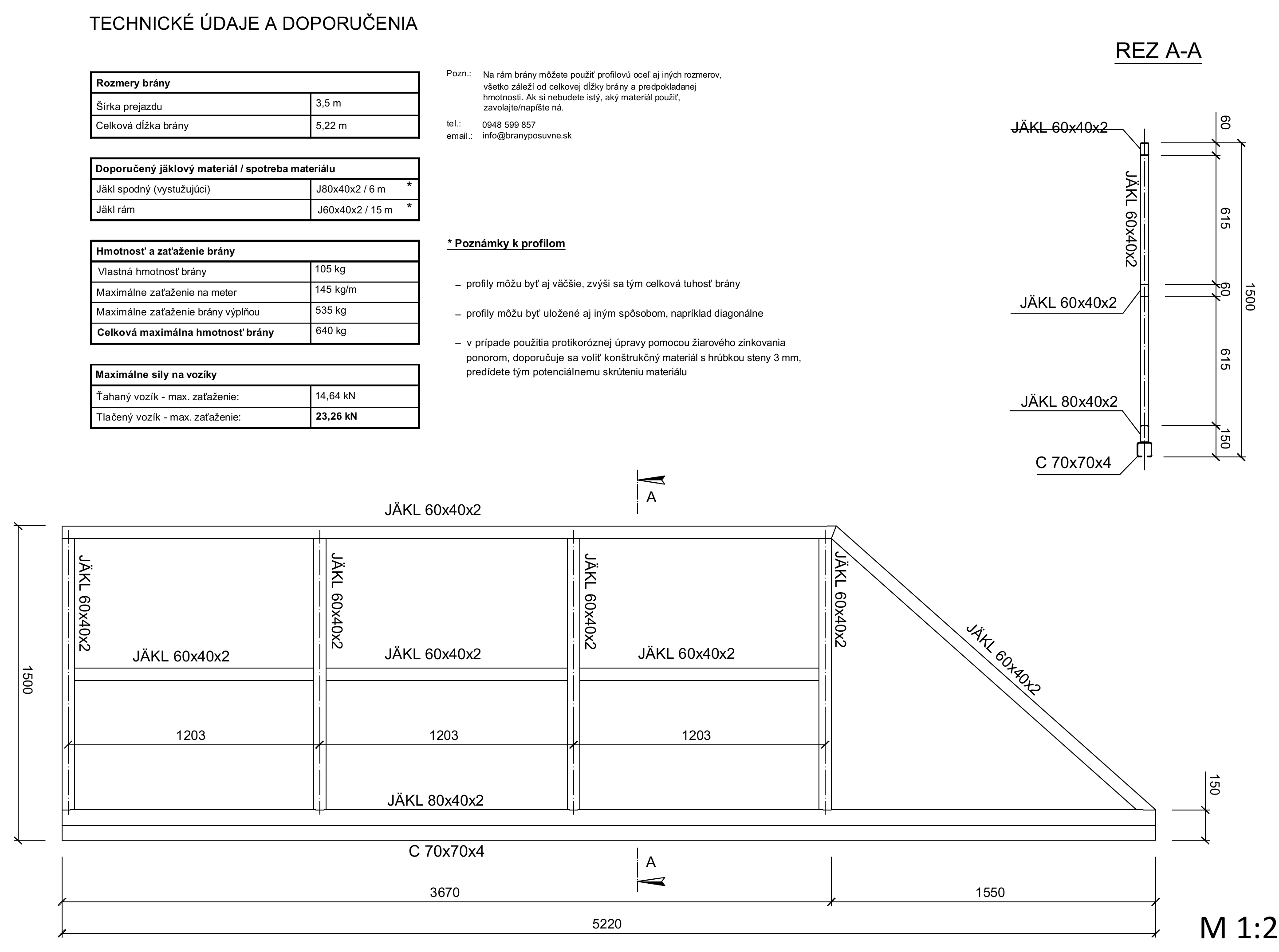

Prolaz 3,5 m

Ukupna duljina 5 220 mm, okvir 3 670 mm, protuteža 1 550 mm, visina okvira 1 500 mm, C-profil 70 × 70 × 4 mm.

Tehnički nacrt samonosivih vrata za prolaz od 3,5 metra
Okvir 3 670 mm + protuteža 1 550 mm, visina 1 500 mm.

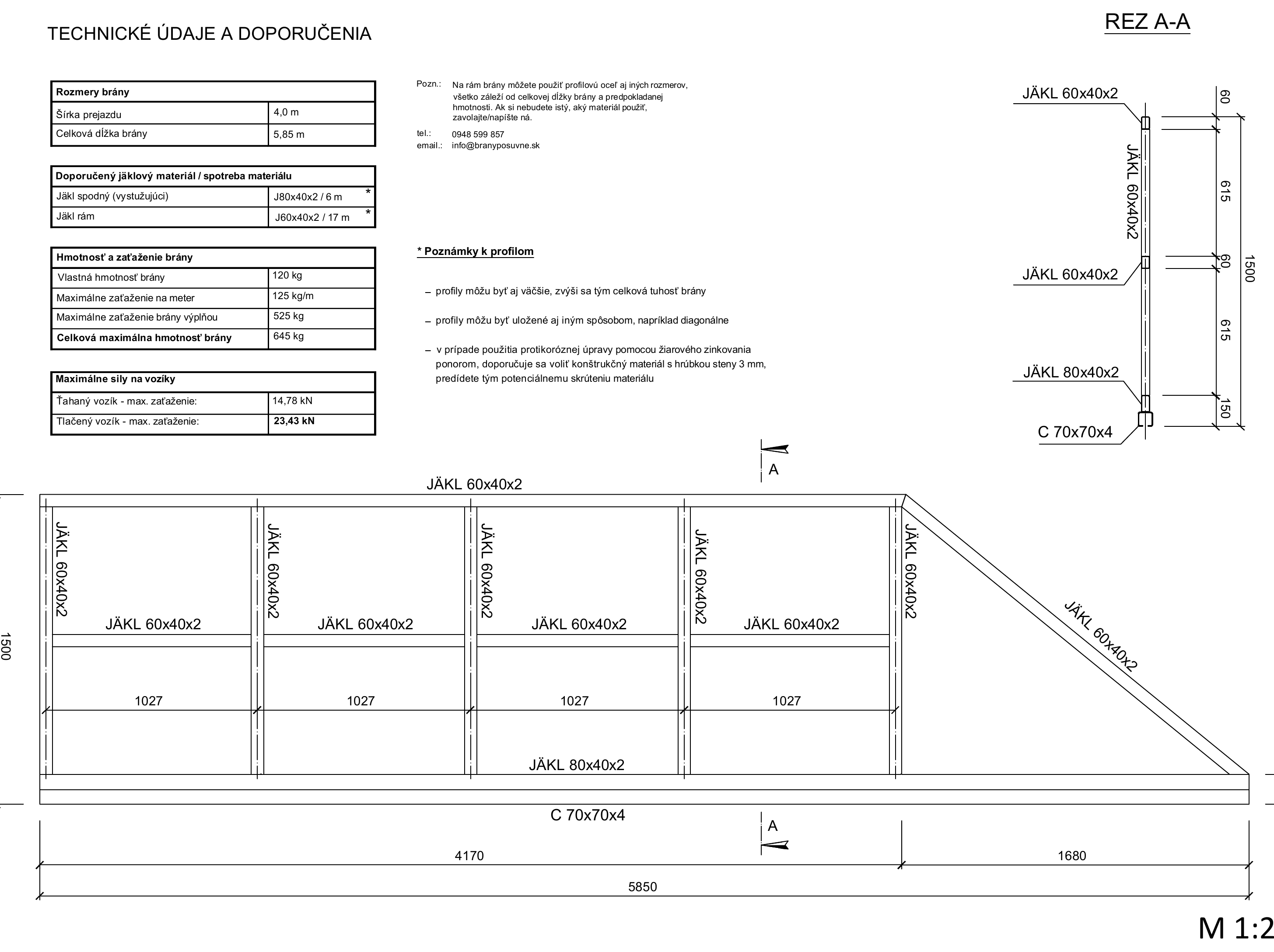

Prolaz 4,0 m

Ukupna duljina 5 850 mm, okvir 4 170 mm, protuteža 1 680 mm, visina okvira 1 500 mm, C-profil 70 × 70 × 4 mm.

Tehnički nacrt samonosivih vrata za prolaz od 4 metra
Okvir 4 170 mm + protuteža 1 680 mm, visina 1 500 mm.

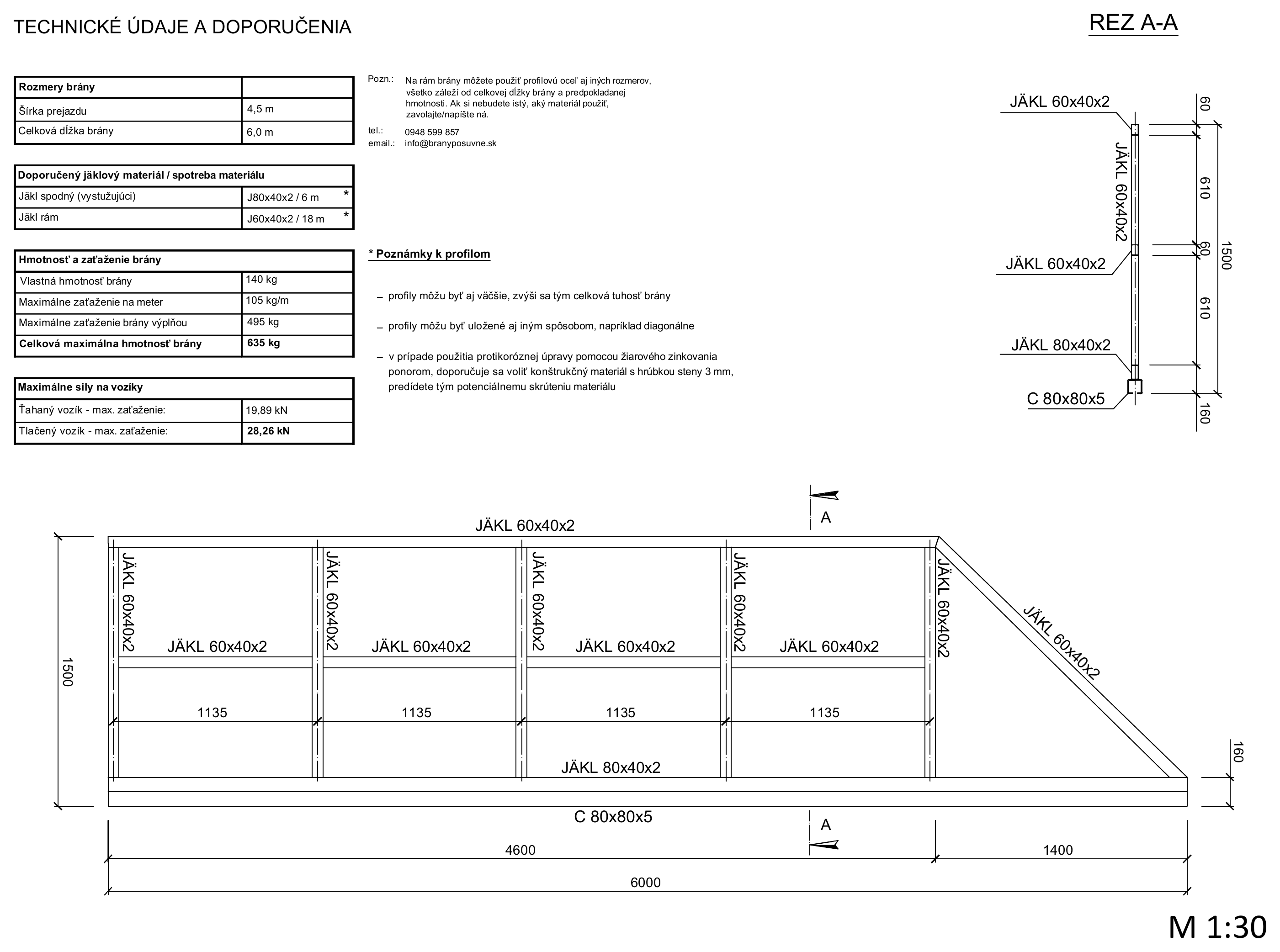

Prolaz 4,5 m – kratka verzija

Ukupna duljina 6 000 mm, okvir 4 600 mm, protuteža 1 400 mm, visina okvira 1 500 mm, C-profil 80 × 80 × 5 mm.

Tehnički nacrt kratkih samonosivih vrata za prolaz od 4,5 metra i ukupnu duljinu od 6 metara
Okvir 4 600 mm + protuteža 1 400 mm, visina 1 500 mm.

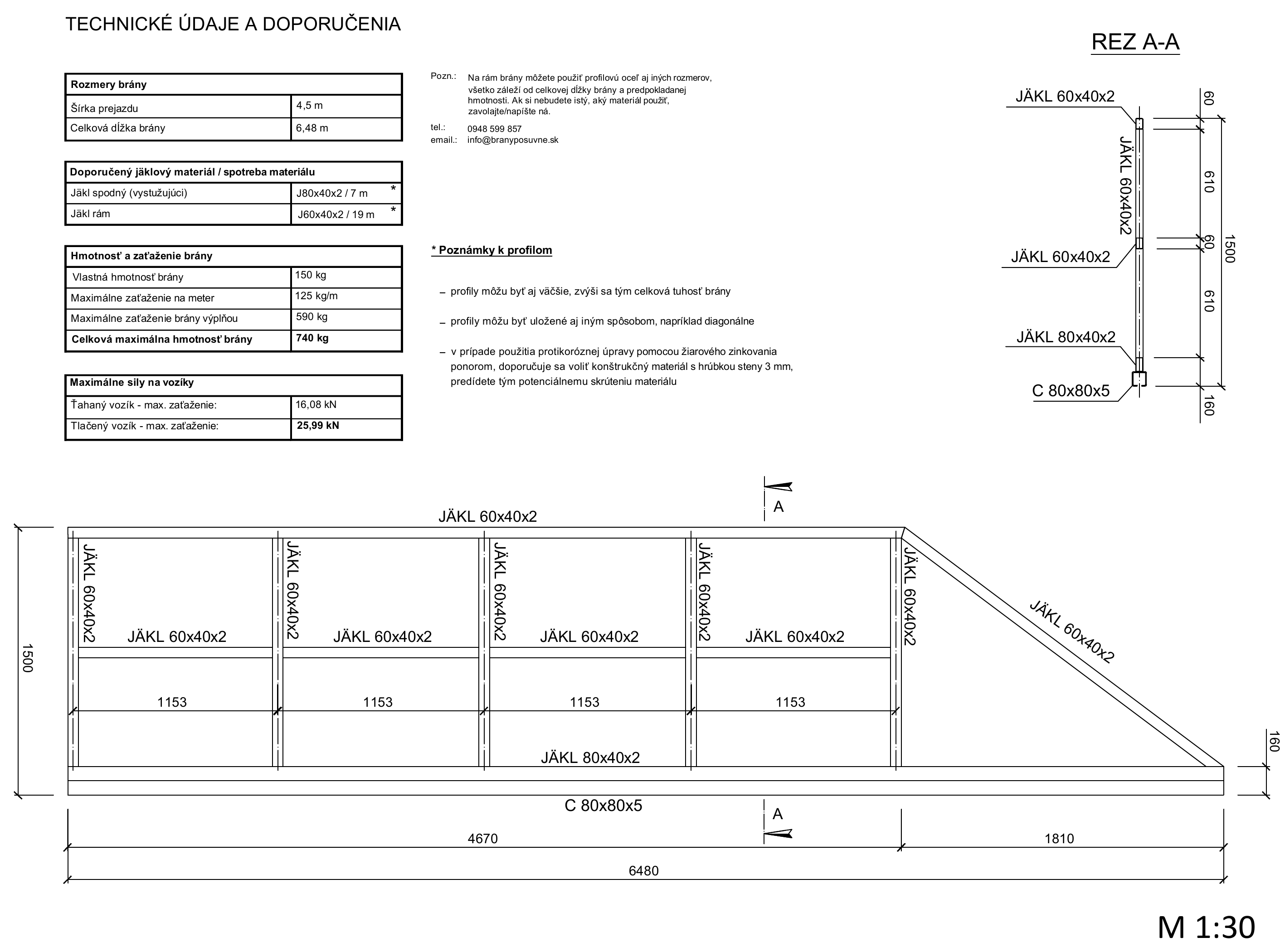

Prolaz 4,5 m – puna verzija

Ukupna duljina 6 480 mm, okvir 4 670 mm, protuteža 1 810 mm, visina okvira 1 500 mm, C-profil 80 × 80 × 5 mm.

Tehnički nacrt punih samonosivih vrata za prolaz od 4,5 metra i ukupnu duljinu od 6,48 metra
Okvir 4 670 mm + protuteža 1 810 mm, visina 1 500 mm.

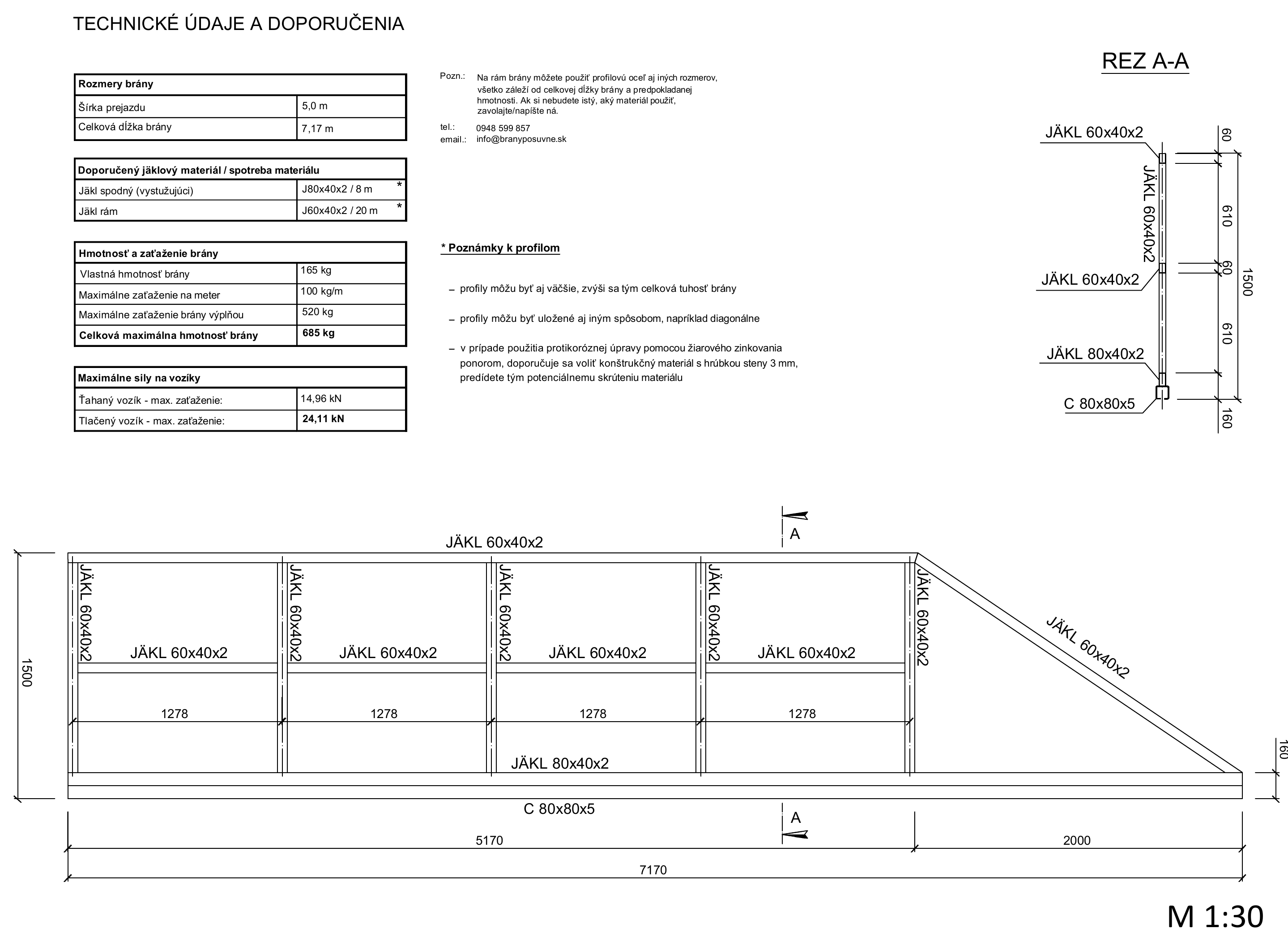

Prolaz 5,0 m

Ukupna duljina 7 170 mm, okvir 5 170 mm, protuteža 2 000 mm, visina okvira 1 500 mm, C-profil 80 × 80 × 5 mm.

Tehnički nacrt samonosivih vrata za prolaz od 5 metara
Okvir 5 170 mm + protuteža 2 000 mm, visina 1 500 mm.

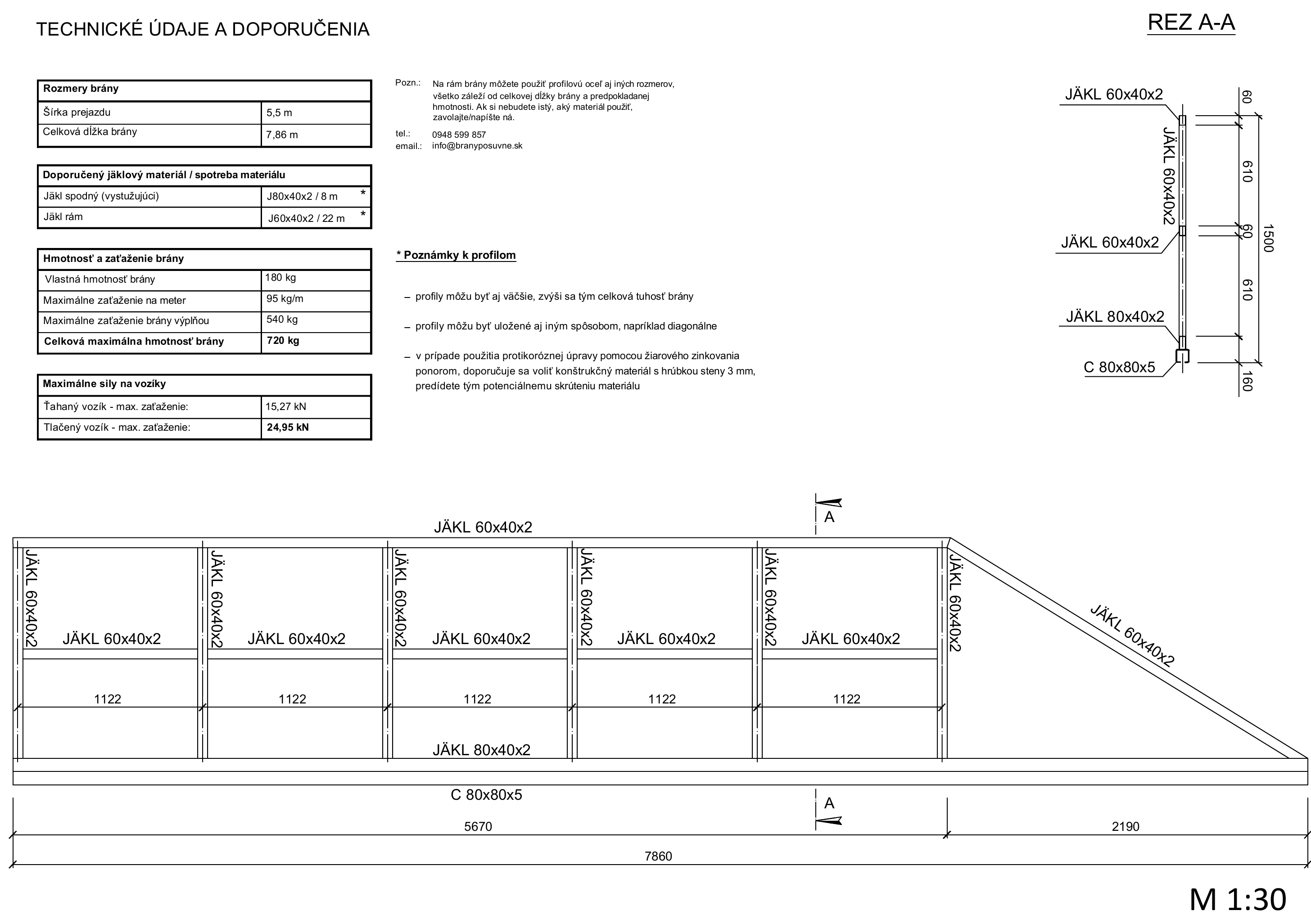

Prolaz 5,5 m

Ukupna duljina 7 860 mm, okvir 5 670 mm, protuteža 2 190 mm, visina okvira 1 500 mm, C-profil 80 × 80 × 5 mm.

Tehnički nacrt samonosivih vrata za prolaz od 5,5 metra
Okvir 5 670 mm + protuteža 2 190 mm, visina 1 500 mm.

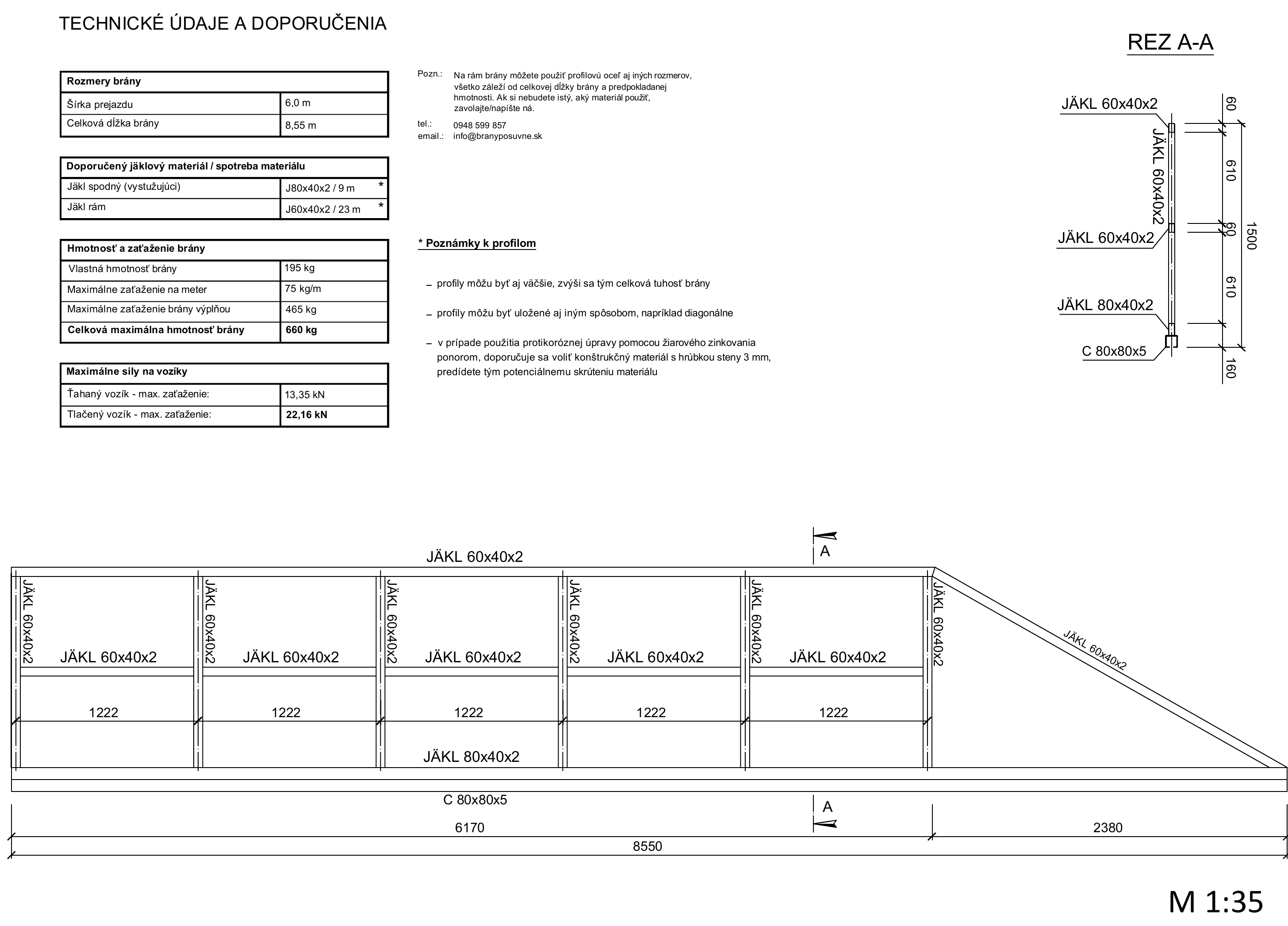

Prolaz 6,0 m

Ukupna duljina 8 550 mm, okvir 6 170 mm, protuteža 2 380 mm, visina okvira 1 500 mm, C-profil 80 × 80 × 5 mm.

Tehnički nacrt samonosivih vrata za prolaz od 6 metara
Okvir 6 170 mm + protuteža 2 380 mm, visina 1 500 mm.

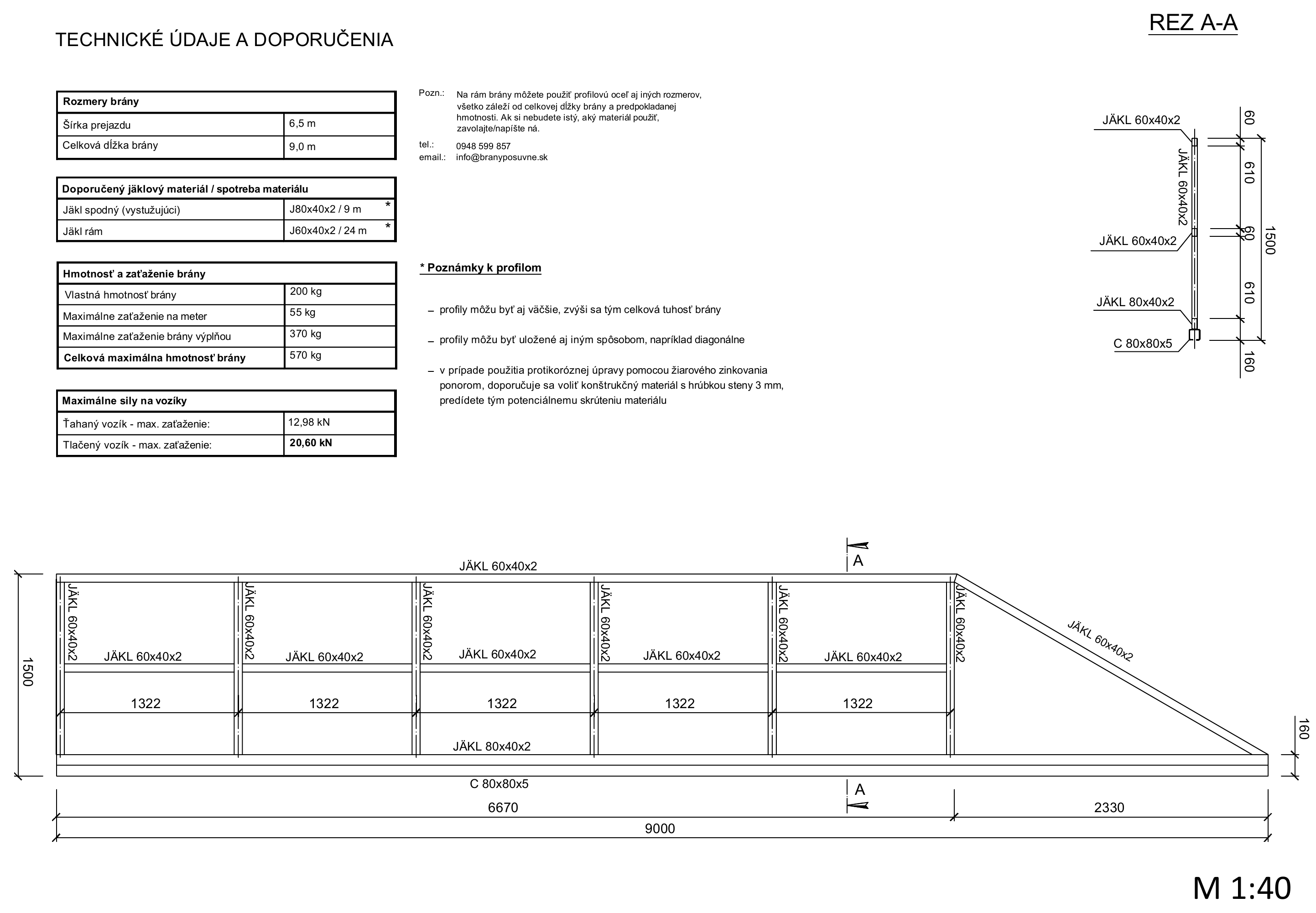

Prolaz 6,5 m

Ukupna duljina 9 000 mm, okvir 6 670 mm, protuteža 2 330 mm, visina okvira 1 500 mm, C-profil 80 × 80 × 5 mm.

Tehnički nacrt samonosivih vrata za prolaz od 6,5 metra
Okvir 6 670 mm + protuteža 2 330 mm, visina 1 500 mm.

8. Česta pitanja i sljedeći koraci

Treba li samonosivim vratima zasebna brava?

Kod ručnih vrata da; način zaključavanja treba zasebno osmisliti. Kod vrata s motorom zadržavanje u zatvorenom položaju ovisi o prijenosniku i postavkama konkretnog pogona. Ako želite višu razinu fizičke zaštite, nakon savjetovanja s dobavljačem dodajte odgovarajuću bravu; ona ne smije onemogućiti hitno otključavanje ni siguran rad.

Kako se upravlja vratima?

Najčešće daljinskim upravljačem, tipkalom, ključnim prekidačem ili kompatibilnim sustavom kontrole pristupa. Dopuštene ulaze i način programiranja određuje upravljačka jedinica pogona.

Može li jedan daljinski upravljač upravljati s više uređaja?

Da, ako uređaji imaju kompatibilne prijamnike, a daljinski upravljač dovoljno tipki ili kanala. Kompatibilnost frekvencije, kodiranja i prijamnika treba provjeriti prije kupnje.

Mogu li vrata najprije koristiti ručno, a pogon dodati kasnije?

Da. Međutim, već pri betoniranju pripremite zaštitne cijevi, prostor i sidrišta za budući pogon, fotoćelije i signalnu svjetiljku. Okvir mora omogućiti pričvršćivanje zupčaste letve, a ručna vrata trebaju sigurni graničnik i bravu.

Aktualne komponente i stručni savjet

Priručnik namjerno ne navodi cijene, stanje zaliha ni stari pregled proizvoda iz PDF-a. Za aktualni odabir poslužite se trajnim kategorijama na web-stranici i zatražite provjeru kolica, C-profila, pogona i sigurnosnih elemenata prema težini i dimenzijama vaših vrata.

Niste pronašli odgovor? Nazovite nas

Kontaktirajte nas. Pomoći ćemo vam pri odabiru komponenti za konkretna samonosiva vrata.

Tehnička napomena: Priručnik je praktičan vodič, a ne zamjena za projekt, statičku procjenu ni aktualne upute proizvođača pogona za montažu. Sigurnosne elemente i električnu instalaciju treba projektirati u skladu s konkretnim vratima i važećim propisima.


Autor: dipl. ing. Ján Kubíček.
