Spajanje fotoćelija na pogon NICE Road
Pogoni NICE Road koriste tehnologiju klasičnog ožičenja, pa su u načelu kompatibilni sa svim relejnim fotoćelijama s napajanjem od 24 V. Pogoni Road nisu kompatibilni s fotoćelijama s tehnologijom BlueBus.
Fotoćelije su uvijek u paru: odašiljač TX + prijamnik RX. Fotoćelije se dijele na tri vrste:
- Obje fotoćelije su žičane (odašiljač TX i prijamnik RX). Najčešće se upotrebljavaju modeli BF, EPM i EPS, zatim EPL, F210, a tu su i stari, više nedostupni modeli MOF, FE, FI.
- Jedna fotoćelija je žičana, a druga bežična i napaja se baterijom. Model FT210.
- Fotoćelija s reflektorom. Jedini je model EPMOR.
Tu je još i:
- Postupak povezivanja više parova fotoćelija
- Povezivanje fotoćelija radi zaštite prostora za otvaranje klizne brane
Prije samog povezivanja fotoćelija odspojite pogon od napajanja. Ako ne povezujete fotoćelije, unutar upravljačke jedinice izvedite most između priključaka 1 i 5.
Povezivanje žičanih fotoćelija
Fotoćelija TX povezuje se kabelom 2 × 0,5 m²2, a fotoćelija RX kabelom 4 × 0,5 m²2. Teoretski možete izvesti most unutar fotoćelije i fotoćeliju RX povezati trožilnim kabelom.
Pogoni Road nekada su se isporučivali s različitim upravljačkim jedinicama:
| RBA0 | RBA4 | RBA4/A | RBA4R10 |
|---|
Uz ostale izmjene, između upravljačke jedinice RBA4 i RBA4/A došlo je do promjene polariteta napajanja fotoćelija, odnosno
- ako povezujete fotoćelije s upravljačkom jedinicom RBA4R10 i RBA4/A,
upotrijebite novu shemu, - ako povezujete fotoćelije s upravljačkom jedinicom RBA4 i RBA0,
upotrijebite staru shemu.

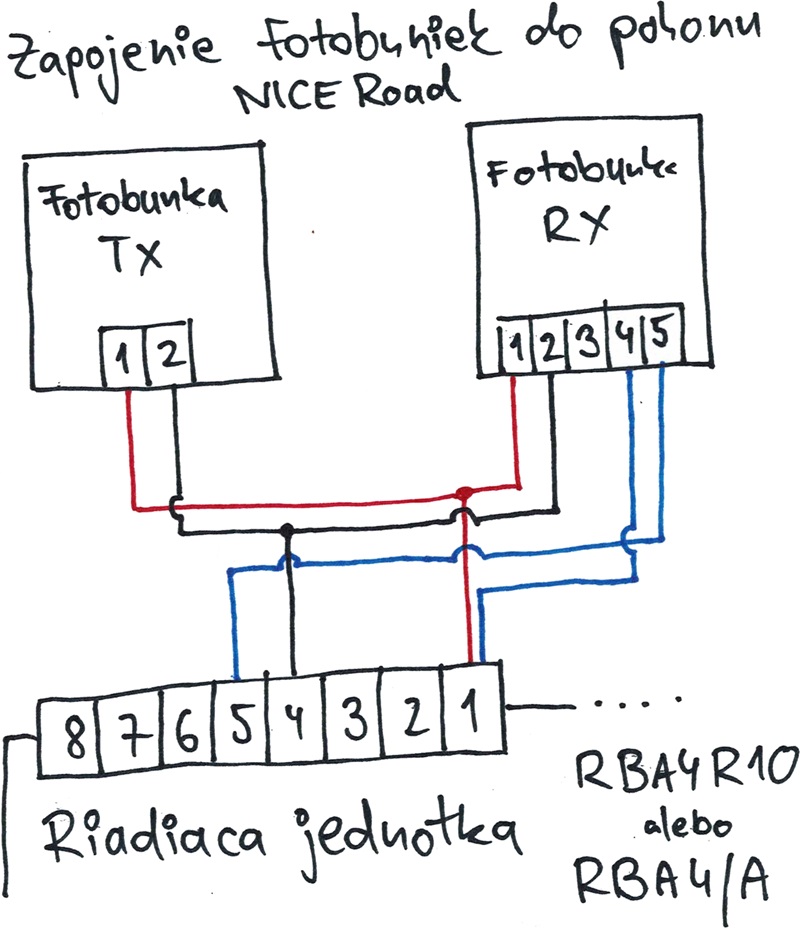

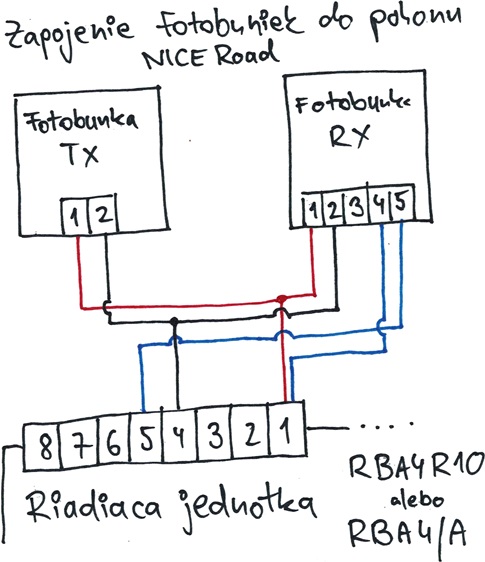

Nova shema povezivanja fotoćelija za upravljačke jedinice RBA4R10 i RBA4/A
Teoretski možete umjesto povezivanja upravljačke jedinice s priključka 4 fotoćelije RX na priključak 1 izvesti most unutar fotoćelije između priključaka 1 i 4 te tako upotrijebiti samo trožilni kabel.

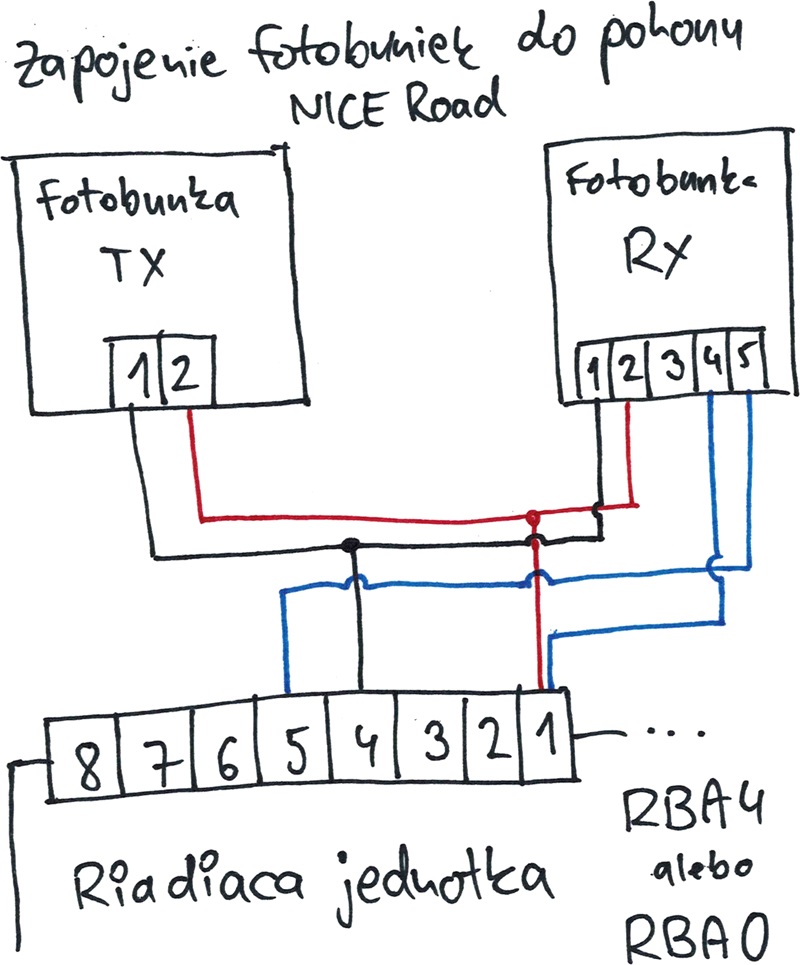

Stara shema povezivanja fotoćelija za upravljačke jedinice RBA4 i RBA0
Teoretski možete umjesto povezivanja upravljačke jedinice s priključka 4 fotoćelije RX na priključak 1 izvesti most unutar fotoćelije između priključaka 2 i 4 te tako upotrijebiti samo trožilni kabel.
Povezivanje fotoćelija: jedna žičana, druga bežična
U načelu se radi samo o fotoćelijama NICE FT210. Jedna fotoćelija povezuje se četverožilnim kabelom, a druga se napaja baterijom.
Fotoćelije NICE FT210 povezuju se s pogonom NICE Road na sljedeći način:
- Odspojite pogon od napajanja
- Na fotoćeliji TX namjestite kratkospojnike na sljedeći način:
- Kratkospojnik J1 – izvađen (ako su fotoćelije međusobno udaljene više od 7 m, umetnite ga)
- Kratkospojnik J2 – izvađen
- Kratkospojnik J3 – izvađen
- Na fotoćeliji RX namjestite kratkospojnike na sljedeći način:
- Kratkospojnik J1 – izvađen
- Kratkospojnik J2 – umetnut
- Povežite kabele na sljedeći način (priključci na fotoćeliji numerirani su odozgo prema dolje):
- Od pogona Road, s priključka br. 1 (+24V) na fotoćeliji RX, na priključak br. 10 (+24V)
- Od pogona Road, s priključka br. 4 (-0V) na fotoćeliji RX, na priključak br. 9 (-0V)
- Od pogona Road, s priključka br. 5 (PHOTO) na fotoćeliji RX, na priključak br. 1 (PHOTO)
- Od pogona Road, s priključka br. 1 (+24V) na fotoćeliji RX, na priključak br. 2 (COM)
- Ponovno priključite pogon na napajanje
Na fotoćeliji RX trebale bi svijetliti LED diode (slijeva nadesno):
- 1. LED – zelena, trebala bi svijetliti
- 2. LED – crvena, ne bi trebala svijetliti
- 3. LED – žuta, ne bi trebala svijetliti
- 4. LED – crvena; što sporije treperi, to je vidljivost bolja, ili se prikazuje dijagnostički slijed
Povezivanje fotoćelije s reflektorom
Riječ je o jedinom modelu NICE EPMOR. Povezuje se fotoćelija koja sadrži odašiljač TX i prijamnik RX, a s druge strane prolaza nalazi se samo reflektor. Postupak povezivanja:
- Odspojite pogon od napajanja.
- Pogledajte sliku 2 na 2. stranici priručnika https://fortamigo.hr/data/manualy-k-pohonom/fortamigo.hr-NICE-EPMOR.pdf Tu su tri kratkospojnika: J1, J2 i J3. Namjestite ih na sljedeći način:
- Ako je širina prolaza brane veća od 4 m, izvadite kratkospojnik J1; ako je manja, ostavite ga umetnutog
- Kratkospojnik J2 postavite u položaj NC, tj. treba biti na gornje dvije iglice, a donja iglica treba ostati slobodna.
- Kratkospojnik J3 ostavite umetnutim, tj. nećemo upotrebljavati fototest.
- Povežite ožičenje na sljedeći način:
- Od priključka 1 upravljačke jedinice do priključka 3 fotoćelije
- Od priključka 4 upravljačke jedinice do priključka 4 fotoćelije
- Od priključka 1 upravljačke jedinice do priključka 6 fotoćelije
- Od priključka 5 upravljačke jedinice do priključka 5 fotoćelije
- Priključite pogon na napajanje i sve bi trebalo raditi.
Povezivanje više parova fotoćelija
Ako trebate povezati više parova fotoćelija s pogonom NICE Road, napajanje će im biti zajedničko, a sigurnosne krugove povezat ćete serijski. To znači da ćete sigurnosni krug između priključaka 1 i 5 na upravljačkoj jedinici zatvoriti tako da povežete priključak 1 upravljačke jedinice s priključkom 4 prve fotoćelije RX, zatim priključak 5 te fotoćelije s priključkom 4 druge fotoćelije RX, a potom priključak 5 druge fotoćelije s priključkom 5 upravljačke jedinice.
Tako će se, ako se zraka prekine između bilo kojeg para, prekinuti i sigurnosni krug pa će se brana zaustaviti i početi otvarati.
Povezivanje fotoćelija radi zaštite prostora za otvaranje brane
Ako iz nekog razloga trebate povezati fotoćelije i na strani otvaranja pogona NICE Road, možete ih povezati na ulaz STOP, tj. na ulaze 3–4. Tada će sustav raditi tako da će se brana zaustaviti i malo vratiti kada uđete u prostor fotoćelija. Ostat će zaustavljena i nećete je moći pokrenuti sve dok ne oslobodite fotoćelije. Nakon promjene povezivanja ulaza STOP potrebno je resetirati pogon i ponovno ga konfigurirati.
Možete to slobodno kombinirati tako da u prolazu imate jedan par fotoćelija, aktivan samo tijekom zatvaranja, a izvan prolaza, u prostoru u koji se brana otvara, drugi par fotoćelija koji zaustavlja branu pri svakom prekidu zrake.
