Spajanje fotoćelija na pogon NICE Robus ili Run
Pogoni Robus/Run koriste tehnologiju BlueBUS, stoga su kompatibilni samo s fotoćelijama koje podržavaju tu tehnologiju.
Fotoćelije se uvijek koriste u paru: odašiljač TX + prijamnik RX. Fotoćelije se dijele na tri vrste:
- Obje fotoćelije su žičane (odašiljač TX i prijamnik RX). Najčešće se koriste modeli EPMB i EPSB, zatim EPLB, F210B, a mogu i stari, više nedostupni modeli MOFB.
- Jedna fotoćelija je žičana, a druga je bežična i radi na baterije. Model FT210B.
- Obje fotoćelije su bežične. Model EPMOW u kombinaciji s uređajem IBW.
Prije spajanja fotoćelija isključite pogon iz napajanja. Nakon spajanja ponovno ga priključite na napajanje i pokrenite prepoznavanje priključenih uređaja tako da držite tipke OPEN+STOP/SET dok LED-ice L1+L2 ne počnu treperiti, a zatim ih pustite.
Cijeli sustav BlueBUS spaja se dvožilnim kabelom, koji bi trebao imati presjek vodiča 2 × 0,5 mm²Ako za spajanje koristite mrežne kabele (FTP, UTP, STP ili bilo koju drugu upredenu paricu), presjek pojedine žile obično je od 0,10 do 0,25 mm².. Ako za spajanje koristite mrežne kabele (FTP, UTP, STP ili bilo koju drugu upredenu paricu), presjek pojedine žile obično je od 0,10 do 0,25 mm². Stoga preporučujemo udvostručiti vodove, odnosno umjesto dviju žila spojiti četiri — po dvije zajedno. U protivnom se može dogoditi da kabel provjerite ispitivačem kontinuiteta i da fotoćelija treperi, ali ipak ne radi ispravno.
Spajanje žičanih fotoćelija
Fotoćelije se spajaju dvožilnim kabelom paralelno na ulaz BlueBUS, bez potrebe za određivanjem polariteta. Obje fotoćelije možete spojiti izravno na upravljačku jedinicu ili dvožilnim kabelom povezati upravljačku jedinicu s jednom fotoćelijom, a zatim dvožilnim kabelom spojiti drugu fotoćeliju.

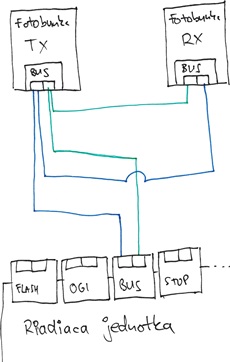

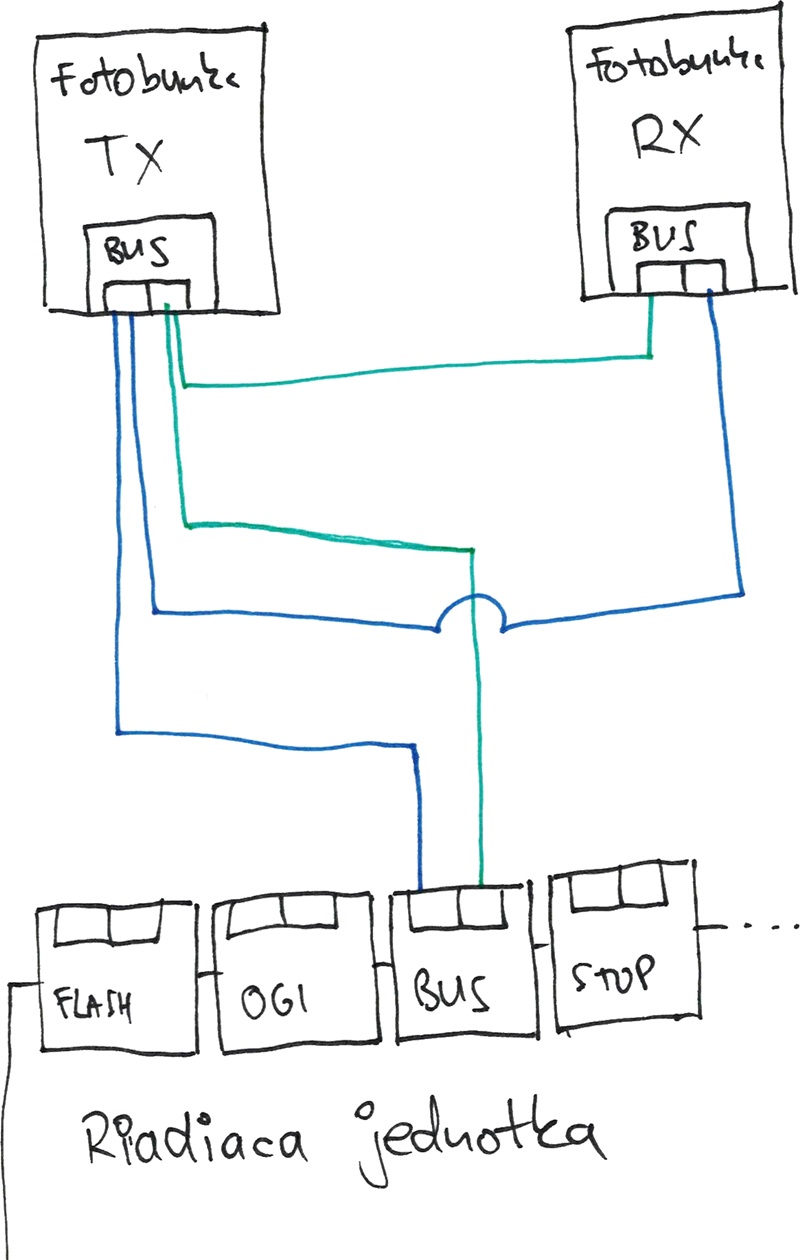

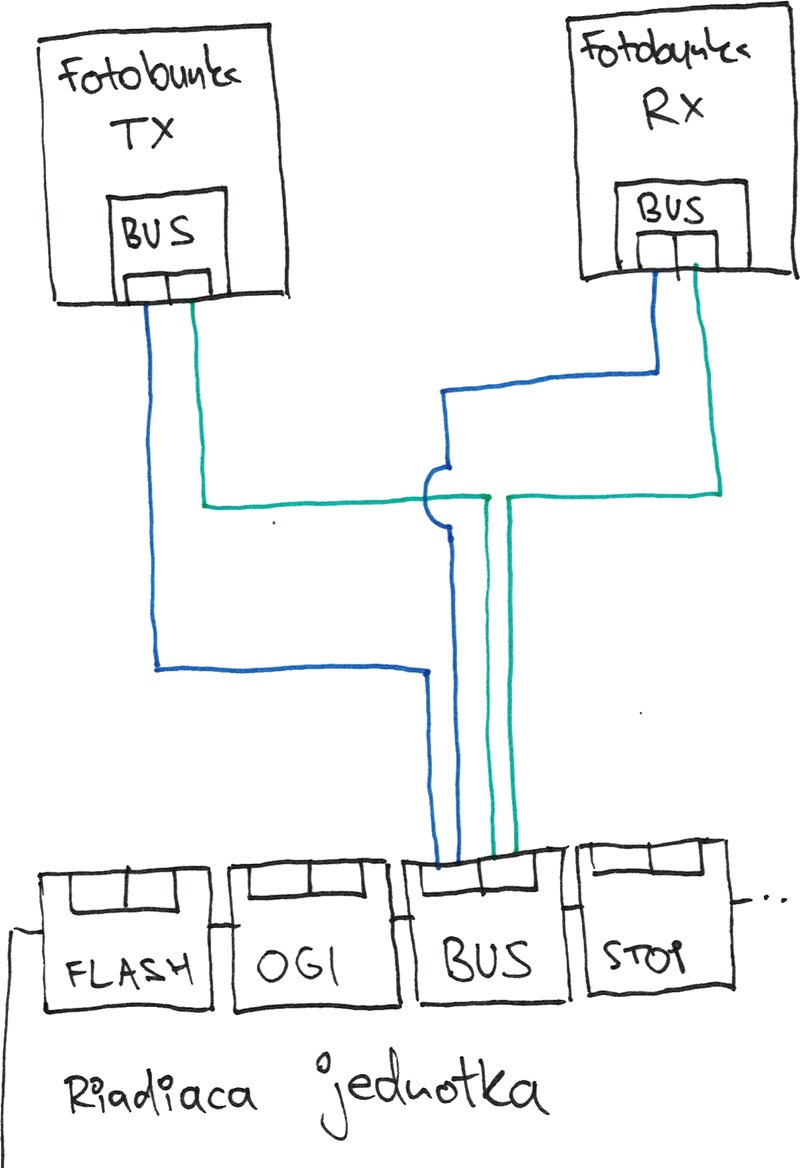

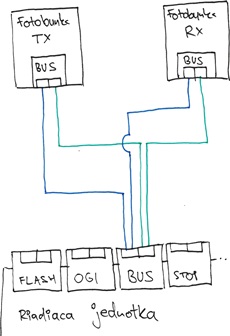

| Spajanje obje fotoćelije na upravljačku jedinicu | Spajanje od upravljačke jedinice do jedne fotoćelije, a zatim do druge |
|---|---|
 |
 |
Spajanje fotoćelija: jedna žičana, a druga bežična
U osnovi se radi samo o fotoćelijama NICE FT210B. Jedna se fotoćelija spaja dvožilnim kabelom od priključka BlueBUS na upravljačkoj jedinici do priključka BUS (BlueBUS), a druga radi na baterije.
Spajanje bežičnih fotoćelija
Samo po sebi se podrazumijeva da se bežične fotoćelije ne spajaju kabelom, budući da su bežične. Spaja se samo komunikator IBW, s kojim fotoćelije bežično komuniciraju. Za upute za spajanje prijeđite na Spajanje i programiranje uređaja NICE IBW s fotoćelijama NICE EPMOW.
