Spajanje fotoćelija na pogon NICE Robus RBS
Pogoni Robus RBS koriste tehnologiju BlueBUS, pa su kompatibilni s fotoćelijama koje podržavaju tu tehnologiju. Robus RBS podržava i klasične fotoćelije s relejem.
Fotoćelije se uvijek koriste u paru: odašiljač TX + prijamnik RX. Fotoćelije se dijele u tri vrste:
- Obje fotoćelije su žičane (odašiljač TX i prijamnik RX). Najčešće se koriste modeli EPMB i EPSB, zatim EPLB, F210B, a moguće su i stare, više nedostupne MOFB.
- Jedna fotoćelija je žičana, a druga je bežična i napaja se baterijom. Model FT210B.
- Obje fotoćelije su bežične. Model EPMOW u kombinaciji s uređajem IBW.
Prije spajanja fotoćelija odspojite pogon od napajanja. Nakon spajanja ponovno priključite napajanje i prepoznajte priključene uređaje tako da držite tipke OPEN+STOP/SET dok LED-ice L1+L2 ne počnu treperiti, a zatim ih otpustite.
Fotoćelije s BlueBUS-om
Cijeli sustav BlueBUS spaja se dvožilnim kabelom, koji bi trebao biti 2x0,5m2. Ako za spajanje upotrebljavate mrežne kabele (FTP, UTP, STP ili bilo koju drugu upletenu paricu), presjek jedne žile obično iznosi od 0,10 do 0,25 mm2. Stoga preporučujemo udvostručiti spoj, odnosno umjesto dvije žile spojiti četiri — po dvije zajedno. U protivnom se može dogoditi da kabel zazvoni na ispitivaču, a fotoćelija treperi, ali svejedno ne radi ispravno.
Spajanje žičanih fotoćelija
Fotoćelije se spajaju dvožilnim kabelom paralelno na ulaz BlueBUS, bez potrebe za provjerom polariteta. Obje fotoćelije možete spojiti izravno na upravljačku jedinicu ili dvožilnim kabelom od upravljačke jedinice do jedne fotoćelije, a zatim drugim dvožilnim kabelom do druge.

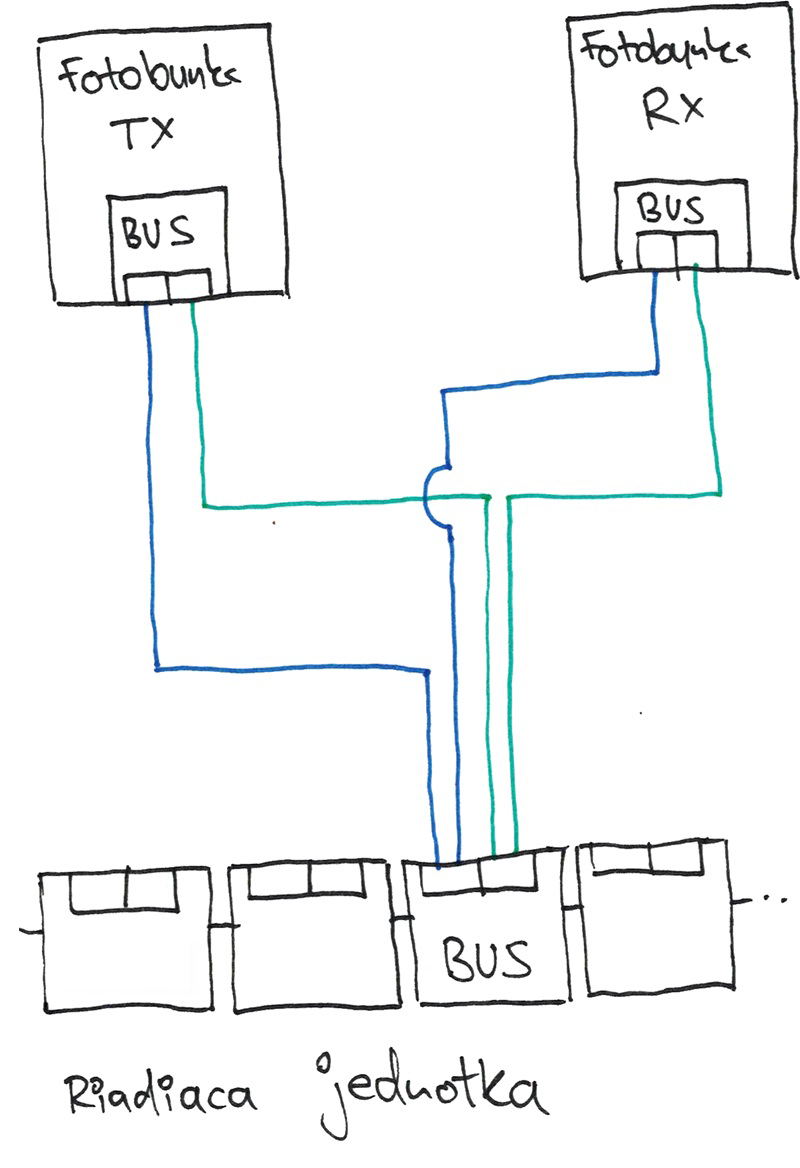

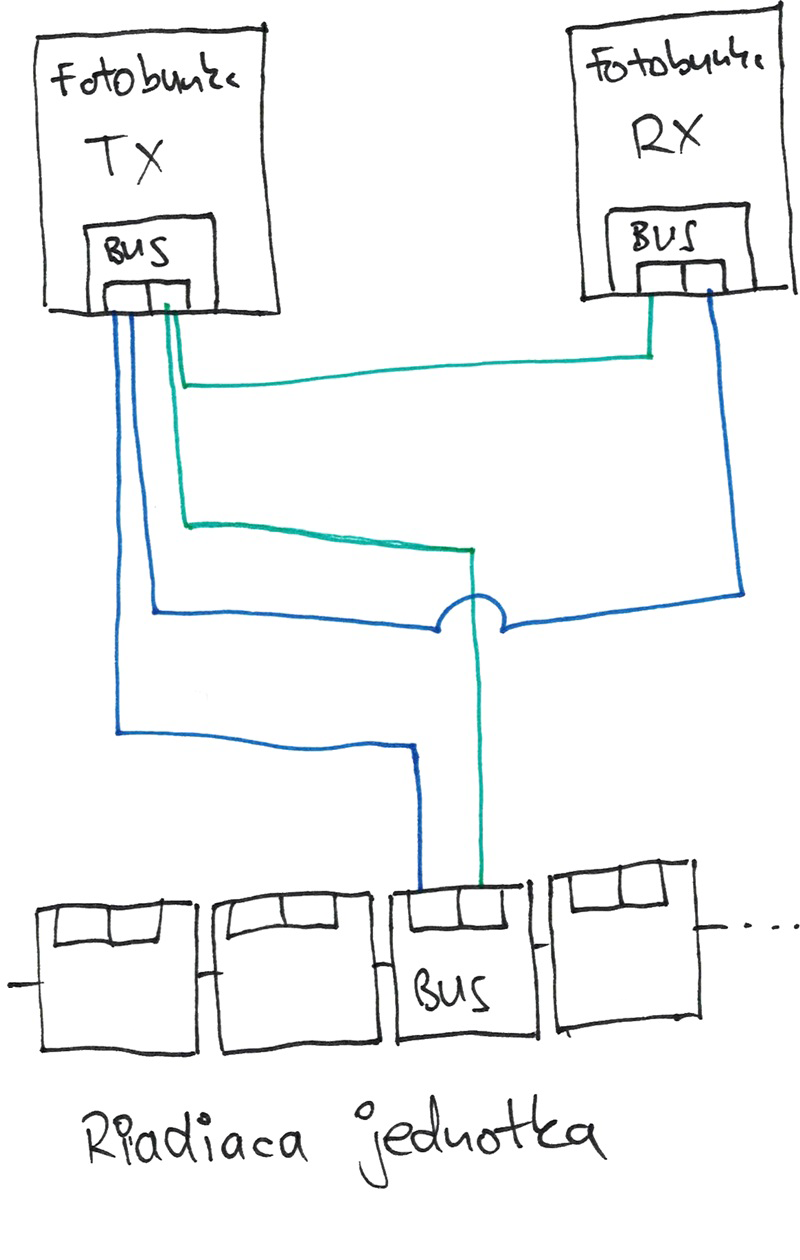

| Spajanje obiju fotoćelija na upravljačku jedinicu | Spajanje od upravljačke jedinice do jedne fotoćelije, a zatim do druge |
|---|---|
 |
 |
Spajanje fotoćelija, jedne žičane i jedne bežične
U osnovi, riječ je samo o fotoćelijama NICE FT210B. Jedna se fotoćelija spaja dvožilnim kabelom od priključne stezaljke na upravljačkoj jedinici BlueBUS do stezaljke BUS (BlueBUS), a druga se napaja baterijom.
Spajanje bežičnih fotoćelija
Zapravo, bežične fotoćelije ne spajaju se jer su bežične. Spaja se samo komunikator IBW, s kojim fotoćelije komuniciraju bežično. Za postupak spajanja pogledajte Spajanje i programiranje uređaja NICE IBW s fotoćelijama NICE EPMOW.
Fotoćelije s relejem
Pogoni NICE Robus RBS podržavaju i tehnologiju klasičnog ožičenog spajanja, pa su načelno kompatibilni sa svim fotoćelijama s relejem i napajanjem od 24 V.
Upravljačka jedinica ima funkciju FOTOTEST, koja povećava pouzdanost sigurnosnih uređaja i omogućuje postizanje „kategorije II” prema normi EN 13849-1 za sustav koji čine upravljačka jedinica i sigurnosne fotoćelije.
Spajanje fotoćelija s relejem i funkcijom fototesta
Za aktivaciju funkcije FOTOTEST potrebno je prilagoditi konfiguraciju pomoću kompatibilnog Wi-Fi sučelja i aplikacije MyNice Pro.
Pri pokretanju svakog manevra provjeravaju se odgovarajući sigurnosni uređaji, a manevar započinje samo ako je sve u redu. Ako je rezultat testa negativan (fotoćeliju zasljepljuje sunce, kabeli su kratko spojeni itd.), otkrit će se kvar i manevar se neće izvršiti.

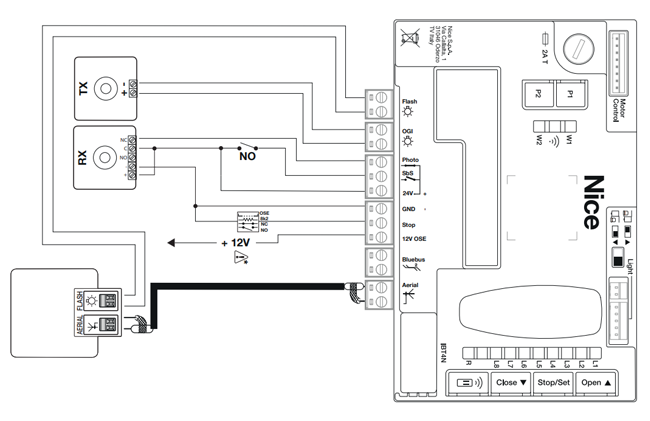

Shema spajanja fotoćelija s relejem i funkcijom FOTOTEST:
Spajanje fotoćelija s relejem bez funkcije fototesta
Upravljačka jedinica ima namjenski ulaz PHOTO na koji se može spojiti normalno zatvoren kontakt fotoćelija s relejem. Za razliku od konfiguracije s „FOTOTESTOM”, nakon zadavanja naredbe manevar se izvršava bez provjere valjanosti signala koji dolazi iz fotoćelija, ali se zadržava reakcija na promjenu stanja vanjskih fotoćelija.

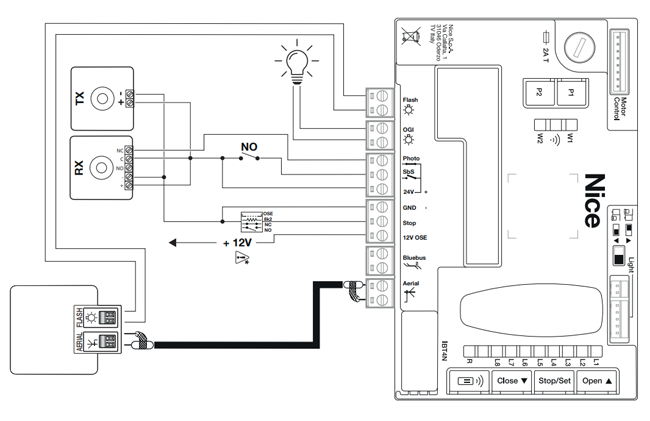

Shema spajanja fotoćelija s relejem bez funkcije FOTOTEST:
