Stupna baza sa slobodnom gornjom pločom
| Dostupnost proizvoda: | na zalihi | Robu standardno otpremamo u roku od 24 sata. |
|---|
na zalihi
3,41 € s PDV-om
| A [mm] |
H [mm] |
M [navoj] |
Donja ploča [mm×mm] |
Težina |
|---|---|---|---|---|
| 80 | 100 | M16 | 80×80 | 0,51 kg |
na zalihi
3,71 € s PDV-om
| A [mm] |
H [mm] |
M [navoj] |
Donja ploča [mm×mm] |
Težina |
|---|---|---|---|---|
| 80 | 160 | M16 | 80×80 | 0,58 kg |
na zalihi
4,70 € s PDV-om
| A [mm] |
H [mm] |
M [navoj] |
Donja ploča [mm×mm] |
Težina |
|---|---|---|---|---|
| 80 | 200 | M20 | 110×110 | 0,97 kg |
na zalihi
9,44 € s PDV-om
| A [mm] |
H [mm] |
M [navoj] |
Donja ploča [mm×mm] |
Težina |
|---|---|---|---|---|
| 80 | 200 | M24 | 110×110 | 1,17 kg |
na zalihi
7,64 € s PDV-om
| A [mm] |
H [mm] |
M [navoj] |
Donja ploča [mm×mm] |
Težina |
|---|---|---|---|---|
| 80 | 250 | M24 | 110×110 | 1,31 kg |
na zalihi
7,30 € s PDV-om
| A [mm] |
H [mm] |
M [navoj] |
Donja ploča [mm×mm] |
Težina |
|---|---|---|---|---|
| 110 | 200 | M24 | 110×110 | 1,35 kg |
na zalihi
8,82 € s PDV-om
| A [mm] |
H [mm] |
M [navoj] |
Donja ploča [mm×mm] |
Težina |
|---|---|---|---|---|
| 110 | 250 | M24 | 110×110 | 1,53 kg |
Opis proizvoda Stupna baza sa slobodnom gornjom pločom
|
Statička zavarena dvodijelna stupna sidrena stopa s mogućnošću podešavanja visine koristi se za sidrenje tlačno opterećenih drvenih stupova ili pilara za podlogu pomoću čeličnih tipli ili vijaka promjera 10 mm.
Kao spojni materijal za pričvršćivanje pilara služe konveksni čavli promjera 4 mm ili vijci promjera 10 mm. Dostupni promjeri navojnih šipki su M16, M20 i M24.
Stopa pilara je galvanski pocinčana. |
 |
Pregled dimenzijskih varijanti sidrenih stupnih stopa sa slobodnom gornjom pločom
| Navojna šipka | Visina | Gornja ploča 80x80 | Gornja ploča 110x110 | |
|---|---|---|---|---|
| M16 | 100 | TK-81PP14 | — | — |
| 160 | TK-81PP16 | — | — | |
| M20 | 200 | — | TK-81PP12 | — |
| M24 | 200 | — | TK-81PP6 | TK-81PP7 |
| 250 | — | TK-81PP10 | TK-81PP9 | |
| Podložna ploča 80x80 | Podložna ploča 110x110 | |||
Primjer uporabe stupne stope sa slobodnom gornjom pločom

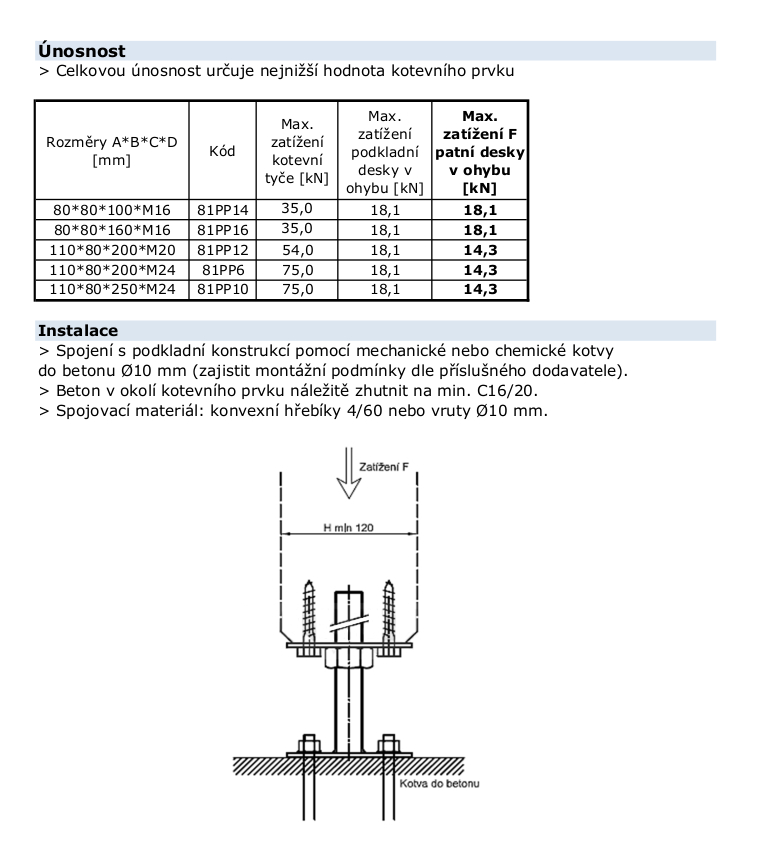

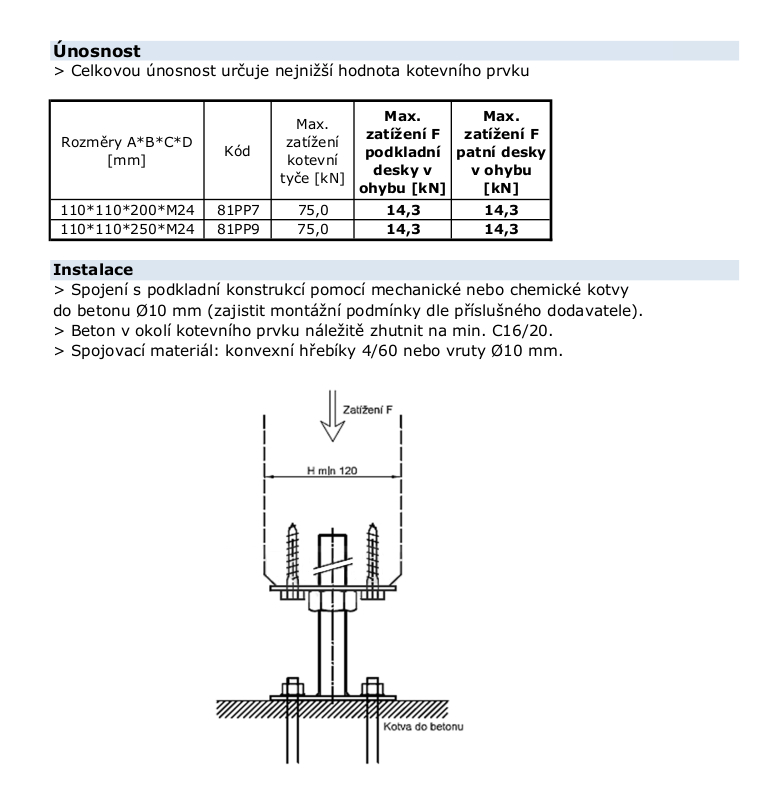

Nosivost stope pilara sa slobodnom gornjom pločom
Nosivost stope određuje se prema nosivosti pojedinih ploča. Nosivost navojne šipke znatno je veća od nosivosti ploča, pa ne utječe na nosivost stope.
Preporučeni spojni materijal su konveksni čavli 4x60mm, ili konstrukcijski vijci za stup. Za podlogu upotrijebite segmentna sidra.
Sidrena stopa namijenjena je sidrenju tlačno opterećenih stupova i pilara na vodoravnu nosivu konstrukciju, uz odmak drvenog elementa.

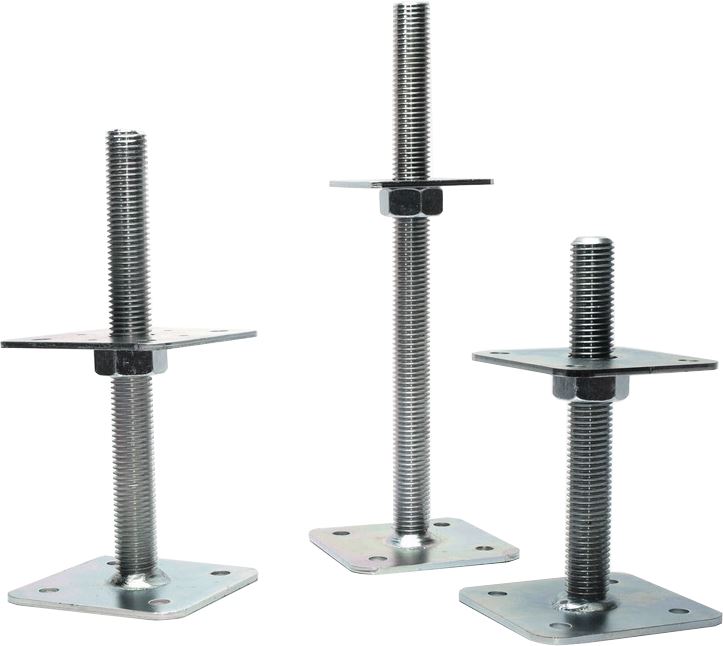

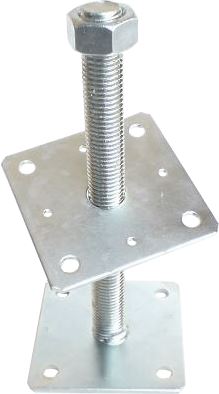

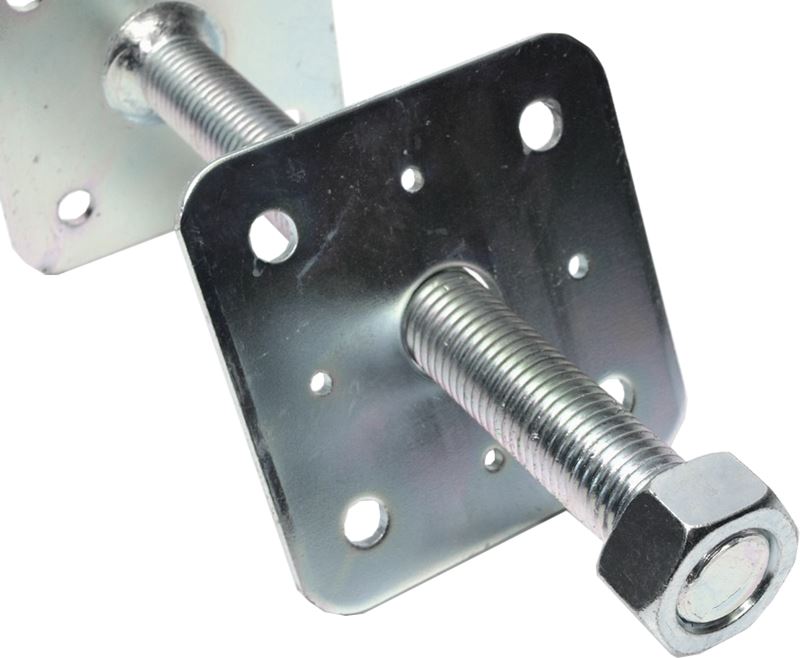

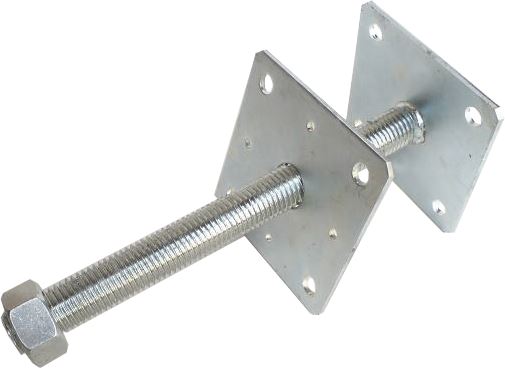

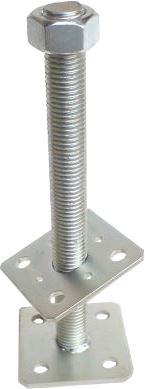

Fotogalerija stope pilara sa slobodnom gornjom pločom
 |
 |
 |
 |
 |
