Stupna stopa s fiksnom gornjom pločom
| Dostupnost proizvoda: | na zalihi | Robu standardno otpremamo u roku od 24 sata. |
|---|
na zalihi
3,49 € s PDV-om
| A [mm] |
H [mm] |
M [navoj] |
Donja ploča [mm×mm] |
Težina |
|---|---|---|---|---|
| 80 | 100 | M16 | 80×80 | 0,52 kg |
na zalihi
3,66 € s PDV-om
| A [mm] |
H [mm] |
M [navoj] |
Donja ploča [mm×mm] |
Težina |
|---|---|---|---|---|
| 80 | 160 | M16 | 80×80 | 0,60 kg |
na zalihi
4,75 € s PDV-om
| A [mm] |
H [mm] |
M [navoj] |
Donja ploča [mm×mm] |
Težina |
|---|---|---|---|---|
| 80 | 200 | M20 | 110×110 | 0,98 kg |
na zalihi
6,82 € s PDV-om
| A [mm] |
H [mm] |
M [navoj] |
Donja ploča [mm×mm] |
Težina |
|---|---|---|---|---|
| 80 | 200 | M24 | 110×110 | 1,18 kg |
na zalihi
8,59 € s PDV-om
| A [mm] |
H [mm] |
M [navoj] |
Donja ploča [mm×mm] |
Težina |
|---|---|---|---|---|
| 80 | 250 | M24 | 110×110 | 1,32 kg |
na zalihi
6,51 € s PDV-om
| A [mm] |
H [mm] |
M [navoj] |
Donja ploča [mm×mm] |
Težina |
|---|---|---|---|---|
| 110 | 200 | M24 | 110×110 | 1,36 kg |
na zalihi
7,36 € s PDV-om
| A [mm] |
H [mm] |
M [navoj] |
Donja ploča [mm×mm] |
Težina |
|---|---|---|---|---|
| 110 | 250 | M24 | 110×110 | 1,50 kg |
na zalihi
9,71 € s PDV-om
| A [mm] |
H [mm] |
M [navoj] |
Donja ploča [mm×mm] |
Težina |
|---|---|---|---|---|
| 110 | 330 | M24 | 110×110 | 1,73 kg |
na zalihi
18,89 € s PDV-om
| A [mm] |
H [mm] |
M [navoj] |
Donja ploča [mm×mm] |
Težina |
|---|---|---|---|---|
| 110 | 250 | M27 | 160×160 | 2,74 kg |

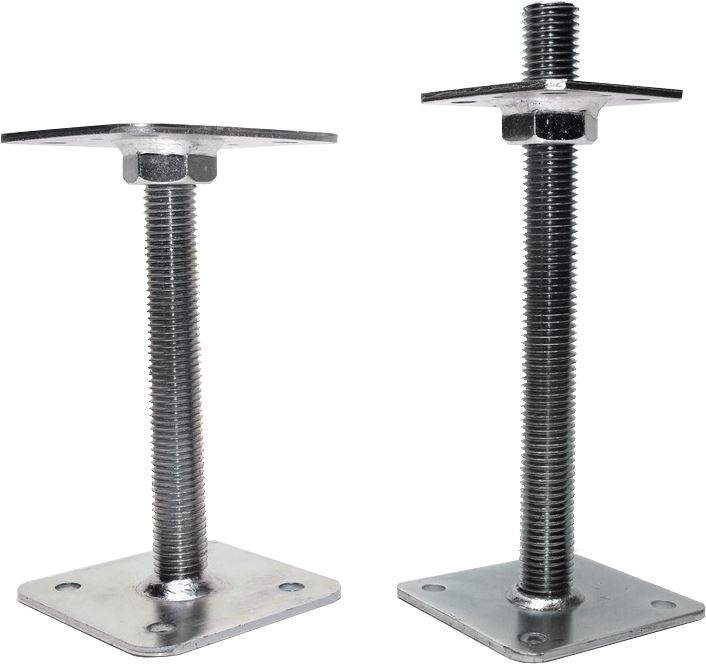

Opis proizvoda Stupna stopa s fiksnom gornjom pločom
|
Statička zavarena dvodijelna sidrena stopa za stup s mogućnošću podešavanja visine upotrebljava se za sidrenje tlačno opterećenih drvenih stupova ili stupova u podlogu pomoću čeličnih tipli ili vijaka promjera 10 mm.
Kao spojni materijal za pričvršćivanje stupa služe konveksni čavli promjera 4 mm ili vijci promjera 10 mm. Dostupni promjeri navojnih šipki su M16, M20, M24 i M27.
Stopa stupa galvanijski je pocinčana. |
 |
Pregled dimenzijskih varijanti sidrenih stopa za stup s fiksnom gornjom pločom
| Navojna šipka | Visina | Gornja ploča 80x80 | Gornja ploča 110x110 | ||
|---|---|---|---|---|---|
| M16 | 100 | TK-81PP13 | — | — | — |
| 160 | TK-81PP15 | — | — | — | |
| M20 | 200 | — | TK-81PP11 | — | — |
| M24 | 200 | — | TK-81PP5 | TK-81PP1 | — |
| 250 | — | TK-81PP8 | TK-81PP2 | — | |
| 330 | — | — | TK-81PP3 | — | |
| M27 | 250 | — | — | — | TK-81PP17 |
| Podložna ploča 80x80 | Podložna ploča 110x110 | Podložna ploča 110x110 | Podložna ploča 160x160 | ||

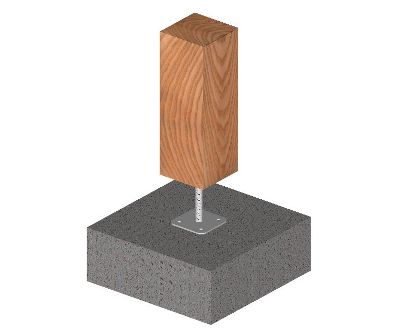

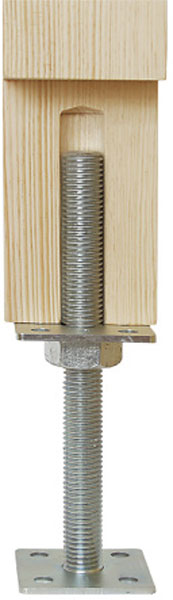

Primjer primjene stope za stup s fiksnom gornjom pločom
Izvrsno je prikladna za primjenu pri izvedbi na podlozi na kojoj su točke sidrenja na različitim visinama. Primjena sidrene stope za stup posebno je korisna ondje gdje s estetskog gledišta nije prikladna primjena stopa U-oblika, ili sidrenih stopa L-oblika. Alternativa bi mogla biti ugradbena sidrena stopa T-oblika.

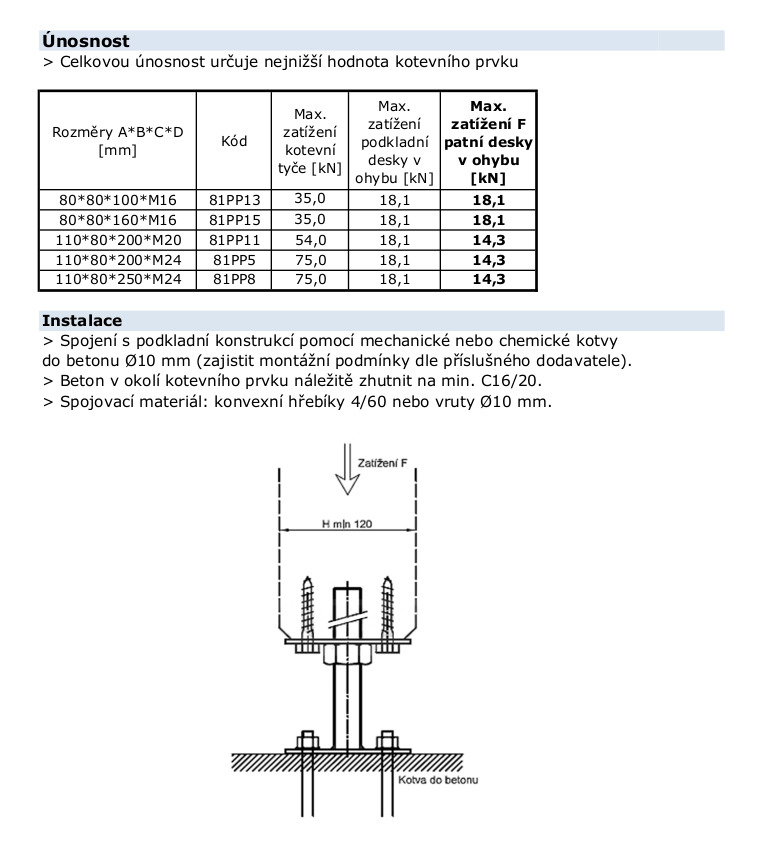

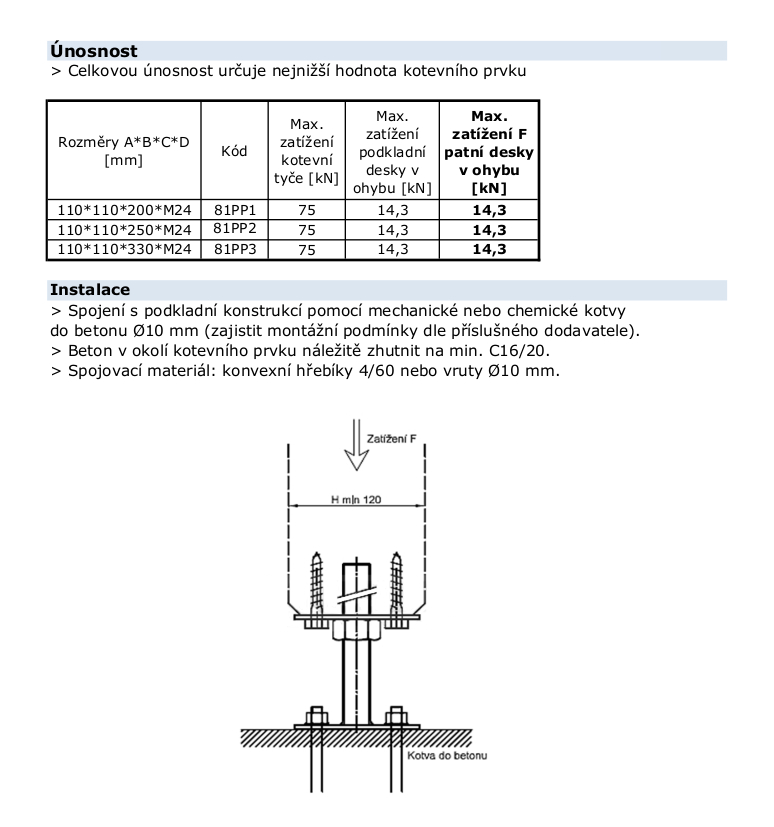

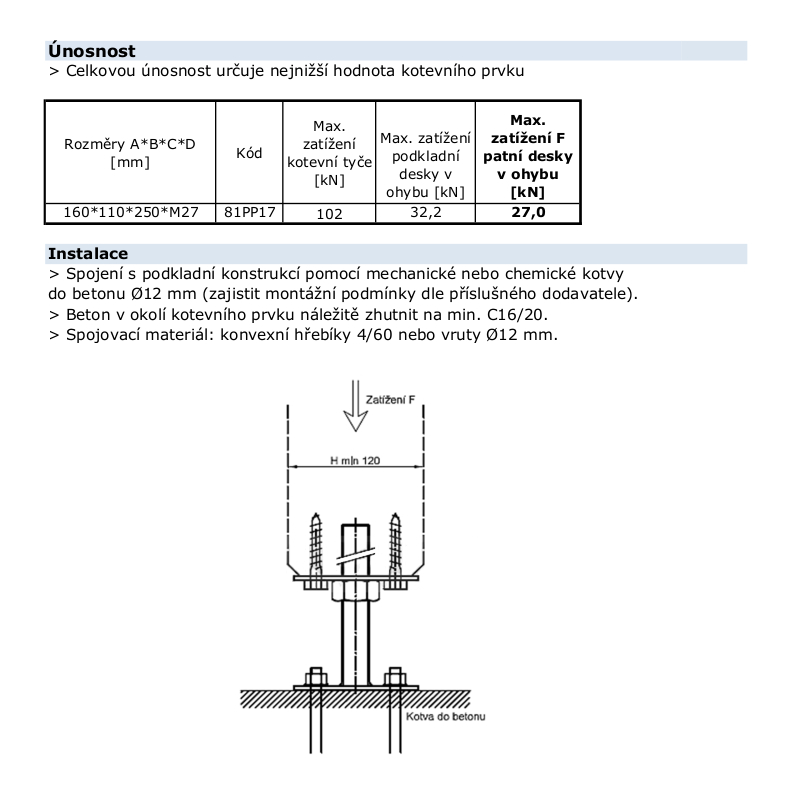

Nosivost stope za stup s fiksnom gornjom pločom
Nosivost stope određuje se prema nosivosti pojedinih ploča. Nosivost navojne šipke znatno je veća od nosivosti ploča te stoga ne utječe na nosivost stope.
Preporučeni spojni materijal su konveksni čavli 4x60mm, ili konstruktivni vijci za stup. Za podlogu upotrijebite segmentna sidra.
Sidrena stopa namijenjena je sidrenju tlačno opterećenih stupova i nosača na vodoravnu nosivu konstrukciju, uz odmak drvenog elementa.

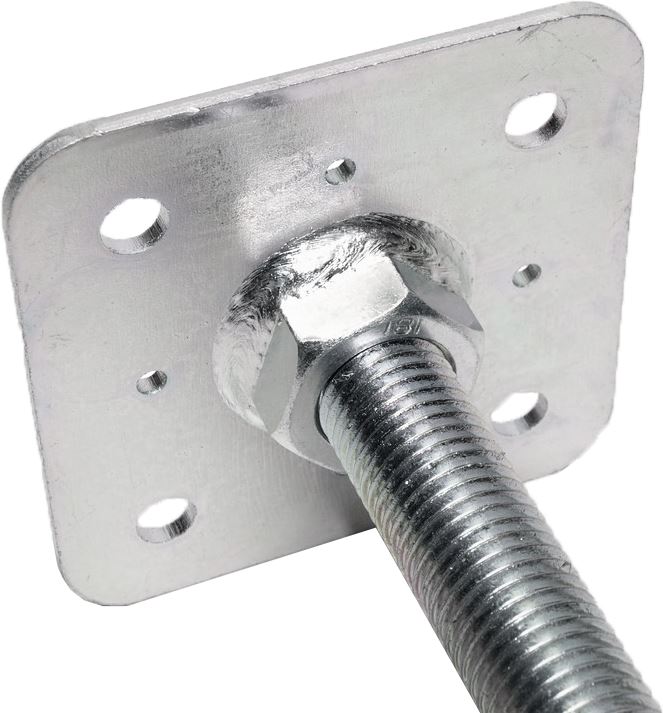

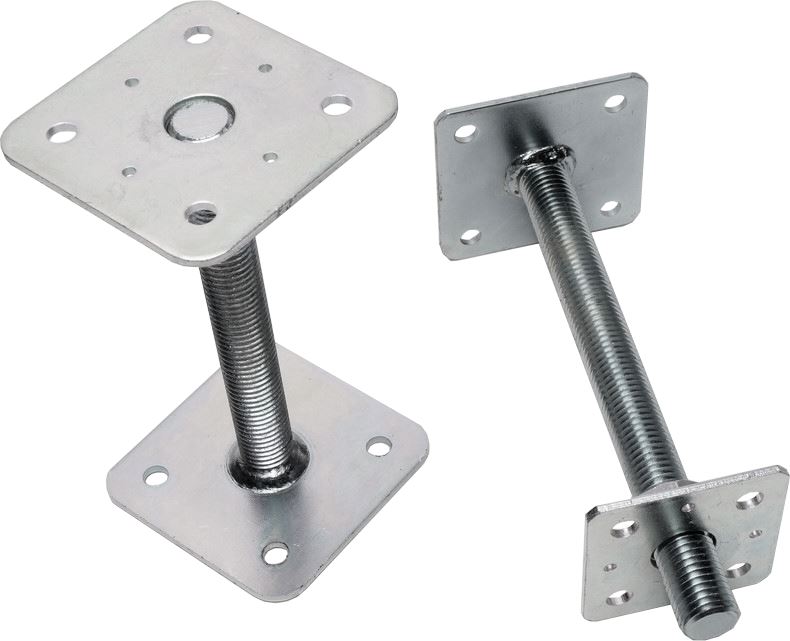

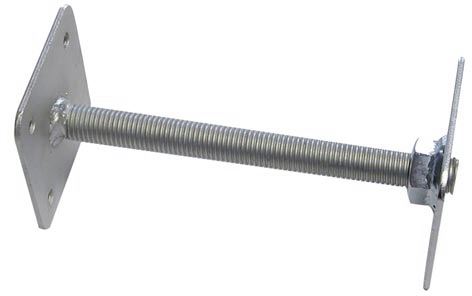

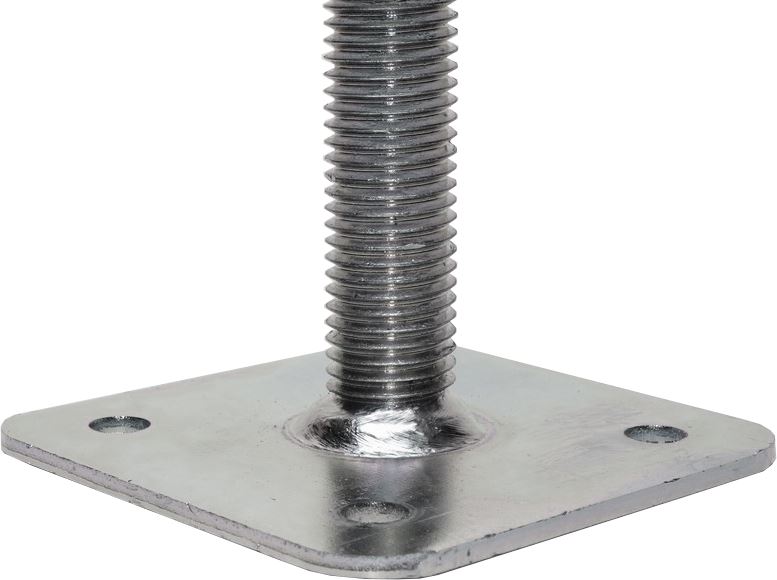

Fotogalerija stope za stup s fiksnom gornjom pločom
 |
 |
 |
 |
 |
