Tehničke upute za rampe NICE WIDE S, WIDE M i WIDE L

Usporedba modela NICE WIDE

Parametar NICE WIDES NICE WIDEM NICE WIDEL
Min. vrijeme otvaranja 4 s 3,5 s 5 s
Radijski prijamnik ugrađen + SM / OXI ugrađen + SM / OXI ugrađen + SM / OXI

Zajednički podaci upravljačke jedinice

Parametar Vrijednost
Rezervno napajanje NICE PS324
Fotonaponsko napajanje Ne
Izlaz za signalnu svjetiljku maks. 25 W
Izlazi CL / OGI 24 V DC, maks. 10 W po izlazu
Ulazi STOP, PHOTO, PHOTO 2, SbS, OPEN, CLOSE
Antena 50 Ω, kabel RG58
Podešavanje potenciometri i mikrosklopke na upravljačkoj jedinici

Svi modeli WIDE S, WIDE M i WIDE L imaju jednostavan ugrađeni radijski prijamnik, kao i SM priključak za prijamnike iz obitelji OXI. Trenutačni konkretni primjer utičnog prijamnika je NICE OXIBD; alternativa za dugi domet je NICE OXILR s kompatibilnim daljinskim upravljačima NICE ON3ELR.

Više informacija o cijeloj seriji potražite u kategoriji rampe NICE WIDE ili u pregledu rampe NICE.

Kompatibilni pribor za rampe NICE WIDE

Samostalna rampa prodaje se bez kraka. Najprije odaberite krak i temeljnu ploču prema modelu, a zatim sigurnosnu i pogonsku dodatnu opremu prema konkretnom ulazu.

Osnovna konfiguracija prema modelu

WIDE S i WIDE M: krak NICE XBA19 i temeljna ploča NICE SIA1.

WIDE L: krak NICE XBA15 (3 m), NICE XBA14 (4 m) ili NICE XBA5 (5 m) i temeljna ploča NICE SIA2.

WIDE L s krakom od 6 m: dva kraka NICE XBA15 spojena dijelom NICE XBA9.

Sigurnost prolaza

  • NICE EPM – relejne fotoćelije za ulaz PHOTO.
  • NICE XBA13 – zaštitna guma protiv udaraca za donji rub kraka.
  • NICE WA10 – reflektirajući elementi za bolju vidljivost kraka.

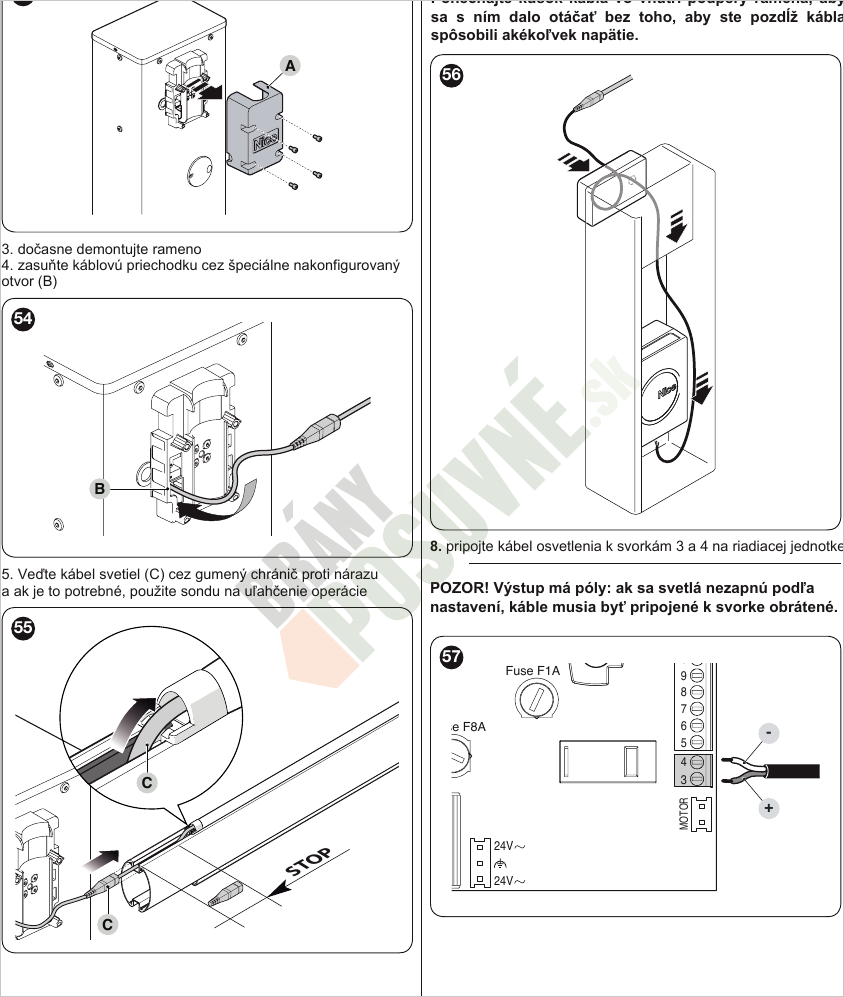

Svjetlosna signalizacija

Oslonci, donja vodilica rampe i posebna izvedba

  • NICE WA11 – podesivi fiksni oslonac za sve modele.
  • NICE WA12 – pomični oslonac za WIDE M/L.
  • NICE WA13 – aluminijska donja vodilica rampe.
  • NICE WIA10 – bočno preklapanje kraka za WIDE S/M.
  • NICE WIA11 – zglob za preklapanje kraka za WIDE M pri niskoj ugradnji.

Upravljanje i rezervno napajanje

  • NICE OXIBD – aktualni utični prijamnik iz obitelji OXI.
  • NICE OXILR – prijamnik dugog dometa za kompatibilne daljinske upravljače NICE ON3ELR.
  • NICE PS324 – rezervno napajanje s ugrađenim punjačem za WIDE S/M/L.

Važno: Svjetla, guma, donja vodilica rampe, oslonac i drugi elementi mijenjaju težinu kraka. Nakon svake promjene konfiguracije ponovno provjerite uravnoteženost kraka i prikladnost opruge.

Dokumenti i dodatne mogućnosti odabira

Preporučeno ožičenje za NICE WIDE

Za električnu instalaciju rampe važno je pripremiti kabele prije postavljanja kućišta rampe. Kod duljih vodova ili zajedničkog polaganja više uređaja dimenzioniranje treba provjeriti prema konkretnoj montaži.

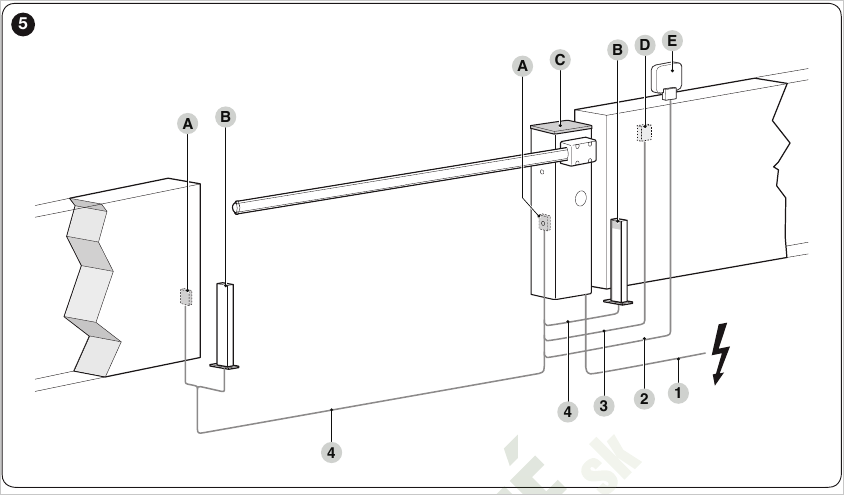

Raspored rampe NICE WIDE i dovodnih kabela

Orijentacijski raspored uređaja i kabela. Točni presjeci i maksimalne duljine navedeni su u tablici ispod sheme.

Priključak Kabel, duljina i napomena
Napajanje 230 V 3 x 1,5 mm², maks. 30 m.
Za duljine veće od 30 m upotrijebite 3 x 2,5 mm² i zasebno zaštitno uzemljenje kod rampe.
Signalna svjetiljka 2 x 0,5 mm², maks. 30 m.
Izlaz LIGHT.
Ključni prekidač 2 x 2 x 0,25 mm², maks. 30 m.
Dva odvojena vodiča za upravljačke kontakte; mogu se zamijeniti kabelom 4 x 0,5 mm².
Fotoćelija TX 2 x 0,25 mm², maks. 30 m.
Za duljinu veću od 30 m do 40 m upotrijebite 2 x 1 mm².
Fotoćelija RX 4 x 0,25 mm², maks. 30 m.
Za duljinu veću od 30 m do 40 m upotrijebite 2 x 1 mm².
Ulaz OPEN 2 x 0,25 mm², maks. 30 m.
Normalno otvoreni kontakt.
Ulaz CLOSE 2 x 0,25 mm², maks. 30 m.
Normalno otvoreni kontakt.
Antena RG58, oklopljeni koaksijalni kabel, maks. 15 m.
Preporučuje se što kraća duljina, idealno do 5 m.
Indikatorska lampica otvorene rampe 2 x 0,5 mm², maks. 30 m.
Izlaz OGI ili semafor, ovisno o postavkama mikroprekidača 9 i 10.

Montaža kućišta i temeljne ploče NICE WIDE

Prije postavljanja rampe pripremite kabelske zaštitne cijevi i provjerite omogućuje li podloga čvrsto, ravno i sigurno sidrenje. Za WIDE S i WIDE M namijenjena je temeljna ploča NICE SIA1, a za WIDE L temeljna ploča NICE SIA2.

Sigurnost: Temelj i način sidrenja mora procijeniti kvalificirani instalater u skladu s podlogom, lokalnim uvjetima i opterećenjem rampe. Mjesto ne smije biti izloženo poplavljivanju i mora omogućiti siguran pristup kućištu.

Sidrenje na pripremljenu nosivu podlogu

  1. Uklonite gornji poklopac i stražnju ploču kućišta rampe.
  2. Postavite kućište na pripremljeni temelj i kroz montažne otvore označite četiri mjesta za sidrenje.
  3. Maknite kućište i na označenim mjestima izbušite otvore.
  4. Ugradite četiri odgovarajuća ekspanzijska sidra.
  5. Vratite kućište na mjesto i pričvrstite ga odgovarajućim maticama i podloškama.

Sidra, matice i podloške za izravno sidrenje nisu uključeni u isporuku.

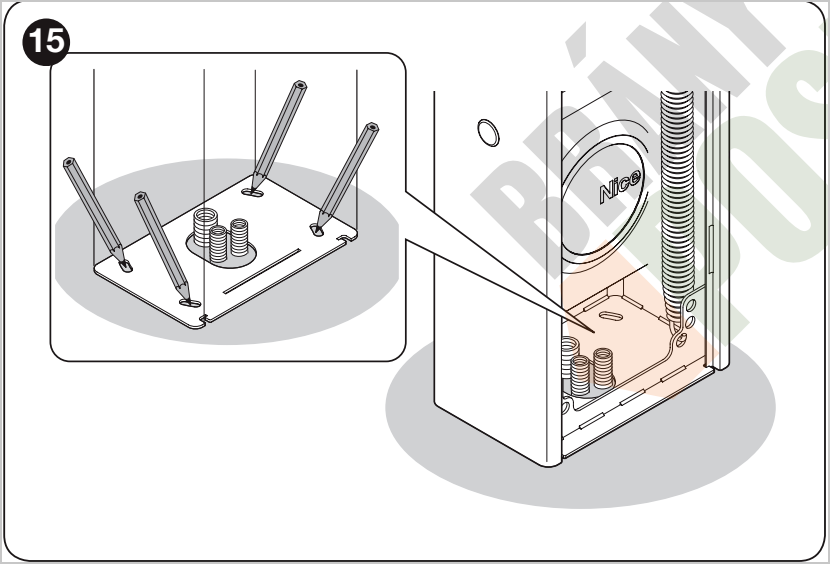

Označavanje mjesta za izravno sidrenje kućišta rampe NICE WIDE

Kućište služi kao predložak za precizno označavanje četiri mjesta za sidrenje.

Novi betonski temelj s temeljnom pločom

Zahtjev Vrijednost prema priručniku
Minimalna debljina betona 150 mm
Armatura čelična armatura
Volumen betona više od 0,2 m³
Orijentacijski primjer temelja debljina 250 mm, površina 0,8 m²; približno 0,9 × 0,9 m
Naknadno sidrenje ploče u beton 4 sidra s vijcima M12; otpornost na izvlačenje najmanje 400 kg prema dokumentaciji
  1. Pripremite temeljnu jamu i zaštitne cijevi za provođenje električnih kabela.
  2. Pričvrstite četiri sidrene kuke na temeljnu ploču. Na svaku kuku postavite maticu i podlošku s gornje i donje strane ploče.
  3. Provjerite položaj kabelskih zaštitnih cijevi u središnjem otvoru ploče.

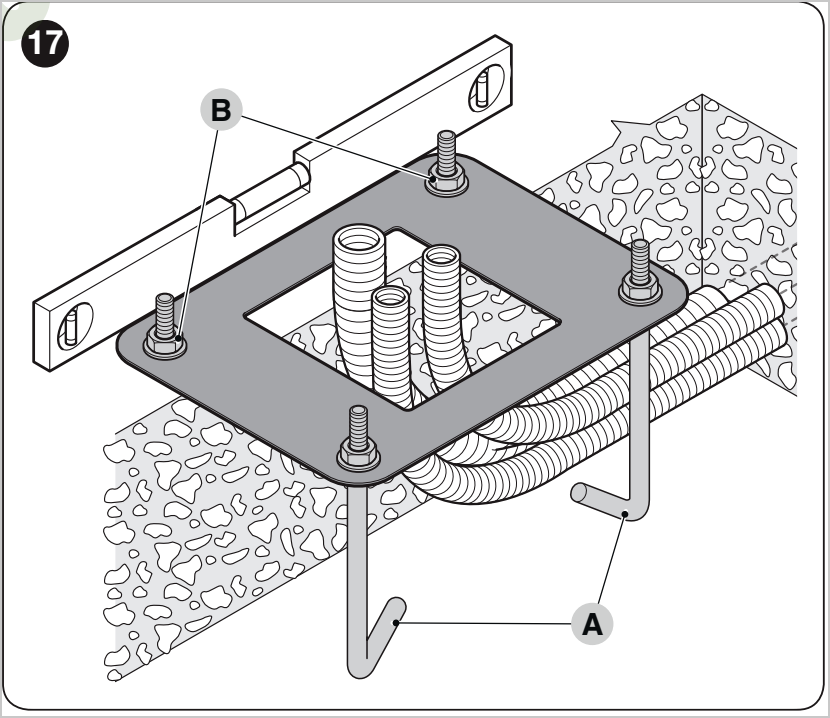

Temeljna ploča, sidrene kuke i kabelske zaštitne cijevi NICE WIDE

Temeljna ploča mora ostati vodoravna; kabelske zaštitne cijevi provedite kroz njezin središnji otvor.

Važno: Donju maticu svake sidrene kuke zategnite do kraja navoja.

  1. Ulijte beton i umetnite temeljnu ploču prije nego što se beton počne stvrdnjavati.
  2. Poravnajte ploču s površinom, paralelno s budućom rukom rampe i potpuno vodoravno.
  3. Pričekajte da beton potpuno očvrsne. U priručniku se navodi da to obično traje približno dva tjedna.
  4. Uklonite četiri gornje matice i podloške sa sidrenih kuka.
  5. Otvorite kućište, postavite ga na sidrene kuke i pričvrstite uklonjenim maticama i podloškama.

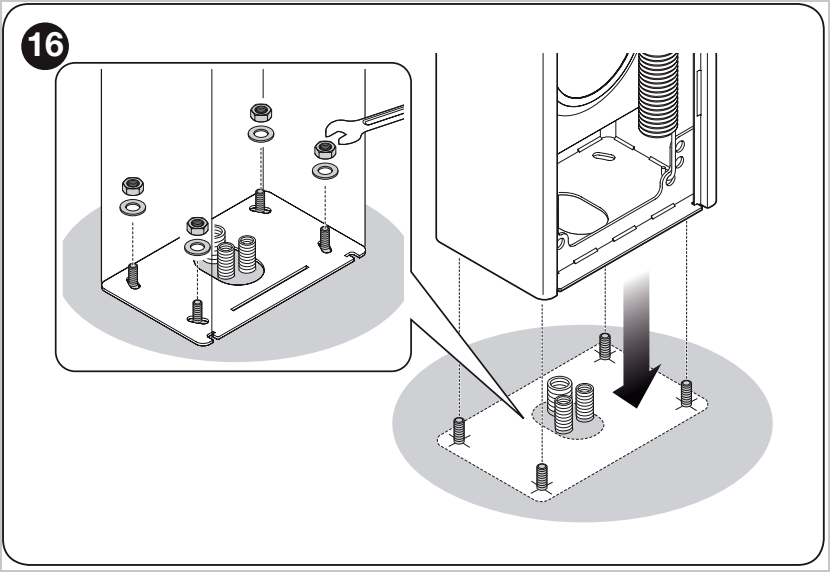

Postavljanje kućišta rampe NICE WIDE na sidrene točke

Nakon što se temelj stvrdne, kućište se postavlja na četiri sidrene točke i učvršćuje maticama s podloškama.

Podloga koja nije armirani beton: Provjerite njezinu konzistenciju i nosivost. Prema priručniku, četiri sidrene točke moraju sigurno podnijeti opterećenje od približno 1 000 kg. Konkretan tip sidra mora odrediti instalater prema podlozi.

Spajanje upravljačke jedinice NICE WIDE

Upravljačka jedinica WIDE ima zasebne priključne stezaljke za napajanje dodatne opreme, sigurnosne ulaze, upravljačke ulaze, signalnu lampu, rasvjetu i antenu. Neupotrijebljeni ulazi tipa NC moraju se premostiti na zajedničku stezaljku, ovisno o načinu spajanja.

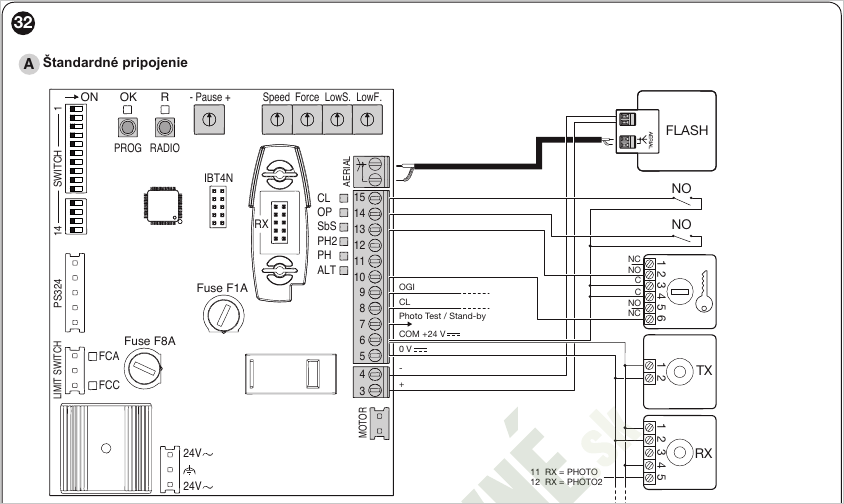

Shema priključnih stezaljki upravljačke jedinice NICE WIDE

Standardno spajanje signalne lampe, upravljačkih ulaza i fotoćelija.

Stezaljke Naziv / tip Funkcija
3 - 4 LIGHT
Izlaz
Signalna lampa. Tijekom kretanja treperi u intervalima od približno 0,5 s uključenosti i 0,5 s isključenosti.
5 SERVICES
24 V DC
Napajanje dodatne opreme 24 V DC, najviše 200 mA.
6 - 8 CL
Izlaz
Rasvjeta ili izlaz semafora, ovisno o postavkama. Pri standardnim postavkama uključuje se na početku manevra, a gasi približno 60 s nakon završetka.
6 - 9 OGI
Izlaz
Indikatorska lampica otvorene rampe ili izlaz semafora, ovisno o postavkama. Pri standardnim postavkama ugašena je kada je rampa zatvorena, svijetli kada je otvorena i treperi tijekom kretanja.
6 - 10 STOP
NC ulaz
Blokiranje ili trenutačno zaustavljanje manevra sigurnosnim uređajem.
6 - 11 PHOTO
NC ulaz
Fotoćelije za zatvaranje. Aktiviranje tijekom zatvaranja uzrokuje zaustavljanje ili promjenu smjera, ovisno o postavkama.
6 - 12 PHOTO 2
NC ulaz
Fotoćelije za otvaranje. Aktiviranje tijekom otvaranja uzrokuje zaustavljanje ili promjenu smjera, ovisno o postavci.
6 - 13 SbS
NO ulaz
Impulsna naredba. Standardni slijed je Open - Stop - Close - Stop.
6 - 14 OPEN
NO ulaz
Naredba za otvaranje. Slijed Open - Stop - Open - Stop.
6 - 15 CLOSE
NO ulaz
Naredba za zatvaranje. Slijed Close - Stop - Close - Stop.
7 24 V / test fotoćelija / stanje pripravnosti
24 V DC
Pomoćno napajanje 24 V DC, maksimalno 200 mA. Ovisno o odabranom načinu rada, upotrebljava se za testiranje fotoćelija ili funkciju stanja pripravnosti.
AERIAL Antena
Ulaz
Priključak antene prijamnika, impedancija 50 Ω, kabel RG58.

Podešavanje rampe i krajnjih položaja

Prije programiranja rampa mora biti pravilno mehanički postavljena i uravnotežena, a upravljačka jedinica mora prepoznati smjer kretanja i krajnje položaje. Rampa upotrebljava krajnje prekidače označene FCA i FCC.

Uravnoteženje rampe

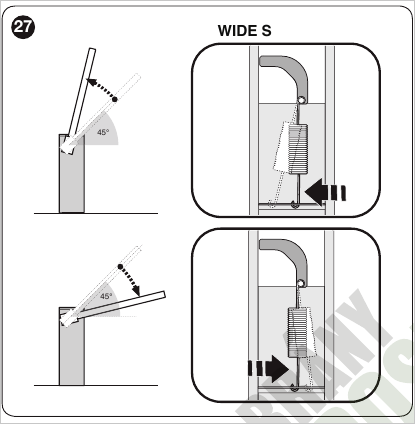

Podešavanje opruge za uravnoteženje rampe WIDE S

Mehanizam za uravnoteženje WIDE S.

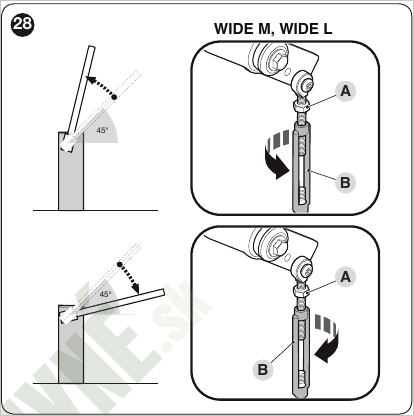

Podešavanje opruge za uravnoteženje rampe WIDE M i WIDE L

Mehanizam za uravnoteženje WIDE M i WIDE L.

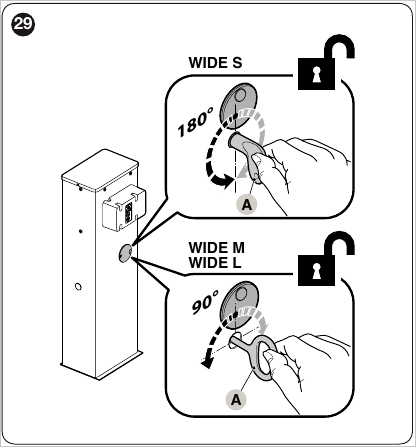

  1. Deblokirajte pogon i postavite rampu približno u položaj od 45°.
  2. Provjerite ostaje li rampa u tom položaju. Ako se podiže, smanjite djelovanje opruge; ako se spušta, povećajte djelovanje opruge u skladu s mehanizmom konkretnog modela.
  3. Ponovite provjeru približno pri 20° i 70°. Rampa se ne smije samostalno naglo podizati ni spuštati.

Provjera krajnjih prekidača

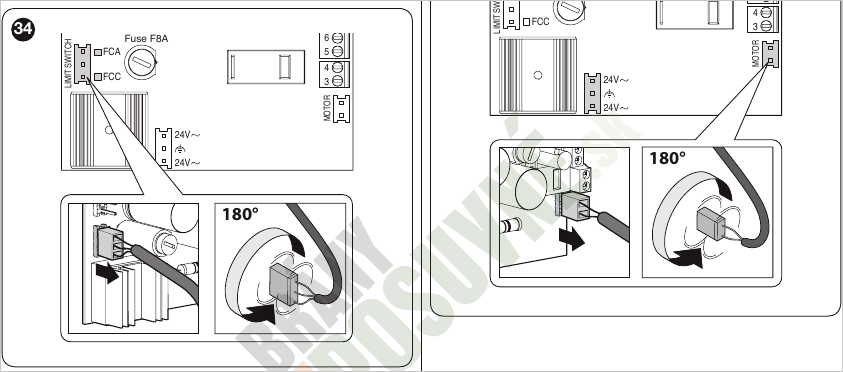

Priključci krajnjih prekidača i motora NICE WIDE

Ako se ne podudaraju smjer LED indikatora FCA/FCC ili smjer kretanja rampe, odgovarajući priključak okrenite za 180° nakon isključivanja napajanja.

  1. Deblokirajte pogon i ručno pomaknite rampu u zatvoreni položaj.
  2. U zatvorenom položaju mora biti FCC isključen i FCA uključen.
  3. Ručno pomaknite rampu u otvoreni položaj.
  4. U otvorenom položaju mora biti FCA isključen i FCC uključen.
  5. Postavite rampu približno pod kutom od 45° i ponovno blokirajte pogon.

Krajnji prekidač za usporavanje trebao bi se aktivirati približno 20° prije mehaničkog graničnika. Ako je potrebno precizno podesiti točku usporavanja, namjestite bregove krajnjih prekidača.

Provjera smjera kretanja

  1. Postavite sve mikroprekidače za programiranje u položaj OFF.
  2. Postavite rampu približno u položaj od 45°.
  3. Kratko aktivirajte ulaz OPEN.
  4. Rampa se mora početi otvarati. Ako se pomakne u suprotnom smjeru, okrenite priključak motora za 180° i ponovite provjeru.

Programiranje rampe NICE WIDE

NICE WIDE ne programira se na isti način kao pogoni Robus putem programskih razina L1 do L8. Osnovne postavke podešavaju se kombinacijom potenciometara A do E, mikroprekidača 1 do 14 i tipki PROG i RADIO na upravljačkoj jedinici.

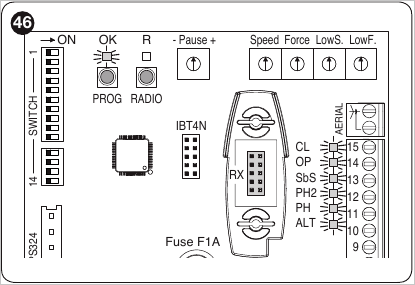

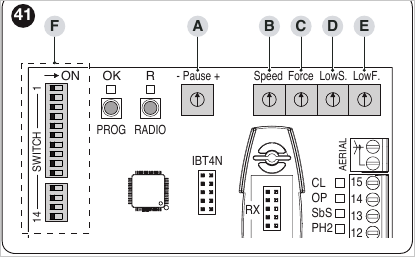

Potenciometri, mikroprekidači i tipke upravljačke jedinice NICE WIDE

Upravljački elementi na ploči upravljačke jedinice.

Potenciometri A do E

Element Postavka
A – Pauza Vrijeme pauze između završetka otvaranja i početka automatskog zatvaranja. Upotrebljava se samo u automatskom načinu rada.
B – Brzina Maksimalna brzina rampe od početka kretanja do točke usporavanja.
C – Sila Osjetljivost detekcije prepreke od početka kretanja do točke usporavanja. U slučaju aktiviranja prepreke, smjer kretanja se mijenja.
D – Mala brzina Brzina rampe u usporenom dijelu kretanja, od krajnjeg prekidača do krajnjeg položaja.
E – Mala sila Osjetljivost detekcije prepreke u usporenom dijelu kretanja.

Vrijednosti potenciometara podešavaju se kada su mikroprekidači 13 i 14 u položaju OFF. Nakon finog podešavanja, postavka se pohranjuje vraćanjem mikroprekidača 13 i 14 u položaj ON.

Učitavanje ulaza ALT i mehaničkih graničnika

  1. Postavite rampu približno na sredinu putanje.
  2. Prebacite mikroprekidače 13 i 14 u položaj OFF.
  3. Pritisnite i držite tipku PROG približno 3 sekunde.
  4. Upravljačka jedinica očitava stanje ulaza ALT/STOP i pokreće slijed: potpuno zatvaranje – potpuno otvaranje – potpuno zatvaranje.
  5. Ako je nakon programiranja promijenjen položaj bregova krajnjih prekidača, potrebno je ponoviti učitavanje mehaničkih graničnika.
  6. Nakon ispitivanja kretanja, potenciometrima podesite brzinu, silu i usporavanje.
  7. Po završetku podešavanja prebacite mikroprekidače 13 i 14 u položaj ON.

Nakon uspješnog učitavanja LED OK treperi zeleno približno jednom u sekundi. Ako se tijekom uobičajenog rada promijeni postavka mikroprekidača ili potenciometra, upravljačka jedinica upotrebljava prethodno pohranjene vrijednosti, a LED OK upozorava narančastim treperenjem.

Mikroprekidači za programiranje 1 do 14

Mikroprekidač / položaj Funkcija
1 - 2
OFF - OFF
Ručni način rada. Kretanje se odvija samo dok je naredba aktivna.
1 - 2
ON - OFF
Poluautomatski način rada. Jedna naredba izvršava cijeli manevar otvaranja ili zatvaranja.
1 - 2
OFF - ON
Automatski način rada. Naredba otvara rampu, a nakon podešenog vremena pauze rampa se automatski zatvara.
1 - 2
ON - ON
Automatski način rada s funkcijom obveznog zatvaranja. Nakon nestanka napajanja rampa se počinje zatvarati ako je ostala otvorena.
3
ON
Način rada za stambene zgrade. Tijekom otvaranja zanemaruju se sve dodatne naredbe SbS ili OPEN sve dok se rampa potpuno ne otvori. Tijekom zatvaranja sljedeća naredba zaustavlja kretanje i otvara rampu.
3
OFF
Funkcija za stambene zgrade je isključena.
4
ON
Naredba za korak radi u ciklusu Otvori – Zatvori – Otvori – Zatvori.
4
OFF
Naredba za korak radi u ciklusu Otvori – Zaustavi – Zatvori – Zaustavi.
5
ON
Predbljeskanje. Svjetlosna signalizacija počinje treperiti prije pokretanja manevra, otprilike 5 s u automatskom načinu rada i 2 s u ručnom načinu rada.
5
OFF
Predbljeskanje je isključeno.
6
ON
Svjetlosna signalizacija svijetli ili treperi tijekom manevra i tijekom stanke prije automatskog zatvaranja.
6
OFF
Svjetlosna signalizacija radi samo dok se rampa kreće.
7
ON
Zatvaranje odmah nakon prolaska kroz fotoćelije. Nakon što fotoćelije više nisu zaklonjene, rampa se zatvara nakon otprilike 5 s.
7
OFF
Funkcija je isključena.
8
ON
Ulaz PHOTO aktivan je i tijekom otvaranja. U poluautomatskom ili automatskom načinu rada otvaranje se ponovno pokreće nakon što fotoćelije više nisu zaklonjene.
8
OFF
Ulaz PHOTO aktivan je samo tijekom zatvaranja.
9 - 10
OFF - OFF
Izlaz OGI služi kao signalna lampica otvorene rampe, a izlaz CL kao rasvjeta.
9 - 10
ON - OFF
Jednosmjerni semafor i rasvjeta. OGI radi kao zeleno svjetlo, a CL ostaje rasvjeta.
9 - 10
OFF - ON
Izmjenični semafor za ulaz i izlaz. OGI i CL upravljaju crvenim ili zelenim svjetlom ovisno o smjeru i stanju rampe.
9 - 10
ON - ON
Semafor koji se može konfigurirati putem Oviewa. Zadana logika koristi zeleno svjetlo kada je rampa otvorena, a crveno kada je zatvorena.
11
ON
Brzo oslobađanje prolaza. Vrijeme ubrzanog otvaranja ili zatvaranja podešava se putem Oviewa.
11
OFF
Brzo oslobađanje prolaza je isključeno.
12
ON
Funkcija definirana putem Oviewa; zadano je testiranje fotoćelija. Priključak 7 koristi se kao izlaz od 24 V za testiranje fotoćelija.
12
OFF
Priključak 7 stalni je izlaz od 24 V za dodatnu opremu.
13 - 14
OFF - OFF
Način rada za testiranje i podešavanje. Upravljačka jedinica radi s trenutačnim vrijednostima potenciometara i omogućuje podešavanje tijekom ispitivanja.
13 - 14
ON - ON
Zaključavanje programiranja. Sprema i zaključava vrijednosti potenciometara i mikroprekidača.
13 - 14
ON - OFF ili OFF - ON
Nevažeća kombinacija.

Izlazi radio-prijamnika

Svi modeli WIDE S, WIDE M i WIDE L imaju ugrađen radio-prijamnik i SM priključak za prijamnike iz obitelji OXI; aktualni primjer utičnog prijamnika je NICE OXIBD. Alternativa za veći domet je NICE OXILR s tehnologijom LoRa, za koju su potrebni kompatibilni daljinski upravljači NICE ON3ELR. Pri standardnoj dodjeli izlazi prijamnika imaju sljedeće funkcije:

Izlaz prijamnika Funkcija
1 SbS – naredba korak-po-korak
2 STOP
3 OPEN – otvaranje
4 CLOSE – zatvaranje
5 CL – izlaz za rasvjetu ili semafor
6 Radio-kanal 1
7 Radio-kanal 2

Posebne funkcije NICE WIDE

Funkcija Opis
Funkcija prisilnog zatvaranja Ako je odabran način rada 1 - 2 u položaju ON - ON i rampa je otvorena nakon ponovne uspostave napajanja, upravljačka jedinica automatski pokreće zatvaranje uz predbljeskanje.
Zatvaranje nakon prolaska kroz fotoćelije Kada je mikroprekidač 7 u položaju ON, stanka se u automatskom načinu rada skraćuje te se rampa zatvara otprilike 5 sekundi nakon što fotoćelije više nisu zaklonjene.
Semafor Mikroprekidači 9 i 10 mijenjaju funkciju izlaza OGI i CL. Izlazi mogu raditi kao signalna lampica, rasvjeta, jednosmjerni semafor ili izmjenični semafor za ulaz i izlaz.
Prisilno kretanje u načinu rada „mrtvi čovjek” Ako neki sigurnosni uređaj blokira kretanje, upravljačka jedinica omogućuje prisilno kretanje držanjem naredbe. Ovaj način rada namijenjen je servisnim ili hitnim situacijama.
Signalizacija održavanja Upravljačka jedinica može signalizirati potrebu za održavanjem na temelju broja izvršenih manevara. Prag se podešava putem Oviewa.

Rješavanje problema i dijagnostika

Dijagnostičke LED diode na upravljačkoj jedinici NICE WIDE

Položaj LED dioda OK i R te indikatora ulaza na upravljačkoj ploči.

Osnovni kvarovi

Problem Uzrok i provjera
Daljinski upravljač ne upravlja rampom, a LED dioda na daljinskom upravljaču ne svijetli. Uzrok: Prazna baterija daljinskog upravljača.
Provjera: Provjeriti i zamijeniti bateriju u daljinskom upravljaču.
LED na daljinskom upravljaču svijetli, ali rampa ne reagira. Uzrok: Daljinski upravljač nije pohranjen u prijamniku.
Provjera: Provjeriti pohranu daljinskog upravljača prema odjeljku zaseban članak o uparivanju daljinskih upravljača.
Rampa ne reagira ni na jednu naredbu. Uzrok: Nema napajanja ili je osigurač oštećen.
Provjera: Provjeriti mrežno napajanje i osigurače F1 i F2.
Manevar se ne pokreće, a signalna svjetiljka ne treperi. Uzrok: Upravljačka jedinica ne prima naredbu.
Provjera: Provjeriti LED ulaza SbS ili signalizaciju prijamnika. Pri radijskoj naredbi LED OK treba brzo zatreperiti dvaput.
Rampa se pokrene, a zatim promijeni smjer. Uzrok: Sila je postavljena prenisko ili je ruka neispravno uravnotežena.
Provjera: Provjeriti uravnoteženost ruke i postavke potenciometara Force i Low Force.
Rampa se kreće sporo ili ne kreće iz krajnjeg položaja. Uzrok: Upravljačka jedinica nije ispravno očitala krajnje položaje.
Provjera: Provjeriti krajnje sklopke i ponoviti očitavanje graničnika.
Rampa se kreće u suprotnom smjeru. Uzrok: Motor je spojen s obrnutim polaritetom.
Provjera: Provjeriti smjer kretanja i priključak motora.

Dijagnostika pomoću treperenja LED diode OK

Treperenje LED diode OK Značenje i provjera
Ne svijetli Kvar ili nedostatak napajanja upravljačke jedinice.
Provjera: Provjeriti napajanje i osigurače.
Stalno svijetli Ozbiljna nepravilnost upravljačke jedinice.
Provjera: Pokušati isključiti napajanje pa ga ponovno uključiti; ako se stanje nastavi, provjeriti upravljačku jedinicu.
Treperi jednom u sekundi Normalno stanje.
Provjera: Upravljačka jedinica ispravno radi.
2 brza treptaja i stanka Aktiviranje fotoćelije.
Provjera: Provjeriti ulaze PHOTO i PHOTO 2 te prostor prolaza.
3 brza treptaja i stanka Aktiviranje detekcije prepreke između krajnjih sklopki.
Provjera: Provjeriti uravnoteženost ruke i postavku sile.
4 brza treptaja i stanka Aktiviranje ulaza ALT/STOP.
Provjera: Provjeriti STOP krug i priključene sigurnosne uređaje.
5 brzih treptaja i stanka Problem s hardverom upravljanja motorom.
Provjera: Pričekati približno 30 s, pokušati poslati novu naredbu i po potrebi isključiti pa ponovno priključiti napajanje.
6 brzih treptaja i stanka Prekoračeno temperaturno ograničenje.
Provjera: Pričekati da se upravljačka jedinica ohladi.

Kontrolne LED diode ulaza

LED Značenje stanja
STOP Ugašena: Ulaz STOP je aktivan ili je krug prekinut.
Upaljena: Normalno stanje ulaza STOP.
PH Ugašena: Aktiviranje fotoćelije PHOTO.
Upaljena: Normalno stanje ulaza PHOTO.
PH2 Ugašena: Aktiviranje fotoćelije PHOTO 2.
Upaljena: Normalno stanje ulaza PHOTO 2.
SbS Ugašena: Ulaz naredbe korak po korak nije aktivan.
Upaljena: Ulaz SbS je aktivan.
OP Ugašena: Ulaz OPEN nije aktivan.
Upaljena: Ulaz OPEN je aktivan.
CL Ugašena: Ulaz CLOSE nije aktivan.
Upaljena: Ulaz CLOSE je aktivan.
FCA Ugašena: Krajnja sklopka za otvaranje aktivirana je, ruka je otvorena.
Upaljena: Ruka nije na krajnjoj sklopki za otvaranje.
FCC Ugašena: Krajnja sklopka za zatvaranje aktivirana je, ruka je zatvorena.
Upaljena: Ruka nije na krajnjoj sklopki za zatvaranje.

Vijek trajanja rampe NICE WIDE

U priručniku za rampe NICE WIDE navodi se okvirni vijek trajanja do 500 000 radnih ciklusa. Stvarni vijek trajanja ovisi o uvjetima uporabe, duljini ruke, dodacima na ruci i učestalosti aktiviranja sigurnosnih uređaja tijekom ciklusa.

Čimbenik S M L
Prašno ili pjeskovito okruženje 10 % 10 % 10 %
Slano okruženje 10 % 10 % 10 %
Aluminijska podograda na letvi 5 % 5 % 5 %
Mobilni oslonac letve - 15 % 15 %
Temperatura okoline iznad 40 °C ili ispod 0 °C 5 % 5 % 5 %
Manevar prekinut fotoćelijom 10 % 15 % 15 %
Manevar prekinut ulazom STOP 10 % 15 % 15 %
Trimer brzine postavljen iznad 50 % 10 % 10 % 15 %
Trimer sile postavljen iznad 50 % 5 % 10 % 10 %

Postoci se zbrajaju. Što je indeks opterećenja veći, očekivani broj radnih ciklusa je manji. Pri indeksu opterećenja od približno 30 % životni vijek okvirno iznosi oko 200 000 ciklusa.

Rezervna baterija, fotoćelije i svjetla

Za rezervno napajanje rampi WIDE S, WIDE M i WIDE L predviđen je NICE PS324 s ugrađenim punjačem. Omogućuje rad u nuždi u slučaju nestanka struje; broj pokreta ovisi o stanju baterije i opterećenju sustava.

Sigurnosne fotoćelije spajaju se na ulaze PHOTO i PHOTO 2. Pri standardnim postavkama ulaz PHOTO aktivira se pri zatvaranju, a uz aktiviran mikroprekidač 8 može se aktivirati i pri otvaranju. Ako je mikroprekidač 12 u položaju ON, priključak 7 koristi se za testiranje fotoćelija.

Signalna svjetiljka spaja se na izlaz LIGHT. Izlazi CL i OGI mogu se koristiti za rasvjetu, indikator otvorene rampe ili upravljanje semaforom, ovisno o postavkama mikroprekidača 9 i 10. Snaga jednog izlaza za indikator ili semafor iznosi najviše 10 W.

Kompatibilna svjetla za letvu: za WIDE S i WIDE M NICE XBA4; za WIDE L NICE XBA6 ili NICE XBA18 ovisno o duljini sustava. Nakon montaže ponovno provjerite uravnoteženost letve.

Vođenje i spajanje kabela svjetala u letvi NICE WIDE

Provedite kabel kroz držač i letvu. Pri spajanju na priključke 3 i 4 pazite na polaritet.

Ručno deblokiranje rampe NICE WIDE

U slučaju nestanka napajanja ili servisnog zahvata rampu je moguće deblokirati ključem i ručno pomaknuti letvu.

Ručno deblokiranje rampe NICE WIDE ključem

WIDE S deblokira se okretanjem ključa za 180°; WIDE M i WIDE L okretanjem za 90°.

  1. Pomaknite poklopac brave.
  2. Umetnite ključ za deblokiranje.
  3. Kod WIDE S okrenite ključ za 180°, a kod WIDE M i WIDE L za 90°.
  4. Ručno pomaknite letvu u željeni položaj.
  5. Za blokiranje okrenite ključ natrag, izvucite ga i zatvorite poklopac brave.

Narudžbe i tehničko savjetovanje

Pitajte nas o povezivanju ili odabiru sustava

Ako niste pronašli informaciju koju tražite, pišite nam na [email protected]. Savjetovat ćemo vas pri odabiru rampe, letve, opruge, sigurnosnih elemenata i pribora.

Podaci potrebni za odabir sustava

  • svijetlu širinu prolaza i željenu duljinu letve,
  • predviđeni broj ciklusa na sat,
  • popis dodataka na letvi: svjetla, zaštitna guma, podograda ili mobilni oslonac,
  • željeni način upravljanja i sigurnosne elemente.

Tehnička napomena: Električno povezivanje, podešavanje sile i provjeru sigurnosnih elemenata mora obaviti kvalificirana osoba u skladu s konkretnom instalacijom i važećim propisima.

Povratak na početak tehničkog sadržaja
