Upute za izradu vremenskih rasporeda SUPLA
Aplikacija SUPLA – upute za izradu vremenskih rasporeda
UPOZORENJE: Za ispravan rad Wi-Fi modul mora biti spojen na sljedeći način:
Priključci 1. prekidača Wi-Fi modula (OUT1) spojeni su s priključkom OPEN na upravljačkoj jedinici
Priključci 2. prekidača Wi-Fi modula (OUT2) spojeni su s priključkom CLOSE na upravljačkoj jedinici
Pojednostavljeni postupak izrade vremenskog rasporeda:
- 1. Prijavite se u SUPLA cloud: https://cloud.supla.org/
- 2. Na gornjoj traci odaberite kategoriju Moja SUPLA
- 3. Kliknite na Wi-Fi modul ZAMEL SBW-02
- 4. Otvorite 1. kanal u donjem dijelu zaslona
- 5. Promijenite funkciju u otvaranje vratašca i preimenujte je u otvaranje/zatvaranje (preporučujemo isprobati rad prekidača kako biste ga ispravno imenovali)
- 6. Podesite vrijeme uključenja releja na 0,5 sekundi.
- 7. Ponovite korake 4–6 i za drugi kanal.
UPOZORENJE: I za kanal zatvaranja vrata akcija kanala bit će nazvana „otvoriti”.
- 8. Na gornjoj traci odaberite kategoriju Automatizacija i podkategoriju Rasporedi
- 9. Kliknite gumb Izradi novi raspored
- 10. Unesite naziv rasporeda i odaberite željeni kanal (otvaranje, zatvaranje)
- 11. Odaberite željeni način rada (dnevni, minutni, ...)
- 12. U dnevnom načinu rada odaberite dane kada vrata trebaju izvršiti automatsku radnju
- 13. Dodajte radnju gumbom Za navedeno vrijeme i unesite željeno vrijeme izvršenja radnje
- 14. Spremite raspored i izradite novi raspored za drugi kanal (koraci 9–13)
Detaljan postupak izrade vremenskog rasporeda:
Nakon prijave u SUPLA cloud prijeđite u kategoriju Moja SUPLA i otvorite Wi-Fi modul ZAMEL SBW-02. U donjem dijelu vidjet ćete popis kanala koje je potrebno ispravno postaviti prije izrade vremenskih rasporeda.

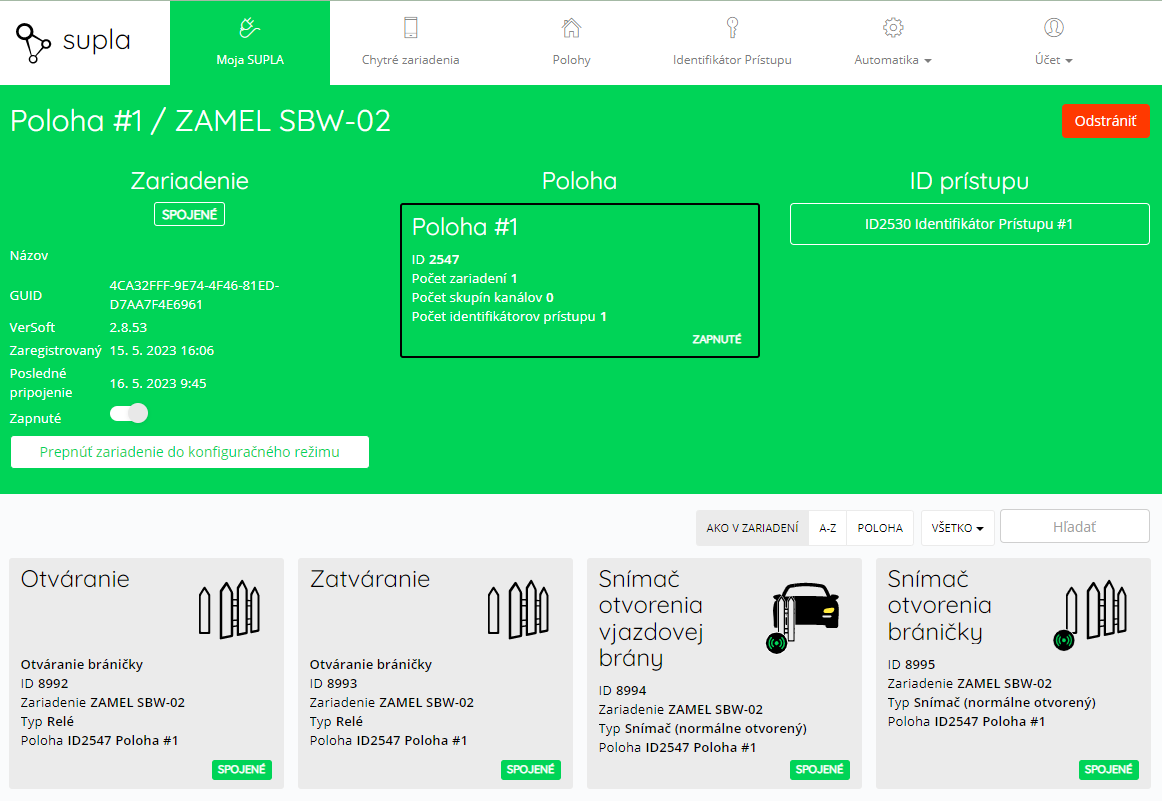

Sl. 1 Pregled Wi-Fi modula s popisom kanala
Na popisu kanala kliknite 1. kanal. Promijenite funkciju u Otvaranje vratašca. Ova funkcija ima samo jednu radnju pa je prikladnija od funkcije Otvaranje/zatvaranje kolnog prolaza. Preporučujemo da kliknete gumb Otvoriti u desnom panelu Radnja kako biste provjerili je li kanal namijenjen otvaranju ili zatvaranju vrata. Ovisno o rezultatu, naziv kanala možete preimenovati u otvaranje/zatvaranje. Podesite vrijeme uključenja releja na 0,5 sekundi i spremite promjene. Na isti način postavite i drugi kanal, ali nemojte zaboraviti imenovati ga prema vrsti radnje. Ispravnu postavku kanala možete provjeriti na priloženim slikama.
Sl. 2 Ispravna postavka kanala za otvaranje vrata

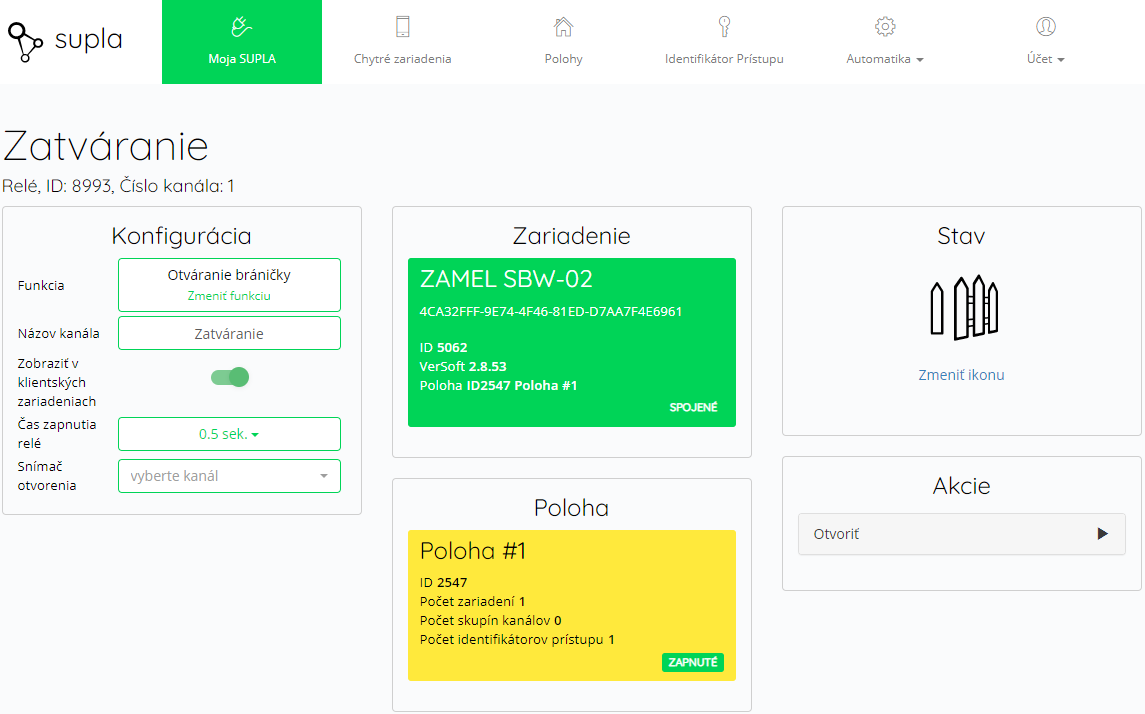

Sl. 3 Ispravna postavka kanala za zatvaranje vrata
Nakon ispravnog postavljanja kanala možete prijeći na izradu vremenskih rasporeda. Na gornjoj traci otvorite kategoriju Automatizacija, prijeđite u podkategoriju Rasporedi, a zatim odaberite Izradi novi raspored.
Sl. 4 Kategorija Automatizacija s podkategorijama
Na lijevoj strani uređuju se osnovne postavke rasporeda, a na desnoj se strani postavljaju vremenski načini rada prema odabranom ciklusu. Zamislite sljedeći primjer: vrata trebaju biti otvorena svakog radnog dana od 5:30 do 17:00, a vikendom ih želite držati zatvorenima. U tom ćete slučaju izraditi 2 zasebna načina rada (prvi za otvaranje, a drugi za zatvaranje). U prvom rasporedu odabrali biste kanal za otvaranje i dnevni ciklus. U desnom dijelu označite radne dane, a radnju postavite za navedeno vrijeme 5:30. Nakon što sve ispravno postavite, ne zaboravite spremiti raspored gumbom s desne strane.

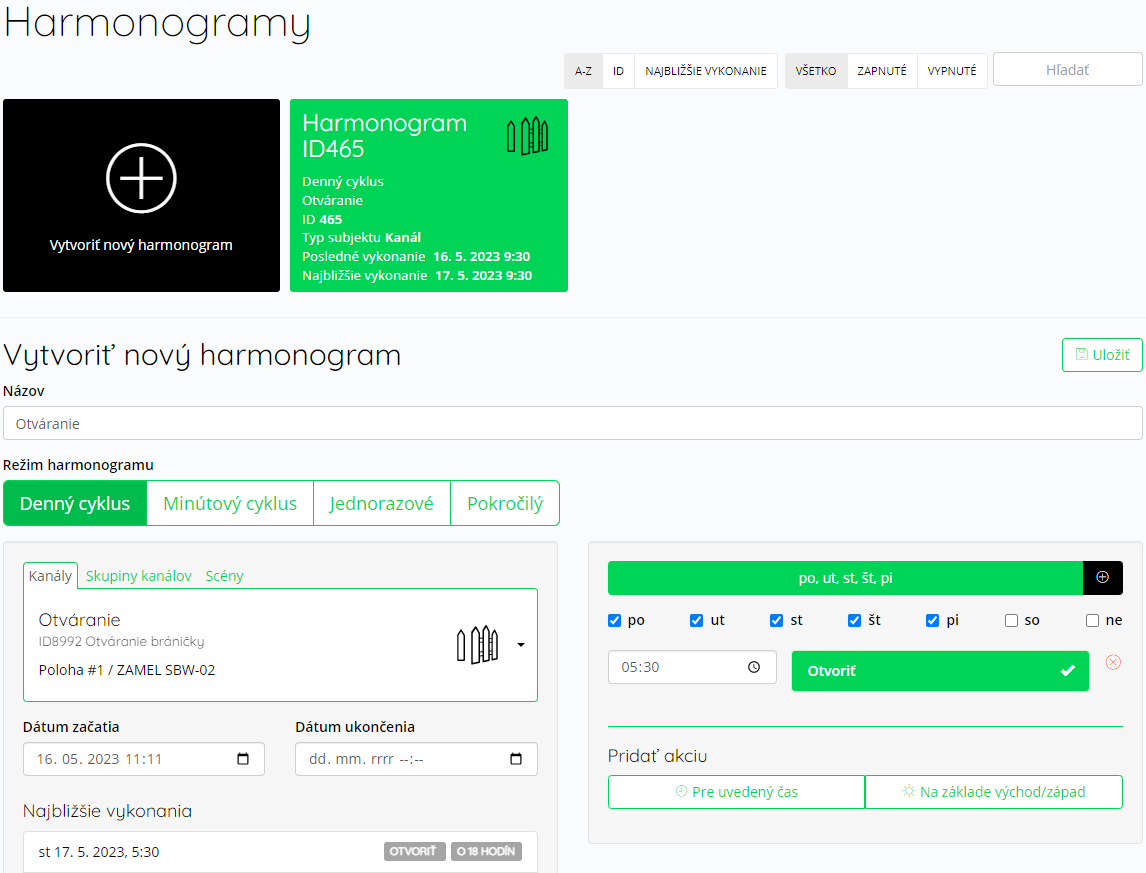

Sl. 5 Postavljanje rasporeda za otvaranje (primjer)
Prvim rasporedom postavljeno je automatsko otvaranje vrata. Drugi raspored pobrinut će se za automatsko zatvaranje. Ponovno izradite raspored, ali ovaj put odaberite kanal za zatvaranje. Kao i u prvom slučaju, odaberite dnevni ciklus i označite sve radne dane. Preostaje samo unijeti željeno vrijeme zatvaranja vrata (u ovom primjeru to je 17:00). Ponovno napominjemo da će radnja za kanal zatvaranja biti nazvana „otvoriti”.

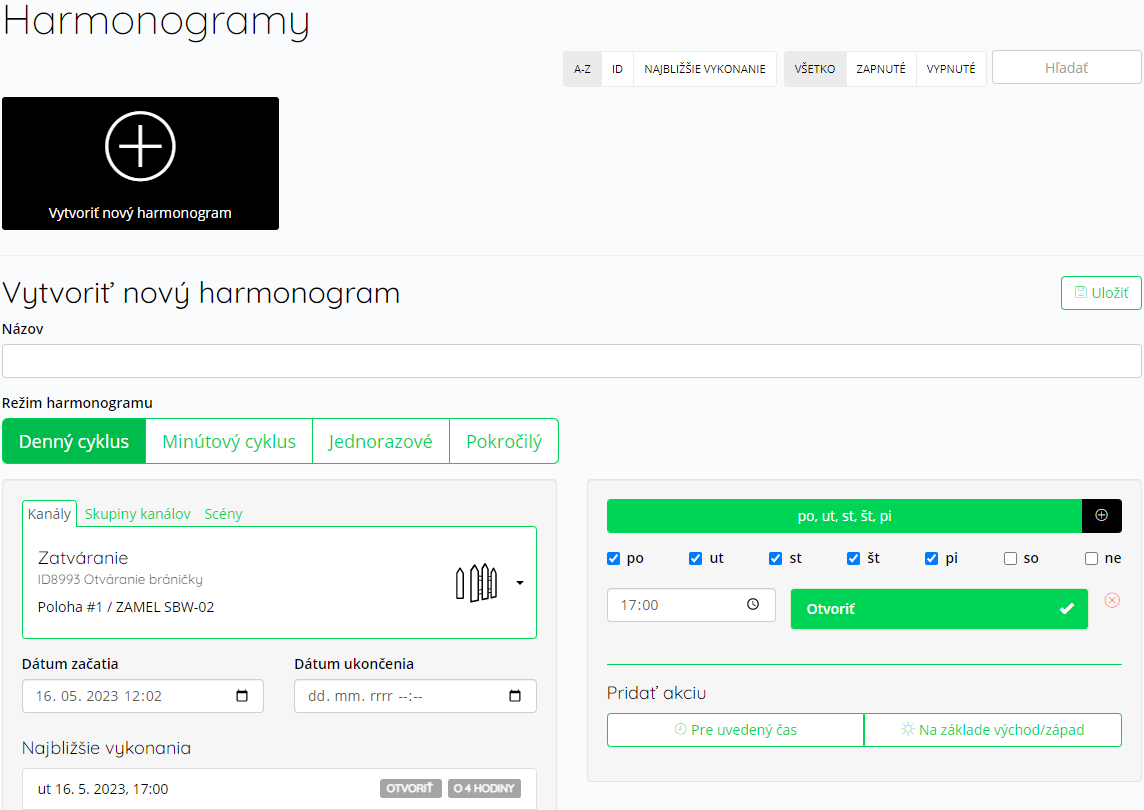

Sl. 6 Postavljanje rasporeda za zatvaranje (primjer)
Nakon spremanja drugog rasporeda automatsko otvaranje i zatvaranje vrata postavljeno je za željena vremena.
UPOZORENJE: Postavka automatskog otvaranja vrata prema vremenskom rasporedu ne jamči da će vrata ostati otvorena cijelo vrijeme! Vrata se mogu zatvoriti naredbom (zatvaranjem daljinskim upravljačem, automatskim zatvaranjem na upravljačkoj jedinici, …). Ako je na upravljačkoj jedinici uključeno automatsko zatvaranje vrata, vrata će se automatski zatvoriti nakon postavljenog vremena!
