Betonski temelj samonosne klizne kapije
Betonski temelj samonosivih kliznih vrata:
- osigurava stabilnost samonosivih vrata
- vlastitom težinom uravnotežuje težinu vrata, čime sprječava prevrtanje i prenosi sile na temeljno tlo, stoga je preporučljivo pridržavati se optimalnih dimenzija temelja
Preskočite tekst i pogledajte nacrte >>
Optimalne dimenzije temelja
Optimalne dimenzije temelja za sidrenje samonosivih kliznih vrata određene su s nekoliko međusobno povezanih čimbenika. Osnovni parametar vrata je širina prolaza, koju vrata zatvaraju (dimenzija od stupa do stupa).
Vrata se protežu oko 20 cm iza te dimenzije radi pričvršćivanja i vođenju vrata. Ovoj dimenziji potrebno je dodati dio konstrukcije koji pridržava vrata kada su zatvorena i osigurava da se samonosiva vrata ponašaju poput konzole koja visi u zraku. Taj se dio može razlikovati ovisno o potrebnoj nosivosti vrata ili prostornim mogućnostima na parceli (na primjer, ako imate premalo mjesta za samonosiva vrata). Ukupna duljina vrata koja predlažemo obično je oko 45 % veća od širine prolaza (čemu treba prilagoditi prostor potreban za otvaranje vrata).
Vrata su za temelj pričvršćena preko nosiva kolica, koja omogućuju njihovo pomicanje i prijenos vlačnih i tlačnih sila nastalih zbog težine vrata. Važno je pravilno ih postaviti. Kako bi opterećenje temelja i konstrukcije vrata bilo što manje, potrebno je postaviti kolica što dalje jedno od drugoga. No ne predaleko: u krajnjim položajima vrata kotačići kolica ne smiju izaći iz vodilice niti udarati u graničnika postavljenih unutar vodilnog C-profila.
Za uobičajene dimenzije vrata u rasponu od 2,5 do 10,0 m navodimo preporučene dimenzije temelja. Za druge dimenzije možete odabrati odgovarajuću vrijednost između susjednih dimenzija. Visina vrata ne utječe na veličinu betonskog temelja. Dimenzije temelja optimirane su za sigurnu i ekonomičnu izvedbu, uzimajući u obzir moguću slabiju kvalitetu temeljnog tla na mjestu montaže (zato smo preporučene dimenzije blago predimenzionirali). S obzirom na dubinu smrzavanja tla preporučuje se minimalna dubina temelja od 80 cm (dubina smrzavanja u općini Oravská Polhora iznosi 127 cm, a u općini Patince 78 cm). Temelj je dimenzioniran za nosivost konstrukcije vrata izrađene od uobičajenih profila koje upotrebljavamo i preporučujemo (80x40x2mm, 60x40x2mm, 40x40x2mm).
Naravno, dimenzije temelja možete prilagoditi svojim konkretnim zahtjevima, ali uvijek treba voditi računa o sljedećem: ukupnoj dimenziji vrata – dimenzijama vodilnih kolica – prostoru za eventualni električni pogon vrata (i pripadajućem ožičenju) – kvaliteti temeljnog tla – dovoljnoj protuteži stražnjeg temelja (u slučaju dugih vrata sa širinom prolaza većom od 6,5 m) – minimalnoj udaljenosti bušenja rupa za sidra od ruba temelja.
Jednostavno rečeno ...
Preporučeni nacrti odgovaraju za 90 % slučajeva; ako ih se budete pridržavali, izvedba će uspjeti. Naravno, to nije jedini ispravan način i sve dimenzije možete prilagoditi ovisno o situaciji.
I. Temelj za samonosiva vrata s prolazom do 6,5 m
LEGENDA UZ SLIKE:
X - razmak između montažnih ploča (za vrata do 6,5 m)
ŠP - svijetla širina prolaza
MD - montažna ploča kolica (dimenzije montažne ploče za pojedinu izvedbu kolica).
Y - preporučeni minimalni razmak od ruba temelja (određuje koliko će vrata biti odmaknuta od ograde). Ovisi o konkretnim uvjetima, no preporučuje se odabrati razmak u rasponu od 50 do 100 mm.
* - prostor koji možete iskoristiti za pogon ili eventualni stup za bočno vođenje

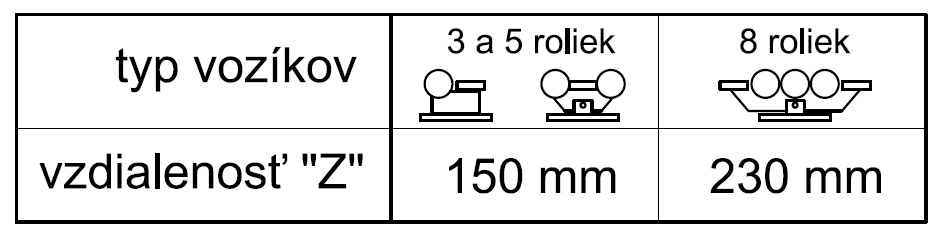

Z - udaljenost montažne ploče (MD) od ruba prolaza (ŠP) – ovisi o vrsti kolica:

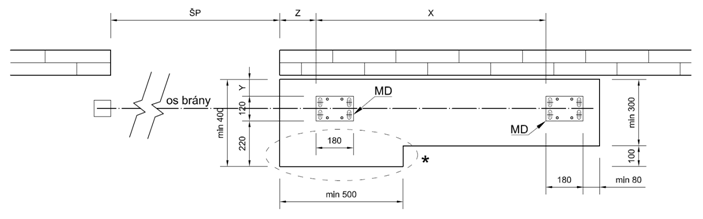

Nacrt temelja

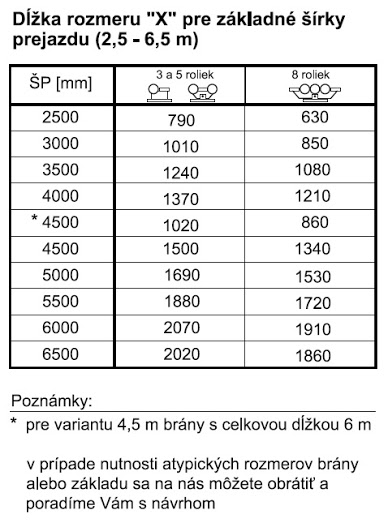

Izračun vrijednosti X
II. Temelj za samonosiva vrata s prolazom širim od 6,5 m
Radi ekonomičnije izvedbe, temelji za vrata sa širinom prolaza većom od 6,5 m projektiraju se kao dva zasebna temelja različitih dimenzija, zbog različitih funkcija koje imaju.
LEGENDA UZ SLIKE:
X - razmak između temelja (za vrata šira od 6,5 m)
ŠP - svijetla širina prolaza
MD - montažna ploča kolica
Y - preporučeni minimalni razmak od ruba temelja (određuje koliko će vrata biti odmaknuta od ograde). Ovisi o konkretnim uvjetima, no preporučuje se odabrati razmak u rasponu od 50 do 100 mm.
* - prostor koji možete iskoristiti za pogon ili eventualni stup za bočno vođenje

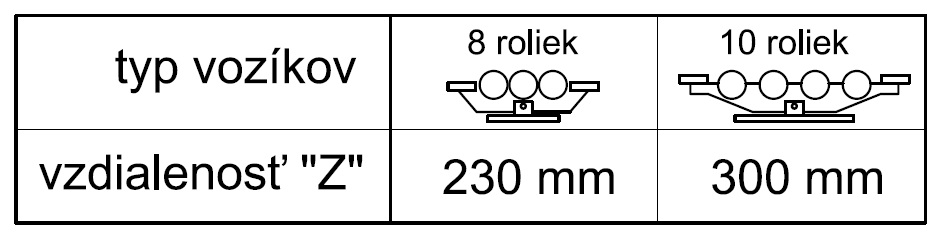

Z - udaljenost montažne ploče (MD) od ruba prolaza (ŠP) – ovisi o vrsti kolica:

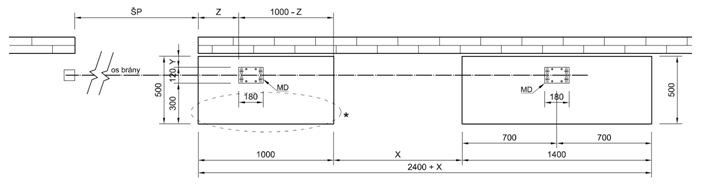

Nacrt temelja

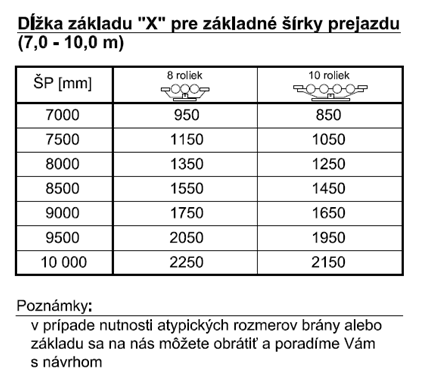

Izračun vrijednosti X
